Технология получения биогаза из навоза

Что можно перерабатывать

Биогазовая установка по сути всеядна — перерабатываться может любая органика. Подходит любой навоз и моча, растительные остатки. Негативно влияют на процесс моющие вещества, антибиотики, химия. Их поступление желательно минимизировать, так как они убивают флору, которая занимается переработкой.

Сколько можно получить биогаза из различных отходов

Идеальным считается навоз КРС, так как в нем содержатся микроорганизмы в большом количестве. Если в хозяйстве нет коров, при загрузке биореактора желательно добавить некоторую часть помета, для заселения субстрата требуемой микрофлорой. Растительные остатки предварительно измельчаются, разводятся с водой. В биореакторе смешиваются растительное сырье и экскременты. Такая «заправка» перерабатывается дольше, но на выходе при правильном режиме, имеем наибольший выход продукта.

Дополнительное оборудование

К дополнительному оборудованию, без которого невозможна работа биореактора, относят:

• измельчающее устройство;
• источник тепловой энергии;
• систему сброса технической воды;
• хранилище сапропеля;
• очистную установку;
• основной газгольдер;
• установку сжижения газа;
• газгольдер для сжиженного газа;
• управляющую систему.

Измельчающее устройство

Измельчающее устройство принимает поступающую с мест содержания животных/птиц навозную/пометную жижу, а также смытую или убранную вручную подстилку и измельчает все крупные фрагменты, чтобы облегчить работу бактерий.

Кроме того, измельчающее устройство смешивает измельченную массу с водой, чтобы обеспечить необходимый уровень влажности, причем во время смешивания происходит доизмельчение материала.

Такой измельченный и разведенный водой материал называют субстратом.

После подготовки субстрат по трубам поступает в метантенк и смешивается с находящимся в нем веществом.

Источник тепловой энергии

Чаще всего роль такого источника исполняет адаптированный для работы на метане газовый котел, который в зимнее время также снабжает теплом систему отопления.

При этом необходимо постоянно отслеживать температуру внутри биореактора, чтобы она все время находилась в оптимальных пределах и, при необходимости, увеличивать или снижать подачу газа, для чего внутри емкости устанавливают датчики температуры.

Система сброса технической воды

Сливаемая с биореактора техническая вода содержит немного органических и неорганических веществ, но в ней нет ни возбудителей болезней, ни яиц или личинок глистов, а также семян сорняков. Поэтому ее можно использовать для полива, а также для разведения составов, используемых для подкормки.

Для реализации всех этих возможностей система, помимо периодически открываемого сливного клапана, должна содержать емкость для технической воды и средства доставки к месту использования.

Хранилище сапропеля

Скапливающийся на дне метантенка сапропель через специальный клапан поступает в хранилище, где постепенно накапливается.

Он является хорошим удобрением, сопоставимым с перегноем, однако менее качественно разрыхляющим почву.

Тем не менее, сапропель эффективно заменяет многие комплексные удобрения, ведь содержит широкий спектр органических и неорганических веществ.

После заполнения хранилище открывают и извлекают из него собранный материал, который затем вносят в почву.

Очистное устройство

Биогаз состоит из метана (50–60%) и других газов, поэтому в неочищенном состоянии обладает малой теплотворной способностью.

Такой очищенный биогаз по своей теплотворной способности сопоставим с природным и сжиженным газом, поэтому его можно использовать в качестве топлива для любых устройств, изначально работающих на указанных видах топлива.

Основной газгольдер

Это оборудование необходимо для сглаживания перепадов давления газа во время подключения или отключения потребителей. Газгольдер изготавливают из стали, благодаря чему он выдерживает давление в десятки или сотни атмосфер.

Вместе с газгольдером работает и насос, закачивающий в него газ под необходимым давлением.

Аппарат сжижения газа и газгольдер для его хранения

Эта установка позволяет запасать газ в те периоды, когда потребление меньше производства. Дело в том, что сжиженный газ занимает гораздо меньше места, поэтому при одинаковом объеме хранилища его можно запасти заметно больше.

Аппарат сжижает газ с помощью охлаждения, благодаря чему он переходит из газообразного в жидкое состояние.

Газгольдер для сжиженного газа изготавливают из высокопрочной стали, а также тщательно утепляют, ведь давление внутри газгольдера зависит не только от количества сжиженного метана, но и от его температуры.

Такой газгольдер позволяет в летние месяцы делать запас сжиженного метана, который зимой можно будет использовать для отопления или других нужд, компенсируя им недостаточную выработку биогаза. Кроме того, сжиженный газ из газгольдера хорошо подходит для заправки автомобилей и иной техники, работающей на таком виде топлива.

Управляющая система

Для обеспечения максимальной выработки биогаза, а также для увеличения доли метана в нем необходимо не только поддерживать оптимальную температуру, но и своевременно выполнять все необходимые действия, то есть:

• подавать субстрат;
• отводить воду;
• удалять сапропель;
• регулировать работу очистной и сжижающей установок.

Кроме того, к ней подключены датчики, отслеживающие состояние и работоспособность всех входящих в нее устройств.

Загрузка и выгрузка

Люки загрузки и разгрузки ведут непосредственно в емкость биореактора. Для того чтобы субстрат равномерно распределялся по всей площади, делают их в противоположных концах емкости.

Схема биогазового реактора без пологрева

При заглубленном способе установки биогазовой установки, загрузочные и разгрузочные трубы подходят к корпусу под острым углом. Причем нижний конец трубы должен находится ниже уровня жидкости в реакторе. Таким образом исключается попадание воздуха в емкость. Также на трубах ставят поворотные или отсечные задвижки, которые в нормальном положении закрыты. Открываются они только на время загрузки или выгрузки.

Так как в навозе могут содержаться крупные фрагменты (элементы подстилки, стебли травы и т.д.), трубы малого диаметра будут часто забиваться. Потому для загрузки-выгрузки они должны быть диаметром 20-30 см. Монтировать их необходимо до начала работ по утеплению биогазовой установки, но после того, как емкость установлена на место.

Формы биореакторов и варианты расположения люков загрузки и разгрузки

Наиболее удобный режим работы биогазовой установки — с регулярной загрузкой и выгрузкой субстрата. Данная операция может проводится раз в сутки или раз в двое суток. Навоз и другие компоненты предварительно собираются в накопительной емкости, где доводятся до требуемого состояний — измельчаются, при необходимости увлажняются и перемешиваются. Для удобства в данной емкости может быть механическая мешалка. Подготовленный субстрат выливается в приемный люк. Если расположить приемную емкость на солнце, субстрат будет предварительно нагреваться, что уменьшит затраты на поддержание требуемой температуры.

Глубину установки приемного бункера желательно рассчитать так, чтобы отходы стекали в него самотеком. То же касается выгрузки в биореактор. Лучший случай, если подготовленный субстрат будет двигаться самотеком. А отгораживать его на время подготовки будет заслонка.

Биогазовая установка с мешалкой и подогревом

Для обеспечения герметичности биогазовой установки, люки на приемном бункере и в зоне выгрузки должны иметь герметизирующий резиновый уплотнитель. Чем меньше будет в емкости воздуха, тем чище будет газ на выходе.

Создание установки для биогаза из навоза в домашних условиях

Для конструирования установки по переработке навоза в биогаз вам понадобится:

• герметично закрывающая емкость (из металла, бетона, пластика) объемом не меньше одного кубометра;
• крышка для реактора с герметичным узлом прохода для ручки мешалки;
• материал для теплоизоляции днища (играет роль системы подогрева);
• ручная мешалка из подручных материалов (можно использовать лопату или винтовой шнек);
• патрубки для подачи/вытяжки субстрата и для вывода биогаза.

В процессе строительства вам могут понадобиться дополнительные материалы: трубы, фильтры, клапаны. Все это можно найти в строительном магазине. Конструкция довольна проста, и вы сможете усовершенствовать ее по мере возведения.

Советы по самодельному изготовлению

Самое важное правило – отсутствие кислорода в реакторе. При его наличии может произойти взрыв. Для того чтобы крышку реактора не сорвало высоким давлением, необходимы противовесы, защитные прокладки между резервуарами и крышками

Для того чтобы крышку реактора не сорвало высоким давлением, необходимы противовесы, защитные прокладки между резервуарами и крышками.

На участке перед установкой оборудование необходимо:

• правильно выбрать место (желательно, как можно дальше от жилого дома)
• рассчитать ежедневные объемы образуемого навоза
• выбрать местоположение для труб (отгрузочных, погрузочных, конденсирующих влагу)
• найти место для отходов навоза
• выкопать котлован
• приобрести емкость для резервуара и закрепить ее на дне котлована
• загерметизировать все места стыков
• сконструировать люк для осмотра реактора (между люком и реактором обязательно поставить прокладку)

Если установка происходит в холодном климате, то обязательно стоит продумать способы её нагрева.

Завершающим этапом постройки считается проверка оборудования на герметичность.

Делаем установку из пластиковой бочки

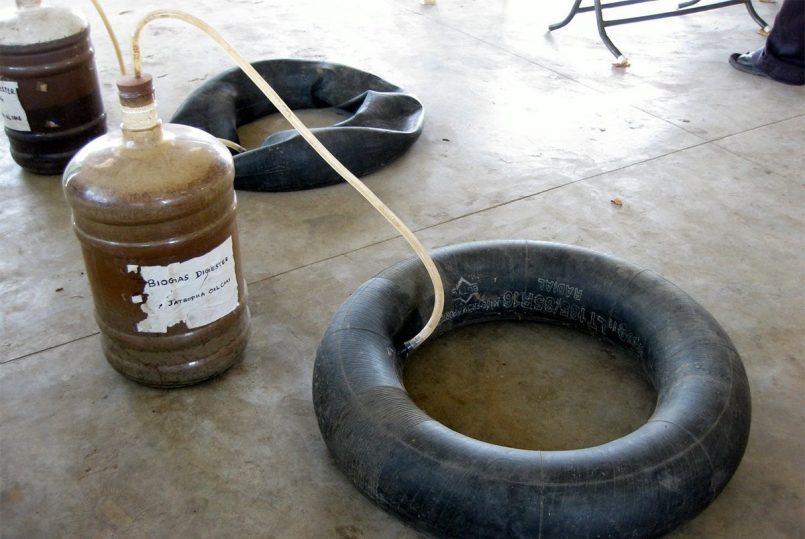

В качестве эксперимента можно попробовать сделать установку из обычной пластиковой бочки. Они выпускаются объемом от 100 до 200 литров. Бочка будет служить реактором. Сделайте в ней два отверстия для входа и выхода патрубков. Входное отверстие делается ближе к днищу, а выходное — сверху. Диаметр отверстий зависит от диаметра используемых патрубков. Пластиковые трубы можно купить в строительном магазине. Вставляем их в отверстия и надежно изолируем. Для входа подойдет труба с изгибом (с соединителем), а для выхода — короткая прямая трубка.

Не забудьте про теплоизоляцию бочки. Ее можно обмотать минеральной ватой, пенополиэтиленом или любым другим материалом. Лучше всего поставить бочку на солнце, чтобы увеличить температуру внутри реактора. Засыпаем внутрь сырье в соотношении 0,7 л воды на 1 кг навоза. Ставим любую подходящую емкость для отвода шлама, устанавливаем сверху ведро и ждем брожения. Ждем около трех недель первой партии своего домашнего биогаза. Помните, что перед использованием метан нужно очистить от двуокиси углерода. С этой задачей справится специальный фильтр, который продается в магазине как «фильтр для очистки сжатого воздуха, углекислого газа и пара».

Биогаз из навоза своими руками: строим подземную установку

Еще один простой способ возвести собственную установку по переработке навоза в биогаз — построить подземную систему. Для начала необходимо вырыть яму объемом не меньше одного кубометра. Ее стенки и днище заливаются керамзитобетоном. С противоположных стен выводится по одной трубе для подачи биомассы и выведения шлама. Выходная труба должна располагаться ближе к днищу, а входная — на 50 см выше дна. Конец выходной трубы подводится к емкости для отходов. Конец входной трубы должен быть расположен таким образом, чтобы вам было удобно закачивать через него новое сырье.

Верхняя часть этого «бункера» представляет собой газгольдер купольной или конусообразной формы. Его проще всего изготовить из металлических листов или кирпичной кладки. На вершине газгольдера монтируется герметичный люк и газовая труба с гидрозатвором.

Перемешивание субстрата в такой установке происходит по принципу барботажа. Для этого возьмите несколько пластиковых труб и проделайте в них как можно больше дырочек. После этого закрепите трубы внутри реактора в вертикальном положении. Когда газ будет подниматься вверх, он будет испускать пузырьки, которые на выходе начнут бурлить в субстрате, тем самым его перемешивая.

Отходы биомассы после получения газа

Образуемый после нагревания навоза шлам применяют повсеместно в сельском хозяйстве в виде удобрений.

Образуемый углекислый газ обычно стремятся очистить, но при растворении его в воде получается полезная жидкость.

Принцип работы биореактора

Принципиальная схема биогазовой установки Биореактор работает на органических отходах, поэтому для непрерывной его работы необходимо постоянное наличие навоза и других отходов сельского хозяйства. Вырабатываемый установкой биогаз является биологически чистым топливом, а по своим показателям он похож на природный газ.

Работа биореактора состоит в переработке органических отходов на газ и удобрение. Для этого они загружаются в резервуар биореактора, где анаэробные бактерии перерабатывают биомассу. Для получения правильного брожения недопустимо попадания воздуха в резервуар. Время переработки зависит от объема загруженных отходов. Выделяемый газ состоит из метана 60%, и углекислого газа – 35%. Другие примеси составляют 5%. Полученный газ идет на очистку и после этого готов к использованию в бытовых приборах.

Способы комбинирования

Только в большом помещении стоит использовать фиолетовый и зеленый равноправно. Предпочтительнее брать один цвет в качестве основного, а другой вводить фрагментами. Можно, например, в комнате с нежно-зелеными стенами сделать акцентную стену в одном из оттенков фиолетового.

Цвета можно комбинировать и введением акцентов одного цвета в интерьер, в котором преобладает его партнер. Например, в зеленой гостиной можно расставить фиолетовые акценты: поставить фиолетовый торшер, кинуть на диван фиолетовые подушки, украсить полочки фиалками в горшках и т.п.

Фиолетовый и зеленый можно сочетать и в акцентах. Например, расставить зелено-фиолетовые акценты в комнате, где преобладают нейтральные тона: бежевый, серый, белый, коричневый. К примеру, фиолетовое кресло в таком нейтральном интерьере может соседствовать с зеленым пуфом. Даже если зеленых и фиолетовых предметов в интерьере будет немного, они все равно позволят добиться нужного эффекта — то есть ассоциаций с цветущей природой, создающей ощущение свежести, прохлады и приятного запаха.

Картины, постеры, гобелены, вышивки на подушках с изображением лаванды, фиалки или лилии позволят связать два цвета в интерьере — зеленый и фиолетовый.

Добавьте в свой интерьер саше с ароматом лаванды — и почувствуйте себя где-нибудь на прованском лугу!

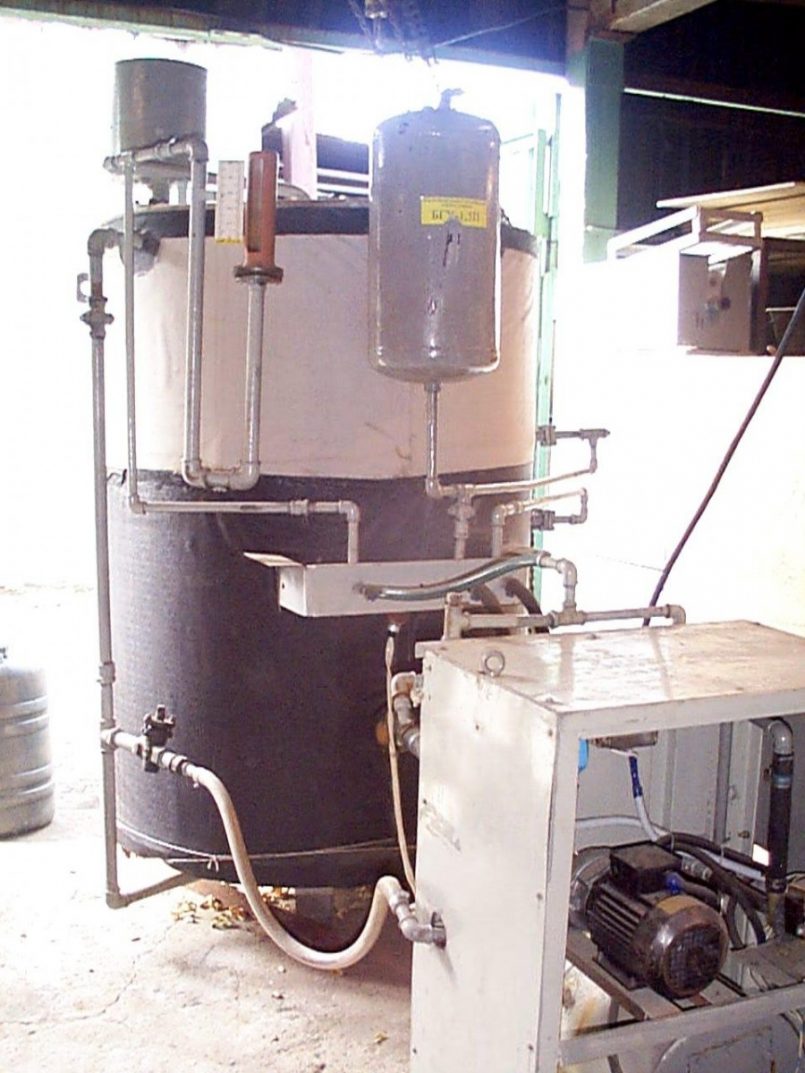

Биогазовая установка для дома

Сегодня промышленность уже выпускает установки для получения биогаза в промышленных масштабах. Их приобретение и монтаж обходится дорого, окупается такое оборудование в частных домохозяйствах не раньше, чем через 7-10 лет при условии, что для переработки будут использоваться большие объемы органики. Опыт показывает, что при желании небольшую биогазовую установку для частного дома мастеровитый хозяин может соорудить своими руками, причем из самых доступных материалов.

Готовим перерабатывающий бункер

В первую очередь понадобится герметично закрывающаяся емкость цилиндрической формы. Можно, конечно, использовать большие кастрюли или выварки, но их малый объем не позволить добиться достаточной выработки газа. Поэтому в этих целях используют чаще всего пластиковые бочки объемом от 1 м³ до 10 м³.

Изготовить такую можно самостоятельно. В продаже имеются листы из ПВХ, при достаточной прочности и стойкости к агрессивным средам они легко свариваются в конструкции нужной конфигурации. В качестве бункера можно использовать и металлическую бочку достаточного объема. Правда, придется провести антикоррозийные мероприятия – покрыть ее изнутри и снаружи устойчивой к воздействию влаги краской. Если резервуар сделан из нержавейки, этого делать не нужно.

Система отвода газа

Патрубок для отвода газа монтируют в верхней части бочки (как правило, в крышке) – именно там он скапливается, согласно законам физики. По подключенной трубе биогаз подается на гидрозатвор, далее – на накопитель (как вариант – с помощью компрессора в баллон) и к бытовым приборам. Рядом с газоотводом рекомендуется также вмонтировать спусковой клапан – если давление внутри резервуара станет слишком высоким, он выпустит лишний газ.

Система подачи и выгрузки сырья

Чтобы обеспечить непрерывное производство газовой смеси, бактерий в субстрате нужно постоянно (ежедневно) «подкармливать», то есть добавлять свежий навоз или другую органику. В свою очередь, уже переработанное сырье из бункера необходимо удалять, чтобы оно не занимало полезное место в биореакторе.

Для этого в бочке проделываются два отверстия – одно (для выгрузки) практически около дна, другое (для загрузки) повыше. В них ввариваются (впаиваются, вклеиваются) трубы диаметром не менее 300 мм. Загрузочный трубопровод направляют вверх и оборудуют воронкой, а слив обустраивают так, чтобы удобно было собирать переработанную жижу (ее впоследствии можно использовать как удобрение). Места стыков герметизируют.

Система подогрева

Теплоизоляция бункера.

Если биореактор будет установлен на улице или в неотапливаемом помещении (что необходимо по технике безопасности), то ему необходимо обеспечить теплоизоляцию и подогрев субстрата. Первое условие достигается путем «укутывания» бочки любым утепляющим материалом или углублением в землю.

Что же касается подогрева, то здесь можно рассматривать самые разные варианты. Одни умельцы заводят внутрь трубы, по которым циркулирует вода из отопительной системы и монтируют их вдоль стенок бочки в виде змеевика. Другие помещают реактор в больший по объему резервуар с водой внутри, подогреваемой электротенами. Первый вариант удобнее и гораздо экономичнее.

Для оптимизации работы реактора необходимо поддерживать температуру его содержимого на определенном уровне (не менее 38⁰C). Но если она поднимется выше 55⁰C, то газообразующие бактерии просто-напросто «сварятся», и процесс ферментации остановится.

Система перемешивания

Как показывает практика, в конструкциях ручная мешалка любой конфигурации значительно повышает эффективность биореактора. Ось, к которой приварены (прикручены) лопасти «миксера», выводится через крышку бочки. На нее в дальнейшем надевается ручка-ворот, отверстие тщательно герметизируется. Впрочем, такими приспособлениями домашние мастера обустраивают ферментаторы не всегда.

О преимуществах использования биотехнологий

Технология получения биогаза из различных природных источников не нова. Исследования в этой области начались еще в конце 18 века и успешно развивались в 19 столетии. В Советском Союзе первая биоэнергетическая установка была создана в сороковых годах прошлого века.

Технология переработки навоза в биогаз позволяет уменьшить количество вредных выбросов метана в атмосферу и получить дополнительный источник тепловой энергии

Биотехнологии давно применяются во многих странах, но именно сегодня они приобретают особое значение. Вследствие ухудшения экологической обстановки на планете и высокой стоимости энергоносителей, многие устремляют свои взоры в сторону альтернативных источников энергии и тепла.

Безусловно, навоз является очень ценным удобрением, и если в хозяйстве имеется две коровы, то и проблем с его применением не возникает. Другое дело, когда речь идет о фермерских хозяйствах с большим и средним поголовьем, где в год образуются тонны зловонного и гниющего биологического материала.

Чтобы навоз превратился в качественное удобрение, нужны площади с определенным температурным режимом, а это лишние расходы. Поэтому многие фермеры складируют его, где придется, а затем вывозят на поля.

При несоблюдении условий хранения из навоза улетучиваются до 40% азота и основная часть фосфора, что значительно ухудшает его качественные показатели. Кроме того, в атмосферу выделяется газ метан, оказывающий негативное влияние на экологическую обстановку планеты.

В зависимости от объема сырья, образующегося в сутки, следует подбирать габариты установки и степень ее автоматизации

Современные биотехнологии позволяют не только нейтрализовать вредное воздействие метана на экологию, но и заставить его служить на благо человека, извлекая при этом немалую экономическую выгоду. В результате переработки навоза образуется биогаз, из которого затем можно получить тысячи кВт энергии, а отходы производства представляют собой очень ценное анаэробное удобрение.

Система подогрева и теплоизоляция

Без подогрева перерабатываемой жижи размножаться будут психофильные бактерии. Процесс переработки в этом случае займет от 30 дней, а выход газа будет небольшим. Летом, при наличии теплоизоляции и предварительном подогреве загрузки возможен выход на температуры до 40 градусов, когда начинается развитие мезофильных бактерий, но зимой такая установка практически неработоспособна — процессы протекают очень вяло. При температуре ниже +5°C они практически замирают.

Зависимость сроков переработки навоза в биогаз от температуры

Чем греть и где расположить

Для получения лучших результатов используют подогрев. Наиболее рациональный — водяной подогрев от котла. Работать котел может на электричестве, твердом или жидком топливе, также можно запустить его на вырабатываемом биогазе. Максимальная температура, до которой требуется греть воду — +60°C. Более горячие трубы могут вызвать налипание на поверхность частиц, что приведет к снижению эффективности обогрева.

Можно использовать и прямой подогрев — вставить ТЭНы, но во-первых, сложно организовать перемешивание, во-вторых, на поверхности будет налипать субстрат, снижая теплоотдачу, ТЭНы будут быстро перегорать

Обогреваться биогазовая установка может с использованием стандартных радиаторов отопления, просто трубами, закрученными в змеевик, сварными регистрами. Трубы использовать лучше полимерные — металлопластиковые или полипропиленовые. Подходят также трубы из гофрированной нержавейки, их проще укладывать, особенно в цилиндрических вертикальных биореакторах, но гофрированная поверхность провоцирует налипание осадка, что не очень хорошо для теплоотдачи.

Чтобы снизить возможность осаждения частиц на греющих элементах, их располагают в зоне мешалки. Только при этом надо все спроектировать так, чтобы мешалка не могла задеть трубы. Часто кажется, что лучше нагреватели расположить снизу, но практика показала, что из-за осадка на дне такой обогрев неэффективен. Так что более рационально располагать нагреватели на стенках метатэнка биогазовой установки.

Способы водяного обогрева

По способу расположения труб обогрев может быть наружным или внутренним. При внутреннем расположении обогрев эффективен, но ремонт и обслуживание нагревателей невозможны без останова и откачки системы

Потому подбору материалов и качеству выполнения соединений уделяют особое внимание

Обогрев повышает производительность биогазовой установки и сокращает сроки переработки сырья

При наружном расположении обогревателей, требуется больше тепла (затраты на подогрев содержимого биогазовой установки намного выше), так как много тепла уходит на обогрев стенок. Зато система всегда доступна для ремонта, а прогрев более равномерный, так как греется среда от стенок. Еще один плюс такого решения — мешалки не могут повредить систему обогрева.

Чем утеплять

На дно котлована насыпается сначала выравнивающий слой песка, затем теплоизоляционный слой. Это может быть глина, перемешанная с соломой и керамзитом, шлаком. Все эти компоненты можно смешать, можно насыпать отдельными слоями. Их выравнивают в горизонт, устанавливают емкость биогазовой установки.

Бока биореактора можно утеплять современными материалами или классическими дедовскими методами. Из дедовских методов — обмазка глиной с соломой. Наносится в несколько слоев.

Для утепления биореакторов используют современные материалы

Из современных материалов можно использовать экструдированный пенополистирол высокой плотности, газобетонные блоки малой плотности, вспененный пенополиуретан. Наиболее технологичен в данном случае пенополиуретан (ППУ), но услуги по его нанесению недешевы. Зато получается бесшовная теплоизоляция, которая минимизирует затраты на обогрев. Есть еще один теплоизоляционный материал — вспененное стекло. В плитах он очень дорог, но его бой или крошка стоит совсем немного, а по характеристикам он почти идеален: не впитывает влагу, не боится замерзания, хорошо переносит статические нагрузки, имеет низкую теплопроводность.

Специфика получения биогаза

Биогаз образуется в результате брожения биологического субстрата. Его разлагают гидролизные, кислото- и метанообразующие бактерии. Смесь вырабатываемых бактериями газов получается горючей, т.к. содержит большой процент метана.

По своим свойствам она практически не отличается от природного газа, который используется для промышленных и бытовых нужд.

При желании каждый владелец дома может приобрести биогазовую установку промышленного изготовления, но это дорого, а окупаются вложения в течение 7-10 лет. Поэтому имеет смысл приложить усилия и сделать биореактор своими руками

Биогаз – экологически чистое топливо, а технология его получения не оказывает особого влияния на окружающую среду. Более того, в качестве сырья для биогаза используют отходы жизнедеятельности, которые нуждаются в утилизации. Их помещают в биореактор, где происходит переработка:

• В течение некоторого времени биомасса подвергается воздействию бактерий. Срок брожения зависит от объема сырья.
• В результате деятельности анаэробных бактерий выделяется горючая смесь газов, в состав которой входят метан (60%), углекислый газ (35%) и некоторые другие газы (5%). Также при брожении в небольших количествах выделяется потенциально опасный сероводород. Он ядовит, поэтому крайне нежелательно, чтобы люди подвергались его воздействию.
• Смесь газов из биореактора очищается и поступает в газгольдер, где хранится до момента использования по назначению.
• Газ из газгольдера можно использовать точно так же, как природный. Он поступает к бытовым приборам – газовым печам, отопительным котлам и т.п.
• Разложившуюся биомассу необходимо регулярно удалять из ферментатора. Это дополнительные трудозатраты, однако усилия окупаются. После брожения сырье превращается в высококачественное удобрение, которое используют на полях и огородах.

Биогазовая установка выгодна для владельца частного дома только в том случае, если у него есть постоянный доступ к отходам животноводческих ферм. В среднем из 1 м.куб. субстрата можно получить 70-80 м.куб. биогаза, но выработка газа идет неравномерно и зависит от многих факторов, в т.ч. температуры биомассы. Это осложняет расчеты.

Биогазовые установки идеально подходят для фермерских хозяйств. Отходы жизнедеятельности животных способны дать достаточно газа для полноценного обогрева жилых помещений и хозяйственных построек (+)

Чтобы процесс получения газа был стабильным и непрерывным, лучше всего строить несколько биогазовых установок, а субстрат в ферментаторы закладывать с разницей во времени. Такие установки работают параллельно, а сырье в них загружают последовательно. Это гарантирует постоянную выработку газа, благодаря чему можно добиться его непрерывного поступления к бытовым приборам.

В идеале биореактор должен подогреваться. Каждые 10 градусов тепла увеличивают выработку газа вдвое. Хотя обустройство подогрева требует вложений, это окупается большей эффективностью конструкции (+)

Самодельное биогазовое оборудование, собранное из подручных материалов, обходится гораздо дешевле установок промышленного производства. Его эффективность ниже, но вполне соответствует вложенным средствам. Если есть доступ к навозу и желание приложить собственные усилия для сборки и обслуживания конструкции, это очень выгодно.

Установка купола и труб

Разберем непосредственно, как сделать простейшую биогазовую установку своими руками. Фактически все подготовительные работы завершены, биореактор сооружен и заполнен биомассой.

Остается смонтировать купольный участок. Вверху купола монтируется труба, обеспечивающая отвод газа. Через нее биогаз подается в газгольдер.

В реакторе тоже имеется свободное пространство, в котором фактически будет храниться определенный объем газа. Но, это не может обеспечить безопасность эксплуатации.

Биореактор должен быть герметично закрыт. В противном случае газ будет попросту выходить в атмосферу. Для предотвращения попадания воздуха в газовую смесь, следует оснастить систему гидрозатвором. Он также обеспечит очистку газа.

В конструкции нужно обязательно сделать спусковой клапан. Он должен автоматически срабатывать при превышении допустимого уровня давления.

За счет чего этот материал горит?

Для ответа на этот вопрос необходимо рассмотреть кормление животных и происходящие при переваривании пищи процессы.

Любой корм состоит из белков, углеводов, жиров, а при кормлении травой или сеном — и из клетчатки (целлюлозы).

Все эти вещества объединяет одно – их химическая формула содержит углерод и водород. В желудочно-кишечном тракте смешанная с желудочным соком пережеванная пища подвергается ферментации, то есть сложные вещества (биополимеры) распадаются на простые (монополимеры).

При этом часть веществ превращается в соединения, пригодные для впитывания через стенки кишечника и питания клеток всех тканей животного или птицы.

После удаления воды, доля которой составляет 50–90 процентов, остается смесь органических и неорганических веществ с довольно высокой калорийностью, а значит и теплотворной способностью.

По этому параметру экскременты птиц или животных в высушенном состоянии как минимум не уступают сухим (15–20% влажности) дровам, а возможно и превосходят их. Однако речь идет о соотношении массы и теплотворной способности, поэтому из-за очень низкой плотности сушеный навоз занимает гораздо больше места.

Технология изготовления подземного реактора

Для производства биогаза можно установить самую простую установку, углубив ее в грунт. Технология изготовления такого резервуара выглядит следующим образом:

1. Выкапывают котлован нужного размера. Его стенки заливают керамзитобетоном, который дополнительно армируют.
2. С противоположных стенок бункера оставляют отверстия. В них устанавливают трубы с некоторым наклоном, чтобы производить закачку сырья и извлечение отработанного материала.
3. Выходной трубопровод диаметром 70 мм устанавливается практически около самого дна. Другой его конец устанавливается в резервуар, в который будет происходить выкачка отработанного шлама. Рекомендуется делать его прямоугольным.
4. Трубопровод для подачи сырья размещают на высоте 0,5 м относительно дна. Его рекомендуемый диаметр – 30-35 мм. Верх трубы заводят в отдельный резервуар для приема подготовленного сырья.
5. Верхняя часть биореактора должна иметь купольную или конусную форму. Ее можно изготовить из обычного кровельного железа или других металлических листов. Разрешается сделать крышку резервуара при помощи кирпичной кадки. Для усиления ее конструкции поверхность дополнительно оштукатуривают с установкой арматурной сетки.
6. Сверху крышки резервуара делаю люк, который должен герметически закрываться. Через нее также выводят газоотводный трубопровод. Дополнительно устанавливают клапан для сброса давления.
7. Для перемешивания субстрата в резервуаре устанавливают несколько пластиковых труб. Они должны быть погружены в биомассу. В трубах делают множество отверстий, что позволяет перемешивать сырье при помощи движущихся пузырьков газа.

Получение газа

Горение биогаза

Выработанный во время реакции газ выходит через газоотводящую трубу, подсоединенную к верхней крышке. По трубе он подается в гидрозатвор, который исключит попадание воздуха в газ. Очищенный в гидрозатворе водой газ, направляется в газгольдер для дальнейшей транспортировки к потребителю. Для улучшения системы можно установить два газгольдера. В этой системе в первой емкости будет оседать конденсат, а во вторую емкость закачивают газ под давлением. Для контроля давления газа необходимо установить манометр и спусковой клапан. Превышающее давление газа будет открывать клапан, и стравливать излишки наружу.

Изготовленный вами биореактор существенно снизит растраты за энергоносители для отопления дома и поможет в развитии сельскохозяйственной фермы.

2 Выбор материалов для обшивки дома

Перед обшивкой дома необходимо определиться, какой внешний вид фасада должен получиться и какой профлист, а также другие материалы для этого потребуются. В настоящее время производители выпускают профилированный лист различных размеров и с разным защитным покрытием. По области применения он делится на три основных типа:

• Стеновой профнастил – обозначается буквой «С». Применяется для отделки стен и обустройства заборов, ограждений.
• Несущий – «Н». Предназначен для настила перекрытий и кровли. Самый прочный из всех видов профлиста. Тоже может использоваться для облицовки стен.
• Универсальный – «СН».

В маркировке профлиста после обозначения его типа следует высота профиля, затем его полезная ширина (размер листов больше указанных, но часть их ширины не используется из-за укладки внахлест) и толщина материала (все размеры в миллиметрах). К примеру, С10-1000-0,6: профлист стеновой толщиной 0,6 мм с высотой профиля 10 мм, шириной 1 м.

Для облицовки домов обычно используют С8, С10, С21, С44 толщиной 0,5–1,2 мм. Они подойдут как для фасада, так и для цоколя. При обшивке различных частей строения можно использовать разные типы профлиста. Для цоколя, в зависимости от условий его эксплуатации, можно выбрать усиленный вид (СН или Н).

Прежде чем приобретать профнастил, следует произвести правильный расчет необходимого для работ количества материала. Обшивка дома выполняется либо вертикально, либо горизонтально, и расход профлиста при этом может отличаться. Поэтому с направлением материала лучше определиться заранее, а уже после этого подсчитывать нужный объем профнастила и подбирать его. Кроме непосредственно самих листов стандартной площади (количество рассчитывается по площади фасада с учетом укладки внахлест), необходимо приобрести доборные элементы:

• водоотливы;
• уголки;
• для окон и дверей;
• для закрывания зазоров на стыках листов;
• другие.

Площадь фасада вычисляется с учетом дверных и оконных проемов, так как правильнее будет их размеры не вычитать, потому что часть профлиста пойдет на прирезку.

Видео: Декор бутылок своими руками
