Алюминиевые радиаторы отопления

Алюминий и котел с медным теплообменником

Некоторые монтажники уверены, что нельзя сочетать алюминиевые батареи с котлом, в котором используется теплообменник из меди. Действительно, алюминий и медь считаются несовместимой гальванической парой. Если соединить эти металлы непосредственно друг с другом, медь будет притягивать ионы алюминия, в результате чего алюминиевая конструкция достаточно быстро будет просто разрушена.

Однако в отопительных системах представить непосредственный контакт радиатора с медным змеевиком котла просто невозможно. Чаще всего для их соединения используют полипропиленовые трубы. Поскольку медь с алюминием не соприкасаются, утечка ионов полностью исключена. Срок службы радиатора не изменится, независимо от металла, из которого изготовлены другие элементы отопительной системы.

Как выбрать и установить радиатор из алюминия

  • если вы решили все же установить батарею из алюминия в доме с централизованным отоплением, то лучше остановиться на усиленных изделиях, рассчитанных на давление как минимум в 16 атмосфер;
  • для частных домов вполне подойдут радиаторы стандартного (европейского) вида.

Нужно также учесть еще ряд нюансов:

Какова температура теплоносителя.

Способ подсоединения трубопровода, которое может быть односторонним или двухсторонним. В первом случае количество секций батареи не должно превышать 8-10 штук. Иначе дальние отделения попросту не прогреются.
Чтобы добиться оптимальной работы отопительного прибора, необходимо соблюдать минимальные расстояния до препятствий: 3 см от стены, 10 см от пола и от подоконника.
В месте входа и выхода трубопровода стоит вмонтировать запорную арматуру, в том числе терморегуляторы

Важно также установить клапан для спуска воздуха.
Ни в коем случае нельзя применять медный трубопровод. По поводу котла с медным теплообменником есть мнение, что он находится далеко от батарие, поэтому не должен привести к коррозии

В системах с высоким давлением трубы рекомендуется применять из металла, но соприкасаться с чугунными и стальными поверхностями алюминию нельзя без обработки.

  • пассатижи;
  • шуруповерт;
  • дрель с ударным механизмом;
  • гидроуровень.

После всех подготовительных работ можно устанавливать батареи поэтапно:

  • собрать секции в единый радиатор;
  • подсоединить к нему запорную и регулирующую арматуру, а также воздушные клапаны;
  • спустить с системы теплоноситель;
  • установить кронштейны для батареи на стене и закрепить к ним отопительный прибор;
  • соединить радиатор с трубопроводами согласно выбранной отопительной схеме;
  • произвести проверку системы отопления.

На видео показан процесс сборки алюминиевого радиатора своими руками:

Если у вас есть сомнения в своих силах, то лучше доверить монтаж профессионалам. Только при правильной установке удастся полностью оценить все положительные качества алюминиевых радиаторов.

От покупки и установки также следует отказаться, если вы живете в многоквартирном доме и не уверены в таких показателях, как рабочее и опрессовочное давление в отопительной системе и качество теплоносителя.

Метод экструзии

Если говорить более простым языком, то данный способ можно назвать методом выдавливания. Применение такого метода предполагает, что все компоненты радиатора будут изготовлены отдельно, а потом их скрепят друг с другом. Такой способ подходит для изготовления исключительно вертикальных элементов и деталей.

Радиатор изготовленный методом экструзии

Коллектор радиатора выливается целиком из силумина. Все детали хорошо спрессованы и прочно соединены друг с другом. Экструзионный метод, по сравнению с методом литья, более дешевый, однако в процессе эксплуатации радиатора его уже не получится усовершенствовать.

Особенности

У данного типа радиаторов есть несколько особенностей. Во-первых, алюминиевые батареи нуждаются в воде определенной кислотности (уровень рН) — для стальных радиаторов кислотность воды не имеет значения.

Во-вторых, рынок наполнен множеством моделей как отечественных, так и импортных производителей. При выборе нужно учесть, что иностранные алюминиевые радиаторы обычно имеют лучший дизайн и компактные размеры, но их установка возможна лишь при наличии в доме современной системы отопления: в противном случае их срок службы окажется очень коротким.

Пример моделей радиаторов одного популярного производителя.

Инструкция по монтажу своими руками

Если есть опыт подобных работ, установку батарей можно произвести и самостоятельно. Для настенного монтажа кроме алюминиевых радиаторов отопления потребуются кронштейны и набор инструментов, но первоначально нужно изучить некоторые положения, регламентированные СНиП 41-01-2003, и общие правила монтажа.

Требования к установке батарей

Радиаторы являются отопительными приборами с циркулирующим внутри теплоносителем, температура которого выше комнатной, поэтому важно соблюдать минимальные расстояния от корпуса прибора до ближайших значимых объектов:

  • от нижней части до пола – 4 см;
  • от верхней части до подоконника – 5 см;
  • от прилегающей к стене поверхности до оштукатуренной стены – 2,5 см.

Но существуют и исключения. Если окно расположено слишком низко, верхний край прибора устанавливают на одном уровне с подоконником, при этом нижний должен подниматься над полом как минимум на 3 см. Если подоконник мешает движению воздуха, расстояние между окном и радиатором разрешено увеличить до 8 см.

При замене радиатора расположение труб не меняется, важно только подобрать отопительный прибор по способу подключения и размерам. Но при обустройстве новой отопительной системы следует произвести и правильный монтаж труб


При однотрубной схеме подключения стояк должен проходить в 15-20 см от оконного откоса, при этом подводки к радиатору не должны превышать 40 см

Для крепления используют кронштейны (полочки, шпильки) или подставки. Количество кронштейнов зависит от площади нагрева радиатора: на каждый 1 м² – 1 шт. (минимум 3 шт. для одного радиатора). Приветствуется открытый монтаж батарей, без маскировочных экранов и конструкций, так как величина теплоотдачи при этом больше.

Если монтаж происходит в многоквартирном доме, перед установкой или заменой радиатора необходимо договориться о временном отключении контура от сети. Обычно этим занимаются представители домоуправления (сантехники).

Какие инструменты и арматура потребуются?

Необходимые инструменты для сборки и подключения радиаторов – кусачки, ключи, плоскогубцы, наждачка, ершик и смазка для чистки, труборез, фаскосниматель. Чтобы закрепить кронштейны на стене, пригодится дрель с победитовым сверлом и комплект дюбелей.


Монтаж осуществляется при помощи комплекта арматуры, часть которой приходится в процессе подключения к трубам обрабатывать (как и сами трубы)

Вспомогательные детали, которые могут потребоваться:

  • запорно-регулировочный кран (обычный или под установку термоголовки);
  • коллекторные переходники с уплотнителями;
  • кран Маевского (для обслуживания – спуска воздуха);
  • соединительные трубки из нержавейки;
  • крепеж для кранов (гайки, шайбы).

Качественная запорная арматура и профессионализм при герметизации соединений – залог долгого и беспроблемного функционирования алюминиевых отопительных приборов.

Порядок выполнения работ

Сначала подготавливают отверстия на радиаторах в местах соединения с трубами: чистят ершиком или щеткой, протирают техническим очистителем (можно использовать тормозной). При необходимости монтируют переходники с одного диаметра на другой и американки. Далее так же готовят трубы, затем присоединяют и устанавливают радиатор.

В качестве примера – замена старого чугунного радиатора новым алюминиевым аналогом.

Декоративная отделка стены и покраска труб производится в последнюю очередь. По окончании всех работ снова подключают стояк и проверяют работу радиатора. Если он нагревается быстро и равномерно, монтаж выполнен правильно.

Подробную инструкцию по монтажу отопительных радиаторов своими руками можно прочесть в этом материале.

Теплоотдача одной секции

Сегодня ассортимент радиаторов большой. При внешней схожести большинства, тепловые показатели могут значительно отличаться. Они зависят от материала, из которого изготовлены, от размеров, толщины стенок, внутреннего сечения и от того, насколько хорошо продумана конструкция.

Потому точно сказать, сколько кВт в 1 секции алюминиевого (чугунного биметаллического) радиатора, можно сказать только применительно к каждой модели. Эти данные указывает производитель. Ведь есть значительная разница в размерах: одни из них высокие и узкие, другие — низкие и глубокие. Мощность секции одной высоты того же производителя, но разных моделей, могут отличаться на 15-25 Вт (смотрите в таблице ниже STYLE 500 и STYLE PLUS 500) . Еще более ощутимые отличия могут быть у разных производителей.

Технические характеристики некоторых биметаллических радиаторов

Обратите внимание, что тепловая мощность одинаковых по высоте секций может иметь ощутимую разницу. Тем не менее, для предварительной оценки того, сколько секций батарей нужно для отопления помещений, вывели средние значения тепловой мощности по каждому типу радиаторов

Их можно использовать при приблизительных расчетах (приведены данные для батарей с межосевым расстоянием 50 см):

Тем не менее, для предварительной оценки того, сколько секций батарей нужно для отопления помещений, вывели средние значения тепловой мощности по каждому типу радиаторов. Их можно использовать при приблизительных расчетах (приведены данные для батарей с межосевым расстоянием 50 см):

  • Биметаллический — одна секция выделяет 185 Вт (0,185 кВт).
  • Алюминиевый — 190 Вт (0,19 кВт).
  • Чугунные — 120 Вт (0,120 кВт).

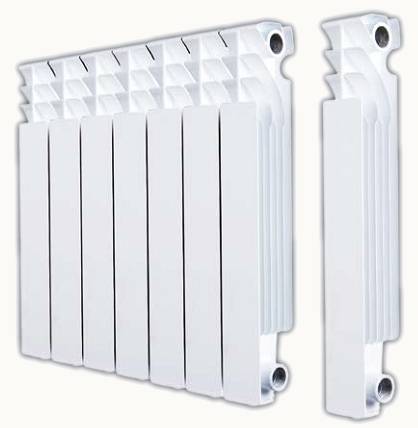

Устройство алюминиевой батареи

Рассматривая устройство алюминиевого радиатора отопления надо отметить, что конструкция батареи может быть цельной либо секционной.

Секционный алюминиевый обогреватель состоит из 3-4 отдельных секций. Как правило, в алюминий добавляют титан, кремний, цинк. Эти металлы делают изделие более прочным и устойчивым к разрыву и коррозии. Все секции соединяются друг с другом при помощи резьбового соединительного элемента. Для герметизации соединения используют силиконовые прокладки. Внутри радиаторы имеют полимерное покрытие для предотвращения возможности разрыва батареи.

Цельные алюминиевые батареи отопления состоят из профилей. Профили изготавливаются методом экструзии.

В радиаторы из алюминия никакие дополнительные металлы не добавляются.

Что придает пластичности материалу. Между собой профили соединяются путем сварки. Такое соединение отличается высокой прочностью и надежностью. Как и секционные, цельные модели радиаторов внутри покрываются полимерным слоем.

В зависимости от способа производства выделяют радиаторы, изготовленные методом литья, методом экструзии и анодированные изделия (изготавливаются из алюминия более высокой степени очистки).

Технические характеристики радиаторов отопления из алюминия

В виду высоких технических характеристик многие решают купить алюминиевый радиатор для отопления квартиры. К основным техническим параметрам относятся:

  1. рабочее давление. Находится в пределах от 10 до 15 атмосфер. В жилых квартирах рабочее давление может превышать норму в 3-4 раза. В связи с этим в городских домах такие радиаторы устанавливают редко. А вот для частных домов – такой обогреватель будет идеальным решением;
  2. опрессовочное давление. Находится в пределах от 20 до 50 атмосфер;
  3. коэффициент теплоотдачи. Для стандартной секции он составляет 82-212 Вт;
  4. максимальная температура теплоносителя может достигать +120 градусов;
  5. одна секция может весить от 1 до 1,5 кг;
  6. емкость каждой секции от 0,25 до 0,46 л;
  7. расстояние между осями может быть 20, 35, 50 см. Есть модели, у которых данный параметр может достигать и 80 см.

Параметры к каждой модели радиатора производитель указывает в паспорте устройства. Учитывая на алюминиевые радиаторы отопления технические характеристики цена на них является вполне оправданной и зависит от типа батареи, количества секций и производителя.

Преимущества и недостатки алюминиевых радиаторов

Перед тем, как купить алюминиевые радиаторы отопления надо рассмотреть, какие преимущества и недостатки имеет данный прибор.

Главным достоинством батареи из алюминия можно назвать компактность и гораздо меньший вес, нежели у чугунных систем. Более подробно о чугунных радиаторах отопления можно прочитать здесь. Оборудование прогревается очень быстро и отлично передает тепло помещению. Срок службы достаточно долгий. Еще одним преимуществом можно назвать деление на секции — есть возможность подобрать нужную длину батареи. Надо отметить, что на алюминиевые радиаторы цена указывается за секцию. Что позволяет легко рассчитать примерную стоимость секционного прибора.

Поскольку оборудование малогабаритное и весит немного, устанавливать его легко. Монтаж можно осуществлять даже на гипсокартонную стену. Современные модели выглядят эстетично и стильно. Алюминий прост в обработке. Что дает возможность производителям экспериментировать с дизайном батареи. Можно подобрать вариант для любого интерьера. Больше всего алюминиевые радиаторы подходят для систем автономного отопления. Несмотря на высокие технические характеристики и массу преимуществ, на алюминиевые батареи отопления цена вполне демократичная.

К недостаткам алюминиевых радиаторов можно отнести низкую устойчивость к коррозии. А это может сильно сказываться на общем состоянии батареи. Алюминий по природе является достаточно активным металлом. Если оксидная пленка, покрывающая поверхность, будет повреждена, то защитный слой разрушится из-за выделения водорода. Для повышения антикоррозионных свойств используют полимерное покрытие. Если у батареи полимерного покрытия нет, то нельзя перекрывать краны на подводящих трубах. Иначе под воздействием давления батарея может разорваться.

Сегодня батареи из алюминия занимают лидирующее место в продажах отопительной техники.

Многие предпочитают покупать данный тип обогревательного прибора и из-за сравнительно невысокой стоимости. На алюминиевые радиаторы отопления цена за секцию в среднем составляет около 230-300 руб.

Особенности биметаллических радиаторов

Второй вариант, который вам могут предложить в магазине – это биметаллический радиатор. Приставка «би» в слове «биметаллический» обозначает «два». Такое название дано этому виду батарей за то, что они производятся из двух металлов: стали и алюминия.

Давайте сразу обратимся к положительным характеристикам этого вида:

  • сталь в составе материала, из которого изготовлен корпус, прекрасно выдержит любые скачки водяного давления. Она также не подвластна коррозии. Эти свойства металла обеспечивают высокую прочность и долгие годы верной службы устройства;
  • стальной лист обеспечивает серьезную защиту корпуса от внешних механических повреждений;
  • активная циркуляция теплоносителя;
  • покрытие из алюминия обеспечит быстрый прогрев воздуха в жилом помещении;
  • рабочее давление батареи может достигать 40 атм.;
  • максимальное значение возможной температуры теплоносителя составляет примерно 130 градусов, тогда как у алюминиевых изделий всего 110;
  • стойкое красочное покрытие корпуса. Достигается эта устойчивость за счет двухэтапного механизма окрашивания:
  1. В первую очередь изделие помещают в окрашивающий раствор и полностью покрывают его краской;
  2. Затем поверх подсохшего первого окрашивания напыляют еще один полимерный слой, изготовленный на основе эпоксидной смолы. Обработанные по этой технологии радиаторы не только выглядят очень эстетично, но и обретают более четкие геометрические формы;

легкая установка и транспортировка, особенно если прибегать к помощи профессионалов. Устройство биметаллических батарей не более сложное, чем у простых алюминиевых, однако, их монтаж также лучше доверить профессионалам. Насколько правильно будут установлены батареи, настолько долго они вам прослужат;
возможность нарастить дополнительные секции непосредственно у вас дома

Однако, если вы допускаете, что все-таки захотите увеличить их число, при покупке обращайте внимание на конструкцию корпуса радиатора. Некоторые из представленных на рынке моделей имеют цельный стальной сердечник, поэтому на секции не делятся.

Секция биметаллического радиатора

Один из вариантов внешнего вида биметаллического радиатора

Обратим внимание на минусы устройств из биметалла:

  • алюминий, использующийся в паре со сталью теряет свои высокие теплоотдающие свойства. Из-за наличия внутри батареи стального сердечника вам придется ждать нагрева воздуха до желаемой температуры немного дольше, чем вы привыкли;
  • повышенная цена. Поскольку цена на сталь выше, чем на кремний, стоимость биметаллических батарей также увеличивается примерно на 30% по сравнению с алюминиевыми;
  • повышенные затраты на эксплуатацию. Поскольку биметаллические устройства могут похвастаться повышенным гидравлическим сопротивлением, количество энергии, затрачиваемой на циркуляцию воды, также увеличится;
  • неверное использование радиаторов может привести к коррозии его стальных частей. Это обязательно произойдет в том случае, если биметаллические батареи установлены на вашей даче, которая не используется зимой. Как только отопительный осенний сезон подойдет к концу, необходимо будет провести процедуру слива воды из системы. Именно из-за этого и начнутся коррозийные процессы: одновременный контакт стали с воздухом и водой мгновенно их запускает.
  • Небольшое проходное отверстие трубки внутри устройства подвержено быстрому засорению. Это сокращает эксплуатационный срок устройства.

Важно! Коэффициенты термического расширения у стали и алюминия разнятся, из-за чего от батареи через небольшой промежуток времени начинают исходить звонкие потрескивания. Этот звук вовсе не означает, что возникла неполадка внутри устройства

Не беспокойтесь, ваше здоровье в безопасности!

Эти современные радиаторы могут исправно служить даже в помещениях, уровень влажности воздуха которых повышен. Их поверхность неподвластна коррозии. Такую устойчивость к агрессивному воздействию внешней среды радиатору придает листовая сталь, которая покрывает корпус устройства защитным слоем.

Внутри биметаллических радиаторов размещены водные каналы небольшого сечения. Благодаря своему скромному размеру они максимально быстро заполняются горячей водой, поступающей из централизованной системы водоснабжения или автономного котла.

Профессионалы в области строительства считают приобретение биметаллических батарей и их установку во время ремонта одним из лучших функциональных улучшений квартиры. Использование этих устройств со временем полностью окупает затраченные на них средства.

Расчет по площади

Это — самая простая методика, позволяющая примерно оценить число секций, необходимое для отопления помещения. На основании многих расчетов выведены нормы по средней мощности отопления одного квадрата площади. Чтобы учесть климатические особенности региона, в СНиПе прописали две нормы:

  • для регионов средней полосы России необходимо от 60 Вт до 100 Вт;
  • для районов, находящихся выше 60°, норма отопления на один квадратный метр 150-200 Вт.

Почему в нормах дан такой большой диапазон? Для того, чтобы можно было учесть материалы стен и степень утепления. Для домов из бетона берут максимальные значения, для кирпичных можно использовать средние. Для утепленных домов — минимальные. Еще одна важная деталь: эти нормы просчитаны для средней высоты потолка — не выше 2,7 метра.

Как рассчитать количество секций радиатора: формула

Зная площадь помещения, умножаете ее норму затрат тепла, наиболее подходящую для ваших условий. Получаете общие теплопотери помещения. В технических данных к выбранной модели радиатора, находите тепловую мощность одной секции. Общие теплопотери делите на мощность, получаете их количество. Несложно, но чтобы было понятнее, приведем пример.

Пример расчета количества секций радиаторов по площади помещения

Угловое помещение 16 м 2 , в средней полосе, в кирпичном доме. Устанавливать будут батареи с тепловой мощностью 140 Вт.

Для кирпичного дома берем теплопотери в середине диапазона. Так как помещение угловое, лучше взять большее значение. Пусть это будет 95 Вт. Тогда получается, что для обогрева помещения требуется 16 м 2 * 95 Вт = 1520 Вт.

Теперь считаем количество радиаторов для отопления этой комнаты: 1520 Вт / 140 Вт = 10,86 шт. Округляем, получается 11 шт. Столько секций радиаторов необходимо будет установить.

Расчет батарей отопления на площадь прост, но далеко не идеален: высота потолков не учитывается совершенно. При нестандартной высоте используют другую методику: по объему.

Лучшие алюминиевые радиаторы премиум-класса

Высокая цена на эти батареи оправдывается отличным качеством сборки и материалов. Они изготавливаются проверенными производителями и имеют долгий срок службы.

Royal Thermo Revolution 500

4.9

★★★★★
оценка редакции

94%
покупателей рекомендуют этот товар

Алюминиевые радиаторы от Royal Thermo имеют уникальную конструкцию с волнообразными секциями и дополнительными боковыми ребрами на коллекторе. Это обеспечивает повышенную теплоотдачу и эффективную естественную конвекцию воздуха.

Батареи изготовлены из сплава алюминия с повышенным содержанием титана и кремния, защищающего материал от коррозии.

В конструкции использованы антикоррозийные мембраны из нано-полимера на заглушках, обеспечивающие герметичность. Радиаторы подверглись двухэтапному окрашиванию.

Достоинства:

  • Высокотехнологичная конструкция;
  • Дополнительные ребра;
  • Волнообразные секции;
  • Полимерная мембрана;
  • Двухэтапное окрашивание.

Недостатки:

Нет терморегулятора.

Радиаторы Royal Thermo Revolution 500 выдерживают высокое давление в системе и способны работать с водой и антифризом.

Stout Bravo 500

4.9

★★★★★
оценка редакции

91%
покупателей рекомендуют этот товар

Высококачественные радиаторы из алюминия выполнены методом литья. Они состоят из секций, представляющих собой цельный монолит из двух коллекторов и связывающего их оребрения. Внутри конструкции расположен вертикальный канал с овальным сечением.

Такая конструкция обеспечивает низкое гидравлическое сопротивление и высокие показатели теплоотдачи. Радиаторы быстро нагревают любое помещение.

Оборудование имеет качественные ниппельные соединения, обеспечивающие полную герметичность.

Установки подходят для подключения в системы обогрева с водой и антифризом. Поверхность окрашена стойкой порошковой эмалью, не подверженной выгоранию и коррозии.

Достоинства:

  • Уникальная конструкция;
  • Высокая теплоотдача;
  • Максимальная герметичность;
  • Стойкая эмаль;
  • Быстрый монтаж.

Недостатки:

Нет встроенного терморегулятора.

Высококлассные радиаторы Stout Bravo 500 могут подключаться к централизованному и индивидуальному отоплению.

Halsen 500/96

4.8

★★★★★
оценка редакции

88%
покупателей рекомендуют этот товар

Радиаторы от Halsen имеют увеличенный коллектор, что позволяет без проблем пропускать жидкость с песком и механическими вкраплениями. Они также получили усиленную внутреннюю защиту от коррозии.

Установки способны работать с агрессивными жидкостями, используемыми в системах обогрева, выдерживающими минусовые температуры. Поверхность окрашена высококачественной эмалью белого цвета.

Достоинства:

  • Увеличенный коллектор;
  • Повышенная защита от коррозии;
  • Устойчивость к агрессивным жидкостям;
  • Качественное окрашивание;
  • Универсальность применения.

Недостатки:

Только для бокового подключения.

Радиаторы HALSEN 500/96 подходят для любых помещений, включая производственные и офисные.

Global VOX-R 500

4.6

★★★★★
оценка редакции

83%
покупателей рекомендуют этот товар

Секционные радиаторы с межосевым расстоянием в 500 мм от Global станут эффективным решением для обогрева жилых и нежилых помещений. Они подходят для работы в автономной и централизованной системе отопления, характеризуются высокой теплоотдачей. Батареи способны работать с водой и антифризом.

Секции радиатора соединяются между собой ниппелями. Для обеспечения полной герметичности конструкции используются специальные уплотнители.

В стандартном исполнении радиаторы окрашены в белый цвет, при индивидуальном заказе доступны другие варианты.

Окрашивание осуществляется со всех сторон секций, включая боковые, что обеспечивает отличный внешний вид и защищает металл от образования коррозии.

Достоинства:

  • Надежные соединения через ниппель;
  • Уплотнительные прокладки;
  • Возможность цветного окрашивания;
  • Высокая теплоотдача;
  • Подходят для систем с антифризом.

Недостатки:

Плохо переносят перепады давления в системе.

Алюминиевые радиаторы VOX- R 500 от Global используются в системах индивидуального отопления с любыми трубами: медными, стальными или металлопластиковыми.
