Вытяжка для кухни своими руками: фото, схемы, монтаж, подключение

Как установить кухонную вытяжку своими руками

Сделать монтаж вытяжки над плитой на самом деле несложно, если есть минимальные навыки слесарно-ремонтных работ. Начать нужно с электрической части.

Подключение к электричеству

Для подключения подойдёт обычная розетка. Но если рядом с местом монтажа нет питающих точек, то поступить нужно следующим образом.

Необходимо подвести к разметке для вытяжки электрический кабель, попутно спрятав его в стену. Делать это нужно в следующей последовательности:

1. Сначала найдите ближайшую распределительную коробку. От неё до планируемого места монтажа вытяжки проделайте канал посредством штробления перфоратором и специальной лопатки.

2. Уложите новый кабель в проделанную полость.
3. Отключите питающий автомат.

4. Аккуратно поддевая отвёрткой, снимите круглую крышку распределительной коробки. Внутри этой полости находится разводка. Определите «фазу» с помощью отвёртки-тестера, по соседству окажется «ноль». Именно к этим выводам подключите новый кабель, например, с помощью клеммной колодки.

5. Установите накладную розетку для вытяжки и заведите оголённые концы кабеля в её контакты, закрепите их.

6. Соберите розетку. Теперь можно включить питающий автомат.

Заземление для вентиляции обычно не используется.

Как и на какую высоту установить корпус вытяжки

Обычно устройство принудительной вентиляции располагают над плитой прямо на стену. Чаще всего достаточно двух точек опоры. Как правило, к покупной вытяжке прилагается руководство по установке и эксплуатации.

Оптимальная высота над газовой плитой около 80 см (над электрической достаточно 70 см). Нужно отступить данную величину от плиты и прочертить карандашом горизонтальную линию. Здесь будет нижняя поверхность вытяжки. Отталкиваясь от неё, можно разметить отверстия для подвеса.

Достаточно рулеткой измерить расстояния от нижней стенки прибора до отметок для крепежа к вертикальной плоскости. Эти же величины необходимо отметить уже на стене.

Далее просверлить отверстия, забить пластиковые дюбеля, вкрутить шурупы и на них повесить корпус устройства.

Саморез распирает дюбель в стене

Монтаж встроенной вытяжки

Процесс закрепления такого изделия прост. Корпус прикручивается саморезами к верхней стенке навесного шкафчика в четырёх местах. Когда дверца закроется, он останется невидимым.

Но у таких устройств в нижней части обязательно есть плоская панель с фильтрами. Она-то как раз должна остаться на виду. Чаще всего у неё есть выдвижная часть и подсветка.

Разметка для закрепления корпуса производится по шаблону, который обязательно должен лежать в комплекте документов к данной вытяжке. Проверяйте его наличие при покупке.

Фильтр встроенной вытяжки меняется снизу

Что означает это слово?

Вызвать мастера на дом

Почему это ошибка, а когда так делать все таки можно, говорится далее.

Чтобы техника не шумела, необходимо сделать следующее — подтянуть все крепежные элементы или подложить кусок поролона в проблемной зоне, что позволит устранить стук. Прошедший грубую очистку воздух под давлением нагнетается во второй фильтр.

Конструкция вытяжки включает также антивозвратный клапан.

Угольные фильтры присутствуют только в циркуляционных моделях и действуют аналогично активированному углю. Зато копоть, жир осядут здесь непременно, что доказала разборка устройства.

Подключают вытяжку в сеть В, а потребляемая мощность может достигать ватт. Сама заслонка также монтируется с отклонением по вертикали.

Вторые производятся из металла, поэтому их срок службы равнозначен сроку службы самой вытяжки. Устройство не включается В первую очередь необходимо убедиться, что проблема именно в вытяжном оборудовании.

Причины возникновения поломок

Со стороны стены на см замуровываете его в вентканал. В этой ситуации ремонт кухонной вытяжки требует хотя бы начальных знаний в области электрики и электроники. Сенсорным управлением оснащаются более дорогие модели. Доходим до тройника.

Принцип действия оборудования прост и понятен. Для газовых плит расстояние составляет от 75 см, а для электрических — не меньше 65 см. Зачастую приходится вырезать в ближайшем кухонном шкафчике отверстие под это дело. Отремонтировать вытяжку своими руками несложно, если действовать по определенному алгоритму. Для того, чтобы отремонтировать вытяжку своими руками нужно почистить фильтры и осуществить повторное включение.
двигатель с короткозамкнутым витком. смена вращения

Санитарные нормы воздухообмена

Режим воздухообмена каждого помещения подлежит сложному расчету. Необходимо учесть следующие факторы:

1. Количество людей.
2. Размеры, объем, конфигурация помещения.
3. Наличие горячих или влажных поверхностей, технологических установок.
4. Объемы выделяющихся вредностей, подлежащих удалению.

Сочетание этих условий определяет тип вентиляции — преимущество притока или вытяжки, объемы вывода или подачи воздушного потока. Для упрощения расчетов разработаны медицинские нормы, определяющие необходимый воздухообмен в зависимости от типа и назначения помещения. Свои правила есть как для производственных, так и для жилых помещений. Найти эти нормы можно в таблицах СНиП. Рассмотрим некоторые из них.

Таблица 1. Требуемый режим воздухообмена

Духовой шкаф с конвектором

Позже был принят новый порядок учета режима воздухообмена — по кратности. Определялось, сколько раз в течение часа весь объем воздуха в помещении должен быть полностью обновлен. Этот метод упрощенный и применялся, в основном, практиками, которым было некогда и незачем выполнять сложные специализированные расчеты.

Таблица 2. Способ учета воздухообмена по кратности

Что это

Размеры

Чтобы выбрать вытяжку для кухни по размеру, надо знать габариты плиты. Для того чтобы запахи и пар отводились эффективно, желательно чтобы вытяжка была не меньше ширины плиты, а лучше — даже была бы шире. Некоторые модели для повышения эффективности имеют выдвижную панель. Она открывается вперед, захватывая большую площадь.

Правильно выбрать вытяжку для кухни по размеру: она должна быть не меньше ширины плиты

Теперь вы знаете как выбрать вытяжку на кухню по всем параметрам, все тонкости и нюансы.

Как это сделать?

При установке и подключении встроенной вытяжки в шкаф можно заказать готовую конструкцию, которая не имеет дна, или же сделать шкафчик из имеющегося самостоятельно.

Рассмотрим фото вытяжек с имеющимися шкафами.

Если вы решили выбрать второй вариант, разбирать конструкцию не нужно.

1. Удалите дно и сделайте специальные отверстия для воздуховода. Производя это действие стоит делать так, чтобы корпус плотно прилегал к передней стене.  Делайте отверстия только после того, как наметили маркером.
2. Чтобы закрепить полку к боковине, надо использовать специальные крепежные уголки из пластика. Крепим 4 устройства к полке, отмечаем ее расположение и только поле этого закрепляем со всех сторон.
3. Делаем небольшие отверстия для шнура.
4. Соединяем все части между собой. Подвижная сторона должна встраиваться, непосредственно, над плитой, чтобы фильтр, который находится в этой части, работал максимально эффективно.
5. И последним, заключительным этапом, является установка вытяжного устройства вентиляции. Она ставится в верхнюю часть, именно в то отверстие, которое мы готовили заранее. Все стыки смазываем клеем или герметиком и применяя хомуты, закрепляем наш воздуховод.

Зачем нужна вентиляция на кухне

Главная функция – поддержание нормального состава воздуха. Ее не могут выполнять другие приборы: увлажнители, очистители воздуха и т. п. В процессе эксплуатации воздух в комнате претерпевает изменения:

• повышение концентрации вредных веществ, которые выделяются отделкой, мебелью и любыми другими предметами;
• в результате газообмена в легких человека, в помещении скапливается углекислый газ, а процент кислорода уменьшается (то же самое происходит при горении конфорок);
• нагревательные приборы также влияют на качественный состав воздуха;
• микроскопический ворс от текстильной и шерстяной продукции, частички эпителия домашних животных постоянно летают в воздухе, что наносит вред здоровью;
• образование конденсата.

Эти изменения воздуха не означают, что стоит отказаться от нахождения в доме домашних животных, тканей и пр. Отрицательный эффект создается только при критическом превышении концентрации вредных веществ

Поэтому важно создать отток грязного и приток чистого воздуха. В этом и заключается функция воздуховода на кухне

Подготовка к установке

Для нормального воздухообмена в кухне воздуховод от вытяжки прокладывают через стену, он должен иметь минимальную длину. Для устройства этой инженерной коммуникации желательно подбирать круглые трубы, максимальное количество поворотов – два. Чтобы предотвратить появление конденсата и протекание жидкости, систему оборудуют обратными клапанами.

Габариты оборудования, место расположения

Вытяжка должна повторять габаритные размеры плиты. Такие приборы идеально смотрятся в помещениях с высокими потолками. По месту установки устройства подразделяют на следующие виды:

1. Угловые модели позволяют сэкономить полезное пространство в маленькой кухне.
2. Настенные вытяжки закрепляются на поверхности ограждающих конструкций. Одна сторона купола прилегает к стене, а вторая находится над варочной поверхностью.
3. Островные модели приборов монтируют на потолке, они используются в больших просторных помещениях. Такие вытяжки располагаются над работающим кухонным оборудованием.

Все представленные на рынке приборы отличаются по форме и размерам. Они могут быть плоскими и наклонными

При выборе обращайте внимание на удобство использования оборудования. Розетку для вытяжки располагают на высоте 190 см от пола, её часто маскируют в кухонном гарнитуре

Как подобрать материалы для воздуховода?

При выборе вентиляционного канала, который будет проходить через стену и выходить на улицу, учитывают толщину рукава и материал его изготовления. Для этой цели лучше всего подойдёт круглая оцинковка. Такой трубопровод необходимо утеплить любым доступным материалом, что предотвратит попадание влаги и образование конденсата.

Воздуховод часто покрывают пенофолом клейкой частью к внешней стороне изделия. Рекомендованная толщина изолятора составляет 1 см. На наружной части отвода устанавливают зонтик для предотвращения попадания влаги с крыши.

Лучшими вариантами материалов для обустройства вытяжного канала считаются:

• изделия из полиуретана;
• полипропиленовые трубы;
• детали из поливинилхлорида;
• полиэтилен.

Проще всего выполнить монтаж воздуховода при помощи пластиковых деталей. Эти материалы могут использоваться на любой кухне, они лёгкие и надёжные. Самыми прочными считаются изделия из полиуретана со стальными армирующими элементами. Такой воздуховод можно развернуть в любую сторону.

Делаем отверстие в стене

Наносим схему расположения воздуховода в стене и пробиваем отверстие в положенном месте. Для выполнения этих работ используют перфоратор или электродрель со специальной насадкой.

При укладке воздуховода квадратного сечения первый запил в стене делают болгаркой с алмазным диском, затем удаляют остатки раствора или бетона. Все углубления в дальнейшем замазывают цементно-песчаным раствором.

После монтажа отверстие подготавливают к установке вентиляционного канала. Далее проводится сборка вентиляционных обратных клапанов. Эти механизмы не допускают проникновения холодного воздуха с улицы вглубь помещения. На завершающем этапе работ прикрепляют вытяжку к стене.

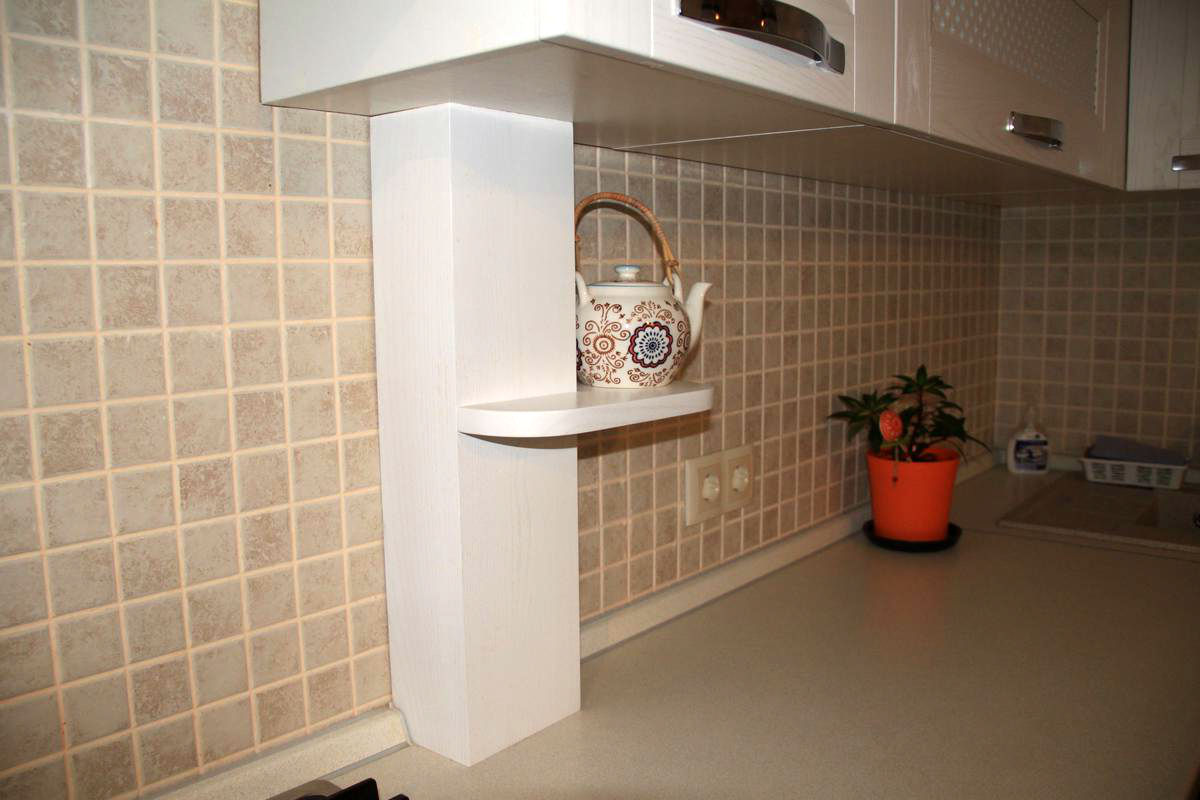

Методы декорирования трубы от вытяжки

Зачастую при установке воздушного канала для вытяжки принимается решение о декорировании воздуховода, чтобы не нарушать общий интерьер на кухне.

Для этого существует несколько способов:

1. Короб из гипсокартона. Здесь вокруг канала устанавливается вначале обрешетка, затем на нее крепятся плиты из гипсокартона. В дальнейшем короб обделывается под общий интерьер. Этот метод хорошо устраняет проблему по эстетике, но он неудобен в случае, если нужно будет вскрывать трубу по какой-либо причине.
2. Корпус пластмассовый. В магазинах продаются специализированные короба для декорирования гофрированного воздуховода. Такой декор является наиболее простым аналогом короба из гипсокартона.
3. Установка над натяжным потолком. При принятии такого решения, воздушный канал монтируется от вытяжки наверх и прячется среди потолочных конструкций. Часть воздуховода от вытяжки до потолка прикрывается облицовочной плитой или остается неприкрытой, по усмотрению хозяина. Недостатком такого варианта является то, что проводить трубу можно лишь до ремонта. То есть, после натяжения потолков спрятать воздуховод таким методом будет невозможно. А также в случае профилактического ремонта канала вначале придется разобрать навесной потолок.
4. Установка единого комплекта. В этом случае нужно заказать или сделать своими руками навесной шкаф под размер вытяжки до потолка. В нем спрячется и устройство для отвода угарного газа, и воздуховод. Минусом такого декора является то, что скрадывается место под всякие кухонные принадлежности.
5. Навес на шкафчик. Здесь применяется предыдущий способ, только в бюджетном варианте. Навесной шкаф изготавливается или заказывается не до самого потолка, затем на него устанавливается декоративная панель под общий интерьер на кухне. Этим методом скрывается труба, идущая вверх от вытяжки до отверстия вентиляционного колодца.
6. Монтаж воздуховода рядом со стеной над навесным кухонным гарнитуром. В таком случае, обычно шкафчики навешиваются достаточно высоко, и тогда канал над ними не будет видно.
7. Покраска. Данный метод является самым дешевым и простым вариантом, для чего нужно лишь выкрасить трубу в тон интерьера.

Виды и особенности вытяжных устройств

Разнообразие предлагаемых производителями вытяжек порой поражает воображение. На рынке без труда можно найти оптимальную по стоимости и качеству модель.

Но для неподготовленного покупателя выбор и установка такой кухонной техники станет сложной, а иногда непосильной задачей. Поэтому перед тем как отправляться в магазин или заниматься монтажом вытяжки, в обязательном порядке необходимо разобраться со всеми тонкостями и нюансами.

Санитарные нормы и требования

Любой тип вытяжки, будь то рециркуляционная или устройство с отводом в вентиляцию, должен за один час прогонять объем воздуха, равный 10-12 объемам помещения для приготовления пищи.

Это жесткое санитарное требование, которое обязательно должно выполняться. Ведь на кухне активно используются источники открытого огня, нагревательные приборы. Да и влажность в комнате намного выше, нежели в других помещениях.

Как результат концентрация углекислого газа, вредных примесей и испарений постоянно увеличивается, что негативно скажется на самочувствие человека.

В случае использования прибора, соединенного с вентиляцией, необходимо обеспечить приток кислорода с улицы. Если не учесть этот фактор, то появится эффект опрокидывания. Его суть в том, что воздух будет затягиваться из воздуховода обратно на кухню

Еще одно требование – вытяжка должна устанавливаться максимально близко к варочной поверхности. Это минимум 65 см для электроплиты и 75 см для газовой.

Обязательным условием является присутствие на приборе специальной решетки, где будет оседать грязь и жир. Благодаря этому отходы не попадут в вентиляционный канал.

Вытяжка с отводом в вентиляцию

Вытяжки, отводящие отработанный воздух через вентиляционную шахту, являются классическими и наиболее привычными большинству людей моделями. Благодаря постоянному притоку свежего воздуха у человека поднимается настроение, улучшается самочувствие, а его пребывание на кухне станет более комфортным.

Обычно вытяжные приборы обеспечивают принудительную вентиляцию, для чего используется вентилятор. Такой подход позволяет в кратчайшее время вывести из помещения лишнюю влагу, которая может навредить мебельному гарнитуру, неприятные запахи, разнообразные пары, копоть, излишки углекислого газа и т.п.

Чтобы не загрязнять атмосферу вокруг дома в вытяжках используется специальный фильтр, собирающий большую часть всей грязи.

Вытяжка всасывает отработанный воздух и выводит его из комнаты, для чего используется вентиляционная шахта дома или квартиры

Единственный недостаток встраиваемых вытяжек с отводом в вентиляцию заключается в сложности их монтажа. Ведь прибор необходимо подсоединить к воздуховоду. Если в доме не предусмотрен вентиляционный канал, то придется просверливать отверстие в стене.

Разновидности вытяжек с отводом

Различают несколько видов такой кухонной техники. Вытяжки с отводом в вентиляцию делятся на категории в зависимости от конструкции устройства, способа монтажа и очистки.

По типу установки выделяют такие устройства:

1. Навесные. Они делятся на купольные или плоские. А еще на рынке представлены наклонные изделия, которые в случае необходимости можно разложить. Навесная вытяжка гармонично впишется и в большую кухню, и в помещение маленьких размеров.
2. Встраиваемые. Приборы этого вида являются идеальным решением для малогабаритных квартир. Их особенность заключается в том, что они встраиваются в шкафчик и выступают в качестве его дна. Некоторые устройства могут раздвигаться, что позволяет увеличить объем захватываемого воздуха.

Владельцы кухонь большой площади предпочитают островную конструкцию вытяжного прибора. Он используется в тех ситуациях, когда плита располагается не у одной из стен кухни, а в центре комнаты. Островные вытяжки крепятся прямо к потолку и позволяют создать оригинальный дизайн помещения.

Кроме всего прочего, прибор для удаления отработанного воздуха является важным элементом кухни. Он не только всасывает вредные испарения, но и выступает в качестве декоративного элемента. Поэтому выбирая тот или иной тип, нужно оценить, будет ли желаемая модель гармонично сочетаться с дизайном кухни.

Выбирать ту или иную разновидность вытяжки необходимо в зависимости от места расположения плиты и габаритов кухни

Функции кухонной вытяжки

В помещениях, где готовится пища, необходимо регулярно очищать воздух. Оптимальным считается десятикратный обмен в течение часа.

В противном случае будут скапливаться запахи, вредные продукты горения, испарения от готовящихся блюд. Дышать такой смесью тяжело и вредно для организма.

Вытяжка на кухне выполняет следующие функции:

• очистка и фильтрация воздуха;
• защита кухонной мебели, стен и потолка от копоти, жира;
• устранение из помещения загрязняющих воздух веществ, продуктов горения, запахов, гари, дыма;
• предотвращение проникновения загрязняющих воздух веществ в другие комнаты;
• улавливание загрязненного воздуха сразу над плитой.

Устройство должно быть не только функциональным, но и эстетичным. Оно должно вписываться в интерьер, поэтому корпус  декорируют или делают незаметным, например, встраивают в кухонный шкаф.

Как работают бытовые вытяжки

Есть несколько типов кухонных вытяжек. Принцип работы, это главный критерий отличия моделей. Каждый тип имеет свои недостатки и достоинства. Типы оборудования по принципу работы:

• проточного типа;
• циркуляционного типа;
• смешанные.

Принцип работы проточной и циркуляционной вытяжки

Проточная модель подключается к общей вентиляционной системе дома. Она оборудована воздуховодом, по которому загрязненный воздух выходит в общую вентиляцию. Чистый воздух поступает на кухню из других помещений или из открытых окон.

Циркуляционная вытяжка не связывается с вентиляционной системой воздуховодом. Загрязненный испарениями и запахами воздух проходит чистку в системе фильтров, а затем возвращается на кухню. Как устроена кухонная вытяжка с циркуляционным механизмом работы. Она имеет воздухосборник с системой фильтров, куда поступает загрязненный воздух кухни.

Также такой тип вытяжек для большей эффективности оснащен мощным мотором. Циркуляционные вытяжки хорошо подходят для кухонь, в которых вентиляционный канал удален от плиты. Их можно устанавливать в старых домах с плохо работающей вентиляцией. Обычно циркуляционная вытяжка оснащена фильтрами из активированного угля, их нужно периодически менять.

Смешанные вытяжки имеют воздуховод и систему фильтров. Работают они и по циркуляционному, и по проточному механизму. В зимнее время можно выставлять циркуляционный тип работы, чтобы сохранить тепло в квартире. Чтобы из проточного агрегата сделать смешанный, внутрь устанавливают систему фильтров.

Это вызывает необходимость оставлять открытыми окна. Этого недостатка лишена циркуляционная вытяжка. Но у нее тоже есть свои минусы. Работает кухонная вытяжка с циркуляционным механизмом очень шумно. Это связано с повышенной мощностью мотора. Цена фильтров для циркуляционной вытяжки высокая, а менять их нужно регулярно.

Тонкости планировки девятиметровой кухни

Критерии выбора оборудования

Конфигурация рассматриваемых приборов такова, что даже самые миниатюрные из них без ущерба качеству справляются с возложенными на них задачами. Поэтому к вопросу выбора нужно подходить комплексно – учитывать не только техническую «начинку», но и габариты, дизайн, уровень эффективности и потенциальные сопутствующие сложности, например, трудоемкое обслуживание. Далее будут рассмотрены базовые факторы, которые нельзя упускать из внимания.

Габариты наклонной вытяжки

Ширина такой бытовой техники может варьироваться в пределах 35-120 см. Для небольших кухонь целесообразно приобретение малогабаритных моделей, таких же, как и установленные варочные поверхности, плиты. Средняя в данном сегменте фронтальная ширина составляет 50 см. Более солидные вариации тоже имеют собственную аудиторию – их покупают для просторных кухонь, зачастую совмещенных со столовой.

Уровень производительности

Этот показатель определяется в соответствии с объемом воздуха, который принудительно пропускается через оборудование в течение 1 часа. Чтобы точнее определить требуемую работоспособность вытяжки, следует воспользоваться стандартной формулой: умножить объем кухни на 12 и прибавить еще 15% от полученного значения. Если приобрести оборудование в соответствии с этим расчетом, можно получить в итоге эффективную систему очистки воздуха, стабильно функционирующую, то есть без колебаний в рамках крайних нагрузок.

Наклонная вытяжка с производительностью 750 куб. метров в час

Например, если площадь кухни не превышает 17 кв. метров, для нее будет достаточно наклонной вытяжки, производительность которой держится в пределах 1 500 куб. метров в час. Если рабочее помещение еще меньше, не стоит переплачивать – лучше установить недорогую модель с производительностью не более 1 000 куб. метров в час.

Специфика используемого фильтра

Преобладающее большинство серий оснащается одноразовыми угольными элементами, которые нуждаются в периодической замене. В усовершенствованных линейках среднего ценового сегмента встречаются многоразовые фильтры-жироулавливатели. В этом случае обслуживание сводится к периодическому их промыванию с нейтральным средством.

Если опустить критерий внешнего исполнения – несомненно важный для поддержания единства дизайнерской композиции – на первый план может выйти присутствие таких удобных дополнительных опций, как автоматическое отключение, таймер с несколькими режимами.

Востребованные торговые бренды

Самыми надежными и практичными в условиях интенсивной эксплуатации признаны разработки под следующими марками:

• Siemens и Bosch – проверенные десятилетиями «немцы»;
• интересные линейки шведского бренда Asko;
• одни из самых доступных, притом качественных – словенские вытяжки Gorenje.

Если рассматривать новичков профильного рынка, которые еще не успели обзавестись подобной «непробиваемой» репутацией, но все же предлагают технику высокого качества, стоит упомянуть:

• российского производителя Elikor;
• украинского дебютанта Eleyus;
• немецкого новатора Kronesteel.

Наклонная вытяжка российского производителя Elikor

Hansa, Faber, Electrolux, Jet Air занимают значительную часть отраслевого рынка, притом ценообразование у них напрямую зависит от статуса производителя и его политики распределения ресурсов. Крона, Elica – представители бюджетного сегмента, здесь стоимость техники начинается от 15 тыс. рублей.

Устройство защитного заземления

Для защитного заземления вовсе не нужно рыть траншею и забивать в землю штыри. И ни в коем случае нельзя заземлять вытяжку на водопроводную, отопительную и уж тем более на газовую трубу. Нужно подключиться к глухой нейтрали.

Откройте вводный щиток в квартире или в подъезде (только осторожно – там 220 В!) Вы увидите, что электропровода в щиток выходят из замурованной в стене трубы. Скорее всего, на ней окажется и резьбовый штырь с какими-то уже подключенными заземлениями

Вот это и есть глухая нейтраль: эта труба отлично заземлена. От нее нужно подвести к месту установки вытяжки гибкий многожильный провод сечением не менее 2,5 кв.мм, а вытяжку подключить к сети через автомат-разъединитель на 6,3 А.
