Какую подложку подобрать для кабельного и инфракрасного теплого пола

Подложка для теплого пола. Что это такое? Каково значение этого элемента

Основное условие успешной работы домашней системы отопления теплый пол, является не только правильно подключенное и настроенное оборудование. Во многом эффективность обогрева зависит от того, насколько грамотно сделана подложка теплого пола, как уложены водяные отопительные контуры и наконец, какое выбрано финишное напольное покрытие.

Пусть у вас будет самый мощный отопительный котел, насосно-смесительная станция с массой вспомогательных приборов и устройств, трубопровод из самых дорогих труб, всего одна деталь может нивелировать такие преимущества. Неправильно осуществленная укладка труб, неверно подобранный утеплитель для водяного пола сделают даже самое современное оборудование малоэффективным. Драгоценное тепло будет уходить впустую, отдавая лишь малую часть поверхности пола.

Такие показатели достигаются за счет укладки в правильной последовательности слоеного пирога, в котором имеются гидроизоляционный слой и подложка. Этот элемент слоеного пирога выполняется из теплоизолирующих материалов, обладающих низкой теплопроводностью. За счет этого качества теплоизолирующих материалов достигается необходимый теплоотражающий эффект. Тепло, отражаясь от подложки, устремляется основной массой вверх, передавая оптимальное количество калорий поверхности пола. Подложка, уложенная под  теплый пол, водяной контур в котором спрятан в бетонную стяжку или находится в середине настильной системы, становится ключевым фактором эффективности напольного обогрева.

Этим мы собственно и ответили на вопрос, зачем же нужна подложка. Теплоизоляция укладывается на черновую подготовленную поверхность, увеличивая теплоотдачу водяного контура в направлении поверхности пола.

Здесь уместно напомнить о том, что обычно водяные полы монтируются на бетонных и деревянных перекрытиях. Протечка, возникшая в результате повреждения целостности отопительной трубы, образование и скопление конденсата может стать причиной заливания цокольного этажа и помещений нижних этажей.

Для теплого пола важна толщина подложки. Качество слоеного пирога зависит от материалов, используемых в конструкции. Оптимальным будет использование для подложки изоляционный материал необходимой жесткости и с самым высоким коэффициентом теплопроводности

Важно, что бы материал был технологичен, т.е. удобен и практичен для работы с ним

Хорошая подложка обойдется не дешево, зато будет служить долго и существенно повысит функциональность водяных полов.

К основным качественным характеристикам, в данном случае относятся следующие аспекты:

• оптимальные параметры гидро и теплоизоляции;
• наличие высокой отражательной способности;
• экологическая безопасность используемых материалов;
• высокая устойчивость к резким изменениям температуры;
• простота и практичность в монтаже;
• высокая устойчивость к деформации;
• огнестойкость.

Перечисленные параметры соответствуют идеальному варианту оборудования подложки, однако в ряде случаев, приходится использовать материалы, обладающие близкими характеристиками. Самый распространенный материал, который используется, как утеплитель для теплого водяного пола – это пенополистирол. Этот синтетический материал лучше всех подходит по своим параметрам для монтажа теплых водяных полов на даче, в доме или в городской квартире.

Лучшие плёночные тёплые полы

Стоимость 1 м2 изделия примерно равняется 25 у.е. Это зависит от производителя, качества пленки, ее характеристик. Потому для обустройства отопления в небольшой комнате площадью 10 м2 придется потратить 250 долларов. И это еще без учета монтажных работ. Цена гораздо выше традиционного отопления. Это говорит о том, что выбор теплого пленочного пола должен быть взвешен.

Наиболее популярными на сегодня считаются системы Caleo и Daewoo. Так, Калео для наглядного изображения работы своего изделия поместили его в аквариум с рыбками. В нем уже несколько лет находится обогреватель, подтверждающий экологическую безопасность линейки. Выбор производителя плёночного тёплого пола – серьезное дело. При этом нужно обязательно уточнять, есть ли необходимые сертификаты, которые могут документально подтвердить пожарную безопасность изделия.

Так, какая пленка лучше для отопления полов? Конечно, однозначного ответа дать невозможно. Все достаточно индивидуально. Одни потребители ищут изделие с более высокой теплоотдачей, другие – подешевле, третьи – просто, чтобы следовать тренду

Важно отметить, что о том, какой плёночный тёплый пол лучше, расскажут отзывы. Читая их, можно на опыте других потребителей узнать нюансы функционирования определенных видов и качество продукции того или иного производителя

Разновидности и характеристики подложки

Итак, покупая теплоизолирующий настил, вы, в первую очередь, должны сориентироваться в его многообразии типов:

1. Лавсан – покрытие на пленочной основе (вспененный полиэтилен) с металлизированным отражающим верхним слоем. Характеризуется стойкостью к агрессивной среде. Лавсановая подложка под пленочный теплый пол подходит как нельзя лучше.

На фото уложенный лавсан.

Так, при монтаже под плитку УМ лавсана составляет 220Вт на м²; под ламинат/паркет – 150Вт на м²; под ковролин/линолеум – 220Вт на м². Если вы уложите пленку с УМ выше указанной, то напольное покрытие может испортиться от перегрева.

1. Пенополистирол – ячеистый утеплитель. Отличается высоким температурным порогом: от -180° до +180°, несминаемостью. Является отличным звукоизолятором, обладает повышенной устойчивостью к бактериологическому воздействию. Имеет фольгированное либо полипропиленовое покрытие. Считается отличным вариантом подложка для водяного теплого пола.

Плиты пенополистирола.

Отличительная особенность данного теплоизолятора заключается в том, что он выпускается в плитах с готовой разметкой (50 на 50), что значительно упрощает последующий процесс монтажа пола. В продаже доступны плиты с различной толщиной: от 20 до 50 мм.

1. Техническая пробка, пробковая подложка. Отличается экологичностью, а значит и гипоаллергенностью. Её состав – спрессованная кора пробкового дуба + вяжущее вещество – суберин. Не поедается грызунами. Как правило, пробка используется как подложка под ламинат на теплый пол.

Несмотря на такой свой состав, утеплитель не является горючим, и показывает отличную устойчивость к механическим воздействиям. Является оптимальным при обустройстве водяного пола.

Пробковая подложка в листах.

1. Полипропилен (пенофол). Комбинированный утеплитель, состоит из вспененного полиэтилена. Одна его сторона покрыта фольгой. Благодаря такой структуре, полипропилен имеет высокие показатели по удержанию тепла. Несколько уступает пробковому аналогу по своим качествам. Такая подложка фольгированная под теплый пол отличается практичностью и долговечностью.

Полипропиленовый утеплитель.

Функции теплоизолирующего настила

Если вы интересуетесь, нужна ли подложка под инфракрасный теплый пол, то вам следует обратить внимание на следующие функции настила:

Основная задача – уменьшение теплопотерь. Подложка направляет ИК-лучи внутрь помещения, препятствуя их распространению на нижние этажи или подвал здания. Вследствие такого отражения тепло не расходуется впустую, а КПД системы соответствует 95-100%. Применение такой изоляции позволяет сократить теплопотери в среднем на 20-30%.

• Как было упомянуто выше, подложка является гидроизоляционным слоем, предохраняя напольное покрытие от пара и влаги.
• Способна выровнять незначительные изъяны поверхности, что является очень актуальным при использовании полов пленочного типа.
• Качественная изоляция, к примеру, подложка для теплого пола Valtec,позволяет значительно сократить количество шумов. Она изготавливается из вспененного полистирола и имеет фольгированную сторону.

Устройство пленочного пола.

Как выбрать качественное изделие

Основным критерием выбора данного материала является не цена, а технические характеристики, которые должны опираться на два критерия:

• Финишное покрытие. К примеру, если вы планируете стелить ламинат, то выбирать следует мягкую подложку, поскольку она отлично выравнивает основание. Для линолеума рекомендуется выбирать твердую теплоизоляцию, поскольку данное покрытие является мягким материалом, потому вместе с мягким утеплителем может легко продавливаться ножками мебели.
• Ровность пола. Если вы имеете дело с покрытием, характеризующимся значительными перепадами уровня, то вам следует выбирать мягкую теплоизоляцию, поскольку она является более пластичной. Если неровности небольшие, то лучше выбрать более жесткий настил.

Чем покрыть вагонку на балконе

Чем обработать вагонку на балконе

Не секрет, что дерево нуждается в дополнительной обработке, которая в итоге существенно продлит срок эксплуатации. Древесина подвержена влиянию влаги и различных вредителей. Также со временем на вагонке может появится грибок, который очень непросто вывести.

Иногда необработанная древесина может издавать неприятный запах, поэтому в обязательном порядке дерево необходимо тщательно обработать определенными защищающими средствами.

Выделить какое-нибудь определенное средство не имеет смысла, так как каждое из них имеет свои преимущества, и хорошо справляются со своей задачей. Можно поговорить со специалистом, который даст полезные советы.

Стоит обратить внимание на то, что защитные средства бывают нескольких направленностей. Некоторые используются для древесины, которая находится в уличных условиях, например, ограждения, двери, различные хозяйственные конструкции и т

п.

В нашем же случае понадобится смесь для внутреннего использования. После завершения основных монтажных работ, обшитый балкон вагонкой обработайте такой смесью.

Какой должна быть подложка под теплый пол особенности укладки

В зависимости от типа полов подбирают различные материалы. Основные нюансы представлены в таблице:

При выборе полистирола обращайте внимание на самоцентрирующиеся замки. С их помощью вы выполните укладку пенопластовых плит легко и удобно. Вам не потребуются дополнительные крепления, трубная система гарантированно разместится в специальных клапанах

Вам не потребуются дополнительные крепления, трубная система гарантированно разместится в специальных клапанах.

Подложка для ламината под теплый пол инфракрасный служит одновременно:

• утеплителем;
• амортизатором;
• защитой ламинатным панелям.

Поэтому выбирайте специализированный материал с усиленной теплопроводностью.

Полипропиленовые плиты

Один из оптимальных вариантов теплоизоляции водяного подогрева, не боится повышенной температуры и влажности, по стоимости самый дешевый материал. Не боится агрессивных химических соединений, не выделяет вредных веществ во время нагревания. Имеет низкие показатели горючести, не поддерживает открытого горения. На поверхности угнетается размножение различных микроорганизмов, в том числе и плесени. Санитарными контролирующими организациями разрешен к использованию без ограничений. Плиты могут иметь готовые канавки для укладки трубопроводов.

Полипропиленовые плиты

Листовой полипропилен

Правила установки подложек

Элементы рекомендуется устанавливать на максимально ровные поверхности, слишком надеяться на рекламные заявления производителей о высокой прочности, допускающей укладку на неровные поверхности, не стоит. Если подложки изготовлены из материалов, содержащих дерево, то обязательно делается гидроизоляция. Кроме тех случаев, когда полы с водяным обогревом монтируются на деревянных перекрытиях.

Монтаж полистирольной системы с применением монтажных матов

Наличие алюминиевой фольги является важным преимуществом. Она не только значительно улучшает показатели теплосбережения, но и служит еще одним гидрозащитным барьером. Специальные подложки не только улучшают качество и эффективность отопительных систем, но и значительно сокращают время выполнения монтажных работ. Не стоит экономить на их приобретении, с учетом всех факторов вложенные деньги не только окупятся, но и принесут немалую прямую прибыль.

Теплый пол: этапы монтажа

Как работает теплопередача?

Для того чтобы разобраться в вопросе, стоит ли использовать фольгированный материал в доме, нам для начала необходимо понять, что такое теплопередача, и каковы ее базовые принципы работы. Так вот, передача тепла — это физическое явление, способное протекать всего двумя способами: контактным и через излучение.

Контактный способ обусловлен тем, что предметы или, как говорится в физике, — тела, находящиеся в одной «связке», то есть непосредственно соприкасающихся, постоянно стремятся к уравновешиванию температур. Другим языком, два тела, которые соприкасаются друг с другом, в итоге станут одной температуры.

Конечно, справедливо это только в том случае, если на них не действует внешний источник энергии. В таком случае, этот процесс передачи тепла от более нагретого источника менее нагретому будет проходить постоянно.

Кстати говоря, этот процесс и называется теплопередачей. Мы разобрались, что он неизбежен, а в нашем случае с теплым полом, еще и постоянен. Передача тепла излучением — это когда одно тело более нагрето, чем среда, в которой он расположен. Если это среда воздушная или газовая (а может быть вообще вакуум), то тело излучает определенные тепловые волны — инфракрасное излучение.

Инфракрасное излучение не греет окружающий воздух, а действует лишь на предметы. Вспомните, что будет, если находиться в непосредственной близости к костру? Ваше лицо буквально загорит, словно на солнце. Или вспомните инфракрасные лампы на ножке — эффект один и тот же, лицо начинает гореть, а воздух остается прежней температуры.

Так вот, излучение действует лишь на предметы, а препятствовать теплопередаче может лишь воздушная прослойка, как следует из свойств утеплителей. Чтобы вы лучше понимали целесообразность использования алюминиевой фольги, давайте рассмотрим, как работает обычный, всем нам известный термос.

Подложки для разных систем теплого пола

Для удобства монтажа и обеспечения безопасности эксплуатации с системами водяного, кабельного и инфракрасного пленочного пола используются разные виды подложек.

Для водяного теплого пола

Для теплого пола, состоящего из труб, наиболее популярным решением является специальная подложка из плотного, достаточно жесткого материала с рельефной поверхностью, выпускаемая в форме плит. Обычно для нее используют формованный пенопласт высокой плотности, на поверхности которого расположены в шахматном порядке выступы (так называемые бобышки) для удобной фиксации труб и обеспечения их изгибов.

Если теплые полы делаются в частном доме, а снизу находится неотапливаемый погреб или неутепленный фундамент, слой пенопласта должен быть максимально толстым.

Гидроизоляционные характеристики этого материала не слишком высоки, поэтому под него нужно обязательно прокладывать пленку, хорошо, если сверху тоже есть влагозащитное покрытие — возможны протечки или прорывы труб.

Если пенопластовая подложка не имеет теплоотражающего покрытия, слой фольги или фольгированного пенополистирола укладывается поверх нее, а если бобышки не позволяют это сделать — под нее, фольгой кверху.

Для электрического пола

Для кабельного или инфракрасного стержневого пола подойдут эластичные рулонные подложки из вспененных полимеров (полиэтилена, полипропилена) либо пробки, с фольгированным или металлизированным покрытием.

Если укладываются пленочные инфракрасные теплые полы, из-за высокого риска короткого замыкания использование фольгированной подложки запрещено, а вот металлизированное покрытие подойдет. Помимо рулонных подложек могут использоваться древесно-волокнистые или магнезитовые плиты и слой металлизированного лавсана поверх них. Строительную алюминиевую фольгу можно стелить под плиты.

Единственный тип теплых полов, который укладывают без подложки — это маты, состоящие из закрепленного на гибком основании нагревательного кабеля. Но только при условии, что в основание интегрирована подложка с теплоотражающим слоем.

Подложки под теплые полы с электроотоплением

Под такие виды теплых полов используются тонкие подложки из технической прессованной пробки, Фольгопласт, Полифом, Термодом, TMpro и другие из вспененных полимеров.

Отражающая теплоизоляция Фольгопласт

Сшитый пенополиэтилен «Полифом»

«Полифом», характеристики

Последние, кстати, намного превосходят своих конкурентов по способности выдерживать нагрузки, за счет такой особенности расширяются сферы их использования. Подложки с увеличенными параметрами по толщине изготавливаются из экструдированного пенополистирола. Материал имеет высокие характеристики физической прочности, может применяться в качестве основания под бетонную стяжку. Подложка применяется под все виды полов с электрическим подогревом, включая и обыкновенные с гибкими проводниками.

Если основание не очень ровное и требуется его выравнивание, то можно применять подложки из клееной фанеры, плит ОСБ и ДСП.

Пол из ОСБ

Лавсановая подложка Изобонд ПП

Во время выбора конкретной марки нужно принимать во внимание два исходных фактора

1. Финишное половое покрытие. Чем оно легче, тем менее прочной может быть подложка. Под ламинат допускается использовать обыкновенные подложки из вспененных полимеров, а под керамическую плитку или искусственный камень применяется подложка из экструдированных материалов повышенной прочности.

   Выбирайте подложку в зависимости от финишного покрытия пола

2. Теплый пол укладывается в новых помещениях или во время ремонта старых. В зависимости от выбранной технологии теплого пола с электрическим обогревом и особенностей несущего перекрытия общая толщина пирога может колебаться от 10–15 до 3–4 сантиметров.

   Пирог теплого пола, пример

   Схемы теплых полов

   Эти параметры следует учитывать во время проектирования высоты дверных и оконных проемов. Во время ремонта нужно принимать все строительные мероприятия по уменьшению толщины теплого пола – не придется решать проблемы с уменьшением высоты дверей и т. д. Идеальный вариант – смонтированный теплый пол не мешает открыванию/закрыванию дверей, допустимый – дверное полотно и вертикальные наличники нужно на несколько сантиметров снизу подрезать. Наиболее неприятный вариант – возникает необходимость приподнимать перемычку дверного проема, система обогрева требует переделки.

Под линолеум используют только жесткие подложки и или делают стяжку небольшой толщины. Технология укладки подложек зависит от материалов изготовления, во время производства работ нужно руководствоваться инструкциями производителей.

Разновидности

Подложка под трубы теплого водяного пола может изготавливаться из разных материалов, способных обеспечивать необходимые свойства. Приведем примеры наиболее распространенных вариантов:

• плиты пенополистирольные – изготавливаются экструзионным способом, что придает материалу хорошую прочность и плотность. Ячейки закрытого типа, что оказывает положительное влияние на устойчивость к воздействию влаги – плитам не страшен продолжительный контакт с влажной средой. Первоначальные показатели не меняются даже от нагрева до ста тридцати градусов тепла. Пенополистирол в своей структуре имеет не более двух процентов полистирола, остальное приходится на воздух. Такая особенность улучшает теплосберегающие свойства материала. Используя этот материал в качестве подложки для водяного напольного отопления, необходимо предусматривать температурные швы, исключить образование мостиков холода на стыковочных участках. Пенополистирол в процессе монтажа легко разрезается острым ножом, что минимизирует количество отходов. Стыковочные участки заделываются строительной пеной. Чтобы улучшить сбережение тепла, поверхность подложки накрывают фольгой. Чаще всего такая подложка применяется в новых домах, чтобы учесть высоту помещений проектным решением,
• подложка из пробкового материала – наиболее удачное решение его применения в данном качестве. Для изготовления используется экологически чистая кора пробкового дерева. Ее предварительно измельчают, добавляют специальные компоненты связующего действия. Массу прессуют и просушивают, продукция реализуется рулонами или листами. Такая подложка отличается высокими теплозащитными свойствами, способна выдержать большие нагрузочные воздействия. Чтобы улучшить эксплуатационные характеристики, лицевую сторону подложки под водяной теплый пол укрывают фольгированным материалом,
• плиты полипропиленовые – оптимальное решение тепловой изоляции водяной отопительной системы. Материал не боится повышенного температурного режима и влаги, стоит приемлемо. При нагревании его поверхность не выделяет вредные вещества, не подвергается воздействию химических соединений. В плитах могут быть канавки, подготовленные для прокладки труб,
• ОСП или ДСП – оба варианта применяются давно, по ним можно прокладывать трубы большого диаметра. Подложки отличаются показателями прочности, по способности сохранять тепло относятся к среднему классу. При их использовании должно соблюдаться обязательное требование по устойчивости к воздействию влажной среды,
• пленка металлизированная на натуральной лавсановой основе – современный вариант, используемый для обустройства любой системы теплого пола. Он не рвется, может применяться по неровной поверхности, ускоряя и упрощая монтажные работы. Даже под воздействием высоких температур подложка способна сохранять первоначальные характеристики. Есть и отрицательные стороны – отличается возможностью впитывать влагу, подразумевает устройство гидрозащитного слоя.

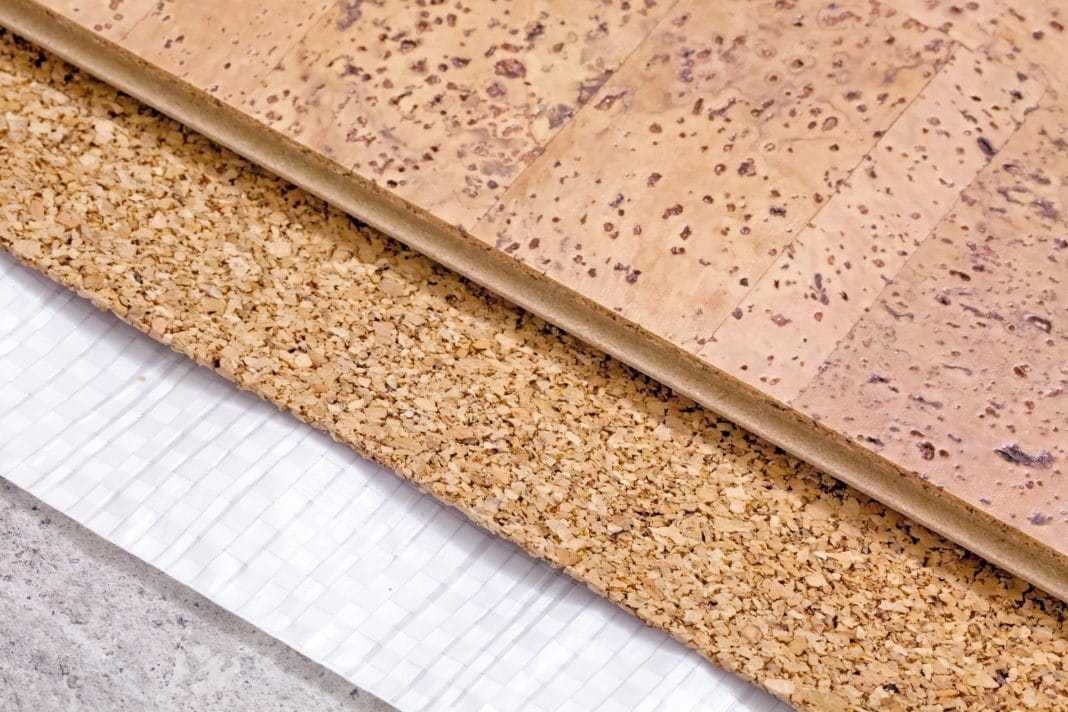

Подложка из пробкового материала

Пробковая подложка

Материал универсального применения, один из наиболее удачных вариантов утепления полов с водяными системами обогрева.

Пробковый утеплитель для теплого пола

Экологически чистый материал, изготовлен из коры пробкового дерева. Сырье предварительно измельчается, в массу добавляются специальные связывающие компоненты. Масса прессуется и сушится на производственных линиях. Готовая продукция реализуется листами или в рулонах. Пробковая подложка обладает высокими показателями теплозащиты, может выдерживать значительные нагрузки. Для улучшения эксплуатационных показателей лицевая поверхность закрывается фольгой.

Пробковая подложка

Пробковая подложка

Виды подложек для теплого пола

На неопытный взгляд может показаться, что, чем толще слой подложки, тем лучше. Некоторые, не посоветовавшись со специалистом, даже монтируют несколько слоёв материала, стремясь увеличить изолирующие свойства подложки. Но на деле подобный энтузиазм способен привести к плачевным результатам и дополнительным расходам.

Слишком толстый и плотный слой будет препятствовать обогреву помещения (не стоит забывать, что ламинат сам по себе обладает плохой теплопроводностью), и все преимущества тёплого водяного пола будут потеряны.

Если элементы напольного покрытия будет поддерживать излишне толстое и рыхлое основание, то при давлении и нагрузках на пол оно будет проминаться. Это приведёт к трещинам и деформациям панелей, поломке замков и деформации швов. Напольное покрытие быстро потеряет свой презентабельный вид и станет скрипеть.

Специалисты сходятся во мнении, что оптимальная толщина подложки под ламинат в сочетании с тёплым водяным полом должна варьироваться от 2 до 5 мм. На ровное основание достаточно самого тонкого слоя. При мелких неровностях лучше подобрать подложку толщиной в 3-4 миллиметра, однако общая высота промежуточного слоя и ламината не должна превышать одного сантиметра.

Пенополиэтилен

Этот материал имеет и второе, более короткое название – изолон. Вспененный полиэтилен обладает рядом преимуществ:

• он обладает высокой влагостойкостью;
• отлично компенсирует неровности основания;
• многие марки имеют слой фольги, повышающий теплоизолирующие свойства подложки;
• невосприимчив к бытовой химии;
• не провоцирует размножение плесени, грибка, насекомых;
• легко монтируется при помощи обычного канцелярского скотча и практически безотходен при укладке.

Вместе с тем пенополиэтилен не слишком прочен и легко рвётся. Не рекомендуется использовать изолон в помещениях с низкой влажностью: при работающем отоплении он способен накапливать статическое электричество. Зато его цена невелика и по карману каждому потребителю.

Пробковая подложка

Прессованная пробковая подложка выпускается в нескольких вариантах: с резиной, с битумом, крошка пробкового дуба. В магазинах можно встретить как рулоны, так и готовые нарезанные листы этой разновидности подложки под ламинат.

Преимущества пробки:

• обладает низкой теплопроводностью, благодаря чему считается одним из самых теплосберегающих материалов;
• значительная упругость позволяет пробке восстанавливать свою форму даже после значительных нагрузок; это свойство предохраняет от поломки замки и продляет срок службы ламината;
• являясь материалом естественного происхождения, пробка тем не менее не подвержена гниению и препятствует росту плесени.

Из минусов пробковой подложки для тёплого водяного пола уместно отметить высокую гигроскопичность: пробка не боится влаги, но легко её пропускает. Плотность пробкового покрытия имеет и ограничение по использованию: ее нельзя укладывать на неровный пол.

Пенополистирол

Это материал с ячеистой структурой, не теряющий своих свойств в диапазоне от -180 до +180 градусов.

Обладает отличными теплоизолирующими свойствами и доступной ценой. Хорошо защищает от влаги благодаря фольгированному или пропиленовому покрытию и отлично подходит для ванной, кухни или любого помещения с водяной системой подогрева пола.

Пенполистирол не требует особых навыков монтажа, с его укладкой вполне справится даже новичок: листы выпускаются с готовой разметкой. Этот вид подложки не подвержен деформациям и имеет долгий срок службы.

Перфорированная подложка

Перфорированные – то есть, имеющие мелкие отверстия – подложки были разработаны специально для систем «тёплый пол». Изготавливаются они обычно из вспененного полистирола, выпускаются в виде листов и полотен.

Отмечая высокую эффективность и износостойкость перфорированной подложки, специалисты рекомендуют использовать именно ее при сочетании ламината с тёплым водяным полом.

Фольгированная минеральная вата

Этот вид подложки под ламинат (да и под любое другое покрытие) крайне нежелателен при установке водяного тёплого пола. Причина заключается в том, что в случае протечки минеральная вата напитается влагой, потеряет все свои свойства и безнадёжно испортит ламинат.

Помимо своей «водобоязни» при нагреве минеральная вата выделяет в воздух вредные вещества. Поэтому данный вид подложек не рекомендован для использования в жилых помещениях.

И, конечно, не стоит пренебрегать советами специалистов и консультантов строительных магазинов.

О том, какие бывают подложки и утеплители для теплого пола, смотрите в следующем видео.

Требования к подстилочному материалу

Характеристики подложки подбираются зависимо от типа черновой основы, финишного покрытия и эксплуатационных особенностей водяного пола. Однако существует базовый перечень свойств, которому должен соответствовать любой из видов подстилочного материала.

Прочность и упругость. Как правило, контур отопления вмурован в цементно-песчаную стяжку. Немалую нагрузку на подложку оказывают и сами трубы водяной системы, особенно изготовленные из металла.

Подкладочный материал не должен безвозвратно деформироваться, прогибаться и изменять свою толщину

Важно, чтобы подложка имела способность к восстановлению первоначальной формы после снятия нагрузок. Низкая теплопроводность

Оптимально, если теплоемкость материала сочетается с его незначительной толщиной. Система водяного пола уменьшает высоту помещения, в зависимости от типа подложки размер «пирога» может составлять 5-15 см

Низкая теплопроводность. Оптимально, если теплоемкость материала сочетается с его незначительной толщиной. Система водяного пола уменьшает высоту помещения, в зависимости от типа подложки размер «пирога» может составлять 5-15 см.

Положительный эффект дает способность подложки к теплоотражению, что обеспечивает наличие фольгированной пленки, обладающей рефлекторными свойствами.

Высокие гидроизоляционные свойства. Важная характеристика – процент максимального водопоглощения. Материал не должен впитывать и пропускать через себя влажность.

Допустимый коэффициент водопоглащения – не более 2-4%. Использование такой подложки допустимо, если материал способен полностью высохнуть без демонтажа пола – исключительно за счет естественной вентиляции

Стойкость к температурным перепадам. Заявленные свойства подложки должны сохраняется при разных температурных режимах

При выборе важно оценить такой показатель, как допустимые температуры эксплуатации. Значение граничной величины – не менее +70°С

Кроме обозначенных требований, подложка не должна выделять токсичных, вредных веществ. Несомненный плюс – низкая цена, легкость монтажа.

Практичны в применении – подложки-пазлы. Маты собираются в единое полотно по типу конструктора – это дает возможность с легкостью подстраивать отопительный контур под конфигурацию помещения

К чему приводит экономия на утеплителе

Для примера возьмем помещение площадью 50 квадратных метров.

Обычно используют пенополистирол с бобышками, стоимость 1 кв. метра в среднем 600 рублей, толщина – 2 см. В большинстве случаев данной толщины недостаточно для утепления, за исключением южных регионов. Дополнительное утепление до 4 см обойдется еще в 150 рублей на каждый квадратный метр. Итоговая сумма составит 7 500 рублей. Об экономии на эту сумму и идет речь при выборе утеплителя. Хозяин дома стремится сократить расходы и часто выбирает самый дешевый вариант – подложку для теплого пола, вместо самого утеплителя. В конечном итоге,  экономный владелец дома отапливает улицу и тратит еще больше средств для поддержания комфортной температуры в помещении.

Расчет стоимости водяных теплых полов

Перед нами два помещения:

1. первое с нормальным, качественным утеплителем необходимой толщины;
2. второе – с подложкой для теплого пола под утеплитель и «экономным» хозяином.

В первом доме, с утеплителем в 4 см, тепловой поток в помещение превышает тепловой поток вниз в три раза. Все тепло, за которое платит хозяин дома, используется для обогрева помещения, а не улицы! В доме «экономного» хозяина тепловой поток вверх (в помещение, которое нужно обогреть) практически равен тепловому потоку вниз (на улицу, в никуда). Сорок ватт с квадратного метра улетает «в трубу».

•  На 1 квадратном метре с подложкой для теплого пола мы теряем 40 Вт, на 50 квадратных метрах – 2000 Вт.
• 1 кубический метр природного газа дает 10 кВт тепловой мощности и стоит 4,5 рубля (цена зависит от региона, от 4 до 8 рублей).
• 10 00 Вт/2000Вт = 5 часов – на столько хватает 1 кубометра природного газа на потери тепла.
• Котел работает в среднем 12 часов в сутки. 12/5=2.4 кубометра газа тратиться в сутки на отопление улицы.
• 2.4 (кубометра) х4.5 (рубля)х30(дней)х7(месяцев отопительного периода) = 2 268 рублей в год.

За утеплитель заплатили 7500 рублей/ 2268 рублей = 3, 3 года – период окупаемости утеплителя. При использовании подложки для теплого пола тепловые потери увеличатся! Данные материалы не являются утеплителями!

При использовании утеплительных материалов с недостаточной для полноценной теплоизоляции толщиной или при использовании фольгоизола, изолина (они же подложка для теплого пола) хозяин дома теряет много тепла в нижнем направлении. Это или неразумная экономия, или серьезное заблуждение собственника жилья. Потери тепла в этом случае сопоставимы с тепловым потоком, поступающим в помещение. Использование качественного утеплителя необходимой толщина окупается в среднем за 3-3,5 года эксплуатации теплого пола, при использовании в качестве источника энергии природного газа. Природный газ при этом является самым дешевым источником энергии. Если говорить о других источниках, то утеплитель может окупиться за 1 отопительный период (т.е. за 7 месяцев).

Полипропиленовые плиты

Один из оптимальных вариантов теплоизоляции водяного подогрева, не боится повышенной температуры и влажности, по стоимости самый дешевый материал. Не боится агрессивных химических соединений, не выделяет вредных веществ во время нагревания. Имеет низкие показатели горючести, не поддерживает открытого горения. На поверхности угнетается размножение различных микроорганизмов, в том числе и плесени. Санитарными контролирующими организациями разрешен к использованию без ограничений. Плиты могут иметь готовые канавки для укладки трубопроводов.

Полипропиленовые плиты

Листовой полипропилен
