Сортамент стальных труб ГОСТ — таблица размеров, диаметра, толщины

Таблица внутреннего и внешнего диаметра труб.

На сегодняшний день таблицы диаметров стальных труб актуальны по той причине, что практически во всех сферах строительства используются трубы из разных видов пластика и металла. Для того, чтобы можно было легко разобраться в этом разнообразии материала и научится их совмещать были разработаны нормативные документы, типа — таблицы диаметров стальных труб и их соответствия полимерным трубам. Для расчета веса трубы, либо длины трубы вы можете воспользоваться трубным калькулятором.

Таблица диаметров стальных и полимерных труб.

Наружный диаметр(Dh), трубы, в мм по ГОСТ и DIN / EN

Наружный диаметр трубы D, мм

Условный диаметр (Ду, Dy) – это номинальный размер (в миллиметрах) внутреннего диаметра трубы или его округленная величина, в дюймах.

Условный проход представляет собой округленный номинальный размер внутреннего диаметра. Округляется он всегда только в большую сторону. Определяется величина условного диаметра стальных труб ГОСТом 355-52.

Условные обозначения и ГОСТы:

• DIN / EN – основной евросортамент для стальных труб по DIN2448 / DIN2458
• Трубы стальные водогазопроводные – ГОСТ 3262-75
• Трубы стальные электросварные – ГОСТ 10704-91
• Трубы стальные бесшовные ГОСТ 8734-75 ГОСТ 8732-78 и ГОСТ 8731-74(от 20 до 530 мм).

Классификация стальных труб по наружному диаметру (Dн).

10; 10,2; 12; 13; 14; (15); 16; (17); 18; 19; 20; 21,3; 22; (23); 24; 25; 26; 27; 28; 30; 32; 33; 33,7; 35; 36; 38; 40; 42; 44,5; 45; 48; 48,3; 51; 53; 54; 57; 60; 63,5; 70; 73; 76; 88; 89; 95; 102; 108.

114; 127; 133; 140; 152; 159; 168; 177,8; 180; 193,7; 219; 244,5; 273; 325; 355,6; 377; 406,4; 426; (478); 530.

530; 630; 720; 820; 920; 1020; 1120; 1220; 1420.

Малый внешний диаметр стальных труб используется для строительства водопроводных систем в квартирах, домах и прочих помещениях.

Средний диаметр стальных труб применяется для строительства городских водопроводов, а также в промышленных системах сбора сырой нефти.

Большие по диаметру стальные трубы необходимы для строительства магистральных газо- и нефтепроводов.

Стандарт внутреннего диаметра труб.

Существует стандарт внутреннего диаметра труб, который принят в большинстве государств мира. Внутренний диаметр труб, измеряется в миллиметрах. Далее представлены наиболее распространенные внутренние диметры труб:

Внутренний диаметр стальных труб обозначается (Dвн). Существует так же определенный стандарт диаметра труб, обозначается он термином «условный проход (диаметр)». Обозначается он Dу.

Внутренний диаметр трубы можно рассчитать по следующей формуле: Dвн = Dн — 2S.

См. также

Диаметры стальных труб

Диаметр стальной трубы определяется по внешнему диаметру для электросварных и бесшовных труб, а для вгп – по диаметру условного прохода (часто обозначается как Ду). То есть, внутренний диаметр труб — Dу, наружный диаметр труб Dн, диаметр резьбы — G.  Размер труб определяется в миллимерах, но трубы ВГП часто обозначают в дюймах («).

Размер труб ВГП (ГОСТ 3262-75)

Основные размеры трубы : 15 мм (1/2″ дюйма); 20 мм (3/4″); 25 мм (1″); 32 мм (1 1/4″ дюйм с четвертью); 40 мм (1 1/2″); 50 мм (2″). Существуют также следующие Ду: 10 мм, 65 мм, 80 мм, 90 мм, 100 мм и даже 125 мм – но они используются редко и, как правило, заменяются другими видами стальных труб (например, электросварной). Наиболее часто для стояков применяются трубы 3/4″, для внутренней разводки 1/2″.

Трубы э/с (ГОСТ 10704-91)

Э/с прямошовные трубы бывают следующих наружных диаметров (в миллиметрах): 10; 12; 13; 14; 16; 17; 17,5; 18; 19; 20; 21,3; 22; 24; 25; 26; 28; 30; 32; 33; 33,7; 36; 38; 40; 42; 43; 45; 48; 51. При диаметре до 57 мм используется ВГП труба соответствующего размера. Наиболее популярны прямошовные трубы по ГОСТ 10704-91 размером от 57 мм и выше. Их основные диаметры: 57; 60; 63,5; 76; 89; 102; 108; 114; 127; 133; 140; 146; 159; 168; 178; 193; 219; 245; 273; 325; 377; 426; 530.

Сварные трубы для газо- нефтепроводов (ГОСТ 20295-85)

Начинаются с диаметра 159 мм и до 530 мм идут с такими же размерами, как и трубы по ГОСТ 10704-91. Основные более крупные диаметры (в миллиметрах): 630, 720, 820, 1020,1220, 1420.

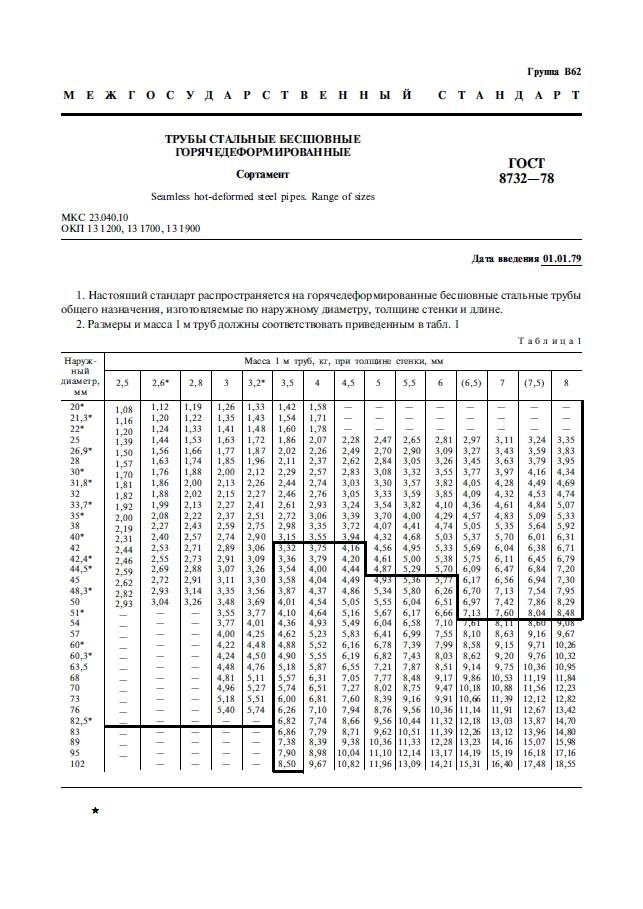

Размер труб г/к бесшовные (ГОСТ 8732-78)

Часто используемые диаметры бесшовных горячедеформированных труб (мм): 32; 38; 42; 45; 51; 54; 57; 60; 63,5; 68; 70; 73; 76; 83; 89; 95; 102; 108; 114; 121; 127; 133; 140; 146; 152; 159; 168; 180; 194; 203; 219; 245; 273; 325; 351; 426.

Заводы производители могут изготавливать любые размеры труб по требованию заказчика.

Внутренние диаметры труб

Согласно стандартному ряду, принятому в большинстве стран, трубы имеют следующие внутренний диаметр, измеряемый в мм: 6, 10, 15, 20, 25, 32, 40, 50, 65, 80 ,100, 125, 200 и т.д.

Применяется так же система измерения по диаметру резьбы в дюймах. 1″ = 25,4 мм.

В таблице указаны размеры труб (диаметры) в мм и дюймах:

При монтаже системы из стальных труб для жилых зданий обычно используют трубы с размером внутреннего диаметра Dу = 15, 20 и 32 мм.

Чугунные безнапорные трубы с диаметром Dу = 50 и 100 мм наиболее часто используемые.

В настоящее время для прокладки внутридомовых трубопроводов все чаще используют трубы из полимерных материалов, которые вытесняют чугун и сталь.

Следует указать, что в зависимости от вида используемого материала при изготовлении труб используют разные системы обозначения. В большинстве случаев стальные и чугунные трубы обозначают по условному проходу или внутреннему диаметру. Трубы из меди, некоторые виды стальных труб, трубы из полимерных материалов обозначают по наружному диаметру. Поэтому следует внимательно относиться к выбору необходимой трубы, а так же учитывать толщину стенки.

Наружные диаметры труб и толщина стенки труб

Размеры пластиковых канализационных труб

В наше время на смену прежним чугунным и металлическим канализационным трубам пришли трубы из пластика. Они постепенно вытесняют из употребления старые материалы для монтажа канализации, так как обладают лучшими техническими характеристиками.

К преимуществам пластиковых канализационных труб относятся:

• простота и быстрота монтажа: их легко резать и соединять;
• маленький вес: легко транспортировать и передвигать, с монтажом свободно может справиться и один человек;
• невозможность порчи от коррозии и отсутствие шероховатостей, на которые могут постепенно нарастать продукты распада, на внутренней части труб;
• долговечность: производителем гарантируется пятидесятилетний срок эксплуатации пластиковых канализационных труб, а в действительности они прослужат и дольше.
• дешевизна: по сравнению с чугунными и металлическими, пластиковые трубы стоят сущие копейки.

К недостаткам труб для канализации из пластика относятся:

• повышенная, по сравнению с чугунными, шумность: это ощущается в панельных многоквартирных домах с высокой звукопроницаемостью;
• восприимчивость к высоким температурам: при температуре внутри трубы выше девяносто градусов труба постепенно размягчается и деформируется. Но в канализации, как правило, не создаётся надолго таких высоких температур.

Стандарты и сортамент

Параметры и размеры пластиковых канализационных труб зависят от их области их применения – внутренняя это труба или наружная. У наружных больше толщина стенок, а, следовательно, и прочность. Различаются трубы из пластика и по материалу, из которого изготовлены:

1. Трубы из полипропилена (ПП), самый распространённый вариант, производятся согласно ГОСТ 26996-86, который определяет состав ПП и сополимеров. ГОСТ не устанавливает для них определённого стандарта «трубы пластиковые канализационные размеры». Но в условиях рыночной экономики стандартные размеры ПП-труб сложились самостоятельно: в продаже представлены следующие диаметры канализационных пластиковых труб: 32, 40, 50 и 110 мм; варианты длины: 150, 250, 500, 750, 1000, 2000 и 3000 мм.
2. Трубы из полиэтилена высокой плотности (ПВП) выпускают согласно ГОСТ 22689.2-89. Поскольку они производятся смотанными в катушки и нарезаются на отрезки любой нужной длины, ГОСТ устанавливает только их диаметры: 40,50, 90 и 110 мм.ПВП-трубы делятся на напорные и безнапорные. Для напорных труб ГОСТ 18599-83 предписывает диаметр канализационной пластиковой трубы от 10 до 1200 мм.
3. Трубы из поливинилхлорида (ПВХ). Размеры канализационной пластиковой трубы этого вида устанавливает ГОСТ 51613-2000. Согласно его предписаниям, ПВХ-трубы должны быть от 10 до 315 мм в диаметре, при длине от 4 до 12 м.

Диаметры стальных труб: таблица размеров

Одна из главных размерных характеристик металлических труб – это их диаметр.

Их классификация по данному параметру, а также толщине стенок, дает возможность осуществлять проектные расчеты для транспортирования по трубопроводу того либо иного типа вещества.

Главные параметры стальной трубы

Стандартные параметры диаметров и системы измерения для труб

Такими могут быть диаметры стальных труб

Стандартные диаметры стальных труб значительно облегчают работу проектировщиков при выборе ими для сборки того или иного типа трубопровода.

Перед тем, как говорить о том, какими бывают диаметры труб и для какого вида трубопроводной системы их можно использовать, нужно рассмотреть их основные размерные характеристики.

По данным параметрам и определяются трубные диаметры ТУ и ГОСТом.

Это важнейшие значения, потому как для каждого из конкретных диаметров труб ГОСТом определяется и соответствующая толщина их стенок.

О видах диаметров труб

Итак, какие бывают диаметры стальных труб.

1. Условный диаметр (Ду, Dy) – это номинальный размер (в миллиметрах) внутреннего диаметра трубы или его округленная величина, в дюймах.
2. Номинальный диаметр труб (Дн Dn,).
3. Наружный диаметр стальных труб. Они классифицируются именно по этому признаку: малые размеры – от 5 мм и до 102, средние размеры – от 102 мм и до 426, большие размеры — 426 мм и больше.
4. Толщина стенок труб – важный сопутствующий параметр.
5. Внутренний диаметр стальных труб – также их главная габаритная характеристика. Это касается и соединительных элементов — фитингов системы.

Наряду с обширным ассортиментом металлических аналогов, почти во всех сферах строительства используются сейчас и трубы из разных видов пластика. Вследствие этого и были разработаны нормативные документы, например — таблица диаметров стальных труб и их соответствия полимерным.

Они дают возможность точно осуществлять выбор труб при проектировании той или иной транспортной сети.

Измерительные системы

Условный проход(Dy) трубы, в мм

Диаметр ее резьбы (G),в дюймах

Наружный диаметр(Dh), трубы, в мм

Стальная шовная труба, водо- и газопроводная

Бесшовная стальная труба

В таблице приведены размеры разных типов труб, в миллиметрах и дюймах.

В газо – и водоснабжении до сих пор активно используются стальные трубы. Диаметр труб стальных исчисляется в дюймах, например — 1″ или 2″, либо их долях – 1/2 или 3/4″. Когда осуществляется сборка трубопровода, диаметры труб которого определены в дюймах, трудностей у вас не возникнет.

Однако когда появляется нужда смены либо монтажа комбинированных систем, например — стальные трубы + пластиковые или медные аналоги, то, с тем, чтобы грамотно выбрать параметры, таблица диаметров труб стальных будет незаменимым помощником для специалиста.

Этот документ определяет точные метрические размеры стальных труб и их соответствие пластиковым.

В соответствии со стандартным рядом, принятым в большинстве государств мира, трубы обладают внутренним диаметром, исчисляемым в миллиметрах:

Используется и система измерения диаметра труб в дюймах. 1 дюйм примерно равен 2.54 см.

При сборке транспортной системы для жилых построек, состоящей из стальных труб, как правило, берутся трубы, имеющие внутренний диаметр 15 мм, 20 мм либо 32 мм.

Стальные трубы большого диаметра, используемые в канализационных системах, а также чугунные безнапорные аналоги, имеют диаметр в 50/100 мм.

Зачем надо точно знать диаметр укладываемых труб

Точная величина диаметра, который имеет стальная водопроводная труба, дает возможность просчитать объем транспортируемого по системе вещества

Для использования в быту, знание обо всех особенностях применяемых диаметров труб особенно важно

Например, если вам необходимо осуществить ремонт отопительной системы своего дома, диаметр труб надо рассчитать так, чтобы в зимний период отопление обогревало все жилые помещения равномерно.

Размер стальных, алюмопластиковых либо полипропиленовых труб, можно без труда рассчитать и самостоятельно, без использования соответствующих таблиц.

Для нахождения диаметра труб, предназначенных для отопления, существует формула: D = sqrt ((314∙Q)/ (V∙DT)), в которой символы означают:

• D – внутренний диаметр необходимых труб;
• Q — это тепловой поток, измеряемый в кВт;
• V обозначает скорость теплоносителя, в метрах в секунду;
• DT – это разность температур, на входе и выходе системы, в градусах Цельсия;
• sqrt – квадратный корень.

Чтобы просчитать диаметры труб стальных — таблица необходима для оптимизации вашей работы. Таким образом, вы выиграете много рабочего времени.

Трубы отличаются между собой

Перед началом описания инструкции по монтажу требуется дать определение материалам, разновидностям и сфере применения. Выбор труб по принципу цены или наличия в строительном магазине недопустим. Неправильный выбор чреват возникновением трудностей после монтажа. Они могут заключаться в возникновении протечек, трещинах и деформации. Это приводит к необходимости переделывать систему, нести дополнительные затраты.

Гидравлические расчеты определяют размерную сетку для труб. Коммуникации отличаются между собой и требуют разного диаметра трубы. Линейка диаметров составляет от 16 до 110 мм обеспечивает практически все варианты и потребности монтажа. Практика показывает, что потребности квартиры удовлетворяются трубами диаметром до 50 мм, исключения бывают редко. Трубы большего диаметра магистральные. Они требуют особенного подхода к монтажу и редко встречаются в работе домашнего мастера.

Если на трубе присутствуют цветные полосы, то они будут нести информационную нагрузку, понятную для всех. Синяя полоса говорит о применении изделия для потребностей холодного водоснабжения. Красная полоса говорит о предназначении выдерживать высокие температуры в процессе эксплуатирования. Маркировка цветом приблизительная и несет минимальную информационную нагрузку. Отдельные разновидности изделий не обременены даже такой маркировкой. Линия на трубах помогает определить нагрузку, свойства и становится ориентиром при стыковке на швах. Линия — удобный ориентир при монтаже.

Буквенно-цифровая маркировка несет основную часть информации. Искать ее нужно на внешней стенке изделия. Здесь стоит проявить особую внимательность и вникнуть в написанное производителем.

Полипропиленовая труба имеет обозначение PPR, принятое в качестве международной маркировки полипропилена. Обозначения РРRC, РР-В, РР-Н, РР-3 и другие встречаются при указании разновидности материала. Для удобства пользователя предусмотрена другая система маркировки, учитывающая тип, давление жидкости, перекачиваемые температуры. На практике применяется четыре типа труб: PN-10, PN-25, PN-16 и PN-20. От цифры зависят эксплуатационные свойства трубы и максимальная температура использования. PN-25 применяется для потребностей отопления и выдерживает температуру 95 градусов.

Эксплуатационные свойства имеют прямую зависимости от толщины стенок трубы. Толстые стенки могут выдержать большую температуру и высокое давление.

Полипропилен при своих плюсах имеет существенный недостаток — при перегреве наблюдается существенное линейное расширение. Трубы холодного водопровода, находящиеся внутри здания, не чувствуют на себе отрицательного влияния фактора расширения. Трубы горячего водоснабжения могут более существенно ощущать проблему, испытывать деформацию, появление напряжения внутри конструкции, провисание длинных участков.

Армирование полипропиленовых труб применяется для снижения влияния температурного расширения. Армируют стеклопластиком и алюминием.  Армирующий пояс из стеклопластика располагается по центру толщины стенки трубы, не влияет на пайку.

Алюминиевое армирование делится на два типа. При первом слой фольги располагается в рядом с внешней стенкой изделия. Альтернативный вариант предусматривает прохождение слоя алюминия по центру. Оба типа отличаются по особенностям монтажа и конструкции.

Оба варианта армирования позволяют добиться существенного снижения уровня расширения труб при нагреве. Слой армирующего материала становится барьером против диффузии (проникновения кислорода через поверхность трубы внутри нее).

Проникновение кислородных молекул и их попадание в воду внутрь трубы вызывает ряд отрицательных последствий: существенное повышение газообразования, возникновение процессов коррозии, что очень опасно для котельного оборудования. Надежный армирующий слой существенно снижает отрицательное воздействие на трубы и коммуникации в целом. Трубы с армированием получили широкое применение в отопительных системах. Трубы для водопровода выбирают со стандартным стеклопластиковым армированием, не оказывающим на диффузию значимого эффекта и влияния.

Трубы реализуются отрезками стандартного размера по 2 м и 4 м. Торговые точки режут трубы кратно 1 метру. К трубам добавляются специальные комплектующие: резьбовые фитинги для перехода на другой тип труб, заглушки, муфты, компенсаторы, обводные петли и т.д.

Разнообразие конструкционных элементов и расходных материалов позволяет подобрать варианты для сборки системы любого уровня сложности. Расходники и детали стоят недорого, что позволяет сделать приобретение с нужным запасом для монтажа и использования.

Двутавры стальные горячекатаные с параллельными гранями полок (нормальные двутавры) по ГОСТ 26020-83

Сферы использования

1. В сфере отопления и снабжения горячей водой, как правило, применяются трубы, диаметр которых находится в пределах 40-47 миллиметров.
2. Трубы с диаметром 150 миллиметров – это элементы, которые идеально подходят для систем водоснабжения домов.
3. 273-миллиметровые изделия используют в различных отраслях промышленности: нефтяная, газовая, химическая и т.д.
4. 325-миллиметровые трубы – это материал крупных магистралей и отводов котельных и систем городского водоснабжения.
5. В системах транспортировки топлива, а также в канализационных системах, используются трубы, диаметр которых может составлять от 530 до 1020 миллиметров.
6. 650-миллиметровые трубы активно применяются в строительстве. Из них, например, изготавливают опоры для мостов.

Таким образом, можно говорить что, чем крупнее труба, тем в более ответственных направлениях она применяется. Если для бытового водоснабжения используются трубы с небольшим диаметром, то для транспортировки нефти нужны толстостенные трубы большого диаметра.

Как разобраться с импортными обозначениями

На рынке есть не только изделия отечественных производителей. Есть трубы, маркированные по американской системе. Начнем с того, что они различают два типа труб: pipes и tubes. Оба слова переводятся как труба, но они предназначены для различных систем и требования к ним разные.

Трубы типа Pipes

Тип Pipes — электросварные и бесшовные. Они предназначены для транспортировки жидкостей и газов. Так что это как раз тот тип, который можно применять в наших системах отопления и водоснабжения. Основная характеристика труб типа pipes — внутренний диаметр. В этой группе есть два стандарта прочности, которая определяет толщину стенок и рабочее давление.

• Schedule 40 или standard. В обозначении может стоять st (как на рисунке ниже). Это изделия со стандартной толщиной стенки.
• Schedule 80 или extra heavy. В обозначении стоит EX. Это материал для применения в трубопроводах повышенного давления.

Разница во внутренних диаметрах Pipes разных категорий прочности: стандартных и тяжелых

Как понимаете, при равном наружном размере просвет будет разный. Рассмотрим для примера двухдюймовую трубу. Обозначается она как NPS=2″ внутренний диаметр в различном исполнении отличается:

• standard (стандартные) schedule 40 — 2.067 дюйма (что примерно равно 5,25 см);
• extra heavy (тяжелые) schedule 80 — 1.939 дюйма (приблизительно 4,925 см).

Эти категории нормируют толщину стенки и максимальное рабочее давление. Наружный диаметр остается постоянным, а вместе с толщиной стенки изменяется фактический внутренний диаметр. То есть, NPS=2″ описывает внутренний диаметр, который будет около двух дюймов, но будет меняться в зависимости от толщины стенки. Тут ситуация аналогична нашим стандартам: есть определенный перечень величин, до которых при маркировке округляются фактические параметры. Еще раз: если речь идет о двухдюймовой трубе типа Pipe (в маркировке стоит NPS), надо понимать, что речь идет о внутреннем диаметре, но ровно два дюйма там не будет. Будет либо чуть больше, либо чуть меньше. Аналогично и с другими размерами в дюймах.

Тип Tubes

Словом Tubes обозначают трубы, которые маркируются по наружному диаметру. Внутренний будет зависеть от толщины стенки. Поэтому в этом стандарте еще присутствует понятие gauge, которое можно перевести как калибр. Оно указывает как раз толщину стенки.

Одинаковые диаметры стальных труб не означают одинаковую массу

В маркировке проставляют ASTM. Следующие за аббревиатурой цифры описывают наружный диаметр. В этой группе для нас могут быть интересны медные трубы.

Техники изготовления простых и оригинальных прихваток

Любая идея должна реализовываться домашней мастерицей с использованием схем и эскизов, что значительно упрощает процесс работы. Оригинальные и необычные изделия, наряду с традиционными моделями, можно изготовить в разных техниках:

• вязание крючком, это оригинальная и не сложная техника используемая для изготовления прихваток разных форм и отличающихся эстетичным внешним видом;
• простое сшивание, техника позволяет изготовить не сложные по конструкции изделия, используемые для украшения кухни и защиты рук от горячих поверхностей;
• техника пэчворк, лоскутное шитье используется для создания настоящих произведений искусства, при минимальных затратах материалов и собственного времени.

Самый простой способ изготовить прихватку, это сшить несколько слоев ткани и обязательно использовать утеплитель. Связанные крючком изделия смотрятся празднично и оригинально, для них используют прочные и плотные нитки, которые плохо воспламеняются (тлеют, но не горят).

Сортамент труб и элементы трубопроводных коммуникаций

Трубопроводные сети составляются из следующих основных элементов:

труб разного назначения,

соединительных частей (фланцев, соединительных муфт, колен, угольников, отводов, тройников, крестовин, гребенок и др.),

арматуры (чугунной, стальной и специальной),

Для выбора размеров сечений элементов трубопроводов пользуются системой условных проходов, установленных ГОСТ 356-80 «Арматура и детали трубопроводов. Давления условные, пробные, рабочие. Ряды». Условный проход обозначается D_γ с добавлением цифровой величины условного прохода. Например, условный проход 100 мм обозначается D_γ 100.

Для транспортирования нефти и газа применяются сле­дующие виды труб:

1) стальные бесшовные горячекатаные по ГОСТ 8732-78 «Трубы стальные бесшовные, горячедеформированные. Сорта­мент». Изготавливаются из углеродистой стали марок 10, 15, 20, 25 и низколегированных сталей,

стальные бесшовные холоднотянутые и холоднокатаные по ГОСТ 8734-75 «Трубы стальные бесшовные, холоднодеформированные. Сортамент». Изготавливаются из углеродистой ста­ли марок 10, 15, 20, 25 и легированных сталей,

стальные сварные водогазопроводные (газовые) по ГОСТ 3262—75 «Трубы стальные водогазопроводные. Технические ус­ловия»,

Для перекачки корродирующих нефтепродуктов применя­ются трубы из легированной стали (ГОСТ 550-75 «Трубы сталь­ные бесшовные для нефтеперерабатывающей и нефтехимической промышленности. Технические условия»). Для трубопроводов наружным диаметром до 426 мм используют стальные бесшов­ные горячекатаные трубы из углеродистых и легированных ста­лей.

Для магистральных трубопроводов диаметром более 426 мм применяют электросварные прямошовные или спирально-сварные из низколегированных сталей с более высокими механи­ческими свойствами по сравнению с углеродистыми сталями. Это

позволяет изготавливать трубы со стенками уменьшенной тол­щины.

Трубы, работающие под давлением, должны выдерживать испытательное гидравлическое давление, определяемое по формуле

где δ – минимальная толщина стенки трубы, мм, R – допускае­мое напряжение, МПа, равное 40 % временного сопротивления разрыву, D_B – внутренний диаметр трубы, мм.

Существуют два метода изготовления труб из стальных болванок:

1) непосредственное вытягивание нагретой до пластическо­го состояния болванки с постепенным приданием ей формы трубы,

2) прокатка горячей болванки в пластину (штрипс) нужной толщины, которую затем сворачивают в трубу, а получающийся при этом продольный шов сваривают.

Трубы, изготовленные первым способом, называют цельно­тянутыми, а вторым – сварными.

Цельнотянутые трубы, которые называют также бесшов­ными, изготовляют двумя способами: способом специальной прокатки и способом последовательного расширения. В обоих случаях процесс изготовления трубы начинается с придания бол­ванке строго цилиндрической формы и превращения ее путем «прошивки» сердечником в гильзу со сквозным продольным от­верстием небольшого диаметра.

Процесс изготовления сварной трубы начинают с заготовки длинной и узкой стальной полосы (штрипса) путем резки сталь­ных листов на специальном стане. Затем на другом стане, имею­щем ряд валков, штрипс последовательными этапами изгибается до придания ему формы трубы. Для сварки трубы применяют электродуговую автоматическую сварку под слоем флюса на специальных станах.

Спирально сваренные трубы являются разновидностью сварных труб. Штрипс для них изготовляют в виде узкой сталь­ной ленты, которая, проходя через специальный стан-автомат, из­гибается в спираль по форме трубы. Спиральный шов сваривает­ся автоматической сваркой. Такой шов увеличивает прочность трубы, повышая жесткость и не ослабляя продольного сечения.

Сварные трубы, кроме простоты изготовления и удешевле­ния, имеют перед цельнотянутыми то преимущество, что их можно изготовлять большого диаметра с малой толщиной стенок.

Алюминиевые трубы конкурируют со стальными при сооружении низконапорных газо- и нефтепроводов и промысловых сборных коллекторов. Наибольший диаметр алюминиевых труд составляет 300 мм. Низко- и среднепрочные сплавы алюминия легко свариваются. Применение алюминия делает ненужным ан­тикоррозионные покрытия.

Сортаменты труб 3. Сортамент труб и элементы трубопроводных коммуникаций Трубопроводные сети составляются из следующих основных элементов: труб разного назначения, соединительных частей (фланцев,

Марки и гарантируемые параметры

В таблицах, содержащихся в нормативных документах на трубопрокат, производимый из нержавейки, содержатся различные параметры. В частности, из этих таблиц можно взять информацию о марках сталей, используемых для производства таких труб.

Допустимые отклонения от размеров должны находится в пределах указанных в таблице величин

Знание марки материала, из которого изготовлена труба, позволяет получить представление о том, какие из его параметров являются гарантируемыми. Сюда в частности, относятся:

• А – механические характеристики используемой стали;
• Б – ее химический состав;
• В – соотношение химического состава и механических свойств применяемого сплава.

Диаметр

Наружный и внутренний диаметр стальных труб имеет разные характеристики. Они могут быть следующими.

1. Условным. Отображает номинальный показатель внутренних габаритов.
2. Номинальный. Это фактическая величина габаритов.
3. Наружный. Эта величина является основной при классификации изделий большого объема.
4. Внутреннем. Данная величина очень важна при выборе соединительных элементов к трубам большого объема.

При этом не менее важным становиться и показатель толщины стен у трубопрокатных материалов этого вида.

Также известны определенные фиксированные величины внешнего диаметра этих изделий. Они дают возможность выбрать необходимые размеры с учетом предварительных задач проектируемого сооружения.

В реалии наружный диаметр в определенных ситуациях играет значимую роль. К примеру, при сооружении узлов для слива в помещениях, потому, что в этой ситуации крепежные детали подбирают, беря в учет значения внешнего диаметра основных элементов.

Способы производства

По способу изготовления различают трубы:

• Электросварные с прямым швом;
• Электросварные со спиральным швом;
• Бесшовные горячедеформированные;
• Бесшовные холоднодеформированные.

Электросварные прямошовные

Эти стальные трубы сортамент имеют согласно ГОСТ 10704-91: внешний диаметр трубы от 10 до 1420 миллиметров при толщине стенки от 1 до 32 мм .

Помимо размеров, стандарт регламентирует предельно допустимые отклонения:

Допускается превышение размера мерной трубы:

Кроме размеров, стандарт устанавливает степень овальности трубы и равномерность толщины ее стенок.

Электросварные со спиральным швом

Сортамент стальных круглых труб со спиральным швом указан среди прочих требований в стандарте 8696-74

Полный список возможных размеров выглядит так:

На магистральные трубы — свой стандарт

Горячедеформированные бесшовные трубы

Сортамент стальных бесшовных труб горячей деформации содержится в ГОСТ 8732-78. Таблица размеров слишком велика, чтобы привести ее целиком; она включает трубы диаметром от 20 до 550 мм при стенках толщиной от 2,5 до (только не пугайтесь) 75 миллиметров. Возможно, вам покажется любопытным, что погонный метр трубы 550х75 весит 878 кг.

Холоднодеформированные бесшовные

В отличие от предыдущих, механическую обработку гильза — заготовка для такой трубы — проходит в холодном виде. Эта труба стальная сортамент имеет по ГОСТ 8734-75; полный перечень возможных размеров и здесь огромен, поэтому ограничимся указанием крайних размеров: диаметр 5-250 мм, толщина стенок 0,3 — 24 мм.

Труба изготавливается мерной и немерной длины от 1,5 до 11,5 метра.

Для каких целей определяется масса труб из стали

Стальные трубы широко используются в строительной сфере. В любом проекте можно встретить информацию о том, какую массу имеет водопроводная коммуникация, проложенная в постройке. То же самое касается других трубопроводных систем и конструкций, выполненных из профильного проката. Вес водогазопроводных стальных труб вычисляется несколькими способами. Для чего еще требуется расчет данного параметра?

Вычисление веса металлических труб производится перед транспортировкой изделий.

Теоретическая масса необходима для продажи, так как реализация труб осуществляется с учетом массы, а не длины. Таким образом, определение этого показателя дает возможность вычислить стоимость отдельно взятой партии.

Расчет массы данных изделий используется в строительстве для определения прочности будущей конструкции. Этот параметр позволяет узнать, какие нагрузки сможет переносить каркас, изготовленный из труб.

На заметку! Нахождение удельной массы помогает увеличить точность расчетов, так как реальные значения нередко не совпадают с ГОСТами.

И, наконец, вычисление веса металлических труб производится перед транспортировкой изделий. Перевозка должна производиться на специальном грузовом оборудовании с учетом возможной нагрузки. При заключении договора, в котором указывается количество изделий и их масса, следует быть уверенными, что транспортировка будет осуществлена за одну поездку.

Знать вес труб необходимо для продажи, так как реализация материала осуществляется с учетом массы, а не длины.

Таким образом, знание массы стальных труб является необходимым условием при их приобретении. Безусловно, при покупке данных деталей поштучно нет необходимости в подобном расчете. Определение веса в такой ситуации может потребоваться только для того, чтобы рассчитать реальную стоимость изделий.

Прямошовные электросварные трубы

Основная сфера применения прямошовных сварных труб – технологические трубопроводы, рассчитанные на среднее внутреннее давление, но при необходимости они вполне подойдут для монтажа металлоконструкций.

Стандарт стальных труб, созданных данных способом, определяется следующим образом:

• Технологические особенности производства сварных прямошовных труб регламентирует ГОСТ 10704-91;
• Согласно стандарту, внешний диаметр данного типа труб может варьироваться от 10 до 1420 мм, а толщина стенок – от 1 до 32 мм;
• Изделия, имеющие диаметр до 426 мм, могут выпускаться как в мерном, так и в немерном формате, а длина стальной трубы большего диаметра может быть только немерной;
• Кроме обычных труб, на производстве также могут создаваться изделия, имеющие усиленный сварной шов, но в таком случае регламентировать производственный процесс и габариты труб будет ГОСТ 10706.
