Принцип действия и преимущества водяного насоса «Ручеек»

1 Сфера применения

Технические характеристики вибрационного насоса Ручеек, Малыш и Водолей для добычи воды из скважины позволяют его применять для решения большинства бытовых задач — вроде откачки затопленного погреба или осушения канавы или бассейна.

Возможности вибрационного насоса Ручеек, Малыш или Водолей несколько ограниченны, потому одновременно стирать, принимать душ и мыть посуду все жильцы не смогут — на это попросту не хватит мощности устройств, которые принято считать «дачными».

Это связанно с тем, что погружной скважинный вибрационный глубинный насос Ручеек, Малыш или Водолей способен выдавать не более семи литров воды в минуту.

Однако если использовать вибрационный погружной скважинный насос Малыш, Ручеек или Водолей более локально, то его автоматика может обеспечить потребителя достаточным забором воды.

Характеристики забора воды насосов Ручеек, Малыш или Водолей напрямую зависят от показателя глубины используемого водного ресурса.

Чем выше это значение, тем лучше погружной вибрационный скважинный насос будет производить забор и перекачку воды. Стоит также отметить, что ремонт водяного насоса своими руками в большинстве случаев произвести можно достаточно легко.

Погружной вибрационный насос Водолей БЦПЭУ

Как и ремонт, установка насоса своими руками также не отличается большой степенью сложности. Настоятельно не рекомендуется производить подключение своими руками насоса с нижним забором одновременно к нескольким источникам потребления – автоматика агрегата может не выдержать, и нужно будет проводить срочный ремонт.

1.1 Обеспечение водоснабжения участка

Насосный вибрационный погружной агрегат с нижним забором воды, установленный на даче или огороде своими руками, может быть активно использован для водоснабжения.

Дело в том, что схема подключения агрегата, для обеспечения полива участка предельно проста. Вибрационный погружной насос с нижним забором оснащен на выходе специальным краном, служащим для подключения к системе шлангов.

Вибрационный погружной насос с нижним забором также оборудован выводом для поливочного шланга. Его автоматика вполне способна обеспечить все потребности, связанные с забором воды для полива приусадебного участка.

1.2 Применение в медленно наполняемых источниках

Представленный вибрационный насос активно применяется при создании колодцев или скважин. Дело в том, что после интенсивной эксплуатации скважины или колодца не всегда дается предсказать, как скоро восстановится уровень воды.

Бывает так, что вибрационный насос может производить закачку воды гораздо быстрее, чем она успевает восполняться. Обычно, стандартные агрегаты автоматически отключаются, когда вода в источнике заканчивается, и всю систему нужно перезапускать.

Однако, используя насос Ручеек, можно не беспокоится о таких последствиях даже при заборе из источников с низким и медленным уровнем восстановления.

Погружной вибрационный насос Водолей в комплектации

Это связанно с тем, что у представленного агрегата интенсивность забора значительно снижена, а работа – более стабильна. Кроме того, ремонт такого устройства можно всегда произвести самостоятельно и без особых затруднений.

1.3 Восстановление подвергшейся засору скважины

При непостоянном использовании многие скважины постепенно замываются. Это приводит к снижению уровня воды. Вибрационный насос поможет провести ремонт такой скважины.

Для того чтобы произвести ремонт такого рода, необходимо аккуратно опустить агрегат на близкое расстояние к фильтру и произвести его запуск.

Благодаря работе вибрирующего механизма из фильтра постепенно исчезнут твердые наслоения, что впоследствии приведет к корректной работе скважины.

Насос может помочь в том случае, когда в результате весенних паводков будет затоплен подвал на даче или смотровая яма в гараже. В большинстве случаев, дренажные воды достаточно чистые, потому трудностей с откачкой практически не возникает.

1.4 Заполнение новой системы отопления

Иногда, при строительстве частных домов, отопительная система строится раньше, чем производится подключение дома к централизованной магистрали.

В таких случаях трубы нужно чем-то заполнить. Из резервуара с водой отводится шланг, подключенный к насосу. Второй отвод соединяется со спускным краном радиаторных батарей. Кран открывается и производится запуск агрегата. Таким образом, происходит наполнение системы.

Погружной вибрационный насос Малыш в колодце

Моменты, заслуживающие внимания потребителей

Многочисленные достоинства модели «Ручейка» сопровождает несколько негативных моментов.

• Непереносимость холостого хода. Не оснащенный термозащитой «Ручеек» при работе без поступления воды даже в течение нескольких секунд способен выйти из строя. Причина? Повреждение обмотки за счет перегрева.
• Резьбовые соединения насоса «Ручейка» очень часто раскручиваются. Спровоцировано это беспрерывным вибрационным процессом. Но выход всегда есть, стоит только заменить обычные гайки на самоконтрящиеся.
• Со временем на болтах корпуса проступает ржавчина. Алюминиевый корпус насоса «Ручеек» оснащен стальными болтами, которые подвержены коррозии при длительном контакте с водой. Решить проблему легко – заменить существующие детали новыми, выполненными из цветных металлов.
• Замедлить процесс износа резиновых элементов насоса «Ручеек» способен дополнительный фильтр в виде металлической сетки, одетой на всасывающее отверстие агрегата.
• Чрезмерная или недостаточная фиксация обратного клапана также легко решается. До начала эксплуатации «Ручейка» достаточно подтянуть гайки или отрегулировать крепление.

Насос «Ручеек» как и все агрегаты вибрационного типа чувствителен к перепадам напряжения. Снижение показателей напряжения на 10 % вдвое ухудшает производительность. Радоваться, когда более высокое, чем требуется по техническим характеристикам, напряжение обеспечивает ускоренную работу не стоит. Такой процесс ведет к быстрому износу механизмов. Исключить проблемные ситуации поможет дополнение насоса «Ручейка» стабилизатором напряжения.

Преимущества насосного агрегата «Ручеек»

Помимо своих оптимальных технических характеристик скважинный агрегат «Ручеек» от производителя Белоруссии отличается целым рядом преимуществ:

• Устройство просто в монтаже и обслуживании. К тому же в случае выхода из строя (что может случиться при повышенных нагрузках) насос поддается самостоятельному ремонту.
• Оптимально насос вибрационный типа «Ручеек» может работать беспрерывно до 12 часов. Но с целью сохранения рабочего потенциала производитель настоятельно рекомендует делать технические перерывы каждые 2-3 часа работы насоса примерно на 15 минут.
• Благодаря системе верхнего забора жидкости происходит качественное охлаждение двигателя. Кроме того, именно из-за этого предотвращено попадание мелкого мусора в механизм насоса.
• Прочный корпус из алюминия обеспечивает герметизацию вибрационного насоса. А во избежание повреждения металла при монтаже устройства в скважине производитель рекомендует надевать на корпус насоса специальное защитное прорезиненное кольцо.
• Монтаж вибрационного насоса ручеек в скважину производится на веревке или канате, что позволяет сэкономить на дополнительном оборудовании.
• При этом устройство защищено от перегрева системой тепловой защиты.

Устройство насоса Ручеек и принцип его действия

Практически по конструкции все модели не имеют отличий между собой и условно разделяются на вибрационные и вибрационно-погружаемые.

Их основные элементы:

1. Якорь.
2. Электромагнит, который состоит из 2 катушек и сердечника.

Технические характеристики

Кроме того, что у каждой модификации имеются свои технические характеристики насоса Ручеек, у них имеются и общие, к которым относятся:

1. Мощность. Практически все устройства потребляют 300 Вт.
2. Для бесперебойной работы требуется напряжение сети 220 V .
3. Максимальный напор составляет до 60 м.
4. Производительность. Может быть разной, это полностью находится в зависимости от глубины скважины или колодца. Например, для перекачки воды на высоту 1 м, насос может подать 1,5 куб/час. Если же забор воды производиться на высоту 40 м устройство сможет перекачать всего, лишь 0,43 куб/час (430 л.).

Единственное отличие от всего ряда у насоса марки Ручеек-1М. У него патрубок забора воды расположен внизу корпуса, а у всех остальных моделей он расположен сверху. Это в разы снижает возможность попадания в камеру перекачки крупных частиц, затянутых с водой из ила или песка. А так как корпус при работе находится постоянно в водной среде, полностью исключается перегрев двигателя.

Справка. Насосы, у которых водозабор производится через нижнюю часть корпуса, используются только для перекачки из чистых емкостей где полностью отсутствуют какие-либо отложения.

«Ручеёк» вибрационного типа

При включении устройства, электроток возбуждает электромагнит, который приводит в движение якорь с поршнем. Поршень, в свою очередь, вызывает колебательные движения мембраны. На этом и основана работа вибрационного насоса.

Важный момент – в конструкции «Ручейка» полностью отсутствуют вращающиеся механизмы, поэтому детали устройства не изнашиваются, кроме мембраны.

Также из-за отсутствия трения не появляются побочные продукты, которые часто образовываются при этом процессе (например, металлической пыли). Благодаря этому, рабочий механизм всегда остается чистым, что в итоге длительно не требуется ремонт и увеличивает срок их эксплуатации.

При этом устройство во время работы так же, благодаря отверстиям для забора воды, которые находятся на крышке корпуса, не нагревается и не всасывает в себя ил и различный мелкий мусор со дна колодца или скважины.

Устройство

Корпус насоса делится на две камеры. В одной камере находится приводной механизм помпы, в другой патрубки с входным и выходным клапанами, которые снабжены встроенными запорными клапанами (впускной и выпускной).

Камеры разделяются мембраной из толстой эластичной резины. Она крепится через резиновый амортизатор к штоку, который приводит ее к колебательным движениям.

В камере с приводным механизмом закреплена электромагнитная катушка, вызывающая колебательные движения якоря, который через прикрепленный к нему шток приводит в движение мембрану.

Для обеспечения свободного слива воды после выключения насоса, имеется дополнительный клапан. При работающем устройстве он под давлением жидкости перекрывает сливное отверстие. Как только помпа перестает работать, давление в рабочей камере падает и запорный клапан освобождает сливное отверстие, через которое остатки воды покидают рабочую часть устройства.

Погружные модели практически не отличаются от вибрационных и предназначаются для глубинных работ. Но их не рекомендуется использовать в открытом водоеме и в скважинах с водой, перенасыщенной солями.

Принцип работы

Работа насосного устройства «Ручеек» базируется на вибрации мембраны, за счет чего в проходной камере происходит постоянная смена давления, при котором образуется непрерывный поток воды. Все действия производятся таким образом:

1. При подаче электрического тока вокруг обмотки катушки образуется магнитное поле, втягивающее в себя шток поршня.
2. Мембрана, следуя за штоком, прогибается в сторону камеры, в которой расположен механизм насоса. Благодаря этому в камере забора воды создается разряженное пространство, которое заполняется водой через впускной клапан. Выпускной клапан в это время закрыт.
3. Следующий такт, который наступает после перемены направления переменного тока, вокруг катушки исчезает магнитное поле, шток возвращается на исходную позицию. В это же время впускной клапан закрывается, а выпускной открывается, и вода выталкивается мембраной из заборной камеры в трубопровод.
4. После этого следующим тактом весь процесс запускается снова и так продолжается до отключения устройства с частотой в ритме 100 тактов в секунду, что вызывает вибрацию оборудования.

Техническая информация и принцип действия

«Ручеек» способен поднять воду с глубины до 40 метров. Это значит, что он подойдет для всех абиссинских источников, а в некоторых случаях способен обеспечить дом водой из скважины на песок. Весит он всего 4 кг, что облегчает процесс монтажа. При перекачке использован вибрационный принцип.

Никаких валов, колес, электродвигателей. Внутри установлена мембрана, которая изгибается в ту или иную сторону, меняя объем рабочей камеры. Колебания вызываются электромагнитным полем, которое создается прибором, и имеет динамический характер. Такая система является наиболее надежной, и позволяет перекачивать жидкость с твердыми включениями и растворимыми примесями.

Сломался Ручеек. Что делать

Насос перестал работать? Вы озадачены и не знаете что делать? Не переживайте, выполняйте следующие действия:

Шаг 1. Проверьте состояние внешнего клапана и шланга на герметичность соединений и целостность. Это действие актуально в том случае, если насос находится в воде, но не качает жидкость. Засоренный клапан очищается, а поврежденный – заменяется на новый.

Шаг 2. Ищите причину неисправности в электрической части агрегата, если насосное оборудование не включается вовсе. Причина может быть совсем банальная, например, отсутствие электрической энергии.

Шаг 3. Займитесь поисками причины поломки в механических деталях насоса, если устройство создает вибрационные колебания, но при этом необходимого эффекта нет. Здесь не обойтись без полной разборки насоса. Доверить ее рекомендуется профессионалам или людям, у которых за спиной есть опыт в ремонте насосного оборудования идентичной конструкции.

Достоинства и преимущества

Конструкция и примененные принципы перекачки жидкости обеспечили насосу следующие конкурентные преимущества:

1. Материалы не боятся коррозии и не вступают в реакцию с водой.
2. Имеется резиновое кольцо, которое исключает повреждения от контактов в обсадной трубой.
3. Прибор разрабатывался с учетом требований экологической безопасности, и может использоваться для добычи питьевой воды.
4. Устройство оснащено системами защиты от перегрева и «холостого хода».
5. Отсутствие механических узлов определяет продолжительный срок эксплуатации.
6. Малый вес не перегружает капроновый трос.
7. Все комплектующие есть в свободной продаже, чем обусловлена ремонтопригодность.
8. Оборудование может включаться в автономную систему подачи воды.
9. Крепление к внутренней стенке обсадной трубы не требуется.
10. Подключается к бытовой электрической сети с напряжением 220 Вольт.

Цикл непрерывной работы не ограничен, и насос может работать сколь угодно долго. Но чтобы дать ему остыть, достаточно раз в 2 часа отключать его на 10-15 минут. Так как он оснащен верхним забором воды, исключается заиливание, а значит, насос работает без перебоев.

Инструкция по эксплуатации насосов «Ручеек»

Насосы вибрационного типа подходят для владельцев колодцев и трубчатых скважин диаметром более 10 см. для поднятия воды с глубины не более 3 метров. Иногда применяется для откачки подтоплений в помещениях. Укладывать на дно, только при условии, что насос обернут резиной, толщиной 3 мм. Для предотвращения повреждений корпуса, за процессом необходимо постоянное наблюдение.

1. Сквозь ушко продевается и закрепляется тросик. Концы опалить. Сразу рассчитывайте его длину, чтобы он был полностью погружен в воду и не работал всухую.
2. Подсоедините шланг для слива воды в патрубок. Вы можете как опустить шланг в емкость для сбора жидкости, так и подсоединить его к системе полива или водоснабжения.
3. Соедините изолентой трос, сетевой шнур и трубу/шланг. Не использовать металлическую проволоку для скрепления.
4. Опускайте аппарат таким образом, чтобы он находился в центре резервуара и не касался дна. Можно использовать пружинящую подвеску. Это сократит колебания во время вибрации и предохранит от засасывания висящих комплектующих в отверстие забора жидкости.
5. Желательно надеть на насос кольцо с амортизацией, чтобы исключить трение корпуса со стенками вследствие вибрации.
6. Подключите в сеть.
7. Изготовитель предупреждает, что аппарат способен беспрерывно поставлять воду на протяжении 120 минут! Помните об этом и не допускайте переработки – как следствие, сокращается срока службы.

Вода начнет поступать минимум в течение 30 секунд. Все зависит от того, насколько труба удалена от источника.

ВИДЕО: Как правильно запустить оборудование

Запреты по работе

Связаны с опасностью для жизни и здоровья. Итак, производитель запрещает:

• трогать включенный в электросеть прибор;
• запускать без стабилизатора при скачущем напряжении;
• добывать грязную, песчаную воду, с примесями различных пород;
• пользоваться без 20-минутных перерывов после двухчасовой работы, более 12 часов в сутки;
• переносить с поврежденным кабелем;
• пережимать шланг для увеличения напора;
• опускать в воду, если гайки в верхней части корпуса не затянуты.

Кроме того, запрещено использовать насосы в условиях складчатого Урала и в разведочно-эксплуатационных скважинах.

Почему производитель настаивает на таких ограничениях? Что же происходит со скважиной, если в нее установить вибрационный насос? Аппарат работает от электросети, частотой 50 Гц. Допустим, скорость распространения звука в гранитах 5 км/с – это входит в резонанс. Впоследствии, происходит обвал породы, а скважина приходит в негодность. Если же труба железная/рабочая колонна – огромный резонатор передает вибрацию еще и в землю. Не стоит так прокачивать новую скважину. Лучше установить центробежный агрегат, поскольку он не сможет разрушить скважину вибрационным потоком.

Поломки и ремонт своими руками

Рассмотрим возможные причины неисправностей погружного насоса «Ручеек».

• Снижение подачи воды с бесшумной работой двигателя, возможно из-за снижения допустимого напряжения. Требуется отключить прибор и включить после нормализации напряжения в сети.
• Сокращение подачи сопровождается ревом насоса – требуется замена резинового поршня. Лучше обратиться в авторизированный сервисный центр.
• Прибор не выдает соответствующий напор при обычном гудении. Это свидетельствует об износе резинового клапана.
• Если произошло межвитковое замыкание в катушках электропривода, «Ручеек» не включится. Подлежит утилизации.
• Отверстия всасывания можно прочистить тупым металлическим предметом, во избежание повреждения резинового клапана.

Плюсы и минусы по отзывам покупателей

В числе плюсов просто использования прибора, его ремонтопригодность – буквально на коленке. И самое главное — намагниченная вода повышает урожайность, но это касается всех насосов, используемых для полива.

Не нравится покупателям большое количество подделок и их максимальное сходство с оригиналом.

Выбирая недорогой вибрационный погружной насос на нашем рынке можно столкнуться с выбором – что лучше насос Ручеек или Малыш. И тот, и другой в одной ценовой категории, с приблизительно одинаковыми характеристиками и одинаково ремонтопригодны. Вопрос будет только в личных предпочтениях. Принципиальной разницы между ними нет.

ВИДЕО: Особенности использования насоса Ручеек

nagdak.ru

Профилактика поломок насосного агрегата

Соблюдая правила эксплуатации, рекомендованные производителями, вы сведёте риск поломки насосного оборудования к минимуму, и оно прослужит вам долгие годы.

Основные правила эксплуатации:

• Не допускать работу насоса без воды.
• Не использовать насос при наличии нестабильного напряжения в электросети.
• Не эксплуатировать насос с повреждённым питающим шнуром или корпусом.
• Не перемещать агрегат за шнур электропитания.
• Не пережимать шланг для повышения напора.
• Не перекачивать воду с грязью, примесями, мусором.

При установке насоса в скважине на него необходимо надеть защитное кольцо из резины, которое предохранит оборудование от ударов о стенки.

Включать/выключать агрегат можно только при помощи штепсельной вилки или двухполюсного выключателя, врезанного в систему стационарной проводки.

Перед началом использования внимательно изучите инструкцию по эксплуатации и соблюдайте рекомендации производителя, это поможет избежать поломок

В процессе эксплуатации вибрационного насоса “Ручеек” необходимо своевременно производить профилактический смотр и следить за качеством откачиваемой воды. Если вода поступает грязная, то насос необходимо отключить и проверить его положение относительно дна.

Особенности ремонта

При невысокой стоимости, ремонтом часто пренебрегают, просто приобретая новый. Но это не совсем правильно.

Устройство в большинстве случаев превосходно ремонтируется и стоимость невысока.

Поэтому логичным решением будет приобрети новый насос, отдав старый в ремонт. У вас будет два рабочих устройства, что гарантирует бесперебойную подачу воды в случае выхода одного из устройств из строя.

Так как устройство прибора простое, можно произвести ремонт насоса ручеек своими руками, заменив пару прокладок или прочистить важные части прибора от песка и грязи.

Трудности при разборке

Первые трудности возникают при попытке разобрать аппарат. Крепежные болты на корпусе покрываются плотным слоем ржавчины до полной невозможности раскрутить их отверткой.

Не пытайтесь открутить намертво приржавевшие болты. Головки креплений рекомендуется аккуратно срезать болгаркой.

Внутреннее устройство насоса — мотор

Во избежание повреждений мотора при проведении данной процедуры, используйте диск небольшого диаметра, а насос обязательно закрепите в тисках. При его закреплении удобно использовать плотные резиновые прокладки или амортизирующую резинку.

Износ мембраны

Резиновые элементы насоса могут выйти из строя в результате износа или попадания инородных предметов. Существуют специальные комплекты для ремонта, которые следует применять в таких случаях, заменяя вышедшие из строя клапаны и мембраны по мере необходимости.

Альтернативное использование резиновых крышек от медицинских пузырьков. Резиновые аптечные крышечки успешно заменяют вышедший из строя клапан данного насоса. Проверено практикой.

Ремонт обмотки

Обмотка электромагнита может стать причиной неисправности устройства. Если у вас нет инженерной специальности, лучше отдать аппарат в ремонт для восстановления обмотки.

Повреждения заливки электромагнита

Такие неисправности устраняются при помощи автогерметика.

Инструкция по заливке предельно проста.

На поверхности электромагнита при помощи болгарки нарезаются неглубокие бороздки для лучшего крепления.

Затем на изделие наносится клей.

Основные преимущества и недостатки

Популярность погружного насоса “Ручеек” объясняется просто: при относительно невысокой цене этот прибор обладает достаточно высоким качеством. Но это не единственное его достоинство. “Ручеек” исключительно прост в эксплуатации. Его ее нужно каким-либо образом специально настраивать, достаточно нажать кнопку включения, и он начнет работу.

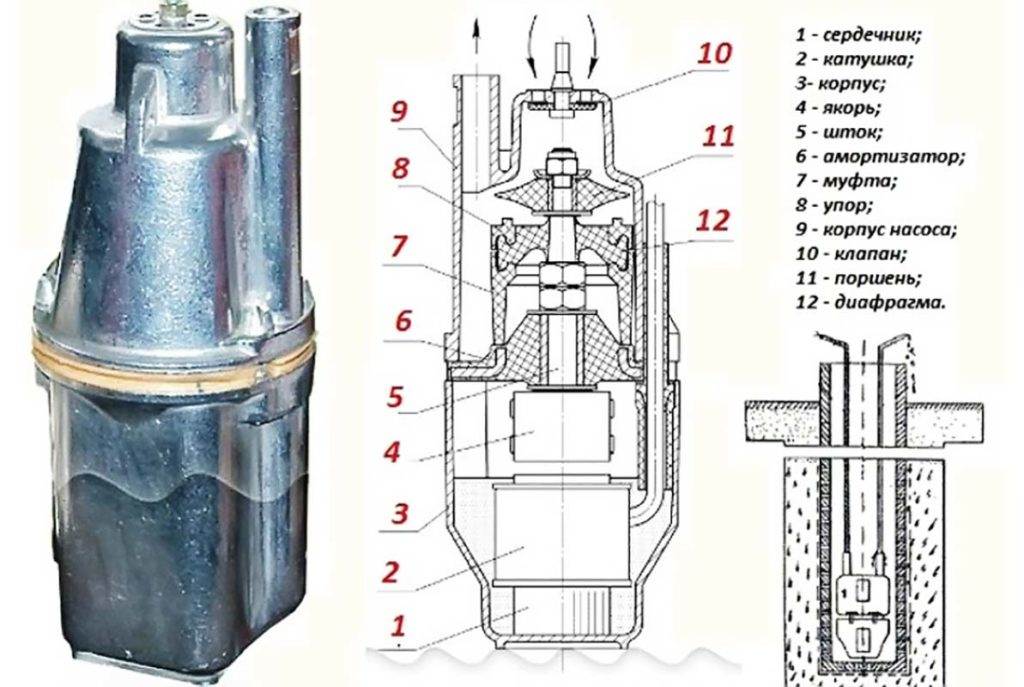

На этой схеме представлены составляющие компоненты насоса «Ручеек». В случае поломки устройство не сложно разобрать и отремонтировать (+)

Простая конструкция насоса обеспечивает его исключительную ремонтопригодность. В случае поломки насос не сложно разобрать, отремонтировать или заменить испорченные узлы, а затем собрать снова. Все необходимые для починки комплектующие обычно имеются в свободной продаже.

Следующий “плюс” этого насоса – широкий круг задач, которые можно решить с его помощью. “Ручейком” качают не только чистую воду, но и некоторые загрязненные жидкости, хотя это и сокращает срок его службы.

К недостаткам насоса “Ручеек” можно отнести характер его работы. Непрерывное вибрационное воздействие может негативно сказаться на состоянии фильтровой скважины. Вибрации разрушают слой песка, что увеличивает скорость запесочивания скважины и может полностью вывести сооружение из строя.

Глубокой скважине, извлекающей воду из трещиноватого известняка, вибрация не страшна, но “Ручеек” не предназначен для переваривания воды с такой большой глубины. Таким образом, насосы этого типа не подходят для постоянной работы в скважинах на песок. Однако для забора воды из колодца такое оборудование может стать настоящей находкой.

В случае использования вибрационного насоса для осушения подвала или откачки воды из открытого источника его заборную часть желательно защитить. Хотя бы вот таким самодельным фильтром из пластиковой бутылки
