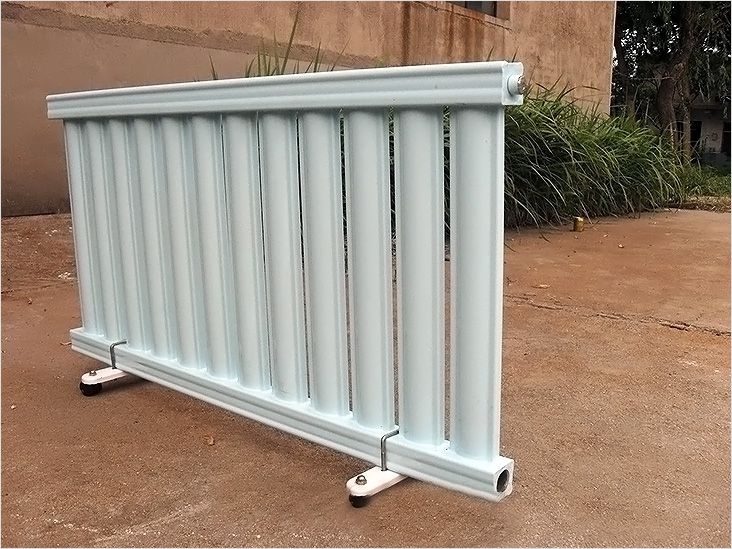

Вакуумные радиаторы отопления

Верить ли рекламе, расхваливающей вакуумные приборы отопления

Постараемся подойти к этому вопросу максимально скрупулезно и объективно, беря за основу только доказанные факты. При этом рассмотрим каждое из указанных производителем достоинств данных радиаторов. Итак, начали.

1. Постоянно рекламируется характерное для вакуумных радиаторов молниеносное время прогревания. Хорошо, допустим. Однако вовсе не так быстро прогреется весь дом. Ведь в нем находится не один лишь воздух, но и стены, внутренние перегородки с мебелью, потолок с полом. На их нагрев нужно определенное время

И поэтому совсем не так важно, минуту или пять будет греться сам радиатор

2. Теперь о малом количестве теплоносителя, что якобы весьма экономично. Вот только вопрос – где именно проявляется эта экономия

Если в центральной системе отопления, то это сущий блеф – здесь не так важно, больше горячей воды протечет по трубам или меньше. Если же взять загородный дачный домик, то и в нем экономия под вопросом, учитывая то, что те же современные панельные радиаторы тоже требуют не столь много теплоносителя

3. В радиаторах вакуумного типа не может появиться воздушных пробок. Об этом с восторгом вещает реклама. Но ведь радиаторы – это не вся система отопления, а лишь ее часть. Между прочим, пробки появляются лишь тогда, когда эта система собрана неграмотно. В противном случае их не будет с любыми радиаторами.

4. Еще два жирных плюса, которыми козыряют изготовители. Это невозможность засорения радиаторов и отсутствие коррозии. Пожалуй, для автономных систем отопления эти плюсы вряд ли окажутся такими уж жирными. Если горячая вода в отоплении чистая, ее уровень кислотности соответствует нормам, а из системы она не сливается, то никакой коррозии и не будет. И засорам взяться неоткуда.

5. Насчет низкого гидравлического сопротивления, якобы резко уменьшающего статью расходов на отопление, скажем так. Для централизованного отопления непонятно вообще, чьи расходы имеются в виду. Разве что хозяев котельных, сотнями километров перегоняющих тонны горячей воды. Получается выгода может быть только при использовании в автономной системе отопления и это еще вопрос может ли она быть. А для автономной системы в своем доме многие используют естественную циркуляцию теплоносителя, так что вопрос этот неактуален.

6. Следующим пунктом будет экономия энергии вдвое, а то и вчетверо. С этим ошибочка вышла, так как закон сохранения энергии по-прежнему действует. Радиаторы, даже самые инновационные, не могут вырабатывать энергию. Они только передают ее, и об экономии говорить не приходится. Сколько тепла затрачено, столько должно быть и восполнено – только так.

7. Теперь коснемся теплоотдачи вакуумных трубок, которая, как показывают сертификаты изготовителей, не является стабильной. Этот показатель может иметь отклонения до 5 процентов в большую и меньшую сторону. Оказывается, это и от скорости воды в системе отопления зависит, и от ее температуры. Так что вряд ли можно автоматику к такому радиатору приспособить. А два радиатора с равным количеством секций могут иметь разные параметры.

8. Отдельно скажем о системах отопления в частных домах, где вода циркулирует естественным образом. Тут важен гидравлический напор, создающийся за счет разницы высоты горячей воды в котле и радиаторе. Так вот, у приборов вакуумного типа эта высота значительно меньше, поэтому в такой системе они работают с проблемами.

9. Теперь представим, что в корпусе радиатора появилась трещина. Даже если она крохотная, о вакууме можно забыть. Уйдет он безвозвратно, и восстановится нормальное атмосферное давление. А оно, в свою очередь, приведет к повышению точки кипения теплоносителя. Результат окажется плачевным – либо жидкость почти не будет испаряться, либо пар вовсе не появится. Короче, радиатор греть перестанет.

10. Кстати, эта чудесная (по заверению продавцов и рекламщиков) литиево-бромидная жидкость к тому же еще и ядовита, оказывается. Поэтому то, что радиаторы при утечке теплоносителя станут холодными, только полбеды. Хуже, если батарея прохудиться, например, ночью, отравив спящих жителей квартиры.

Так что, пожалуй, не всегда стоит верить рекламе, такой убедительной на первый взгляд.

Особенности вакуумных радиаторов отопления, разновидности

Изготавливают радиаторы из 1,5 – 2 -мм углеродистой стали. Секции имеют прямоугольную или квадратную форму. Стенки сквозной теплообменной трубы обычно немного толще – ок. 3 мм.

1. Вакуумные электрические радиаторы. Существуют вакуумные радиаторы, разработанные под электрическое отопление. Вместо трубки с теплоносителем, здесь встраивается патронный трубчатый ТЭН. Такой вариант можно использовать вместо обогревателя и там, где нет возможности соорудить водяное отопление – на нежилых дачах, например. Мощность ТЭНа не должна быть более 50 Вт на секцию. Обязательно устройство заземления.
2. Вакуумный регистр. Это односекционный громоздкий прибор, предназначенный для отопления промышленных и хозяйственный построек, а также теплиц. Стоить регистр длиной 1 метр будет около 4,5 тыс. руб. Цена 4 метрового регистра – около 6,5 тыс. руб.
3. Также вакуумные радиаторы бывают и панельного типа.
4. Дизайнерские варианты. Их пока единицы. Например, на сайте компании Форвакуум представлена электрическая модель, выполненная в виде подставки для хранения дров (а значит, их одновременной просушки).

Электрический вакуумный радиатор

К системе такие батареи подключаются при помощи стандартных муфт, нижним подключением. Располагаться прибор должен строго горизонтально (проверяется по уровню).

Вопросы безопасности

Покупатели всегда обращают внимание на привлекательность внешнего вида и показатели теплоотдачи отопительных приборов. Чуть меньше их интересует длительность срока службы

В сознании большинства потребителей прочно укрепилась мысль, что металлические изделия служат очень долго. И уж совсем мало кого интересует безопасность использования радиаторов отопления.

А зря. Нечасто, но бывают случаи, когда из-за низкого качества батареи преподносят весьма неприятные сюрпризы. Заглушки, футорки или иные уплотнительные элементы иногда не выдерживают давления системы или же агрессивного теплоносителя и дают течь. Финансовые потери от последствий подтопления измеряются десятками тысяч рублей. И только наученные горьким опытом потребители ставят качество изделий во главу угла.

Футорки радиаторные

Вакуумные батареи отопления в этом плане безопасны, что достигается за счет следующих нюансов:

• Минимизации соединений. У них напрочь отсутствуют ниппели, заглушки, прокладки, краны Маевского и прочее. Конструкция представляет собой монолитный корпус с двумя резьбовыми соединениями для подключения к отопительной системе. Вероятность разгерметизации резьбы ничтожно мала.
• В отопительном устройстве очень малое количество традиционного теплоносителя. Даже в случае механического повреждения батареи потоп в комнате исключен.
• Гидравлический напор в таких приборах существует только в нижней части. Там проходит сквозная труба для протекания теплоносителя. Давление внутри батареи в области вторичного теплоносителя очень низкое. При 70 градусах на конвекционной поверхности оно составляет не больше 0,78 атмосферы.

Другими словами, в случае разгерметизации все неприятности ограничиваются выходом из строя отопительного прибора.

Что такое вакуумные радиаторы отопления, их характеристики и монтаж

Основной принцип работы любой отопительной системы заключается в эффективной передаче энергии от теплоносителя в окружающее пространство. Для увеличения температуры в помещении используют два метода:

1. Повышение мощности нагревательного элемента – котла.
2. Уменьшение тепловых потерь при прохождении разогретого вещества (воды, пара) по трубопроводу и радиаторам.

С учетом постоянного роста стоимости энергоносителей, выполнение первого пункта влечет за собой повышение расходной части бюджета. Поэтому применение новых технологий является лучшим способом по оптимизации всей системы отопления. Одним из ярких примеров комплексного сочетания физических свойств вещества и улучшенной конструкции являются вакуумные радиаторы отопления.

Что такое вакуумные радиаторы отопления

Эффективность работы нагревательного элемента определяется его КПД (коэффициент полезного действия). В идеале, его нагрев должен происходить без промежуточных потерь, а КПД при этом составит 100%. На практике, для современных моделей радиатора этот показатель составляет от 60 до 85%. Связанно это с неравномерностью разогрева (прохождения воды) и низким показателем теплопроводности.

Вакуумные радиаторы отопления внешне ничем не отличаются от стандартных секционных систем. Разница во внутренней конструкции. Для быстрого и равномерного нагрева радиатора используют жидкость с низкой температурой кипения. Зачастую это литиево-бромидный состав с температурой испарения 35°С. Он заключен в вакуумные трубки, которые расположены в секциях радиатора. Подогрев происходит от основного теплоносителя, проходящего в нижней части нагревательного элемента.

Общая схема вакуумного радиатора

При достижении температуры в 35°С происходит испарение жидкости и равномерное распределение тепла по всей поверхности радиатора. При этом повышается скорость нагрева секций и уменьшаются тепловые потери.

Монтаж вакуумных радиаторов

Одним из главных преимуществ использования данного типа радиаторов является альтернативный выбор источников нагрева быстроиспаряющейся жидкости (БЖ). Можно использовать следующие типы подключения:

• Автономная система отопления с использованием воды в качестве теплоносителя. Методика соединения аналогична стандартной – с помощью муфт подключают вход и выход горячей воды в радиатор. При этом необходимый объем воды из системы отопления будет значительно ниже, чем для классических батарей. В среднем это 300-350 мл. в зависимости от внутреннего диаметра труб и количества секций в радиаторе. Для чугунных батарей этот показатель равен 3,5-5 л.
• Электрический нагрев БЖ. В данном случае вместо воды используется электрический нагревательный элемент. Укомплектованный терморегулятором он может быть как стационарным, так и переносным.
• Центральное отопление. Нередко для повышения эффективности работы центрального отопления в квартирах вакуумные радиаторы заменяют старые батареи. Актуальность такой замены обусловлена традиционно низкой температурой теплоносителя

Выбор вакуумных радиаторов

Перед приобретением вакуумных радиаторов необходимо проверить их надежность и соответствие техническим нормам. Литиево-бромидный состав в них ядовит, поэтому кустарная работа может привести не только к низкой температуре в помещении, но и к ухудшению здоровья.

Показатели надежности радиатора:

• Сертификат. Отопительное оборудование от серьезного производителя всегда сертифицировано.
• Радиатор не должен быть переполнен жидкостью. При встряске будет слышен характерный шелест. Если звуки аналогичны простой воде – значит товар некачественный.
• Сварка в заводских условиях имеет ровные швы, в отличие от ручной работы.
• Покраска стальной поверхности производится порошковым методом. Ее практически невозможно убрать простыми чистящими средствами.

Среди отечественных производителей стоит отметить продукцию компании «EnergyEco». В настоящее время выпускается 2 типа вакуумных радиаторов со следующими техническими характеристиками:

Несмотря на явно высокие показатели эффективности у них есть один недостаток – стоимость. Их средняя стоимость составляет 300 у.е. для 800 Вт и 550 у.е. для 2000 Вт.

Эта технология производства и экономичный подход к вопросу минимизации затрат на обогрев помещения еще новы для нашей страны. Но постоянно увеличивающийся спрос на вакуумные радиаторы говорит об их эффективном использовании не только в быту, но и для теплового обеспечения офисных и промышленных помещений.

Что представляет собой вакуумная батарея?

Вакуумным радиатор назвали потому, что из внутренней полости этой стальной секционной конструкции полностью выкачан воздух. Сделано это для того, чтобы снизить давление.

В герметично запаянные секции помещено жидкое вещество, имеющее свойство легко испаряться при невысокой температуре. Обычно это либо этанол, либо литиево-бромидная жидкость.

По сути, работа вакуумной батареи построена по принципу функционирования герметичного двухфазного термосифона. При этом она обладает хорошими теплопередающими свойствами.

Система с такими приборами является малоинерционной. Она быстро выходит на рабочий режим и почти мгновенно реагирует на изменение теплопотерь.

В таблице отображена эффективность нагрева разных радиаторов. От поверхности вакуумного отопительного агрегата отдача тепла в помещение начинается гораздо быстрее.

Вакуумная батарея имеет оптимальное соотношение между тепловым излучением и конвекцией в общей теплоотдаче. Первый показатель составляет 80%, второй — 20%.

Виды вакуумных радиаторов отопления

Основные разновидности вакуумных приборов:

• электрические;
• панельные (привычные настенные приборы);
• вакуумные регистры.

Основное отличие вакуумных электрических радиаторов от обычных только в источнике нагрева. В одних моделях в качестве теплоносителя выступает вода из системы отопления, в других – электрические ТЭНы, встроенные в нижнюю часть прибора. В первом случае нагрев происходит за счет воды, в другом в тепло преобразовывается электроэнергия.

Мощность ТЭНов составляет примерно 50 Вт на каждую секцию радиатора. Сам нагреватель погружен в воду или масло. Именно эти жидкости выступают в роли первичного теплоносителя. Также электрические модели могут быть мобильными, т. е. их можно установить в любом месте и подключить к розетке. Проточные приборы устанавливают только стационарно и подключают к системе отопления.

Так называемые вакуумные регистры представляют собой трубы различного профиля, подключаемые как к центральной, так и к автономной системе. Вакуумные регистры применяют в системе отопления производственных и складских помещениях.

Длина одного сегмента может достигать 4 м

Мнение мудрых скептиков

О недостатках вакуумных батарей отопления производители не говорят, поэтому стоит обратить внимание на оценки дотошных покупателей. Многие из них подвергают сомнению указанные изготовителями преимущества

Разберем самые спорные моменты.

Экономия теплоносителя

Действительно, если вы используете концентрат антифриза, этот факт имеет значение (но надо еще сравнить стоимость незамерзающей жидкости с ценой на эти вакуумные нагревательные элементы). В местах постоянного проживания в качестве теплоносителя используют преимущественно воду. В этом случае говорить о ее экономии за счет установки дорогостоящих секций бессмысленно (средняя стоимость одной секции составляет примерно 700 рублей).

Долговечность

Поскольку они появились на рынке совсем недавно, проверить данный параметр еще никому не удалось. Производитель с таким же успехом мог «продлить» срок службы и до 50 лет – время подтвердит или опровергнет это утверждение.

Безопасность эксплуатации

Она полностью зависит от добросовестности производителя: если он где-то «согрешил» – нарушил технологические режимы или приобрел дешевую некачественную сталь – в корпусе секции могут образоваться микротрещины. В этом случае внутреннее давление сравняется с атмосферным, и радиатор превратится в бесполезный металлолом.

Высокая скорость нагрева поверхности радиатора

Эта особенность мало влияет на коечный результат. Отопительную систему запускают один раз в сезон, и от того, что батарея разогреется не за десять минут, а за пять, общий объем помещения прогреется не намного быстрее.

Простота монтажа

Это единственное заявленное утверждение производителей вакуумных моделей, которое не оспаривается пользователями.

Высокая теплоотдача

Это рекламный ход.

Реклама новинки

Теплопроводность стали остается неизменной, а качество обогрева помещения зависит в конечном итоге только от температуры теплоносителя. Чем она выше, тем горячее будет поверхность радиатора, и тем больше тепла он отдаст окружающему воздуху.

А вторичный теплоноситель в вакуумной среде очень чувствителен к температуре первичного. Если у первого температура не достигнет 35 градусов, это не вызовет испарения литиево-бромидной жидкости, следовательно прибор окажется в нерабочем состоянии.

А если рабочий раствор вытечет наружу, это может нанести удар по здоровью домочадцев: литиево-бромидная вода и ее пары ядовиты.

Как видите, даже при беглом изучении заявленных преимуществ у обычных потребителей возникают сомнения. Некоторые любознательные пользователи для более детального изучения чудодейственного радиатора не пожалели денег и купили опытный образец.

Результаты испытаний особого энтузиазма не вызвали: труба с первичным теплоносителем оказалась теплее секций. То есть тепло от коллектора передается не в полной мере (а не 1:1, как убеждает нас реклама).

Владельцу частного дома с автономной системой отопления следует обратить внимание на следующий аспект: гидравлический напор в сети зависит от высоты водяного столба между батареей и котлом. У вакуумных приборов этот параметр гораздо меньше, чем у обычных, что создает проблемы в функционировании системы

Стандартные вакуумные радиаторы отопления: принцип работы

Чтобы оценить все прелести вакуумного радиатора нужно знать устройство прибора и понимать принцип его работы.

Если в простой обогреватель вставить трубку с литиево-бромидной жидкостью и снизить внутри давление, убрав из прибора воздух – мы получим вакуумную батарею.

Схема работы вакуумного прибора:

• Прибор заполняется специальным легкоиспаряющимся теплоносителем (как правило, это литиево-бромидные смеси);
• Вода, подающаяся в прибор, нагревает смесь, которая начинает кипеть при 35 градусах;
• Появляющийся конденсат оседает на батарее с ее внутренней стороны и стекает вниз;
• Внизу конденсат становится паром и вновь поднимается, отдавая свое тепло поверхности радиатора;
• Такой процесс постоянно повторяется, вследствие чего радиатор начинает греть помещение.

Параметры выбора радиатора отопления

Мощность

Мощность определяется из условия: на обогрев 1 м2 жилища с высотой потолков 3 м необходимо 100 Вт теплоотдачи радиатора.

Несложно подсчитать, что для комнаты площадью 20 м2 предварительно нужно 100×20=2000 Вт или 2 кВт. Затем полученное число умножается на поправочный коэффициент 1,2 (в помещениях обычно есть наружные стены и окна) или (и) 0,8 (если жилище утеплено снаружи).

Для еще более точного подсчета учитываются количество окон и их тип, наличие подвала или чердака, роза ветров. В сопроводительных к батареям документах теплоотдача указывается, поэтому определить этот параметр будет просто.

Давление

Обязательно обращается внимание на давления: существующее в системе отопления и допустимое для прибора. Второе всегда должно быть выше первого, в противном случае при эксплуатации стенки изделия могут просто лопнуть. Ориентировочные данные указаны выше – точные показатели приведены в паспорте

Измеряется этот параметр в разных единицах: примерно 1 МПа = 10 бар = 9,9 атм

Ориентировочные данные указаны выше – точные показатели приведены в паспорте. Измеряется этот параметр в разных единицах: примерно 1 МПа = 10 бар = 9,9 атм.

Особенности установки

Как правило, батареи устанавливаются под окном, поэтому нужно учитывать, что зазор у пола и подоконника должен быть около 10 см, дистанция от стены – 3…5 см.

Если уже проведена разводка, во внимание также берется межосевое расстояние в приборе и доступное подключение: боковое, нижнее, верхнее и (или) универсальное

Максимальная температура

Чугунные, стальные, алюминиевые и биметаллические модели рассчитаны на разную максимальную температуру теплоносителя. Поэтому перед покупкой нужно узнать этот показатель в системе отопления для конкретного дома. Как правило, он не превышает +95 °С.

Дополнительные параметры

Дополнительные параметры, которые подлежат вниманию:

1. Материал изготовления;

2. Вес;

3. Внешний вид;

4. Цена;

5. Гарантийный срок и долговечность.

Информация о них предоставлена выше – точные сведения приведены в сопроводительных документах.

Достоинства и недостатки

Несомненно, вакуумный радиатор – интересное изобретение, обладающее неплохими показателями эффективности.

Однако расхваливая ноу-хау, как изобретение, превзошедшее всё существующее до этого, менеджеры сильно перестарались. Рассмотрим преимущества и недостатки прибора в свете здравого смысла.

Небольшой объём теплоносителя. Действительно, теплоносителя для вакуумных радиаторов нужно в разы меньше, чем для аналогичных алюминиевых или чугунных батарей. Это облегчает прибор и делает его более привлекательным для больших систем отопления, где используется дорогостоящий антифриз и каждая капля на счету. Например, для производственного цеха площадью 240 м2 и 4-х метровыми потолками, понадобилось 48 литров незамерзайки для всей системы. Однако для городских квартир и небольших домов с водяной системой – это не столь значимый фактор. Опять же нужно учитывать, что если система быстро прогревает небольшое количество теплоносителя, то так же быстро она и будет остывать. Инертность такого отопления будет минимальной, а хорошо ли это – вопрос спорный.

Скорость прогрева. В самом деле, тесты с тепловизором показывают, что тело радиатора прогревается быстро. Буквально за несколько минут. Но не стоит верить рекламным заявлениям, что так же быстро прогреется и дом

Если радиаторы применяются в большом особняке (как следует из предыдущего пункта), то немалый объём воздуха и предметы в нём будут прогреваться в согласии с законами физики и время, за которое прогрелся сам радиатор – уже не так важно.

Отсутствие воздушных пробок. Это положительное качество избавляет владельца от необходимости устанавливать краны Маевского на каждый отопительный прибор и затем регулярно стравливать скопившийся воздух

Понятно, что в других частях водяной системы такие клапаны всё равно устанавливать нужно.

Невозможность засорения и коррозии. Конечно, большинство проблем с алюминиевыми радиаторами связаны именно с неустойчивостью к коррозии, и вакуумные приборы весьма привлекательно смотрятся на их фоне. Особенно это важно в городских системах, где качество теплоносителя оставляет желать лучшего, а на летний период вода и вовсе сливается, оставляя сухие радиаторы на съедение ржавчине.

Низкое гидравлическое сопротивление. В автономных системах, где на счету каждый поворот и колено, это действительно может быть неплохим преимуществом. Но в таком случае нужно рассчитывать мощность отопительного котла и толщину труб отопления специально под набор вакуумных батарей. В городских квартирах данный плюс не имеет никакого значения.

Экономия энергии. Читая о том, что по сравнению с другими радиаторами, этот экономнее в 2-4 раза, будем помнить закон сохранения энергии. Сколько выработано котлом, столько и поступило в жилое помещение. Здесь в первую очередь важно не потерять джоули из-за плохой теплоизоляции стен и окон.

Равномерный прогрев всей поверхности. Это, конечно, плюс, но не такой значительный, как могут представить. Любой радиатор, если его грамотно подключили, прогревается полностью.

Некоторые минусы:

• Батареи плохо сочетаются с гравитационной системой отопления.
• Ремонтонепригодны – при потере состояния вакуума из-за незначительной трещины, прибор выходит из строя.
• Литиево-бромидная жидкость ядовита и её утечка страшнее утечки воды из обычной батареи.

Стоит отметить, что пока производство вакуумных радиаторов в начальной стадии развития, рынок не может предложить богатый модельный ряд.

Обычно это приборы классических размеров и форм, окрашенные в белый цвет (глянцевый или матовый).

Расчет мощности радиаторов

Монтаж агрегата проводится на два кронштейна. Несмотря на высокую стоимость электроэнергии в нашей стране, многие предпочитают безопасность. Нет необходимости в прокладке дымохода и монтажа сложного газового оборудования. Экономия средств не менее 30%, а это весьма внушительная сумма.

Медные радиаторы

Медные радиаторы представлены в широком ассортименте на нашем рынке. Имею высокую по сравнению с чугунными и стальными радиаторами стоимость, они не теряют своей популярности.

Система отопления, в которой установлены медные батареи имеет высокий уровень теплоотдачи. В состав материалов, из которых изготавливают современные радиаторы входит медь без примесей. Даже при температуре теплоносителя до 150 градусов и атмосферном давлении равном 16 атм, радиаторы не теряют своих эксплуатационных показателей.

Обогреватели из меди: преимущества.

Среди наиболее значимых достоинств медных радиаторов можно выделить:

• адаптация в любую систему отопления,
• экономичность,
• стойкость к высоким и низким температурам,
• длительный срок службы.

Правила монтажа медных батарей.

Монтаж радиаторов из меди проводится с соблюдением простых, но весьма существенных правил. Не рекомендуется использовать и стальные и медные трубы в одной системе. Крепить радиаторы можно на специальные крюки и на стойки.

Водяные конвекторы

Помимо традиционных радиаторов, существуют водяные конвекторные агрегаты двух типов: настенные варианты и напольные радиаторы отопления. Принцип действия приборов основан на циркуляции воздуха способом конвекции.

Среди преимуществ водяных конвекторов нужно отметить компактность, экономичность, возможность программирования режимов, быстрый нагрев помещения.

Возможность подсоединения к централизованной и автономной системе отопления в любых помещениях (с высокими или низкими потолками, большими оконными проемами) делает водяные модели все более популярными в производственном и коммерческом секторе.

Настенные металлические радиаторы отопления отличаются высокой эффективностью и приемлемой ценой. Это оборудование с успехом эксплуатируется для обогрева в загородных домах, жилых помещений квартир. Как и настенный, так и напольный конвектор может иметь два типа подключения: нижнее и боковое.

Правда и вымысел о вакуумных радиаторах

В случае с устройствами такого типа довольно часто реальная эффективность отопления оказывается намного хуже, чем это обещает реклама. У многих возникает вопрос, что является этому причиной – неправильная установка, нарушение техпроцесса или, быть может, радиаторы отопления вакуумные и вовсе не имеют серьезных преимуществ по сравнению с обычными батареями.

Что обещают производители

По версии маркетологов подобные устройства имеют следующие преимущества:

• прогрев комнаты уже при температуре теплоносителя около +35ᵒС. Для сравнения – при обычном отоплении воду нужно подогреть до температуры примерно +85-90ᵒС;
• в актив заносится и намного меньший объем теплоносителя, который находится в радиаторе. В вакуумных устройствах объем теплоносителя не превышает 500 мл в то время как в обычной стальной или чугунной батарее отопления только в одной секции находится 350 мл воды;
• благодаря тому, что теплоноситель не проходит во время работы через весь радиатор, батарея не загрязняется со временем, а значит теплоотдача не ухудшается;
• гидравлическое сопротивление меньше;
• равномерность прогрева на высоте;

Термограмма: слева вакуумный радиатор, справа – старый чугунный (заметно влияние засорения)

главным же преимуществом обычно называют экономию расходов на отопление. В описаниях к разным моделям обычно называют число, близкое к 30%, то есть теоретически расходы снижаются на 1/3.

Что касается недостатков, то обычно отмечают:

• высокую стоимость – несколько большая по сравнению с обычными батареями цена объясняется как раз усложненной конструкцией;
• тихий треск при испарении легкокипящей жидкости;
• то, что эффективная работа возможна только в сравнительно узком диапазоне температур теплоносителя.

Зависимость теплоотдачи от температуры теплоносителя

О чем умалчивает реклама

Если бы в реальности ситуация выглядела так же, как ее рисуют маркетологи, то вакуумные батареи уже заняли бы изрядную долю рынка. Тем не менее, пока что этого не происходит, а рост продаж оставляет желать лучшего.

Эффективность отопления дома зависит главным образом от качества утепления (влияет на теплопотери), рабочей температуры теплоносителя и площади поверхности радиатора (площадь оребрения). Батарея – всего лишь «посредник», который необходим для того, чтобы передать тепловую энергию, полученную от теплоносителя в воздух.

На фото – установленная вакуумная батарея

Вакуумные радиаторы разогреваются почти мгновенно, но нужно понимать, что скорость разогрева не играет особой роли при отоплении. Чугунный «тяжеловес» нагреется за несколько минут, но при сравнении особой разницы заметно не будет.

Термограмма исправной чугунной батареи

По такому параметру как площадь поверхности они иногда и вовсе проигрывают традиционным отопительным батареям. А это напрямую влияет на эффективность отопления, ведь должен соблюдаться баланс между теплопотерями и поступлением тепла в комнату.

Характеристики моделей отечественного производства

Что же касается преимущества в виде меньшего количества теплоносителя, то это делает отопительную систему просто менее инерционной, то есть вода быстрее остынет. Это значит, что котлу придется включаться большее число раз.

Установка и практика эксплуатации

Что касается установки своими руками, то она практически ничем не отличается от установки обычных радиаторов.

Нужно только учесть пару особенностей:

• перед установкой его нужно покачать влево-вправо для того, чтобы жидкость в нем не скапливалась в верхней трубке;
• запрещено устанавливать вакуумные приборы вместе с обычными радиаторами.

Инструкция по установке в этом случае состоит из обычных операций:

• установка креплений на стене;
• навешивание радиатора;
• подключение трубы к нижней части;
• проверка на герметичность.

Интересный результат эксплуатации показан в таблице:

Обогревалась небольшая кабинка, термо-реле было выставлено на температуру 80ᵒС.

Видно, что за час работы алюминиевая батарея подогрела помещение на 16ᵒС, а вакуумная – на 7ᵒС, затратив при этом вдвое меньше электроэнергии. Интересная зависимость – вдвое меньшая эффективность, и вдвое меньший расход энергии. Если добавить оребрения вакуумной батарее, то результаты, скорее всего, сравнялись бы.

Преимущества и недостатки вакуумных радиаторов

В теории все выглядит замечательно. Сам принцип работы неплохо подходит для низкотемпературных систем отопления. Вызывают недоумение некоторые заявления производителей о величинах экономии. К реальным достоинствам вакуумного радиатора можно отнести следующие:

1. Исключение загрязнения внутренней поверхности секций;
2. Отсутствие коррозии материала в зоне вторичного теплоносителя;
3. Достаточно равномерный нагрев поверхности устройства;
4. Отсутствие межсекционных соединений, высокая степень герметичности;
5. Невозможность завоздушивания секций.

На этом все громкие преимущества заканчиваются. Далее приведен список главных достоинств, о которых заявляют производители, с анализом их действительного содержания:

1. Снижение расходов на отопление в 2 раза;
2. Уменьшение объема теплоносителя в системе на 80 %;
3. Сокращение расходов при монтаже;
4. Высокая теплоотдача;
5. Дизайн прибора;
6. Низкое гидравлическое сопротивление;

Снижение расхода топлива (для автономной системы отопления) ни чем не обосновано. Законы физики пока не отменили – на нагрев соответствующего количества теплоносителя потребуется потратить соответствующее количество топлива.

Уменьшение количества первичного теплоносителя не актуально для централизованных систем. В автономной же системе это становится отрицательным фактором. Теплогенератор приобретает скачкообразный режим работы, это негативно скажется на продолжительности его службы.

Малое количество первичного теплоносителя (воды) подразумевает резкое увеличение скорости его циркуляции для своевременной доставки требуемого количества тепла к вторичному теплоносителю (ведь теплоемкость воды имеет определенное значение). Это может дать два не очень приятных результата:

• Увеличение уровня шума воды в сети отопления;
• Необходимость установки более производительного насоса.

Далее – сокращение расходов при монтаже. Это тоже неверно – набор материалов для установки и подключения практически не отличается от стандартного и включает в себя:

1. Два крана (вентиля);
2. Соответствующие фитинги;
3. Необходимое количество трубы для обвязки прибора;
4. Кронштейны радиатора.

Правда, следует отметить, что воздухоотводчик (ручной или автоматический) в этом наборе отсутствует.

Высокая теплоотдача прибора – одно из самых нелепых заявлений. Следует знать, что сталь имеет самые низкие показатели теплопроводности и теплоотдачи среди всех материалов, из которых производят отопительные приборы (в том числе чугуна).

Дизайн прибора нельзя считать весомым преимуществом – это на любителя, зависит от интерьера, вкусов и много другого. Низкое гидравлическое сопротивление в рамках как централизованной, так и индивидуальной системы отопления, играет малозначимую роль.

Кроме этого, нужно отметить следующие недостатки вакуумных радиаторов:

1. Очень высокая стоимость;
2. Единичная мощность прибора;
3. Снижение эффективности работы при высокой температуре теплоносителя;
4. Коррозионный износ трубопровода, по которому движется теплоноситель (вода).

По стоимости вакуумные радиаторы значительно превосходят традиционные приборы отопления. Прибор имеет единичную мощность, убрать или доставить необходимое количество секций невозможно.

При высокой температуре первичного теплоносителя вторичный будет находиться постоянно в паровой фазе, при этом из теплоотдачи исключается теплота конденсации (а величина ее имеет солидные значения). В таких условиях сам КПД прибора значительно снижается.

Для более объективной оценки качеств вакуумных радиаторов требуется более продолжительный период статистического наблюдения. Принцип работы устройства более актуален для низкотемпературных систем, систем автономного отопления с возможностью количественного и качественного регулирования параметров теплоносителя. Вызывают вопросы ремонтопригодность устройства и безопасность вторичного теплоносителя для человека при разгерметизации.

(Просмотров 403 , 1 сегодня)

Рекомендуем прочитать:

Автономное горячее водоснабжение частного дома

Система напольного водяного отопления

Коллекторная разводка труб водоснабжения

Отопление частного дома своими руками

Термоголовки для радиаторов отопления

Конвекторное отопление
