Решение по утеплению перемычек оконных и дверных проемов

Стандартный размерный ряд, вес и маркировка

Гостовские размеры железобетонных перемычек следующие:

• длина от 103 до 596 см;
• высота от 12 до 44 см;
• ширина от 14 до 38 см.

Вес данных конструкций напрямую зависит от габаритов и может составлять от 20 килограммов до 2 тонн.

Монтируют железобетонные перемычки на цементный раствор. Резка этих конструкций с целью подгонки не допускается. При большой толщине стены проем перекрывают несколькими брусковыми перемычками, укладывая их параллельно одну к другой.

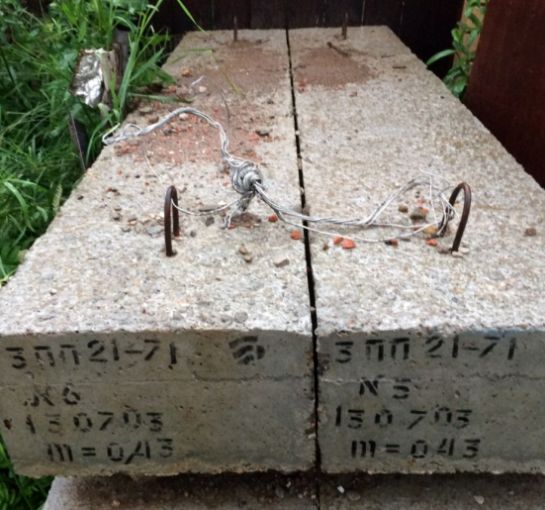

Разобраться в широком ассортименте этих изделий помогает специальная маркировка. Она состоит из трех групп буквенно-цифровых обозначений, разделяемых тире.

Первая цифра обозначает гостовский номер сечения. За ней идут две буквы, обозначающие тип перемычки и две цифры ее длины (в дециметрах). Вторая группа цифр несет информацию о расчетной нагрузке в кН/м. Третья группа символов маркировки является служебной и содержит данные о степени плотности бетона, наличии монтажных петель, степени сейсмостойкости или классе арматуры.

Для примера расшифруем стандартное обозначение ЖБ перемычки: 2ПБ22-3-п:

• 2 — номер сечения (указывается в гостовской таблице);
• ПБ – перемычка брусковая;
• 22 – длина в дециметрах (220 см);
• 3 – несущая способность (расчетная нагрузка, 3 кН/м);
• п – у изделия есть монтажные петли.

Для увеличения несущей способности перемычек используется напрягаемое армирование. Такие конструкции можно отличить по типу арматуры, указываемой в конце маркировки. Например, 5ПБ21-27-АтV. В данном случае АтV – тип напрягаемой арматуры.

Способы монтажа

Рассмотрим, как сделать перемычку над окном, подробнее.

Устройство с помощью U-блоков

Конструкция предназначается для работы с перекрытиями, ширина которых не превышает три метра. Применение облегченных элементов позволяет исключить привлечение строительного крана и других видов специальной техники. Армирование осуществляется рифлеными металлическими прутами, имеющими класс прочности А400-500 при диаметре в 10-16 мм (что определяется расчетом):

• при параметрах ширины лотка меньше 120 мм рекомендуется применять двухстержневое армирование;
• при параметрах ширины лотка больше 150 мм рекомендуется применять четыре арматурных стержня, которые соединяются с помощью вязальной проволоки арматурными прутами с шагом в 40-50 мм для получения пространственной надежной решетки.

Опорная зона крайних блоков должна составлять 25 см. Для склеивания торцов блоков используется стандартный монтажный клей для ячеистых газобетонов. О его выборе и расходе узнайте из этой статьи.

Можно обойтись без специальных лотков U-образной формы и соорудить опалубку по месту из досок и (или) перегородочных газобетонных блоков. Далее проармировать и залить бетоном. Разнообразные способы рассмотрены в статье про изготовление армопояса. Здесь конструкция схожа.

Устройство армированных перемычек

Такой вариант надежен благодаря объемному стальному каркасу внутри изделия и является наилучшей основой для выполнения финишного декорирования. Размеры подбираются в соответствии с длиной пролёта и шириной стеновых блоков. Такой элемент используется в качестве балки на один пролет и монтируется в соответствии со следующими рекомендациями:

• подъём детали на необходимую высоту и установка стрелкой вверх с соблюдением опорной глубины в 30 см;
• при необходимости допускается применение в одном проеме пары перемычек, но устройство основания оконного проема выполняется исключительно монолитным изделием;
• на участках опоры все элементы необходимо скреплять специальными склеивающими растворами, а вторая деталь монтируется вплотную к уже установленной оконной перемычке при помощи резиновой киянки.

Поверхность при необходимости выравнивается рубанком. Дальнейшие работы осуществляются только после полного просыхания клеящей смеси.

Устройство на уголках или арматурных стержнях

Вариант, широко используемый при возведении домов из ячеистых бетонов. Но профессионалы такой монтаж не одобряют и называют словом «колхоз». Если вы всё же решитесь поколхозить, то применяйте такую конструкцию на узких окнах шириной до 120 см в одноэтажных постройках. И уголки берите помощнее, например, с сечением 75х75х6 мм.

Городить перемычку из уголков на широком окне, как здесь, я бы не рекомендовал. Такая конструкция представляет собой применение металлических уголков, устанавливаемых с опорной глубиной в 30 см. Монтажные работы осуществляются с учётом следующих требований и правил:

• стальные уголки требуется подвергнуть окрашиванию со всех сторон специальными составами против коррозийных изменений;
• минимальная опорная длина устанавливаемого металлического уголка на кладку стен не должна быть меньше 20 см;
• уголки скрепляются между собой при помощи стальной ленты, сваркой или посредством стандартной проволочной стяжки;
• металлические элементы требуется утапливать в газобетон, что не позволит уголкам выступать над стеновой поверхностью.

Вот ещё вариант:

Важно!

Если предполагается выполнять оштукатуривание газобетонного строения, то металлические перемычки из уголков нужно оборачивать специальной штукатурной сеткой.

А вот вариант с применением арматуры:

Сборка каркаса

Прежде чем говорить об изготовлении и установке перемычек, стоит кратко остановиться на последовательности сборки основы под гипсокартон.

Схема с размерами каркаса перегородки с перемычками

Чертеж с размерами перегородки с перемычками

Этапы её таковы:

• Проводится разметка, результаты переносятся на пол и стены;
• Монтируется каркас из металлического профиля. Для этого направляющие профили фиксируют по разметке, затем помещаются стоечные элементы сначала на полу, а потом на потолке. Все работы выполняются с помощью строительного уровня. Части сделанной конструкции скрепляются маленькими саморезами или шурупами;

  Процесс сборки каркаса перегородки из металлических профилей

  Сборка каркаса на балконе из профилей

• В случае с межкомнатной перегородкой нужно предусмотреть наличие дверного проёма. В качестве боковых ограничителей используют стоечные профили, а между ними на нужной высоте располагаются направляющие элементы, а также дополнительный стоечный профиль (СП) для стыка ГКЛ;
• По мере необходимости каркас укрепляется перемычками.

Размеры

Перемычки ЖБИ имеют стандартные размеры, утвержденные ГОСТом. Сечение определяется соответствующим индексом маркировки, например 2ПБ-13-1п. При этом размеры перемычек этого типа составляют 1290х120х140 мм. В зависимости от типа и марки этого конструктивного элемента его геометрические размеры могут изменяться. Для ПБ:

• длина от 1 до 6 м;
• ширина от 120 до 250 мм;
• высота от 65 до 585 мм.

Для плитных перемычек ПП размеры составляют:

• длина от 1,1 до 3 м;
• ширина от 380 до 510 мм;
• высота от 65 до 220 мм.

Элементы, маркированные ПГ, имеют такие габариты:

• длина от 1,5 до 6 м;
• ширина от 250 до 510 мм;
• высота от 290 до 585 мм.

Фасадные железобетонные конструкции ПФ имеют стандартную ширину 250 мм и такие размеры:

• длина от 0,8 до 4,3 м;
• высота от 140 до 290 мм.

Сведения о стандартных маркировках перемычек, включая размеры, массу и затраты бетона, с разными типоразмерами, сведены в таблице:

Как утеплить перемычки в кирпичной стене

Обычно утепление финского фундамента, отмостки и других бетонных конструкций проводится снаружи. Дело в том, что при утеплении перемычки в кирпичной стене со стороны теплого помещения, конструкция все равно будет промерзать. И тогда появляется опасность появления конденсата на откосах. Но и внутренняя отделка утеплителем допускается, при невозможности провести работы с улицы.

Как утеплить перемычки над дверью

Проблема теплоизоляции дверной перемычки не так актуальна, поскольку во многих домах входная дверь ведет не сразу на улицу, а на веранду. Если утепление дверной перемычки все же необходимо, то используйте технологии, что описаны ранее, поскольку по своей конструкции дверные и оконные перемычки ничем не отличаются.

Многие владельцы частных домов, где входные двери ведут сразу на улицу, сталкиваются с проблемой появления конденсата на откосах и дверном полотне зимой. В этом случае теплоизоляция перемычки над дверью не поможет. Добиться исчезновения сырости и влаги на входной двери поможет лишь качественное утепление веранды или крыльца в частном доме. Лучше всего, чтобы пристрой еще и отапливался.

Как утеплить перемычку над гаражом

Утепление бетонной перемычки лучше всего производить на этапе ее заливки или укладки. При заливке перемычки в опалубку укладываются плиты пенопласта соответствующего размера. Одна плита укладывается снаружи, вторая должна делить перемычку на две половины (смотри фото). Следуя этим советам, вы сможете своими силами добиться снижения расходов на отопление дома или гаража.

(4,00 из 5)

Нормативы СНиП и ГОСТ

В качестве регламентации правил изготовления, использования и монтажа перемычек, используется следующая основная нормативная документация, содержащая весь перечень необходимых технических условий:

1. ГОСТ Р 57346-2016 Перемычки для каменной кладки.
2. ГОСТ 948-2016 Перемычки железобетонные для зданий из кирпича.
3. СП 70.13330.2012 и СНиП 3.03.01-87 Несущие и ограждающие конструкции.
4. ГОСТ 948-84 Перемычки железобетонные для кирпичных зданий.
5. ГОСТ 530-2007 «Кирпич и керамический камень керамические».
6. СНиП 12-04-2002 (раздел 9).
7. СНиП 12-03-2001 Безопасность труда в строительстве.
8. СНиП 3.03.01-1987 Несущие и ограждающие конструкции.

Помимо перечисленных, при возведении внутренних и наружных кирпичных стен соблюдают правила:

• ОКС – общероссийского классификатора стандартов по строительству;
• КГС – классификатор государственных стандартов (Ж, Ж3, Ж33).

В соответствии с перечисленными правилами технической документации, необходимо кирпичную кладку осуществлять вручную, без ниш и полостей, а элементы располагать с соблюдением обязательной перевязки, и использованием армированных деталей в местах повышенной нагрузки и проемов.

Подбор перемычки должен осуществляться по ширине выемки, рассчитанной массы нагрузки, в соответствии с цифровым обозначением на изделии, если оно – заводского типа, а также нужной серии, к которой относят:

• 038.1-1. «Перемычки брусковые для жилых и общественных зданий»;
• 038.1-1. «Перемычки ЖБ. Вып.4»;
• 038.1-1 «Перемычки ЖБ для зданий с кирпичными стенами. Вып. 3,5-13».

Используют при устройстве перемычек также СНиП II-22-81 «Каменные и армокаменные конструкции»

Данные правила особо обращают внимание на то, что перемычки из железобетона нужно обустраивать так, чтобы они учитывали нагрузку от перекрытий и свежеуложенной кладки (п. 6.47), которая будет равна 1/3 пролета летом, и целому пролету в зимней работе

Показатель опирания, характеристика

Понятие опирания представляет собой способы заделки. Опирание перемычек для стен из кирпича по глубине в норме соответствует 25 см (не должно быть меньше). При этом, над проемом двери она должна попадать концами на стену, не менее 20 см.

При этом опорная часть уменьшится для самонесущей стены до пределов 12 см. Представленные показатели принимают в качестве максимума и минимума глубины опирания.

Учет показателя опирания должен соответствовать техническим требованиям СНиП. Выбор нужной перемычки по глубине определяют при помощи обозначения в таблицах (пример, 2ПБ18-8), с указанием габаритных размеров:

• перемычка-брусок (ПБ – тип детали);
• 2 – размер по сечению 120 х 140 (мм) и класс прочности;
• 18 – длина изделия (1810 – шифр), с двумя сторонами и ширины по максимуму – 1611 мм;
• 8 – допустимая нагрузка (кг/м).

Обозначения перемычек по сечению имеют такой вид:

• 1 ПБ – 120 х 65 (мм);
• 2 ПБ — 120 х 140(мм);
• 3 ПБ — 120 х 220(мм);
• 4 ПБ — 120 х 290 (мм);
• 5 ПБ — 250 х 220 (мм).

Перед монтажом перемычек определение глубины опирания – это важная часть подготовки к процессу работы. Для этого смотрят показатели таблицы СНиПов и делают схематический шаблон. По схеме выполняют опалубку, а потом заливают состав сверху на уложенную конструкцию.

Примеры габаритных размеров можно посмотреть в таблице:

Установление перемычек, для их надежного удержания, требует прокладки арматуры при соприкосновении ЖБ-изделия и стены из кирпича.

Разновидности изделий

Перемычки, применяемые для обустройства стен из кирпича, бывают разными:

• железобетонными,
• металлическими (делаются из швеллера и уголков),
• кирпичными,
• деревянными,
• ячеистыми сборными,
• армокирпичными.

Железобетонные

Железобетонные изделия бывают сборные и монолитные. Сборные включают в себя такие виды, как:

• брусковый (ПБ) квадратного или прямоугольного сечения (ширина-максимум – 250 мм, длина – 1031-5960 мм);
• плитный (ПП), двух вариантов по ширине (1 – 381 мм, 2 – 511 мм), высоте (141-221 мм) и длине (по максимуму – 2981 мм);
• балочный (ПГ), со ступенчатым сечением (выпирающей полкой для опора плиты перекрытия), по ширине 250, 380, 510 мм, длине – 1550-5950 мм.

Встречается также фасадный вид перемычки, но специалисты часто относят его к ПГ, но с небольшой разницей – на торцах полка сделана с выемками, и хорошо просматривается с фасада.

ПП и ПБ считаются взаимозаменяемыми. Они имеют идентичную высоту и длину, но различаются только шириной. Такой вариант используется в том случае, если в наличии на стройплощадке нет перемычек плитного типа.

Монолитные перемычки устраиваются в самой стене с помощью опалубки. Одновременно выполняют расчет высоты конструкции (1/10-1/12 от размеров проема), с обязательным выполнением армирования (металлические стержни с диаметром до 12 мм).

Металлические

Для таких перемычек используют стальной прокат. Они могут делать перекрытия на 2-5 м, и закладывать их можно как в несущие части, так и ненесущие. Для кирпичных стен, наряду с ЖБ-изделиями – это один из идеальных вариантов.

Такое изделие выдержит очень большие нагрузки, так как оно – долговечное. Поскольку длина может быть у таких перемычек любая, то здесь не возникает вопросов при обустройстве проемов нестандартной ширины.

Уголки из стали имеют номерной ряд, для возведения стеновых конструкций особенно рекомендуются номера 10-12.

Кирпичные

Обустраиваются по прямой линии или криволинейной (арка). Прямоугольный вариант укладывают на опалубку, по правилам укладки и перевязки кирпичей. Здесь можно создавать клинчатую форму по вертикальным швами кладки.

Нужно следить, чтобы швы получались наклонными, и не было сдвига кирпичей по вертикали. В работе обязательно учитывается показатель ширины проема.

Стрелы подъема находятся при этом в промежутке 1/6 — 1/10 от ширины проема. Криволинейные арки выкладываются на специально изготовленное кружало – дугообразное приспособление из металла или фанеры.

Металлическое кружало для арок на практике более предпочтительнее, так как его форму легко выровнять или согнуть.

Деревянные

Такой вид перемычек устраивают из досок хорошего качества, специальных пластин и бревен, имеющих окантовку и древесного бруса. Концы таких конструкций заделывают в стену, не меньше, чем на 25 см.

Перемычки из дерева легко соорудить своими руками. Они могут простоять долгие годы (более 50 лет), но должны быть обязательно изолированы от проникновения влаги.

Поэтому при их монтаже изделия обязательно оборачивают изолирующим материалом (из полипропилена, резины, рубероида, полиэтилена). В современном строительстве все реже используют такие перекрытия, несмотря на их самую доступную стоимость, так как изделия из ЖБ и металла являются более долговечными.

Ячеистые сборные

Такие изделия выполняют из ячеистых бетонов, которые бывают армированными и арочными. Высота такой перемычки 125 мм, а глубина ее опоры составляет 200-250 мм. Такой вид перемычек для кирпичных стен пока не слишком распространен.

Многие специалисты считают, что данный материал больше подходит для стены, построенной из такого же ячеистого бетона.

Армокирпичные

Делаются из кирпича и арматурных металлических составляющих – отсюда и происходит их название. Их создают по такому же принципу, как и кирпичные –прямыми или арочными.

Существует еще один способ укладки данного вида – в виде свода обрушения. Такой способ способен выполнить только профессионал.

Каждый их перечисленных видов перемычки по-своему хорош. Какой из них подходит в каждом конкретном случае, зависит от времени постройки (ремонт старого, новостройка), используемых дополнительных материалов, помимо кирпичей, имеющегося плана и схемы строения (чертежа), пожеланий заказчика и материальной составляющей.

Предназначение перемычек

Для того чтобы понимать, насколько важно произвести правильный расчет дверной перемычки, нужно выяснить для чего она вообще нужна. Готовый проем с виду имеет обрамление из одного и того же материала, но если заглянуть глубже, становиться очевидным, что верхняя его часть имеет дополнительное укрепление, оно выглядит зачастую как поперечный элемент, заходящий вглубь кладки по бокам, это и есть перемычка

Ее устройство должно просчитываться в самом начале строительства.

Функции этого элемента трудно недооценить, к ним можно отнести следующие задачи:

• Укрепление стеновой конструкции. Без усиления вся конструкция может завалиться, так как ей будет непросто выдержать колоссальную нагрузку при наличии пустоты снизу, особенно это актуально для несущих стен.
• Формирование проема. Перемычка создает сам проем, так как является по сути его верхней частью, в кирпичных домах она даже может задавать его итоговую форму.
• Создание основы для дальнейшего строительства. На данную конструкцию устанавливаются потолочные перекрытия и продолжение стены.

Укрепление стеновой конструкции — главная функция перемычки дверного проема

При строительстве дома одинаково важным является усиление проема в несущих стенах панельного, кирпичного, блокового или деревянного дома. Для этой цели могут применяться различные методы.

Типы перемычек

Мы разберем следующие виды изделий:

• Железобетонные перемычки;
• Монолитные конструкции;
• Металлические элементы;
• Деревянные изделия.

Каждый вариант имеет плюсы и минусы, поэтому при выборе учитывайте все нюансы.

Железобетонные элементы

Это самый популярный и распространенный вариант, имеющий целый ряд плюсов:

• Прочность. При изготовлении перемычек ЖБИ используется бетон марки М250 и прочный армирующий каркас. Благодаря этому несущая способность изделий очень высока, они без проблем выдерживают высокие нагрузки;
• Долговечность. Бетон отлично выдерживает атмосферные воздействия, срок службы изделий превышает 50 лет, но чаще всего они служат намного дольше;
• Невысокая стоимость. Цена изделий в зависимости от типа и сечения.
• Большой ассортимент. Вариантов настолько много, что вы без труда подберете оптимальное решение для любого проема.

Недостаток у этого варианта один — элементы имеют довольно большой вес, и если нужны перемычки большого размера, то поднимать их без грузоподъемной техники будет сложно.

Разберем основные разновидности изделий:

Перемычка брусковая

Если вам надо положить элемент шириной 400-500 мм, то проще взять два брусковых элементы, их намного проще ставить вручную.

Перемычка плитная

Перемычки балочные

Что касается размеров, то расчет производится в зависимости от нагрузки на элементы. Вы должны примерно рассчитать, какой вес будет давить на поверхность, и исходя из этого подбирается высота и ширина изделий (подбирать должен специалист-строитель).

Длина зависит от типа конструкции, так опирание перемычек на кирпичную стену должно быть не менее 250 мм с каждой стороны. А если перемычки ставятся на перегородки, то они должны заходить на 200 мм.

Монолитные элементы

Этот вариант часто используется в частном секторе и имеет такие особенности:

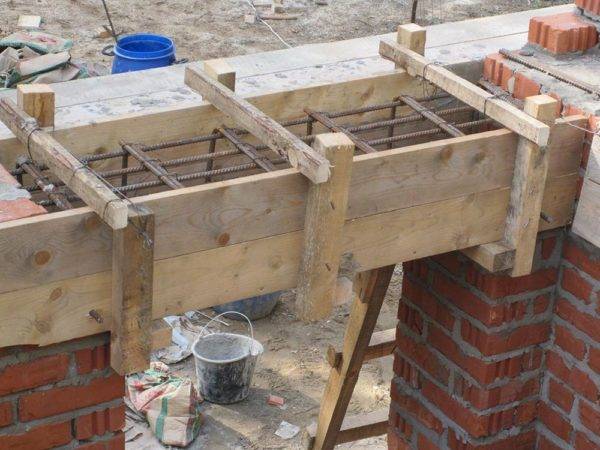

• Над проемом сооружается опалубка. Инструкция по проведению работ проста: конструкция должна заходить на стены не менее чем на 250 мм, минимальная высота перемычки — 200 мм, ширина обычно равна толщине стены. Для работы используется прочная доска толщиной не менее 40 мм;

При сборке опалубки используйте саморезы, они скрепляют доску намного лучше, чем гвозди.

• Собирается арматурный каркас. Чтобы перемычки были прочными и выдерживали высокие нагрузки, их стоит усилить арматурной конструкцией, элементы связываются проволокой так, как это показано на фото;

Арматурный каркас закладывается в опалубку

Заливается бетон . Для работы используется состав марки не ниже М250, он выравнивается по верхнему краю, после чего нужно дать составу набрать прочность. Опалубку можно снимать уже через 2 дня, но бетон должен набирать прочность как минимум неделю.

В строениях из газобетона можно использовать специальные блоки с выемками или вырезать полости в обычных вариантах. Потом туда ставится армировочный каркас и заливается бетон.

Плюс этого варианта в простоте и дешевизне, минус — если допустите ошибки, то пострадает надежность.

Металлические элементы

Этот вариант отлично подходит для оконных проемов. Его основные особенности таковы:

• Высокая надежность. Сталь имеет высокую прочность, поэтому отлично подходит для укрепления поверхностей над окнами или дверями;
• Множество вариантов конструкций. Для работы можно использовать уголки, швеллер, полосу и другие элементы. Главное требование — прочность, а конфигурация не имеет особого значения;

• Возможность проведения работ без остановки . В отличие от монолитных вариантов не нужно ждать, кладете уголки или что-то еще, и поверх них сразу делается кладка;
• Небольшой вес. Металл весит немного, и его можно устанавливать без посторонней помощи. Это большое преимущество при проведении работ своими силами.

Из минусов можно выделить разве что высокую теплопроводность металла — такие изделия очень хорошо проводят холод.

Деревянные элементы

Этот вариант используется нечасто, так как срок службы дерева намного меньше, чем у кирпича или блоков. Что касается преимуществ, то они таковы:

• Невысокая стоимость. Деревянный брус стоит немного, его можно приобрести практически в любом магазине. Как бюджетный вариант он подходит лучше всего

Небольшой вес . Деревянные перемычки можно установить и своими силами;

Простота монтажа. Берется один или два бруса сечением не менее 200х200 мм и укладываются в проем с напуском в 250 мм. Они фиксируются анкерными болтами, а все стыки и швы заполняются цементным раствором. Нижняя часть, которая опирается на стены, гидроизолируется двумя слоями рубероида.

Вывод

Теперь вы знаете, какие перемычки бывают и в чем плюсы и минусы каждого из вариантов. Видео в этой статье раскроет отдельные нюансы темы еще лучше.

Материалы и инструменты для устройства

Чтобы обустроить перемычки в стенах из кирпича, потребуются следующие расходные материалы и инструменты:

• строительный молоток, ножовка, электродрель, шуруповерт;
• набор монтажных принадлежностей;
• кельма, шпатлевки, кисти, лопатки, ведро для раствора;
• обрезные доски одинаковой толщины, с металлическими или деревянными подпорками;
• металлические уголки, саморезы, арматурная сетка или металлические стержни, гвозди с широкими шляпками, вязальная проволока;
• полиэтиленовая пленка, рубероид;
• состав для бетона в готовом виде или отдельно: цемент, песок, гравий, вода, шлак.

Отдельно могут пригодиться перчатки, спецодежда, ветошь, щетки и «разравниватели» для бетона, чтобы заливаемый раствор хорошо утрамбовывался, при распределении, заполняя поры стены и опалубки, прикрепленной к поверхности.

Установка перемычек над проемами

При строительстве используются сборные жби изделия, которые производятся на специализированных заводах и монтируются непосредственно на объекте. Для перекрытия оконных и дверных проемов применяют сборные железобетонные перемычки.

Перемычки по конструкции делятся на несущие и ненесущие.

Несущие перемычки — кроме массы кладки над ней, несут нагрузку от перекрытий, опирающихся на эти участки кладки.

Ненесущие перемычки — несут нагрузку только от собственного веса и участков кладки, расположенных над ними.

Стандартные виды и размеры сечений перемычек изготавливаемых на ЖБИ.

ПБ — перемычки брусковые, шириной до 250 мм включительно.

ПП — перемычки плитные, шириной более 250 мм.

ПГ — Г-образные перемычки балочные, с четвертью для опирания или примыкания плит перекрытий.

ПФ — перемычки фасадные, выходящие на фасад здания и предназначенные для перекрытия проемов с четвертями при толщине выступающей части кладки в проеме 250 мм и более, шириной более 250 мм.

Для маркировки ж/б перемычек используются цифровые и буквенные обозначения.

Например, марка перемычки 5ПБ27-37 расшифровывается:

5 — порядковый номер поперечного сечения — 250х220;

ПБ — тип железобетонной перемычки — брусковая;

27 — длина перемычки в дм с округлением — 2720 мм;

37 — расчётная нагрузка перемычки с учётом собственного веса — 37,3 кН/м, с округлением.

При изготовления железобетонных перемычек используют тяжёлую бетонная смесь М250 и арматурные закладные изделия 0,4-0,6 см.

Перекрытие проёмов железобетонными перемычками

Укладку перемычек ведут по завершении кладки на уровне проектных отметок. Перед монтажом уровнем проверяют опоры в местах укладки и расстилают раствор. Рядовые (ненесущие) перемычки пролетом до 2 м каменщики могут укладывать вручную а тяжелые несущие перемычки стропуют за монтажные петли и устанавливают краном. Правильность укладки проверяют нивелиром либо уровнем.

При монтаже нужно укладывать перемычки только в определенном положении, поскольку несущая способность может различаться в зависимости от количества и места расположения арматуры.

Глубина опирания жби перемычки

— в несущих стенах — не менее 250 мм (усиленные перемычки со стороны опирания перекрытия)— в самонесущих — не менее 120 мм.

Для повышения прочности при необходимости, швы кладки под опорами перемычек армируют сеткой.

Чтобы закрыть всю ширину проёма кладки, перемычки собираются из нескольких элементов, при этом боковые поверхности перемычек не должны выступать из плоскости стены.

Транспортировка и хранение жби перемычек

При транспортировке перемычки укладываются в рабочем положении, продольная ось перемычек должна совпадать с направлением движения транспорта. Между рядами перемычек необходимо использовать подкладки, толщиной не менее 25 мм и штабеля перемычек не превышающие двух метров в высоту.

Как утеплить перемычки над окнами своими руками

Но бетонные перемычки обладают слишком низкой теплоизоляцией. Вся такая балка представляет собой сплошной «мостик холода», из-за которого теплопотери помещения заметно увеличиваются. Если владелец хочет снизить затраты на отопление, перемычки над окнами ему придется тщательно утеплять.

Обычно такое мероприятие проводится снаружи, поскольку при внутреннем утеплении появляется опасность возникновения конденсата и, как следствие, грибка под утеплителем. Но и вариант с внутренней теплоизоляцией тоже возможен.

1. Как утеплить оконные перемычки снаружи

Дешевле всего обойдется утепление при помощи пенопласта. Подобные работы могут быть выполнены за 3 этапа. Сначала подготавливается основание, по которому укладывается теплоизолятор, а затем выполняется финишная отделка при помощи штукатурки или иных материалов.

На первом этапе перемычка и области рядом с ней избавляются от загрязнений. Если обнаруживаются внушительные щели, в них помещается монтажная пена. Небольшие трещины удастся устранить с помощью клея уже при закреплении утеплителя. В роли самого теплоизоляционного материала могут выступить пенопласт или пеноплекс. Второй считается более практичным теплоизолятором.

Плита утеплитель обрезается таким образом, чтобы ее размеров было достаточно для закрепления на перемычку. Но при этом желательно захватить еще и окружающее пространство. Сначала теплоизоляционный материал приклеивается к поверхности, после чего в нем выполняется отверстие, в которое помещается дюбель. Остающиеся швы закрываются клеем или запениваются.

Когда клей высохнет, утеплитель нужно защитить от осадков и ультрафиолета. Поэтому его покрывают декоративной штукатуркой. Она позволит дополнительно украсить оконный проем и выступит в качестве своеобразного наличника. Вместо штукатурки иногда используют панели ПВХ и прочие материалы.

2. Как утеплить оконную перемычку изнутри

В большинстве случаев потребность в дополнительной теплоизоляции перемычек из бетона возникает в домах из кирпича и газобетона. При внутреннем утеплении могут возникнуть некоторые сложности. Например, из-за смещения точки росы под утеплитель станет попадать конденсат. Поэтому к внутренней теплоизоляции прибегают нечасто. Если владелец все-таки решил ее выполнить, ему можно выбрать пеноплекс или минеральную вату. Вторую при работах дополнительно нужно защищать от влаги, используя для этого гидроизоляционную пленку.

Как утеплить перемычки над дверью

Подобная работа не всегда оказывается актуальной, поскольку во многих домах входная дверь ведет на веранду или крытое крыльцо. Но если потребность в утеплении дверной перемычки возникает, используют те же самые методы, что были описаны выше. Также подобные мероприятия нужны, если речь идет об обустройстве квартиры.

Ошибки при утеплении пластиковых окон

Зачастую владельцы не могут выбрать подходящую толщину пены, которая находится между оконным проемом и рамой. Отсутствие пены или наличие ее слоя толщиной более 5 см недопустимы. Но намного важнее, чтобы пена была не просто прикрыта наличниками, а еще и защищена утеплителем.

Раму от утеплителя можно хорошо отделить с помощью гибких прокладок. Благодаря слою герметика получится снизить риск возникновения щелей впоследствии. Кроме того, желательно изначально устанавливать окна с многокамерными стеклопакетами, поскольку однокамерные не обеспечивают достаточной теплоизоляции.

Следуя этим советам, любой владелец добьется качественного утепления оконной перемычки. Благодаря правильно выполненным мероприятиям удастся получить прекрасный эффект и обеспечить экономию теплоносителя

Поэтому подобным вопросам необходимо уделять достаточное внимание

Главной задачей оконных систем является защита от погодных условий, сохранение тепла в доме. От правильной установки окон зависит безопасность и долговечность.

Так как газобетон очень легко пилится, то с помощью специального уголка можно легко получить идеально ровный оконный проем.

Газобетонные кладки над окном испытывают большую нагрузку не только во время строительства здания, но и в течение дальнейшей эксплуатации.
