Установка дровяного (твердотопливного) котла в деревянном доме своими руками

Основные требования к помещению котельной

Бытовые теплогенераторы на твёрдом топливе устанавливаются в отдельных сухих помещениях, пристройках или отдельных строениях. Размеры котельной определяются габаритами агрегата, а также особенностями его обслуживания, однако наименьшая допустимая площадь составляет 7 м.кв. При этом необходимо предусмотреть защищённое от атмосферного воздействия место для хранения запаса топлива — перед загрузкой оно обязательно должно быть сухим.

3D схема отопительной системы с твердотопливным котлом

Нормальный режим работы твердотопливного котла обеспечивается стабильным притоком воздуха. Поэтому в котельной нужно выполнить приточную и вытяжную вентиляцию. Канал первой размерами 30х30 см должен выходить на нижнюю часть стены напротив дымохода, а вытяжное отверстие, габариты которого должны составлять 40х40 см, располагается на не более чем 40 см от потолка. Вентиляция котельной должна обеспечивать нормальную тягу. При её недостатке падает производительность котла, а при избытке – затрудняется регулировка процесса сгорания топлива.

Приточно-вытяжная вентиляция и дымоудаление в котельной

Твердотопливный котёл должен быть установлен на строго горизонтальной несгораемой (бетонной или кирпичной) площадке толщиной около 7 см. На деревянном полу такое оборудование можно устанавливать только с обустройством промежуточного кирпичного слоя, накрытого 3-4 мм металлическим листом или не мене чем 5-см цементной стяжкой. Основа котла на твёрдом топливе должна быть на 10-20 см шире внешних габаритов корпуса, но стороны топки следует дополнительно обустроить зону безопасности шириной не менее 40 см.

Как правильно растапливать котел

Как очистить угольный котел от сажи

В состав сажи входит негорючий остаток, превращающийся в процессе горения в шлак. Дополнительная проблема заключается в том, что под воздействием высоких температур, некачественный уголь приводит к усиленному образованию конденсата, кислоты, способной разъесть металл теплообменника.

Чистка котла проводится в несколько этапов:

• Необходимо убрать золу из зольника, камеры, расположенной сразу под топкой и представляющей собой вместительный ящик, закрытый герметичной дверкой. Зольник вынимают, золу высыпают.
• Чистка от шлака выполняется специальным инструментом, внешний вид которого напоминает изогнутое шило. Наплывы удаляются по периметру теплообменника и с колосников.

Помимо регулярной чистки котла, обеспечиваются меры по предотвращению усиленного сажеобразования. Главная причина, по которой теплообменник забивается сажей – это недостаточная температура сгорания топлива. Послойная укладка дров в вперемешку с углем, способна решить проблему усиленного сажеобразования.

Как почистить дымоходную трубу котла на угле

Правильная эксплуатация отопительного оборудования, включает меры по уменьшению образований сажи в дымоходе при работе котла, а также регулярное обслуживание и чистку труб. В СНиП оговаривается необходимость проведения регламентных работ, по крайней мере, дважды в год.

Чистка труб осуществляется следующими способами:

Метод механической очистки – правильная чистка дымовых труб осуществляется посредством специальной щетки. На стержень насажены гибкие пластиковые прутья. При необходимости, щетка удлиняется посредством подсоединяемых гибких планок. Чистка выполняется с крыши.Сажа удаляется через специальные ревизионные колодцы. Самые большие слои сажи, скапливаются на поворотах и переходниках дымохода

Во время чистки, им уделяют наибольшее внимание.
Химические препараты для чистки – выпускаются в виде добавок к топливу. Достаточно поместить пакет в горящий уголь, чтобы эффективно прочистить дымоход. Химические средства используются в качестве профилактических мер и не способны полностью заменить необходимость в механической прочистке.
Уменьшение выбросов сажи при сжигании угля

Предотвращение появления сажи, является лучшей мерой борьбы с отложениями на стенках дымохода. В качестве профилактики, используют несколько способов. Устанавливают уловитель сажи, обеспечивают необходимую температуру сжигания угля, изменяют конструкцию дымохода и устанавливают дефлектор для улучшения характеристик тяги.

Химические средства используются в качестве профилактических мер и не способны полностью заменить необходимость в механической прочистке.
Уменьшение выбросов сажи при сжигании угля. Предотвращение появления сажи, является лучшей мерой борьбы с отложениями на стенках дымохода. В качестве профилактики, используют несколько способов. Устанавливают уловитель сажи, обеспечивают необходимую температуру сжигания угля, изменяют конструкцию дымохода и устанавливают дефлектор для улучшения характеристик тяги.

Все перечисленные меры направлены на поддержание работоспособности, как самого котла, так и дымоходной трубы. Кислотный конденсат приводит к быстрому прогоранию теплообменника и дымохода.

Правильная эксплуатация угольного котла включает: грамотный выбор топлива, растопку и поддержание горения в камере, предотвращение усиленного сажеобразования и регулярное обслуживание отопительного агрегата, и дымоходной трубы.

Где можно и где нельзя ставить газовый котел

Правила установки газового котла предусматривают следующие требования для установки ОТОПИТЕЛЬНОГО котла, независимо от того, обеспечивает он еще и ГВС или нет:

1. Котел должен устанавливаться в отдельном помещении – топочной (котельной) площадью не менее 4 кв. м., высотой потолка не менее 2,5 м. В правилах указано также, что объем помещения должен быть не менее 8 куб.м. Исходя из этого, можно встретить указания на допустимость потолка в 2 м. Это неверно. 8 кубов – минимальный свободный объем.
2. В топочной должно быть открывающееся окно, а ширина двери (не дверного проема) – не менее 0,8 м.
3. Отделка топочной горючими материалами, наличие в ней фальшпотолка или фальшпола недопустимы.
4. В топочную должен быть обеспечен приток воздуха через сквозную, не закрываемую продушину сечением не менее 8 кв.см. на 1 кВт мощности котла.

Для любых же котлов, в том числе настенных водогрейных, должны также выполняться общие нормы:

• Выхлоп котла должен выходить в отдельный газоход (часто неправильно называемый дымоходом); использование для этого вентиляционных каналов недопустимо – опасные для жизни продукты сгорания могут попасть к соседям или в другие комнаты.
• Длина горизонтальной части газохода не должна превышать 3 м в пределах топочной и иметь не более 3-х углов поворота.
• Выход газохода должен быть вертикальным и поднятым над коньком крыши или наивысшей точкой фронтона на плоской крыше не менее чем на 1 м.
• Так как продукты сгорания при остывании образуют химически агрессивные вещества, дымоход должен быть выполнен из термо- и химически стойких цельных материалов. Использование слоистых материалов, напр. асбоцементных труб, допустимо на расстоянии не менее 5 м от обреза выхлопного патрубка котла.

При установке настенного водогрейного газового котла в кухне должны быть выполнены дополнительные условия:

• Высота подвески котла по обрезу наинизшего патрубка – не ниже верхушки излива мойки, но не менее 800 мм от пола.
• Пространство под котлом должно быть свободным.
• На пол под котлом должен быть постелен прочный несгораемый лист 1х1 м, металлический. Прочности асбоцемента газовики и пожарники не признают – он истирается, а СЭС запрещает иметь в доме что-либо, содержащее асбест.
• В помещении не должно быть полостей, в которых могут накапливаться продукты сгорания либо взрывоопасная газовая смесь.

Если котел используется для отопления, то газовики (которые, между прочим, с теплосетью не очень-то дружат – она им вечно должна за газ) проверят и состояние системы отопления в квартире/доме:

• Уклон горизонтальных участков труб должен быть положительным, но не более 5 мм на погонный метр по току воды.
• В наивысшей точке системы должен быть установлен расширительный бак и воздушный кран. Убеждать, что вы купите «крутой» котел, в котором все предусмотрено, бесполезно: правила есть правила.
• Состояние отопительной системы должно допускать ее опрессовку под давлением 1,8 атм.

Требования, как видим, жесткие, но оправданные – газ есть газ. Поэтому о газовом котле, даже водогрейном, лучше и не думать, если:

• Вы живете в блочной хрущевке или другом многоквартирном доме без магистрального газохода.
• Если у вас в кухне фальшпотолок, убирать который вы не желаете, или капитальная антресоль. На антресоли с днищем из дерева или ДВП, которое в принципе можно убрать, и антресоли тогда не будет, газовики смотрят сквозь пальцы.
• Если ваша квартира не приватизирована, можно рассчитывать только на водогрейный котел: выделение помещения под топочную означает перепланировку, которую может делать только владелец.

Во всех остальных случаях поставить водогрейный котел в квартире можно; отопительный настенный возможно, а напольный – весьма проблематично.

В частном же доме можно ставить любой котел: правила не требуют, чтобы топочная находилась непосредственно в доме. Если сделать пристройку к дому снаружи под топочную, то у инстанций будет только меньше поводов для придирок. В ней можно поставить напольный газовый котел большой мощности для обогрева не только особняка, но и служебных помещений.

Для частного же жилья среднего класса оптимальное решение – настенный котел; под него не требуется, как для напольного, устраивать кирпичный или бетонный поддон с бортами в полметра. Установка настенного газового котла в частном доме также обходится без технических и организационных затруднений: несгораемую каморку под топочную всегда можно выгородить, хотя бы на чердаке.

Особенности

В современном частном доме многие люди стараются употребить газовые или даже электрические котлы. Это и понятно: подобная аппаратура автоматизирована и довольно удобна в применении. Но классическая конструкция — твердотопливный котел — тоже не так просто сдает свои позиции.

Мало того, сейчас такой способ обогрева постепенно набирает популярность. Протянуть газ можно не везде, как и электричество, подсоединение к соответствующим сетям стоит дорого, а стабильность их работы, даже в самых освоенных местностях, может быть нарушена непогодой, техническим сбоем, действиями злоумышленников.

Котлы на твердом топливе делаются чугунными либо стальными, при этом нельзя заранее сказать, какой из двух материалов окажется лучше в конкретном случае. Хрупкость чугуна не мешает ему служить очень долго и длительное время сохранять выработанное тепло.

Однако и у сравнительно недолговечной стали есть свои аргументы: это повышенная крепость и более скорый прогрев жилья.

Возвращаясь к материалу теплообменника, стоит подчеркнуть, что сталь лучше переносит рывки температуры, а чугун оказывается устойчивее к коррозии. Стальные изделия легче чугунных, но соединение производится с использованием сварки, а давно известно, что каждый сварной стык является слабым местом конструкции, в которой его сделали. Мастерство сварщиков и тщательное соблюдение технологии уменьшают потери, но не могут предотвратить их совсем.

Нет особого смысла дополнять одноконтурный котел резервуаром для воды. Более правильным шагом оказывается покупка полноценного агрегата с двумя контурами. В конечном счете установка дополнительных баков стоит денег и отнимает лишнее время. Если требуется приобрести котел увеличенной мощности, нужно выбирать пиролизную модель. Она же будет предпочтительной и для тех, кто хочет использовать топливо с максимальной пользой. Но есть существенный минус — очень высокая стоимость.

Процесс сборки

Процесс создания котла включает несколько этапов. При изготовлении каждого элемента стоит учитывать особые условия эксплуатации изготавливаемого изделия.

Отрезаем от толстостенной трубы диаметром 100 мм отрезок, длина которого будет равна высоте топки. К нижней части привариваем болт. Из стального листа вырезаем круг такого же диаметра, как труба или большего. Просверливаем в круге отверстие, достаточное для прохождения болта, приваренного к трубе. Соединяем круг и воздуховодную трубу, закрутив гайку на болт.

В итоге мы получим трубу для подачи воздуха, нижняя часть которой может закрываться свободно двигающимся металлическим кругом. В процессе эксплуатации это позволит регулировать интенсивность горения дров и, следовательно, температуру в помещении.

С помощью болгарки и диска по металлу делаем в трубе вертикальные прорези толщиной приблизительно 10 мм. Через них воздух будет поступать в топочную камеру.

Корпус (топка)

Для корпуса потребуется цилиндр с герметичным дном диаметром 400 мм и длиной 1000 мм. Размеры могут быть иными, в зависимости от имеющегося свободного пространства, но достаточными для закладки дров. Можно использовать готовую бочку или приварить к стальному толстостенному цилиндру днище.

Иногда котлы для отопления изготавливают из баллонов из-под газа для более длительного срока службы.

Дымоход

В верхней части корпуса формируем отверстие для отвода газов. Его диаметр должен быть не менее 100 мм. К отверстию привариваем трубу, через которую будет осуществляться отвод отработавших газов.

Длина трубы выбирается в зависимости от конструктивных соображений.

Соединяем корпус и устройство подачи воздуха

В днище корпуса вырезаем отверстие диаметром равным диаметру воздухоподающей трубы. Вставляем трубу внутрь корпуса таким образом, чтобы поддувало выходило за пределы днища.

Из металлического листа толщиной 10 мм вырезаем круг, размер которого немного меньше диаметра корпуса. Привариваем к нему ручку, изготовленную из арматуры или стальной проволоки.

Это значительно упростит последующую эксплуатацию котла.

Конвекционный кожух

Из листовой стали изготавливаем цилиндр или отрезаем кусок трубы, диаметр которой на несколько сантиметров больше наружного диаметра топки (корпуса). Можно использовать трубу диаметром 500 мм. Соединяем вместе конвекционный кожух и топку.

Сделать это можно с помощью металлических перемычек, привариваемых к внутренней поверхности кожуха и наружной поверхности топки, если зазор получился достаточно большой. При меньшем зазоре можно приварить кожух к топке по всему периметру.

Из стального листа вырезаем круг такого же диаметра как топка или чуть больше. Привариваем к ней ручки, используя электроды, проволоку или другие подручные средства.

Учитывая, что в процессе эксплуатации котла ручки могут сильно нагреваться, стоит предусмотреть специальную защиту из материала с низкой теплопроводностью.

Ножки

Для обеспечения длительного горения к дну привариваем ножки. Их высота должна быть достаточной, чтобы поднять дровяной котел минимум на 25 см над уровнем пола. Для этого можно использовать различный прокат (швеллер, уголок).

Поздравляем, вы изготовили дровяной котел своими руками. Можно приступать к обогреву дома. Для этого достаточно загрузить дрова и поджечь их, открыв крышку и теплорассеивающий диск.

Несмотря на то, что наука и технологии ушли далеко вперед, не стоит отрицать, что даже сегодня использование таких приборов, как котлы дровяные для отопления дома, является распространенным.

Большинство моделей современных дровяных котлов сегодня сочетают в себе такие два элемента: традиционный источник тепловой энергии – дрова, а также систему парового отопления, которая вошла в обиход относительно в недавнем времени – 100-150 лет назад.

Для тех, кто проживает в городе, может показаться странным подобное гонение за традициями древности в виде дровяных котлов. Однако этого нельзя сказать о деревнях и селах. Ведь здесь нет проходящей газовой магистрали, электричество скачет, да и оплачивать счета будет дорого. Именно в таком случае котлы дровяные для отопления дома станут единственным спасением для людей в холодную пору.

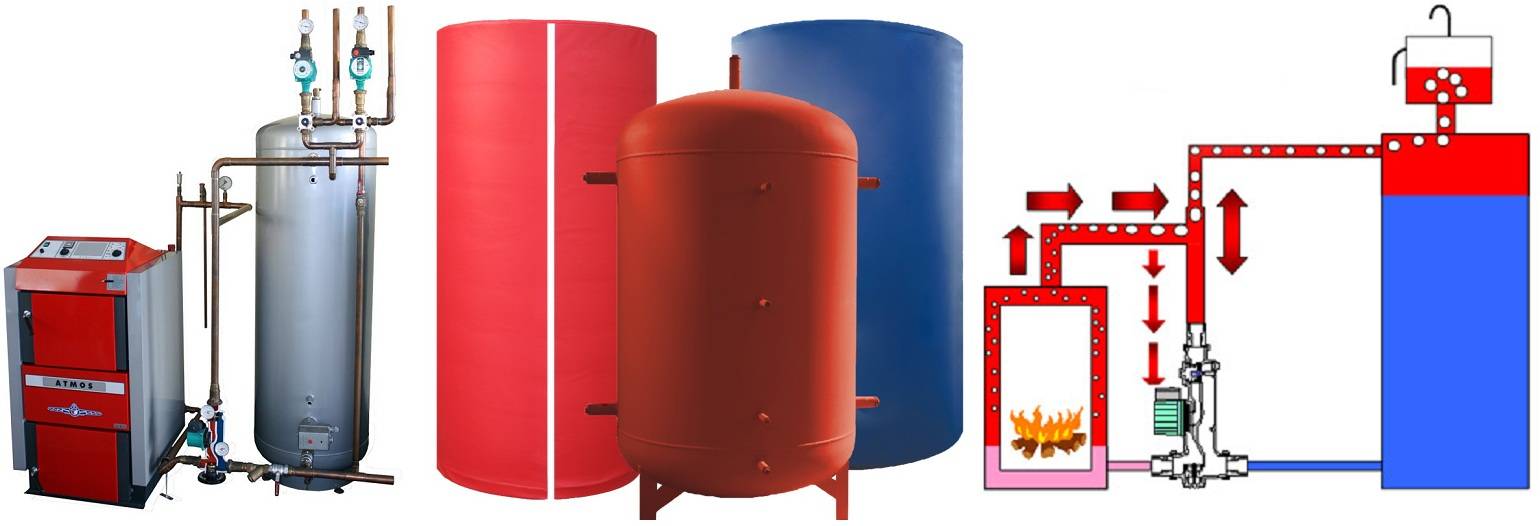

Твердотопливный котел с аккумулятором тепла

Очень большой популярностью пользуется отопление дома твердотопливным котлом с использованием угля и дров. Но для того, чтобы тепло никуда не уходило нужно его аккумулировать. Порой для задержки тепла используют водяной теплый пол с достаточно большой толщиной бетона.

Но также очень эффективным будет использование большого бака с водой, способного изолировать тепло. Такой бак подсоединяют между котлом и системой отопления. Используя циркулярный насос, котел подогревает воду и далее она подается в специальный бак. После того как вода остывает, она обратно уходит в котел. Также в этой системе есть и второй насос, который «гоняет воду по верхней и нижней части бака.

Подобный бак устанавливают для выполнения таких функций:

• Аккумулирование тепла и отдача по мере необходимости;
• Защита котла от перегрева;
• Автоматическое распределение тепла;
• Является связующим элементом любого типа котла с системой отопления;
• Может обеспечить горение топливных материалов с максимальным КПД;
• Увеличение времени горения;
• В некоторых случая потребление воды.

Поддержите наш проект в соц. сетях!

На какие параметры нужно обращать внимание при выборе

При отоплении дома твердотопливным котлом нужно обращать внимание на следующие моменты:

• Мощность котла. Чем больше у вас помещение, тем мощнее вам нужен котел.
• Из какого материала сделан. Как правило, это касается наличия электронных механизмов для управления и материал теплообменника – чугун или сталь. Нельзя сказать что лучше – чугун или сталь. Потому что у каждого есть свои достоинства и недостатки. Котлы из чугуна состоят из нескольких секций, которые можно менять по отдельности. Чугун очень прочный металл и стойко борется с коррозией и другими вредителями. Да и процесс горения у него больше. Один его минус – то, что он боится перепада температур (из-за сильного и резкого перепада чугун лопается). Стальной же котел, может легко переносить любые перепады температур. Но к сожалению, он плохо борется с коррозией.
• Использование электроэнергии. Есть котлы, которые работают как от сети, так и без электричества. Во втором случае за этим котлом во время его работы время от времени нужен присмотр.
• Тип и топливо. Здесь, конечно же, нужно отпираться от топлива, которое вы собираетесь использовать. Типы котлов описаны немного выше.
• Сколько потребляет топлива.
• Как загружается топливный материал (самостоятельная или ручная загрузка).
• КПД. Чем лучше работает котел и максимально вырабатывает энергию – тем выше его качество.

Каким углем лучше топить котел

Производитель изначально проводит теплотехнические расчеты, и приспосабливает конструкцию топочной камеры и теплообменника к конкретному сорту топлива. Поэтому, чтобы повысить КПД бытового котла, достаточно использовать уголь марки и фракции, указанной в инструкции по эксплуатации.

Какой маркой угля топить

В состав угля входят углерод и негорючие примеси, образующие после сжигания золу и шлак. Соотношение между углеродом и примесями, зависит от выбранного сорта топлива. Уголь имеет (в зависимости от марки) разную степень влажности, рыхлую или твердую структуру, возраст образования.

Чтобы эффективно топить угольный котел, необходимо хорошо понимать, какие характеристики отличают тот или иной сорт топлива:

Лингит – данный сорт топлива имеет рыхлую структуру и большой процент зольного остатка. Лингит используют на промышленных электростанциях. Для обогрева дома, данный вид топлива не подходит.

Каменный уголь – имеет теплотворную способность 5500 ккал/кг. Процентное содержание углерода не менее 75%. Содержание золы от 2 до 4%. Каменным углем топят большинство бытовых котлов классического типа. Для оборудования газогенераторного типа, не подходит по причине влажности выше 20%.

Бурый уголь – теплотворная способность находится в пределах всего 3000 ккал/час. При сжигании, образуется большое количество зольного остатка и коксующихся веществ. Влажность находится на уровне 50%. Бурым углем не рекомендуют топить бытовые котлы, по причине быстрого засорения дымохода и теплообменника.

Антрацит – порог влажности находится в пределах 7%. Имеет высокие показатели удельной теплоты, равные 9000 ккал/час. Доля золы, уносимой газами из котла для угля, не более 7%. Антрацитом, производители отопительного оборудования, рекомендуют топить газогенераторные котлы. Уголь разделяется на несколько сортов по величине: кулак, орех, семечко.

Можно ли топить угольными брикетами

Угольные брикеты изготавливают методом прессования мелких фракций (пыли). В качестве связующего элемента, используют специальные органические или минеральные составы. Последние, сильно увеличивают зольность топлива, но стоят дешевле. Наиболее востребованными считаются угольные брикеты, в которых в роли связующего вещества, выступает каменноугольная смола.

Отопление прессованным углём имеет следующие преимущества:

1. Простота укладки в топочную камеру.
2. Хорошая воспламеняемость.
3. Высокие теплотворные показатели, идентичные антрациту.
4. Простота хранения и транспортировки – брикеты имеют правильную геометрическую форму, поэтому их легче складировать, и они занимают меньше места.

Единственным недостатком прессованного угля, считается высокая стоимость, превышающая цену на кусковое сырье, приблизительно на треть. Преимуществом считается возможность топить котел на угле, без загрязнения продуктами горения.

Как топить угольной пылью

Наиболее безопасным и эффективным методом сжигания пыли, считается способ с применением специального горелочного устройства.

Можно ли топить древесным углем

При всех этих достоинствах, древесный уголь имеет один серьезный недостаток. Стоимость килограмма покупного древесного угля, обойдется почти в 2 раза дороже, чем стоит каменный уголь. Несколько снизить стоимость сырья можно, наладив его самостоятельное производство. Для получения 1 тонны древесного угля, потребуется пережечь около 10 м³ древесины.

Технология ремонта межпанельных швов

Качество дров

Лучшими дровами для твердотопливного котла всегда считались дрова дубовые. Благодаря высокому качеству, это сырье относится к элитному классу. Стоимость дубовых дров высока, поэтому доступны они не всем. Но без таких дров часто не обойтись, когда речь идет о вкусе выпекаемого хлеба, пиццы или иной выпечки. Здесь дубовые поленья просто незаменимы.

Рассмотрим характеристики дров из разных пород дерева:

• Дуб: элитарный дорогой сорт. Горит мощно, отдавая огромное количество тепла;
• Береза: Лучшее соотношение качества и стоимости;
• Ольха: отличные дрова, дом быстро прогревается. К тому же предки считали ольховые дрова «лечебными», поскольку в доме, отапливаемом с их помощью, реже болеют простудой;
• Сосна: жаркие и ароматные дрова, хорошо горящие за счет содержания смол.

3 Полезные советы

ТТ котлы не являются экологически чистой системой, поэтому для монтажа обязательно потребуется котельная. При установке нужно учитывать перечень правил:

1. 1. Расстояние от топки до стены должно быть не меньше одного метра.
2. 2. Вентканалы нужно оборудовать на расстоянии 50 см от пола и 40 см от потолка.
3. 3. Перед топкой необходимо выполнить настил (подойдет лист асбеста или металла размером не меньше 50х70 см).
4. 4. Над оборудованием монтируют дымоход. Информация об оптимальных координатах дымохода указана в инструкции к устройству.

Те части металлических труб, которые находятся в холодных зонах, следует защитить с помощью материалов для термоизоляции. Для этого идеально подойдет базальтовая вата.

ТТ котлы отлично подходят для установки в загородном доме. Существует несколько схем отопления. Только владелец сможет решить, какой вариант подходит ему больше всего. Каким бы ни был выбор, полезные рекомендации помогут провести установку максимально эффективно.
