Обратный клапан для канализации: устройство, правила установки, подробные инструкции с фото и видео

Для чего нужен обратный клапан

Обратный клапан на канализацию устанавливают для подстраховки, ведь он обеспечивает герметичное закрытие проходного канала в системе. Механизм пропускает стоки в слив, но при этом препятствует движению жидкости в обратном направлении, тем самым оберегая дом от фонтана нечистот с соответствующим ароматом.

Установка прибора рекомендуется в таких случаях:

• в небольшой квартире, находящейся на первом этаже, или подвале;
• в доме, построенном на месте с высоким уровнем залегания грунтовых вод;
• во время сборки канализации, когда не соблюдались нормы укладки труб;
• в качестве страховки при монтаже любых контуров;
• чтобы исключить попытки насекомых и крыс забраться через унитаз в квартиру.

Затворный механизм постоянно находится в закрытом состоянии и открывается лишь тогда, когда жидкость из сантехники попадает в слив. При монтаже нового запорного клапана в построенную систему могут неожиданно возникнуть трудности с ее отключением и правильным соединением трубопровода. По этой причине установку устройства необходимо осуществлять одновременно с первичной прокладкой контура.

Рабочее давление – важная характеристика

Использование плиты МДФ

Правила монтажа жидкостной запорной арматуры

Сама инструкция по установке подобной арматуры зачастую не вызывает затруднений даже у дилетантов.

Она складывается из 5 основных действий:

Персональный клапан для унитаза.

1. Прибор врезается в точку соединения 2 секторов трубы или в месте подсоединения канализационного трубопровода к сантехнике, например, к унитазу;
2. Если арматура монтируется горизонтально, то выставлять ее нужно четко по уровню, без перекосов;
3. Те же приборы, которые врезаются в вертикальные и наклонные системы можно устанавливать под произвольным углом;

Принцип работы вертикальной мембранной конструкции.

1. При сборке канализационного трубопровода соединительные раструбы должны быть направлены навстречу движению жидкости. Вам нужно вытащить сектор трубы и на его место в раструб вставить горловину клапана, после чего отрезать лишнее от снятой вами трубы и вставить ее в клапан с другой стороны;

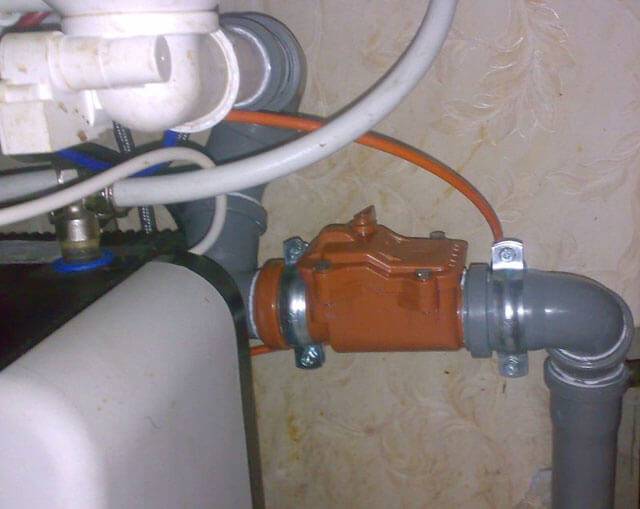

2. На последнем этапе обратный клапан или трубы по обе стороны непосредственно рядом с запором нужно жестко закрепить хомутами на полу или ближайшей стене. Этим пренебрегать не стоит, так как работа подобной аппаратуры вызывает небольшую вибрацию, а значит, рано или поздно соединение может разгерметизироваться.

Как видите, инструкция по монтажу обратного клапана своими руками не сложная, но здесь есть масса мелочей, которые нужно учитывать.

Горизонтальный клапан с двумя заглушками.

• На каждом обратном клапане, вне зависимости от модели, есть стрелочка, указывающая на направление движения жидкости, так что перед тем как установить прибор, найдите эту стрелочку;
• Не лишним будет перед установкой проверить прибор на герметичность. Для этого возьмите прибор, налейте в него воду, как в стакан, с той стороны, через которую она не должна проходить и оставьте. Как правило, протечки вызваны попавшим мусором или старой прокладкой;
• Запор на трубу нужно устанавливать того же сечения, что и сама труба. Любой переходник в разы увеличивает риск засора, плюс это дополнительные соединения, а чем этих соединений меньше, тем надежней система;
• И наконец, подобная аппаратура ставится для предотвращения аварийных ситуаций, а значит, к ней должен быть обеспечен беспрепятственный, удобный доступ на случай прочистки или ревизии.

Пластиковый обратный клапан на 110 мм.

Сложнее всего устанавливать подобную аппаратуру в многоэтажных домах. Идеальным вариантом считается установка запорной арматуры на входе в трубу центрального стояка.

Но все дело в том, что габариты санузлов в большинстве наших домов, мягко говоря, скромные, а клапан под трубу сечением 110 мм штука объемная. Вот и приходится хозяевам вместо одного капитального общего клапана ставить несколько персональных на каждый слив.

В литературе я встречал предложение установить подобный запор на подъездный стояк, чуть ниже слива первого этажа. Но это может быть оправданным, только если засоры регулярно происходят не в самом стояке, а в центральном канализационном колодце или магистрали, что поверьте, бывает крайне редко.

Обратный клапан с поворотом на 90º.

Дело в том, что установка клапана чуть ниже первого этажа фактически бесполезна. Подумайте сами, вода ведь идет не снизу, труба заполняется за счет слива стоков с верхних этажей. Если засор будет в подвале на стояке, то система заполнится до клапана, он закроется и система продолжит наполняться дальше, а значит, зальет первый этаж.

Врезка затвора на центральный слив.

В частных домах, как правило, места хватает, но здесь нет смысла устанавливать такой клапан в жилом помещении. Подтопление может идти только со стороны септика или общей центральной канализационной магистрали.

Соответственно прибор лучше ставить либо в подвале, либо в отдельном утепленном колодце, оборудованном специально под установку запорного клапана.

Конструкция с возможностью ручной блокировки потока.

При монтаже на выводы дренажной системы, запорами нужно оборудовать все выводные трубы. В данном случае места в колодце достаточно и можно смонтировать практически любую модель, но здесь лучше устанавливать клапана с поплавками.

Поплавки это та же самая лепестковая система, только к поворотному штоку мембраны подсоединяется поплавок. При наполнении резервуара поплавок всплывает и клапан закрывается. Данный процесс наглядно показан на видео в этой статье.

Варианты металлической запорной арматуры.

Правильное и неправильное расположение

У каждого устройства, открытого или закрытого, на корпусе нарисовано направление движения стоков. Обозначается стрелкой или треугольником. Именно по направлению воды устанавливается гидрозатвор.

Затвор работает только в одном направлении и в разных положениях: будь то вертикальное или горизонтальное расположение прибора. Если все условия монтажа соблюдены, в первые минуты будет видно, что устройство функционирует и вода проходит через мембрану.

Правильное положение прибора еще определяется по способу монтажа. От раструба к холостому концу (то есть в раструб) можно вставить только пустой конец трубопровода. С другой стороны только соединительное расширение трубы с уплотнительной резинкой.

Неправильное расположение грозит постоянными проблемами, возникающими с устройством. Прибор, установленный не по схеме или не в том месте, сразу покажет свою несостоятельность. Любая работа начинается с прочтения инструкции, монтаж гульфика не исключение.

Трудности, которые могут возникнуть при неправильной установке:

1. Труднодоступное место. Устройство требует постоянного мониторинга после монтажа, поэтому, если запорная арматура стоит в углу или под слоем бетона в другом недоступном месте, обслуживать ее не представляется возможным.
2. Прибор установлен с нарушением технологического процесса. Негерметичные стыки, постоянно подтекающие крышки — затворов малоприятное зрелище. Если резинки в раструбе не смазывать маслом во время монтажа, они задираются или проваливаются вовнутрь. Даже когда все стыки присоединены друг к другу в упор и плотно, они могут протекать из-за проворачивания уплотнительных колец.
3. Нельзя устанавливать обратный клапан сразу после поворотной части системы. Во время движения стоки набирают приличную скорость, а значит, и создают давление. Труба забилась или не справилась с обратным потоком, и клапан закрылся. Сразу проблема не была обнаружена, и вода продолжила поступать из сантехнического прибора. Поток воды, подойдя к мембране получит сопротивление и может выбить отвод из соединительного стыка. Поэтому прибор устанавливается строго на прямом участке.
4. Выбрано неверное направление установки клапана. На любом устройстве имеется указатель движения воды, согласно этому рисунку и нужно производить монтаж. Если прибор перевернуть или поставить вниз крышкой для проведения ревизии, узел перестанет работать.

Установка

Установка обратного клапана на канализацию может проводиться только при плюсовой температуре в помещении. В горизонтальный трубопровод можно установить его в любом месте, но не ближе 10 см от высшей точки стока.

• Перед монтажом устройства необходимо измерить его габаритные размеры. Это нужно как при проектировании канализации, так и при установке его в имеющуюся систему.
• Также перед установкой прибор обязательно нужно проверить на исправность. Для этого заслонку опускают, а в выходное отверстие наливают воду. Вода не должна проходить сквозь заслонку, а если проходит, то в крайне малом количестве.
• Если клапан монтируют в уже имеющуюся трубу, то вырезают участок, соответствующий его размерам.

Внимание! Клапан необходимо установить в правильном направлении. Стрелка на устройстве показывает, куда должны двигаться сточные воды

Устанавливают затвор на трубу, используя герметик и ленту ФУМ.

Если канализация напорная, то устройство ставят сразу же после насосного оборудования

Это важно, так как давление, создаваемое насосами, препятствует нормальной работе клапана

Пластиковые клапаны обычно не требуют никакой дополнительной герметизации мест соединения, достаточно промазать стык сантехническим силиконом, иногда можно обойтись и без этого.

Чугунные устройства, в зависимости от модели, устанавливают или с помощью уплотняющих резинок и болтов, или уплотняют стык паклей и герметиком.

Важно! Необходимо ставить клапан так, чтобы оставался свободный доступ к нему для обслуживания, а крышку можно было открыть

Монтаж манжеты на унитаз

Обратный клапан- манжета устроен просто, и установка его также не представляет особой сложности. Однако нужно, чтобы после унитаза шел прямой участок трубы, крышка не должна упираться в перпендикулярный отвод.

Клапан устанавливают перед монтажом самого унитаза. Манжету просто надевают на выпуск сантехнического прибора.

Выпуск с манжетой вставляют в канализационную трубу.

После этого монтируют сам унитаз.

Такой затвор не стоит приклеивать на герметик или цемент, или другим способом делать его несъемным — через некоторое время потребуется его прочистить.

Монтаж воздушного клапана

СНиПы рекомендуют устанавливать воздушный затвор в любых зданиях высотой больше двух этажей. Ставят его в помещении, где температура не опускается ниже нуля. Если в помещении есть трап для слива в полу, то клапан ставят на высоте не меньше 35 см над уровнем пола. Если трапа нет, то устройство размещают на трубе выше самого высокого входа в нее водоотвода на конец трубы или в специально предназначенный для этого раструб.

Как устанавливать нельзя

Не следует ставить затвор в разрыв стояка (вертикально). Для этого есть несколько причин:

• Любые заслонки, ловушки, установленные здесь, повышают вероятность засора.
• При образовании засора клапан будет поврежден тросом, который используется для прочистки.
• Возможно затопление квартиры сточными водами.
• Если из-за такой установки устройства произойдет засор и вы затопите соседей, будет составлен акт о самовольном изменении конфигурации стояка и вам выставят счет за ремонт и восстановление стояка.

Решает ли установка вакуумного клапана все проблемы?

Увы, нет, конечно.

Вернемся опять к фановой трубе, сделанной по всем правилам. Она выполняет не только функцию выравнивания давления внутри системы, но и обеспечивает эффективную вентиляцию. Ее установка настоятельно рекомендуется в следующих случаях?

• Если дом имеет более двух уровней (этажей) с установленной сантехникой и проведенной по всем этим уровням канализацией.
• Если по каким-то соображениям пришлось монтировать стояк из трубы 50 мм.
• Если в доме имеется крупный резервуар, нечто вроде банного бассейна, который приходится периодически опорожнять.
• Если септик расположен близко к дому, и от него доносится неприятный запах в жилую зону.

То есть в таких ситуациях необходимость фановой трубы, по идее, даже не должна обсуждаться.

Иногда владельцев жилья начинает «грызть соблазн» — не заморачиваться с проводкой трубы через кровлю. То есть ограничиться именно установкой в верхней точке вакуумного клапана. Надо сказать сразу – это не лучший вариант.

Аэратор должен рассматриваться как вынужденная мера, когда вывод фановой трубы невозможен в принципе. Или же – для упрощения и удешевления общей схемы с несколькими стояками. Нет нужды выводить их через крышу на улицу все – достаточно будет одной фановой трубы, а на остальных стояках вполне достаточно и качественных клапанов в верхней точке в помещениях. То есть вентиляция обеспечиваться будет – и с разрежением тоже вопрос решается.

Вот один из приемлемых вариантов решения проблемы: несколько стояков, из которых один переходит в фановую трубу, а остальные в верхней своей точке оснащаются вакуумными клапанами.

Неужели вентиляция канализационных труб настолько важна?

• Во-первых, при разложении органики выделяются и крайне опасные для здоровья человека газы. И отравления такими продуктами, в том числе со смертельным исходом – вовсе не такая редкость. Лучше, чтобы они не концентрировались, а своевременно выходили в атмосферу.
• Во-вторых, есть еще один «подводный камень». Если вентиляционной циркуляции воздуха в трубах нет, то скопищу зловонных газов деваться некуда, и оно рано или поздно просочится и в помещения. Простой пример – семья, побыв за городом выходные, на неделю уехала «на зимние квартиры». За это время банально высохла (испарилась) вода из какого-то самого маленького сифона (скажем трап в душевой или сифон под ванной). И любимая дача встречает своих хозяев диким зловонием в комнатах, так как скопившиеся в высокой концентрации газы из канализации хлынули наружу.

А с фановой трубой таких масштабных неприятностей можно избежать.

*  *  *  *  *  *  *

Вывод: вакуумный клапан — очень полезный элемент системы канализации, который позволяет в ряде случаев значительно упростить схему, избежать срывов водяных затворов на длинных горизонтальных и других проблемных участках. Но рассматривать его, как полноценную замену фановой трубе – недопустимо!

Причина – он не обеспечивает необходимой вентиляции канализационной разводки. А без этого говорить о полноценности создаваемой системы — все же будет преувеличением.

Что представляет собой обратный клапан на канализацию 110 мм и другого размера

Обратный клапан – это разновидность запорной арматуры. Он устанавливается в просвет на трубопровод для блокировки обратного течения жидкости в случае засорения системы. Устройство монтируется в подвальном помещении на горизонтальном участке общего канализационного коллектора в месте стыковки труб. Его также можно установить в месте поворота трубопровода на 90º.

Для достижения максимальной безопасности обратный клапан на канализацию 50 мм также может быть смонтирован на отводах к сантехническим приборам на первом и втором этажах многоквартирного дома. Такая усиленная мера оправдана тем, что фекальные воды при обратном истечении способны подняться лишь выше первого этажа. Далее скопившаяся масса способна самостоятельно продавить образованную в трубе пробку.

Обратный клапан можно установить в месте поворота трубопровода на 90º

Для частного сектора обратный клапан монтируется перед выпуском в канализационный колодец (для каждого дома отдельно – на внутренней стороне фундамента). Такое устройство также предназначено и для автономной системы, где сточные воды накапливаются в сливной яме или в септике. В этом случае следует побеспокоиться, как залить крышку на канализацию своими руками.

Обратный клапан характеризуется простотой конструкции, надежностью, эффективностью, долговечностью, несложным монтажом и удобным техобслуживанием.

Отзывы счастливых владельцев

Процесс монтажа обратного клапана

Существует определенный порядок, как установить обратный клапан. Простым случаем является монтаж клапана-манжеты на сантехнику.

Он состоит из таких этапов:

1. На выпуск унитаза надевают манжету.
2. Выпуск с манжетой помещают в раструб канализационной трубы.
3. Унитаз фиксируют штатными крепежными элементами.

При этом нужно учитывать несколько нюансов:

• унитаз нужно подключать к трубе, имеющей прямой участок после раструба, а заслонка не должна упираться в стенку отвода;
• не следует при сборке соединений применять герметик и монтировать прибор на мастику или цемент, поскольку клапан нужно будет чистить.

Если требуется смонтировать клапан в разрыв ранее собранного канализационного участка, необходимо приобрести фасонный элемент, который называется компенсирующим патрубком — короткую трубку, имеющую удлиненный раструб.

Последовательность монтажа:

1. Трубу разрезают выше раструба в двух местах.
2. Вырезанный участок удаляют.
3. Обрезок трубы вынимают из раструба.
4. Компенсатор надевают до упора на трубу выше раструба.
5. В раструб вставляют обратный клапан.
6. Компенсатор осаживают в раструб клапана.

Нюансы имеются и в этом случае:

1. На отрезанных участках трубы нужно с внутренней стороны зачистить заусенцы и снять наружную фаску. Если этого не сделать, при работе канализации, неровности начнут задерживать мусор. В свою очередь, фаска поможет легко стыковать раструбное соединение.
2. Раструб клапана после сборки следует зафиксировать отдельным хомутом, чтобы не допустить самопроизвольную расстыковку в случае подпора канализации, поскольку компенсатор может сместиться вверх по трубе.

Чтобы смонтировать затвор при отсутствии раструба, кроме компенсатора понадобится канализационная муфта. Ее помещают на отрезанную по размеру трубу, ниже места расположения клапана. Остальные действия аналогичны тем, о которых рассказано выше.

Виды клапанов и принцип функционирования

Существует несколько разновидностей канализационных обратных клапанов на 110 и 50 миллиметров, которые различаются сферой применения. Соответственно, все виды механизмов обладают разной конструкцией и принципом функционирования одного элемента.

Когда сточные жидкости подходят, заслонка автоматически поднимается, после чего она снова возвращается в исходное положение. Именно по механизму функционирования заслонки классифицируются модели канализационных обратных клапанов.

Поворотные

Данная разновидность канализационных клапанов обладает подпружиненной мембраной (она называется тарелкой из-за круглой формы). В случае, когда сточные воды перемещаются в верном направлении, тарелка поворачивается и уходит вверх, не препятствуя движению жидкостей.

Однако при обратном направлении стоков подпружиненная мембрана плотно прижимается к внешнему ободку, в результате чего рабочая площадь трубопровода оказывается перекрытой.

Некоторые модели дополнительно имеют встроенную дополнительную заслонку, которая управляется вручную. Подобный запорный механизм можно регулировать при помощи специальной кнопки, находящейся на корпусе устройства.

Таким образом, трубопровод имеет сначала расширяющийся, а затем сужающийся участок, что является возможным местом образования засора канализационной системы. Решением данной проблемы становится размещение вверху корпуса механизма крышки. Сняв ее, возможно легко и быстро убрать появившийся засор.

Подъемный клапан на канализацию

Название данного вида прибора основано на механизме функционирования заслонки. Когда сточные воды перемещаются в правильном направлении, заслонка располагается вверху.

Принцип работы: жидкость оказывает давление на мембрану, которая перекрывает движение стоков, внутренняя пружина сжимается, вследствие чего заслонка поднимается. Если сточные воды не перемещаются, то пружина находится в обычном состоянии, а путь стокам преграждается.

Благодаря нелинейной корпусной форме при движении жидкости в обратную сторону открытие клапана невозможно, что обеспечивает полную безопасность от затопления.

Подобный тип обратного клапана для канализации 110 или 50 мм обладает большей надежностью функционирования, чем поворотная (лепестковая) модель, однако существует и недостаток.

Особенности формы являются причиной необходимости регулярной очистки системы, т.к. она периодически засоряется. Для выполнения этой процедуры потребуется открутить болты (4 шт.), затем тщательно почистить или, если возникла такая необходимость, заменить рабочий механизм. Если владелец имеет возможность производить регулярную чистку, то лучше приобретать именно подобный вариант обратного клапана.

Шаровый клапан

В этом типе устройств запирающим элементом является небольшой шарик. Верхняя часть корпуса сконструирована таким образом, что во время протекания сточных вод шарик попадает в отдельное отверстие и позволяет потоку двигаться.

Когда жидкость отсутствует, рабочая область трубы блокируется, в результате чего поток не способен проходить в неправильном направлении. Однако подобные модели имеют недостаток – в отличие от поворотного и подъемного механизма в данной конструкции заслонка-шарик прилегает к ободку устройства не полностью.

В результате нарушения герметичности может происходить небольшое протекание стоковых вод. Конечно же, вероятность серьезного затопления, как если бы канализационный обратный клапан полностью отсутствовал, минимальна.

Межфланцевый

Основное преимущество подобной разновидности запорного механизма – небольшие габариты, что делает возможной установку даже при отсутствии свободного места за сантехническими приборами. Внешне устройство выглядит цилиндром миниатюрных размеров со специальной поворотной заслонкой.

Данный элемент может состоять из 2 компонентов, которые закрепляются у центрального стержня, либо по внешнему виду напоминать маленькую тарелку, которая фиксируется у корпуса при помощи пружинного механизма.

Подобный вариант желательно устанавливать только в том случае, если прочие разновидности установить не удастся. Даже с учетом небольших размеров желательно все же отдать предпочтение другим типам прибора. Межфланцевый обратный клапан 50-ти мм на канализацию монтируется достаточно редко, т.к. относится к категории оборудования для водоснабжения. Для канализационных систем эффективность его работы довольно низкая.

Еще одним недостатком подобной конструкции является отсутствие возможности быстро почистить устройство. Из-за особенностей формы потребуется полностью разобрать соединение, чтобы осуществить чистку клапана.

Вентиляция канализационного стояка

Начать мне, однако, придется с небольшого лирического отступления. Чтобы понять, зачем нужен канализационный вакуумный клапан, необходимо хорошо представлять себе процессы, происходящие внутри канализационного стояка.

Штатная работа

Все стояки выводятся строителями за пределы плоской или скатной кровли. Как и в любой другой вертикальной трубе, в стояке возникает постоянная тяга. Зловонные испарения сточных вод вытягиваются за пределы дома и рассеиваются в атмосфере;

При залповом сбросе воды (сливе бачка унитаза) вниз по стояку устремляется поток, полностью или частично перекрывающий все его сечение. Поток вытесняет заполняющий стояк воздух в канализационный колодец через выпуск или в подвал через один из открытых тройников. В верхней части стояка образуется разрежение, которое компенсируется подсосом воздуха через фановую трубу — вентиляционный отвод на кровле.

Как монтируется данный прибор?

Его установка не считается сложной задачей, поэтому может быть осуществлена самостоятельно, однако для этого важно решить первоначально, где именно будет монтироваться этот прибор. Он может быть установлен:

На всю канализационную систему, а для этого важно правильно выбрать данный элемент, который будет обладать довольно существенными размерами, а также будет монтироваться в таком месте системе, где сможет лучше всего справляться со всеми своими задачами.

На отдельный сантехнический прибор, причем чаще всего он монтируется именно на унитаз, который является самым частым элементом, через который в помещение могут поступать сточные воды и неприятный запах. Дополнительно можно установить его и на другую сантехнику, к которой относится раковина или ванна.. Чаще всего общий обратный клапан монтируется только в определенном частном доме, а вот в квартире самым рациональным решением считается установка каждого отдельного элемента на все компоненты ванной комнаты

При этом данная работа может быть выполнена независимо от того, какая система отведения сточных вод имеется на конкретном сантехническом приборе

Чаще всего общий обратный клапан монтируется только в определенном частном доме, а вот в квартире самым рациональным решением считается установка каждого отдельного элемента на все компоненты ванной комнаты. При этом данная работа может быть выполнена независимо от того, какая система отведения сточных вод имеется на конкретном сантехническом приборе.

Можно выделить две основные разновидности данного элемента:

• Обратный клапан, главным предназначением которого является создание определенного барьера для проникновения в помещения через сантехнические приборы сточных вод из канализации.
• Специальный обратный , который предназначается именно для этого сантехнического прибора. Дополнительно он может применяться для , а его монтаж должен выполняться в саму канализационную трубу. При наличии определенных умений выполнить установку можно таким образом, чтобы не возникало необходимости выполнять какие-либо дополнительные работы именно с трубопроводом.

Обратный клапан

Шаровый обратный клапан

Самый распространенный тип обратного клапана – шаровый. Он предотвращает движение сточных вод в обратном направлении. Устройство такого клапана простое, выглядит так: затворным устройством здесь служит металлический шар, который поджимается пружиной при появлении обратного давления.

В каком месте устанавливать шаровый клапан, зависит от его конструкции. Например, обратный муфтовый клапан стандартно устанавливается на вертикальном трубопроводе, а обратный фланцевый клапан – и на вертикальном, и на горизонтальном канализационном трубопроводе.

Муфтовый клапан устанавливается в том случае, если обратный клапан устанавливается на трубы маленького диаметра (до 2,5 дюймов). При диаметре труб 40-600 мм устанавливается обратный фланцевый клапан.

Шаровой клапан с подвижным шаром перекрывает обратные стоки на 100 %. Также он имеет 100% прямую проходимость. Заклинить такую систему невозможно. Стандартный обратный клапан изготавливается в прочном корпусе, с массивной чугунной крышкой, а сам шар покрывается нитрилом, ЭПДМ и т.д.

Еще одно положительное качество шарового клапана – отличная ремонтопригодность.

Если необходимо почистить шар или заменить, шаровый клапан для канализации можно легко и быстро разобрать — для этого нужно только снять 2 или 4 болта на крышке клапана.

Обратный ПВХ клапан

Обратный клапан очень полезен владельцам квартир на нижних этажах. Устанавливать его можно как на внутренней, так и на наружной канализации. Эта запорная арматура служит для перекрывания обратного тока канализационных вод и хорошо задерживает попадание по системе канализации различных насекомых и грызунов.

Если случается аварийная ситуация и возникает противоток, то клапан автоматически перекроет всю канализационную систему. В таком клапане можно заблокировать обратный поток в принудительном порядке. Для этого нужно просто повернуть ручку клапана в положение OFF (ВЫКЛ).

В обратный клапан ПВХ для канализации встроен запорный элемент, который двигается возвратно-поступательно, и перпендикулярно движению сточных вод в канализационной системе. Подъемный обратный клапан ПВХ может быть пружинным и беспружинным.

Почти все обратные клапаны конструктивно устроены так, что могут быть установлены и на вертикальный, и на горизонтальный трубопровод.

При этом нужно принимать во внимание направление потока сточных вод – обычно направление указывается стрелкой на корпусе клапана. Обратный ПВХ клапан не реагирует на ультрафиолетовое излучение, не поддается коррозии, не вступает в реакцию с агрессивными химическими примесями

Длительность его эксплуатации соответствует этому показателю для пластиковых труб

Обратный ПВХ клапан не реагирует на ультрафиолетовое излучение, не поддается коррозии, не вступает в реакцию с агрессивными химическими примесями. Длительность его эксплуатации соответствует этому показателю для пластиковых труб.

Если правильно эксплуатировать обратный ПВХ клапан, то он вполне способен прослужить 50 лет и больше.

Для напорной канализации

Обратный клапан, который устанавливается в напорной системе канализации, не допускает смены направления движения потока сточных вод в системе канализации. Эта защитная трубопроводная арматура допускает поток стоков только в одном направлении и останавливает жидкость при движении в противоположную сторону.

Работает обратный клапан для напорной канализации в автоматическом режиме, и называется арматурой прямого действия. Это бесперебойное универсальное устройство, так как обратный клапан может работать и в нормальном режиме, и в аварийной ситуации.

Например, если работает несколько насосов, и их напорные линии объединяются в одну общую линию, то на каждой отдельной линии устанавливается один обратный клапан (или несколько), который защищает каждую линию от давления работающего насоса на любой из них.

Таким образом, если на одной линии давление упадет, то на других линиях давление останется прежним, и аварии не произойдет.

Если сточные воды не проходят через запорную арматуру, то обратный клапан работает так: под действием своего веса золотник в клапане позволяет движение воды через седло клапана. Чтобы сточные воды изменили направление движения, их необходимо приостановить.

Когда поток жидкости останавливается, давление с другой стороны прижимает золотник, не разрешая образовываться обратному потоку сточных вод.

Как устроен вакуумный клапан?

Уже из предназначения этого прибора понятно, что он должен оставаться закрытым при избыточном давлении в канализационной трубе или при его равенстве с атмосферным. А вот если в трубе возникает разрежение – клапанный механизм должен обеспечить открытие прохода для поступления воздуха извне.

Принцип – легко реализуемый с «привлечением» обычных гравитационных сил. Ниже на схеме представлено устройство одной из моделей аэраторов. Несмотря на возможную разницу в конструкции клапанов различных производителей, принцип практически не меняется.

Пример устройства и демонстрация принципа действия вакуумного клапана для канализации.

Весь механизм клапана собирается в полимерном корпусе (поз. 1). Сам по себе прибор подразумевает только горизонтальное расположение, поэтому в нижней его части обязательно предусматривается то или иное приспособление для герметичного соединения с канализационной трубой. В показанном примере – это эластичная манжета (поз. 2) для вставки аэратора в раструб или даже просто в обрезанную трубу. Может быть соединительный узел в виде стандартного раструба канализационных труб или иные варианты. Но всегда эта установка — несложна, надежна и понятна.

Воздух может проникать в аэратор через заборную решетку или щелевидные отверстия (поз. 3). Они расположены снизу или на боковой части клапанной «головки», но наружный воздух практически всегда подложит к мембране клапана снизу.

Это очень легко объясняется. Клапанная заслонка (поз. 5) располагается в отведенном ей седле (поз. 4) и плотно прилегает к его краям эластичной манжетой (мембраной), не пропуская воздух из трубы в помещение. А прилегание обеспечивается банальной силой тяжести этой заслонки. То есть даже при равенстве давлений атмосферного и установившегося в трубе (стояке), клапан будет закрыт. Этому может способствовать еще некоторое избыточное давление в трубе, так как в канализации практически никогда не прекращается газообразование. То есть заслонка этим самым еще больше будет прижиматься к седлу (на схеме – это левый фрагмент).

Но если в трубе по тем или иным причинам создается даже небольшое разрежение, атмосферное давление преодолеет силу тяжести и приподнимет заслонку над седлом. Как говорится, «природа не терпит пустоты», и наружный воздух устремится в трубу, уравнивая давление и не давая сорвать сифоны.

Чтобы заслонка не перекашивалась, она может иметь специальные направляющие (поз. 6). Впрочем, многие модели обходятся и без них – центрирование производится за счет цилиндрической формы клапанного узла.

Аэратор на трубу 110 мм — модель с двумя клапанными головками. Одна из них разобрана для демонстрации своего нехитрого устройства.

Можно из чистого любопытства «разобрать» еще несколько вакуумных клапанов различных моделей. Но каких-то принципиальных отличий мы все равно там не обнаружим.

Отличия в устройстве различных моделей клапанов носят непринципиальный характер.

Кстати, раз рассматривается устройство, сразу можно обратить внимание читателей на «ахиллесову пяту» любого клапана. Это, конечно, сама мембрана, точнее, та ее область, которая прижимается силой тяжести к седлу клапана

И здесь речь идёт не об износе (он если и есть, то очень незаметен), а об иных препятствиях, способных помещать герметичному прилеганию створки:

• На седле клапана или на самой мембране со временем может скопиться пыль, способная превратиться в твердые комочки грязи, препятствующих плотному прилеганию створки. Часто об этом хозяевам извещает появившийся в помещения «аромат» канализации. Первое, что нужно сделать при подобном «звоночке» – это проверить чистоту мембраны и ее прилегание, провести аккуратную очистку узла от загрязнений.
• Второй вывод — вакуумный клапан необходимо ставить только в отапливаемом помещении дома. В противном случае с наступлением холодов на седле или на мембране могут намерзнуть капли конденсата, и прилегания клапанного механизма не станет. Да и вообще, не идут на пользу резиновой мембране слишком большие перепады температуры – она на холоде начинает «дубеть», теряя необходимую эластичность.

В остальном же – механизм прост донельзя, и сложно придумать какие-то обстоятельства, которые привели бы к поломке вакуумного клапана.
