Монтаж и установка камина и дымохода в деревянном доме

Камин в деревянном доме

В последнее время загородный дом постепенно превращается в полноценное круглогодичное жилище. В любом доме основным является вопрос отопления. Владельцы деревянных построек зачастую предпочитают использовать в качестве отопителя камин с естественным огнем.

Однако при выборе такого способа отопления очень важно помнить о правилах безопасности, ведь основной материал построенного жилища легко поддается горению. Классический дровяной камин предполагает в своей конструкции закрытую топку и трубу дымохода

Отделывается такая печь, как правило, натуральным камнем либо иными термостойкими материалами

Классический дровяной камин предполагает в своей конструкции закрытую топку и трубу дымохода. Отделывается такая печь, как правило, натуральным камнем либо иными термостойкими материалами.

При кладке камина необходимо как можно сильнее уменьшить воздействие на него усадки дома. В первую очередь, это относится к местам пересечения дымохода с балками перекрытия и перегородками. В этих точках нужна особенно качественная теплоизоляция во избежание возгорания.

Инструкция по монтажу

Качественное сооружение камина в доме из бруса зависит от грамотного выбора стройматериалов. Для топки выбирается жаропрочный шамотный кирпич. Чтобы соорудить корпус, понадобится красный кирпич. Для строительства конструкции используются специальные жаропрочные смеси.

Фундамент и стены

Во время сооружения пристенных каминов соединяющаяся с отопительным оборудованием стена должна быть сделана из жаропрочных материалов. Для устройства дымоотвода применяются металлические листы. Размеры кирпичной стены должны быть больше габаритов камина на 50 см.

Под основание для очага лучше всего сделать основание, которое не зависит от здания. Это даст возможность не допустить усадки, а также образования трещин. Во время эксплуатации деревянные элементы начинают постепенно деформироваться из-за испарения лишней влаги.

Для организации безопасности системы отопления нужно правильно организовать узлы, в которых дымоотвод проходит через крышу и перекрытия. Отверстия нужно изолировать термоустойчивыми материалами.

https://youtube.com/watch?v=f6ZylrT8Hto

Для создания фундамента потребуется вырыть котлован. Его размеры должны быть больше габаритов конструкции на 20 см. Глубина делается примерно 80−100 см, это будет зависеть от размеров камина. В котлован засыпается битый кирпич и щебень. Далее в основание необходимо залить бетонный раствор. Для полного набора прочности этот фундамент обязан отстояться не менее месяца, только после этого можно начать строительство камина.

Кирпичная конструкция

Кладка выполняться строго с учетом схемы. Для каркаса применяется полнотелый кирпич, во время кладки внутренней топочной камеры — огнеупорный, также нужно использовать специальный жаропрочный состав. Есть определенные правила для установки камина в доме из бруса:

1. При укладке нового кирпичного ряда нужно контролировать горизонтальную плоскость с помощью уровня.
2. Укладка производится с помощью кельмы и мастерка.
3. Слой раствора — 3−4 мм.
4. Строительный состав не должен выходить за грани кирпича.
5. Во время сооружения топки необходимо добиться ее горизонтального расположения. Топочная камера в открытых каминах изготавливается с помощью кирпича, а в закрытых внутренняя поверхность обшивается металлом. Для чугунных каминов желательно установить окошко из жаропрочного стекла. Самыми эффективными считаются закрытые топки, поскольку они дают возможность контролировать горение в очаге.
6. Кладка производится при положительных температурах, это обеспечивает лучшую прочность всей конструкции.

Обустройство дымоотвода

Универсальным дымоотводом считается конструкция из керамических труб. Чтобы правильно провести монтаж, нужно придерживаться определенных правил:

1. Монтаж дымоотвода производится с контролем вертикальности труб и прямолинейности всей системы.
2. Внутренние поверхности стен дымоотвода необходимо обработать с помощью жидкой глины.
3. Для сооружения дымохода используется цементно-песчаный раствор.
4. При обустройстве дымоотвода используются негорючие материалы, а внутри укладывается фольгированная вата.

Чтобы соорудить безопасный камин, рекомендуется устанавливать коренной трехслойный дымоход. Если не хватает свободного места, то используется двухконтурный дымоход из нержавейки. Деревянные части не должны касаться трубы.

Это интересно: дымоход своими руками.

Полы и наружная облицовка

Покрытие на полу около камина обязательно делается из негорючих материалов. Для зоны перед топочной камерой можно использовать огнестойкий камень. Облицовка пола может быть выполнена из камня или кафельной плитки. Простейший способ — укладка листового металла.

Если топка не оборудована стеклянной дверцей, то дополнительно можно установить металлическую решетку. Чтобы придать домашнему очагу уникальный стиль и оригинальный внешний вид, используется отделка кафелем или штукатуркой. Отделка особенно важна для каминов с закрытой топочной камерой. Допускается использование кирпича, мрамора или плитки.

Требования к установке и виды каминов

В результате того, что деревянные постройки находятся в зоне риска возникновения пожаров, к каминам и печам предъявляются особые требования обеспечения безопасности. Однако это не сужает перечень моделей, которые можно использовать.

Установка камина в деревянном доме на каждом этапе сопровождается сверкой выполненных работ с правилами ПБ и СНиП. Чтобы дать полную картину моделей, пригодных для деревянных домов, следует распределить разрешенные камины и печи по нескольким признакам.

По месту расположения

В бревенчатом доме разрешается при соблюдении изоляции горючих материалов устанавливать и ориентировать камин практически произвольным способом. Запрет вводится исключительно из соображений рационального использования пространства.

Массивная постройка

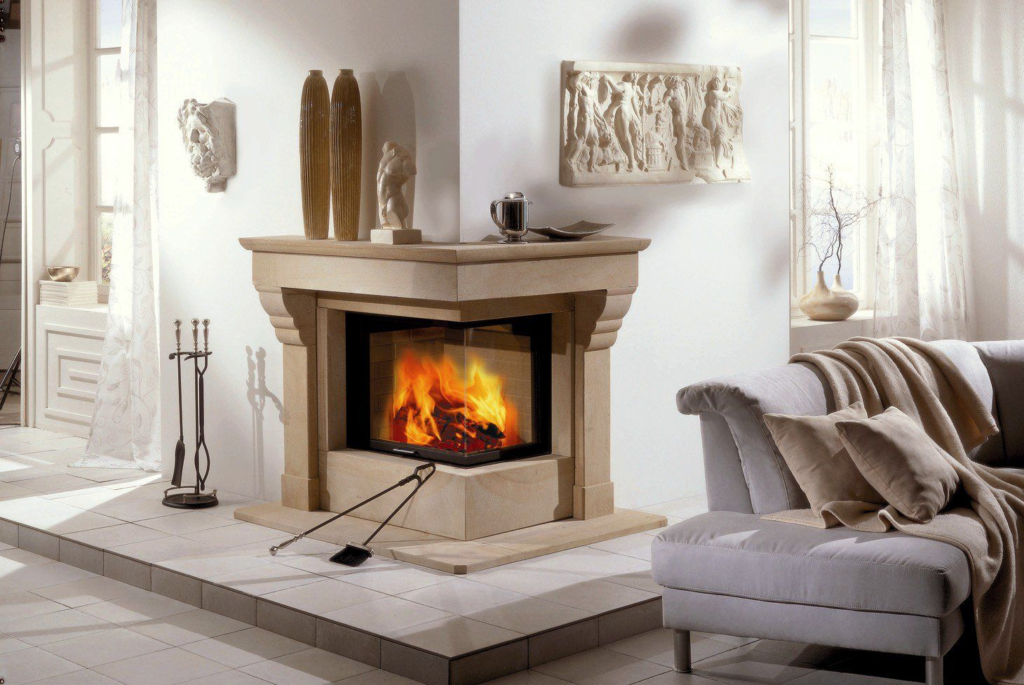

• Угловые модели каминов обладают таким свойством, как экономия пространства. Они устанавливаются по стыку двух стен, скрывая линию разграничения. Именно поэтому возникает визуальный эффект увеличения пространства.
• Встраиваемые камины, как ни странно, довольно часто применяются в деревянных постройках. Для частичного зонирования комнаты возводится кирпичная стена с нишей для камина. Толщина стены сопоставима с размерами топки. Внутри этой стены выполнен канал для дымохода. Как видно из описания, общих элементов стенки камина и горючие материалы не имеют.
• Пристенные модели обязательно подразумевают наличие портала. Его выполняют из различного материала, в зависимости от того, какие функции сочетает в себе будущий камин. Если это чисто декоративное устройство, то выполняется портал из гипсокартона. Если же камин в деревянном доме установлен для обогрева, то портал выкладывается из огнеупорного кирпича.

Пристенный вариант с красивым порталом

Островные или изолированные модели отличаются тем, что не имеют общих границ со стенами дома. Единственной сложностью из обустройства является подвесной дымоход, который не так легко смонтировать, соблюдая безопасность.

По виду топлива

Этот раздел очень важен для тех, кто решился сконструировать печь в деревянном доме. Ведь многие склонны думать, что некоторые виды топлива категорически запрещены для использования. Отметим, что эти мысли имеют под собой фундамент в случае конструкции с открытой топкой. Однако современные модели с закрывающейся герметично дверцей предоставляют потребителю множество вариантов, которые будут безопасными в плане пожара.

• При условии, что в деревянном доме правильно будет выполнена изоляция, обеспечен камину надлежащий фундамент, возведен дымоход и выполнены все правила установки в целом можно использовать классические камины, сделанные из кирпича и рассчитанные на применение дров или прочих видов твердого топлива (брикетов, угля).
• Электрокамины заслужили право носить звание самых безопасных устройств. В постройках из дерева они могут использоваться без ограничений, ведь вместо живого пламени там выступает качественно оформленная система имитации. Однако не стоит забывать про правила эксплуатации нагревательных элементов.

Домашний электроочаг в сборе

• Еще одним вариантом, на который не распространяются строгие правила, служит биокамин. Эти модели характерны отсутствием дымохода, хотя пламя в топке естественное. В качестве топлива использован спирт или композиции на его основе. Вот почему данный вид устройств получил свое название.
• Газовые камины просты в устройстве, так как имеют всего несколько конструктивных элементов. Требования к таким каминам совпадали бы с требования к твердотопливным моделям, если бы не опасность при эксплуатации любого газового оборудования. Таким образом, газовый камин лидирует по количеству ограничительных условий установки в домах из бревна.

По используемому при изготовлении материалу

Твердотопливные камины могут быть полностью выложены из огнеупорного кирпича. Слово «полностью» означает то, что даже топка, в которой происходит сгорание топлива, сделана из шамотного кирпича. Выполняется кладка способом порядовки. Этот способ предполагает определенный алгоритм для формирования каждого ряда. Дымоход для такой печи обязательно выполнен из кирпича, что продиктовано соображением безопасности.

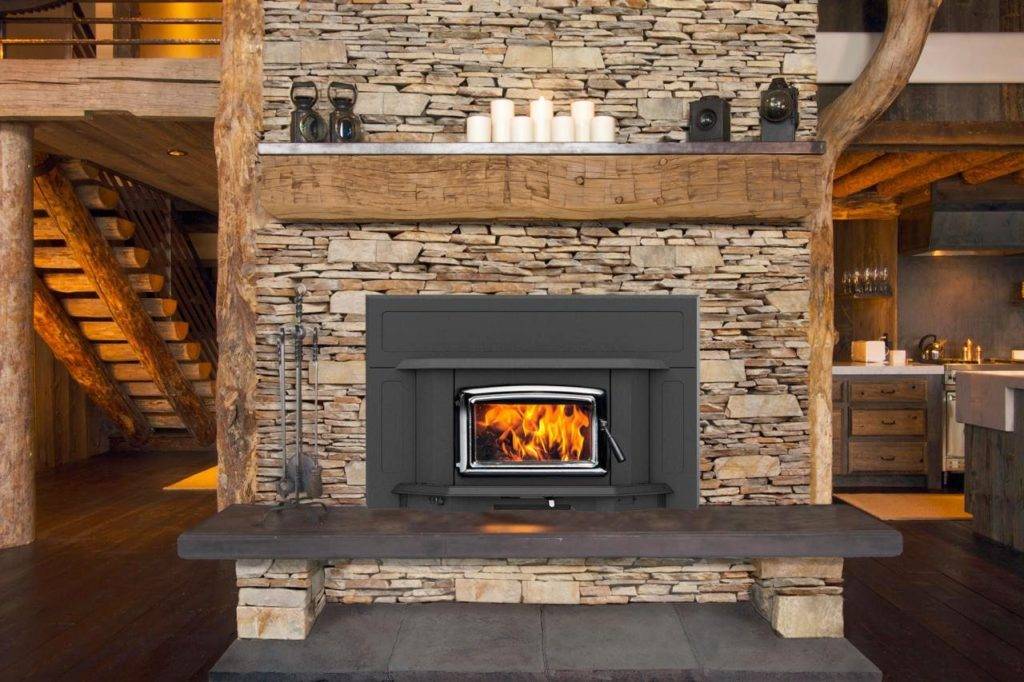

Камин кассетного типа

Существуют готовые металлические или чугунные топки, которые необходимо встроить в специально подготовленную нишу. Порталы для готовых топок могут быть построены своими руками из кирпича, гипсокартона, камня, дерева. Такое устройство камина не накладывает требований на материал дымохода, но если он выполнен из металлической трубы, то его стараются завуалировать под декоративным каркасом.

Строительство короба и облицовка печи из стали

При установке топки внутри короба необходимо учесть следующие моменты:

• Деревянная стена в самом коробе должна быть надежно защищена от нагрева со стороны камина также надежно, как и при использовании открытого монтажа. Это предусматривает строгое соблюдение требуемых расстояний и организация теплоотражающих экранов.
• Верхняя и нижняя области короба оснащается вентиляционной насечкой для защиты от перегрева. Такие решетки рекомендуется установить с двух или трех сторон конструкции. Если инструкция не содержит указаний на их общую площадь, ее берут из расчета по 0,15 м2 для нижней и верхней насечки.
• Обязательно требуется обеспечить защиту от жара для деревянного потолка. Наиболее простым способом является наличие сверху свободного пространства в 350-400 мм. Таким образом достигается также защита от усадки и сезонных колебаний размеров. В верхней области короб делают закрытым: степень термоизоляции его горизонтального перекрытия не должна уступать аналогичным показателям вертикальных стенок.
• Бывает так, что проектная разработка предусматривает возведение короба до потолка. Самое разумное решение, как правильно установить печь в доме в таком случае — разделить короб по высоте. Сверху оставляют автономную секция высотой от 300 мм, отделив ее от остальной конструкции слоем теплоизоляции. Кроме того, эта автономная секция должна обладать собственными вентиляционными отверстиями общей площадью от 0,02 м2.
• Перед тем, как установить печь в доме своими руками, нужно предусмотреть вероятную усадку сруба (короб не должен упираться в потолок). Расчет необходимого компенсационного зазора лучше доверить опытному специалисту. Для оформления появившейся щели зачастую используют прикрепленный к потолку карниз (желательно использовать термостойкие стальные изделия, т.к. пластик может расплавиться).

Рекомендации профессионалов

Чтобы соорудить качественный камин для отопления помещений, нужно учитывать определенные особенности. Источник огня нужно установить так, чтобы минимизировать вероятные риски пожара. Рядом не должно быть легковоспламеняющихся предметов, около очага необходимо установить огнетушитель.

Правильно построить камин помогут следующие советы специалистов:

1. Стена около топочной камеры должна быть огнеупорной. Причем дополнительно укладывается еще слой теплоизоляции из алюминиевой фольги либо других металлических сплавов.
2. Пол возле очага нужно покрыть негорючими материалами — металлом, керамогранитом или камнем. Это предотвратит пожар из-за падающих искр.
3. Для защиты потолка от повышенных температур используются перегородки из металлической обрешетки и гипсокартона.
4. Для устройства дымоотводного канала советуют применять двухслойный материал.

Камин не всегда может обогреть здание полностью, поскольку основная часть тепловой энергии уходит через дымоход. В этом случае наилучшей конструкцией может являться печь-камин, которая дает возможность не только обогревать дом, но и приготовить пищу. Для нагрева дома можно подключить водяной отопительный контур.

Какое топливо использовать

Основным топливом для металлических каминов являются дрова. Древесина лиственных деревьев (береза и ясень) быстро разогреют камин и помещение, где он установлен. А хвойные дрова (ель или сосна) наполнят помещение специфическим ароматом хвойной смолы. Однако часто топить камин хвойными дровами не рекомендуется, так как выделяющиеся смолы быстрее загрязняют дымоход и решетку камина.

Иногда в дровяных каминах можно использовать и торфяные пеллеты. А вот каменный уголь в качестве топлива использовать нельзя. Кроме повышенного загрязнения помещения, он очень сильно разогревает рабочие элементы камина, что может привести к их деформации и к поломке камина.

В некоторых случаях, доработав конструкцию камина, в качестве источника топлива можно использовать природный газ. Но необходимо помнить, что установка газового оборудования возможна лишь при условии предварительного согласования проекта с газовыми службами.

Процесс установки

Монтаж топки и дымохода

Установка стального или чугунного изделия достаточно проста: для этого достаточно уложить под нижнюю плоскость слой шамотного кирпича на глиняном растворе, после чего можно выравнивать и закреплять сам камин. А вот с кирпичной конструкцией открытого типа придется повозиться.

Начало кладки. Сзади на стене – теплоизоляционная прослойка под дымоход

В общем виде процесс кладки осуществляется так:

• Вначале на фундаменте обустраивается основание из одного или нескольких рядов огнестойкого шамотного кирпича.
• Затем возводятся стенки, которые изнутри облицовываются огнестойкими материалами.
• Стенки выводятся на нужную высоту, после чего укладывается перекрытие на стальных уголках.

Фото в процессе кладки стенок

• Поверх перекрытия монтируется свод камина, который завершается нижней частью дымохода.
• Сам дымоход может быть как кирпичным (хорошо держит тепло, отличается привлекательным видом, но обладает значительной массой), так и металлическим.
• Дымоход выводится наружу через отверстие в потолке и кровле. Место прохождения дымовой трубы через перекрытие обязательно обустраивается с использованием огнеупорных материалов.

Отделка и облицовка

После завершения кладки и установки дымохода в деревянном доме нам необходимо выполнить финальные мероприятия:

Конструкция и площадка, отделанные декоративным камнем

• Наружные поверхности самого камина и защитной стенки из кирпича либо облицовываем огнестойкой керамикой/камнем, либо оставляем в первозданном виде. Во втором случае нам необходимо качественно оформить швы между рядами кладки, но это обычно делается с помощью расшивки еще на этапе постройки.
• Устанавливаем дополнительные декоративные элементы – полки, решетки, каминные экраны.
• Если это не было сделано ранее – облицовываем кафелем участок пола перед топкой.
• Все деревянные поверхности в помещении обрабатываем антипиренами – средствами, снижающими горючесть.

Вариант декоративного оформления

Разновидности каминов для деревянного дома

Тот факт, что дом построен из сруба дерева не станет препятствием для установки камина в нем. Однако для необходимо учесть все требования, так как существуют правила безопасности, согласно с которыми нужно устанавливать устройство. Производители сейчас выпускают изделия разных форм и из разных материалов, поэтому от этих факторов будет зависеть сложность монтажа. А также от того, где вы решите установить устройство.

Обычно специалисты классифицируют камины для деревянного дома по типу конструкции, по виду материала, из которого они установлены, а также по тому, какое для него требуется топливо.

Виды по типу конструкции:

Угловые камины — уже из названия понятно, что подобные конструкции устанавливают в углу комнаты. Угловой камин в деревянном доме смотрится достаточно стильно, но главное, он не занимает слишком много места.

 Прямое стеновое устройство — они в свою очередь делятся на те, которые встраивают в стену и на те, которые монтируют около стены. Преимущество встраиваемых изделий в том, что они используются не только как красивый элемент декора, но также могут обогревать два смежных помещения.

 Изолированное устройство — выглядит достаточно интересно, так как может быть любых форм, как круглых, так и прямоугольных. Но исключительным его делает не форма, а то, что его можно установить даже в центре комнаты. Всегда конструкция устанавливается на расстоянии от стены.

Виды согласно с материалом изготовления

 Чугунные. Стандартные изделия, у которых топки рассчитаны на работу от дров, обычно изготовлены из металла, а именно из чугуна. Эти печки внедряют в каменные камины, деревянные, из искусственного камня, в кирпичные. Дополнительно к ним пристраивают дымоходы, а если говорить о деревянном доме, то установка чугунных каминов обязательно происходит с использованием закрытой топки. Для этой цели используют стекло или сталь.

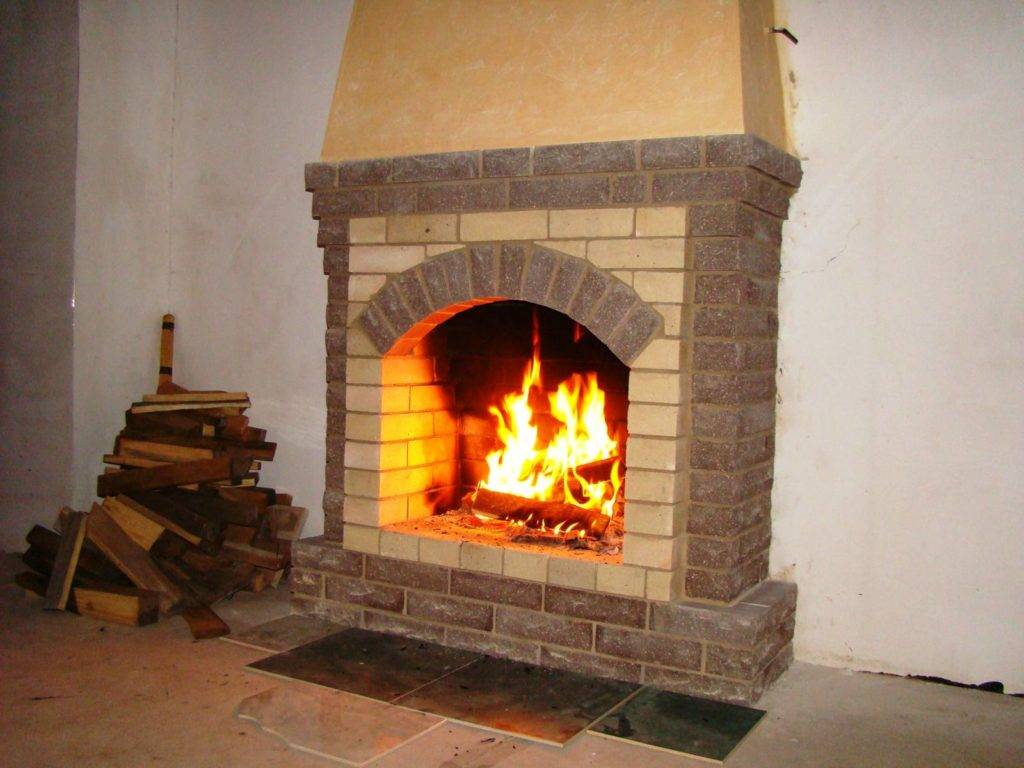

 Кирпичный. В деревянном доме подобный устанавливают на отдельном фундаменте. Конструкция состоит из двух частей — для кладки берут обычный кирпич, по желанию владельца. Но для отделки топки берут только качественный, огнеупорный кирпич. Чтобы оформить дымоход, можно выбрать два варианта — установить металлическую трубу либо использовать кладку из кирпича.

 Биокамин, или электрокамин. Данный прибор всегда изготавливается из стали, а также из огнеупорного стекла.

Согласно с типом потребления топлива

Для деревянного типа жилья следует наиболее тщательным образом подбирать конструкцию. Большинство изделий, которые потребляют топливо открытым способом, запрещены. В наше время можно найти печки даже открытого типа, которые потребляют альтернативное топливо, не несущее опасности для жизни. Их даже можно монтировать без использования дымохода.

• Классическая, твердотопливная конструкция. Их топят при помощи угля либо при помощи дров. Ее можно монтировать в доме со сруба дерева, но только на отдельном фундаменте и с обязательным условием изоляции поверхностей и перекрытий, которые будут прилегать к камину.
•  Электрический камин — по праву считается самым безопасным, так как вероятность пожара из-за этого устройства очень низкая. Вместо того, чтобы обогревать помещение за счет огня, он использует электричество, чтобы прогревать комнату. Чтобы все выглядело, как будто это настоящий камин с огнем, производители вмонтировали специальную подсветку, имитирующую языки пламени. Преимуществом данной разновидности является то, что для их установки отдельный фундамент и дымоход строить не надо. Его можно расположить на втором этаже, главное, чтобы проводка была нечувствительной к перепадам напряжения и была надежно изолирована.
• Биокамин — это достаточно новый вид, только недавно стали устанавливать. Идеально подходит для деревянных домов, так как функционирует при помощи вещества — этанола. Внутри печки находится специальный контейнер для заполнения этанолом, а также керамическая система горения. Достоинств этой разновидности — нет ни золы, ни сажи, ни других осадков, а также камин не производит выбросов вредных веществ. Единственный минус — он совсем не обогревает, исполняет только декоративную функцию. Их можно монтировать на стену, могут быть подвесными, напольными или даже настольными. Дымоход устанавливать необязательно.
•  Газовый — внутри не керамическая, как в биокаминах, а газовая система горения. В качестве топлива берут природный газ, устанавливается так же, как и классический, включая дымоход.

Монтаж дымохода

Устанавливая дымоход в деревянном доме, используют негорючие стройматериалы, изнутри прокладывают фольгированную вату. Над камином, на высоте как минимум 0,3 м, создается кожух для защиты деревянного потолка.

При монтаже вентиляционных отводов возможны два варианта:

• вентилируемый, это более рациональный способ охлаждения трубы дымохода за счет движения охлажденного воздуха;
• невентилируемый, когда все щели в трубе дымохода тщательно теплоизолируют.

Если строительство камина запланировано на этапе проектировки дома, есть возможность продумать основные моменты сразу:

• выбрать удобное пространство для будущего дымохода с учетом близости балок, стропил;
• усилить фундамент дома в месте будущего расположения камина.

Самым безопасным и долговечным вариантом в таком случае для деревянного строения является трехслойный коренной дымоход. Он обладает огромным весом, до 100 кг.

При возведении дымохода в уже выстроенном доме возникает неудобство, связанное с нехваткой свободного пространства при выборе в его расположении. В этом случае хорошим вариантом является двухконтурный дымоотвод из нержавеющей стали.

Шахту трубы дымоотвода важно качественно подготовить. Деревянные материалы, соприкасающиеся с трубой, необходимо поменять на кирпич

Также необходимо учесть возможность влияния усадки в этих местах. Поэтому расстояние между дымоотводом и потолком формируют побольше.

Монтаж и использование камина в деревянном доме должны производиться строго с соблюдением строительных норм и противопожарных требований. Самостоятельно, без специальных знаний производить его установку не рекомендуется.

Для удаления скопившегося нагара следует периодически приглашать специалиста.

Для защиты от вылетающих искр можно предусмотреть установку дверцы с жаропрочным стеклом. При желании понаблюдать за пламенем огня, можно ее приоткрыть.

При монтаже камина и дымохода важно добиться максимальной ровности поверхности, иначе, возникающие из-за кривизны завихрения дымовых потоков будут приводить к задымлению. Кирпичные дымоходы имеют прямоугольную форму по сечению, само это уже приводит к возникновению завихрений в его углах, что снижает тягу

В этом вопросе лучшие показатели имеют трубы с круглым сечением, например, трубы, выполненные из нержавейки

Кирпичные дымоходы имеют прямоугольную форму по сечению, само это уже приводит к возникновению завихрений в его углах, что снижает тягу. В этом вопросе лучшие показатели имеют трубы с круглым сечением, например, трубы, выполненные из нержавейки.

При остывании дымоотвода имеет место образование влаги, конденсата. Он попадает в микротрещинки дымохода, что при замерзании приводит к его разрушению.

Чтобы решить проблемы с завихрениями и влагообразованием в кирпичных дымоходах можно использовать вставку из нержавейки.

Разновидности каминов для деревянного дома

Существует множество моделей каминов. Сложность монтажных работ зависит от материала топки, особенностей здания и варианта топлива. По форме корпуса очаги бывают угловыми или прямыми. При этом последний тип также классифицируется на пристенные и встраиваемые модели.

В зависимости от расположения, камин бывает следующих разновидностей:

• угловой прибор монтируется в угловой зоне помещения;
• фронтальный вариант устанавливается у стены;
• автономное устройство ставится посередине помещения и не зависит от расположения стен.

По типу топливу камины классифицируются на следующие разновидности:

1. Традиционные твердотопливные модели оборудуются дымоходными устройствами. Они отапливаются дровами или углем.
2. Электрические камины более безопасные. Нагрев осуществляется за счет электроэнергии, а не открытого огня. Такие очаги не сложны в монтаже и для них не требуется сооружать фундамент и дымоход.
3. Биокамины представляют собой декоративный вариант очага, функционирующего на этаноле. В топке располагается горелка из керамики и резервуар для топлива.
4. Газовые имеют внутри камеры горелку. При этом применяется природный или сжиженный газ.

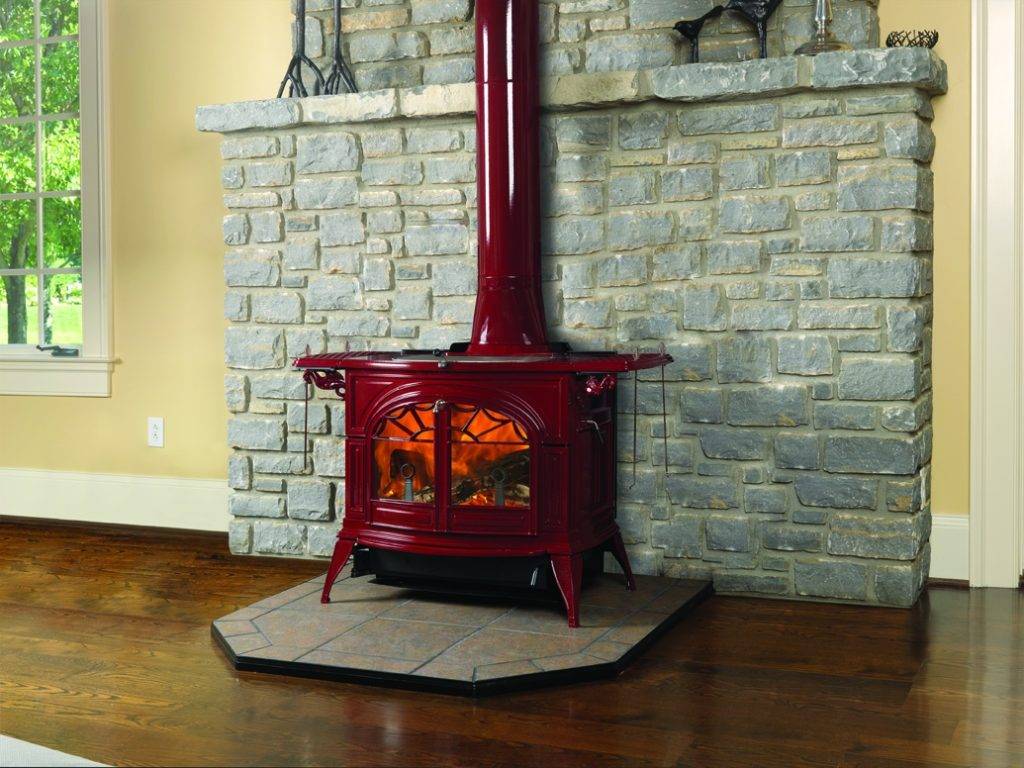

Чугунный или металлический камин часто применяется для домов из древесины. Подобные топки могут монтироваться в декоративные конструкции из камня, кирпича или дерева. Для традиционных устройств обязательно устанавливается дымоход. Открытые топки прикрываются специальными защитными экранами.

Биокамин декоративный вариант камина, работающий на этаноле

Камин из кирпича – это сборная конструкция на фундаменте. Для кладки подходит стандартный кирпич, а для обустройства топки применяется огнеупорный шамотный материал.
