Радиатор отопления для частной квартиры: устройство и принцип работы батареи, обзор основных видов

Техника выполнения работы по соединению секций радиатора

Наращивание батарей отопления – полезный навык для домашнего мастера. Зная, как стыковать секции, не составит труда обеспечить собственный микроклимат в каждой комнате.

Перед тем как соединить два радиатора, делают расчет мощности. Формула проста – на 10 м2 требуется 1 кВт тепловой мощности. Производительность секции указана в техпаспорте. Эти данные пригодятся для расчетов. После нужно купить необходимое количество элементов, найти инструменты и собрать нагревательный прибор.

Инструменты и комплектующие для работы

Для сборки радиатора отопления своими руками пригодятся:

• ключ гаечный или разводной;
• радиаторный ключ;
• заглушки с правой и левой резьбой – по 1 шт.;
• ниппели;
• прокладки паронитовые;
• межсекционные прокладки из прочного, гибкого материала;
• секции батареи;
• наждачная бумага фракции №120.

Для защиты пригодятся нитяные перчатки. Батареи удобнее устанавливать вдвоем, помощник не помешает.

Поэтапный процесс наращивания батареи

Сборка радиатора отопления своими руками выполняется в любое время. Если отопительный сезон уже начался, сеть надо перекрыть, слить теплоноситель из контура и демонтировать отопительный прибор.

Как подсоединить батарею:

1. Демонтированный радиатор уложить на горизонтальную плоскость. Чтобы не поцарапать покрытие батареи и стола (пола), настелить ткань. Снять все дополнительные элементы – краны, термодатчики. Для промывки батарею унести в ванну, открыть заглушки и промыть струей воды.

Проверить целостность резьбовых соединений, торцов отопительного прибора. Если есть наросты отложений, стыки обработать наждаком.
Снова уложить батарею на ровную горизонтальную поверхность. Участок выбирается ровный для обеспечения герметичности стыка. Малейшая кривизна положения приведет к неровности стыка.
Для уплотнителей выбирают только паронитовые прокладки. Это прочный, гибкий материал, переносящий нагрев без потери качества.
Проверить качество резьбы ниппелей

Ровная и равномерная нарезка без сколов – залог прочной стыковки.
Сдвинуть секции, вложив между ними прокладки.
Осторожно начать закручивать ниппель. Деталь имеет с одной стороны левую резьбу, с другой – правую. Это значит, что при вращении притягиваются обе секции

Работы удобнее выполнять со специальным радиаторным ключом. Инструмент может идти в комплекте с батареей, но также продается отдельно.

Это значит, что при вращении притягиваются обе секции. Работы удобнее выполнять со специальным радиаторным ключом. Инструмент может идти в комплекте с батареей, но также продается отдельно.

1. Немного прихватить секции, проверить ровность стыков и затянуть до герметичности. Количество оборотов витков ниппеля на каждой секции должно быть равным.

Зная, как увеличить батарею отопления, несложно собрать систему с необходимыми показателями мощности. После наращивания секций радиатор проверяют на герметичность.

Для бытовой проверки потребуется:

• кусок трубы сечением в 15 мм;
• насос автомобильный с манометром;
• ниппель от покрышки.

Теперь ниппель припаять к трубе, а ее вставить в радиатор. Эта конструкция нужна для опрессовки воздухом. Установить на одно из входных отверстий радиатора заглушку. К ниппелю подключить автомобильный насос с манометром. Закачивать воздух с давлением в 1 бар. Если герметичность стыков нарушена, появится свист выходящего воздуха. Надо найти протечку, подтянуть ниппель или поменять прокладку. Провести опрессовку еще раз. При отсутствии протечек установить радиатор в сеть.

Опрессовка водой проводится в том же порядке. Вместо воздуха закачивается подкрашенная вода. Прибору дать постоять 5 часов, обследовать на протечки. Если есть негерметичный стык, вода просочиться. Подтянуть стыки, проверить еще раз, установить батарею в систему.

Наращенная батарея увеличивается по весу. Перед монтажом радиатора желательно упрочнить крепежи, вкрутить дополнительные кронштейны. Это убережет прибор от обрушения, ведь с теплоносителем батарея будет еще тяжелее. В сеть прибор встраивается в выбранном месте с учетом увеличения длины батареи.

Способы крепления и количество элементов

Крепление чугунных радиаторов к стене – это первый этап действий по монтажу, от качества которого зависит дальнейшее подключение и качество работы всей системы. Хотя новые образцы батарей из чугуна имеют вес вдвое меньше своих старых аналогов, слабые кронштейны или неправильное крепление могут со временем стать причиной серьезной аварии. Поэтому следует очень внимательно выполнить эту часть работ, применив один из двух способов установки:

1. Настенное крепление для чугунных батарей является самым распространенным. Как правило, их монтируют под окнами не потому, что так красивее или проще, а чтобы исключить запотевание стекол. Теплый воздух, поднимающийся от конструкции, создает своеобразную завесу, которая не пускает холодные потоки, исходящие от окна в помещение. Основные виды крепежных деталей при этом способе крепления, это:

• Кронштейны из чугуна, которые изготавливаются так же, как и радиаторы, путем литья.
• Фиксаторы из стали, расположенные на полосе из того же металла.
• Штыревые крепления стальные длиной до 30 см. Они подходят для особенно тяжелых конструкций.
• Самыми удобными являются регулируемые фиксаторы из стали. Они позволяют подбирать оптимальное положение батарее и менять его при необходимости.

Если стена кирпичная или железобетонная, то проблем с креплением не будет. Достаточно сделать отверстия в местах, где будут висеть кронштейны, вставить туда дюбеля и закрепить все цементным раствором. А вот как повесить чугунную батарею на деревянную стену или из гипсокартона? Для этого потребуются напольные подставки, которые возьмут на себя большую часть веса конструкции.

1. Напольное крепление применяется как раз в тех случаях, когда стена недостаточно надежна для того, чтобы долго держать на себе вес чугунного устройства. В этом случае специальные напольные кронштейны монтируются в пол, а настенные крепления нужны лишь для того, чтобы держать радиатор в необходимой вертикальной позиции.

Выбрав один из способов крепления, можно приступать непосредственно к установке батареи.

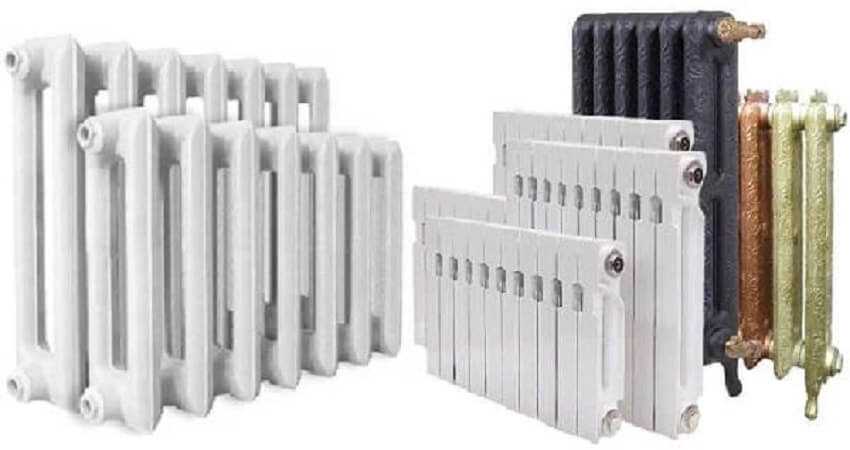

Преимущества чугунных батарей

Среди очевидных преимуществ этого типа радиаторов можно выделить следующие:

• минимальный эксплуатационный срок составляет 50 лет, что обусловлено высокой стойкостью оборудования к коррозионному налету;
• чугунные батареи отличаются надежностью работы;
• способность накапливать весьма большой объем тепла благодаря наличию толстых стенок;
• плохое качество циркулирующего теплоносителя не повлияет на работу оборудования;
• в отличие от стальных изделий чугунные отопительные приборы не склонны к протеканию;
• установка чугунных батарей вполне может быть выполнена собственноручно, то есть без помощи профессиональных мастеров. Для облегчения монтажа можно изучить различные фото- и видеоматериалы, способные упростить процесс установки.

Что необходимо для монтажа

Установка радиаторов отопления любого типа требует наличия устройств и расходных материалов. Набор необходимых материалов почти одинаков, но для чугунных батарей, например, заглушки идут большого размера, а кран маевского не ставят, но зато, где-то в высшей точке системы, ставят автоматический воздухоотводчик. А вот установка радиаторов отопления алюминиевых и биметаллических абсолютно одинакова.

Стальные панельные тоже имеют некоторые отличия, но только в плане навешивания — с ними в комплекте идут кронштейны, а на задней панели имеются специальные отлитые из металла дужки, которыми отопительный прибор цепляется за крючки кронштейнов.

Вот за эти дужки заводят крюки

Кран Маевского или автоматический воздухоотводчик

Это небольшое устройство для сброса воздуха, который может скапливаться в радиаторе. Ставится на свободный верхний выход (коллектор). Обязательно должен быть на каждом отопительном приборе при установке алюминиевых и биметаллических радиаторов. Размер этого устройства значительно меньше диаметра коллектора, так что потребуется еще переходник, но краны маевского обычно идут в комплекте с переходниками, вам только надо будет знать диаметр коллектора (подсоединительные размеры).

Кран маевского и способ его установки

Кроме крана маевского существуют еще автоматические воздухоотводчики. Их тоже можно ставить на радиаторы, но они имеют чуть большие размеры и почему-то выпускаются только в латунном или никелированном корпусе. В белой эмали нет. В общем, картина получается непривлекательная и, хоть они и спускают воздух автоматически, их ставят редко.

Так выглядит компактный автоматический воздухоотводчик (есть более громоздкие модели)

Выходов у радиатора с боковым подключением четыре. Два из них заняты подающим и обратным трубопроводом, на третьем ставят кран маевского. Четвертый вход закрывается заглушкой. Она, как и большинство современных батарей, чаще всего выкрашена белой эмалью и совершенно не портит внешний вид.

Где ставить заглушку и кран маевского при разных способах подключения

Запорная арматура

Нужны будут еще два шаровых крана или запорных с возможностью регулировки. Они ставятся на каждой батарее на входе и на выходе. Если это обычные шаровые краны, они нужны чтобы при необходимости можно было отключить радиатор и снять его (экстренный ремонт, замена во время отопительного сезона). В таком случае даже если что-то с радиатором случилось, вы его отсечете, а остальная система будет работать. Плюс такого решения — небольшая цена шаровых кранов, минус — невозможность регулировки теплоотдачи.

Краны на радиатор отопления

Практически те же задачи, но еще с возможностью изменять интенсивность потока теплоносителя, выполняют запорные регулирующие краны. Они дороже, но и позволяют подстраивать теплоотдачу (делать ее меньше), да и внешне они лучше смотрятся, есть в прямом и угловом исполнении, так что сама обвязка более аккуратна.

При желании можно на подаче теплоносителя после шарового крана поставить терморегулятор. Это относительно небольшое устройство, которое позволяет менять теплоотдачу отопительного прибора. Если радиатор греет плохо, их ставить нельзя — будет еще хуже, так как они могут только сделать меньше поток. Есть терморегуляторы на батареи разные — автоматические электронные, но чаще используют самый простой — механический.

Сопутствующие материалы и инструменты

Еще для навешивания на стены нужны будут крюки или кронштейны. Их количество зависит от размера батарей:

• если секций не больше 8 или длинна радиатора не более 1,2 м, достаточно двух точек крепления сверху и одной снизу;
• на каждые следующие 50 см или 5-6 секций добавляют по одному крепежу сверху и снизу.

Такде необходима фум лента или льняная подмотка, сантехническая паста для герметизации соединений. Нужна будет еще дрель со сверлами, уровень (лучше нивелир, но подойдет и обычный пузырьковый), некоторое количество дюбелей. Также надо будет оборудование для соединения труб и фитингов, но оно зависит от вида труб. Вот и все.

https://youtube.com/watch?v=nnQz2VA7C_M

Как разобрать алюминиевый радиатор отопления своими руками

Снятие алюминиевой батареи происходит в следующих случаях:

1. Когда система меняется полностью.
2. Необходимо нарастить или убрать лишнюю секцию.
3. Устранить течь.

Перед тем, как разобрать алюминиевую батарею отопления, нужно подготовить набор гаечных ключей и отвертку.

Дальнейшие действия производятся в следующей последовательности:

Теплоноситель сбрасывается из системы. Если разборка происходит в отопительный сезон, то следует подождать, пока батарея остынет.

При помощи гаечного ключа откручиваем муфту, которая соединяет шланг, идущий от батареи к трубе отопления.

Отключенный радиатор нужно освободить от остатков воды и положить на ровную поверхность вверх лицевой стороной.

Фильтр из батареи вынимается и тщательно промывается. Это нужно сделать сразу, так как грязь, накопившаяся в нем, может застынуть и тогда удалить ее будет крайне сложно.

Дальнейшая работа – это разбор батареи на секции. Они соединены между собой специальными ниппель гайками. Для их снятия необходим ключ для разборки алюминиевых радиаторов, проворачивая который против часовой стрелки, их легко удалить с радиатора

Делать это нужно крайне осторожно, чтобы избежать образования перекоса.

После разборки элементы батареи промываются и собираются в той же последовательности действий.

Если необходимо устранить течь, то для алюминиевых радиаторов подойдет специальный раствор из эпоксидной смолы с добавлением бронзового порошка. Работать с этим составом нужно быстро, так как он засыхает в считанные минуты, поэтому место протечки нужно зачистить и подготовить заранее.

Контробрешетка для крыши из металлочерепицы

Подобная конструкция крыши достаточно просто и быстро монтируется.

Для металлочерепицы следует использовать бруски, которые имеют длину от 1350 до 1370 миллиметров и стандартное сечение 30х50 миллиметров. Крепление нужно выполнять с помощью оцинкованных гвоздей с шагом 300 миллиметров.

В процессе устройства контробрешетки для крыши из металлочерепицы понадобится соединять методом запила верхние концы брусков с противоположных скатов. В итоге должно получиться прочное соединение. Впоследствии это может дать возможность провести более точные расчеты обрешетки под данный кровельный материал и выполнить устройство правильного конька.

Помимо того что контробрешеточную конструкцию для металлочерепицы применяют на крышах, ее используют и на вертикальных поверхностях в то время, как производится процесс внешнего утепления стен. При этом будет создано воздушное пространство между утеплителем и облицовочным материалом.

Конденсат не будет попадать на внутреннюю сторону облицовки на поверхность утепляющего материала. В случае если дом планируется обшивать деревянными панелями, это придется сделать для того, чтобы сохранить обшивку дома невредимой на длительный срок.

Подобный кровельный пирог даст возможность решить такие задачи, как:

•  более надежное крепление мембраны на крыше из металлочерепицы;
•  обустройство надежного каркаса для обрешетки;
•  получение воздушного зазора для правильной вентиляции.

Расход электроэнергии

Рассматривать этот показатель надо по двум группам. Мощность жидкостных отопительных приборов не превышает 1 кВт. Чаще всего производители предлагают радиаторы 500-800 Вт. Значит, в сутки такой прибор будет потреблять 20 кВт электроэнергии. Но если его правильно настроить, то можно получить снижение до 12 кВт.

С безжидкостными немного сложнее. Здесь учитывается расход на секцию, а значит, все будет зависеть от количества секций, присутствующих в батарее. Исходя из того, что каждая секция потребляет 150-200 Вт, можно подсчитать расход на радиатор. Опять-таки, при правильной настройке можно добиться снижения потребления на 40%.

Самостоятельная установка радиаторов

Монтаж батарей не сложный, предполагает минимум инструментов, простейших строительных навыков. Поскольку чугунные радиаторы тяжелые, устанавливать лучше вдвоем или втроем. Качество монтажа влияет на отопление.

Установка кронштейнов

Перед монтажом разметьте стену, определите места для кронштейнов. Если стена железобетонная, просверлите отверстия глубиной 12 см, вставьте дюбели или деревянные заглушки.

В подготовленные отверстия закрепите кронштейны, зафиксируйте цементным раствором, заглушками.

Если стены не выдерживают тяжести, рационально использовать кронштейны напольного типа. Они не уступают настенным, защитят стены от серьезной нагрузки.

Монтаж кронштейнов

Как поставить батарею из чугуна?

Кроме радиаторов, отопительная система предполагает установку комплектующих, обеспечивающих простое обслуживание батарей, снижающих вероятность аварийных ситуаций. Поэтапное описание монтажных работ:

1. Установка в точке верхнего коллектора, на месте подсоединения подводящей трубы, ручного или автоматического воздухоотводчика.
2. Установка заглушек на свободные коллекторы. Если не совпадают по диаметру с трубами, используйте переходники, прилагающиеся к радиаторам.
3. Установка запорной, регулирующей арматуры. Шаровые краны, установленные на выходе и входе батареи, позволяют демонтировать радиатор без прекращения работы системы отопления.
4. Подключение оборудования к отопительной системе. Можно подключить по 4 схемам. Соединение определяется по выбранным фитингам и трубам.

Опрессовка

Опрессовка – завершающий этап монтажа. Потребуется оборудование, при отсутствии, работу реально выполнить своими силами. Заполните батареи водой медленно, чтобы предотвратить гидроудар, повреждение арматуры, системы отопления.

Подсоединение кранов и последующее подключение

Краны к батарее подключаются таким образом:

• Кран нужно разобрать, после чего накрутить на радиатор штуцер и накидную гайку.
• Плотное закручивание обеспечивается применением специального ключа для «американок».

Подключение радиаторов полипропиленом, а также их последующая обвязка потребует наличия следующих материалов:

• Нити для резьбы.
• Уплотняющего соединительного материала.
• Комплекта ключей.
• Пакли и резьбовой пасты.

Качество и скорость подключения радиатора к полипропиленовым трубам увеличиться, если знать следующие подробности:

• Дистанция между батарей и подоконником выбирается не меньше, чем 10 см. Если ее уменьшить, то это повлечет за собой изменение траектории движения потока нагретого воздуха, что снижает эффект отопления.
• Между радиатором и полом должно быть 12-15 см, во избежание резких температурных колебаний.
• Расстояние между задней поверхностью обогревающего прибора и стеной – от 20 мм.

Наиболее оптимальным местом установки батареи отопления является участок под окном: это обеспечит нагревание холодных потоков, проникающих с улицы. По возможности, радиаторы оставляются в неприкрытом положении, что при соблюдении других рекомендаций по установке позволяет приблизить КПД прибора к 97%. Если поместить прибор в нишу, его КПД падает до 93%. Использование частично закрытого экрана снижает этот показатель до 88%.

Полностью закрытый декоративный экран, применяемый для украшения не очень привлекательных чугунных радиаторов, может уменьшить коэффициент вплоть до 75%. Что касается применения полипропиленовых труб для подключения радиаторов отопления, которыми все чаще заменяются традиционные металлические, то это полностью себя оправдывает. В результате значительно облегчаются монтажные и обслуживающие работы, которые можно реализовывать самостоятельно.

В жилых зданиях старого фонда, как в частном секторе, так и в многоквартирных домах, сегодня активно идут работы по переоборудованию систем отопления. Физически и морально изношенное отопительное оборудование (стальные и чугунные радиаторы, трубопроводы, запорная арматура) меняется на новые системы обогрева. На смену устаревшим приборам пришли более совершенные отопительные агрегаты, например, биметаллические радиаторы отопления, обладающие улучшенными характеристиками. Стальные трубы — материал привычный и прочный остался до сих пор востребованным при монтаже отопительных контуров, но замена изношенных стальных трубопроводов всё чаще производится новыми материалами, в частности, из полипропилена — полимера, широко используемого в производстве трубной продукции.

Несмотря на то, что трубы из полимеров используются в строительстве уже не первый десяток лет, у многих владельцев жилья, эксплуатирующих до сих пор стальные трубопроводы и планирующих модернизацию отопительного контура, возникают вопросы по технологии предстоящего монтажа — каким образом осуществляется разводка линий из полипропилена в домашних условиях, как выглядит подключение радиатора системы отопления к полипропиленовым армированным трубам? Чтобы частично на них ответить, рассмотрим подробнее, как производится подсоединение полипропиленовых трубных материалов к радиаторам отопления.

Как разобрать новый чугунный радиатор отопления

Случаи, когда новое сантехническое оборудование выходит из строя, не редки. Причины сбоя, различные. Как правило, это либо заводской брак, либо, не профессиональная сборка элементов, обогревающей конструкции. Бывают и другие причины, которые требуют, снять и разобрать новый чугунный радиатор отопления самостоятельно. Одна из таких, необходимость увеличить или уменьшить, иногда и такое бывает, количество секций батареи.

Новые чугунные радиаторы отопления

Не важно, какая проблема с подвигла на разборку обогревающего сантехприбора, но последовательность ремонтных действий, одинаковая. Сначала, чугунную конструкцию, необходимо отсоединить от коммуникаций и снять, с крюков фиксаторов

Перед тем, как провести подобные мероприятия, нужно обязательно полностью слить жидкость, с отопительной системы жилого строения. Кстати, из батареи отопления, желательно тоже сразу слить воду, малость, приподняв одну из сторон. Так вы, значительно уменьшите вес конструкции и избежите многих побочных казусов. Типа, попадание жидкости на пол, с вытекающими последствиями.

Ремонтные действия, из-за большого веса сантехнического прибора, лучше всего, проводить с помощником. Надо понимать, что во время разборки и сборки чугунного радиатора отопления, не раз придется подымать и кантовать конструкцию. Поэтому, физическая помощь, будет очень кстати. Такой подход, заметно облегчит вам процесс ремонта и сделаем его, менее травмоопасным.

Далее, снятый чугунный радиатор, укладываем плашмя, на предварительно подготовленную площадку, лицевой стороной вверх. Это может быть, деревянный щит или поддон. Затем, при помощи разводного ключа, откручиваем заглушки и футорки. Футорки – полые гайки, с внутренней и наружной резьбой, которые предназначены для присоединения отопительных труб, к обогревающему изделию.

Как отсоединить секцию у чугунной батареи

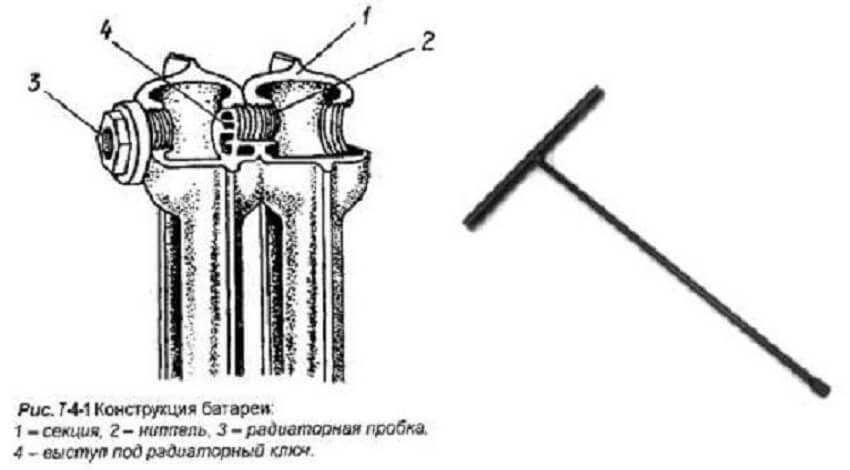

Радиаторный ключ

Теперь, пришло время узнать, как правильно отсоединить секцию, у чугунной батареи отопления. Для этого, нам понадобится специальный сантехнический инструмент – радиаторный ключ. В магазине, подобный слесарный инвентарь, не встретишь, но можно сделать самому, взять напрокат, в специализированном сервисе или у знакомого слесаря-сантехника. Инструмент специфический и индивидуальный, является самодельным приспособлением. Как правило, встретить двух одинаковых радиаторных ключей, не реально. Единственное их сходство – это, прямоугольный наконечник, 40 на 24 мм. Обычно, такой наконечник, приваривают к арматуре или трубе, диаметром 15-20 мм и длиной 60-80 сантиметров. С другой стороны, делают специальное ушко, чтобы была возможность вставить, для рычага, монтировку или длинный вороток.

Что необходимо определить, перед раскручиванием конструкции

Перед раскручиванием конструкции, необходимо определить направление резьбы ниппель-гайки. Обычно, оно соответствует, направлению резьбы заглушек и футорок. Но бывают и исключение. Так что, подходить к разборке чугунного радиатора отопления, нужно с полной ответственностью и не спешить сразу применять физическую силу, если что ни так. Так-же, на современных обогревающих изделиях, иногда, можно обнаружить маркировку, которая точно указывает, какая резьба: L – левая, R – правая.

Ниппель-гайка

Когда с направлением резьбы ниппель-гайки, определились, можно уверенно приступать к разборке чугунной батареи. Если требуется раскрутить крайние секции, то определить нужную соединяющую гайку, не составит большого труда. С сегментами, которые находятся в середине или ещё ближе, не много сложнее, но всё-же возможно. Для этого, замеряем расстояние до них, приложив, поверх конструкции, радиаторный ключ. Помечаем, на арматуре или трубе ключа, мелом или маркером, место до которого требуется всунуть радиаторный ключ, внутр изделия, чтобы раскрутить секции. Далее, засовываем самодельный инструмент, до отмеченного ранее, расстояния, слегка его проворачивая. Такие поступательные вращения, позволят слесарному приспособлению, пройти другие, встречающиеся на пути ниппель-гайки и достичь нужного отверстия.

Как отсоединить секцию у чугунной батареи

Достигнув нужной ниппель-гайки, фиксируем в ней наконечник радиаторного ключа. После, с другой стороны слесарного приспособления, в проушину, вставляем длинный вороток или монтировку. Далее, приложив не значительные физические усилия, отворачиваем, нижнею и верхнюю, ниппель-гайку на пол-оборота. Такие же действия, производим с другой стороны батареи. И так, до полного разъединения секций. Очередность раскручивания гаек, позволит полностью избежать перекоса и напряжения металла, которое, хрупкий чугун, очень боится.
