Как сделать скважину для воды на даче

Какие скважины пригодны для обустройства в помещении

Где бурить

Чтобы затраты на буровые работы были минимальными, нужно определить место, где должна быть скважина. Для питьевых источников действует несколько правил:

• До ближайшего строения не менее 30 метров.
• От потенциальных источников загрязнений (дорога, выгребная яма, производственный цех и т.д.) не меньше 100 м.

Но и это не все, что нужно учитывать, когда требуется пробурить скважину на воду. Себестоимость и временные затраты напрямую зависят от глубины залегания грунтовых вод. Поэтому перед тем как бурить, нужно узнать, где вода подходит максимально близко к поверхности. Это можно сделать несколькими способами:

• Анализ растительности на участке. Определите, какие культуры произрастают массово. В интернете есть каталоги, в которых указана длина корневища. Это и есть глубина ближайшего пласта с водой.
• Рамки и маятники. Этот метод не отличается особой точностью, хотя сторожилы утверждают, что раньше место для колодца определяли именно так. Здесь нет никакой магии. Лозоходец следит за отклонениями рамки или маятника, и делает выводы.

Геологическая разведка участка. Самый точный метод. Недостаток – необходимость тратить деньги на пробное бурение. Нужно нанять специалистов, которые изучат срез и определят, где вода подходит к поверхности земли на минимальное расстояние.

Но есть не менее эффективный способ – поговорить с соседями. Они расскажут, поднимается ли вода в период паводков, затапливает ли она подвалы. А если на смежном участке имеется колодец или скважина, можно ориентироваться на их глубину. Расхождения будут, но незначительные.

Раскачка самодельной скважины

Забуренная скважина — это еще не все. Она не даст воду требуемого качества в нужном количестве. Для этого необходимо вскрыть водоносный пласт или «раскачать» скважину. Если вскрывать пласт (прямым или обратным способом — без разницы), воду можно получить в течение суток, но потребуется сложное дорогостоящее оборудование. А раскачка скважины будет длиться несколько дней, но для нее достаточно иметь самый обычный бытовой погружной насос (только центробежный, потому что вибрационный не подойдет).

Чтобы раскачать пробуренную скважину, из нее сначала желонкой удаляют ил, а затем начинают качать воду — полностью, как только наберется объем, покрывающий задействованный насос.

Можно выполнить раскачку и с помощью манерки, но тогда долго придется черпать воду — недели 2, не меньше.

Важно: Раскачку скважины можно считать завершенной, когда прозрачность воды доходит до 70 см. Проверить это можно в непрозрачном сосуде (например, в чистой бочке), с помощью эмалированного или фаянсового диска белого цвета, диаметр которого примерно 15 см (взять, скажем, блюдце или кастрюльную крышку)

Смотреть на погруженный диск следует строго вертикально, и, как только по его краям  жидкость начинает расплываться, размывая контуры — это уже непрозрачность, необходимо остановиться. Как только прозрачность достигнута, надо взять пробу воды и сдать ее на анализ в лабораторию. Если контролирующий орган подтверждает качество добычи, затрубное пространство скважины бетонируют или заделывают глиной, а после ставят фильтр.

Основные функции автоматических выключателей

Автомат защиты от короткого замыкания

Основными функциями автоматов считается защита электропроводки от коротких замыканий и от перегрева, а также своевременное отключение электроприборов при аварийных ситуациях. Когда провода перегреваются, имеется большой риск того, что провода загорятся и, как следствие, возникновение пожара, что чревато большими негативными последствиями. Правильный выбор подобного типа электрооборудования снижает такую вероятность в разы.

Короткое замыкание в электрической сети – это следствие различных факторов, таких, как плохая изоляция в коробках распределения, в электрических щитках, а также неисправность бытовых электроприборов. Зачастую некачественное электрооборудование является следствием коротких замыканий. Не исключаются и бракованные электропровода, которые зачастую продаются без наличия сертификационных документов, подтверждающих их качество.

Чтобы автоматический выключатель действительно защитил электрическую сеть, необходимо правильно подобрать этот прибор по своим характеристикам. Основных параметров 3, но каждый параметр соответствует своей функции.

Виды скважин

Скважина на воду — это длинный и узкий ствол в горной породе. Именно в него опускается бур или буровой снаряд на длинной жесткой штанге, собранной из труб, или на тросе. В стволе помещается обсадка, которая предохраняет его стенки от разрушения и держит давление окружающей породы. Такая обсадка или плотно сидит в стволе, или оформляется с затрубным пространством, заполненным засыпкой, глиной (так называемый, «глиняный замок») или залитым бетонным раствором.

Что касается нижнего конца ствола, то он может быть заглушенным, открытым или со ступенчатым сужением — забоем. В забое или просто снизу делается заборное устройство.

Верхняя часть обсадки — это оголовок скважины. В нем или вокруг него размещается комплекс устройств, носящий название «обустройства» скважины.

Скважины могут быть самых разных конструкций, но для самостоятельного выполнения больше всего подходят:

Скважина-игла. При ее оформлении штанга, обсадка и буровой снаряд составляют единое целое. Бурение выполняется ударным способом. Никакого дополнительного оборудования и инструментов для такой скважины не требуется. Предельная глубина «иглы» — 45 м, скорость проходки — 2-3 м/час. Скважины-иглы используют для обустройства абиссинских колодцев

Дебет у них небольшой, но летом стабильный, поэтому они идеально подходят для оформления на даче. Срок службы такого сооружения зависит от регулярности и интенсивности водозабора, но предсказать, сколько будет существовать тот или иной абиссинский колодец не получится — есть те, что эксплуатируются более 100 лет, а некоторые иссякают за полгода.Важно: Скважины-иглы не подлежат ремонту, поскольку пролегают в неплотных и неоднородных грунтах.

Несовершенная скважина. Такие в пласте просто «висят»

Для их исполнения не потребуется ни особых буровых навыков, ни геологических познаний. Но дебет таких скважин невелик, а качество добываемой воды оставляет желать лучшего. Можно, правда, получать и более качественную воду, если скважину внизу заглушить. Но большинство «самобойных» сооружений оформляется все-таки несовершенными в силу целого ряда обстоятельств.

Совершенная скважина. В ней обсадка опирается на кровлю водоупорного подстилающего пласта. Качество воды и дебет таких скважин максимальные, но для их проходки потребуются и знания местной геологии, и буровой опыт. В противном случае возможно затягивание пластичного подстилающего пласта в обсадку. Кроме того, без опыта и знаний можно проткнуть в процессе бурения подстилку, тогда вода уйдет ниже.Важно: Совершенная скважина, выполненная с ошибками, способна серьезно навредить экологии местности, в которой пробурена.

Скважина с забоем. Эта может быть, как несовершенной, так и совершенной. Наличие забоя облегчает ее обслуживание и делает ремонтопригодной (до определенной степени). Но по-настоящему качественно выполнить такое сооружение могут лишь опытные мастера-буровики.

О технологиях бурения

Прежде чем рассказать о способах ведения буровых работ, перечислим разновидности скважин:

• на воду;
• на песок;
• на известняк (артезианская).

Неглубокая скважина на воду проделывается с целью достичь верхних горизонтов и организовать подачу с помощью насоса. Сюда же относится абиссинский скважный колодец из трубы малого диаметра. Соответственно, бурение на песок и на известняк означает заглубление до нижних пластов, как показано выше на схеме.

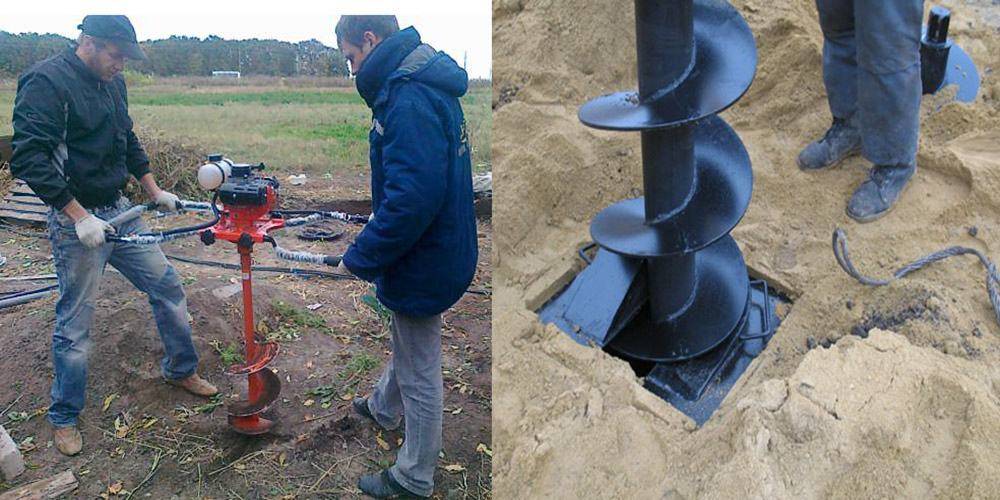

Так выглядит шнековое бурение

Существует несколько технологий пробивки узких вертикальных каналов в толще земли:

1. С помощью бура, изготовленного в виде шнека. Чтобы достичь нужной глубины, бур по мере погружения наращивается новыми секциями.
2. Колонковое бурение. В этом случае основной инструмент представляет собой полую трубу с острым торцом, куда приварены твердосплавные зубья. В процессе заглубления стакан заполняется породой, которая периодически вычищается.
3. Гидравлический способ (прямая либо обратная промывка). Суть в том, что бур опускается в канал вместе с обсадной трубой, а грунт из рабочей зоны постоянно вымывается путем давления воды, подаваемой дренажным насосом.
4. Ударно-канатный способ предполагает забивку того же стакана и периодическую выемку грунта на поверхность. Здесь используется сила удара от свободного падения инструмента, помещенного внутрь обсадной трубы. Обычно оператор вручную поднимает стакан, привязанный тросом к катушке, а затем отпускает его в свободный полет на дно скважины.

Конструкция самодельной желонки

Помимо перечисленных способов, бурение скважин на воду выполняется по технологии абиссинского колодца. Если коротко, то труба диаметром 32 мм с конусом на конце погружается до уровня грунтовых вод, впоследствии выкачиваемых из скважины поверхностным насосом.

Чтобы своими руками бурить на участке скважины и не применять специализированное оборудование, можно реализовать только 2 технологии: ударно-канатную и абиссинский колодец. О них мы и расскажем далее.

Виды скважин

Буровая скважина представляет собой длинную узкую полость в горной породе – ствол. При бурении в ствол опускают буровой инструмент (буровой снаряд или просто бур) на жесткой сборной штанге из труб (буровая колонна или буровая штанга) или тросе. В стволе помещается труба или несколько концентрических труб – обсадка (case pipe, case string) – предохраняющая стенки ствола от обрушения и держащая давление породы. Обсадка может сидеть в стволе плотно или с некоторым промежутком – затрубным пространством; его заполняют засыпкой либо глиной (глиняный замок) или заливают бетоном. Нижний конец ствола может быть открытым, заглушенным или оканчиваться ступенчатым сужением – забоем. Внизу или в забое добычной скважины для жидких ископаемых делают заборное устройство. Верхняя часть обсадки называется оголовком скважины. Вокруг оголовка или в нем помещают комплекс устройств, составляющих обустройство скважины. Из множества конструкций скважин самостоятельно проходят более всего виды, представленные на рис; более подробная схема скважины с обсадкой показана там же, поз. 5.

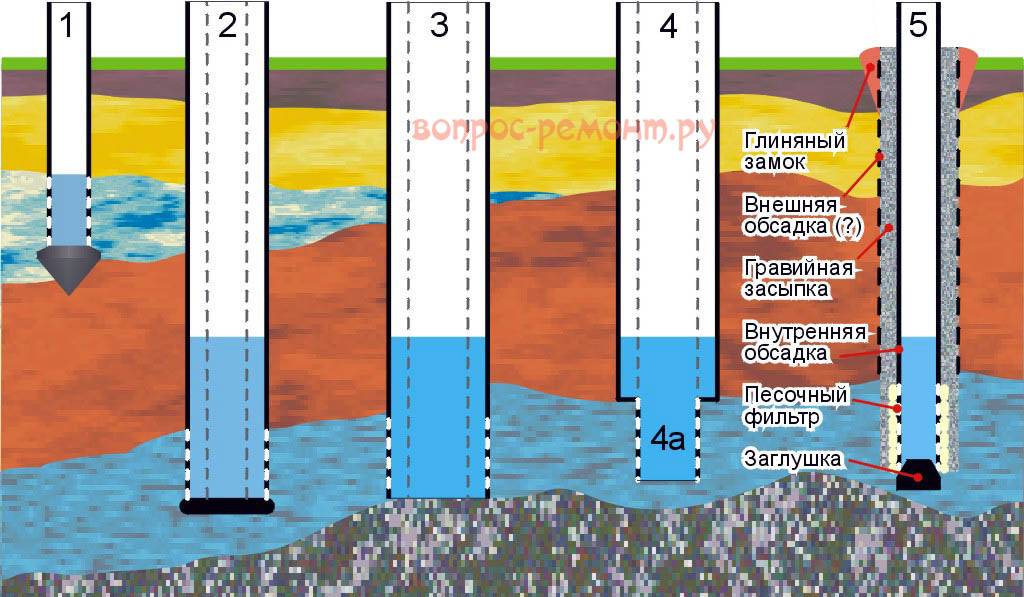

Конструкции скважин на воду

Бурение скважины-иглы без копра

1 – скважина-игла. Буровая штанга, обсадка и буровой снаряд составляют одно целое; бур так и остается в земле. Проходят скважину-иглу ударным способом, см. далее. Копёр, набор буровых инструментов и пр. оборудование для бурения скважин с отдельной обсадкой для скважины-иглы не требуется, см. рис. справа. Скорость проходки доходит до 2-3 м/час, а предельная глубина, достигнутая таким способом, составляет около 45 м. Скважины-иглы применяют для устройства абиссинских колодцев, особенно на даче. Дебет скважины-иглы невелик, но в летнее время достаточно стабилен. Срок ее службы не зависит от интенсивности и регулярности водозабора, однако непредсказуем: есть абиссинские колодцы, дающие воду вот уже более 100 лет, но может иссякнуть за полгода. Ремонту скважина-игла не подлежит, пройти ее можно только в не очень плотных и однородных грунтах. Максимальный диаметр буровой штанги при бурении без копра – до 120 мм, что достаточно для погружного насоса калибром 86 мм.

2 – несовершенная скважина. Она как бы висит в пласте. Не требует тонкого знания геологии и навыков буровых работ, но дебет меньше и качество воды хуже максимально возможного для данного пласта. Качество воды можно получить максимальное, если скважина внизу заглушена. Кроме того, возможно т. наз. затягивание бурового инструмента и обсадной трубы вглубь. «Самомобойные» скважины чаще всего несовершенные; большая часть дальнейшего материала касается их. Несовершенными бурят и скважины в мощных водоносных пластах, т.к. при заглублении в пласт уже на 1,5-2 м дебет стабилизируется и глубже почти не растет.

3 – совершенная скважина. Обсадка опирается на кровлю подстилающего водоупорного пласта. Дебет и качество воды максимальны, но для проходки совершенной скважины необходимы точные знания местной геологии и опыт буровика, иначе, во-первых, обсадку может затянуть в подстилающий пласт, если он пластичен. Во-вторых, можно при бурении проткнуть подстилку, и вода уйдет вниз; это особенно актуально в засушливых местах с тонкими пластами. В-третьих, всего 1 неправильно забуренная совершенная скважина способна причинить серьезный ущерб местной экологии.

4 – скважина с забоем. Может быть как совершенной, так и несовершенной. Забой облегчает обслуживание скважины и делает ее до некоторой степени ремонтопригодной, но бурить скважину с забоем должны опытные буровики по данным местной геологии.

Способы для самостоятельного бурения

Чтобы пробурить скважину на воду на даче, приусадебном участке, сельском подворье, необходимо учитывать, что есть три диапазона глубин, на которых залегают водоносные пласты:

1. Абиссинский колодец. До воды придется бурить от полутора до 10 метров.
2. На песок. Чтобы сделать скважину такого типа, нужно проколоть грунт до отметки в диапазоне от 12 до 50 м.
3. Артезианский источник. 100-350 метров. Самая глубокая скважина, но с самой чистой водой, пригодной для питья.

При этом каждый раз используется отдельный вид буровых установок. Определяющим фактором является выбранный способ производства буровых работ.

Ударно-канатный

При таком бурении скважин на воду технология процесса предполагает поднятие трубы с тремя резцами на высоту. После этого, будучи утяжеленной грузом, она опускается, и под собственным весом дробит породу. Еще одним устройством, необходимым для извлечения раздробленного грунта, является желонка. Все перечисленное можно купить или изготовить собственными руками.

Но перед тем как пробурить скважину своими руками придется воспользоваться садовым или рыбацким буром, чтобы сделать первичное углубление. Также потребуется тренога из металлопрофиля, трос и система блоков. Поднимать ударник можно ручной или автоматизированной лебедкой. Применение электродвигателя ускорит процесс.

Шнековый

Такая технология бурения скважин под воду предполагает использование бура, который представляет собой стержень с винтовой лопастью. В качестве первого элемента используют трубу диаметром 10 см. На нее наваривают лопасть, наружные грани которой формируют диаметр 20 см. Чтобы изготовить один виток используют круг из листового металла.

От цента по радиусу делается разрез, а по оси вырезается отверстие, равное диаметру трубы. Конструкция «разводится» так, чтобы образовался винт, который нужно приварить. Чтобы пробурить скважину на даче своими руками с помощью шнека, необходимо устройство, которое будет служить приводом.

Это может быть металлическая рукоять. Главное, чтобы ее можно было отсоединить. По мере заглубления бура в грунт его наращивают, добавляя очередную секцию. Крепление сварочное, надежное, чтобы в процессе работ элементы не рассоединились. После окончания процедуры вся конструкция вынимается, а в шахту опускаются обсадные трубы.

Роторный

Такое бурение скважины на даче – не самый дешевый вариант, но самый эффективный. Суть метода в совмещении двух технологий (ударной и шнековой). Главным элементом, принимающим нагрузку, является коронка, которая закрепляется на трубе. По мере ее погружения в грунт добавляются секции.

Перед тем, как сделать скважину, необходимо позаботиться о подаче воды внутрь бура. Это позволит размягчить грунт, что позволит продлить срок службы коронки. Данный способ ускорит процесс бурения. Также понадобится специальная установка, которая будет вращать, поднимать и опускать бур с коронкой.

Прокол

Это отдельная технология, которая позволяет пронизывать грунт горизонтально. Это необходимо для прокладки трубопровода, кабелей и прочих коммуникативных систем под дорогами, строениями, в местах, где рыть траншею нельзя. По свое сути это шнековый способ, но применяется он для бурения по горизонтали.

Роется котлован, устанавливается установка, начинается процесс бурения с периодической выборкой породы из котлована. Если воду на даче можно получить из скважины, отделенной препятствием, делается прокол, закладывается горизонтальная обсадная труба, протягивается трубопровод. Все можно сделать собственными руками.

Выводы и полезное видео по теме

Видео #1. Демонстрация самодельной буровой установки:

Видео #2. Тестирование самодельного станка для шнекового бурения:

Видео #3. Принцип гидробурения на основе разработки скважины шнеком:

Представленные нами методы ручного бурения помогут в непростом, но полезном деле разработки собственного источника воды на дачном участке.

Приглашаем желающих поделиться собственным опытом в бурении скважин оставлять комментарии в расположенном ниже блоке. Задавайте вопросы, рассказывайте о полезных нюансах в деле проходки и обустройства водозаборных выработок, размещайте фото. Нам интересно ваше мнение о представленной к ознакомлению информации.

Выводы и полезное видео по теме

Видео #1. Обзор различных самодельных инструментов для бурения – буров, желонки и прочих снарядов:

Видео #2. Демонстрация ударно-канатного способа бурения:

Видео #3. Процесс создания абиссинского колодца:

Бурение скважины нельзя назвать простой задачей, которая под силу любому желающему. И все же множество мастеров справились с этим делом и обеспечили свое жилище автономным водоснабжением. Целеустремленность и правильные действия обычно приводят к желаемому результату.

Обнаружились неясные моменты в ходе ознакомления со статьей? Есть желание задать вопросы по теме? Пишите, пожалуйста комментарии в блоке, находящемся под текстом статьи.
