Правильное подключение батарей отопления: схема и способы

Правильное подключение батарей отопления подразумевает устройство не только эффективной, но и экономной системы отопления, что удается сделать далеко не всегда.

Поэтому для того, чтобы разобраться с тем, как должен функционировать нормальный обогрев в помещении, следует, в первую очередь, рассмотреть то, какая схема подключения батарей отопления является наиболее распространенной и производительной. Это поможет подключить всю систему максимально правильно и даст ей возможность работать на протяжении долгого срока (детальнее: “Как подключить радиатор отопления – способы и варианты”).

Типы отопительных систем

Прежде чем говорить о том, как правильно подключать батареи отопления, следует подробно рассмотреть то, какие варианты систем наиболее распространены на сегодняшний день. Даже изучив многочисленные фото этих коммуникаций, так или иначе, требуется понять принцип их работы и разобраться в особенностях функционирования каждой из частей той или иной системы.

Отопление одноконтурного типа

Подобный вариант предусматривает подачу теплоносителя в прибор отопления, который обычно располагается в многоэтажной постройке. Такие способы подключения батарей отопления являются самыми простыми, поскольку для их реализации не требуется каких-либо серьезных строительных навыков (прочитайте: “Одноконтурная система отопления – возможные схемы реализации”). Основной недостаток такой конструкции – отсутствие возможности контроля над подачей тепла, так как в этой системе не предусмотрены никакие специальные приборы наподобие температурного датчика, выполняющие эту функцию. Именно поэтому объем теплоотдачи является строго фиксированным и заранее прописывается еще на стадии составления проекта будущей системы.

Где лучше расположить отопительную батарею

Вне зависимости от того, какой внешний вид имеет та или иная отопительная система, главное ее назначение заключается, в первую очередь, в обогреве помещения. Если выполнить подключение батареи отопления правильно, то этот прибор будет предотвращать проникновение внутрь комнаты холодного воздуха снаружи, что и объясняет необходимость устройства комнатного радиатора в пространстве под подоконником.

Еще до того, как рассматривать то, как лучше подключить батарею отопления, следует определиться с тем, какой будет схема расположения всех нагревательных приборов в комнате (прочитайте: “Какая схема подключения радиаторов отопления оптимальна”)

Очень важно разместить все радиаторы так, чтобы они стояли примерно на равном расстоянии друг от друга, в таком случае получится обеспечить максимально эффективную теплоотдачу

• от низа подоконника – 100 мм;
• от пола – 120 мм;
• от близлежащей стены – 20 мм.

Варианты циркуляции теплоносителя в отопительной системе

Для того чтобы определиться с тем, как правильно подключить батарею отопления, не стоит забывать, что теплоноситель, которым является вода, может циркулировать как автономно, то есть естественным образом, так и принудительно. В первом случае применяется особый насос циркуляции, основная функция которого заключается в продвижении теплоносителя по трубам. Монтаж этого насоса, как правило, выполняется в районе нагревательного котла, но иногда может уже входить в основу его конструкции.

Обусловлено это тем, что котел отопления функционирует исключительно от электричества, благодаря которому охлажденный теплоноситель вытесняется из системы.

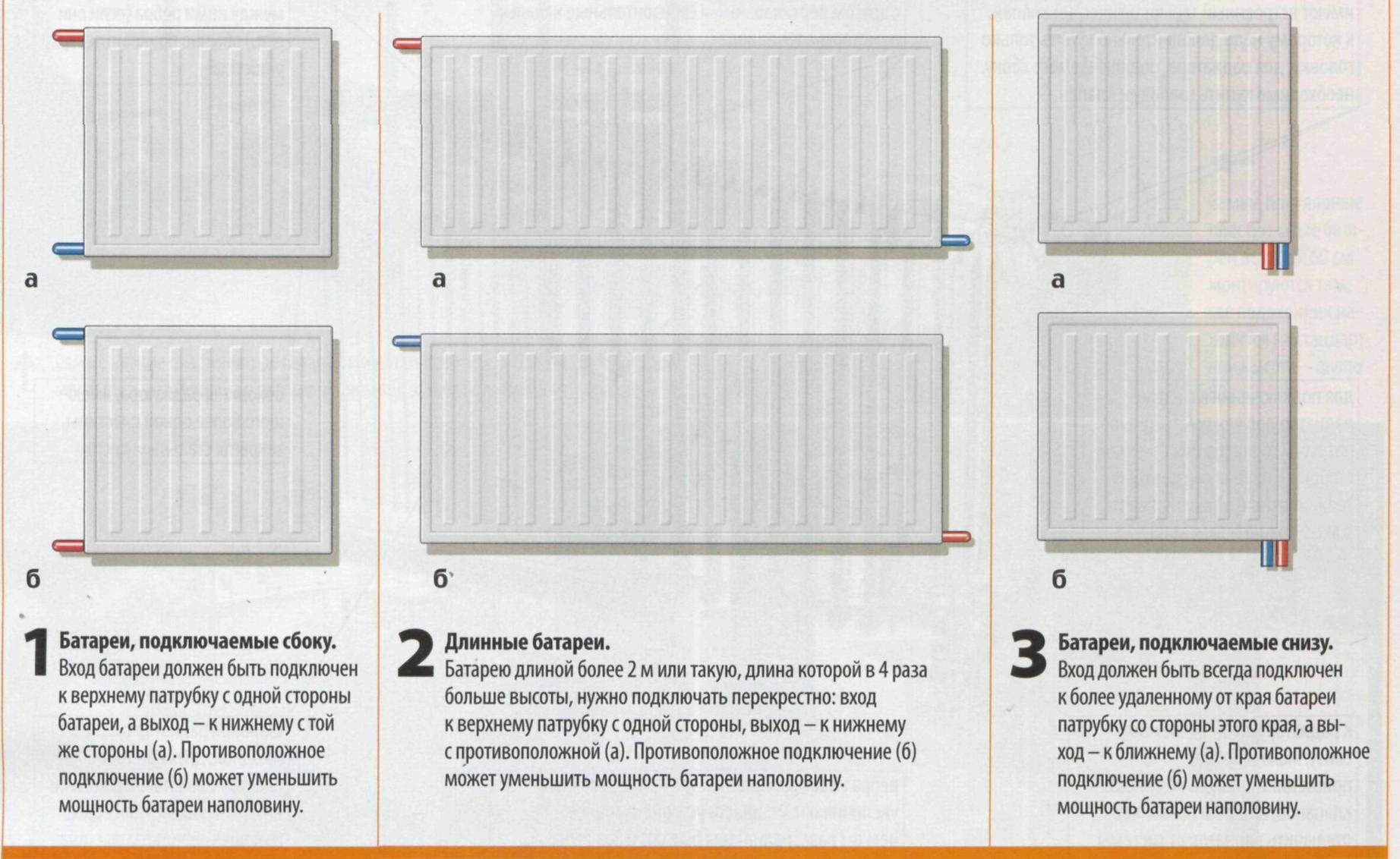

Способы подключения батарей отопления

Чтобы окончательно разобраться с тем, как подключить батареи отопления, следует рассмотреть следующие способы их подключения:

1. Вариант одностороннего монтажа. Это последовательное подключение батарей отопления подразумевает устройство трубы подвода и трубы отвода одной и той же части батареи:

– подача осуществляется сверху;

– отвод выполняется снизу.

Выполняется такой монтаж следующим образом: подача воды идет сверху, а отвод – снизу, только делается это с разных сторон. Максимальный объем теряемого тепла в таком случае – 2%.

Как выбирать элементы обвязки

При выборе насоса нужно обратить внимание на тепловую нагрузку на контур

Здесь важно вычислить разницу между температурой воды на подачу и в обратке.. Формула следующая:

Формула следующая:

• Q=0,86хR/Dt,
• где Q — показатель производительности насоса (кубометры в час),
• R — мощность котла,
• Dt — температурная разница.

Например, при мощности котла 20 кВт и температурных показателях отопительной системы 80/60oС насос нужен со следующими эксплуатационными характеристиками:

0,86х20(80-60)=0,86 м3/ч.

Хорошо себя показывает насос, у которого ступенчатая регулировка мощности. Он сможет обеспечить такой уровень производительности, чтобы радиаторы по всему контуру равномерно прогревались.

Такой параметр, как напор теплоносителя, который измеряется в метрах водяного столба, можно не учитывать. В системе отопления не имеет никакого значения количество этажей в здании, этаж, на котором стоит циркуляционный насос. Минимальное значение насоса — 2 метра. Приборы с таким параметром хорошо справляются с движением теплоносителя в водяном контуре многоквартирного дома с высоким гидравлическим сопротивлением. Когда выполняется обвязка котла отопления, эти моменты нужно помнить.

На что обратить внимание при установке мембранного бачка:

Прежде всего, важно выбрать объём бачка. Он должен составлять 1/10 часть от объёма теплоносителя в водяном контуре

Есть простой способ это вычислить. Если в отопительной системе стоят алюминиевые или биметаллические радиаторы, то на 1 киловатт мощности котла идёт 15 литров теплоносителя.
Бачок выдерживает температуру до +120 C.
Рабочее давление устройства зачастую не превышает 1,5 бар. Иногда возникает необходимость его увеличить. Для этого накачивают воздух в бачок с помощью велосипедного насоса.

Как выбирают элементы группы безопасности:

• У клапана верхняя граница допустимого давления 2,5 бар.
• Манометр нужно выбирать с давлением в 4 атмосферы.

Как располагать элементы обвязки:

• Циркуляционный насос ставят перед камерой сгорания (перед теплообменником), там, где более низкая температура.
• Клапан и манометр монтируют при выходе из теплообменника, в месте, где давление начинает повышаться.
• Расширительный бачок монтируют в любом участке контура, но не рядом с насосом (колебания давления приведут к износу бачка).

О важности грамотного подхода к выбору схемы подключения

В первую очередь, всегда обращайте внимание на схему установки радиаторов. Она, как правило, и влияет на функциональность отопительного прибора и его эффективность

Кроме того, если выполнить установку неправильно, нарушится терморегуляция и повысится давление в батарее, из-за чего неизбежно появятся нарушения эксплуатации. Если будете выполнять монтаж своим руками, не имея соответствующих навыков, то столкнетесь со многими проблемами и, скорее всего, испортите интерьер помещения.

Узел нижнего подключения радиатора

Отдав предпочтение нижнему подключению, готовьтесь к некоторому снижению КПД всей системы отопления. Хотя это мелочь, если сравнивать с удобством и скрытием труб. Если правильно подключите радиаторы, они сэкономят расходы на отопление в будущем и будут служить вам на протяжении долгих лет!

Материалы и арматура для монтажа

Установка радиаторов отопления своими руками — работа, не требующая специфических навыков и дорогостоящих инструментов. Все необходимые комплектующие можно купить в специализированных магазинах.

Понадобятся:

• кронштейны с дюбелями;
• запорная арматура;
• заглушка;
• кран Маевского;
• уплотнители, дюбели и другие сопутствующие материалы.

Кран Маевского или автоматический воздухоотводчик

В жидкости, циркулирующей по батареям, присутствует растворенный воздух. Он скапливается в местах понижения скорости течения или давления и создает воздушные пробки, препятствующие эффективной работе отопительной системы.

В радиаторах из алюминия к воздуху примешивается водород как продукт взаимодействия металла с водой. Это может быть небезопасным при накоплении большого объема газа.

Для удаления воздушных пузырей в верхней точке радиатора устанавливается кран Маевского. Он представляет собой запорный игольчатый клапан, который приводится в режим спуска воздуха инструментом или вручную.

Если радиатор холодный при общей высокой температуре в системе, это говорит о нарушении тока теплоносителя. Для устранения воздушной пробки кран Маевского открывают до появления шипения. Предварительно на пол подкладывается тряпка или ставится емкость. Когда из крана начинает вытекать вода, клапан нужно закрыть и удалить жидкость.

Заглушка

Заглушка выполняет запорную функцию. Она устанавливается в тупиковое отверстие и перекрывает движение теплоносителя.

Для каждого радиатора требуется одна заглушка, которая может быть правой или левой в зависимости от соединительной резьбы. Для плотного прилегания предусматривается резиновая или силиконовая прокладка.

При установке заглушка вкручивается в резьбу радиатора и аккуратно поджимается ключом. Чаще всего она окрашена в цвет поверхности и не портит вид отопительного устройства.

Запорная арматура

Радиаторы подключаются к трубам посредством кранов шаровой или штоковой конструкции. Они изготавливаются из коррозионностойких сплавов — латуни, чугуна, нержавеющей стали, бронзы.

Запорная арматура предназначена для размыкания контура в случае ремонта, а также контроля подачи теплоносителя. Для этого в кране может быть предусмотрена термоголовка с возможностью регулировать расход нагретой жидкости.

В разветвленных системах используются обратные клапаны, препятствующие оттоку теплоносителя. Они увеличивают эффективность работы отопления и уровень ее безопасности.

Сопутствующие материалы и инструменты

Для монтажа радиаторов потребуются:

• дрель для подготовки отверстий в стене;
• кронштейны или уголки для крепления;
• дюбели;
• термостойкая подмотка для труб — лен, ФУМ-лента, сантехническая нить;
• инструменты для установки фитингов;
• пузырьковый или лазерный уровень для контроля положения батареи;
• карандаш для разметки.

Если необходимо нарастить количество секций, понадобятся ниппели с прокладками.

Неправильные способы подключения

Радиаторы обычно монтируют без проблем, но того же нельзя сказать о некоторых компонентах системы.

Головка терморегулятора

Ошибки при монтаже устройства приводят к падению эффективности работы. Наиболее часто проблемы вызывают:

Вертикальное размещение головки делают, чтобы она не выпирала в сторону, мешая хождению или уборке. Это приводит к нагреву сильфона, поскольку теплоноситель поднимается от клапана вверх. Для исправления необходимо остановить эксплуатацию, демонтировать устройство, затем установить вновь, расположив горизонтально.

Фото 3. Неправильное вертикальное подключение термоголовки к батарее (слева), правильное горизонтальное размещение (справа).

• Размещение термоголовки в нише или аналогичных ограниченных пространствах. Это приводит к снижению конвекции: тепло оседает в замкнутом объёме, аккумулируется и неправильно отражается от окружающих стенок. Таким образом уменьшается эффективность обогрева.
• Установка штор так, что они закрывают термоголовку. Данный фактор приводит к неправильному определению устройством температуры в помещении. Сильфон перестаёт срабатывать, когда в этом есть необходимость. Решение этой проблемы — вынос датчика на стену, не закрытую лишними предметами. Большинство термоголовок разрешено монтировать на расстоянии до двух метров от труб.
• Важную роль также играет качественная настройка прибора. Рекомендуется пригласить специалиста, который проверит правильность работы и, если возникнет необходимость, изменит характеристики.

Байпас

Проблемы с устройством обычно возникают при замене радиаторов неквалифицированным человеком. Особенно это касается случаев, в которых чугун меняют на другой материал.

Наиболее типичны две ошибки:

• Монтаж на байпасной трубе подачи шарового крана, предназначенного для пуска воды в систему. Через устройство не должен проходить весь теплоноситель: лишь небольшая часть, которой хватит для эксплуатации.
• Байпас подключен к обвязке через смеситель с трёхходовым краном. Теоретически это разрешает регулировать теплоотдачу котла, но практически приводит к порче прибора.

Обе ошибки достаточно легко исправить, изменив принцип подключения байпаса. Следует также отметить несколько правил:

1. Запрещается ставить байпас на свободную трубу в многоквартирных домах.
2. Запрещается установка запорных арматур и клапанов.
3. Допускается уменьшение труб на один типичный размер.
4. В энергонезависимой гравитационной системе необходим насос, причём его подключают исключительно к байпасу.

Внимание! Названные проблемы касаются исключительно многоквартирных домов, в которых они приводят к разбалансировке всей системы. Следствием таких ошибок становится уменьшение количества тепла, которое получают соседи по магистрали

Виды монтажа, описанные выше, нежелательны, но редко приводят к авариям в частных строениях. Это связано с отсутствием других пользователей, у которых может быть иная конфигурация системы, неспособная сочетаться с остальными.

Как подключить радиатор отопления с нижним подключением?

Существует несколько способов подключения секционных батарей к отопительной системе. У каждого из них есть свои плюсы и минусы. Диагональное подключение идеально подходит при горизонтальном положении трубопровода, боковое позволяет осуществить соединение с одной стороны, а нижнее сочетается с интерьером и эстетично выглядит.

Особенности

Радиаторы с нижним подключением популярны за счет того, что помогают скрыть наличие труб.

Чаще всего данный способ встречается в частных домах, поскольку трубопровод находится непосредственно под строением.

Уходящие вниз трубы значительно освобождают полезную площадь и не бросаются в глаза. Однако стоимость секционных радиаторов, использующих нижнее подключение значительно выше других.

На данный момент производится только два вида батарей такого типа: стальные и панельные. Стальные радиаторы легко монтируются и имеют небольшие размеры. В панельных батареях используется термостатическая арматура с узлами подключения. От количества секций зависит быстрота нагрева помещения. Для маленьких комнат достаточно 3-6 панелей. Просторные помещения требуют большего количества секций.

Панельные радиаторы отопления

https://youtube.com/watch?v=esXEbda3_qg

Стальные батареи во многом превосходят панельные, поскольку имеют возможность установки в любом положении и вода поступает в последнюю секцию напрямую. Что очень удобно в случае замены старых конструкций на новые. Они соответствуют всем типам подключения, в отличие от современных радиаторов, которые могут не подходить для многих старых систем отопления.

Стальные радиаторы отопления

Проблему старых двухтрубных батарей можно решить перекладкой. Правда такая операция обходится дороже и отнимает большое количество времени.

Монтаж

Во время проведения работ не стоит снимать производственную упаковку. В процессе установки радиаторы часто подвергаются механическому воздействию, что сказывается на внешнем виде конструкции. Наличие защитной пленки помогает избежать царапин и других повреждений поверхностей.

Устанавливать радиаторы стоит на высоте не менее семи сантиметров от пола и десяти сантиметров от окна. Это обеспечит правильную циркуляцию воздуха и легкость монтажа.

Точно определите, какая из труб является питательной, а какая дает обратную связь. С батарей разобраться проще, они имеют маркировку на торцах обозначающую узел подключения.

У каждого радиатора, использующего нижнее подключение имеется термостатический вкладыш. Он применяется для правильной регулировки температуры. Правда, за счет этой особенности, цена на радиаторы данного типа выше в среднем на 10%.

Виды подводки

Существует два способа подводки отопительной системы к батарее. Если обе трубы расположены с одной стороны, горячая вода поступает в верхнюю пробку батареи. Охлажденная вода выводится через нижнюю. Обе пробки располагаются рядом. Такой способ называется односторонним.

Радиатор отопления с односторонней нижней подводкой

Разносторонний способ предполагает подводку горячей воды с противоположной стороны от вывода холодной. Такой вариант отлично подходит к персональным системам отопления. Основное преимущество данного метода заключается в возможности движения воды в любом направлении. К тому же, протяженность линий ввода и вывода жидкости значительно меньше, как в двухтрубной батарее.

Радиатор отопления с разносторонней нижней подводкой

Биметаллические радиаторы

Сплавы, из которых производятся данные батареи, используют сталь и алюминий. Сталь используется в качестве материала, контактирующего с теплоносителем. Алюминий же исполняет роль теплопроводящего элемента.

Все биметаллические радиаторы могут быть разборными либо цельными. Преимущество монолитных батарей заключается в возможности работы при высоком давлении. Это обеспечивает безопасную эксплуатацию конструкции.

Выбор подключения

Во время определения способа подключения в первую очередь необходимо учитывать схему отопления и соединение узлов системы. Правильный подбор, позволить использовать батареи с максимальной эффективностью. Нарушение же приведет к потере мощности.

Учитывайте, что нижнее подключение понизит КПД системы отопления. Однако удобства, создаваемые таким способом, могут иметь решающее значение при выборе. Главное учитывать все особенности отопительной системы и тогда радиатор прослужит долгое время без лишних вложений средств.

Что необходимо для монтажа

Установка радиаторов отопления любого типа требует наличия устройств и расходных материалов. Набор необходимых материалов почти одинаков, но для чугунных батарей, например, заглушки идут большого размера, а кран маевского не ставят, но зато, где-то в высшей точке системы, ставят автоматический воздухоотводчик. А вот установка радиаторов отопления алюминиевых и биметаллических абсолютно одинакова.

Стальные панельные тоже имеют некоторые отличия, но только в плане навешивания — с ними в комплекте идут кронштейны, а на задней панели имеются специальные отлитые из металла дужки, которыми отопительный прибор цепляется за крючки кронштейнов.

Вот за эти дужки заводят крюки

Кран Маевского или автоматический воздухоотводчик

Это небольшое устройство для сброса воздуха, который может скапливаться в радиаторе. Ставится на свободный верхний выход (коллектор). Обязательно должен быть на каждом отопительном приборе при установке алюминиевых и биметаллических радиаторов. Размер этого устройства значительно меньше диаметра коллектора, так что потребуется еще переходник, но краны маевского обычно идут в комплекте с переходниками, вам только надо будет знать диаметр коллектора (подсоединительные размеры).

Кран маевского и способ его установки

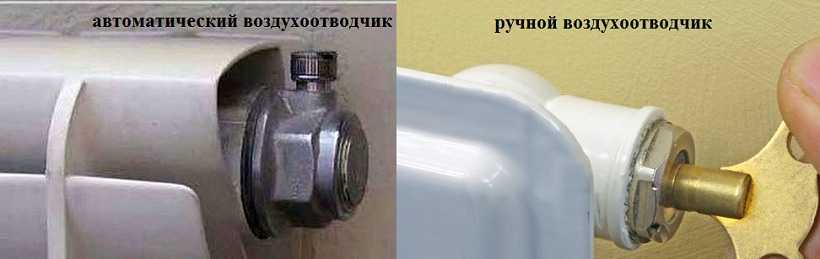

Кроме крана маевского существуют еще автоматические воздухоотводчики. Их тоже можно ставить на радиаторы, но они имеют чуть большие размеры и почему-то выпускаются только в латунном или никелированном корпусе. В белой эмали нет. В общем, картина получается непривлекательная и, хоть они и спускают воздух автоматически, их ставят редко.

Так выглядит компактный автоматический воздухоотводчик (есть более громоздкие модели)

Заглушка

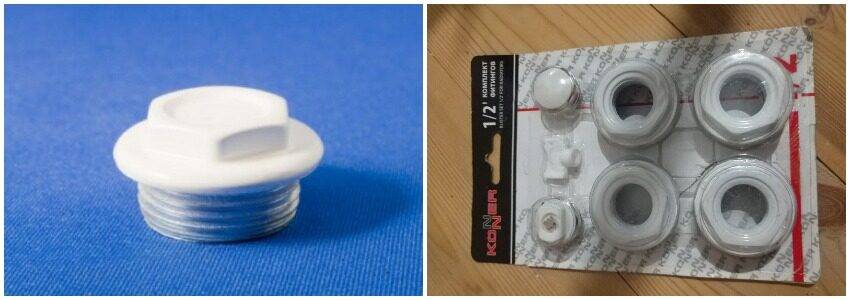

Выходов у радиатора с боковым подключением четыре. Два из них заняты подающим и обратным трубопроводом, на третьем ставят кран маевского. Четвертый вход закрывается заглушкой. Она, как и большинство современных батарей, чаще всего выкрашена белой эмалью и совершенно не портит внешний вид.

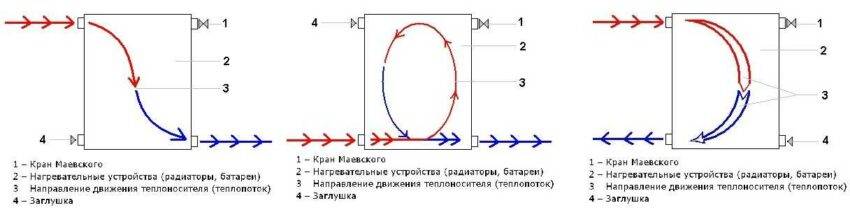

Где ставить заглушку и кран маевского при разных способах подключения

Запорная арматура

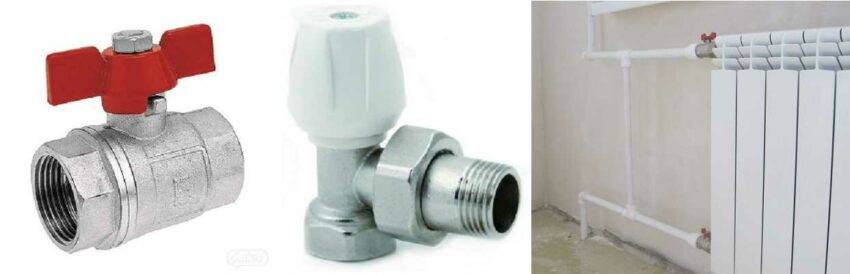

Нужны будут еще два шаровых крана или запорных с возможностью регулировки. Они ставятся на каждой батарее на входе и на выходе. Если это обычные шаровые краны, они нужны чтобы при необходимости можно было отключить радиатор и снять его (экстренный ремонт, замена во время отопительного сезона). В таком случае даже если что-то с радиатором случилось, вы его отсечете, а остальная система будет работать. Плюс такого решения — небольшая цена шаровых кранов, минус — невозможность регулировки теплоотдачи.

Краны на радиатор отопления

Практически те же задачи, но еще с возможностью изменять интенсивность потока теплоносителя,  выполняют запорные регулирующие краны. Они дороже, но и позволяют подстраивать теплоотдачу (делать ее меньше), да и внешне они лучше смотрятся, есть в прямом и угловом исполнении, так что сама обвязка более аккуратна.

При желании можно на подаче теплоносителя после шарового крана поставить терморегулятор. Это относительно небольшое устройство, которое позволяет менять теплоотдачу отопительного прибора. Если радиатор греет плохо, их ставить нельзя — будет еще хуже, так как они могут только сделать меньше поток. Есть терморегуляторы на батареи разные — автоматические электронные, но чаще используют самый простой — механический.

Сопутствующие материалы и инструменты

Еще для навешивания на стены нужны будут крюки или кронштейны. Их количество зависит от размера батарей:

• если секций не больше 8 или длинна радиатора не более 1,2 м, достаточно двух точек крепления сверху и одной снизу;
• на каждые следующие 50 см или 5-6 секций добавляют по одному крепежу сверху и снизу.

Такде необходима фум лента или льняная подмотка, сантехническая паста для герметизации соединений. Нужна будет еще дрель со сверлами, уровень (лучше нивелир, но подойдет и обычный пузырьковый), некоторое количество дюбелей. Также надо будет оборудование для соединения труб и фитингов, но оно зависит от вида труб. Вот и все.
