Как правильно подключить теплый пол к сети через терморегулятор

Содержание

Нижний Новгород

Процесс установки плитки на пол с подогревом

Система отопления «пол с подогревом» для абсолютно всех вариантов покрытий для пола компонуется из таких элементов:

• материал для теплоизоляции снизу конструкции для направления тепла и отсечения холодных поверхностей;
• специальные трубы для носителя тепла;
• армирующая сетка и элементы крепления труб;
• стяжка из бетона;
• виниловая плитка для покрытия пола.

Заранее производятся расчеты расположения контуров труб отопления. Их кол-во ограничено мощностью отопительного котла для согревания конкретного объема жидкости. Один контур — не больше двадцати пяти погонных метров трубы отопления.

Предлагают делать работаты в следующей очередности:

1. Кладут термоизоляционный слой по поверхности чернового покрытия, а для компенсации температурного расширения бетона демпферная лента.
2. Для крепежа труб —  направляющие. В обычном варианте достаточно уложить сетку армирующую и крепление труб провести хомутами через двадцать–двадцать 5 см.. Крепление должно закрепить трубу, оставляя возможность для теплового расширения.
3. Трубомонтаж около стен проводят на расстоянии 70 мм.
4. Порядок прокладки труб предусматривает вывод кончиков к распределительному коллектору.
5. После работ по укладке труб проводят проверку герметичности и доводят температуру  жидкости до 20 – 25 градусов, делают стяжку.
6. После высушивания завершальной стяжки начинают подготовку и укладке Поливинилхлоридные плитки.
7. Поверхность стяжки тщательно отчищают от грязи, ликвидируют изъяны, удаляют пыль.
8. Оставляют плитку в помещении при температуре 20 градусов на период не меньше 12-и часов, чтобы она приобрела размеры и расправилась.
9. Плитка с замковой крепежной системой и на самоклеющейся основе трудности в процессе установки не будет составлять. Устанавливают от дальнего комнатного угла с уступом каждого ряда на 1/3 или 1/2 ламели. При этом в пазы замков вставляют выступы следующих плиток без чрезмерных усилий. Самоклеющуюся плитку в процессе укладки расправляют для выхода воздуха под изделием и крепкого приклеивания покрытия.
10. Плитка, процесс установки которой планируется с использованием клея, требует щепетильного его выбора с учетом эксплуатационных режимов температур.

Вариант укладки

Познакомившись с условиями и требованиями к процессу установки гидравлической системы «пол с подогревом», хозяева помещений без труда подберут материал который подходит для покрытия пола с точки зрения эстетики и использования на практике для решения вопроса энергосбережения.  Представляет интерес процесс установки системы полы с подогревом под Поливинилхлоридную плитку. Первичные затраты на покупку оборудования и выполение монтажных работ с избытком оправдаются в сжатые сроки.

Один из вариантов укладывания завершального покрытия пола из виниловой плитки показан в ниже размещенном материале.

 Укладка виниловой плитки

Теплый пол ‘target=»_blank»>’)

Укладка пленочного пола под кафельную плитку своими руками

На первоначальном этапе осуществляются подготовительные работы. Поверхность очищается от мусора и выравнивается. Толщина теплого пола может доходить до 1,5 см. Примерный последовательный слой укладываемых материалов следующий:

• теплоотражающая подложка – 2-3 мм;
• инфракрасная пленка – 0,4-0,5 мм;
• малярная сетка – до 2 мм;
• слой бетонного раствора (или плиточного клея).

Сразу нужно определиться с:

• местонахождением терморегулятора;
• эффективным распределением пленки под плиткой.

Монтаж теплого пола начинается с укладки теплоотражающей подложки. Наилучшим вариантом станет использование полос, размер которых составляет по 0,6 м. В случае приобретения широкого материала, его следует обрезать.

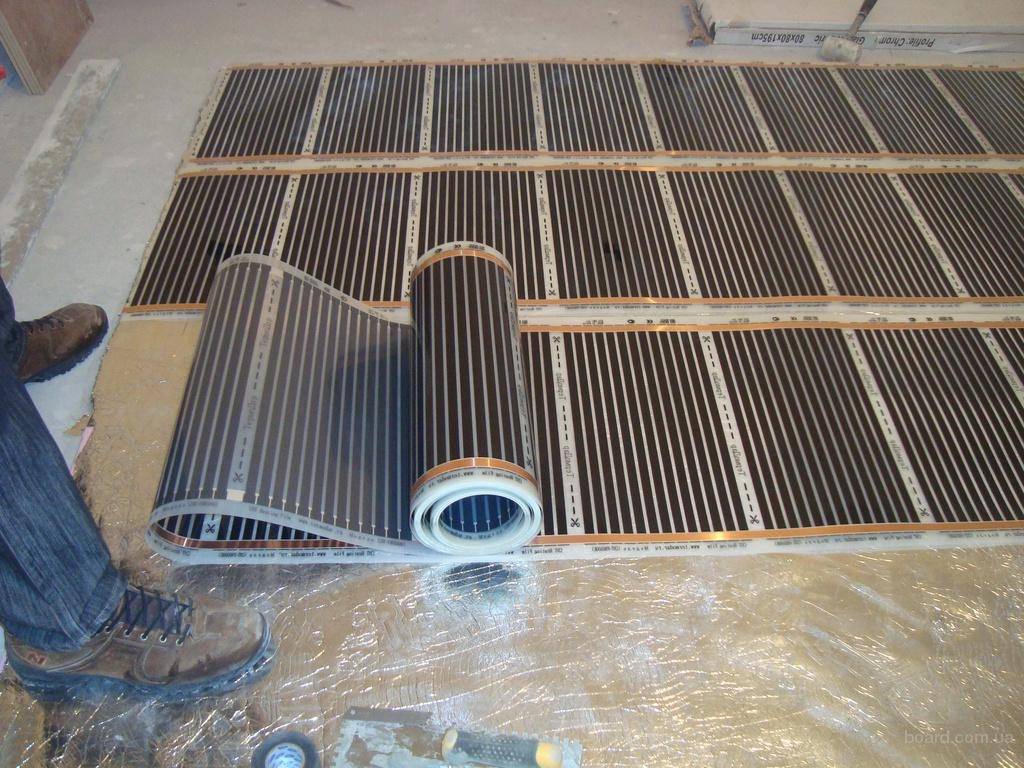

Поверх подложки укладывается инфракрасная пленка. Существуют такие требования при выполнении этой работы:

• нельзя располагать на пленке стационарную мебель (может привести к перегоранию системы);
• пленка должна покрывать до 70 % площади в комнате;
• наличие отступа от стен на уровне 10-12 см;
• пленка не монтируется внахлест.

Целесообразнее распределять пленку по максимальной длине помещения. Размеченный нагревательный материал обрезается. Нарезание кусков пленки рекомендуется производить в местах, где нет графитового слоя. Если все же нужно ее отрезать по графитовому слою, то это место впоследствии изолируется скотчем или изолентой. К подложке пленка крепится с помощью скотча.

Далее нужно заняться подключением пленочного пола

Особое внимание уделяется правильному монтажу терморегулятора и датчика температур. Сразу стоит оговориться, что один терморегулятор сможет нормально «обслуживать» комнату площадью 12-15 м². Устанавливается он рядом с подведенной проводкой

Устанавливается он рядом с подведенной проводкой.

Крепление кабеля к пленке производится с использованием медных зажимов. Степень надежности соединений проверяется с помощью половинок зажимов, которые должны соприкасаться друг с другом. Для изоляции зажимов применяется битумный скотч и силиконовый герметик.

Пока будет сохнуть герметик, монтируется терморегулятор. При использовании накладного устройства, кабель проводится снаружи стены и помещается в пластиковый короб. Если терморегулятор будет встроенным, то в стене под него выдалбливается отверстие и делаются штробы для кабеля.

Крепление термодатчика производится под пленку. Для этого в основании делается канавка, а сам датчик располагают в гофрированную трубку. Провод датчика укладывается таким образом, чтобы он располагался прямо под кафелем.

Терморегулятор надежно крепится к стене и соединяется с электрическим кабелем. Наискось пленки приклеивается фольгированный скотч. Для заземления пола один из его концов присоединяется к проводу.

С помощью тестового включения отопительной системы проверяется ее работоспособность. Все секции должны нагреться на протяжении 5-8 минут. Используя тестер, проверяются места срезов и соединений пленки.

Далее укладка теплого пола выполняется в следующей последовательности:

• делаются отверстия;
• в них вставляются дюбели;
• саморезами крепится малярная сетка;
• создается нетолстая и равномерная первичная бетонная стяжка;
• происходит полное высыхание стяжки;
• производится последняя проверка функционирования теплого пола;
• наносится фиксирующая стяжка;
• после ее высыхания кладется кафельная плитка.

Ввинчивание саморезов при креплении малярной сетки следует осуществлять очень аккуратно. Ими можно повредить поверхность пленки или контакты, что станет причиной разрыва электрической цепи. После окончательной фиксации сетки, необходимо провести тестирование теплого пола.

При укладке пленочного пола запрещается:

• осуществлять работу при высокой влажности и температуре воздуха ниже 0ºС;
• в качестве крепежных элементов использовать гвозди;
• производить подключение пленки без заземления;
• сгибать ее под углом 90º на участке длиной до 5 см;
• устанавливать пленку в непосредственной близости с другими нагревательными приборами.

Во избежание механических повреждений пленки, монтажные работы рекомендуется производить в мягкой обуви. Пользоваться инфракрасным теплым полом можно приблизительно спустя месяц, когда полностью высохнет бетонное основание под кафельной плиткой.

Видео по устройству пленочного пола:

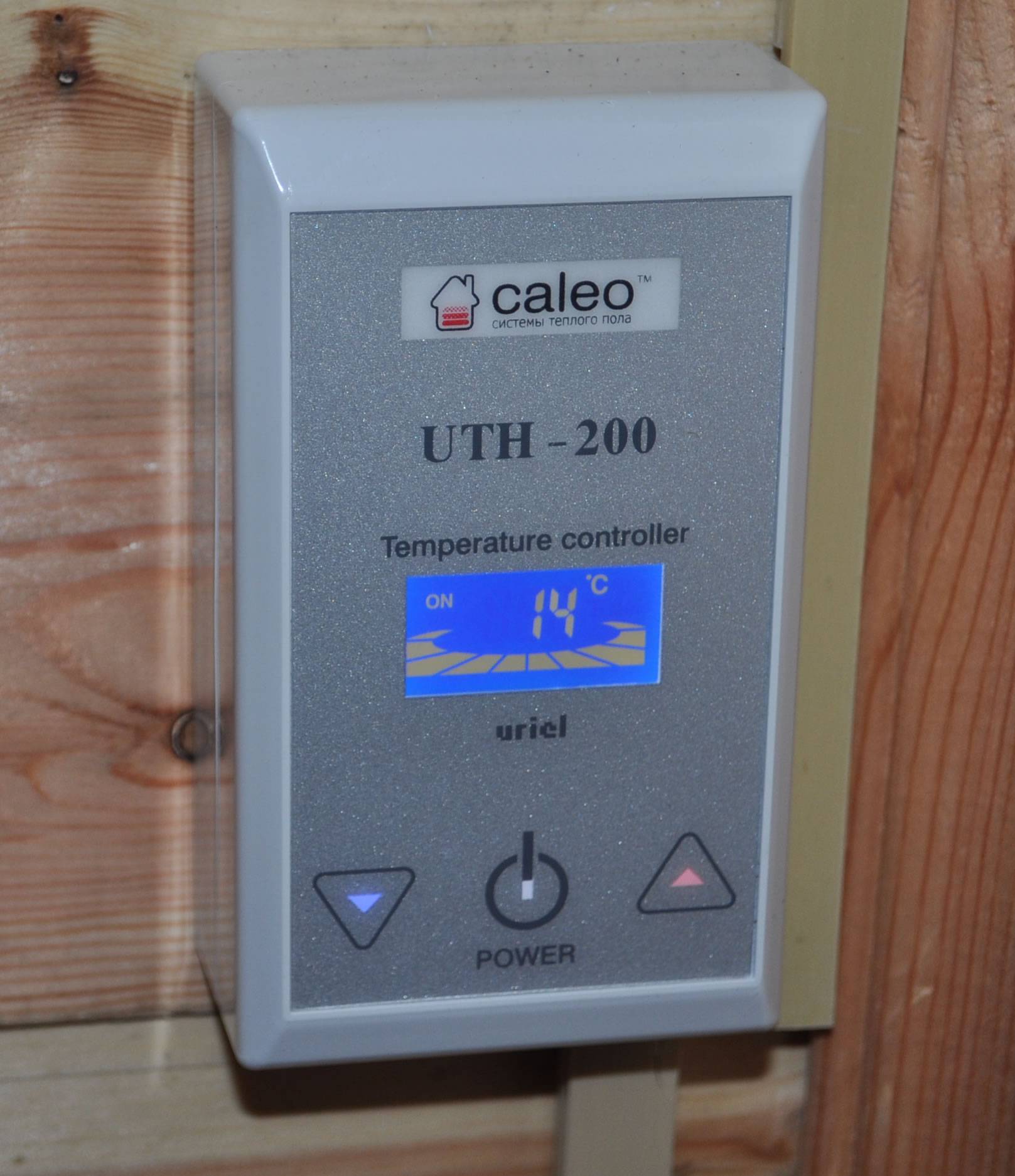

Терморегуляторы для теплого пола

Без терморегулятора контролировать и постоянно включать/выключать теплый пол придется собственноручно хозяину дома. Рассматриваемый прибор является обязательным элементом напольной отопительной системы, без подключения которого эксплуатировать ТП крайне не рекомендуется. Это допустимо, но небезопасно и неэкономично, а также усложняет присмотр за обогревом.

Терморегулятор позволяет контролировать работу теплого пола

Установка термостата предусмотрена в схеме управления как водяного теплого пола, так и электрического. В первом случае он с помощью сервомеханизмов контролирует клапана на коллекторе, а во втором питание от электросети. В результате этого уменьшается либо увеличивается подача воды (электроэнергии) обогревателю под ногами и отдача тепла уже от него комнате.

Также в задачу терморегулятора входит защита напольного покрытие от перегрева. При правильной настройке он не допустит слишком сильный нагрев и порчу финиша на полу. Например, ламинат и паркет нагревать быстро и до высоких температур нельзя. Без автоматического регулятора с температурным сенсором проконтролировать этот момент вручную сложно.

Особенности терморегуляторов

Подготовка основания под теплый пол

Когда ваш дом только строится, организовать правильно работающую систему отопления не представляется сложным – вы вольны пропускать и подключать коммуникационные линии любым удобным из возможных способов. Но если речь идет об обустройстве теплого пола в уже жилом помещении, где установлены двери, выведен уровень пола и так далее, задача превращается в практически невыполнимую. Как быть в такой ситуации? Для начала давайте рассмотрим, что включает в себя «пирог» теплого пола, а потом подумаем о вариантах его реализации.

Слоеный пирог теплого пола

1. Весь пол состоит из нескольких слоев. Начинается все с гидроизоляции, которая защитит перекрытие от возможных протечек. Она особенно актуальна в многоэтажных домах, ведь протечка может вызвать затопление соседей, а это большие расходы на ремонт чужой квартиры.
2. Далее идет утеплитель – нам не нужно греть бетонную плиту или землю снизу, все тепло должно идти наверх, иначе система станет крайне неэффективной и дорогой. Используют обычно плотный экструдированный пенополистирол, пенопласт или вспененные подложки с теплоотражающими свойствами. Утеплитель, в зависимости от его типа и основания, на которое он укладывается, может занимать от 1 до 10 см высоты помещения.
3. Затем разводятся сами трубы, по которым будет течь горячая вода, подогревающая все вокруг. Используют для этого металлопластик или сшитый полипропилен.
4. Трубы теплого пола закатываются в цементно-песчаную стяжку, толщина которой должна составлять 8,5 см.

Поверх утеплителя уложены трубы с теплоносителем

Итого мы получаем среднюю высоту пирога в 12-15 см. Понятное дело, что поднимать настолько полы в жилой комнате ни один нормальный человек не будет. Как же тогда быть? Существует несколько вариантов, как сократить толщину пирога и вместить ее в помещение в разумных пределах.

Можно добраться до плиты перекрытия

1. Самое первое, что приходит в голову – это сбить старую стяжку прямо до основания. Работа эта может быть очень тяжелой, создаст много шума и пыли. Так же потребуется организовать вывоз большого количества строительного мусора.
2. Если убирается стяжка в доме, где полы обустроены по грунту, то вы можете углубиться на нужный уровень. На бетонном перекрытии такой возможности нет по понятным причинам.

3. Вместо пенополистирола, в качестве утеплителя мы можете использовать фольгированные подложки, например, пенофол. Толщина такого материала не превысит 1 см, а его энергоэффективность находится на очень высоком уровне.

4. Можно уменьшить толщину стяжки до 6 см. Конечно, это не есть хорошо, но в некоторых ситуациях другого выхода не находится.

5. Также можно применить систему теплого пола на специальной подложке, поверх которой на не очень толстый слой клея можно сразу монтировать плитку, как это показано на фото ниже. Этот материал имеет очень хорошую адгезию к бетону, он одновременно выполняет функцию гидро- и теплоизолятора, однако под него рекомендуется устраивать хорошее ровное основание, например, сделать тонкий слой наливной стяжки.

6. Также стяжка может быть заменена «сухой системой» теплого пола. Принцип ее строения станет понятен, если рассмотреть схему выше. В составе имеется жесткое теплоизоляционное основание, уложенные в пазу металлические пластины, выполняющие роль теплораспределителя. Поверх такого пола не получится положить керамическую плитку – он подходит под линолеум, ламинат и прочие настилаемые покрытия.

Последние два решения обойдутся вам намного дороже, чем классический «пирог», тем не менее, они достаточно эффективно решают проблему с уровнем пола, который недопустимо высоко поднимать.

Интересно почитать

Преимущества теплого пола

Главными достоинствами такого теплого пола являются:

1. Экологическая безопасность. Тепловое излучение с длиной волны 5-20 мкм, которое испускается элементами такого пола, абсолютно безвредно для людей, животных и растений.
2. Снижение затрат на энергоносители за счет более эффективного обогрева помещения и небольшой потребляемой мощности.
3. Как укладывать? Смонтировать пленочный теплый пол своими руками вполне реально, достаточно следовать нашей инструкции по монтажу. Нет необходимости привлекать для этого специалистов.
4. Применение инфракрасных лучей для обогрева помещения не приводит к снижению влажности воздуха, что положительно сказывается на здоровье и самочувствии людей.
5. Благодаря небольшой толщине пленки, она может быть смонтирована под облицовочными материалами стен и потолка, что дает возможность еще более эффективного обогрева помещений.
6. В отличие от прочих вариантов, при укладке пленочного покрытия, пленка может быть демонтирована и уложена повторно, например, при переезде. Конечно, ее демонтаж возможен только в случае использования таких напольных покрытий, как линолеум, ламинат или ковролин.
7. Отопительная пленка отличается длительным сроком службы – до 30 лет и более.

Настройка

Особое внимание здесь следует уделить водяным полам, которые нуждаются в проверке работоспособности. Их можно включать только через неделю-две после заливки стяжки

Нагрев при первом включении должен быть минимальным, так как это может навредить бетонному слою.

Чтобы настроить работу системы, следует выполнить несколько простых операций:

1. Изначально желательно удостовериться, что все краны открыты, и вода сможет попасть в нужную точку пола.
2. Установив минимальную температуру, следует включить циркуляционный насос. После этого с помощью расходомеров следует проверить, проходит ли поток по всем контурам. Если это не так, нужно искать место, где скопился воздух или закрыт кран.

Настройка электрических полов выполняется с помощью терморегуляторов. Здесь просто следует перевести устройство в определенный температурный режим, а затем проанализировать работу системы на протяжении определенного времени.

Порядок монтажа

Монтаж пленочного теплого пола своими руками выполняется  в следующем порядке:

• Составление плана размещения элементов мебели и бытовой техники. При этом учитывается площадь помещения и общая мощность всей нагревательной системы.
• Разметка площади комнаты, в которой планируется устанавливать нагревательные элементы.
• Укладка теплоизоляционной подложки, которая препятствует расходованию тепла на нагрев межетажных перекрытий или бетонного основания пола. В качестве подложки используется вспененный полипропилен, одна сторона которого покрыта светоотражающим материалом. Укладка подложки должна выполняться только на ровную, сухую и чистую поверхность чернового пола.
• В строгом соответствии с предварительно составленным планом выполняется монтаж теплого пленочного пола. Его полосы режутся под необходимый размер и укладываются без перехлестов, для скрепления полос между собой используется термостойкий скотч. Укладка теплого пола ближе 10 см к стенам не допускается.

• Установка терморегулятора. Высота монтажа этого устройства определяется из соображений удобства эксплуатации, а также общего дизайна комнаты. Провода, соединяющие терморегулятор с нагревательными элементами, а также с электрической сетью квартиры, укладываются в предварительно подготовленные штробы. Установленный термосенсор должен в обязательном порядке комплектоваться гофрой, и иметь возможность беспрепятственной замены в случае необходимости. Как подключить регулятор к сети и куда подключать термодатчик и кабели от теплого пола указано в инстркуции по монтажу устройства.
• Подключение теплого пола к электричеству. Для этого используются провода сечением не менее 1,5 мм2, которые зажимаются плоскогубцами в клеммах контактов. Теплый пол через датчик температуры подключается к терморегулятору согласно приведенной схеме. Установка термодатчика выполняется между нагревательной пленкой и теплоизоляционной подложкой недалеко от места расположения терморегулятора. Все соединительные провода утапливаются в заранее прорезанные в подложке канавки.

• Проверка работоспособности.
• Укладка пленочного слоя защитного полиэтилена поверх инфракрасной пленки.
• Можно монтировать напольное покрытие.

Расход электроэнергии инфракрасного пола в зависимости от площади

Для инфракрасного пленочного пола максимальный уровень потребляемой электроэнергии составляет 220 Ватт на 1 м2. Эта мощность позволяет обогреть помещение, в котором не имеется иного варианта отопления. При этом стоит понимать, что расход электроэнергии происходит не круглые сутки, а по мере снижения температуры в помещении ниже отметки, заданной терморегулятором.

Использование регуляторов с программирование позволяет сократить расход электроэнергии в отсутствие хозяев, в общем можно сэкономить до 90 процентов потребляемой энергии в сутки. Сколько же теплый пол потребляет энергии? Это показывает мощность. Точных цифр для всех систем никто назвать не сможет, расход зависит от разных факторов, но можно сделать примерный расчет.

К примеру, мощность системы составляет 140 Вт/кв.м, некоторые секции при этом работают не в полную силу – до 100 Вт/кв.м. Общий расход в час на обогреваемую площадь составит: 100 Вт/кв.м. умножаем на площадь.

Мощность зависит от типа помещения, для основного обогрева используются системы мощностью до 210 Вт/кв.м. в ванных можно использовать полы мощностью 150 Вт/кв.м. на кухнях – до 120 Вт/кв.м.

При определении расхода электроэнергии можно воспользоваться калькулятором, в который следует ввести данные о мощности устройства, времени работы в сутки и количество устройств. На расход влияют следующие факторы:

• Материал покрытия;
• Качество теплоизоляции помещения;
• Температура воздуха за окном;
• Выбранный температурный режим;
• Посещаемость помещения;
• Вид устройства.

Доказано, что экономия при использовании системы теплого пола ощутима. При этом при более быстром нагреве количество сэкономленных Ватт несколько возрастает. Применение инфракрасных полов позволяет создать уютную теплую обстановку для комфортного проживания.

Как подключить инфракрасный теплый пол своими руками

Подключение проводится в несколько этапов:

1. Выравнивание пола, его очистка. Уклон не должен быть более 3 мм.
2. Сверление отверстия под датчик. К штробе подводится кабель электрического питания.
3. Укладка тепловой изоляции. Рекомендуется применять отражающие материалы. Толщина изоляции должна находиться в пределах 3-5 мм.В качестве отражателя не рекомендуется использовать материалы, покрытые алюминиевой фольгой.
4. Монтаж матов. Установка пленки проводится по вектору к стене, где была предварительно пробита штроба под терморегулятор. Необходимо выдержать отступ от стен 10-20 см, определить зоны, где будет находиться тяжелая мебель, чтобы оставить их без обогрева.
5. Самостоятельная установка инфракрасных полов продолжается процессом изоляции концов пленки.
6. Зажимы. Заизолированные отрезки кабеля должны иметь на своих концах специальные зажимные устройства.
7. Подводка проводов. Они должны подключаться к зажимам параллельно. Провода должны находиться в области плинтуса.
8. Монтаж датчика температур. Терморегулятор устанавливается в заранее приготовленную штробу.
9. Подключение к питанию, тестовый запуск.
10. Звукоизоляция. Монтажные работы предусматривают применение рулонного материала. Может использовать мультифункциональное изделие для защиты от влаги и шумов.

Подключение терморегулятора проводится по аналогичному принципу работы с другими электрическими обогревателями. Так, с одной стороны к двум контактам подключаются 2 кабеля терморегулятора. С противоположной стороны подводятся провода от пленки. Центральные контакты ведут к сети электропитания. Устройство термодатчика имеет 2 заземляющих провода, которые нужно соединить клеммой.

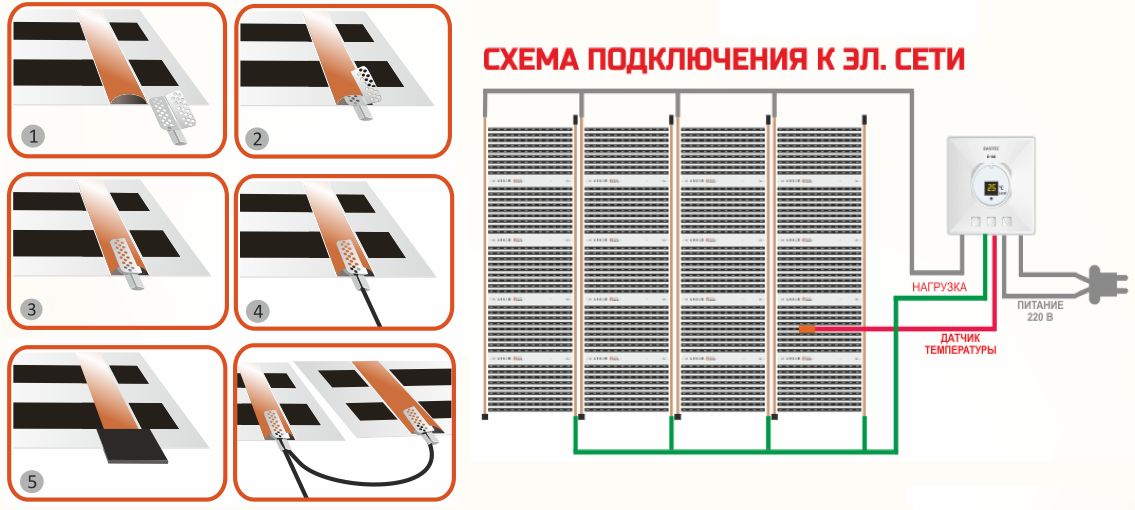

Схема подключения теплого пола к терморегулятору

Схема подключения теплого пола выбирается в зависимости от типа пола.

Подключение кабельного пола

Перед монтажом кабеля пол выравнивается одним из методов, в зависимости от его типа. Перед укладкой кабеля необходимо протянуть силовые провода к терморегулятору. На схеме, представленной ниже, видно, что соединительная муфта после окончания монтажа окажется в стяжке пола. На поверхности чернового пола раскладывается монтажная лента, которая поможет зафиксировать кабель. Чаще всего кабель укладывается змейкой или улиткой.

Пример монтажа нагревательного кабеля теплого пола

Следует учесть! При укладке теплого пола нельзя допускать пересечения участков кабеля.

После укладки кабеля устанавливается помещенный в пластиковую трубку датчик. С помощью специального тестера проверяется качество монтажа и соответствие сопротивления кабеля паспортным данным. Теплый пол готов к заливке стяжки.

Датчик температуры пола

В зависимости от типа применяемой стяжки выдерживают пол до полного затвердевания. Только после этого можно к терморегулятору крепятся все провода. Для присоединения используются винтовые зажимы.

Подключение тепловых матов

Принцип подключения тепловых матов мало отличается от аналогичного процесса для кабельного пола. Остановимся только на отличиях.

Тепловой мат – это тот же кабель, но закрепленный с определенным шагом на термоустойчивой пленке. Это облегчает монтаж. Пленку с кабелем раскладывают на подготовленное основание пола и заливают раствором или клеем для плитки. После этого монтируют финишное покрытие. Теплоизоляцию для этого типа полов не используют, чтобы избежать перегрева системы.

В готовом виде такая конструкция имеет толщину не более полутора сантиметров. Чтобы в таком полу поместить датчик приходится делать на поверхности углубление.

Нанесение стяжки на тепловые маты

Иногда для подключения матов к термостату не хватает так называемых холодных концов. В этом случае из мата вырезают кусок кабеля. Соединительную муфту заливают стяжкой.

Монтаж такого типа пола дает существенную экономию в материалах: теплоизоляции, стяжке, крепежах. Кроме того существенно уменьшается и объем работы. Такая система практически не имеет ограничений в применении, так как незначительно поднимает поверхность пола и может использоваться в помещениях с невысокими потолками.

Подключение пленочного пола

Основу пленочного пола представляют запаянные в термостойкую пленку карбоновые или биметаллические нагревательные элементы. По краю греющей пленки расположены медные проводники, с помощью которых система подключается к электросети.

Под нагревательную пленку обязательно укладывается фольгизированная подложка, которая будет отражать в сторону помещения инфракрасные лучи. Пластиковая трубка с датчиком в этом случае укладывается в сделанное углубление или крепится на поверхности пленки.

Схема подключения инфракрасного теплого пола – стандартная установка

При необходимости пленка может разрезаться по специальным линиям. С одной стороны токопроводящие полоски изолируют, а с другой оставляют их открытыми для возможности подключения к проводам. Полоски пленки раскладываются и соединяются одна с другой параллельно.

Такой теплый пол наиболее универсальный, так как может быть смонтирован под любое напольное покрытие.

Подключение водяного теплого пола

Схема водяного теплого пола немного отличается от электрического пола. Прежде всего, необходимо определить со способом подключения.

• Подключение к магистральному отоплению. Такой способ применяется в многоквартирных домах. Однако при таком подключении возможен перерасход тепла, и вы оставите холодными квартиры соседей. Избежать таких проблем можно в квартирах, где отопление стоит на обратке. В этом случае вы получите комфортную, не слишком горячую температуру в трубках теплого пола. Главным минусом такого способа подключения является отсутствие возможности плавно регулировать температуру в теплоносителе.
• Подключение к индивидуальной системе отопления. Такой способ подключения может использоваться только в частных домостроениях. Ниже показана принципиальная схема подключения.

Схема подключения теплого водяного пола

На ней показаны следующие элементы цепи:

Какую мебель выбирать

Как выполнить подключение

Если вы не работали ранее с сантехникой, то браться за такую работу не стоит – слишком много серьезных последствий в случае допущения ошибок. Тем более, теплые полы могут быть сделаны из разных материалов, для работы с которыми нужны специальные инструменты. Если в своих силах вы уверены, то можете действовать согласно инструкции, которую мы сейчас предоставим. Подключать уже вмонтированный в стяжку контур мы будем к двухтрубной системе отопления. Для этого нам понадобится:

1. Обычный кран, который мы установим на подачу. Он будет при необходимости отключать теплый пол от системы.

2. На обратку мы установим кран РТЛ, принцип работы которого мы описывали ранее. Он будет укомплектован термоголовкой, замеряющей температуру воды в контуре. Не спутайте ее с радиаторной головкой, которая измеряет нагрев воздуха в помещении.

Таблица 1. Подключение теплого пола.

Цены на греющий кабель и комплектующие

Греющий кабель и комплектующие

На этом закончим нашу статью. Делайте правильно, делайте с умом, и результат будет вас всегда радовать.

Фото дачных бань

Выводы и полезное видео по теме

Сооружение подложки и укладка нагревательных полос:

Установка датчика и терморегулятора:

Система пленочного типа не сложна в исполнении. А потому, даже не имея соответствующих навыков, произвести монтаж можно всего за один день. Главное – строго придерживаться технологии укладки. Это позволит уберечь от возникновения аварийной ситуации и преждевременного выведения системы из строя.

Задумываетесь над установкой системы инфракрасного пола, но не знаете с чего начать? Или у вас есть опыт в монтаже таких систем и можете дать дельные советы для наших читателей? Пожалуйста, оставляйте свои комментарии, задавайте вопросы, делитесь опытом использования системы пленочного пола в расположенном ниже блоке.
