Сэндвич труба своими руками. Сборка и монтаж конструкции

Как сделать дымоход в частном доме своими руками варианты конструкций и их реализация

Элементы модульных систем

Для составления монтажной схемы, покупки комплектующих и последущей сборки надо понимать, какие детали используются в двухконтурном дымоходе. Перечислим основные элементы, сопровождая фотографиями:

  • прямые секции сэндвич-труб длиной 25, 50, 100 см;
  • тройники под 45, 90°;
  • колена 90, 45, 30 и 15 градусов;
  • переходы с одностенной трубы на двухконтурную – «старт сэндвич»;
  • шиберы поворотные (заслонки);
  • конденсатосборники и различные оголовки;
  • потолочные проходные узлы (сокращенно ППУ);
  • площадки опорные, кронштейны;
  • крепления – хомуты обжимные, под растяжки;
  • элементы герметизации скатной кровли под названием мастер-флеш или «крыза»;
  • заглушки торцевые, юбки.

Двухслойные трубы соединяются с другими фрагментами методом раструбно-профильной стыковки. Более доступным языком соединение называется «шип–паз» или «папа–мама», кому как нравится. При изготовлении каждой фасонной детали (кроме торцевых) с одной стороны предусматривается шип, с другой – паз.

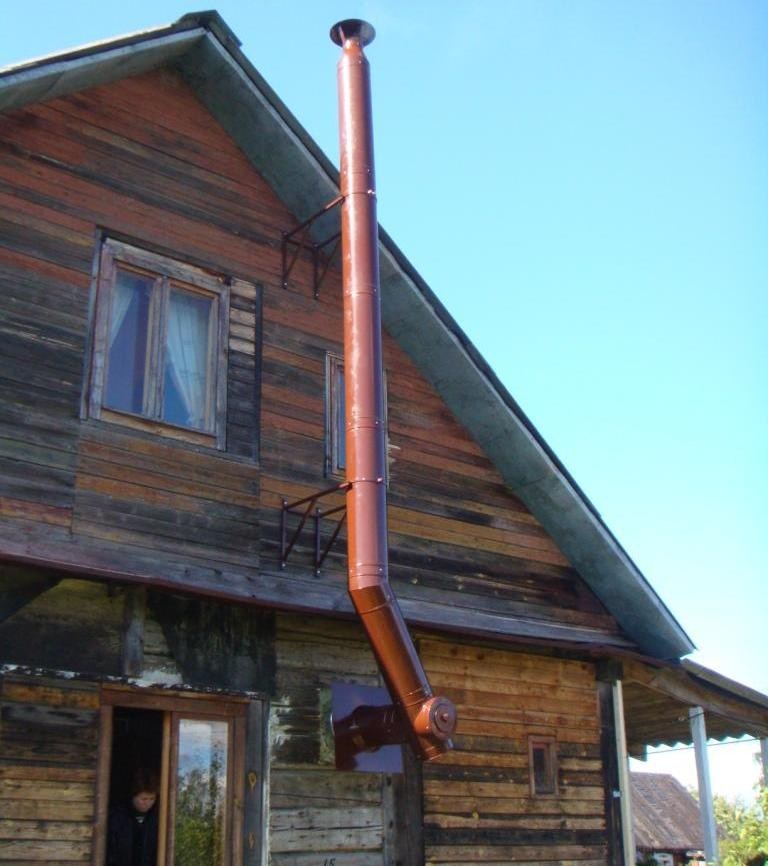

Схема установки дымовой трубы вдоль наружной стены загородного дома

В качестве примера предлагаем рассмотреть схему сборки пристенного дымохода-сэндвич начиная от котла:

  1. К выходу теплогенератора через муфту присоединяем одностенную трубу, потом монтируем стартовый переходник на сэндвич.
  2. К переходу подключаем прямую секцию двухконтурной трубы, выходящую на улицу. Там она вставляется в тройник.
  3. Ниже тройника располагаем ревизионный участок, затем опорную площадку и сборник конденсата. Конструкция становится на стеновой кронштейн.
  4. От тройника поднимаемся прямыми участками, каждые 2 метра крепимся к стене раздвижными кронштейнами, стыки элементов обжимаем хомутами.
  5. На конце дымохода устанавливаем конус без зонта (для газового котла), простой колпак либо дефлектор.

Когда нужно обойти свес крыши, используем 2 отвода под 30 или 45 градусов. Конец дымохода крепим растяжками, чтобы не раскачивался ветром, как сделано выше на фото. Профессиональный монтаж сэндвич трубы для стальной печи смотрим на видео:

СНиП и технические характеристики базальтового термоизолятора

Толщина «начинки», то есть термоизоляционного базальтового слоя, может колебаться в пределах 2,5-6 сантиметров. Более того, даже сечение изделия может быть разным. И дабы установка дымохода была выполнена в точности согласно СНиПу, нужно учесть еще и мощность отопительного прибора.

  1. Если она менее 3,5 киловатт, то сечение дымоходной трубы должно составлять 14х14 сантиметров.
  2. Если мощность превышает 3,5 киловатта, но при этом меньше 5,2 киловатт, то сечение должно составлять 20х14 сантиметров.
  3. Наконец, если она колеблется между 5,2 и 7 киловаттами, то сечение должно составлять 27х14 сантиметров.

Но установка дымохода сэндвич своими руками выполняется преимущественно с изделиями круглого сечения. В подобных случаях вначале вычисляется площадь сечения в соответствии со СНиПом, а уже затем подбираются изделия с нужными показателями.

Видео – Сэндвич дымоход

Способы прокладки дымоходных труб

Существует 2 классических варианта установки дымоходов, используемых для буржуек:

  1. Вывод горизонтального участка от печки на улицу и подключение к вертикальному каналу, прикрепленному к стене здания.
  2. Вертикальный газоход поднимается прямо от печи, пересекая чердачное перекрытие и кровлю.

Как видно на схемах, второй вариант заведомо сложнее по исполнению. В обоих случаях труба пересекает строительную конструкцию – наружную стену либо перекрытие, оснащается тройником и сборником конденсата. Но второй способ предполагает пересечение и герметизацию кровельного покрытия. Пристенный дымоход крышу не затрагивает.

Предпочтение отдается более простому и дешевому варианту в зависимости от типа обогреваемого здания:

  • в обжитом частном доме пробивать отверстие на чердак нецелесообразно и дорого – лучше вывести газоход сразу на улицу;
  • в двухэтажном доме дымовая труба печи неизбежно пройдет сквозь верхние комнаты, поэтому предпочтительнее способ №1;
  • дымоход для буржуйки в гараже с плоской кровлей прокладывается любым способом – сквозь крышу или стену;
  • вариант №2 удобно монтировать во всех типах зданий на этапе строительства.

Основные этапы монтажа

Для того чтобы установить дымоход своими руками нужна пошаговая инструкция. Ниже приведем примерный план работ, которого рекомендуется придерживаться. Итак:

  1. Первым делом проводите расчет канала, подгоняете размеры «на земле».
  2. Устанавливаем образованную трубу дымохода из нержавеющей стали своими руками.
  3. Подключаем систему, то есть устанавливаем источник (котел, печка) и конденсатор. Также рекомендуется на момент монтажа дымохода из нержавейки или монтажа дымохода из сэндвичпанелей, установка конденсата приемника и отводчика.
  4. Проверка системы и монтаж «зонтика» (оголовок).

Конструкции дымоходов

Особенность крепления для дымоходов подразумевает использование крепежных элементов независимо от типа системы, через каждые метр-полтора. Учитывая конструкции дымохода, проведите работы по утеплению и герметизации. При теплоизоляции особенно железных труб, рекомендуется использовать веками проверенный метод, а именно глину

Все современные способы не могут гарантировать стопроцентную защиту, поэтому обращайте внимание на это

Рекомендации по выбору

Перед выбором трехслойных труб должна быть нарисована схема монтажа дымохода. В идеале такие важные параметры, как диаметр и высота дымоотвода рассчитываются специалистами, но домовладельцы нечасто обращаются к ним за помощью, стараясь сэкономить и решить все вопросы самостоятельно. Чтобы максимально упростить им задачу, дадим несколько рекомендаций на этот счет.

Диаметр трубы для дымоходов можно подобрать по выходному патрубку котельной установки. Правило простое: проходное сечение сэндвича не должно быть меньше, чем у этого патрубка. Больше – допускается. Что касается высоты, то получить гарантированный результат можно, если принять ее значение не менее 6 м. Причем высота измеряется от колосниковой решетки твердотопливного котла до верхнего среза трубы.

Если же котел газовый, дизельный или пеллетный, то отмерять высоту дымохода надо от горелочного устройства. При этом надо, чтобы дымовая труба, а точнее, ее срез, не попал в зону ветрового подпора, иначе естественная тяга будет очень слаба. Чтобы этого избежать, при расчетах пользуются такой схемой:

С целью уменьшения сопротивления дымовых каналов не рекомендуется делать большое число поворотов, максимум – 3. И то, надо стремиться к тому, чтобы везде использовать колена под углом 45º, а не 90. Длина горизонтального участка до врезки – не более 1 м. Соблюдая эти рекомендации, надо прорисовать монтажную схему и отметить на ней места крепления газохода к строительным конструкциям.

Когда схема готова, можно спокойно подбирать сэндвичные дымоходы. Здесь есть несколько предостережений, связанных с качеством изделий и присутствием на рынке большого количества подделок. Момент первый: качественная нержавейка, легированная хромом, абсолютно не притягивает магнит. Данный факт надо всегда проверять, захватив с собой магнит, обернутый материей. Последняя нужна для того, чтобы при проверке не поцарапать блестящую поверхность металла и не создавать повод для конфликта с продавцом. Если магнит хоть немного притягивается, то перед вами некачественный продукт.

Обратите внимание на толщину стали, из которой изготовлен сэндвич для дымохода. Например, качественные изделия российского производства, продающиеся под брендом ВУЛКАН, делают из металла толщиной 0.5 мм. Когда вам попадется более тонкая нержавейка, знайте, что прогорит она столь же быстро, ориентируйтесь при выборе на толщину не менее 0.5 мм

Когда вам попадется более тонкая нержавейка, знайте, что прогорит она столь же быстро, ориентируйтесь при выборе на толщину не менее 0.5 мм.

Ну и последнее. Внимательно изучите тройник, куда врезается горизонтальный участок. Для удобства попросите продавца присоединить к нему узел для сбора конденсата. Тогда противоположный конец тройника, куда присоединяется труба сэндвич для дымохода, должен иметь раструб, а не сужение. Если это не так, вам стоит отказаться от подобной покупки.

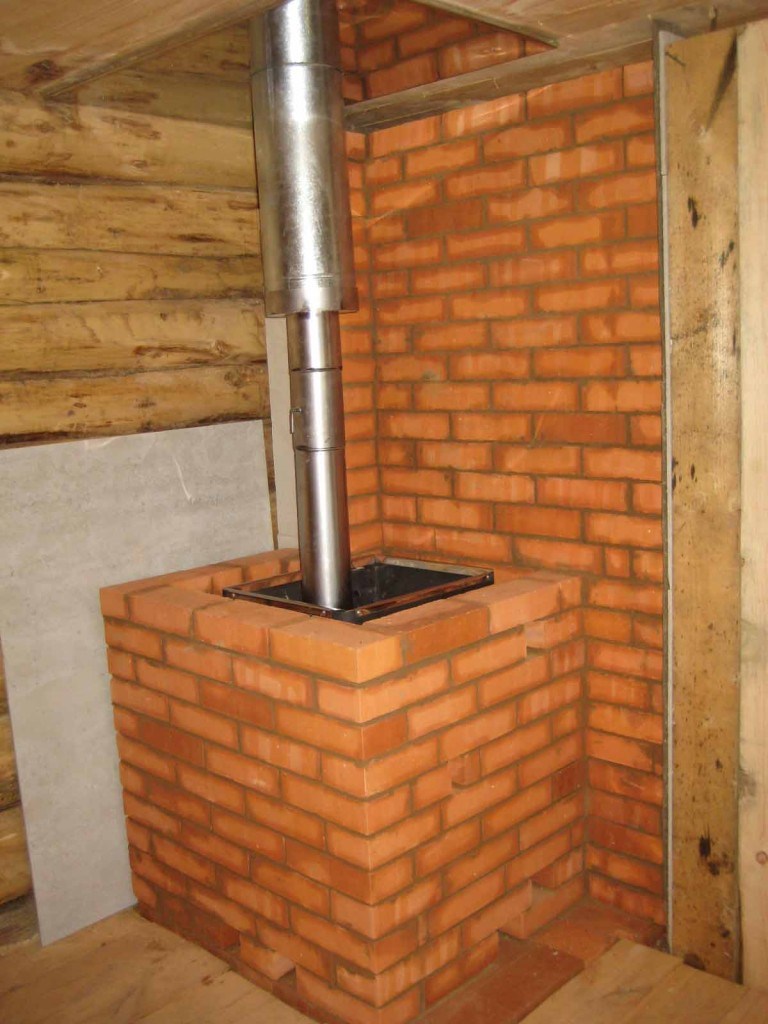

Фото дымоходов для печи

Домовладельцы, как правило, со всей серьезностью подходят к организации отопления в своем жилище, выбирают наиболее безопасные модели котлов, обращаются к опытным печникам. Однако, иногда упускают из вида то, что некорректный монтаж дымохода зачастую даже более опасен.

Дымоходная труба – важнейший элемент отопительной системы в частном доме, сборка которой выполняется согласно строительным нормам и требованиям пожарной безопасности. Установка дымохода, выполненная без соблюдения этих правил, чревата необратимыми последствиями – возникновению пожара или в доме отравлению угарным газом. Сегодняшняя статья расскажет про виды дымоходов, устройство и способы монтажа.

Дымоходная труба служит для переноса дыма и продуктов горения в атмосферу, она начинается от вводного патрубка отопительного прибора в доме и заканчивается выше конька крыши защитным зонтиком. В частном строительстве в основном используют следующие виды:

Материал, из которого выполнен дымоход, правильно подобрать можно, исходя из трех факторов: соответствие материалу отопительного прибора, низкая теплопроводность и герметичность соединений.

Основные параметры

Плюс магазинных моделей дымоходов из оцинкованной стали состоит в том, что производители выпускают широкий ассортимент размеров. Кроме того, среди заводской продукции можно найти двухконтурные, снабженные термоизоляцией, гофрированные, обладающие повышенной гибкостью и одноконтурные. Изготовляя самодельный дымоход, приходится ограничиваться только одноконтурными трубами. Чтобы система дымоудаления работала эффективно, следует учесть следующие параметры:

  1. Размер сечения трубы. Чтобы дым выходил из топки черед дымоход, нужно правильно подобрать диаметр трубы. Слишком тонкая труба не обеспечивает должного уровня, в связи с чем может образовывается обратная тяга. Дымоход большого диаметра, напротив, выводит продукты сгорания выходят в атмосферу слишком быстро, поэтому увеличивается расход топлива и энергопотери. Чем больше поворотов в конфигурации канала дымоудаления, тем толще должна быть труба. В большинстве случаев подходит труба из оцинкованной стали диаметром 100 мм. Рекомендованное сечение трубы дымохода для котлов разной мощности:

  2. Материал. Трубы для дымохода изготавливают из листового металла. Этот материал должен обладать высокой устойчивостью к коррозии и влаге и высокой температуре. Поэтому простой оцинкованной стали недостаточно, так как температура в дымоходе твердотопливных печей и каминов превышает 500-700 градусов. Поэтому для изготовления труб используется металл с повышенной термостойкостью и сопротивляемостью к коррозии.
  3. Толщина стенок. Срок эксплуатации дымохода из стальной трубы зависит от толщины используемого металла. Используется листы стали толщиной 0,25-1,0 мм. Чем выше температура выходящих из топки газов, тем толще нужно брать металл.

Для закрытых камер сгорания

Коаксиальный дымоход выглядит как труба в трубе. Конструкция поставляется готовая, собирается быстро и без проблем. Нужно знать только диаметр выходного патрубка и параметры — высоту, длину.

Внешний вид коаксиального дымохода

Устройство коаксиального дымохода — самое простое. Труба поднимается над котлом и поворачивается на 90°. От нее до потолка должно быть не менее 20 см. Далее она проводится через отверстие в стене, снаружи должна заканчиваться не менее чем в 30 см от стены.

Устройство коаксиального дымохода для газового котла — расстояния и нормы

Нормируется еще высота относительно уровня земли — выход трубы должен быть не ниже 20 см над грунтом, и расстояние до ближайшей стены — от окончания трубы до стены должно быть не менее 60 см.

Что это такое и зачем он нужен

Горизонтальные дымоходы представляют собой участки системы отвода продуктов горения, расположенные параллельно полу и проходящие между отопительным прибором и выходом на крышу. Различают 3 вида таких конструкций:

  1. Ответвление от вертикальных линий, которые по своей длине не должны превышать 1 м.
  2. Полноценный дымоотвод с наличием минимальных вертикальных участков и выводом через стену на улицу. Такие системы используются в том случае, когда газовый котел располагается близко к внешним стенам здания и установка вертикального дымохода через перекрытие нецелесообразна. Кроме того, конструкция необходима, если нет возможности оборудовать дымоход в помещении с отопительным агрегатом и нужно осуществить вывод в соседние комнаты.
  3. Печное отопление дома подразумевает нагрев воздуха за счет раскаленных в процессе топки кирпичей. Прямой дымоотвод будет способствовать быстрому их остыванию. Для повышения площади с теплоотдачей и высокой сохранности горячего воздуха строят конструкции в виде змейки.

Правила сборки

Чтобы правильно собрать дымоход из оцинкованной стали, нужно предварительно разметить схему размещения и прокладки трубы. По этому чертежу следует определить, сколько потребуется труб, и разрезать на участки необходимой длины. Сборку выполняют следующим образом:

Первым делом, дымоходную трубу подсоединяют к вводному патрубку отопительного прибора с помощью специального адаптера

Важно обеспечить полную герметичность соединительного шва.
После первого сегмента подсоединяется тройник с сборником конденсата и ревизией. Каждый отрезок трубы вставляется в предыдущий, а место стыка промазывается термостойким герметиком и фиксируется стальным хомутом.
В местах прохождения трубой препятствий в виде стен или перекрытий вырезают отверстия и монтируют огнестойкий короб из оцинкованной стали или асбестовых плит

Пространство между стенками трубы и короба обматывают базальтовым волокном или засыпают керамзитом.

Пересечение кровли

При наличии стропильной системы труба, как и в случае с балками перекрытия, должна проходить посредине между стропил. Если деревянные элементы оказались слишком близко к трубе, их нужно обернуть минеритом.

Пересечение кровли выполняется по следующей схеме:

  1. В кровле по месту прохода трубы вырезается проём. При этом гидроизоляцию и другие рулонные материалы нужно разрезать крестообразно, после чего получившиеся «лепестки» отгибаются и пристреливаются к обрешётке.
  2. Далее монтируется участок дымохода, пересекающий кровлю.
  3. На трубу надевается крыза, форма которой, как уже говорилось, должна соответствовать углу наклона ската.
  4. Крызу нужно «пришить» к покрытию кровли, после чего поверх неё монтируется окапник — металлический фартук. Его прикручивают к трубе хомутом либо фиксируют при помощи стопорного винта.
  5. Если тип кровельного покрытия позволяет, под него нужно завести верхний край опорной пластины крызы. Если нет, место примыкания пластины к покрытию нужно надёжно обработать герметиком.

Далее, труба достраивается до нужной высоты, после чего на ней формируется оголовок: надевается конус, а на него — грибок, дефлектор или иной элемент. Если покрытие кровли изготовлено из горючего материала, а подключённый к дымоходу теплогенератор работает на твёрдом топливе, оголовок обязательно нужно оснастить искроуловителем.

Если труба возвышается над крышей более, чем на 1,2 м, её необходимо укрепить тремя растяжками. Для этого на оголовке крепят специальный хомут с тремя петлями, на которых и фиксируются растяжки. Затем каждую из них свободным концом нужно прикрепить к любому неподвижному и достаточно прочному элементу крыши.

Как выбрать

При выборе сэндвич труб необходимо обратить внимание на следующее:

  • Качество стали, из которой выполнено изделие. Оно влияет на такие показатели как жаростойкость и срок службы.
  • Теплоизоляционный материал и плотность его наполнения: Он должен выдерживать температуру нагрева не менее 700 °C.
  • Качество сварных швов. Для печей (котлов) на твердом топливе отдавайте предпочтение изделиям с лазерной сваркой — она обеспечивает необходимую герметичность труб. Если шов «катанный» — это трубы под дымоходы газовых котлов.

Внутренний слой сэндвич трубы чаще всего изготавливается из нержавеющей стали, так как он «принимает» на себя самые высокие температуры и на него воздействует конденсат. Если внутренняя труба изготовлена из оцинкованного металла, ее можно использовать для отведения продуктов горения газовых котлов.

Для твердотопливных, а тем более банных  использовать нежелательно. В принципе можно, но очень скоро придется менять весь дымоход. Внешний контур может быть из разных материалов — оцинкованной стали, нержавейки, меди, полиэстера, латуни и т.д. И снова-таки для печей, работающих не твердом топливе, лучше использовать нержавейку, допустима еще оцинковка. Другие материалы применяются для дымоходов более низкотемпературных или для устройства системы вентиляции.

Лучшей маркой нержавеющей стали для изготовления внутренних труб является 316 Ti, 321 и 310S – это универсальные марки нержавейки. Сэндвичи, изготовленные из них, способны выдерживать температуру 850°C, а последняя — более 1000°C, имеют высокую термостойкость, пластичность и долговечность. Такие элементы и желательны в дымоходах банных печей и для печей отопления, работающих на дровах или угле.

Сэндвич дымоходы собираются из модульных элементов различной конфигурации

Для дымохода от банной печи предпочтительнее вариант —  обе трубы из нержавеющей стали, но наружный кожух совсем не обязательно брать из нержавейки. Основное – внутренняя труба. Толщина стенки в сэндвичах из нержавейки может быть от 0,5 до 1,0 мм. Для банной печи подходят или с толщиной 1 мм (это из нержавейки, которая магнитится) или 0,8мм (это — если не магнитится). Стенки 0,5мм в баню не берем – это сэндвичи для газовых котлов. В банях они прогорают очень быстро.

Говоря о диаметре дымохода, имеют в виду сечение внутренней трубы. Они также различные, но наиболее распространены при строительстве бани трубы 115х200, 120х200, 140х200, 150х220 (диаметр внутренней и внешней трубы в мм). Стандартная длина модуля 0,5 м — 1 м.  Внутренний размер выбираете по диаметру выхода дымового канала на печке, а наружный зависит от толщины теплоизоляции.

Толщина слоя утеплителя составляет от 25 до 60 мм. Понятно, что чем больше, тем лучше. Для банных печей в качестве теплоизоляции должна быть использована базальтовая вата. Именно базальтовая. Стекловату (это тоже минеральная вата) брать нельзя: она выдерживает до 350оС. При более высоких температурах спекается и теряет свои свойства. В дымоходах же от банных печей температуры часто бывают выше и 500-600оС (зависит от типа топки и интенсивности горения) — не редкость.

Для определения длины дымохода нужно учесть следующие правила:

Высота дымохода зависит от места выхода его через кровлю

  • дымоотводящий канал должен быть длиной 5 метров и более, если меньше — необходимо подключить электрический дымосос;
  • над плоской крышей труба должна возвышаться не менее чем на 50 см;
  • при расположении трубы менее 1,5 метра от конька, высоту ее следует принять на 500 мм выше конька;
  • при размещении дымохода на расстоянии от конька 1,5–3 м, ее можно устанавливать в уровень с верхней границей крыши, а если больше 3 метров — ниже ее уровня с уклоном не более чем на 10 градусов;
  • если рядом расположены или примыкают постройки выше бани, необходимо вывести трубу выше этих пристроек.

Соблюдение этих правил поможет вам безошибочно определить длину дымохода. Теперь разберемся подробнее с особенностями его установки.

Как устроен сэндвич-дымоход?

С легкой руки знаменитого англичанина любую конструкцию, имеющую три слоя, называют «сэндвич». Дымоходная труба с таким названием не исключение. Между внутренним и наружным металлическим контуром сэндвич трубы для дымохода заключен слой теплоизолятора, обычно выполненного из базальтовых материалов.

Набор элементов сэндвич дымохода, помимо труб, включает кронштейны, обжимные хомуты, тройники, трубы с ревизией и другие детали, которые обеспечат правильную работу конструкции

Такое устройство позволяет эффективно удалять продукты горения из топки, поскольку:

  • внутренний контур прекрасно переносит нагревание до высокой температуры, а также воздействие конденсата;
  • утеплитель надежно защищает наружный контур от перегрева;
  • конструкция сэндвич-дымохода не позволяет влаге попадать на утеплитель;
  • обеспечивается необходимая тяга и разрежение газов в дымоходе.

Внутренний контур трубы всегда выполняется из нержавеющей стали, которая обладает повышенными антикоррозионными свойствами. А вот наружный контур в целях экономии иногда делают из менее прочного оцинкованного металла. Покупатель вынужден выбирать между более долговечной «нержавейкой» или возможностью немного сэкономить. При этом материал внутренней трубы выбирается исходя из его способности переносить повышенную температуру, а вот наружный контур должен быть достаточно жестким, чтобы конфигурация трубы и всей конструкции оставалась неизменной.

Помимо сэндвич-труб при монтаже дымохода используются:

  • настенные кронштейны, которые удерживают конструкцию;
  • ревизия, имеющая окно для чистки и подставки под нее;
  • набор переходников;
  • тройники;
  • колено, позволяющее изменить направление конструкции на 45 или 90 градусов;
  • обжимные хомуты для соединения отдельных элементов конструкции;
  • разгрузочная платформа, позволяющая правильно распределить вес конструкции и снять нагрузку с основания;
  • розетта, крыза и окапник, которые используются при прохождении конструкции через кровлю.

Верх дымохода может быть оформлен с помощью конуса, а также таких элементов, как гибок или термогрибок, вопплер, турбовент, искрогаситель (особенно важен, если кровля выполнена из горючих материалов), флюгер и т. п.

Устройство сэндвич-трубы обеспечивает достаточно высокую теплоизоляцию, чтобы можно было установить дымоход снаружи здания. Однако отвод продуктов сгорания будет эффективнее, если конструкция расположена в доме, как можно ближе к центру строения, чтобы уменьшить потери тепла.

Требования к устройству дымохода

К установке приборов отопления предъявляют требования, изложенные в нормативной документации.

Монтаж устройств регулируется положениями СНиП 2.04.05–91 и ДБН В.2.5-20-2001. Также перед составлением проекта желательно изучить материалы о системах отопления (СНиП 41-01-2003), об устройствах теплогенерации (НПБ 252–98), о технических условиях для работы тепловых аппаратов (ГОСТ 9817–95), о правилах и нормах эксплуатации дымовых каналов (ВДПО).

Часть требований адресована конкретно к устройству дымоходов. Конструкция сооружения может быть какой угодно, но материал изготовления обязательно должен быть негорючим.

В качестве материалов, используемых для строительства дымоходов, могут выступать:

Все без исключения конструкции являются сборными, а сам монтаж – фрагментарным, так как дымоход проходит через несколько помещений (например, комнату и чердак).

Чтобы сооружение отвечало требованиям пожарной безопасности, следует правильно рассчитать его параметры, а также подобрать по размерам все составные детали. При установке заводского оборудования необходимо исполнять все рекомендации, изложенные в инструкции, включая порядок сборки и способы монтажа деталей.

В документации прописаны отдельные положения, которые также нужно учитывать, например:

  • длина дымохода может быть любой, но не менее 5 м (высота вентиляционных каналов – не меньше);
  • сечение трубы должно соответствовать входному отверстию в генераторе или превышать его;
  • для каждого теплогенератора необходим отдельный дымоход;
  • скорость проточного воздуха внутри трубы – от 15 м/с до 20 м/с;
  • толщина труб определяется материалом изготовления (норма для стальных – не менее 0,5 мм);
  • для регулярного осмотра и мероприятий для очистки дымоходы оборудуют карманами (нишами) глубиной 0,25 м;
  • максимальное число поворотов дымохода – 3;
  • радиус закругления должен превышать диаметр канала;
  • высота трубы над крышей регулируется конструкцией кровли: на плоской – 0,5 м; выше кровли на 0,5, если она расположена на расстоянии 1,5 м (и менее) от конька; равна или больше оси конька, если расположена на расстоянии 1,5-3 м.

Установлен порядок возведения конструкции – обязательно снизу вверх, то есть от теплогенератора (котла, печи) через перекрытия на крышу. В сборных конструкциях каждую последующую деталь трубы вводят в предыдущую.

Рабочая температура герметиков, применяемых для фиксации деталей, должна быть не менее 1000º. Снаружи соединения оборудуют хомутами, крепежный материал не должен попадать внутрь дымохода.

В нормативной документации определены места, в которых разрешено устанавливать дымоходы. Материал стен обязательно должен быть негорючим, если же это условие не соблюдено (например, в здании с деревянными стенами), то при монтаже в целях защиты следует использовать насадные или коронные трубы.

Виды и конструкции стальных дымоходов

Дымовые трубы производятся из следующих типов стали:

  • Легированной (с эмалевым покрытием и без).
  • Зеркальной нержавейки.
  • Оцинкованной.

Стальные дымоходы бывают 2 моделей:

Одностенные (однотрубные). Простые жёсткие или гибкие гофрированные трубы и фасонные элементы к ним толщиной в одну стенку (0,5 – 1,5 мм) способны выдерживать нагрев до 1100⁰C. Преимущественно используются в качестве вкладышей в кирпичные дымоходные шахты. Могут выступать и в роли самостоятельного конструктивного элемента, однако в данном случае потребуется проведение дополнительных работ по их термоизоляции и утеплению.

Двустенные (двухтрубные). Так называемые сэндвич-дымоходы или коаксиальные состоят из двух труб разного диаметра и, как правило, разного уровня термоустойчивости, вставленных одна в другую.

Пространство между ними заполняется огнестойким изоляционным материалом (чаще всего базальтовой минеральной ватой), выполняющим несколько функций:

  1. Утепление трубопровода при его размещении на улице.
  2. Предотвращение образования конденсата.
  3. Обеспечение нормального уровня тяги.

Отличаются более длительным периодом эксплуатации, а также самобытностью и эстетичностью, что избавляет от необходимости их закрытия декоративным кожухом.

Различаются дымоходы и по типу конструкционного решения:

Расположение дымоходного контура внутри или снаружи помещения. Размещение дымоотвода в доме более трудоёмкий процесс, предполагающий его прокладку сквозь перекрытия и вывод через кровлю. Во многом такая концепция оправдана большим коэффициентом теплосбережения, возможностью обустроить самую простую и более эффективную прямую строго вертикальную конфигурацию. Однако этот способ самый пожароопасный, кроме того труба съедает полезную площадь в комнатах, через которые она проходит.

Вывод трубы на улицу через отверстие в стене дома и крепление к фасаду посредством кронштейнов существенно снижает индекс пожароопасности. Однако в данном случае потребуется проведение дополнительных работ по утеплению контура, а в районах с сильными морозами возникает необходимость строительства внешней кирпичной шахты в качестве комплементарного утепляющего кожуха.

По углу наклона контура на: прямостоящие (строго вертикальные), наклонные и содержащие горизонтальные участки. Самой эффективной признаётся первый вариант. Наклоны и горизонтальные плоскости ухудшают тягу в контуре, поэтому их установка должна осуществляться в строгом соответствии со строительными нормативами.

По форме дымоходы могут быть круглыми, овальными, квадратными и прямоугольными. Наилучшим считается круглое сечение, обладающее превосходными аэродинамическими характеристиками. Квадратные и прямоугольные форматы способствуют снижению скорости движения воздушной массы внутри контура из-за образования в углах завихрений. Кроме того именно по углам откладывается большее количество сажи.

Особенности монтажа

Во время установки дымохода рекомендуется соблюдать ряд правил.

Основное правило — все предметы, окружающие трубу должна нагреваться не более, чем на 50 °С. Стальным свойственно нагреваться, потому при их установке рекомендуется прокладывать дополнительный слой теплоизоляции. Эту проблему можно решить с помощью уже готовых сэндвич-систем.

Дымоход должен проходить на безопасном расстоянии от электропроводки, газовой трубы и деревьев.

В тех местах, где труба проходит через стены или кровлю, между нею и соответствующим материалом должен быть толстый слой термостойкого герметика. Такой же герметик прокладывают между трубами в местах их стыков.

При соединении руководствуются ещё одним правилом: одна труба должна входить в другую на расстояние, которое равно радиусу наружного сечения труб.

При сборке конструкции стоит учитывать, что дымоход не должен иметь мест сужения, иначе пострадает аэродинамика трубы.

Горизонтальные участки не должны быть длиннее 100см.

В нижней части дымохода монтируют ревизионное окно — съёмную насадку. Верхняя часть заканчивается оголовком с искрогасителем и конусом.

Предварительные расчеты

Помимо сечения, вам следует также определить длину дымохода и правильное его расположение.

Расчет длины

Здесь существуют некоторые требования, ознакомимся с ними.

  1. Согласно тому же СНиПу, минимальная высота дымохода должна составлять 5 метров.
  2. Если кровельным покрытием в вашем случае является горючий материал, то дымоход должен возвышаться над коньком еще на 1-1,5 метра.
  3. Если же покрытие негорючее, то данная высота будет составлять минимум 0,5 метра.

Обратите внимание! Если имеют место пристройки к дому, высота которых превышает его высоту, то дымоход в обязательном порядке следует вывести выше именно этой пристройки

Месторасположение

  1. Если крыша плоская, то труба должна возвышаться над ней как минимум на 0,5 метра.
  2. Если дымоход находится менее чем в 1,5 метра от конька, то он должен возвышаться хотя бы на 0,5 метра над коньком.
  3. Если это расстояние колеблется в пределах 1,5-3 метра, то высота трубы должна равняться высоте конька.
  4. Наконец, если дымоотвод расположен дальше чем в 3-х метрах, то эта высота должна равняться с линией, проведенной в воображении от конька под углом в 10 градусов относительно горизонта.

Если все эти требования будут учтены, то монтаж дымоходной трубы будет выполнен правильно.

Требования к дымоходу для газового котла

Как произвести монтаж дымохода для газового котла, их конструктивные особенности и как произвести выбор правильного месторасположения. Узнать ответы на эти вопросы вы можете тут

О чем еще следует знать?

Монтаж конструкции должен начинаться от отопительного прибора и поэтапно подниматься вверх.
Различные инженерные коммуникации (такие, как электрическая проводка, газовый трубопровод и проч.) не должны касаться дымоотвода.
Нельзя, чтобы в конструкции были уступы.
Конструкцию следует защитить от воздействия атмосферных осадков. Для этого потребуется дефлектор либо же любое другое приспособление

При этом важно, чтобы такая защита не препятствовала свободному выпуску дымных газов.
Температура дымных газов, движущихся по каналу, не должна превышать 50 градусов.
При монтаже должны быть учтены все нюансы, касающиеся монтажа сэндвич-дымохода. Так, если крыша сделана из воспламеняющегося материала, а в качестве топлива применяется торф или древесина, то обязательно следует поставить улавливатели искр, которые обычно производят из металлической сетки с размерами ячеек в 0,5х0,5 сантиметра.
Отрезки трубы, которые под уклоном, не должны быть шероховатыми

Кроме того, площадь их поперечного сечения обязана как минимум соответствовать вертикальному.

Варианты соединения

Существует несколько способов соединения таких дымоходов:

  1. фланцевое;
  2. по конденсату;
  3. байонетное;
  4. по дыму;
  5. и, наконец, по холоду.

Обратите внимание! Конструкция собирается по дыму, чтобы полностью исключить проникновение угарного газа в помещение. А вот по конденсату, дабы конденсированная влага свободно текла по стенкам вследствие температурной разницы

Ежели установка дымохода сэндвич своими руками была произведена первым способом, то дымные газы не будут встречать никаких препятствий и благодаря тяге будут быстро выведены на улицу. Но если стыки при этом заделаны некачественно, то конденсат может проникнуть внутрь конструкции, что очень плохо скажется на базальтовом утеплителе. Во втором же случае внутренняя трубка устанавливается в раструб, поэтому влага никоим образом не сможет проникнуть внутрь. Но если будет хотя бы маленькая щель, то дым сможет попасть в помещение. Так какой из вариантов выбрать? Конденсированная влага вредит утеплителю, а дымные газы – человеческому здоровью. Выход очевиден: вне зависимости от выбранного способа все стыки и щели следует тщательным образом заделывать.

Обратите внимание! Внутренние трубы конструкции желательно ставить по конденсату, дабы он не попадал на стыки и не затекал. Также отметим, что даже с двумя слоями такие дымоходы требуют хорошей изоляции тех отрезков, которые являются наиболее пожаронебезопасными – речь идет о крыше, балках и перекрытии

Более того, сэндвич не должен быть использован для подключения непосредственно к отопительному прибору

Также отметим, что даже с двумя слоями такие дымоходы требуют хорошей изоляции тех отрезков, которые являются наиболее пожаронебезопасными – речь идет о крыше, балках и перекрытии. Более того, сэндвич не должен быть использован для подключения непосредственно к отопительному прибору.

Так, с технологией вы уже ознакомились. Теперь остается лишь приобрести все необходимые материалы (обязательно качественные, сертифицированные) и приступить к работе!

Поделитесь в социальных сетях:FacebookXВКонтактеredditWhatsApp
Напишите комментарий
