Как отремонтировать насос «Ручеек»

Основные преимущества и недостатки

Популярность погружного насоса “Ручеек” объясняется просто: при относительно невысокой цене этот прибор обладает достаточно высоким качеством. Но это не единственное его достоинство. “Ручеек” исключительно прост в эксплуатации. Его ее нужно каким-либо образом специально настраивать, достаточно нажать кнопку включения, и он начнет работу.

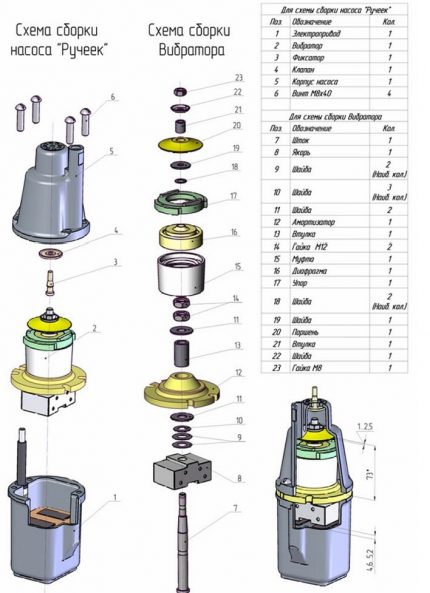

На этой схеме представлены составляющие компоненты насоса «Ручеек». В случае поломки устройство не сложно разобрать и отремонтировать (+)

Простая конструкция насоса обеспечивает его исключительную ремонтопригодность. В случае поломки насос не сложно разобрать, отремонтировать или заменить испорченные узлы, а затем собрать снова. Все необходимые для починки комплектующие обычно имеются в свободной продаже.

Следующий “плюс” этого насоса – широкий круг задач, которые можно решить с его помощью. “Ручейком” качают не только чистую воду, но и некоторые загрязненные жидкости, хотя это и сокращает срок его службы.

К недостаткам насоса “Ручеек” можно отнести характер его работы. Непрерывное вибрационное воздействие может негативно сказаться на состоянии фильтровой скважины. Вибрации разрушают слой песка, что увеличивает скорость запесочивания скважины и может полностью вывести сооружение из строя.

Глубокой скважине, извлекающей воду из трещиноватого известняка, вибрация не страшна, но “Ручеек” не предназначен для переваривания воды с такой большой глубины. Таким образом, насосы этого типа не подходят для постоянной работы в скважинах на песок. Однако для забора воды из колодца такое оборудование может стать настоящей находкой.

В случае использования вибрационного насоса для осушения подвала или откачки воды из открытого источника его заборную часть желательно защитить. Хотя бы вот таким самодельным фильтром из пластиковой бутылки

Модельный ряд насосов «Малыш»

Вибрационные погружные насосы изобретены очень давно. Еще в 1891 году русский инженер В. Г. Шухов использовал принцип вибрации для насоса. Кстати, примерно такая система задействована в автомобильном бензонасосе.

Позднее аргентинец Т. Беллок доработал схему — она используется без особых изменений и сегодня.

Вибрационных погружных насосов существует великое множество. Но все они имеют примерно одинаковое устройство и принцип их ремонта одинаковый

Насосы выпускались в Ереване, Ливнах, Москве, Бавленах и еще множестве предприятий. Можно назвать только самые известные марки: «Малыш», «Нептун», «Струнок», «Сега», «Ручеек», «Урожай», «Босна», «Каштан».

Все они, по сути, отличались названиями и формой корпуса. И то не всегда. Сюда же можно отнести и итальянские и китайские конструкции. Например, «Джерельце».

Все это вариации одной схемы. Иногда менялись названия, но суть оставалась прежней. Например, известный ныне «Малыш — М» чуть раньше был «Сегой» и «Ручейком». Поэтому поломки “Ручейка” и методики их устранения очень схожи с ближайшим конкурентом – “Малышом”.

Если игнорировать путаницу с разными наименованиями, то коротко все вариации сводятся к трем-четырем типам погружных насосов:

• «Малыш» – модель погружного вибрационного электронасоса с нижним забором воды. Самая мощная модификация из всех, но плохо подходит для придонной работы — может захватить со дна грязь или ил и выйти из строя.
• «Малыш — М» вариант в верхним забором воды. Чуть послабее, зато не забирает грязь со дна. Реже выходит из строя по причине перегрева — попросту даже если падает уровень воды и забор заканчивается, корпус все равно охлаждается — он-то остается погруженным.
• «Малыш — К» – модель с нижним забором воды, но оснащена термореле и трехжильным проводом с заземлением. Наличие термореле положительно влияет на срок службы и надежность, но увеличивает его стоимость. Раньше эта модификация шла исключительно на экспорт.
• «Малыш — 3» – компактная модель диаметром 80 мм для узких скважин.

В любом случае, вибрационные насосы ценятся за компактность, дешевизну и простоту. К тому же, они достаточно стойко переносят гидроудары, которые возникают при перекрытии водяной магистрали, например. Хотя и тут не стоит увлекаться — подобная частая практика все же выводит насос из строя.

Насосы даже одной модели могут незначительно отличаться: полировка или порошковое покрытие корпуса, например. Но детали у них, как правило, взаимозаменяемые

Как устройство работает

Принцип работы погружных вибрационных насосов очень важен, поскольку без этих знаний вы не сможете самостоятельно проводить ремонтные работы.

1. После подключения устройства к питанию происходит приближение якоря к магниту. Это работает при влиянии электромагнитной силы.
2. Спустя определенное время якорь под воздействием резиновой пружины возвращается на место. Ряд этих движений происходит из-за исчезновения электромагнитной силы.
3. Поршень, расположенный рядом с якорем, повторяет движения вместе с ним. Частота колебаний достигает отметки в 50 раз за одну секунду.
4. В появившуюся «воздушную камеру» в цилиндре попадает смесь из воздуха и воды. Эта смесь, попадающая через входной клапан, выходит через выпускную трубку, обеспечивая круговорот воды в парубках.

Входящая смесь имеет более упругую структуру при сравнении с обычной водой.

Вибрационный насос “Водолей”: характеристики, плюсы и минусы

Вибрационный насос Водолей – это самый надежный помощник на Вашей даче. Данная марка основательно закрепилась на лидирующих позициях мирового рынка. Во-первых, это благодаря его доступности в цене, а во-вторых, качественность продукции.

Вибрационные насосы водолей технические характеристики

Марка «Водолей» имеет большой модельный ряд оборудования для подачи воды:

• это и насосы для работы с грязной водой, в которой имеется большое содержание песка;
• электрические насосы, с центробежной системой.

Скважинные насосы Водолей

К скважинным насосам относятся следующие модели:

• насосы Водолей 1 БЦПЭ;
• насосы Водолей 3;
• Насосы Водолей 16.

Насос Водолей БЦПЭ 0,32 – производительность оборудования 0,32 м3 за 1 сек., за 1 час – это 3,6 м3 воды. Постоянный напор при высоте в 40 метров.

Идеальный вариант для частного дома, а также дачного участка. Также подойдем и при промышленном водоснабжении и для гашения пожаров. При включенном состоянии бесшумен.

Насос Водолей БЦПЭ 032-32У – весит всего 10,5 килограмм, имеет однофазный электродвигатель. Помимо подачи питьевой воды может справиться и с поливой земельного участка. Высота напора воды достигает 32 метра, а производительность за 1 час – 1,2 м3.

Насос Водолей БЦПЭ 0,5 – используется в скважинах диаметром от 120 мм. Оснащен мощным двигателем, который обеспечивает напор воды на определенную высоту.

Самой популярной моделью является насос Водолей БЦПЭ У 05-32. Используется для скважины диаметром менее 110 мм. Постоянный напор воды – до 48 метров. Производительность составляет 3,6 литров в час. Цена на данную модель является доступной и составляет 7000 рублей.

Предназначен только для работы с чистой водой. Вес 4 килограмма.

Имеет пластмассовый корпус и резиновый поршень. Обработан компаундом, что делает такое оборудование водонепроницаемым.

Подходит для неглубоких скважин или водоемов. Для управления насосом имеется пульт.

Поверхностные насосы Водолей

Удобен, если рядом находится какой-нибудь водоем. Не допустимо опускать в воду данный насос, т.к. все внутренние системы не защищены, и при попадании влаги сразу же выйдут из строя.

Две основные модели, которые в свою очередь имеют подвиды:

• насос Водолей БЦПЭ 1,2 – производительность достигает 1,2 м3 в 1 сек. Напор водяного столба достигает 80 м. От выбранной модели зависит и масса насоса: от 7 до 24 кг.
• Насос Водолей БЦПЭ 1,6 – показатель производительности насоса 1,6 м3 в 1 сек. Стабильный напор воды при высоте в 40 м. Вес прибора также зависит от разновидности.

Дренажные насосы Водолей

Дренажные – такой насос используется для откачки грязной воды с только что вырытой скважины, или для осушения подвальных помещений.

В дренажные насосы обязательно встроены фильтрующие системы, во избежание попадания твердых частиц в оборудование. Положение, в котором используются такие насосы – вертикальное.

Двухклапанный вибрационный насос Водолей БВ-0,14-63-У5 имеет следующие характеристики:

• производится в Украине;
• соответствует всем государственным стандартам;
• отвечает всем требованиям безопасности;
• погружной с двухклапанной системой забора воды;
• высота водяного столба достигает 63 метра;
• предназначен для работы в скважинах и колодцах на глубине не более пяти метров;
• устанавливается вертикально;
• диаметр скважины должен быть от 90 мм.

Согласно отзывов, двухклапанных вибрационный насос Водолей БВ-0,14-63-У5 имеет следующие достоинства:

• простой в использовании;
• само оборудование легкое (вес всего 3,8 кг.) и компактное, поэтому с ним легко справиться один человек;
• не требуется, сначала заполнять водой;
• изготовлен из качественных материалов, с антикоррозийной обработкой;
• неприхотлив в работе.

Эта модель является идеальной для подачи питьевой воды, и для использования в целях пролива огорода. Конструкция насоса Водолей Посейдон уникальна и выполнена из качественных материалов.

Вибрационный насос Водолей состоит из электрического двигателя и насосного оборудования.

К каждому насосу приложена инструкция с правилами эксплуатации, в которой отражено следующее:

• Температура воды в которой находиться насос не должна превышать 350С;
• Пульт от насоса должен быть защищен от попадания на него осадкой;
• Между дном скважины и насосом должно быть расстояние не меньше 40 см;
• Включенный насос должен полностью находиться в воде;
• Прежде чем подключить насос в электрическую сети, сначала его необходимо опустить в воду на 10 минут;
• Насос предназначен только для перекачивания чистой воды.

Преимущества использования вибрационного насоса Водолей:

На официальном сайте Винница Вы найдете полный ассортимент вибрационных насосов Водолей.

Виды

Насос Ручеек В-40Простота конструкции отразилась и на количестве видов насосов Ручеёк, хотя количество выпускаемых модификаций достаточно большое. Связано это с принципом забора воды из резервуара (водоёма):

модель с верхним положением обратного клапана (верхний приток воды).

Ручеёк-В-10, В-15, В-25, В-40. Насос постоянно находится в воде и ситуация с перегревом ему не грозит;

с нижним положением клапана (нижний приток воды).

Ручеёк-Н-10, Н-15, Н-25, Н-40. Возможен вариант, когда насос, откачав максимально воду, окажется на воздухе, что грозит неминуемым перегревом. Во избежание этого он снабжён термореле, предохраняющим его от перегрева.

По конструктивным и техническим характеристикам оба вида насосов мало чем отличаются друг от друга. Числовые показатели у всех модификаций говорят о длине подводящего кабеля – от 10 до 40 метров.

Настройка параметров работы насоса

Ремонт вибрационного электронасоса Ручеек, связанный с настройкой рабочих параметров аппарата, нужно производить в следующей последовательности.

1. Наладка положения поршня. Поршень должен располагаться параллельно остальным частям аппарата. Зазор между штоком и втулкой создает перекос поршня. Чтоб убрать перекос надо подмотать шток фольгой. Контроль параллельности производим штангенциркулем.
2. Контроль соосности штока с поршнем. Если произошло смещение, стакан скользит по прокладке и помпа слабо качает. Придать соосность можно закрепив прокладку с входным стаканом, предварительно разобрав и затем собрав корпус.
3. Настройка расстояния от седла до поршня. Это расстояние должно приближаться к 0,5 мм. Регулируют его количеством шайб, имеющих толщину 0,5 мм, одеваемых на шток. Такой допуск нужен для беспрепятственного прохода воздуха при продувке и затем воды в выходной патрубок и перекрытии поршнем отверстия при увеличении давления.

Большое количество шайб приближает поршень к седлу, если продуть ртом воздух не пройдет. При всасывании воздух должен свободно перемещаться.

Правильно отремонтированный, настроенный и собранный погружной вибрационный насос Ручеек при помещении его без шланга в воду должен работать стабильно и выдавать напор 0,2-0,3 м. Напряжение электросети должно соответствовать 220 В, с допуском в 10 В.

Если после проведенных манипуляций насос не работает или его работа не удовлетворяет номинальным показателям, то следует искать причину и устранить поломку, возможно обратившись к помощи специалистов.

Модельный ряд и производители

Изначально «Родничок» разрабатывался для промышленных целей. Но учитывая, что мощные насосы такого типа нуждаются в большом количестве электроэнергии, разработчики решили сделать упор на частного потребителя.

В результате создали компактную модель вибрационного погружного типа, которая и по сей день успешно применяется в быту.

На сегодняшний день официальным производителем классического насоса «Родничок» является УЗБИ — Уральский завод бытовых изделий, выпускающих две модификации насоса:

• «Родничок» БВ-0,12-63-У — вариант с верхним забором воды;
• «Родничок» БВ-0,12-63-У — вариант с нижний забором воды.

Обе модели могут комплектоваться шнуром электропитания 10м, 16м, 20м или 25м.

Также выпуском насосов «Родничок» занимается московский завод ЗАО «Зубр-ОВК», выпускающий модель под названием «Родничок ЗНВП-300», которая мало чем отличается от классических электронасосов, производимых УЗБИ.

Учитывая, что «Родничок» не столь известный и народно любимый насос, как тот же «Малыш», крайне редко можно встретить его подделки.

Доступная цена электронасоса объясняется простотой его конструкции и использованием только российских деталей для его производства.

Галерея изображенийФото из Недорогие, но крайне выносливые вибрационные насосы идеально подходят для забора воды из дачных колодцев. В организации постоянно действующих автономных водопроводов их используют гораздо реже

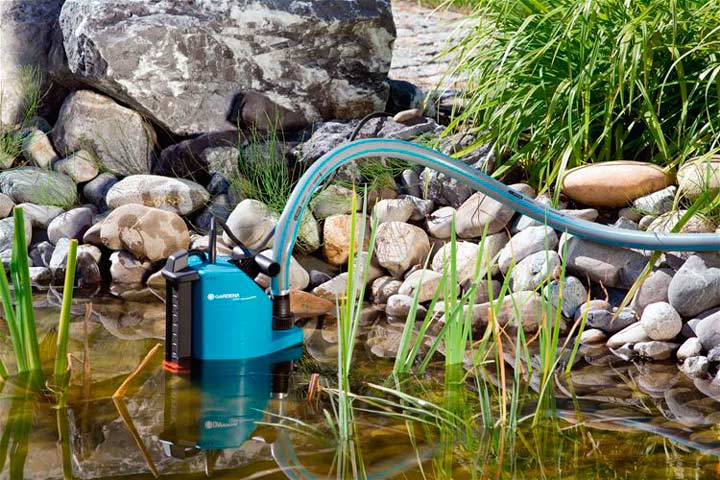

Особенности откачки дренажных вод

Во время весеннего половодья достаточно часто возникают ситуации, связанные с затоплением подвалов, смотровых ям и других сооружений, находящихся ниже поверхности. Обычно такие грунтовые воды практически не имеют примесей, поэтому их откачка вибрационными насосами вполне возможна.

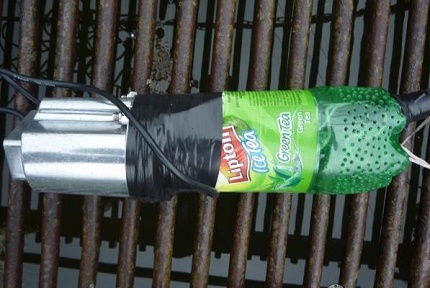

При необходимости работы с загрязненной водой необходимо применять дополнительный фильтр, который предотвратит возможные поломки насоса. Такой фильтр имеет форму колпака, надеваемого на приемную часть устройства, при этом монтаж необходимо выполнять после предварительного разогрева фильтра, это существенно упростит процесс установки.

Разборка насоса Малыш

Перед тем, как отремонтировать насос «Малыш», его нужно правильно разобрать. Главное в этом деле – не повредить целые детали, и запомнить порядок действий, чтобы после ремонта правильно собрать механизм. Перед разборкой следует слить с насоса воду и обесточить его. Далее нужно при помощи острого предмета или маркера нанести на двух половинках корпуса метки, чтобы правильно их состыковать при сборке.

Затем корпус «Малыша» зажимается в тисках в вертикальном положении, чуть ниже стыковочного шва верхней и нижней частей. Выкручиваются все крепёжные болты, и верхняя часть корпуса механизма снимается. Далее раскручиваем и убираем фиксирующую гайку с втулки вибратора, и снимаем все детали, надетые на шток. Основные комплектующие вибрационного насоса:

• Поршень.
• Диафрагма с упором.
• Электромуфта.
• Амортизатор.
• Якорь.

Все вышеперечисленные запчасти нанизываются на центральный шток, а между ними устанавливаются шайбы и контргайки.

Рекомендации по монтажу и эксплуатации

Чтобы уменьшить количество проблем в работе насосной станции, важно правильно выполнить монтаж оборудования, а также соблюдать рекомендации по эксплуатации и техническому обслуживанию устройства. Необходимо отрегулировать насосную станцию в соответствии с техническими характеристиками источника и требующимся напором воды. Нормативы давления в системе водоснабжения частного дома и способы достижения необходимых параметров напора приведены в предложенной нами статье

Советуем ознакомиться с полезным материалом

Нормативы давления в системе водоснабжения частного дома и способы достижения необходимых параметров напора приведены в предложенной нами статье. Советуем ознакомиться с полезным материалом.

из Чтобы продлить рабочий ресурс насосной станции, в частности его основного агрегата — насоса, не следует запускать его с незаполненной водой рабочей частью С периодичностью минимум раз в месяц необходимо проверять давление в газонаполненной части гидроаккумулятора автомобильным манометром. Перед проверкой нужно слить воду из напорной трубы Для стационарной установки насосной станции необходимо выбрать отапливаемое сухое помещение. В случае консервации агрегат хранят в аналогичном месте с полностью слитой из него водой С целью сохранения безупречного технического состояния насосной станции и избежания ремонтов нельзя допускать проникновение воздуха во всасывающую магистраль правила грамотной эксплуатации насосной станцииКонтроль давления воздуха в гидробакеНарушения условий нормальной эксплуатации оборудованияИсключение попадания воздуха во всасывующую трубу

Вот несколько важных моментов:

1. Чтобы предотвратить вакуумное сжатие водоподающей магистрали, рекомендуется использовать либо металлические трубы, либо достаточно жесткие трубы ПВХ, либо армированный на разрежение шланг.
2. Все шланги и трубы следует монтировать ровно, избегая деформации и перекручивания.
3. Все соединения необходимо уплотнить и загерметизировать, а также регулярно проверять их состояние во время профилактических осмотров.
4. Не стоит пренебрегать установкой обратного клапана на водоподающий шланг.
5. Насос следует защитить от загрязнения с помощью фильтра.
6. Глубина погружения шланга, ведущего к насосу, должна точно соответствовать рекомендациям специалистов.
7. Насосную станцию следует устанавливать на ровном и прочном основании, с использованием резиновых прокладок, чтобы погасить влияние вибрации при работе насоса.
8. Чтобы предотвратить работу насоса без воды необходимо установить специальный автоматический выключатель.
9. В помещении, где установлена насосная станция, следует поддерживать правильный режим температуры (5-40 градусов) и влажности (не более 80 %).

Проверку состояния насосной станции рекомендуется выполнять не реже раза в три месяца. Отдельно следует проверять показания и настройки реле давления.

Еще один важный профилактический шаг – стравливание воздуха, который выделяется из воды и заполняет часть объема вкладыша в гидробаке. На крупных емкостях для этого имеется отдельный краник. Чтобы удалить ненужный воздух из мембраны маленького бака, придется несколько раз подряд наполнить его и полностью слить воду.

Вибрационный погружной насос Ручеек модели и аналоги

Использование «Ручейка» в качестве дренажного устройства

Нужно иметь в виду, что если технику использовать не по назначению, то это значительно сокращает ее срок службы. Нарушение работы насоса может быть вызвано попадением в механизм песка и мелких камней. Мощность «Ручейка» вполне может справиться даже с откачиванием дренажа, талой воды и пополнений со средней загрязненностью. Но стоит позаботится о приобретении фильтра для дополнительной защиты. Насос погружается в этот фильтр как в стакан. Есть множество различных видов защитных кожухов. Самыми распространенными являются прорезиненные чехлы, которые натягиваются на разогретый насос.

Ремонт насоса

Так как насос не дорогой, часто многие просто отказываются от ремонтных работ и просто приобретают новый. Но в основном это устройство отлично поддается ремонту за небольшую плату. Ремонт можно сделать и самостоятельно, прочистив детали от загрязнений и заменить прокладки.Конечно могут возникнуть небольшие трудности при разборке аппарата. Ржавчина покрывает крепежные болты, и раскрутить их бывает не так то просто.

Модели и аналоги

На рынке представлены три модели данного насоса — это насос «Ручеек», «Ручеек-1» и «Ручеек-1М». Конструкция их схожа, но имеется и различие. Так, в модели «Ручеек-1» установлена система верхнего забора воды, что способствует получению самой чистейшей воды. А «Ручеек-1М» забирает воду из нижнего отверстия. Это модель наиболее подходящая для откачивания резервуаров, которые нуждаются в полном опустошении.

Насос «Ручеек» очень популярен. Это объясняется тем, что у него относительно не высокая цена и достаточно высокое качество. А также погружной насос очень прост в работе. Он не нуждается в каких-либо настройках перед работой, просто нужно нажать кнопку и он заработает. Приобретая насос «Ручеек» уточняйте сразу какая длина электрического кабеля, находящийся в комплекте. В комплекте стандартных моделей может быть кабель размером 10,15, 25, 40 метров, что также влияет на стоимость прибора. В современных моделях насоса «Ручеек» есть специальный датчик со свойством определения температуры и функцией отключения в момент достижения прибором критической точки. Такая ситуация возможна, если насос окажется без воды. Эта защита от работы «в сухую» может предотвратить поломку и продлит срок службы насоса.

Преимущества и недостатки

Популярность погружного насоса “Ручеек” объясняется просто: при относительно невысокой цене этот прибор обладает достаточно высоким качеством. Но это не единственное его достоинство. “Ручеек” исключительно прост в эксплуатации. Его ее нужно каким-либо образом специально настраивать, достаточно нажать кнопку включения, и он начнет работу.

Простая конструкция насоса обеспечивает его исключительную ремонтопригодность. В случае поломки насос не сложно разобрать, отремонтировать или заменить испорченные узлы, а затем собрать снова. Все необходимые для починки комплектующие обычно имеются в свободной продаже. Следующий “плюс” этого насоса — широкий круг задач, которые можно решить с его помощью.

“Ручейком” качают не только чистую воду, но и некоторые загрязненные жидкости, хотя это и сокращает срок его службы. К недостаткам насоса “Ручеек” можно отнести характер его работы. Непрерывное вибрационное воздействие может негативно сказаться на состоянии фильтровой скважины. Вибрации разрушают слой песка, что увеличивает скорость запесочивания скважины и может полностью вывести сооружение из строя.

Глубокой скважине, извлекающей воду из трещиноватого известняка, вибрация не страшна, но “Ручеек” не предназначен для переваривания воды с такой большой глубины. Таким образом, насосы этого типа не подходят для постоянной работы в скважинах на песок. Однако для забора воды из колодца такое оборудование может стать настоящей находкой.

Как перемотать катушку

Для перемотки катушек вибрационного насоса вам понадобятся следующие материалы:

• Медный провод с диаметром 0.65 м (марка ПЭТВ);
• Эпоксидная смола, пластификатор, отвердитель.

Инструменты:

• Намоточный станок;
• Паяльник
• Электроплитка;
• Молоток;
• Отвертка;
• Защитные рукавицы.

Ремонт вибрационного насоса рекомендуется производить на улице, либо в хорошо проветриваемом помещении, поскольку для перемотки катушек придется плавить эпоксидную смолу, а она выделяет токсичные вещества, вдыхание которых вредно для организма.

Насос Малыш, готов к установке и подключению

Сначала разбираем погружной насос. Извлекаем залитый электромагнит с устройства. Чтобы выполнить это придется расплавить эпоксидный компаунд.

Для этого лучше всего подойдет электроплитка, на которую необходимо положить корпус агрегата. Подождите, пока эпоксидка прогреется до температуры 160-170 градусов (об этом сигнализирует характерный дымок, идущий от неё – этот дым токсичен, старайтесь его не вдыхать).

Далее, нам нужен деревянное полено, об которое можно будет выбить электромагнит с корпуса. После того как компаунд прогрелся, наденьте защитные перчатки, и бейте корпус об колоду (электромагнит должен смотреть в низ), до тех пор, пока электромагнит не изменит своё положение так, чтобы можно было его поддеть чем-либо и извлечь.

Пока корпус горячий, очистите его от остатков эпоксидной смолы щеткой по металлу, либо плоской отверткой.

Теперь необходимо молотком выбить электромагнит из катушки. Для этого нужно использовать небольшой деревянный брусок, в качестве клина. Рекомендуется делать это с помощником, который будет держать катушки, а вы будете выбивать. Если фиксировать катушку в тисках, то, скорее всего, ремонт закончится на деформации её каркаса.

Как только сердечник электромагнита будет выбит, размотайте катушку и очистите её каркас от остатков эпоксидной смолы. Установите каркас катушки на намоточный станок и выполните полную обмотку катушки (примерно в 8 слоев). Сделать это можно без специального станка, однако это потребует гораздо больше времени.

Начало и конца проволоки соедините с основной частью с помощью паяльника. В каркас катушки обратно ставим электромагнитный сердечник. Продеваем кабель подключения к электросети сквозь уплотнитель внутрь корпуса. Разделяем кабель и зачищаем его концы на 2-3 см.

Припаиваем кабель к началу обмотки катушек. Аккуратно опустите катушки внутрь корпуса. Чтобы катушки плотно сели на своё место, приложите к электромагнитному сердечнику небольшой деревянный брусок, и несильным постукиванием придайте им нужное положение.

Теперь необходимо сделать эпоксидный компаунд. Зафиксируйте корпус агрегата в тисках. В металлической посуде размешайте эпоксидку, пластификатор и отвердитель.

Получившейся смесью залейте катушки до верхней кромки электромагнита. Подождите 10-15 минут, чтобы компаунд заполнил все щели. Если после того, как эпоксидка опустилась в пустоты, её уровень уменьшился, то долейте дополнительное количество смеси.

Что делать, если прибор плохо работает

Если насос плохо функционирует, его мощность уменьшилась и нет давления, нужно попробовать промыть его чистой водой, возможно, причина в засорении мусором. Разборка «Малыша» требуется, если причины поломки не были установлены при внешнем осмотре.

Ремонт включает в себя следующие этапы:

1. Необходимо отвинтить болты на корпусе, соединяющие две части прибора. Если они заржавели и их невозможно скрутить вручную, можно срезать болгаркой.
2. Поршень и другие внутренние детали следует почистить от грязи. Катушка насоса обработана компаундом, его нужно удалить из корпуса.
3. Нужно осмотреть катушку, отремонтировать и перемотать ее. Если перегорела перемотка, следует заменить ее на новую.
4. Омметром проверяется работоспособность электрошнура. При неисправности его можно укоротить или установить новый.
5. Сборка прибора. Обязательно правильно совместить отверстия, по которым проходит вода.

Проверить работоспособность насоса. Если есть дополнительные шумы, нужно лучше затянуть болты.

Ревизия накопительного бака

Начиная работы по регулировке оборудования, отключают систему от сети, закрывают напорный вентиль со стороны забора воды. Откручивают кран и сливают воду, а остатки спускают через напорный рукав, отсоединив его от мембранного бака. Сначала проверяют воздушное давление в емкости гидроаккумулятора.

Роль гидроаккумулятора в работе системы

Мембранный бак насосной станции является, по сути, металлической емкостью с расположенной внутри резиновой грушей, которая предназначена для сбора воды.

В свободное пространство между резиновой грушей и стенками бака накачивается воздух. В некоторых моделях гидроаккумуляторов бак разделен пополам мембраной, которая размежевывает емкость на два отделения — для воды и воздуха.

Бак гидроаккумулятора поддерживает давление в системе и создает небольшой запас воды. Раз в месяц следует проводить проверку давления в гидропневматическом баке при отключенном насосе и слитой из подающей трубы воды

Чем больше воды поступает в устройство, тем больше она сжимает воздух, увеличивая его давление, которое стремится вытолкнуть воду из емкости. Это позволяет поддерживать стабильный напор воды даже во время бездействия насоса.

Гидроаккумулятор требует регулярного обслуживания, удаления из груши воздуха, который попадает в нее вместе с водой в виде маленьких пузырьков и постепенно накапливается там, уменьшая полезный объем.

Для этого сверху на больших баках предусмотрен специальный клапан. С маленькими емкостями приходится ухищряться, чтобы удалить воздух: обесточивать систему и несколько раз сливать и наполнять бак.

Подбор гидробака по объему производится с учетом наибольшего значения потребления воды для конкретного потребителя. Учитывается допустимое количество включений в час, указанное производителем, а также номинальные показатели давления включения, давления выключения и заданное пользователем давления в гидробаке

Контроль давления воздуха

Хоть производитель и проводит регулировку всех элементов насосной станции еще на этапе производства, перепроверять давление нужно даже в новом оборудовании, так как на момент продажи оно может несколько снизиться. Устройство, которое эксплуатируется, осматривают до двух раз за год.

Для измерений используют как можно более точный манометр, ведь даже небольшая погрешность в 0,5 бар может повлиять на работу оборудования. Если есть возможность воспользоваться автомобильным манометром, со шкалой, с наименьшей градуировкой — это обеспечит более достоверные результаты.

Показатель давления воздуха в мембранном баке должен соответствовать 0,9-кратному давлению включения насосной станции (выставляется с помощью реле). Для баков с различным объемом показатель может составлять от одного до двух бар. Регулировку осуществляют через ниппель, накачивая или стравливая лишний воздух.

Для нормальной работы станцию оснащают обязательными контрольно-регулирующими приборами:

Чем меньше воздуха закачано в систему, тем больше воды она способна аккумулировать. Напор воды будет сильным при наполненном баке, и все более ослабляться при заборе воды.

Если такие перепады являются комфортными для потребителя, то можно оставить давление на наименьшем допустимом уровне, но не меньше 1 бар. Меньшее значение может привести к трению наполненной водой груши об стенки бака и ее повреждению.

Чтобы установить в системе водоснабжения сильный напор воды, необходимо зафиксировать давление воздуха в пределах около 1,5 бар. Так, разница напора при наполненном и пустом баке будет менее ощутимой, обеспечивая ровный и сильный поток воды.

Выводы и полезное видео по теме

Небольшая видео-подсказка по ремонту и диагностике, которая поможет произвести ремонт:

Всегда помним о безопасности! А потому, даже убедившись в целостности катушек и отсутствии замыкания на корпус, никогда не держим насос при проверке за корпус! Всегда только на диэлектрическом пружинящем подвесе!

И никогда для подобных целей не используем провод питания. Безопасность никогда не бывает лишней.

Есть, что дополнить, или возникли вопросы по устранению неполадок насосного оборудования? Пожалуйста, оставляйте комментарии к публикации. Форма для связи находится в нижнем блоке.
