Рекуператор воздуха: что это?

Виды роторных рекуператоров

Модели различаются покрытием роторного барабана. Рекуператоры бывают:

1. Гигроскопическими (энтальпийными). В этих приборах соты алюминиевого барабана покрывают материалом, обладающим сорбирующими (поглощающими) свойствами. Вращаясь, барабан собирает влагу, поэтому может переносить ее из одного потока в другой. В результате утилизируется как конденсат, так и скрытая теплота воздуха.
2. Сорбционными. Это гигроскопический тип, но с улучшенными характеристиками благодаря инновационному сорбенту — силикагелю. Его главное свойство – повышенная способность впитывать влагу.
3. Конденсационными. Это самые обычные конструкции. Алюминиевый ротор лишен дополнительного покрытия, поэтому он переносит только тепловую энергию, а полностью перемещать влагу не в состоянии.
4. С эпоксидным покрытием. Оно предназначается для защиты алюминиевого барабана от химических соединений, находящихся в воздухе. Например, от концентрации морской соли, хлора в бассейнах, от паров на химическом производстве.
5. С антибактериальным покрытием. Оно способно остановить около 600 видов микроорганизмов. Такую защиту наносят на энтальпийные роторы, на барабаны с эпоксидным покрытием.

В быту обычно используют обычные конденсационные приборы, гигроскопические — там, где постоянно повышенная влажность. Остальные виды приобретают для помещений с неблагоприятными (вредными) условиями труда. Роторные рекуператоры отличаются по внешнему виду, различно их конструктивное исполнение: они могут быть как вертикальными, так и горизонтальными.

Что представляет собой вентиляция с рекуперацией

Вентиляция в помещениях может быть естественной, принцип действия которой основан на природных явлениях (самопроизвольный тип) или на воздухообмене, обеспечиваемом специально выполненными отверстиями в здании (организованная вентиляция). Однако в данном случае, несмотря на минимальные материальные затраты, зависимость от сезона, климата, а также отсутствие возможности очищать воздух не позволяют полностью удовлетворить потребности людей.

Приточно-вытяжная вентиляция, воздухообмен

Искусственная вентиляция позволяет обеспечить находящимся в помещениях более комфортные условия, но ее устройство требует определенных финансовых вложений. Она к тому же достаточно энергозатратна. Чтобы скомпенсировать плюсы и минусы обоих видов вентиляционных систем чаще всего используется их комбинирование.

Организация воздухообмена

Любая искусственная вентиляционная система по своему назначению подразделяется на приточную или вытяжную. В первом случае оборудование должно обеспечивать принудительную подачу воздуха в помещение. При этом отработанные воздушные массы выводятся наружу естественным путем.

воздуховоды, по которым передвигается воздух;

вентиляторы, отвечающие за его приток;

звукопоглотители;

фильтры;

воздухонагреватели, которые обеспечивают подачу воздуха определенной температуры, что особенно важно в холодное время года.

Вентиляция приточно-вытяжная

Помимо перечисленного, система может комплектоваться дополнительными модулями для обеспечения комфортного микроклимата.

Вытяжная система, функционирующая одновременно с естественной вентиляцией, предназначена для удаления отработанных воздушных масс. Основной компонент такого оборудования — вытяжные вентиляторы.

Оптимальный вариант устройства вентиляции — приточно-вытяжное оборудование, установка которого помогает создать в помещениях необходимые для людей условия. Особенно полезна такая схема в зданиях, отделочные материалы которых не обладают паропроницаемостью, что сегодня не является редкостью.

Приточно-вытяжное оборудование

Вентиляция приточно-вытяжными устройствами

Вентиляционная система

В работе приточно-вытяжной вентиляции есть один существенный недостаток — наружу выводится нагретый воздух, а поступают воздушные массы, имеющие температуру внешней среды. Для подогрева расходуется большое количество электроэнергии (особенно это ощутимо в холодный период). Чтобы сократить неоправданные расходы, применяются рекуператоры.

Рекуперация (применительно к вентиляции) —возврат части тепловой энергии выводимого воздуха в помещении для использования в технологическом процессе. Она может использоваться в централизованных и локальных системах.

Схема вентиляции

Процесс рекуперации осуществляется в специальных теплообменниках (рекуператорах), к которым подведены приточные и вытяжные каналы. Воздушные массы, выводимые из помещения, проходя по рекуператору, отдают часть тепла поступающему с улицы воздуху, но с ним не смешиваются. Подобная схема позволяет существенно снизить затраты на подогрев приточного воздушного потока.

Устанавливаться рекуператоры могут на различных участках здания: потолках, стенах, полу или на крыше. Их можно монтировать и снаружи здания. Оборудование представляет собой или моноблок, или отдельные модули.

Daikin HRV plus (VKM)

При проектировании вентиляционной системы учитываются многие факторы:

• габариты и количество помещений;
• назначение строения;
• расход воздуха.

От этого и от типа выбранного рекуператора зависит эффективность устанавливаемой системы. КПД при использовании рекуперации тепловой энергии может варьироваться в пределах 30…90%. Но даже установка оборудования, характеризующегося минимальной эффективностью, приносит ощутимую выгоду.

Как устроена циркуляция воздушных масс при установке приточно-вытяжной вентиляции с рекуператором:

• при помощи воздухозаборников воздух забирается из помещения и по воздуховодам утилизируется наружу;
• до выхода из здания воздушный поток проходит через рекуператор (теплообменник), оставляя там часть тепловой энергии;
• через тот же рекуператор направляется холодный воздух, поступающий из вне, который нагревается теплом и подается в помещение.

Рекуператор

Типы рекуператоров

При изготовлении устройства своими руками, следует определиться с его типом. Существуют несколько разновидностей рекуператоров: ­

• роторный; ­
• пластинчатый; ­
• рециркуляционный водяной; ­
• камерный; ­
• фреонный.

Роторный

Роторный рекуператор состоит из гофрированных пластин стали. Внешне конструкция представляет собой цилиндрическую емкость. Вращающийся барабан пропускает поочередно теплые и холодные потоки. В процессе работы происходит нагревание ротора, который отдает тепло холодному воздуху. Роторный аппарат обладает высокой экономичностью. Можно устанавливать необходимое количество оборотов ротора и регулировать мощность. К преимуществу относится возможность использования такого типа в течение всего года, поскольку на нем не образуется ледяная корочка.

К недостаткам относится габаритность конструкции. Она требует наличия большой вентиляционной камеры.

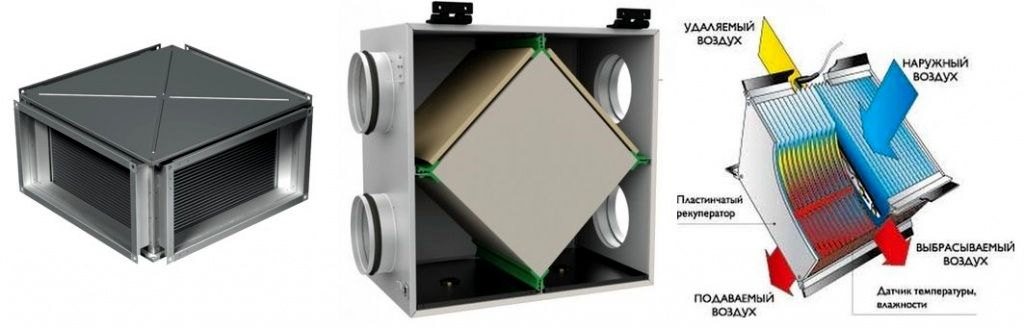

Пластинчатый

Пластинчатый рекуператор состоит из алюминиевых, пластиковых и изготовленных из специальной бумаги пластин. В некоторых моделях потоки воздуха движутся перпендикулярно друг к другу, в других перемещаются в противоположных направлениях.

Если в конструкции используются алюминиевые пластины, то система характеризуется невысоким коэффициентом полезного действия. Связанно это с тем, что прибор часто замерзает и нуждается в регулярном оттаивании. К преимуществу относится его невысокая стоимость. Кроме алюминиевых пластин, допускается использовать оцинкованную сталь.Теплообменники из пластика обладают большей отдачей, но и дороже стоят.

Если материалом является специальная бумага, то отдача у такого оборудования высокая. Однако имеется существенный недостаток: прибор нельзя использовать во влажном помещении. Образующийся конденсат пропитывает бумажные слои.

Рециркуляционный водяной

Отличительной особенностью такого типа является разведение приточного и вытяжного теплообменников. При помощи антифриза или воды тепловая энергия переносится из вытяжной части в приточную.

Система имеет свои преимущества: ­

• отсутствие вероятности смешивания потоков; ­
• разведенные теплообменники облегчают работу на стадии проектирования; ­
• возможность объединения нескольких приточных или вытяжных потоков в единый.

Недостатки: ­

• необходимость наличия водяного насоса; ­
• рекуператоры способны только на теплообмен, а влагообмен невозможен.

Камерный

Оба потока направляются в единую камеру. Она разделена перегородкой. После нагрева одной части идет разворот перегородки. Нагретая часть, которая обогревает помещение, начинает принимать приточный воздух. К недостатку относится высокая вероятность смешивания воздушных потоков, что приводит к их загрязнению.

Фреонный

Основан на физических характеристиках фреона, который располагается в герметично запаянных трубках. В начале трубы идет нагревание воздуха вместе с фреоном, который закипает и испаряется. Тепло перемещается дальше. Пары фреона, соприкасаясь с холодными потоками, конденсируются. Затем цикл повторяется.

Онлайн калькулятор для перевода дюймов в миллиметры и обратно

Плюсы и минусы

Современные рекуператоры работают эффективно и надежно. Они гораздо лучше выполняют свои задачи, чем типовая приточно-вытяжная вентиляция. Как в зимнее, так и в летнее время микроклимат в помещении окажется гораздо ближе идеалу. Тот же результат могут обеспечивать, конечно, усовершенствованные батареи и калориферы — однако из-за них чрезмерно сильно тратится энергия. В реальности все не так просто.

К примеру, достоинства рекуператоров раскрываются в достаточной степени только в крупных домах. Лишь там можно, не теряя высоты потолков, проложить воздуховоды во все положенные места. Серьезным минусом в любом случае является цена. Безусловно, есть и относительно дешевые рекуперационные установки. Однако они охватывают максимум 1 или 2 комнаты, да и не всегда работают достаточно эффективно.

Внутри рекуператора работают непрерывно вентиляторы, которые по определению издают характерный звук. Шум создает и воздушный поток, как при перемещении по трубам, так и при выходе в помещение на точках сброса. Звук становится сильнее по мере эксплуатации, ведь внутри рекуператора оседает пыль и другие частицы. Фильтры устройства придется менять весьма часто, особенно в кухнях. Жировые и другие загрязнения могут за несколько лет вывести устройство из строя, и потому рекуператор обязательно оснащают сразу несколькими фильтрационными системами.

Налаживание вентиляции и кондиционирования через общую систему означает, что все здание будет жить по одним правилам. В большинство систем невозможно встроить блоки управления температурой. А это значит, что в одних комнатах конкретным людям может быть холодно, а в других — жарко. Да, есть рекуператоры, которые не имеют такой проблемы, однако, они стоят существенно дороже продукции массового класса.

Минусы рекуператора в частном доме

Если говорить об отрицательных характеристиках, то здесь нужно выделить следующее:

• Рекуператор висит на стене, а значит, занимает место. Внутрення конструкция есть у любого элемента, а размер уже будет отличаться. Но на вертикальной конструкции блок всё равно будет присутствовать.
• Уровень шума. Если в стандартной схеме можно сделать беззвучный режим работы, то с рекуператорами это сделать сложнее.
• Непрямая интеграция для умного дома. Это выполнить абсолютно невозможно. Исключение составляет лишь использование модулей.
• Нет возможности организации эффектной вентиляции для огромных помещений. Предел для установки – это 300 квадратных метров. Если площадь превышает, то лучше обратиться к центральным системам, которые будут работать эффективнее.
• Стоимость на профессиональные модели слишком высока.

Энергосбережение в системах вентиляции

В осенне-весенний период при вентиляции помещений серьезной проблемой является большая разность температур поступающего и находящегося внутри воздуха. Холодный поток устремляется вниз и создает неблагоприятный микроклимат в жилых домах, офисах и на производстве или недопустимый вертикальный градиент температуры в складе.

Распространенным решением проблемы является интеграция в приточную вентиляцию калорифера, с помощью которого происходит нагрев потока. Такая система требует затрат электроэнергии, в то время как значительный объем выходящего наружу теплого воздуха ведет к существенным потерям тепла.

Выход воздуха наружу с интенсивным паром служит индикатором существенных потерь тепла, которое можно использовать на обогрев входящего потока

Если каналы притока и отвода воздуха расположены рядом, то можно частично передать тепло выходящего потока входящему. Это позволит уменьшить потребление электроэнергии калорифером или вовсе отказаться от него. Устройство для обеспечения теплообмена между разнотемпературными потоками газов называется рекуператором.

В теплое время года, когда температура наружного воздуха значительно превышает комнатную, можно использовать рекуператор для охлаждения входящего потока.

Рекуператор воздуха для дома своими руками

Пластинчатую модель сделать проще всего, поэтому рассмотрим её подробнее.

Плюсы и минусы пластинчатого рекуператора

Плюсы пластинчатой модели:

• неплохой КПД;
• простота конструкции;
• доступность материалов;
• энергонезависимость;
• нет трущихся элементов, а значит, прослужит долго.

Есть и минусы, о которых сразу нужно знать.

Главная проблема – обледенение в крепкие морозы. Это связано с тем, что в помещении воздух более насыщен влагой, чем на улице. При обычных условиях эта влага выпадает в конденсат, но в мороз схватывается, образуя слой наледи.

Решений по борьбе с обмерзанием придумано несколько:

• Автоматическое отведение потока в обход пластин, чтобы дать возможность тёплому воздуху отогреть обледенение (в этот период обогрева помещения не происходит).
• Подогрев рекуператора до температуры, которая не даёт льду задерживаться (снижается на 20 % КПД).
• Кассеты из целлюлозы, которые впитывают влагу, возвращая её через соседний отсек в квартиру. Эффект увлажнителя + отсутствие конденсата.
• В своём доме проще всего сделать «грунтовый теплообменник» – трубу подачи закапывают ниже уровня промерзания почвы. Протяжённость подземного воздуховода – до 50 м. Приём увеличивает КПД, подогревает поток зимой и охлаждает летом, и это отличный способ борьбы с наледью.

Можно сказать, что целлюлозные кассеты – наилучшее решение, поскольку с их применением, рекуператор работает в любую погоду, потребление электричества не растёт, и не нужно устраивать сборник конденсата и его отвод в канализацию.

Материалы для изготовления

Что нужно подготовить, если решено собирать самостоятельно пластинчатый рекуператор. Материалы:

1. Листовой металл (лучше всего алюминий, но можно использовать кровельное железо, текстолит, гетинакс, или сотовый поликарбонат). Чем тоньше будет металл, тем лучше пройдёт теплообмен.
2. Рейки деревянные для прокладки между пластинками (также подойдёт пробка техническая или простой шнур). Толщина 2 – 3 мм – чем тоньше, тем лучше. Ширина – ок. 10 мм.
3. Герметик (не кислотный).
4. Клей.
5. Материал для корпуса. Это может быть фанера, металл, МДФ или готовая коробка.
6. 4 фланца, такого же сечения, что и трубы.
7. Минвата (4 см толщиной).
8. Уголок.
9. Метизы.
10. Специальный вентилятор или кулер.

Резать детали предстоит электроинструментом.

Ширина корпуса будет равна диагонали будущего теплообменника, а высота зависит от того, сколько пластин планируется набрать и какой толщины они получатся вместе с рейками.

Изготавливаем рекуператор для дома – чертежи изделия

Из металла нарезаются квадраты со стороной 20-30 см. Нужно сделать около 70 штук. Если резать по нескольку штук сразу, будет быстрее и ровнее.

Рейки олифятся, и нарезаются в размер стороны квадрата (20 или 30 см). Заготовки наклеиваются на две стороны каждого квадрата и оставляются до полного высыхания клея. На один квадрат клеить рейки не нужно.

Промазываются клеем верхние части реек, и собирается бутерброд из всех квадратов

Важно! Каждый следующий квадрат нужно поворачивать под прямым углом к предыдущему. Каналы чередуются, ложась перпендикулярно, друг к другу

Чертеж теплообменника рекуператорной установки

Клеится верхний квадрат, без реек. При помощи уголков конструкция стягивается и фиксируется.

Все щели обрабатывают нейтральным герметиком.

Делаются крепления для фланцев.

Теплообменник вставляется в корпус. Для этого на стенах корпуса делаются направляющие из уголка. Теплообменник нужно будет расположить так, чтобы он упирался углами в боковые стенки (получится ромб). Конденсат будет стекать в нижнюю часть

Здесь важно, чтобы получились два изолированных пространства, а воздух пересекался бы только внутри пластинчатой конструкции

Делается небольшое отверстие, в которое вставляется шланг, для сбора и отвода влаги.

Вырезаются четыре отверстия в корпусе, для фланцев.

Схема монтажа вентиляции с рекуперацией

Отлично будет, если на входе сделать место для крепления фильтров.

Стены корпуса отделываются минватой.

Теперь можно установить вентилятор, и вмонтировать агрегат в систему вентиляции.

Монтируют готовые приборы непосредственно на стене или в специальной нише. Уровень шума зависит от мощности вентиляторов и материала воздуховодов. Но, как правило, он не превышает шум от работы компьютера.

Назначение сифона

Как сделать трубчатый коаксиальный рекуператор своими руками

Владельцы квартир часто выбирают для самостоятельного изготовления и монтажа трубчатый коаксиальный рекуператор, считая его конструкцию более простой. Технология самостоятельного изготовления теплообменника не слишком трудоёмка и требует элементарных навыков работы с инструментом.

Трубчатая коаксиальная конструкция — плюсы и минусы

Трубчатый рекуператор с коаксиально расположенными оболочками выгодно отличается:

• повышенным до 65–70% коэффициентом полезного действия;
• отсутствием подвижных частей;
• компактной конструкцией;
• доступностью материалов для самостоятельного изготовления;
• простотой изготовления;
• лёгкостью установки;
• возможностью работы без дополнительного электрооборудования.

Второй рекуператор, который достаточно просто изготовить своими руками, трубчатый

У коаксиального рекуператора имеются и недостатки:

• невозможность изменения влажности в помещении;
• зависимость эффективности работы устройства от длины коаксиальных труб.

Необходимые материалы

Для самостоятельного изготовления трубчатого рекуператора понадобятся материалы, приобрести которые можно в любом специализированном магазине:

• пластиковая труба диаметром 16 см, применяемая для канализации;
• переходники с диаметра 16 см на 10 см, используемые в качестве разветвителей;
• гофрированная труба диаметром 10 см, изготовленная из алюминия;
• вентилятор с посадочным размером, соответствующим диаметру трубы.

Приобретая материалы для изготовления рекуператора, помните, что длина канала определяет КПД устройства. Для повышения интенсивности работы можно установить небольшой вентилятор, улучшающий циркуляцию воздуха.

Изготовление трубчатого рекуператора

Для самостоятельного изготовления устройства предварительно разработайте схему трубчатого рекуператора — это поможет избежать ошибок при сборке.

При изготовлении учитывайте движение потоков воздуха

Выполняйте работы, соблюдая последовательность операций:

1. Отрежьте заготовку пластиковой трубы необходимого размера, являющуюся корпусом теплообменника.
2. Упакуйте алюминиевую гофру внутри пластиковой трубы, обеспечив её максимальное растяжение.
3. Закрепите в торцах магистрали переходники, соединив с ними гофрированную трубу.
4. Обеспечьте герметичность крепления гофрированной трубы к патрубкам переходников.
5. Соедините приточную магистраль к свободным патрубкам переходного элемента.
6. Состыкуйте коаксиальный теплообменник с вентилятором. Это улучшает прохождение воздушного потока по гофре.

Предложенная схема сборки обеспечит эффективный теплообмен между стенками гофры и внешней трубой коаксиального рекуператора.

Выбор обоев для комнаты

Производители: обзор и отзывы

Роторный или пластинчатый агрегат?

Оба тепловых рекуператора — как пластинчатый, так и роторный — пользуются у покупателей спросом. Именно они — самые популярные и распространенные. Причина такой любви — удачное сочетание относительно небольшой цены и достаточной эффективности. Чтобы выбрать из двух претендентов, надо познакомиться и с другим возможным кандидатом на «должность экономиста».

Роторная конструкция — медленно вращающийся вал-теплонакопитель. Его устанавливают перпендикулярно потокам воздуха — исходящего и поступающего. При включенном обогреве удаляемый поток отдает тепло в тот сектор барабана, через который он проходит. Вращаясь, отдел с теплом попадает к приточным холодным массам, где отдает тепло и охлаждается.

При правильном выборе модели можно гарантировать КПД, достигающий 80%. С помощью установки возможен перенос не только тепла, но и влаги. В роли уплотнителя между корпусом и рамой выступает войлок либо пластмасса. Скорость вращения ротора можно изменить с помощью частотного преобразователя, поэтому легко варьировать продуктивность теплообмена.

Пластинчатые рекуператоры — элементарные и недорогие приборы — менее эффективны, КПД их ниже, мощность, естественно, тоже. Поэтому для больших помещений их покупать нецелесообразно. Если в них повышенная влажность, то этот вариант не из лучших решений. Ротор в этом случае оптимален. Минусы его — громоздкость и наличие подвижных частей.

Пластинчатые агрегаты используют в частных домах и квартирах, в небольших офисах, общественных, административных зданиях, на складах и малых промышленных площадях. Там где метраж велик, а воздух далек от идеала (влажен или, наоборот, очень сухой), уже требуется «тяжелая артиллерия» — роторные приборы. Они более сложны, поэтому и дороги.

Как увеличить КПД

Аккуратная сборка и внимание к деталям при создании самодельного утилизатора тепла позволят достичь неплохих показателей эффективности. Однако собранный рекуператор воздуха своими руками можно существенно улучшить и повысить его КПД

Для этого при расчетах конструкции и воплощении ее необходимо предусмотреть следующие нюансы:

1. Максимальная герметизация устройства;
2. Использование качественных теплоизолирующих материалов;
3. Увеличить размеры рекуператора, площадь теплообменной поверхности. Так уменьшится скорость проходимого воздуха через устройство, а соответственно позволит ему лучше прогреться или остыть;
4. Использование гофрированных пластин или пластин с выштамповками, что существенно увеличит площадь теплообменной поверхности при сохранении общего объема устройства;
5. Увеличение объема вытяжки по сравнению с притоком. Так, больший объем выходящего воздуха лучше передаст тепло меньшему объему входящего.

Рекуператор воздуха своими руками – это простой, доступный, дешевый и действенный способ экономить дорогостоящую тепловую энергию и эффективно расходовать невосполнимые природные ресурсы.

Конструктивные особенности и принцип работы

Принцип действия рекуператора весьма прост: теплый воздух, выводимый из помещения или здания вытяжной вентиляцией, проходит по теплообменнику. Там он отдает свое тепло холодному воздушному потоку, поступающему с улицы по приточной вентиляции.

Потоки не смешиваются, а лишь обмениваются тепловой энергией.

Конструкция теплообменника зависит от типа рекуператора. Общие элементы ее следующие:

• корпус;
• приточный патрубок;
• вытяжной патрубок;
• вентилятор;
• теплообменник;
• фильтры;
• система отвода конденсата.

Некоторые рекуператоры имеют узлы дополнительного подогрева воздуха и климат- контроля.

Устройство позволяет повторно использовать до 70% тепла, теряемого с воздухом, уходящим из вытяжной вентиляции.

ЛЕЖАЧИМ ЭЛЕКТРОДОМ

Принцип действия и особенности агрегата

Понятие процесса

За счет такой схемы организации установка будет экономить тепло в доме. За короткий промежуток времени и с небольшими затратами электрической энергии будет сформирован идеальный микроклимат в доме.

Экономическая целесообразность теплообменника рекуперативного типа зависит и от остальных факторов:

• Цены на энергоносители.
• Цена установки устройства.
• Затраты, которые связаны с обслуживанием устройства.
• Продолжительность использования системы.

Обратите внимание, рекуператор воздуха для дома является важным, но далеко не единственным элементом, который требуется для эффективной вентиляции в жилом помещении. Вентиляция вместе с рекуперацией является комплексной системой, которая функционирует лишь при условии работы в профессиональной «связке»

Эффективность устройства

При понижении температуры окружающей среды эффективность агрегата уменьшается, но все же сделать рекуператор воздуха для частного дома своими руками важно, так как при существенной разнице система отопления будет перегружена. Если за окном лишь 0 градусов, то в жом будет попадать воздух с температурой в +16 градусов

Бытовые агрегаты с легкостью справляются со своей задачей. Эффективность устройства рассчитать несложно, если использовать следующую формулу:

Ƞ=(t_пост –  t_улицы)/(t_комн –  t_улицы)

• t_пост – это температура поступившего воздуха (после рекуперации).
• t_улицы – температура на улице.
• t_комн – температура в доме по рекуперации.

Основные разновидности конструкции

Специалисты уделяют особое внимание тому, что системы рекуперации с вентиляцией для тепла есть нескольких разновидностей:

• Пластинчатые.
• Роторные.
• С отдельными теплоносителями.
• Трубчатые.

Итак, давайте рассмотрим их подробнее.

Пластинчатый вид отличается от остальных видов тем, что в его конструкции есть алюминиевые листы. Такая установка считается наиболее сбалансированной даже с точки зрения стоимости и значения теплопроводности (КПД от 45% до 72%). Устройство отличается также простотой выполнения, доступной ценой и отсутствием каких-либо подвижных элементов. Для установки не потребуется специальная подготовка. Вы сможете провести ее без сложностей дома, собственноручно.

Роторные устройства являются самыми популярными. В их конструкции обязательно присутствует вал вращения, который питается от электричества, а еще 2 канала для воздухообмена с противотоками. Как именно работает подобный механизм? Один из участков ротора начинает прогреваться от воздуха, а после он поворачивается и тепло переходит к холодным массам, которые сосредоточены в соседнем канале. Но, несмотря на высокий уровень КПД у такой установки есть ряд весьма ощутимых недостатков:

• Большой вес.
• Требуется регулярный ремонт и техническое обслуживание.
• Сложно починить устройство своими руками, сделать его вновь работоспособным.
• Воздушные массы смешиваются.
• Зависимость от электроэнергии.

Обратите внимание, что устройство вентиляции с трубчатыми элементами, а еще отдельными теплоносителями почти нельзя сделать в домашних условиях, даже если у вас будут все чертежи и схемы. https://www.youtube.com/embed/SzC8D5tKsSQ

Мастерим рекуператор самостоятельно

Для того чтобы сделать рекуператор воздуха своими руками нам необходимо следующее.

1. Тонкий листовой металл от 0,5 мм до 1 мм или алюминий 2 мм: плоский или профилированный: 4 м2.
2. Листовая пробка (оргстекло, пластик) толщиной 2 или 4 мм.
3. Жесть, фанера или ДСП для корпуса.
4. Минеральная вата или другой эффективный утеплитель.
5. Переходники под вентиляционные трубы диаметром 150 мм.
6. Герметик (только нейтральный).
7. Крепёж (в зависимости от материала корпуса).

Схема действия рекуператора — Фото 06

Принимаем, что установка рекуператора будет производиться в существующую систему вентиляции. Главная и единственная ответственная часть нашего устройства – теплообменник. Это набор пластин с расстоянием между ними 4 мм (2 полоски технической пробки).

Если самая нижняя пара пластин просматривается насквозь, то следующая пара, лежащая сверху, повёрнута на 90° и не просматривается. Схемой теплообмена рекуператор своими руками ничем не отличается от промышленного.

Пластины для рекуператора — Фото 07

Пластины должны быть ровными, размером 200 х 300 мм или 300 х300 мм. Резать металл надо так, чтобы края не имели заусениц и не изогнулись. Количество пластин ограничиваем высотой пакета пластин: максимальная высота набора – 300 мм. Основа теплообменника– лист ДСП или металла,4 угловые стойки по высоте теплообменника с верхней обвязкой и верхняя панель из любого материала.

Для придания нашей конструкции жёсткости дистанционные полоски закрепляем герметиком: не только по краям, но и по центру пластин. Изготавливаем короб для теплообменника и рекуператор своими руками почти готов.

Утепляем короб, прорезаем 4 отверстия, устанавливаем патрубки под гибкие воздуховоды диаметром 150 мм. Таким образом обеспечиваем вход-выход для вытяжки и вход-выход для приточного воздуха.

Короб для теплообменника — Фото 08

В центре короба закрепляем теплообменник, устраиваем перегородки так, чтобы приток и вытяжка пересекались только внутри теплообменника.

Важно знать, что внутри короба, на пластинах теплообменника, будет появляться конденсат. Ему надо обеспечит естественный сток

Подобным образом устроены все рекуператоры воздуха для дома, квартиры или хозяйственного помещения.

Теплообменник — Фото 09

Встраиваем рекуператор в принудительную систему вентиляции. И только теперь возможно определение КПД изготовленного устройства. Для этого необходимо иметь следующие данные:

• температуру приточного воздушного потока на входе, t1;
• температуру приточного воздушного потока на выходе из рекуператора, t2;
• температуру вытяжного воздуха на входе в рекуператор,t3.

Формула для расчёта КПД (%) = [(t2 – t1) / (t3 – t1)]·100.

Евгения Романова: куклы из фоамирана
