Типовой проект комбинированного отопления дома

Типы принудительной циркуляции носителя тепла в обогреве

Применение схем отопления с принудительной циркуляцией в двухэтажных домах используется из-за протяжённости линий системы (более 30 м). Такой способ осуществляется при помощи циркуляционного насоса, перекачивающего жидкость контура. Он монтируется на входе в отопительный прибор, где температура теплоносителя является самой низкой.

При замкнутом контуре степень напора, которую развивает насос, не зависит от этажности и площади строения. Скорость водяного потока становится больше, поэтому при прохождении по трубопроводным линиям теплоноситель сильно не остывает. Это способствует более равномерному распределению тепла по всей системе и использованию теплогенератора в щадящем режиме.

Расширительный бак можно располагать не только в наивысшей точке системы, но и возле котла. Для совершенства схемы проектировщики ввели в неё разгонный коллектор. Теперь, если отключится электроэнергия с последующей остановкой насоса, система будет продолжать работу в режиме конвекции.

• с одной трубой;
• двумя;
• коллекторная.

Каждую можно смонтировать самим или пригласить специалистов.

Вариант схемы с одной трубой

На входе в батарею также монтируется запорная арматура, которая служит для регулировки температуры в комнате, а также необходимая при замене оборудования. Сверху радиатора устанавливают вентиль для спуска воздуха.

Вентиль на батареи

Чтобы повысить равномерность распределения тепла, радиаторы устанавливаются по линии байпасов. Если не использовать эту схему, то потребуется подбирать батареи разной мощности с учетом потери носителя тепла, то есть чем дальше от котла, тем больше секций.

Использование запорной арматуры необязательно, но без нее снижается маневренность всей системы отопления. При необходимости вы не сможете отключить от сети второй или первый этаж для экономии топлива.

Чтобы уйти от неравномерного распределения носителя тепла, используют схемы с двумя трубами.

• тупиковая;
• попутная;
• коллекторная.

Варианты тупиковой и попутной схем

Попутный вариант позволяет легко контролировать уровень тепла, но необходимо увеличивать длину трубопровода.

Наиболее эффективной признана коллекторная схема, которая позволяет подводить к каждому радиатору отдельную трубу. Тепло поступает равномерно. Есть один минус – высокая стоимость оборудования, так как увеличивается количество расходного материала.

Схема коллекторного горизонтального отопления

Существуют еще вертикальные варианты подачи носителя тепла, которые встречаются с нижней и верхней разводкой. В первом случае сток с подачей носителя тепла проходит сквозь этажи, во втором, стояк идет вверх от котла на чердак, где идет разводка труб на элементы обогрева.

Вертикальная схема

Двухэтажные дома могут иметь самую разную площадь, начиная от нескольких десятков и заканчивая сотнями квадратных метров. Также они отличаются расположением комнат, наличием пристроек и отапливаемых веранд, положением к сторонам света. Ориентируясь на эти и многие другие факторы, следует определиться с естественной или принудительной циркуляцией теплоносителя.

Простая схема циркуляции теплоносителя в частном доме с системой отопления с естественной циркуляцией.

Схемы отопления с естественной циркуляцией теплоносителя отличаются своей простотой. Здесь теплоноситель движется по трубам самостоятельно, без помощи циркуляционного насоса – под действием тепла он поднимается вверх, попадает в трубы, распределяется по радиаторам, остывает и попадает в обратную трубу, чтобы вновь отправиться в котел. То есть, теплоноситель движется самотеком, подчиняясь законам физики.

Схема закрытой двухтрубной системы отопления двухэтажного дома с принудительной циркуляцией

• Более равномерный прогрев всего домовладения;
• Значительно большая длина горизонтальных участков (в зависимости от мощности используемого насоса, она может достигать нескольких сотен метров);
• Возможность более эффективного подключения радиаторов (например, по диагональной схеме);
• Возможность монтажа дополнительной фурнитуры и изгибов без риска снижения давления ниже минимального предела.

Таким образом, в современных двухэтажных домах лучше всего использовать отопительные системы с принудительной циркуляцией. Также возможен монтаж байпаса, который поможет выбирать между принудительной или естественной циркуляцией в целях выбора наиболее оптимального варианта. Мы делаем выбор в сторону принудительных систем, как более эффективных.

https://www.youtube.com/watch?v=olrD9qxCAhM

У принудительной циркуляции есть парочка недостатков – это необходимость в покупке циркуляционного насоса и повышенный уровень шума, связанный с его работой.

Эффективность схем с принудительной циркуляцией

Полноценно функционировать превалирующая часть современных отопительных систем может только при создании искусственной циркуляции, то есть такой, при которой теплоноситель движется внутри сети благодаря работе циркуляционного насоса.

Схема устройства обогревательной системы с газовым котлом в 2-этажном доме: оборудование и приборы учета установлены на первом этаже (в цоколе, в подвале), в специально оборудованном помещении с хорошей шумоизоляцией (+)

Для устройства принудительной циркуляции в здании с несколькими этажами существуют свои предпосылки:

• установка трубопровода меньшего диаметра, что облегчает сборку разводки в целом;
• обеспечение зональной регулировки (наряду или вместо общей);
• наличие 2-го и более высоких этажей не влияет на эффективность обогрева;
• снижение температуры теплоносителя без изменений параметров теплоотдачи;
• возможность использования недорогих пластмассовых труб.

К минусам относится наличие электропитания – возможны перебои, но их легко избежать, используя резервные ИБП. Проблема более громкого шума также решается с помощью укладки слоя шумоизоляции в бойлерной.

Схема водяного отопления с принудительной циркуляцией: 1 – газовый или электрический котел; 2 – стояк; 3 – труба к расширительному баку; 4 – стояк для слива; 5 – верхняя горизонтальная разводка; 6 – расширительный бак; 7 – насос циркуляционного типа; 8 – обратная линия

Наиболее подходящее место врезки циркуляционного насоса там, где температура снижается до минимума, то есть непосредственно перед котлом, на обратной линии.

Самостоятельный монтаж

Рассматривая вопрос как сделать своими руками отопление, нередко можно нагнать на себя опаску в тех или иных вопросах. Это абсолютно нормальная реакция на самостоятельную работу, потому что ошибки в этом деле могут обойтись очень дорого владельцу дома. Подготовка расчетов и выбор оборудования зачастую становятся сложнейшими этапами в подготовке к самостоятельному проведению отопления, нежели подключение аппаратуры и процесс проведение линии.

Так как сделать в доме отопление будет сложнее самому, то стоит разделить процесс работы на этапы:

• определение всех возможностей здания, особенностей строения, потребностей семьи, проведение расчетов и выбор типа и конструкции оборудования;
• создание проекта, сметы и технической привязки;
• монтаж отопительного котла, водонагревателя, расширительного бака, насоса циркуляции, отопительных радиаторов, обобщение отопительного оборудования и создание единой цепи всей системы отопления;
• работы и наладки при запуске системы.

Последний пункт является не менее сложным во всем списки планируемых работ. Заканчивая проектирование своими руками система отопления может быть проверена экспертами в этом деле, точно также как и разработка подробного плана проведения, если на этом этапе возникают сложности. В любом случае, выбор того, как будет проводиться работы остается за владельцем дома.

Произвести монтаж системы отопления частного дома можно самому, разбираясь в системах работы всего отопительного процесса, а так же понимая взаимодействие всех элементов между собой. Научиться самостоятельно процессам монтажа можно смотря обучающие видео. Это достаточно экономичный метод изучения, наглядно показывающий как должен выглядеть ремонт.

Профессиональный проект

Использование встроенного котлового насоса

Эта схема подразумевает применение котельного оборудования с встроенным насосом, мощность которого до 35 КВТ. Он создаёт напор на выходе из ёмкости в приделах 20 — 25 кПa, при расходе воды 1000 — 1500 литров в час.

Процесс монтажа схож со схемой от обычного тэна, но дополнительный насос для тёплого пола не требуется.

Чтобы полностью использовать потенциал приспособления, и создать циркуляцию теплоносителя в тёплом полу и радиаторах, необходимо правильно соединить устройство с контурами.

Достигнуть это в данной схеме можно кольцевым совмещением — котёл с ТП, и с радиатором. Эти два кольца объединены небольшим общим участком с низким гидросопротивлением, тем самым один контур, не влияет на другой.

В этой схеме шлакоуловителем  выступает косой фильтр-грязевик, а воздухоотводчики есть в котле, радиаторе и контуре пола.

Суть функционирования кольцевой схемы — вода поступает от ёмкости, где она нагревается, в трубопроводы. Скачки давления в патрубках подачи и обратки приводят к перемещению жидкости по магистралям и её возврату обратно.

Двухтрубная схема

Такой вид схемы более продуманный и совершенный. Основной ее особенностью является то, что труб две, а не одна. Из этой пары одна труба является подающей, а вторая – обратной. К ним параллельно подключаются батареи. Прокладывая отопление по такой схеме, необходимо подключить радиатор к обеим трубам и оснастить их отсекающими задвижками.

В данной схеме теплоноситель продвигается по подающей трубе к каждому из радиаторов. Температура при этом одинакова везде. Затем жидкость идет по обратным трубам, что помогает обеспечить равномерный прогрев всего дома.

У такой схемы много положительных моментов. Прежде всего, это тот факт, что приборы не зависят друг от друга и равномерно нагревают все помещение. Кроме того, используя терморегуляторы, установленные на каждый из радиаторов, можно регулировать теплоотдачу любого из них. Недостатков как таковых у подобной схемы нет, можно отметить только большой расход материалов.

Воздушное отопление

При воздушном отоплении воздух прогревается от источника тепла, минуя теплоносители. Используется для обогрева домов малой площади до 100 м². Такое отопление можно устанавливать как при ремонтных работах в уже существующем здании, так в новом здании.

Основные особенности

Как источник тепла используется газовая горелка или котел. Исключительной особенностью данной системы является то, что она кроме отопительной функции выполняет также и вентиляционную. Регулировка вентиляции и температуры осуществляется при помощи специальных термостатов.

Установка воздушной системы в частном доме обойдется дорого. Но сэкономить можно на топливе, расчет потребности которого показывает, что его понадобится значительно меньше из-за отсутствия необходимости прогревать теплоноситель. Такая система не замерзает и оперативно отреагирует на температурные колебания. Благодаря специальным фильтрам воздух остается всегда очищенным и свежим.

Квалификация проектировщиков – кто должен выполнять раздел системы отопления и кого лучше искать

Ввиду специальных требований к безопасности и эффективности отопительной системы, для работы с соответствующим разделом проекта привлекаются профильные специалисты. Этот момент нужно уточнить при выборе проектной организации. Можно заказать и подготовку рабочей документации только для работ на системе отопления. В этом случае текстовое описание и графические материалы будут оформляться с участием инженеров, техников, иных специалистов. Компания Смарт Вэй обеспечит проектирования с привлечением профильных специалистов, поэтому у вас не возникнет проблем с согласованиями и выполнением работ на объекте.

При проектировании систем отопления используется 3d моделирование и визуализация

Воздушное отопление

При воздушном отоплении воздух прогревается от источника тепла, минуя теплоносители. Используется для обогрева домов малой площади до 100 м². Такое отопление можно устанавливать как при ремонтных работах в уже существующем здании, так в новом здании.

Основные особенности

Как источник тепла используется газовая горелка или котел. Исключительной особенностью данной системы является то, что она кроме отопительной функции выполняет также и вентиляционную. Регулировка вентиляции и температуры осуществляется при помощи специальных термостатов.

Установка воздушной системы в частном доме обойдется дорого. Но сэкономить можно на топливе, расчет потребности которого показывает, что его понадобится значительно меньше из-за отсутствия необходимости прогревать теплоноситель. Такая система не замерзает и оперативно отреагирует на температурные колебания. Благодаря специальным фильтрам воздух остается всегда очищенным и свежим.

Расчет системы водяного отопления

Прежде чем выбрать тип отопления нужно предварительно сделать расчет необходимой мощности нагревательного прибора и количество радиаторов. Правильный расчет влияет на эффективность и качество работы всей системы.

Мощность котла

Мощность котла для частного дома в 200 м². рассчитывается по следующей формуле: W=(S (площадь помещения)*Wуд (удельная мощность на 10 куб метров))/10.

Wуд зависит от региона, где располагается дом. Для средней части России данное значение равно 1,5. Также на 100 м² помещения требуется 10 кВт. Если площадь равна 200 м², то мощность котла = 200*1,5/10 =30 кВт.

Количество радиаторов

Чтобы произвести полноценный расчет отопления важно знать количество необходимых радиаторов и секций. Зная теплоотдачу определенной секции, можно сделать расчет площади, которую она может обогреть

Если теплоотдача одной секции равна 180 Вт, то делим эту величину на 100 и получаем 1,8 м. Если площадь дома равна 200 м², то 200 делим на 1,8 и получаем 111. Расчет показал, что 111 секций необходимо для прогревания частного дома площадью 200 м².

Грамотно рассчитав нужную мощность для обогрева помещения, можно выбрать наиболее эффективный вид отопления.

Установка печного отопления в доме

В качестве основного источника тепла можно использовать уже готовые печи или построить конструкцию из кирпича самостоятельно. При этом для проекта домов из бруса с печным отоплением можно использовать как первый, так и второй вариант. Наиболее трудоемким вариантом является постройка печи своими руками. Но при этом уже на стадии проекта по печному отоплению необходимо адаптировать конструкцию для конкретного дома. Выбирается оптимальная схема компоновки, ее расположение в помещении и материал изготовления.

Печь с варочной поверхностью

Основные особенности теплоснабжения с печью из кирпича являются:

• Возможность установить теплообменник для организации водяного отопления;
• Монтаж системы воздушных каналов, по которым будут проходить продукты сгорания перед тем, как удалиться через дымоход;
• Установка варочной поверхности, духового шкафа, накопительной емкости для горячего водоснабжения. Эти компоненты позволят эффективно использовать всю тепловую энергию от печи.

Однако в отличие от проектов газового отопления частного дома необходимо заранее продумать место хранения топлива. Оно не должно находиться в одном помещении с печью.

Подготовительные работы по организации отопления

Фундамент для печи

Для практической реализации проекта системы теплоснабжения двухэтажного дома следует провести ряд предварительных мероприятий. Если планируется самостоятельное изготовление печи – обустраивается отдельный фундамент для нее.

Это связано с большой массой конструкции. Бетонный, а тем более дощатый пол не выдержит веса печи и произойдет ее перекос и оседание. Даже небольшой проект сельского дома с печным теплоснабжением должен учитывать этот факт. Лучше всего обустройство фундамента выполнять еще на стадии возведения здания.

Схема основания для печи во многом схожа со стандартным плиточным фундаментом. Но специалисты отмечают ряд особенностей, которые следует учитывать при составлении проекта домов из бруса с печным теплоснабжением:

• Верхняя плоскость готового фундамента должна находиться ниже пола на 70 см;
• Габариты основания больше размеров печи на 30-40 см;
• Фундамент печи не должен быть связан с общедомовым.

После проведения этого этапа можно приступать к возведению печи. Предварительно в проекте дома с печным теплоснабжением указывается подробная порядовка.

Кладка печи отопления в доме

Порядовка печи с варочной поверхностью

После окончательного высыхания фундамента на его поверхность устанавливается теплоотражающий материал – алюминиевая фольга. Дополнительно можно монтировать слой утеплителя. Единственное ограничение при выборе материала – он не должен быть горюч.

В типовом проекте теплоснабжения двухэтажного дома особое внимание уделяется используемым материалам для возведения печи. В местах наибольшего термического воздействия применяется только огнеупорный шамотный кирпич

Все остальные компоненты конструкции можно выкладывать из обычного кирпича.

Если нет опыта в реализации проекта по печному теплоснабжению – возведение конструкции лучше всего доверить профессионалам. Но при желании это можно сделать самостоятельно. Предварительно рекомендуется сделать несколько пробных кладок. Для строительства понадобится минимальный набор каменщика – кельма, мастерок, уровень, отвес. В проект домов с индивидуальным теплоснабжением следует включить дополнительные материалы:

• Строительные леса. Могут понадобиться на окончательной стадии возведения, когда высота конструкции будет более 2-х метров;
• Для установки дверцей и колосника применяется нихромовая проволока.

По завершении работы следует проверить уровень тяги. Для этого можно взять бумагу форматом А4 и приложить ее к вытяжке. Она должна «прилипнуть» к отверстию.

Лучшие модели среднего ценового сегмента

Радиаторное отопление

В данном проекте используются радиаторы с нижним подключением и встроенным терморегулирующим клапаном.

Клапан предусматривает установку термостатического элемента с современным клипсовым соединением типа RA.

Разводка трубопроводов лучевая, то есть к каждому радиатору от расположенного на этаже коллектора проложен независимый подающий и обратный трубопроводы. Такая разводка позволяет скрыть трубопроводы в стене или стяжке, так как от коллектора до радиатора прокладывается цельный трубопровод, без стыков и соединений. Использование труб малого диаметра (так как тепловая нагрузка на каждый радиатор относительно мала) позволяет уменьшить толщину стяжки. Также лучевая разводка позволяет оптимально управлять температурой в помещении, так как изменение расхода отдельно взятого отопительного прибора не оказывает влияние на другие отопительные приборы.

Обвязка радиатора должна выполнять следующие основные функции: регулировать мощность радиатора в зависимости от температуры в помещении, перекрывать поток теплоносителя в радиатор для обслуживания, ремонта или замены, обеспечивать возможность слива теплоносителя из радиатора на время ремонта.

Регулировать мощность радиаторного отопления можно двумя способами: управляя всеми радиаторами в одном помещении одновременно по комнатному термостату или управляя каждым радиатором независимо радиаторным термостатом.

Комнатный термостат применяют, если радиаторы закрыты декоративной решеткой, в этом случае температура в месте установки радиатора значительно отличается от температуры в комнате, и радиаторный термостат будет работать некорректно. Также, если в комнате установлено большое количество радиаторов, удобнее регулировать температуру в помещении одним прибором – комнатным термостатом.

В данном проекте предусмотрено управление каждым радиатором с помощью радиаторного термостата во всех помещениях, за исключением кухни – гостиной. В кухне – гостиной установлены 4 радиатора, для удобства управления которыми применен программируемый комнатный термостат TP5001MA. Сигнал от комнатного термостата TP5001MA поступает к термоэлектрическим приводам TWA-A, установленным на распределительном коллекторе. Таким образом осуществляется единое управление всеми 4 радиаторами, установленными в помещении. В этом случае установка на каждый радиатор термостатического элемента не требуется.

Для обвязки радиаторов использован термостатический элемент с газовым наполнением RA2994. Элементы с газовым наполнением обеспечивают наименьшее время реакции на изменение температуры в помещении – 8 минут, по сравнению с 20-25 минутами для жидкостного наполнения и 45 минут для заполнения парафином. Таким образом, примененный термоэлемент с газовым наполнением обеспечивает высокий уровень комфорта и позволяет экономить до 36% энергии на отопление помещения.

Для возможности отключения радиаторов и слива из них теплоносителя для обвязки радиаторов применены специальные запорные клапаны RLV-KD для радиаторов с нижним подключением. К этим клапанам можно подключить спускной кран с насадкой для шланга 3/4″ и предотвратить попадание теплоносителя на отделочные материалы при обслуживании и ремонте. В данном проекте предусмотрена разводка трубопроводов в стяжке, поэтому выбрана модель клапана RLV-KD для нижнего подключения трубопроводов.

В санузле на первом этаже и в ванной комнате на втором этаже установлены полотенцесушители. Для подключения полотенцесушителей к контуру отопления применен комплект из дизайн-серии X-tra Collection. Данный комплект подключается к дизайн-радиаторам и полотенцесушителям через невидимые снаружи переходники. Таким образом обеспечивается безупречный внешний вид.

Полки для ванных комнат: виды, материалы и стилевое оформление

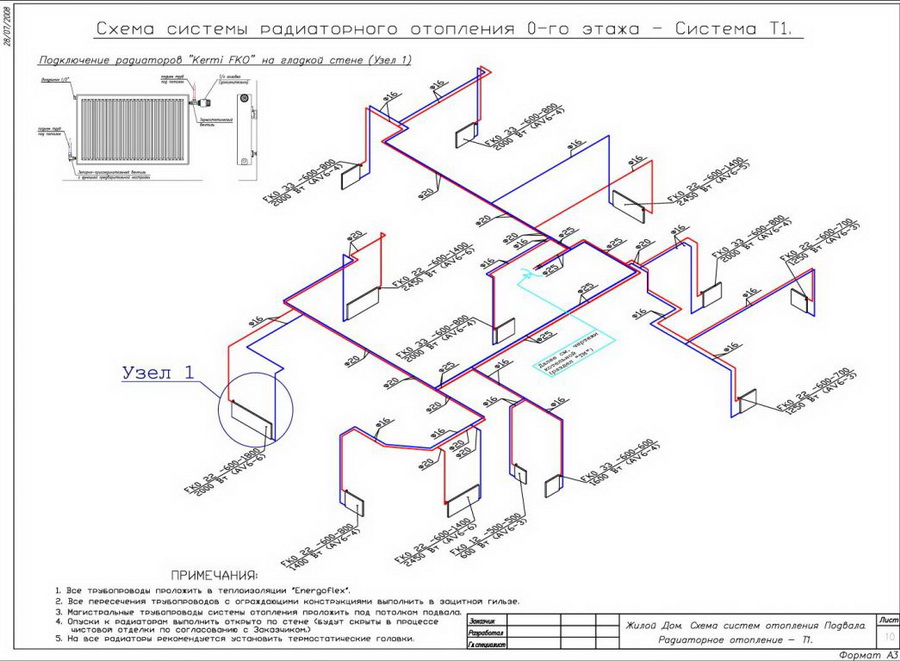

Пример системы отопления с одно- и двухтрубной обвязкой радиаторов

На следующей схеме совмещены одно- и двухтрубная системы обвязки.

План дома со схемой системы отопления (совмещены одно- и двухтрубная система отопления)

Перед первым радиатором подача разделяется на два потока. И далее один из потоков, выйдя из первого радиатора, становится обраткой.

Все эти схемы приведены здесь в качестве примеров – чтобы, пользуясь ими, вам было проще спроектировать отопление своего дома. В примерах хорошо видно, что должен содержать проект системы отопления: план дома, окна, двери, размеры помещений, а также оконных и дверных проёмов, должно быть обозначено отопительное оборудование и трубопроводы. Такую работу нужно проделать, чтобы потом можно было провести расчёты системы отопления.

проект системы отопления

Двухтрубный контур в частном доме

Для начала немного обобщим. Возьмём для примера расчет диаметра труб из полипропилена для отопления в частном доме. В основном для контура применяют изделия сечением 25 мм, а отводы к радиаторам ставят 20 мм. Благодаря тому, что размер труб для отопления в частном доме, использованных в качестве патрубков к батареям меньше, происходят следующие процессы:

скорость теплоносителя растет;
улучшается циркуляция в радиаторе ;
батарея прогревается равномерно, что важно при нижнем подключении.

Также возможны комбинации диаметра основного контура 20 мм и отводов 16 мм.

Чтобы убедиться в вышеуказанных данных, можно провести расчет диаметра труб для отопления частного дома самостоятельно. Для этого потребуются следующие значения:

Зная количество отапливаемых квадратных метров, мы можем рассчитать мощность котла и какой диаметр трубы выбрать для отопления. Чем мощнее нагреватель, тем большего сечения изделия можно использовать с ним в тандеме. Для обогрева одного квадратного метра помещения потребуется 0,1 кВт мощности котла. Данные справедливы если потолки составляют стандартные 2,5 м;

Показатель зависит от региона и утепления стен. Суть в том, что чем больше теплопотери, тем мощнее должен быть нагреватель. Чтобы обойти сложные вычисления, которые в приблизительном расчете неуместны, просто нужно добавить 20% к мощности котла, рассчитанной выше;

скорость воды в контуре.

Допускается скорость теплоносителя в диапазоне от 0,2 до 1,5 м/с. При этом в большинстве расчетов диаметра труб для отопления с принудительной циркуляцией принято брать среднее значение в 0,6 м/с. При такой скорости исключается появление шума от трения теплоносителя об стенки;

насколько остывает теплоноситель.

Для этого от температуры подачи отнимают температуру обратки. Естественно, точных данных вы не можете знать, тем более что находитесь на этапе проектирования. Поэтому оперируйте средними данными, которые составляют 80 и 60 градусов, соответственно. Исходя из этого, теплопотери составляют 20 градусов.

Теперь сам расчет как подобрать диаметр трубы для отопления. Для этого возьмем формулу, в которой изначально есть две постоянные величины, сумма которых составляет 304,44.

Условный проход контура, возведённый в квадрат = 304,44 х (квадратура помещения х 0,1 кВт + 20%) / теплопотери теплоносителя / скорость потока.

Последнее действие – это извлечение корня квадратного из полученного результата. Для наглядности посчитаем, какого диаметра трубы использовать для отопления частного дома с одним этажом площадью 120 м 2 :

304,44 х (120 х 0,1 + 20%) / 20 / 0,6 = 368,328

Теперь вычислим корень квадратный из 368,328, что равно 19,11 мм. Перед тем как выбрать диаметр трубы для отопления, еще раз делаем акцент на том, что это так называемый условный проход. У изделий из разного материала отличается толщина стенок. Так, например, у полипропилена стенки толще, чем у металлопластика. Раз уж мы в качестве образца вяли полипропиленовый контур, продолжим рассматривать этот материал. В маркировке этих изделий указывается наружное сечение и толщина стенок. Методом отнимания узнаем нужную нам величину и подбираем в магазине.

Соотношение наружного и внутреннего диаметра полипропиленовых труб

Для удобства воспользуемся таблицей.

По результатам таблицы можно сделать вывод:

• если достаточно номинального давления в 10 атмосфер, то подходит наружное сечение трубы для отопления в 25 мм;
• если требуется номинальное давление в 20 или 25 атмосфер, то 32 мм.

Пример коллекторной системы отопления

На рисунке ниже более простая коллекторная система (коллекторный узел):

Коллекторный узел системы отопления

Здесь так же, как в предыдущем варианте, на каждом контуре коллектора установлены отдельные насосы. Но на самом деле так делается только в том случае, если система сама по себе очень большая (двух-, трёхэтажные дома с большими площадями). Если же у вас таких площадей не будет, то достаточно в коллекторе отводов со своей запорной арматурой, а циркуляционный насос ставится один общий для всей системы (обычно на обратке).

Ну и ещё несколько проектов систем отопления.

План дома со схемой системы отопления (коллекторная система отопления)

Показаны контуры, в каждом из которых теплоноситель подводится к своему радиатору. Но нужно здесь оговориться, что радиаторов в каждом контуре может больше, чем один. Всё остальное легко проследить по схеме, комментарии дополнительные излишни.

Что входит в профессионально составленный проект системы отопления

Заказывая проект у профильных специалистов фирмы, заказчик на руки должен получить:

1. Титульный лист с оригинальной печатью организации.

2. Пояснительная записка (в обязательном порядке) к созданному проекту.

3. План разводки коммуникаций (общий).

4. Высотный план той же разводки.

5. Смета: за проект, материалы, на виды работ и их стоимость.

6. Спецификация материалов и спецоборудования.

7. Проект в виде подробного эскиза.

8. Чертеж с точной деталировкой и размерами всех основных и дополнительных узлов.

9. План проводки инженерных коммуникаций, места подключения и врезки.

Перед созданием проекта на место должен прибыть инженер, который произведет нужные замеры, составит предварительный чертеж. После чего с заказчиком составляется договор, рассматриваются все возможные варианты с учетом предпочтений и пожеланий клиента. Каждый заказчик вправе потребовать у проектной компании копию проекта в электронном виде или запросить его копию в бумажном.

Проверка и настройка системы

После того как все отопительное оборудование подключили, следует убедиться в правильности проделанной работы. Для этого система заполняется теплоносителем, после чего нужно проследить за ней и проверить на предмет отсутствия протечек.

Затем запускается котел. Нагрев жидкости позволит окончательно убедиться в правильности сбора схемы и отсутствии каких-либо нарушений.

Если ошибка все-таки была допущена и где-то обнаружили протечку, то для этого нужно:

• слить теплоноситель;
• исправить недочет;
• провести проверку повторно.

Завершающим этапом является заделка штроб, куда были уложены трубы. Если монтаж осуществлялся на полу, то лучшим решением является стяжка. В случае когда трубопровод установлен на стене, используется шпаклевка или штукатурка. Далее, можно заниматься отделочными работами.

Выводы и полезное видео по теме

На видео представлены основные методы подключения радиаторов, описаны преимущества каждого из них:

В этом видеоматериале подробно описаны все нюансы, которые следует учитывать при выборе труб отопления:

А вот хороший пример проектирования комбинированной системы для обогрева двухэтажного коттеджа:

Поскольку отопительная система загородного дома должна быть в первую очередь надежной и эффективной, разработке проекта нужно уделить максимум внимания. Любая неучтенная деталь может негативно отразиться на работоспособности отопления. Лучше поручите проектирование профессионалу, во избежание ошибок.

Если вам уже приходилось самостоятельно проектировать и обустраивать отопительную систему для дома, и вы знаете тонкости на которые обязательно нужно обращать внимание, пожалуйста, поделитесь своими знаниями и опытом с нашими читателями. Оставляйте комментарии в расположенном ниже блоке

Выводы и полезное видео по теме

Видео #1. Отопление частного дома площадью 300 м2:

Видео #2. Отопление большого дома, к которому не подведен газопровод:

Видео #3. Тонкости обустройства отопления в частном доме, площадь которого 150 м2:

Проектирование, выбор и установка системы отопления коттеджа — это те процессы, которые требуют к себе должного внимания и ответственного отношения. Если было принято решение сделать все своими руками, то придется с головой окунуться в работу и пристально следить за всеми деталями.

Но даже когда работа была доверена профессионалам, то придется контролировать весь процесс. Помните, что только в таком случае можно организовать качественную систему отопления, которая сделает частный дом поистине теплым, уютным и, конечно же, безопасным.

Хотите рассказать о схеме отопления, которую вы предпочли для обустройства собственного дома? Располагаете полезной информацией, которой стоит поделиться с посетителями сайта? Пишите, пожалуйста, комментарии в расположенном ниже блоке, задавайте вопросы, размещайте фото по теме статьи.
