Виды и различия солнечных коллекторов

На сегодняшний день распространение среди промышленно изготавливаемых солнечных коллекторов получили два вида систем:

• плоские солнечные панели;
• вакуумные (вакуумированные) трубчатые коллекторы.

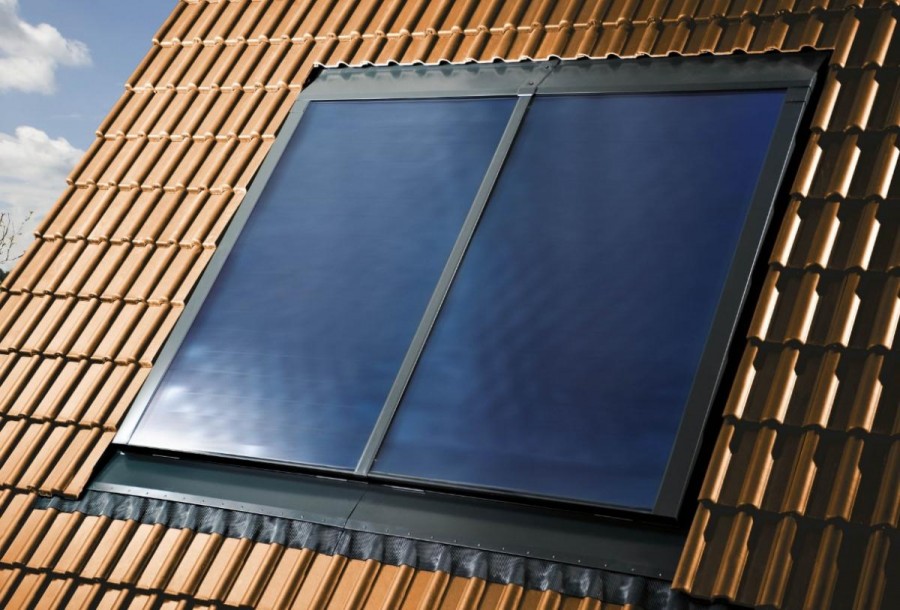

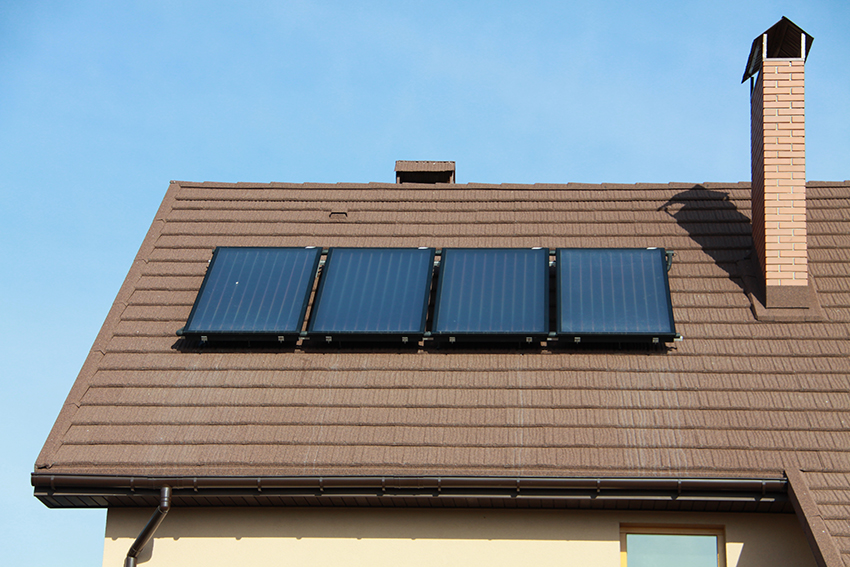

Плоская солнечная панель

Является распространенным типом солнечного коллектора, используемого в современных системах гелиоэнергетики. Широкое распространение данный тип получил вследствие относительной дешевизны и простоты, как устройства, так и эксплуатации. Недостатком плоских солнечных коллекторов является значительное (до двух раз) понижение КПД в условиях отрицательных температур наружного воздуха.

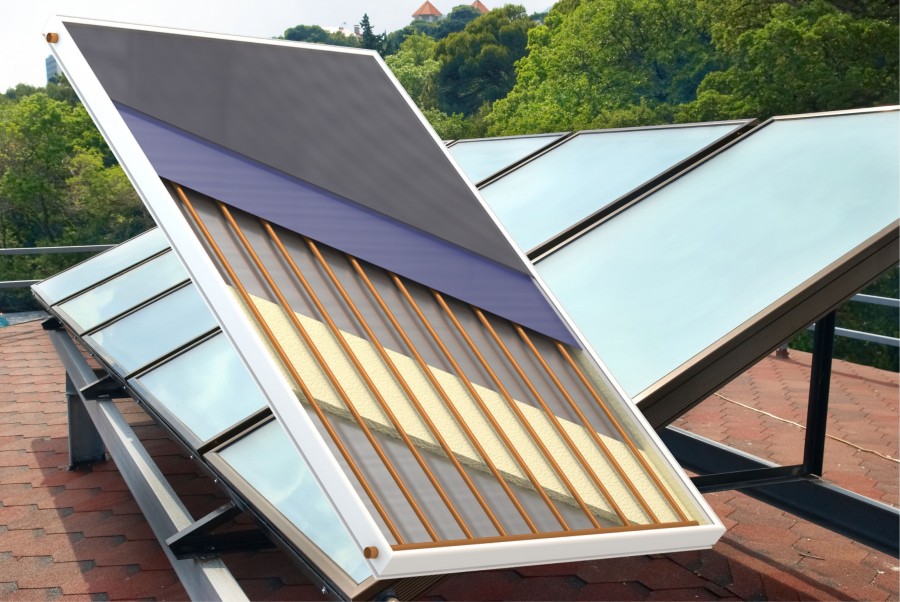

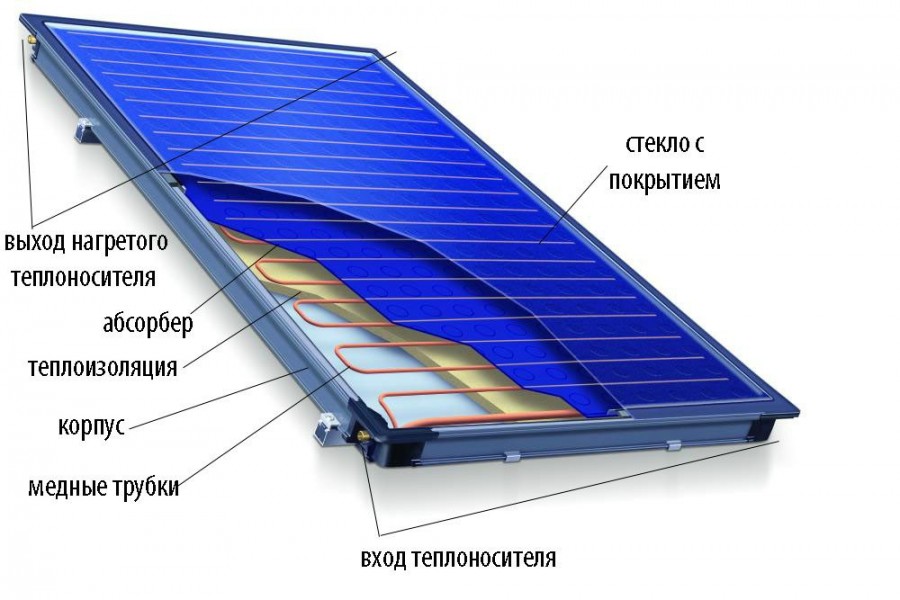

Конструкция плоского солнечного коллектора.

Конструктивно представляет собой панель с площадью поглощающей поверхности 2-2,5 м2, выполненную из алюминиевых или стальных сплавов. Лицевая часть выполнена в виде листа специального гелиостекла, что обеспечивает максимальное поглощение энергии солнечного света и минимальные потери энергии с отраженными и рассеянными лучами. Непосредственно под гелиостеклом расположен поглотитель, выполняемый в виде плоской трубки из медных или алюминиевых сплавов, имеющих высокий коэффициент теплопередачи.

Трубка, как правило, имеет радиальное оребрение, что значительно повышает коэффициент теплопередачи поглотителя. На поглотитель наносится покрытие с высоким коэффициентом поглощения в спектрах теплового излучения, что повышает общий КПД коллектора. Под поглотителем располагается слой тепловой изоляции, уменьшающий тепловые потери системы в окружающую среду. Необходимая тепловая мощность солнечного коллектора достигается включением нескольких панелей в единую солнечную батарею или коллектор.

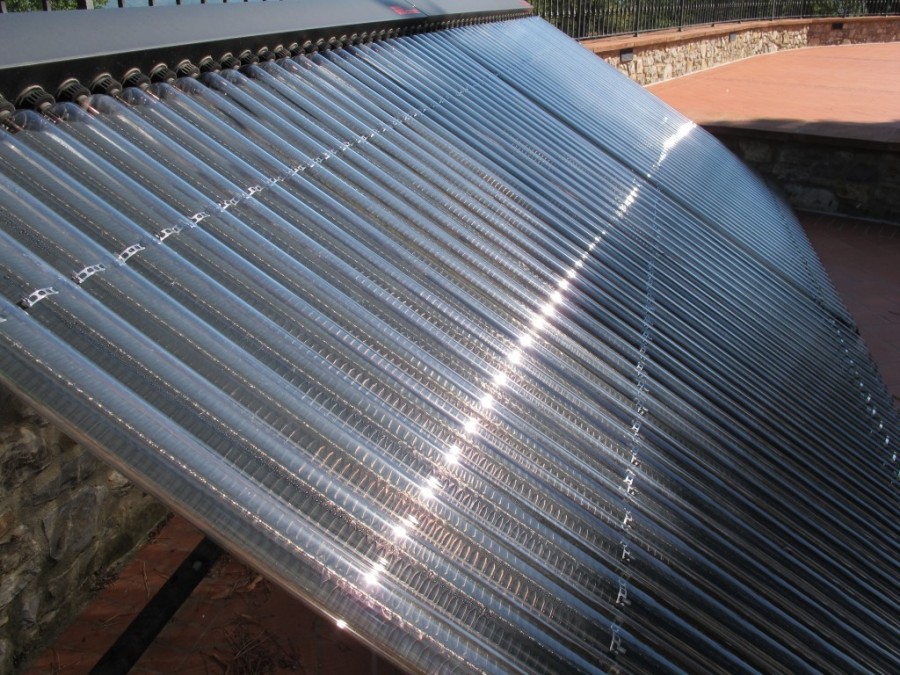

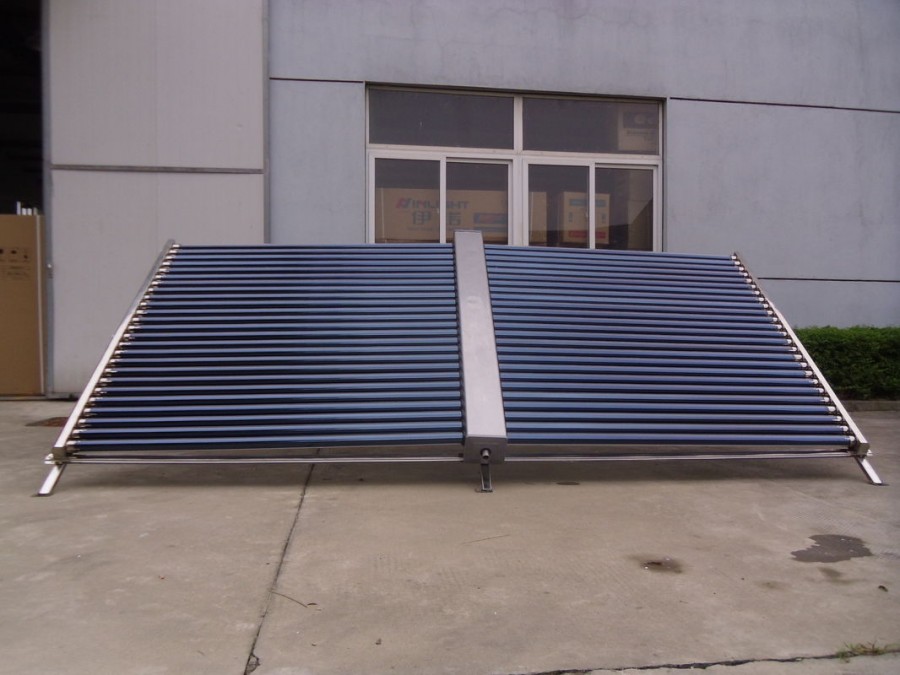

Вакуумный (вакууммированный) трубчатый коллектор

Дорогостоящий вид солнечного коллектора вследствие сложного изготовления и ряда преимуществ перед плоскими солнечными панелями. Конструктивно представляет собой ряд парных стеклянных труб, спаянных между собой, из пространства между которыми откачан воздух. Вакуум в пространстве между трубками является прекрасным тепловым изолятором и предотвращает тепловые потери в окружающую среду от теплоносителя. В меньшую трубу вводится медная, алюминиевая или стеклянная трубка поглотителя. Трубы верхней частью вводятся в распределитель, в котором циркулирует теплоноситель. Вакуумные (вакуумированные) трубчатые коллекторы по типу распределителя подразделяются на два типа: с плоской тепловой трубой и прямоточные.

Коллекторы с плоской трубой

Вакуумный трубчатый солнечный коллектор с плоской тепловой трубой — конструкция.

Представляют собой рекуперативный теплообменник, расположенный в распределителе. В этом случае теплопередача от нагретого теплоносителя вакуумной трубы к теплоносителю циркуляционного контура теплоснабжения здания происходит через стенку и теплоносители этих контуров не смешиваются. Преимущества перед прямоточными коллекторами состоят в сохранении высоких показателей работы при температуре окружающей среды до -45оС, возможности замены отдельной вакуумной трубки, вышедшей из строя, без разбора коллектора и прекращения его работы, а также в возможности регулирования угла установки каждой вакуумной трубки в пределах одного коллектора.

Прямоточные коллекторы

Прямоточный вакуумный трубчатый солнечный коллектор — конструкция.

Объединяют циркуляционный и обогревающийся контур. В распределителе проходят подающий и циркуляционный трубопроводы, к которым непосредственно присоединяются вакуумные трубки. Теплоноситель подается в распределитель по подающему трубопроводу, из которого попадает в вакуумную трубку, где проходит обогрев. Нагретый теплоноситель возвращается в обратный трубопровод и уходит непосредственно на нужды теплоснабжения. Преимущества прямоточных коллекторов перед вакуумными состоят в отсутствии промежуточной стенки между теплоносителями, что снижает тепловые потери и в возможности устанавливать коллектор на любых поверхностях под любыми углами, поскольку циркуляция теплоносителя в пределах всего коллектора будет осуществляться насосом.

Вводное видео об устройстве водонагревателя

Еще один вид водяных солнечных нагревателей изготавливается с применением современных технологий и передовых технических решений, а потому относится к высокой ценовой категории. Таких решений в коллекторе реализовано два:

• тепловая изоляция с помощью вакуума;
• использование энергии парообразования и конденсации вещества, кипящего при низкой температуре.

Благодаря своему устройству вакуумные нагреватели не боятся низких температур и сохраняют свою работоспособность даже на морозе, а потому могут применяться в северных регионах. Интенсивность нагрева воды в этом случае ниже, чем летом, так как зимой на землю поступает меньше тепла от солнца, часто мешает облачность. Понятно, что изготовить стеклянную колбу с откачанным воздухом в домашних условиях просто нереально.

Читать далее: Копка колодцев как выкопать колодец рытье колодца на даче своими руками

Условно данные системы можно классифицировать на два вида:

• жидкостные (о которых мы говорим в данном материале);
• воздушные солнечные коллекторы, в которых используется не жидкость, а нагретый воздух.

Также они разделяются по КПД, ведь обеспечивают различную теплоотдачу. Это зависит от материалов, используемых для изготовления батареи, ее площади. Оптимальным местом расположения абсорбера является крыша:

• попадает максимальное количество солнечного света,
• имеет большую площадь,
• установленная на крыше батарея не занимает полезное пространство, никому не мешает.

Воздушный солнечный коллектор Конструкция солнечного коллектора может быть нескольких видов, основные:

• вакуумный отопительный коллектор, имеющий самую сложную конструкцию. Вакуумные солнечные коллекторы отлично подходят для обогрева помещений, нагрева воды в любое время года, они полностью обеспечат небольшой дом, коттедж;
• плоский солнечный коллектор может быть жидкостным и вакуумным. Это наиболее распространенный тип поскольку достаточно прост в монтаже, при этом эффективен, может обеспечивать дом необходимым количеством тепла для обогрева помещений, водой для хозяйственных нужд;
• термосифонный — в качестве абсорбера используются стеклянные или металлические трубки;
• трубчатый — самый простой тип, изготовить который можно для дачи, достаточно примитивный, не подходит для использования в зимнее время.

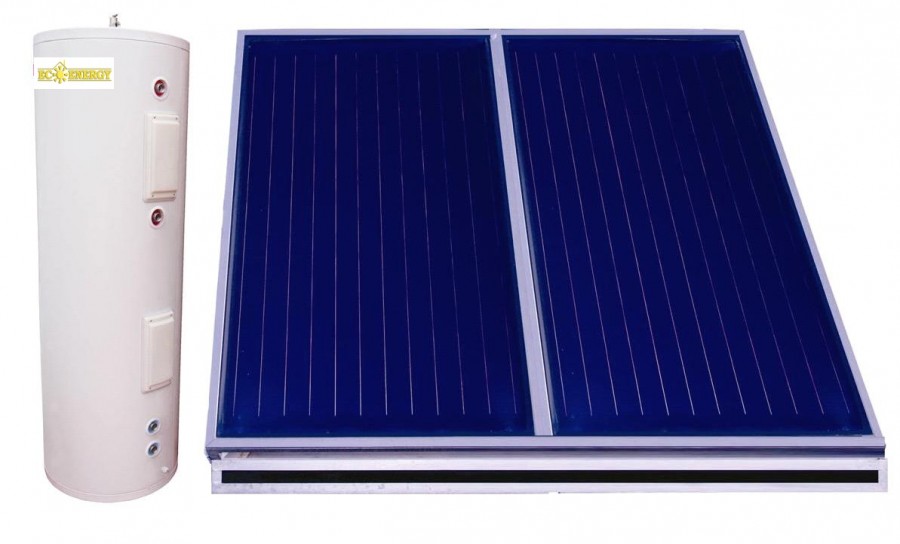

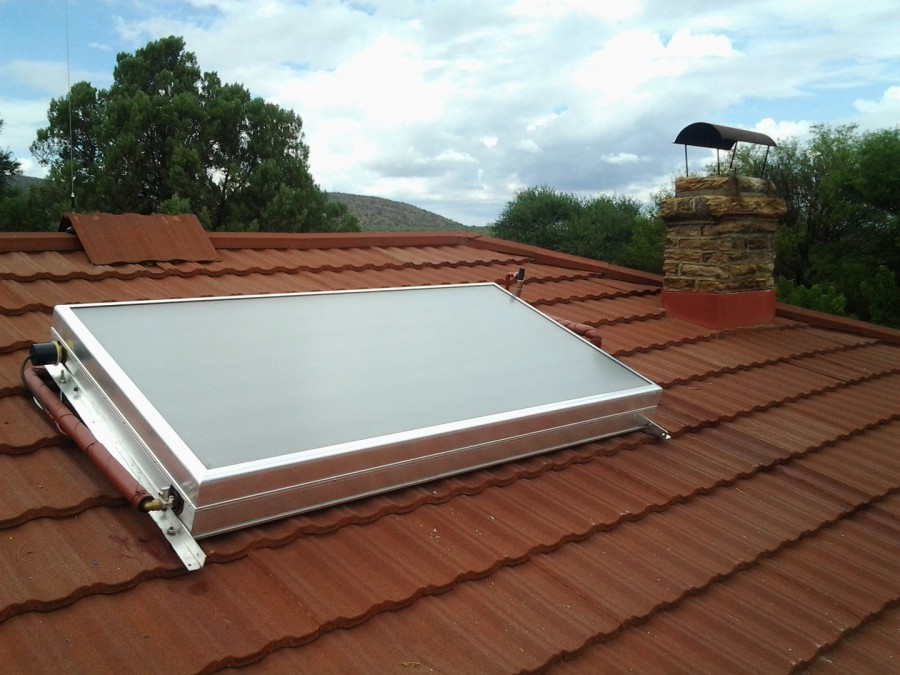

Плоский коллектор

Это наиболее распространенный вид коллектора, который можно изготовить самостоятельно. Хорошо подходит для использования в теплое время года для подогрева воды, зимой коэффициент полезного действия снижается.

Особенность конструкции состоит в следующем:

• корпус имеет плоскую прямоугольную или квадратную форму, выполнен из металла или другого материала, имеющего высокий показатель теплопроводности, покрыт черной краской;
• внутри располагают пластину, в которой уложен змеевик из медной трубки небольшого сечения;
• по трубкам циркулирует теплоноситель: вода, пропилен-гликоль, антифриз, другие подходящие жидкости;
• также внутри корпуса укладывают теплоизоляционный материал, который минимизирует потери тепла;
• собирая коллектор такого типа, нужно запастись листом поликарбоната или стекла, который будет служить крышкой и выполнять две функции: препятствовать проникновению мусора, осадков, усиливать подогрев.

Составная часть плоского солнечного коллектора

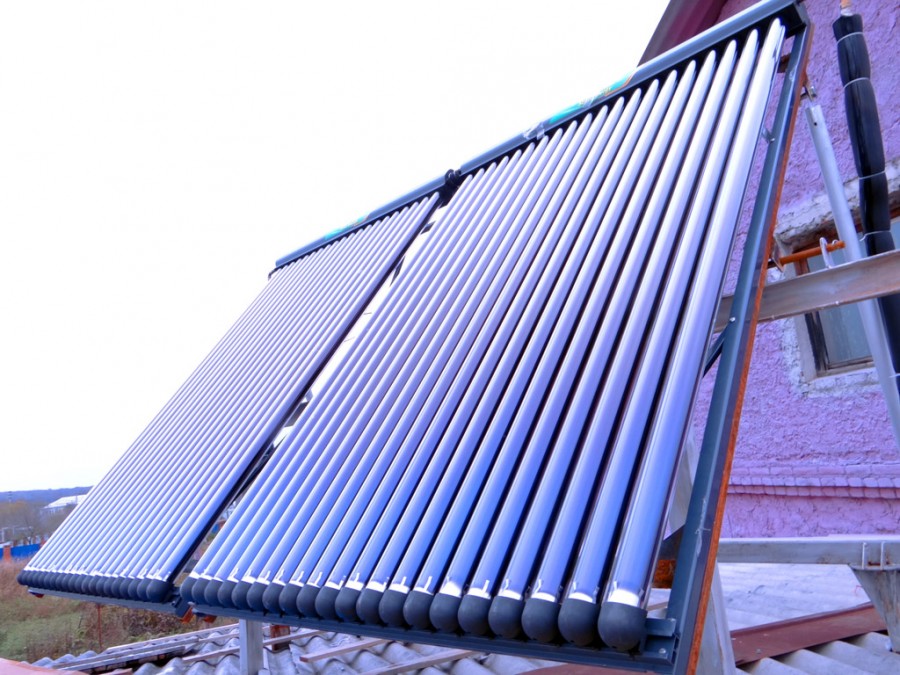

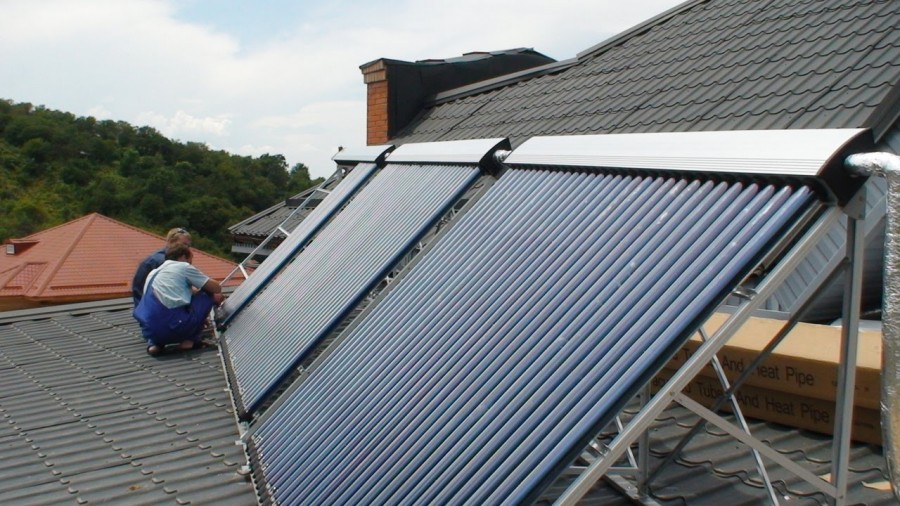

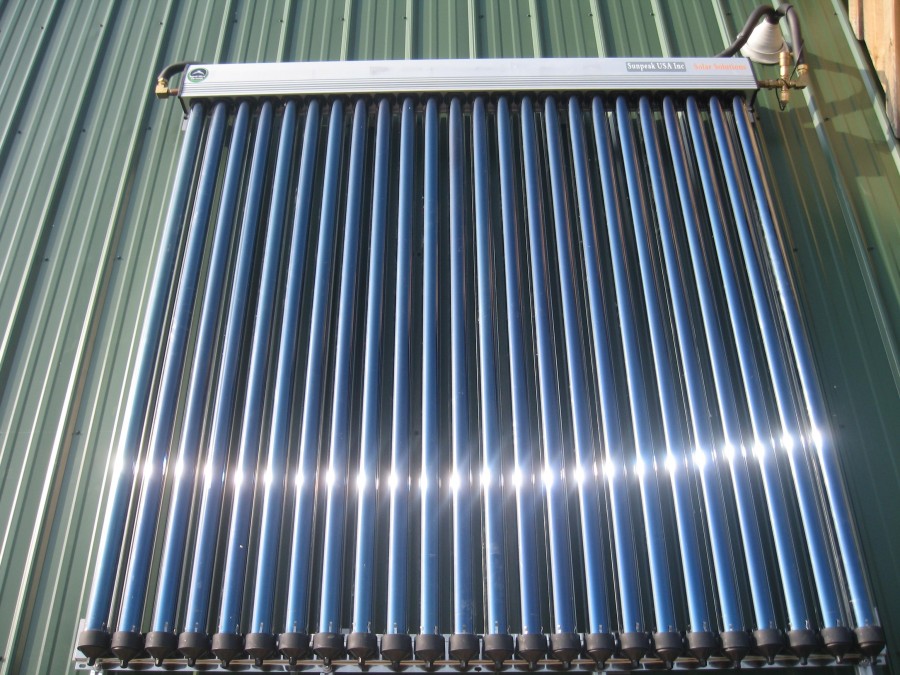

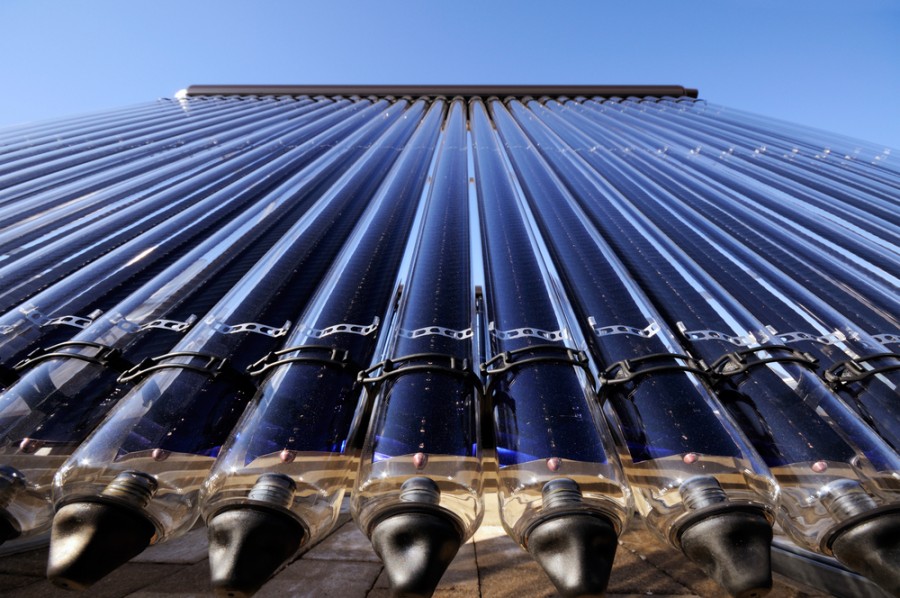

Вакуумный коллектор

Особенности конструкции:

• минимизировать потери позволяют трубки, которые помещаются в колбах с выкачанным воздухом;
• сверху трубки покрыты абсорбционным материалом, поглощающим световую энергию, внутри — наполнены антифризом (хладагентом);
• концы трубок соединены с трубой, по которой проходит теплоноситель;
• при нагреве антифриз закипает, преобразуется в пар, который, в свою очередь, поднимается вверх и нагревает теплоноситель;
• у данной конструкции есть недостаток: если хоть одна трубка выйдет из строя, ремонт становится довольно проблематичным, так как они соединены последовательно. Придется производить замену всех «внутренностей».

Воздушная солнечная система из вакуумных трубокТакой воздушный солнечный коллектор для отопления будет более эффективен и пригоден для того, чтобы поддерживать температуру в системе в любой сезон. Хотя в холодное время КПД работающего коллектора может незначительно снижаться из-за короткого светового дня и малой световой активности.

Совет по уходу! Обратите внимание на внутреннюю поверхность накопительного бака для воды, она со временем покрывается накипью, нужна очистка. Периодичность зависит от качества воды в местности

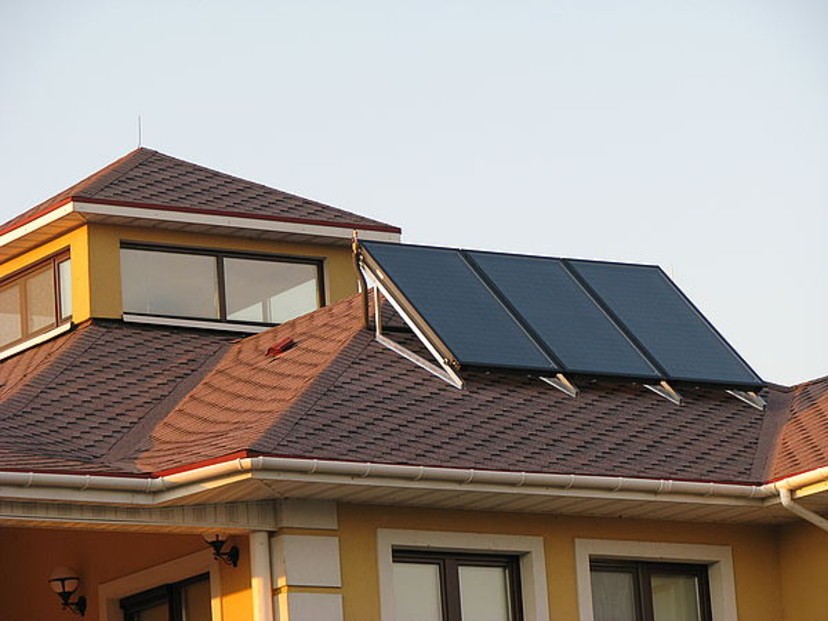

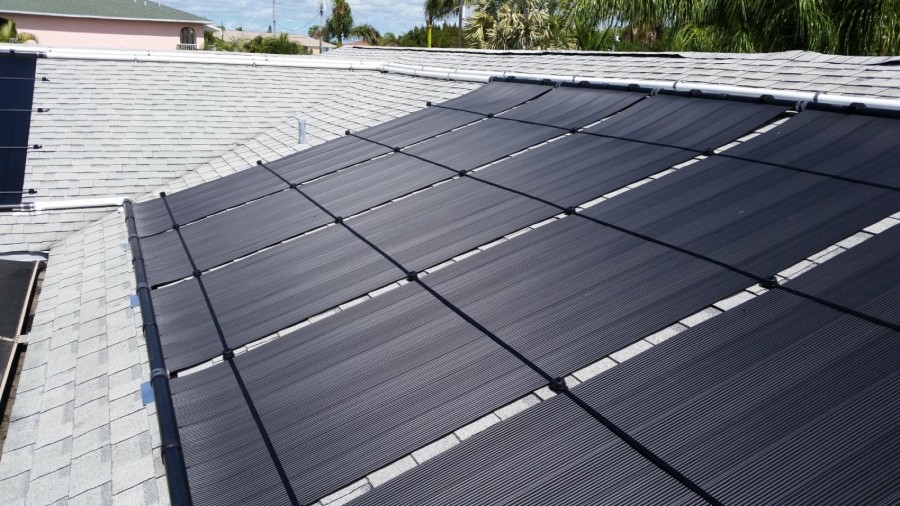

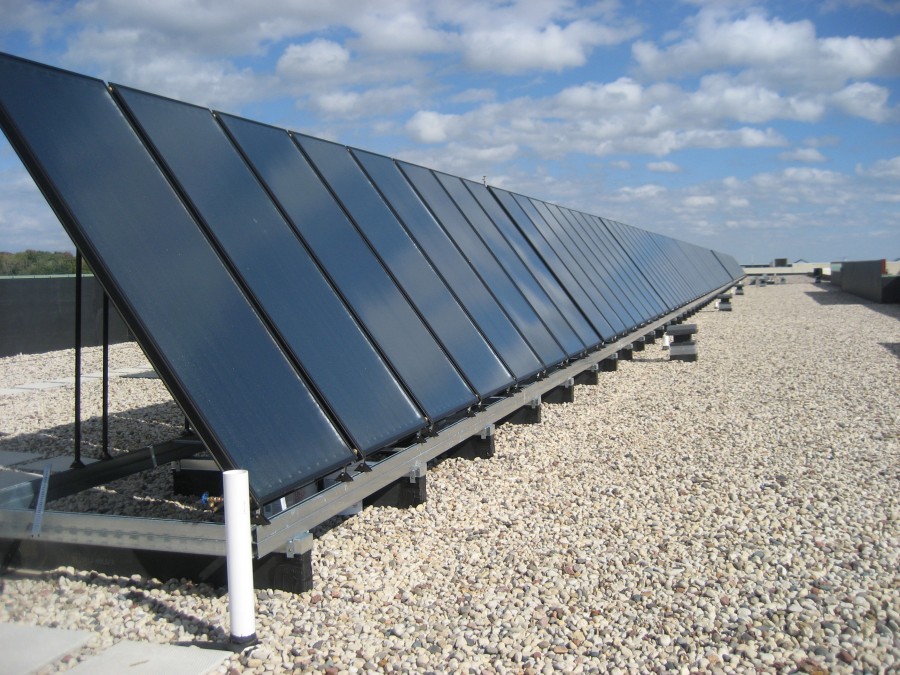

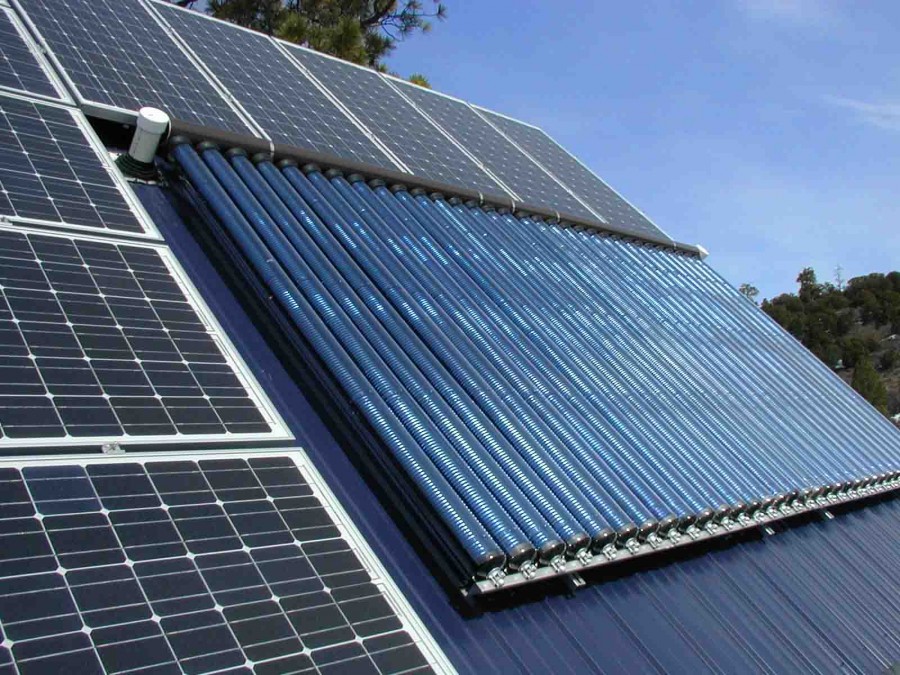

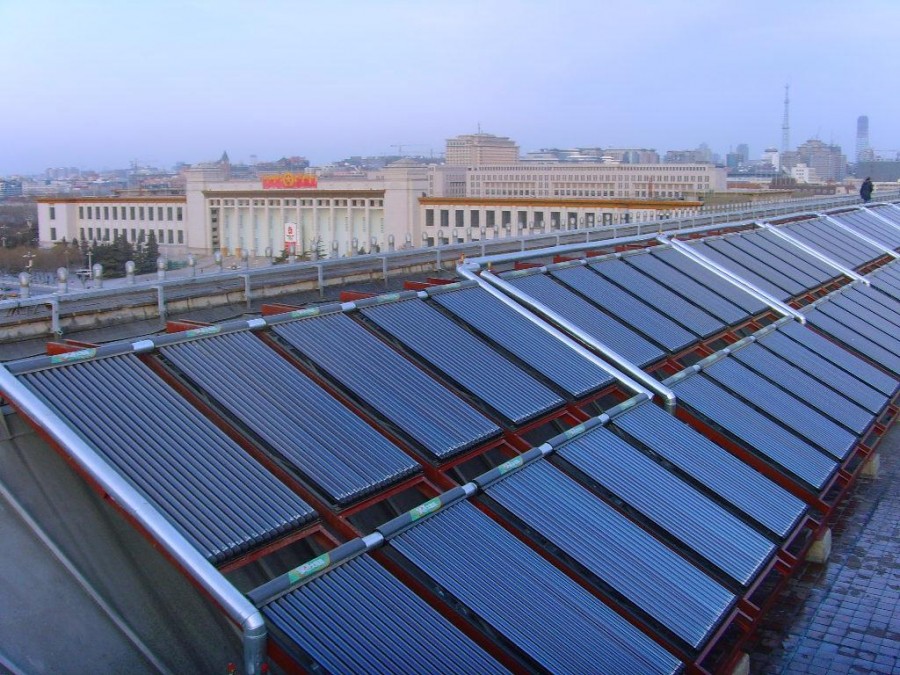

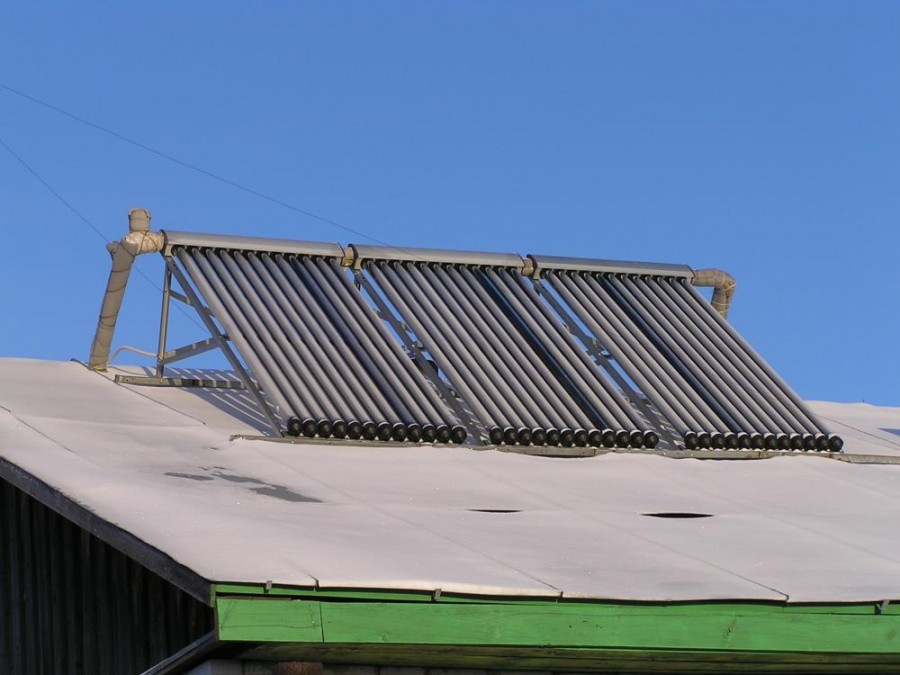

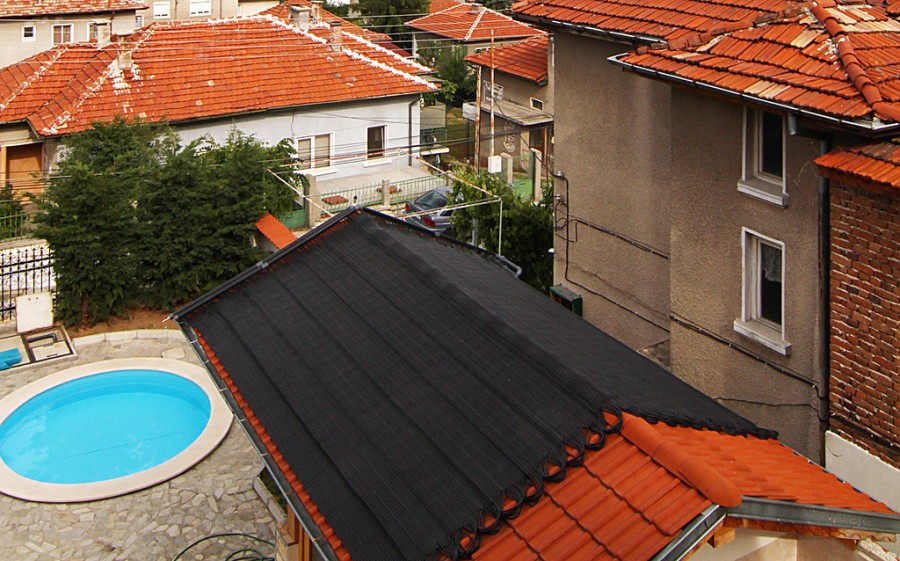

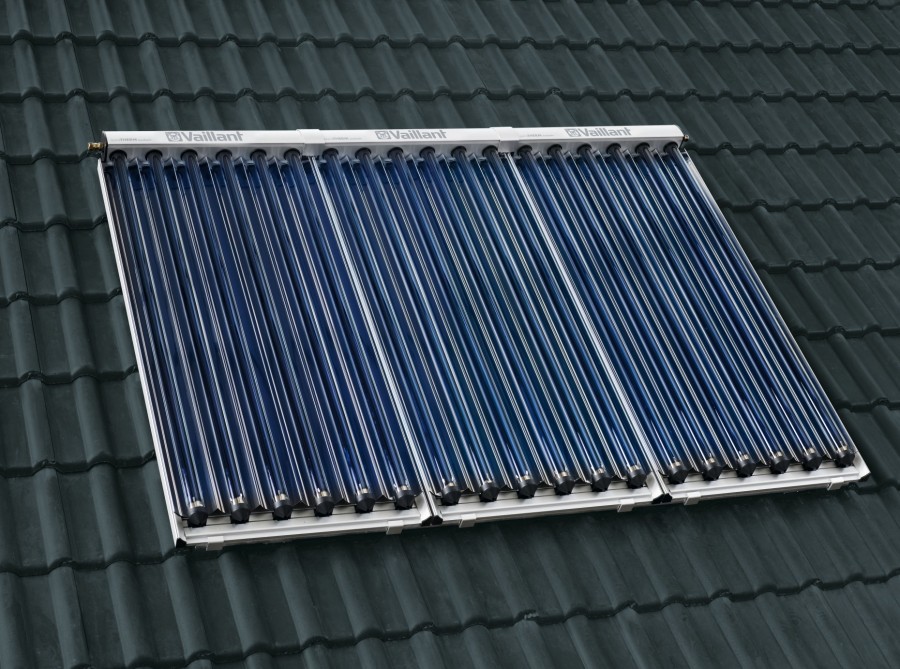

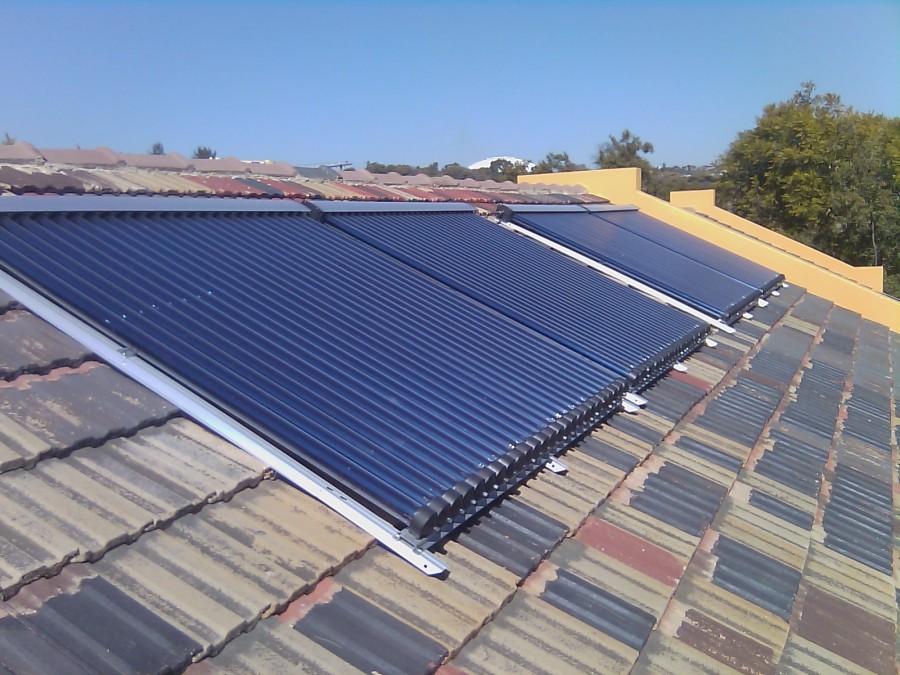

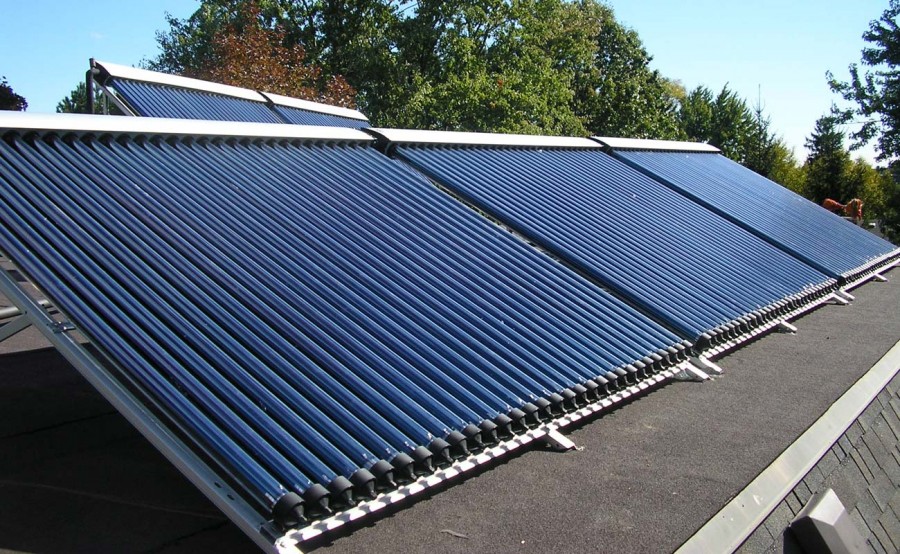

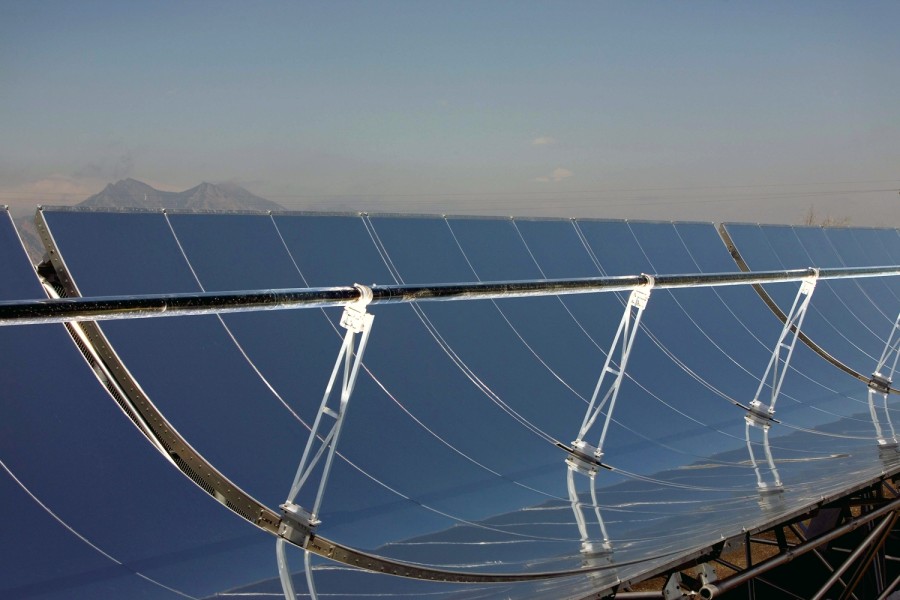

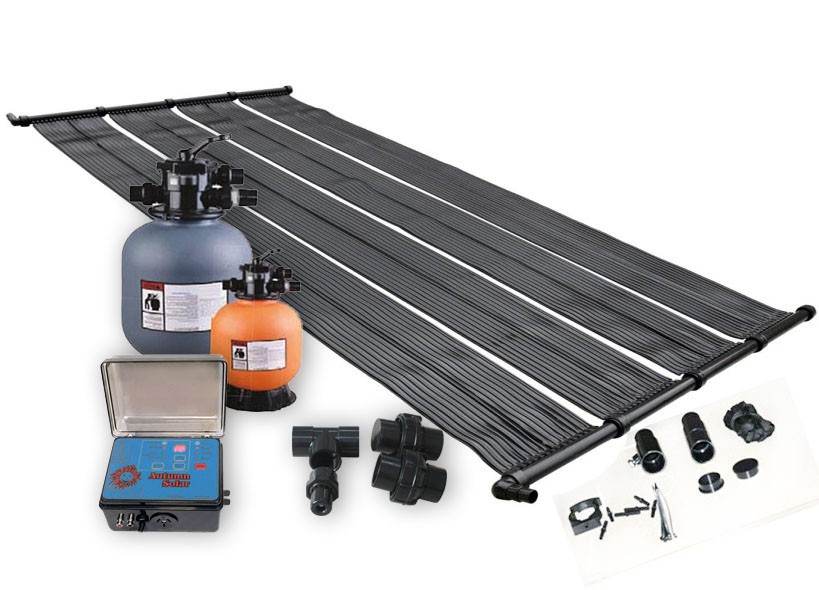

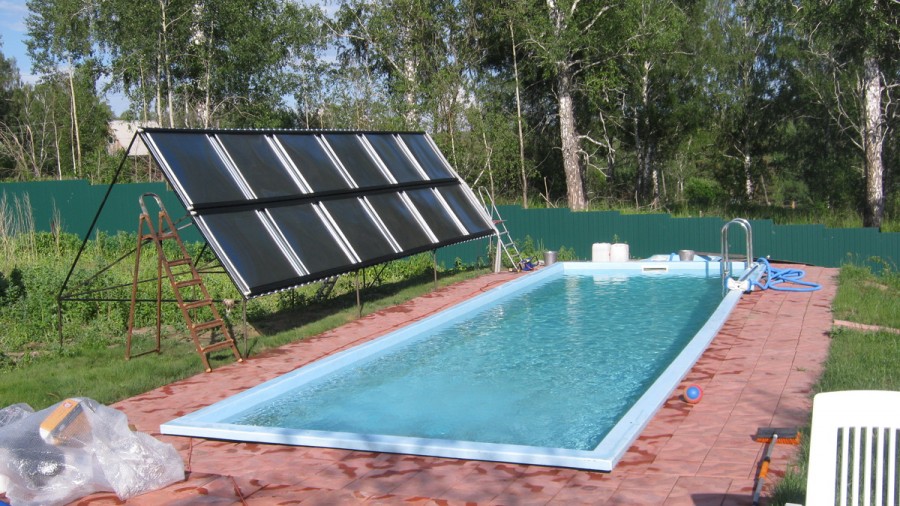

Фото солнечных коллекторов

Также рекомендуем просмотреть:

• Котлы длительного горения
• Буржуйка своими руками
• Установка полотенцесушителя
• Как прочистить дымоход
• Теплоаккумулятор для отопления
• Подогрев водопровода от замерзания
• Дымоходы для газовых котлов
• Отопление частного дома
• Печь своими руками
• Ливневая канализация
• Канализация в частном доме
• Водопровод на даче
• Трубы для отопления
• Вода в дом из колодца
• Камин своими руками
• Насос для скважины
• Монтаж дымохода
• Канализация своими руками
• Радиаторы отопления
• Печь шведка
• Теплый пол своими руками

Пожалуйста, сделайте репост

Как выбрать лучшую посудомойку?

Лучшие роботы-пылесосы с функцией влажной уборки

Данные устройства дополнительно моют половые покрытия. То есть, конструкция включает и резервуар для воды. Недостатком таких приборов является отсутствие возможности чистить ковры.

iLife W400

8.9

Рейтинг На основе отзывов покупателей (2019-2020)

Дизайн
8.3

Качество
9.2

Цена
8.4

Надежность
9.5

Отзывы
9.1

Этот робот-пылесос не просто смачивает поверхность, а делает полноценную автоматическую мойку. Прибор работает по уникальной и очень эффективной схеме – Tidal Power. Из одного резервуара на загрязненную поверхность разбрызгивается чистая вода. После того, как грязь размягчается, она убирается вращающейся щеткой и всасывается вместе с жидкостью в другую емкость. Чистка производится без разводов благодаря расположенному сзади скребку.

От падения с высоты и столкновений с препятствиями защищают специальные датчики. Модель оснащена гироскопом, пультом управления, несколькими режимами.

ПЛЮСЫ:

• Заряд на 80 минут беспрерывной работы;
• Небольшой уровень шума;
• Малый вес для данного типа роботов-пылесосов – 3,3 кг.

МИНУСЫ:

• Нет автоматического базирования;
• Высокий корпус не дает проникать под мебель.

iRobot Braava 390T

8.7

Рейтинг На основе отзывов покупателей (2019-2020)

Дизайн
9

Качество
8,6

Цена
8.9

Надежность
8.5

Отзывы
8.5

Устройство предназначено для очистки твердых покрытий. Загрязнения устраняются при помощи салфеток. Навигация через систему North Star. Специальный куб, входящий в комплект, позволяет прибору строить карту, определять свое расположение и пройденный путь.

ПЛЮСЫ:

• Низкий уровень шума;
• Небольшие размеры;
• Мягкий бампер;
• Режим очистки по периметру.

МИНУСЫ:

Не предназначен для уборки ковров.

Чертежи конструкций

Приступаем к работе

Прежде чем сооружать солнечный коллектор, необходимо произвести соответствующие расчеты и определить, как много энергии он должен производить. Но от самодельной установки ждать высокого КПД не стоит. Сориентировавшись, что его будет достаточно – можно приступать.

Работу можно поделить на несколько основных этапов:

1. Изготовить короб
2. Изготовить радиатор или теплообменник
3. Изготовить аванкамеру и накопитель
4. Собрать коллектор

Чтобы изготовить коробку под солнечный коллектор своими руками, следует заготовить обрезную доску толщиной 25-35 мм и в ширину 100-130 мм. Дно ее следует сделать текстолитовым, оснастив его ребрами. Оно также должно быть хорошо теплоизолированное при помощи пенопласта (но предпочтение отдают минеральной вате), накрытого оцинкованным листом.

Еще 4 эффективных способа альтернативного отопления дома

О которых вы можете узнать в нашей следующей статье

Подготовив короб, настает пора мастерить теплообменник. Следует придерживаться инструкции:

1. Необходимо подготовить 15 тонкостенных металлических трубок длиной 160 см и две дюймовые трубы длиной 70 см
2. В обоих утолщенных трубках сверлятся отверстия диаметра меньших трубок, в которые они будут устанавливаться. При этом нужно следить за тем, чтоб они были по одной стороне соосны, максимальный шаг между ними 4.5 см
3. Следующий этап – все трубки нужно собрать в единую конструкцию и надежно сварить
4. Теплообменник монтируется на лист оцинковки (ранее прикрепленный к коробу) и фиксируется при помощи стальных хомутов (можно сделать металлические зажимы)
5. Днище короба рекомендуют покрасить в темный цвет (например, черный) – он будет лучше поглощать солнечное тепло, но чтобы снизить тепловые потери, внешние элементы красятся белым
6. Завершить монтаж коллектора необходимо установкой покровного стекла около стенок, при этом не забыв о надежной герметизации стыков
7. Между трубками и стеклом оставляется расстояние, равное 10-12 мм

Остается соорудить накопитель под солнечный коллектор. Его роль может исполнять герметичная емкость, объем которой варьируется около 150-400 л. Если найти одну такую бочку не удается, можно сварить между собой несколько небольших.

Как и коллектор, накопительный бак основательно изолируют от потерь тепла. Остается изготовить аванкамеру – небольшой сосуд объемом 35-40 л. Он должен оснащаться падающим воду устройством (шарнирным краном).

Остается самый ответственный и важный этап – собрать коллектор воедино. Сделать это можно таким образом:

1. Вначале необходимо установить аванкамеру и накопитель. Необходимо следить, чтоб уровень жидкости в последнем был на 0.8 м ниже, чем в аванкамере. Так как воды в таких устройствах может собираться немало, необходимо продумать, каким образом они будут надежно перекрываться
2. Коллектор размещается на крыше дома. Исходя из практики, рекомендуется делать это на южной стороне, наклонив установку под углом 35-40 градусов к горизонту
3. Но нужно учитывать, что между накопителем и теплообменником расстояние не должно превышать 0.5-0.7 м, иначе потери будут слишком существенны
4. В конце должна получиться следующая последовательность: аванкамера обязана располагаться выше накопителя, последний – выше коллектора

Наступает самый ответственный этап – необходимо соединить все составляющие воедино и подключить к готовой системе водопроводную сеть. Для этого потребуется посетить магазин сантехники и приобрести необходимые фитинги, переходники, сгоны и прочую запорную арматуру. Высоконапорные участки рекомендуют соединять трубой диаметром 0.5 дюйма, низконапорные – 1 дюйм.

Введение в эксплуатацию выполняется следующим образом:

1. Установка заполняется водой посредством нижнего дренажного отверстия
2. Подсоединяется аванкамера и регулируются уровни жидкости
3. Необходимо пройтись вдоль системы и проверить, чтобы не было утечек
4. Все готово к повседневной эксплуатации

Принцип работы и разновидности

Коллекторы улавливают инфракрасную энергию и превращают в тепловую – попросту говоря, солнце нагревает их поверхность. Затем эта энергия передаётся теплоносителю. Это основа, так функционирует любой солнечный коллектор, а тонкости уже будут зависеть от его вида. Разделяют их в первую очередь по типу конструкции, на плоские и вакуумные.

Сразу бросающаяся в глаза часть плоского коллектора – панель, поглощающая свет. Она находится под защитным покрытием и может быть выкрашена чёрной краской, часто на её поверхность наносят составы, повышающие эффективность работы. Ещё одна важная часть, спрятанная от глаз – система трубок для теплоносителя.

Конструкция плоского коллектора довольно проста, так что он надёжен и неприхотлив, при этом относительно недорог – стоимость в разы снизилась в последние 5-7 лет. Из-за этого чаще всего предпочтение отдают именно ему. Такие коллекторы могут работать весь год, но, если летом превосходят вакуумные по производительности, то в холодное время начинают уступать.

Вакуумный коллектор сложнее по конструкции. Это ряд вакуумных трубок, внутри которых расположены тепловые трубки. Свет проходит сквозь прозрачную поверхность верхних трубок, а вакуум, которым они заполнены, сокращает теплопотери на 95-97%. Внутренние трубки покрыты специальным составом для более эффективного улавливания энергии. Теплоноситель при нагревании превращается в газ, поднимается в верхнюю часть трубки и отдаёт тепло, после чего конденсируется и возвращается вниз, вновь нагревается, становится газом – и так далее.

В сравнении с плоским коллектором вакуумный уступает по КПД, при этом превосходя его по габаритам и весу, зато гораздо лучше показывает себя в холодное время года. Для него не станут помехой ни плохая освещённость, ни низкие температуры. Это делает вакуумные коллекторы очень полезными для сложных климатических условий, но они существенно дороже плоских.

Окупаемость

Окупаемость затрат на оборудование целесообразно рассматривать при круглогодичной эксплуатации и применении для отопления, получения горячей воды для повседневных нужд.

Расходы при сезонном использовании начнут возвращаться сразу, особенно если коллектор установлен на даче и служит больше для выработки горячей воды. В этом случае будет больше интересовать соотношение «цена — производительность». На одного члена семьи будет достаточно около 1,5м² площади плоского коллектора.

Горячая вода очень необходима тем семьям, у которых есть маленькие дети и тут, гелиоустановка очень пригодится. Но и остальным члена семьи будет приятно принять горячий душ после праведных трудов на своём участке. Значительно облегчится мытьё посуды и стирка вещей. Поэтому вопрос об окупаемости можно перефразировать в вопрос необходимости солнечного коллектора для получения горячей воды.

Этапы:

1. Определение количества солнечной тепловой энергии в месте расположения дома. Такие данные можно найти в справочной литературе, интернете, но более точные сведения имеются в местных метеослужбах. Причём, они располагают многолетними наблюдениями, поэтому можно вычислить среднее значение, которое использовать в своих дальнейших расчётах.
2. Уточняются зоны, где будет производиться отопление, — сами понимаете, что сени, кладовки и подобные хозяйственные помещения обогревать не целесообразно. Но, — детские комнаты потребуют более тщательного нагрева, нежели кухня или гостиная.
3. Примерная полезная площадь коллектора для отопления 1м² помещения составляет 0,4–0,5м². Эта цифра приведена для умеренных широт. На юге потребуется около 0,2–0,3м², в северных областях 0,6–0,8м². Уже из этих цифр видно, что гелиоустановку в местах с суровым климатом, можно использовать как вспомогательный источник тепла, иначе затраты на оборудование окажутся очень большими.
4. Для отопления 100м² площади дома в средних широтах понадобится трубчатый коллектор с эффективной площадью 40–60м². Полный комплект (оборудование отечественное), включая два бака по 300 литров, насосы и систему управления, вместе с монтажом стоит около 450000 рублей.
5. На 100м² в течение года необходимо около 120000МДж тепла.

Усреднённая стоимость тепловой энергии:

• газовый котёл, — около 0,35–0,40руб. за 1МДж тепла, в год 42000–48000руб;
• электрокотёл, — примерно 0,9–1,10руб за 1МДж тепловой энергии, в год 108000–132000руб;
• гелиоэнергия, — почти бесплатно, только расходы на питание электронасоса, — за год набежит 5000–6000руб.

Средняя стоимость газового котла с установкой составит около 350000 рублей, электрокотла – 10000 рублей.

За 20 лет общие расходы составят:

• газовое отопление, 20лет * 42000руб/год + 350000руб = 1190000руб.;
• электрокотёл, 20лет * 108000руб/год + 10000руб. = 2170000руб.;
• гелиоустановка, 20лет * 6000руб/год + 450000руб = 570000руб.

Видно, что прошествии 6–8лет солнечный коллектор вернёт деньги и начёт экономить. Но были взяты идеальные условия, к тому же, не учитывалось потребление горячей воды на повседневные нужды. С учётом всех факторов, реальный срок окупаемости для средних широт наступит через 11–12лет.

Большой минус гелиоустановки – это большие одноразовые финансовые вложения. Снизить их поможет поэтапное добавление секций коллекторов, но тогда при проектировании системы отопления, необходимо предусмотреть это в общей конструкции.

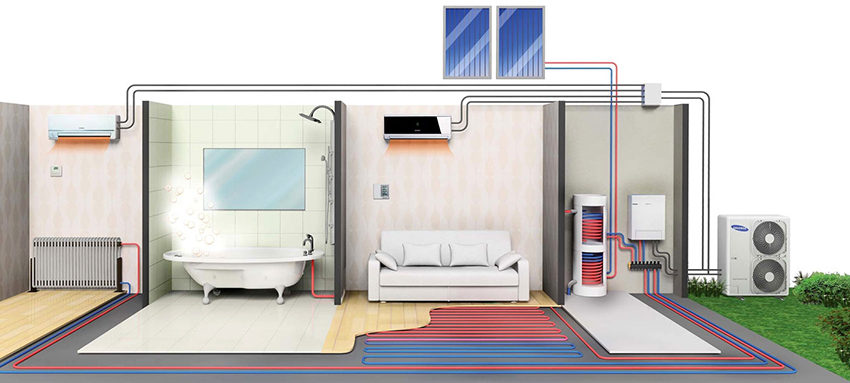

В принципе, использование солнечного излучения для обогрева дома и получения горячего водоснабжения, на современном этапе развития технологий оправдано для нескольких случаев:

применение солнечных коллекторов плоского типа для сезонной эксплуатации на садово-дачных участках;

вакуумная конструкция сможет обеспечить теплом весь дом в условиях достаточно мягкого климата, для умеренных и северных широт такой вид отопления целесообразно рассматривать в качестве вспомогательного, из-за достаточно дорогостоящего оборудования;

очень хорошо солнечный коллектор любого типа сочетается с геотермальным отоплением, — летом он может давать тепло в грунт, который будет его аккумулировать и отдавать зимой.

www.ekopower.ru

Вывод

Солнечный коллектор – изобретение современной науки, вызывающее множество любопытства и споров.

Об абсолютном переходе на подобные установки говорить рано. При этом разумные доводы в сторону использования такого метода генерации тепла, безусловно, присутствуют.

В условиях истощения ресурсов природы коллекторы солнечного света становятся все актуальнее. Технология продолжает идти по пути развития, совершенствования, распространения в массы.

Производство гелиосистем набирает обороты. Количество моделей на разные потребности увеличивается. Даже при обширных сомнениях народа в таком отоплении, ниша растет и занимает все более устойчивые позиции.
