Установка счетчика электроэнергии в частном доме: нюансы процедуры и практические советы по монтажу

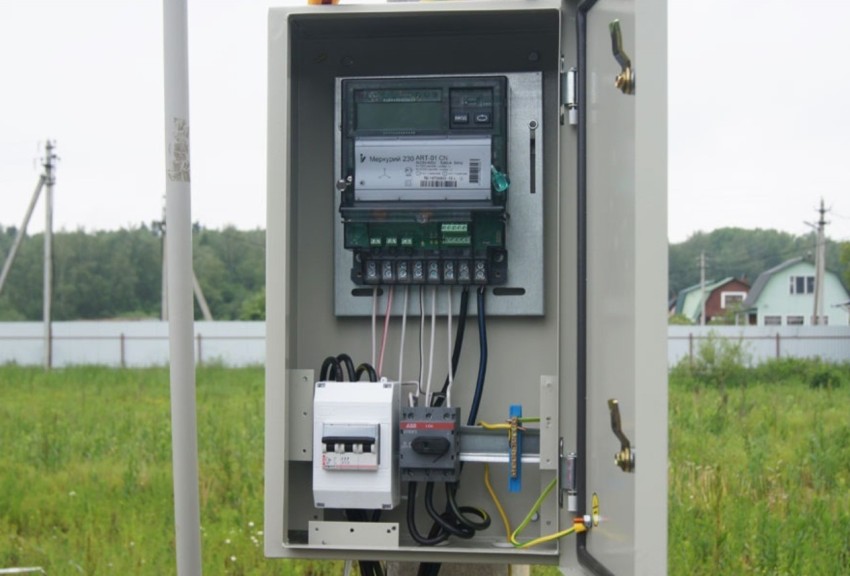

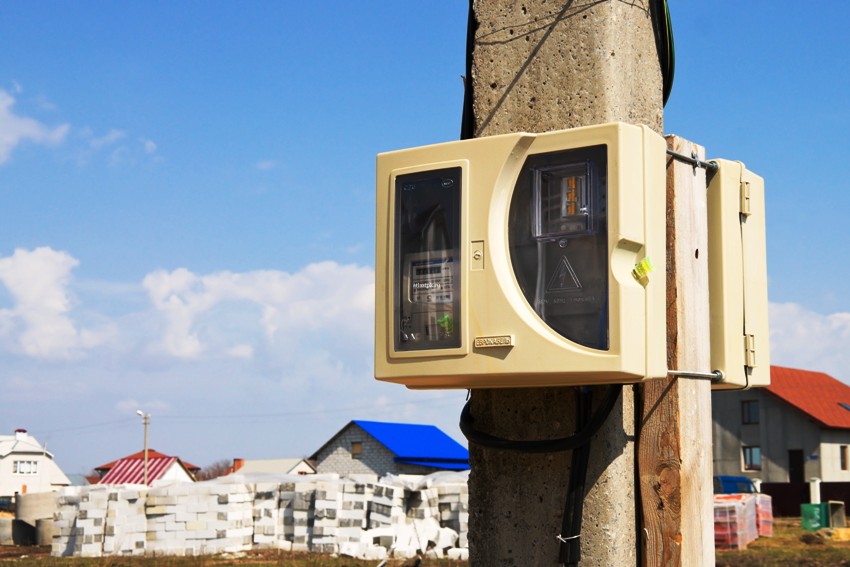

Электросчетчик на столбе: особенности размещения и подключения

В последние годы очень часто используется вариант установки электрических счетчиков на столбе на улице. Это особенно удобно для работников компании энергообеспечения при снятии показателей. В частном доме, если счетчик расположен внутри, снять показания можно только в случае присутствия его жильцов. При размещении прибора на улице дело обстоит иначе.

Рассмотрим некоторые особенности расположения счетчика учета электроэнергии на столбе:

1. Возможность установить приборы учета электроэнергии на уличном столбе имеет каждый, у кого есть навыки в работе с электричеством. Тем не менее право подключить к устройству электричество разрешено исключительно представителям поставщика электроэнергии.
2. Если счетчик электричества вне помещения, а именно на уличном столбе, устанавливают представители электросетей, то к потребителю претензий появиться не должно. Еще перед началом монтажных работ готовятся документы, в которых указываются требования к установке определенного учетного прибора и граница балансовой принадлежности.
3. Установка счетчика электроэнергии на столбе производится исключительно в случае согласия собственника прибора учета. В частных домах граница балансовой принадлежности проходит не внутри помещений, а на улице. При этом точное место должно быть определено соответствующей техдокументацией.

Монтаж счетчика на столбе производится только в том случае, если есть согласие собственника прибора учета

Этапы установки счетчиков на столбе: особенности процесса

На первом этапе установки нужно согласовать конкретное место размещения электросчетчика на уличном столбе. Главным условием является оптимальное расположение прибора от уровня земли. Согласно норме он должен находиться на высоте от 0,8 м до 1,7 м. В некоторых случаях, например, чтобы исключить вероятность вандализма, счетчики монтируют на высоте более 2,5 м.

Такое их расположение не очень удобно для работы сотрудников электросети, так как снять показатели на предполагаемой высоте крайне неудобно и практически нереально.

Электрический счетчик должен находиться на высоте от 0,8 м до 1,7 м

Чтобы осуществить установку счетчика на столбе, необходимо выполнить следующие действия:

1. Входная линия обязательно обесточивается. Организация, которая поставляет энергию, дает согласие на выполнение данного процесса.
2. Нужно обеспечить заземление. Это условие направлено на то, чтобы все имеющиеся в доме электроприборы безопасно продолжали работать.
3. Подсоединение проводов. Электрические провода сначала подключаются к автоматическому выключателю защиты, после чего их следует подсоединить к электросчетчику.
4. Подключается разводка. Вся разводка в доме выполняется на последнем этапе.
5. Опломбирование прибора. После установки счетчика электроэнергии на столбе нужно пригласить работников энергосети для того, чтобы они опломбировали прибор и взяли его на учет.

Какой счетчик выбрать?

Выбор счетчика электронного или индукционного зависит от потребительских способностей. Для начала необходимо определиться с классом точности. Класс 0,5-1 значительно дороже, нежели 2,0. Для бытовых нужд достаточно класс точности 2,0. Счетчики с высоким классом необходимы только на промышленных предприятиях

Для снижения себестоимости прибора учета производители ставят более дешевые комплектующие, поэтому не стоит заострять внимание на самые дешевые счетчики, т. к

электроэнергия должна учитываться точно и без помех.

Популярные производители

Существую три основных производителя, выпускающих качественную продукцию учета электрической энергии.

К ним относятся:

1. Меркурий. Он выпускает такие модели, как 201 и 200. Модель 200 предназначена больше для промышленных целей. Меркурий в рейтинге заработал 9,6 балла из 10.
2. Энергомера. Этот производитель занимает второе место в рейтинге 9,4 балла из 10. Он производит модели 101 и 102. Последняя модель 102 предназначена для установки на промышленных предприятиях.
3. Нева. Производитель выпускает модель 103 1so, предназначена для бытовых целей и установки на улице.

Организационные мероприятия

Первым делом необходимо заключить договор на поставку Вам электрической энергии с местным поставщиком, с оформлением документов и договора на получение расчетного счета для оплаты за потребленную энергию. Снабжающая организация выдает техническую документацию в которой указывают тип электросчетчика, автомат защиты ввода, сечение и длину провода, тип или название монтажной панели или бокса.

Для того чтобы вновь установленный электросчетчик был допущен в эксплуатацию, необходимо самому написать заявление в офисе снабжающей организации, или отправить письмом с подтверждением о получении на адрес этой компании.

В заявлении указывается:

1. Фамилия Имя Отчество заявителя, с которым был заключен договор на поставку электроэнергии.
2. Номер договора или лицевого счета, открытого в снабжающей компании на имя заявителя.
3. Точный адрес и контактные телефоны заявителя.

После установки электросчетчика и подсоединения к сети производят ввод в эксплуатацию, который в свою очередь осуществляется составлением документов представителем электросетевой компании о результатах осмотра и проверки правильности схемы подсоединения. Образец заполнения акта предоставлен на фото ниже:

Также в акте указывается обязательно:

• тип и номер счетчика;
• начальные показания;
• номер установленной пломбы.

С даты, указанной в оформленных документах, будут происходить расчеты за потребленную электроэнергию. Только представители энергокомпании, поставляющей вам электроэнергию, с которой у вас оформлен договор и открыт счет, имеют право на составление акта и пломбировку электросчетчика.

Это интересно: Как выбрать мотопомпу бензиновую — излагаем в общих чертах

Рекомендации по выбору

1. Однофазные счетчики не могут использоваться для работы в сети трехфазного напряжения. Однако, трехфазные варианты исполнения могут подключаться к бытовой сети, но их высокая стоимость делает подобный выбор экономически невыгодным.
2. Выбор оборудования всегда проводится по показателю номинальной частоты и силе напряжения. Как правило, эти показатели 220 В и 380 В, а также 50 Гц. Для применения в промышленности могут приобретаться и другие варианты исполнения.
3. Класс точности может варьировать в довольно большом диапазоне. Чем меньше погрешность, тем более точные измерения. Для моделей, которые устанавливаются в доме, класс точности составляет 2.
4. Количество тарифов. Если электричество подается по постоянному тарифу, то экономически выгодно приобретать однотарифные варианты исполнения.
5. Номинальный и максимальный ток при нагрузке. Не стоит забывать о том, что измерительное устройство может функционировать исключительно при определенной силе тока. Ранее устанавливались электросчетчики с номинальным током до 5А, однако, сегодня большое распространение получило мощная бытовая техника, которая значительно увеличивает нагрузку на сеть.
6. Если устройство будет устанавливаться в специальном боксе, то имеют значение размеры конструкции.
7. Интервал между проверками может составлять 10−16 лет при сроке службы менее 30 лет. Рекомендуется выбирать оборудование, которое требует редкое обслуживание.
8. Диапазон рабочих температур — довольно важная характеристика, особенности если счетчик будет устанавливаться снаружи дома. Слишком низкая температура может привести к неисправности некоторых моделей.

При желании можно провести установку индукционных счетчиков, но постепенно их количество в эксплуатации существенно снижается.

Следует воспользоваться этой услугой и провести установку соответствующего счетчика. За счет применения разных расценок можно существенно снизить расходы на электроэнергии.

Порядок согласования

Перед тем как обратиться в обслуживающую компанию, проверьте, в нормальном ли состоянии электропроводка в доме. Если есть проблемы, то лучше их самостоятельно устранить. Если во время проведения замены счетчика энергетики выявляют грубые нарушения, то штрафа не избежать.

Собрав все необходимые документы, надо обратиться в управляющую компанию. В договоре посмотрите, кто взял счетчик на баланс, это может быть управляющая компания или владелец дома.

Замена может быть плановой или неплановой, но в любом случае она регистрируется в энергетической компании, поэтому надо обязательно соблюдать порядок действий.

Электросчетчик в щитке

Заявление о необходимости замены электросчетчика регистрируется в компании, ждать придется несколько дней, пока оно будет внесено в государственный реестр. После этого в энергетической компании надо взять справку, по которой вы сможете купить новый счетчик или же его можно купить в обслуживающей компании.

Нюансы подключения и техника безопасности

Нельзя заменять двухполюсный автоматический выключатель двумя однополюсными. Если после счетчика электроэнергии установлены несколько линий нагрузки, у которых есть защита, установка общего устройства защиты не требуется.

Провода закрепляются так, чтобы изоляция не попадала под прижимную пластину. Также оголенная часть не должна выступать из-под нее. Если в щите нет дин-рейки, ее можно приобрести и установить самому.

При самостоятельном подключении электротехнических устройств нужно соблюдать следующие правила техники безопасности:

1. Подключение счетчика и автоматов, а также всей электрики производится при отключенном напряжении.
2. Входной питающий кабель подключается последним. Сначала к щитку подсоединяют устройства нагрузки.
3. Подключение приборов происходит согласно схеме, с учетом расцветки жил.
4. Диаметр провода между автоматами ввода и нагрузки должен быть больше, чем у кабелей ввода и разводки по помещению.
5. Для того чтобы обеспечить хороший контакт, следует плотно прикрутить прижимную планку.
6. Медные и алюминиевые кабели несовместимы между собой, т.к. имеют разные параметры. Их нельзя соединять их между собой.
7. Кроме электросчетчика, подключение УЗО является необходимым условием для защиты человека.

Далее подается электрический ток. При правильном подключении все приборы должны заработать.

Частые ошибки

При монтаже электрики нужно быть предельно внимательным. Просчет может привести к тому, что устройство сгорит или перегреется. Какая-то часть оборудования может не включаться и т.п.

Чаще всего это происходит по следующим причинам:

• некачественные комплектующие (розетки, выключатели и т.п.);
• неправильное подсоединение;
• неверный расчет сечения кабеля и мощности автоматов;
• плохой контакт и использование скрутки для подключения проводов;
• отсутствие запаса по мощности.

Чтобы избежать подобных недочетов, следует соблюдать в точности схему установки счетчика, учитывая цвет жил. Лучше покупать комплектующие проверенных производителей.

Для правильного определения сечения кабеля нужно подсчитать мощность всех подключаемых устройств нагрузки, умножить ее на 0,8 (поскольку не все приборы будут работать одновременно) и воспользоваться таблицей характеристик кабеля:

Поскольку количество подключаемых устройств со временем может меняться, необходимо делать запас по мощности.

После правильного подключения счетчика (с соблюдением всех норм и правил ПУЭ) нужно вызвать представителей энергоснабжающей организации для сдачи его в эксплуатацию и опломбировки. Только после приемки щитка можно пользоваться электричеством.

Советы специалистов

Перед началом работы, получаем разрешение на выполнение работ по монтажу. Надежно закрепляйте прибор и электрический щит. Приобретая провода, следует учитывать сечение подающего провода. Для проведения работ, лучший материал сердечника – медь. Следить за правильной разводкой проводов при монтаже.

По окончании работ, обязательно провести прием и опломбирование прибора учета. До этого момента, берется оплата за каждого члена семьи. А это накладно. Самое главное правило, отключить электроэнергию, на все время работы. Не проводить любые работы под напряжением.

Пускай в Вашем доме всегда будет светло и радостно.

Демонтаж старого счетчика

Аккуратно откручиваем клеммы и сам счетчик. При этом надо особенно бережно обходиться с подходящими к счетчику проводами, если не планируется их менять. Эти провода нам ещё предстоит прикручивать к новому счетчику.

Видим гетинаксовую пластину, прикрученную к стене:

Демонтаж старого электросчетчика СО-5. Насверлены отверстия – неужели для вентиляции?

Откручиваем пластину, аккуратно вытаскивая провода. Провода перед этим лучше пометить маркером, чтобы потом особенно не задумываться, что откуда и куда. Я обычно фазу мечу черным цветом.

Провода к электросчетчику

Провода коротковаты, а дополнительные контакты нам ни к чему. Поэтому надо будет постараться монтаж счетчика сделать выше на несколько сантиметров. Старый счетчик (и пломбу!) ни в коем случае не выбрасываем, он будет нужен хозяину квартиры при переоформлении документов.

Основные правила подключения трехфазного счетчика

Счетчик должен быть защищенным от воздействия внешней среды. Для этого его помещают в специальную большую металлическую коробку. На сегодняшний день короб делают из негорючего пластика. Обязательным условием является герметичность и наличие окошка напротив табло, чтобы можно было легко совершать контроль над потреблением электроэнергии и снимать показатели.

Подробный план установки трехфазного счетчика.Источник electroazbuka.ru

Закрепляется устройство на высоте от одного до полутора метра. Для подключения используют исключительно медную проводку, сечение которой должно полностью соответствовать поступающей нагрузке.

Небольшие проводки, служащие переходником от счетчика к выключателю выбирают с цельной, неповрежденной изоляцией, прямые и без дополнительных ответвлений.

Монтирование трехфазного счетчика делают на улице. Его можно прикрепить к столбу или на стену дома. Включатели, с помощью которых поставляется энергия к точкам потребления необходимо поместить в другой коробке и находиться в помещении.

Как выглядит схема подключения счетчика, смотрите в видео:

Как правильно подключить трехфазный счетчик

Трехфазные счетчики отличаются от однофазных тем, что к ним подключается большее количество контактных проводов. Каждая фаза и ноль имеет свой вход и выход, которые размещаются попарно. Происходит подсоединение следующим образом: первая фаза имеет вход, прономерованный цифрой 1, выход – цифрой 2, вторая фаза 3 и 4 соответственно, третья – 5 и 6, ноль 7 и 8.

Так выглядит установленный трехфазный счетчик.Источник izhevsk.ru

Подключение проводится аналогично, как и у однофазного устройства, и вас не должно смущать большое количество проводов. С каждого провода снимается изоляционный слой. Зачищенные концы выравниваются, вставляются в контактные углубления и фиксируются болтами.

После того, как будут подсоединены все провода, устанавливается приспособление, автоматически защищающее усадьбу от возникновений короткого замыкания и возгорания. От трехфазного счетчика можно отводить как двужильные, четырехжильные кабеля, благодаря чему в частном доме можно обойтись всего лишь одним контролирующим прибором.

Советы по эксплуатации счетчика

Устанавливая счетчик на улице нужно помнить, что в данном случае он может неверно показывать количество потребляемой энергии. Это зависит от некоторых факторов, а именно:

• при низкой температуре;
• при повышенной влажности;
• при попадании прямых солнечных лучей.

Чтобы не допустить подобных погрешностей, нужно правильно выбрать место для установки, поместить устройство в защитный бокс и обязательно утеплять в зимнее время.

Счетчик, установленный на улице.Источник nord-camping.ru

При неправильном подключении счетчик может иметь самоход. Чтобы проверить это, необходимо полностью отключить все электроприборы, выключить освещение и автоматы. Отключить всею электротехнику от розеток. После этого проследить за табло устройства. Если счетчик продолжает считать и цифры медленно сменяют друг друга, это значит, что у прибора есть самоход. В этом случае нужно немедленно обратиться в организацию энергоснабжения.

Чтобы обеспечить свободный доступ представителям компании энергоснабжения, прибор контроля лучше всего установить на лестничной площадке. Кроме того, ответственность за сохранность устройства будет нести компания, которая обслуживает ваш дом.

Если постает вопрос, какой счетчик лучше выбрать – однофазный или трехфазный, нужно принять во внимание, где именно он будет устанавливаться. Если это квартира, то соответственно все приборы, которыми пользуются легко работают от однофазного питания

Соответственно устанавливается и однофазный прибор.

Обслуживание электросчетчиков.Источник grani21.ru

В индивидуальном хозяйстве часто используют трехфазное питание. Но, поскольку от трехфазного счетчика можно провести и однофазный кабель, то экономичнее будет подсоединять трехфазный прибор.

Об обслуживании и неисправностях счетчика в видео:

В заключение

Замена счетчиков может проводиться и своими силами, но при этом обязательно нужно получить разрешение на проведение подобных работ в организации, обслуживающей электроснабжение по вашему месту проживания. В противном случае, при каких-либо допущенных неточностях можно материально пострадать.

Тонкости проводимой работы

Рассматривая то, как подключить счетчик электроэнергии однофазный и автоматы, следует учитывать, что измерительное оборудование должно быть опломбировано. При нарушении целостности пломбы могут быть наложены штрафные санкции. Это связано с тем, что при вскрытии конструкции электросчетчика есть возможность изменить показания или выполнить подключение напрямую, в обход измерительного оборудования.

К тонкостям проводимой работы можно отнести следующие моменты:

1. Для начала подбирается место, где будет установлено оборудование. В многоквартирных домах, как правило, на общей лестничной площадке есть распределительный шкаф, где и устанавливаются автоматы с измерительными счетчиками. Владельцы загородных домов проводят установку оборудования в специальном боксе, который обладает высокими изоляционными качествами.
2. Модульное оборудование устанавливается на DIN-рейку. При отсутствии DIN-рейки крепление проводится за другие отверстия в корпусе. Стоит учитывать, что небольшое окошко, предназначенное для считывания показаний, не рассчитано на серьезное механическое воздействие.
3. Как правило, перед измерительным прибором устанавливается автомат. Он предназначается для проведения различных работ с электросетью в помещении, защищает потребителей от длительных перегрузок и короткого замыкания. Для бытовой сети энергоснабжения подходят двухполюсные автоматы. Кроме этого, могут устанавливаться и другие приборы, предназначенные для распределения электроэнергии и защиты людей, оборудования от короткого замыкания: автоматические выключатели, устройства защитного выключения.
4. При креплении на DIN -рейку проводится коммутация всего оборудования. Для этого применяется провод, диаметр которого соответствует расчетной предельной нагрузке.
5. Применяемые алюминиевые провода характеризуются тем, что могут изменять свой диаметральный размер в месте подключения. Это связано с низкой температурой плавления и несущественным нагревом жилы во время прохождения электроэнергии. Именно поэтому рекомендуется время от времени проводим поджимание винтов. При затяжке нельзя прилагать усилие, которое может привести к срыву резьбы.
6. После коммутации всех соединений проверяется правильность проведенных монтажных работ, после чего при выключенных автоматах проводится подключения к питающей сети. На этом этапе не рекомендуется включать в сеть нагрузку.

Заключительным этапом является опломбировка конструкции счетчика.

Полезное видео

Порядок действий

Процедура замены счетчика электроэнергии имеет четкую последовательность и происходит в несколько этапов.

Для начала необходимо оформить заявку и вызвать специалиста из обслуживающей компании. После этого происходит демонтаж прежнего и установка нового прибора. Затем на счетчик устанавливается пломба. В завершении оформляется акт о замене прибора.

Вызов специалиста

Чтобы инициировать начало процедуры, собственник обязан обратиться в компанию, которая поставляет электроэнергию. Для этого необходимо оформить заявление.

В тексте обращения указывается следующее:

1. Название, адрес обслуживающей компании и данные её руководителя.
2. Сведения об инициаторе – фамилия, имя, отчество, место жительства, контактный телефон, число, месяц, год выдачи, а также серия и номер паспорта, электронная почта, при её наличии.
3. Причины замены прибора.
4. Предъявляемые технические требования.
5. Адрес установки.
6. Перечень прилагаемой документации.
7. Дата заявления и подпись инициатора.

При явке человек должен иметь при себе документ, удостоверяющий личность, а также подтверждение законности владения жильем – свидетельство о праве собственности или наследования, договор купли-продажи, дарения, мены. Также инициатор должен будет оплатить работы и представить квитанцию о внесении денежных средств.

На практике информационный пакет инициатор доставляет самостоятельно. Однако допускается использование услуг законного представителя. Последний обязан будет иметь на руках доверенность, которая подтверждает его полномочия на совершение сделки. Впоследствии между инициатором и обслуживающей компанией заключается договор о замене счетчика. На основании такого документа стороны определяют дату выполнения работ.

Установка прибора

В назначенное время специалист обслуживающей компании обязан явиться по адресу установки оборудования. При себе он должен иметь удостоверение, а также документ, подтверждающий право на осуществление такого вида работ, поскольку стоимость счетчиков электроэнергии достаточно высока.

Менять прибор необходимо с использованием специальных инструментов, которые соответствуют всем требованиям безопасности. Для начала отключается все электричество и демонтируется старый счетчик. После этого устанавливается новый. По завершении работ специалист обязан запустить его. Это делается, чтобы удостовериться в нормальном функционировании прибора.

Пломбирование

После того как прибор был установлен, его необходимо опломбировать.

Это нужно, чтобы исключить несанкционированное вмешательство в работу счетчика с целью фальсификации показаний. Пломбу вправе устанавливать только специалист обслуживающей компании. Такая услуга оказывается на безвозмездной основе. Это правило установлено пунктом 8 Постановления Правительства РФ от 4 мая 2012 года № 442 «О функционировании розничных рынков электрической энергии, полном и (или) частичном ограничении режима потребления электрической энергии».

Составление акта

В завершении процедуры оформляется акт о замене электросчетчика. В тексте документа должно быть указано:

1. Дата и место оформления.
2. Сведения о сторонах сделки – название обслуживающей компании, фамилия, имя, отчество инициатора, адреса обеих участников. Здесь также указываются данные и должность специалиста, который производил замену.
3. Место установки прибора.
4. Технические характеристики старого и нового счетчиков.
5. Качество выполненных работ.
6. Проверка работоспособности.
7. Момент введения счетчика в эксплуатацию.
8. Номер установленной пломбы.
9. Согласие заказчика с показаниями и работоспособностью прибора, а также ответственность за его сохранность и целостность.
10. Количество экземпляров акта.
11. Подписи сторон.

Как правило, акт составляется в двух экземплярах, по одному для каждого участника сделки и заверяется печатью обслуживающей компании.

Советы и рекомендации электриков

Необходимо помнить что, выполняя монтаж электрических устройств и приборов, которые питаются от сети 220/380 В необходимо строго придерживаться правил техники безопасности. Ни в коем случае нельзя приступать к выполнению работ без предварительной проверки отключения напряжения и блокировки его включения без вашего ведома. Также нужно проверить, не повреждена ли изоляция рукояток инструментов. Для этого достаточно тщательного визуального осмотра. Не забудьте также о внимательном просмотре предоставленного ниже видео ролика, в котором подробно рассказано обо всех основных моментах монтажа электросчетчиков.

Схема однофазного счетчика. Подключение счетчика.

Схема однофазного счетчика достаточно проста. В данной статье я расскажу вам, как подключить однофазный счетчик. Я уже писал ранее, как правильно выбрать электросчетчик для дома, квартиры . Теперь после покупки счетчика, стоит новая задача – подключить однофазный счетчик к электросети.

Однофазные счетчики для домов и квартир, изготавливают прямого включения, т.е. без дополнительных понижающих трансформаторов тока.

Ничего сложного в подключении однофазного счетчика нет, перед установкой счетчика внимательно изучите документацию, инструкции, примеры подключения схем однофазного счетчика и т.д.. Чтобы правильно подключить однофазный счетчик, нам, в первую очередь, понадобится схема однофазного счетчика, которую можно отыскать:

документация, которой комплектуется электросчетчик – это паспорт, инструкция или формуляр на счетчик, где указываются все характеристики, заводской номер, даты выпуска и поверки счетчика, и конечно — сама схема однофазного счетчика;

дополнительно в комплект документов на счетчик может входить и руководство по эксплуатации, в котором также будет указана схема однофазного счетчика;

в обязательном порядке, на обратной стороне клеммной крышки любого электросчетчика, будет нанесена схема однофазного счетчика;

ну и конечно, схема однофазного счетчика найдется в интернете.

Изучив схему однофазного счетчика «на бумаге», обратимся непосредственно к самому электросчетчику.

Простой однофазный счетчик имеет 4 контакта на клеммной колодке:

• клемма №1 – ввод фазы от внешней сети (к дому или квартире)
• клемма №2 – выход фазы (внутрь дома или квартиры)
• клемма №3 — ввод нуля от внешней сети (к дому или квартире)
• клемма №4 — выход нуля (внутрь дома или квартиры)

В такой же последовательности и подключаем провода к контактам нашего однофазного электросчетчика, не забыв, отключить автомат, пробки или рубильник, который установлен перед однофазным электросчетчиком, если у вас вводной кабель (провод) сразу приходит на счетчик, в этом случае, необходимо отключать линию.

При замене старого однофазного электросчетчика, если вы решили заменить его самостоятельно или позвали друга-соседа-электрика, как минимум, сделайте звонок в вашу сетевую компанию, управляющую компанию, ТСЖ и узнайте, что нужно сделать, чтобы заменить однофазный счетчик. Главный вопрос — кто будет срывать пломбу со старого счетчика.

Если вы сорвете пломбу со старого электросчетчика, и установите новый, и только лишь после этого сообщите об этом в электросети, могут возникнуть серьезные проблемы. Вас могут обвинить в воровстве электроэнергии (сорвана пломба) и выставят крупный штраф.

Подключаем однофазный счетчик

Пришло время узнать точно, как установить электросчетчики в гараже своими руками правильно. Начнем с однофазного прибора. Для начала взгляните на схему. Здесь указано, каким образом подключить напряжение сети непосредственно к клеммам счетчика. Затем уже идет раздача тока потребителям, где он обеспечивает работу оборудования, осветительных приборов.

Как только по проводам начинает идти ток, напряжение вращает диск механического электросчетчика. Схема расположения клемм одинаковая, хотя моделей счетчиков очень много. Клеммы располагаются на лицевой панели, внизу. Считают клеммы от левого края, где и находится самая первая клемма. К первой клемме подключают фазный провод входа, ко второй – нагрузочный. Он затем идет на УЗО с автоматами.

Главный автомат устанавливают перед счетчиком. Он может отключить все приборы, вне зависимости от применения. После электросчетчика присоединяют общее УЗО.

Алгоритм работы

Теперь рассмотрим алгоритм монтажа и подключения счетчика.

В первую очередь надо сделать разметку места, произвести монтаж щитка. Оптимальная высота – 1,5 – 1,7 м. К стене щиток надо надежно прикрепить дюбелями. Положение должно быть строго горизонтальным, что определяют с помощью уровня.
Счетчик монтируется в щитке. Рядом устанавливаются автоматы, шины с предохранителями, а также УЗО. Модули фиксируют специальными деталями. Желательно монтировать автомат ввода в особом боксе. Туда проводят кабель, СИП. Затем система пломбируется службой электроснабжения

Обратите внимание! Только соответствующие официальные структуры могут производить пломбировка. Туда и надо обращаться

В противном случае пломба признается недействительной.
Соединения монтируются изолированным медным проводом с диаметром минимум в 2,4 мм. От алюминиевого кабеля лучше отказаться.
Концы зачищаются.
СИП от внешней сети подключается на автомат ввода. Правда, СИП проводят по воздуху. Если вы желаете скрыть кабель под землей, вам понадобится провод ВВГнг.
Фазу подключают к левому верхнему контакту. Ноль выводится на правый контакт.
Для модульного оборудования нужен провод ПВ-1.
Специальные гребенки вам нужны для монтажа перемычек на УЗО и автоматы.
Обратите внимание: клемма в современных моделях электросчетчиков имеет 2 винта. Их необходимо хорошо затягивать, поскольку ненадежные соединения начнут подгорать из-за нагрузок.
Делайте с запасом кабели вывода и ввода. Это позволит без проблем и дополнительных соединений делать монтаж повторно. При этом резко загибать провода нельзя, чтобы не повредит изоляцию и сами жилы.

Когда вся схема собрана, нужно ее протестировать.

Законна ли самостоятельная установка электросчетчика

С монтажом прибора учета электроэнергии можно без особых проблем справиться своими силами. Но прежде чем вы возьметесь за дело, нужно обязательно получить разрешения соответствующих служб. С этой целью обратитесь в местное подразделение сетевого провайдера с заявлением о том, чтобы вам выдали техническое задание на проведение работы. В этой же организации вы сможете заключить необходимые договора.

Согласно действующим нормативным актам, владелец дома может установить электросчетчики в пределах мощности своих потребительских сетей. Самым лучшим местом расположения электросчетчика станет отапливаемый распределительный считок в квартире. Но в последние годы было предъявлено требование о том, чтобы электросчетчик монтировался только за пределами квартиры, и у представителей проверяющих организаций оставался свободный к ним доступ.

Также представитель местной энергетической компании может потребовать, чтобы электросчетчик был смонтирован на внешней стене здания. Каждый из предложенных вариантов можно всегда обсудить индивидуально. Для владельцев квартир, предъявляются требования размещения электросчетчика в общем электросчитке на площадке этажа.

Официальная версия энергетических компаний, по которой они вынуждают владельцев домов монтировать электросчетчики на уличных столбах — обеспечение беспрепятственного доступа сотрудников компании к прибору учета электроэнергии с целью снятия показаний и осуществления текущего ремонта.

По негласной версии, вынуждая монтировать электросчетчики за пределами жилого помещения, поставщики энергоресурсов пытаются любыми способами предотвратить попытки взлома.
