Клиновидная теплоизоляция ТЕХНОНИКОЛЬ: выполнение разуклонки на плоской кровле

Как создается уклон плоской кровли

Разуклонка плоской кровли – это слой с переменной толщиной, который формирует на ней уклон. Его можно формировать на крыше как до устройства теплоизоляционного слоя, так и после. Как сделать разуклонку на кровле зависит от ее несущей конструкции. В одних случаях угол наклона создает непосредственно она сама, устроенная в проектном положении с уклоном в 1,5-2,5%, в других – это либо технически невозможно, либо просто оказывается экономически неоправданным. В подобных случаях уклон приходится создавать дополнительно.

Для сравнения.

• Профнастил укладывают с уклоном, так как если на него уложить тяжелую разуклонку, то для профилированного настила и фундамента создастся лишняя нагрузка.
• В случае бетонных покрытий, все решительно наоборот – монтаж тяжелых плит из сборного железобетона или монолита под углом значительно сложнее, чем разуклонка кровли керамзитом или цементно-песчаным раствором.

Зачем нужны уклоны?

Уклон плоскости необходим для того, чтобы под действием стандартных сил гравитации вода самотеком транспортировалась к точкам водосбора. Требуется он, чтобы поверхность в максимально высоком темпе освобождалась от дождевых и талых вод, круглый год угрожающих внутренним и наружным составляющим кровельной конструкции.

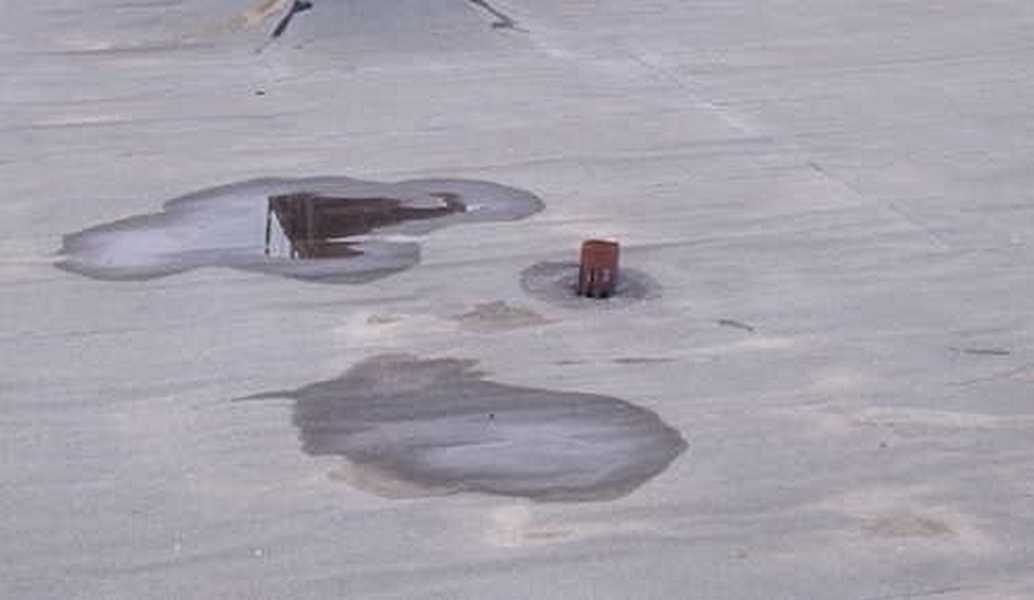

В списке факторов риска, связанных с застоем воды, числятся:

• Порча и разрыв покрытия. Явление, характерное для периодов колебания плюсовых и минусовых температур, для резких заморозков. Вода в процессе кристаллизации ощутимо увеличивается в объеме, что приводит к отслоению минеральной защитной посыпки на битумных кровлях. Из-за нарушения защитного слоя материал становится уязвимым для УФ облучения. На мембранных и наливных кровлях вследствие чередования замерзания с оттаиванием воды появляется сетка из мелких трещин.
• Избыточное напряжение гидроизоляционного ковра. Разница температур за пределами здания, внутри кровельного пирога и внутри постройки создает излишнее напряжение покрытия. Вокруг застоявшихся луж напряженное состояние усиливается, в результате возникают разрывы и трещины.
• Прогиб тонкого несущего основания. Характерный пример – кровли по профилированному листу, на которых накопление осадков может вызвать деформацию и последующий разрыв покрытия.
• Увлажнение теплоизоляции. Незамеченные невооруженным глазом микроскопические трещины будут пропускать в тело кровельной системы воду, чего может и не происходить, если вода отводится в резвом темпе. Равнозначная беда на кровлях с некачественными швами. Намокший утеплитель теряет половину изоляционных свойств и прибавляет в весе. Утяжеление очень нежелательно для кровельных систем, устроенных по профнастилу.
• Зарождение растительности. Скопившаяся на плоской крыше пыль вкупе с застоявшейся водой – замечательная среда для укоренения и дальнейшего процветания разносимых ветрами семян растений. Не все кровельные покрытия способны стойко сопротивляться вторгающимся в них жизнелюбивым корням.

Страшилок из указанного перечня «не боятся» плоские крыши, сооруженные из сверхпрочных, но жутко дорогих материалов. Когда-нибудь, когда сердца их производителей дрогнут от сочувствия к рядовому потребителю и ценник станет более гуманным, необходимость в сооружении средств отвода воды с плоской поверхности вероятно отпадет.

Однако пока методом предотвращения порчи и преждевременного старения является устройство уклонов, благодаря которым токи талой и дождевой воды самостоятельно перемещаются к водоприемным желобам и воронкам или банально скатываются с крыши на грунт.

Экструдированный пенополистирол XPS Технониколь Клин

Клиновидная теплоизоляция из пенополистирола ТехноНИКОЛЬ
– это единственный в России набор клиновидных плит, позволяющий создать уклоны и разуклонку на кровле по ровному основанию, увеличить уклоны при реконструкции кровли.

Клиновидная теплоизоляция XPS ТЕХНОНИКОЛЬ–КЛИН
решает проблемы образования застойных зон, создавая оптимальный уклон на кровле. Проблема образования застойных зон на кровле приводит к ряду негативных последствий для кровельных конструкции. Одна из них – это возникновение растительного слоя на кровле: семена, распространяемые по воздуху, оседают в благоприятных условиях и прорастают. Это приводит к повреждению корнями растений основного гидроизоляционного покрытия и, следовательно, к преждевре­менному выходу из строя всей кровельной конструкции. Вторая проблема связана с многократными и периодичными процессами замораживания-оттаивания атмосферных осадков в застойных зонах, что также приводит к сокращению срока службы кровельного покрытия.

Традиционно для создания уклонов и контруклонов применялись дешевые за­сыпные утеплители (керамзит, перлит) или легкие бетонные смеси (пенополистиролбетон, ке­рам­зи­то­бетон, перлитобетон). Оба решения сопряжены с дополнительными трудностями: применение засыпных утеплителей связано с проблемой их смещения, а, следовательно, нару­шением проектных уклонов. Кроме этого, достаточ­но крупные гранулы засыпного утеплителя (20 мм) не позволяют получить плавное нарастание уклона. Применение легких бетонных смесей приводит к дополнительным нагрузкам на основание, увеличе­нию прогибов несущей конструкции, и удорожа­нию всей кровельной системы. В кровлях с бетонным несущим основанием устрой­ст­во уклонов традиционными способами подразуме­ва­ет использование мокрых процессов (проливка керамзита цементным молоком, устройство уклона из легких бетонов). Все это затрудняет проведе­ние работ по реконструкции и устройству кровли при отрицательных температурах.

Чтобы решить проблему создания уклонов необходимо использовать не­до­рогую жесткую плиту из экструдированного пенополистирола с укло­ном. Как показывает наша практика, оптималь­ный уклон на кровле составляет 1,7%, контруклон – 3,4%. Анализируя потребности рынка кровельных решений и многолетний опыт их применения, Корпорация ТехноНИКОЛЬ предлагает революционное решение — готовые уклоны XPS ТЕХНОНИКОЛЬ–КЛИН, которые представляют собой набор плит с уклоном 1,7% (плиты A и В) и 3,4% (плиты J и K).

Применение плит XPS ТЕХНОНИКОЛЬ–КЛИН
позволяет решить проблемы застойных зон, связанные с устройством уклона на кровле, увеличением уклона или изменением направления стока воды, устройством разуклонки в ендове к водоприемным воронкам, создание уклонов (разжелобка) у вентиляционных шахт и зенитных фонарей, созданием дополнительного уклона для отведения воды от парапета (контруклона).

Используя системы ТехноНИКОЛЬ по созданию уклонов или контруклонов XPS ТЕХНОНИКОЛЬ–КЛИН, Вы получаете дополнительные преимущества:

1. Снижение нагрузок на основание за счет применения плит из экструзионного пенополистирола ТЕХНОНИКОЛЬ низкой плотности (25-35 кг/м 3);

2. Отсутствие «мокрых» процессов в процессе производства работ по устройству уклонов и контруклонов;

3. Существенное сокращение трудозатрат на выполнение уклонов;

4. Сокращение времени выполнения работ.

Устройство уклонообразующего слоя из клиновидной теплоизоляции XPS ТЕХНОНИКОЛЬ–КЛИН
не может полностью заменить основной теплоизоляционный слой, требуемый по теплотехническому расчету, из-за не постоянства толщины слоя, несмотря на то, что производится из высокоэффективного теплоизоляционного материала.

Применение разуклонки из клиновидной теплоизоляции имеет неоспоримое преимущество – ускоряет и упрощает монтаж кровли даже зимой. Использование сборной стяжки из плоского ши­фера и клиновидной теплоизоляции исключает “мокрые” процессы из производственного цикла, также временные затраты на сушку и набор проч­ности стяжек. Утеплитель из экструзионного пенополистирола имеет закры­топористую структуру и не боится увлажнения при сборке кров­ли, что упрощает его складирование на кровле и применение, что особенно актуально в условиях российских строительных площадок.

Технониколь XPS Клин пенополистирол, цены – купить пенополистирол Технониколь XPS Клин оптом и в розницу в Москве

Экструдированный пенополистирол XPS Технониколь Клин

Клиновидная теплоизоляция из пенополистирола ТехноНИКОЛЬ
– это единственный в России набор клиновидных плит, позволяющий создать уклоны и разуклонку на кровле по ровному основанию, увеличить уклоны при реконструкции кровли.

Клиновидная теплоизоляция XPS ТЕХНОНИКОЛЬ–КЛИН
решает проблемы образования застойных зон, создавая оптимальный уклон на кровле. Проблема образования застойных зон на кровле приводит к ряду негативных последствий для кровельных конструкции. Одна из них – это возникновение растительного слоя на кровле: семена, распространяемые по воздуху, оседают в благоприятных условиях и прорастают. Это приводит к повреждению корнями растений основного гидроизоляционного покрытия и, следовательно, к преждевре­менному выходу из строя всей кровельной конструкции. Вторая проблема связана с многократными и периодичными процессами замораживания-оттаивания атмосферных осадков в застойных зонах, что также приводит к сокращению срока службы кровельного покрытия.

Традиционно для создания уклонов и контруклонов применялись дешевые за­сыпные утеплители (керамзит, перлит) или легкие бетонные смеси (пенополистиролбетон, ке­рам­зи­то­бетон, перлитобетон). Оба решения сопряжены с дополнительными трудностями: применение засыпных утеплителей связано с проблемой их смещения, а, следовательно, нару­шением проектных уклонов. Кроме этого, достаточ­но крупные гранулы засыпного утеплителя (20 мм) не позволяют получить плавное нарастание уклона. Применение легких бетонных смесей приводит к дополнительным нагрузкам на основание, увеличе­нию прогибов несущей конструкции, и удорожа­нию всей кровельной системы. В кровлях с бетонным несущим основанием устрой­ст­во уклонов традиционными способами подразуме­ва­ет использование мокрых процессов (проливка керамзита цементным молоком, устройство уклона из легких бетонов). Все это затрудняет проведе­ние работ по реконструкции и устройству кровли при отрицательных температурах.

Чтобы решить проблему создания уклонов необходимо использовать не­до­рогую жесткую плиту из экструдированного пенополистирола с укло­ном. Как показывает наша практика, оптималь­ный уклон на кровле составляет 1,7%, контруклон – 3,4%. Анализируя потребности рынка кровельных решений и многолетний опыт их применения, Корпорация ТехноНИКОЛЬ предлагает революционное решение — готовые уклоны XPS ТЕХНОНИКОЛЬ–КЛИН, которые представляют собой набор плит с уклоном 1,7% (плиты A и В) и 3,4% (плиты J и K).

Применение плит XPS ТЕХНОНИКОЛЬ–КЛИН
позволяет решить проблемы застойных зон, связанные с устройством уклона на кровле, увеличением уклона или изменением направления стока воды, устройством разуклонки в ендове к водоприемным воронкам, создание уклонов (разжелобка) у вентиляционных шахт и зенитных фонарей, созданием дополнительного уклона для отведения воды от парапета (контруклона).

Используя системы ТехноНИКОЛЬ по созданию уклонов или контруклонов XPS ТЕХНОНИКОЛЬ–КЛИН, Вы получаете дополнительные преимущества:

1. Снижение нагрузок на основание за счет применения плит из экструзионного пенополистирола ТЕХНОНИКОЛЬ низкой плотности (25-35 кг/м 3);

2. Отсутствие «мокрых» процессов в процессе производства работ по устройству уклонов и контруклонов;

3. Существенное сокращение трудозатрат на выполнение уклонов;

4. Сокращение времени выполнения работ.

Устройство уклонообразующего слоя из клиновидной теплоизоляции XPS ТЕХНОНИКОЛЬ–КЛИН
не может полностью заменить основной теплоизоляционный слой, требуемый по теплотехническому расчету, из-за не постоянства толщины слоя, несмотря на то, что производится из высокоэффективного теплоизоляционного материала.

Применение разуклонки из клиновидной теплоизоляции имеет неоспоримое преимущество – ускоряет и упрощает монтаж кровли даже зимой. Использование сборной стяжки из плоского ши­фера и клиновидной теплоизоляции исключает “мокрые” процессы из производственного цикла, также временные затраты на сушку и набор проч­ности стяжек. Утеплитель из экструзионного пенополистирола имеет закры­топористую структуру и не боится увлажнения при сборке кров­ли, что упрощает его складирование на кровле и применение, что особенно актуально в условиях российских строительных площадок.

Технониколь XPS Клин пенополистирол, цены – купить пенополистирол Технониколь XPS Клин оптом и в розницу в Москве

Описание и особенности материала

Утеплитель «Техноплекс» изготавливается из полистирольных гранул, которые под воздействием большой температуры и высокого давления смешиваются со специальным вспенивающим составом и графитом. Вязкая масса направляется в формы определенного размера, где застывает и разрезается на листы стандартных параметров.

Итоговый продукт получается гладким и плотным. Структура листа состоит из большого количества маленьких закрытых ячеек, которые не пропускают воздух. Благодаря этому характеристики «Техноплекс» (50 мм) получаются достаточно высокими. Графитовые добавки значительно улучшают теплоизоляционные способности и усиливают прочность плит.

В продажу изделия поступают в прямоугольной упаковке, размер и вес которой зависит от размеров материала.

Статья 24. Клиновидная теплоизоляция ТЕХНОНИКОЛЬ: выполнение разуклонки на плоской кровле

В конструкции плоской кровли отсутствие уклона для стока дождевой и талой воды приводит к необратимым негативным последствиям: вода в застойных зонах интенсивно разрушает гидроизоляционный ковер и способствует развитию растительности на кровле. Итогом таких последствий становится неработающий кровельный пирог, протечки и промерзание.

Для того чтобы обеспечить эффективное и своевременное отведение осадков на кровле выполняют уклоны при помощи различных строительных материалов. Оптимальное значение уклона при этом составляет от 1,5 до 3%. Уклоном называется угол наклона ската относительно горизонта.

Разуклонку на плоской кровле выполняют таким образом, чтобы основное количество воды с поверхности уходило в водоприемные воронки, желоба или свободный сброс с карнизной части.

Помимо основного уклона необходимо выполнять контруклоны вдоль парапетов для обхода зенитных фонарей и вентиляционных шахт, а также в ендовах.

Материалы для разуклонки: традиционные варианты и решения от ТЕХНОНИКОЛЬ

Выполняется разуклонка при помощи:

• сыпучих материалов: керамзит, перлит;
• легких бетонных смесей: керамзитобетон, пенобетон;
• клиновидной теплоизоляции ТЕХНОНИКОЛЬ из плит каменной ваты, XPS или PIR.

Выбор конкретного материала зависит от конструкции кровли, технико-экономического анализа, а также норм пожарной безопасности.

Первые два варианта — это классические способы выполнения уклонов. Можно применять как на простых кровлях, так и на кровлях сложной конфигурации.

На плоских крышах симметричной и правильной формы технологичнее и выгоднее сделать разуклонку при помощи клиновидной теплоизоляции.

Продукция от ТЕХНОНИКОЛЬ – принципиально новое решение проблемы скопления воды. Набор плит для создания уклона и контруклона обладает неоспоримыми преимуществами по сравнению с классическим методом выполнения разуклонки:

• отсутствие «мокрых процессов»;
• высокая геометрическая точность уклонов;
• снижение нагрузки на основание;
• технологичный и быстрый монтаж;
• дополнительная теплоизоляция;
• теплотехническая однородность.

В линейке представлены негорючие минераловатные клины из габбро- базальтовых пород ТЕХНОРУФ Н КЛИН, а также набор плит из жесткого пенополиизоцианурата PIR СХМ/СХМ SLOPE и экструдированного пенополистрола XPS ТехноНИКОЛЬ CARBON PROF SLOPE.

Принцип укладки клиновидной теплоизоляции на плоской кровле

Процесс укладки материала начинается от самой низкой части будущего кровельного покрытия, например, от ендовы к коньку.

Основой для конструкции являются базовые теплоизоляционные плиты. Материал укладывается на подготовленное основание по всей площади крыши. Далее начинается формирование основного уклона или разуклонки с помощью клинов.

Для основного уклона применяют:

Если для основного уклона выбраны минераловатные плиты, укладка ведется при помощи плит A и B с применением доборной плиты C.

Заданный контруклон выполняется плитами с большим уклоном: минераловатные плиты ТЕХНОРУФ Н ПРОФ КЛИН 4,2%, XPS с уклонами 3,4% или 8,3%.

Клиновидная теплоизоляция производства ТЕХНОНИКОЛЬ – это надежная и долговечная система, которая значительно облегчает монтаж разуклонки и основного уклона, ускоряет процесс работ и помогает строителям и проектировщикам выполнять проекты в соответствии со сроками и поставленными задачами.

Различные способы выполнения разуклонки

В зависимости от типа устройства крыши и верхнего покрытия, а также предпочтений, разуклонка может выполняться различными способами, с применением самых разнообразных материалов. Как рассчитать угол наклона, необходимый для правильной разуклонки, покажет видео:

Разуклонка керамзитом

В этом случае слой сыпучего материала наносится после укладки гидроизоляции. Чаще всего для этого применяют именно керамзит, в силу его доступности и невысокой стоимости. Но могут использоваться и шлак или гравий. Уклон создают по заранее рассчитанным параметрам, соблюдая выбранный угол уклона. Для этого используют маяки, которые установлены под требуемым углом к воронке слива. По их уровню засыпают керамзит, который потом трамбуют и заливают легким раствором бетона.

Внимание! Чтобы предотвратить смещение, сверху слой керамзита или другого сыпучего материала заливается цементным молочком, закрепляющим его.

Такая технология установки угла уклона достаточно распространена, так как ее выполнение не требует специальных навыков и техники, а сам засыпной утеплитель обладает небольшим весом, который не будет оказывать существенную нагрузку на кровлю. Но такие материалы в процессе эксплуатации имеют свойство смещаться, изменяя угол уклона, нарушая возможность беспрепятственного стока воды в воронки. Если используется материал с крупными гранулами, то создание плавного угла наклона затрудняется. Кроме того, монтаж такой конструкции не рекомендуется проводить при низких температурах.

Вариант построения направляющих для выполнения разуклонки керамзитом можно посмотреть в видео:

Разуклонка легким бетоном

Такой способ разуклонки применяется на этапе строительства здания и не используется в качестве реконструкции или частичных ремонтных работах.

Внимание! Разуклонку таким способом должны выполнять квалифицированные строители, с опытом выполнения подобных конструкций, а также применением различной специализированной техники.

В этом случае могут быть использованы два вида бетонных смесей:

• С добавками из керамзита, бетона или перлита;
• С добавлением полимерных веществ.

Металлические конструкции

В этом случае, из металлического профиля делается каркас, на который под определенным углом укладываются листы плоского шифера. Расчет всех значений производится на основании предполагаемой нагрузки на кровлю.

Внимание! Такой способ выполнения разуклонки не рекомендован для плоских эксплуатируемых крыш, так как шифер хоть и отличается прочностью, но не выдерживает больших точечных нагрузок.

Этот способ достаточно трудоемок и требует больших материальных затрат. Но в случае с неиспользуемой для эксплуатации крышей, сможет эффективно выполнять свои функции длительный период времени.

Современные материалы

Для получения необходимого уклона могут быть использованы такие современные материалы, как плиты утеплителя, выполненные из пенополистирола или минеральной ваты. Они выпускаются с определенным углом уклона и нарезаны на клиновидные части.

В комплект материала обязательно входит инструкция по установке и монтажу такой конструкции. Такие блоки укладываются на ровную поверхность гидроизоляционного слоя и подходят для обустройства как эксплуатируемой, так и не эксплуатируемой крыши. Разуклонка этим способом отличается достаточным количеством преимуществ:

• Отсутствие большой нагрузки на конструкцию основания крыши и всего здания за счет маленького веса блоков;
• Простота доставки на крышу, без применения специализированной техники;
• Возможность проведения работ по монтажу в независимости от погодных условий;
• Быстрота установки;
• Приемлемая стоимость.

Одним из распространенных материалов клиновидного типа является «Технониколь», способ укладки и особенности разуклонки с применением которого показаны в видео:

Важно! Слоем данного материала для разуклонки не следует заменять слой теплоизоляции, так как он за счет разной толщины элементов не может обеспечить оптимального уровня тепловой защиты.

Очень важно, чтобы все уклоны были направлены точно на водосточные воронки. Это после монтажа должно быть проверено, например, выливанием воды на крышу

В независимости от того, какой вариант выполнения разуклонки выбран, он всегда сверху покрывается гидроизоляцией.

Технико-физические характеристики материала

Эксплуатационные и прочие свойства утеплителя производитель указывает на упаковке. Внимательно изучив инструкцию, можно понять, что технические характеристики «Техноплекс» (50 мм) выглядят так:

• толщина листа – 50 мм;
• средняя плотность материала – 26-30 кг/м³;
• устойчивость к сжатию – до 25 тонн/м²;
• показатель водопоглощения материала (за сутки) – 0,2% от общего объема;
• использование в температурном диапазоне – от -70 до +75°С;
• класс горючести – Г4;
• показатель теплоемкости – 1,45 кДж;
• коэффициент паропроницаемости – 0,01 м/ч/Па;
• прочность на изгиб – не менее 0,3 МПа.

Как видно, при незначительном весе и минимальной толщине материал обладает способностью выдерживать большие нагрузки, что значительно расширяет сферу его применения

Важно и то, что утеплитель данного типа не склонен к гниению, заселению грызунами и грибком. В процессе эксплуатации он не выделяет в воздух вредных веществ и остается устойчивым к большинству химических составов (кроме бензина и органических растворителей)

Заключение

• Гарантированный уклон под заданным углом 1,7; 3,4 и 8,3% без смещений и отклонений уклонообразующего слоя.
• Малый удельный вес не требует дополнительного усиления кровли. К примеру, уклон из керамзита или пенобетона весит 350-800 кг/куб. м.
• Утеплитель для разуклонки кровли сразу готов к применению.
• Простой монтаж, не требующий профессиональных навыков, избавляет от дороговизны монтажной бригады.
• Не нужны длительные точные расчёты, в отличие от сыпучих материалов.
• Технология монтажа не включает мокрые процессы, поэтому работы ведут при любой погоде.
• Низкое водопоглощение увеличивает стойкость к циклам заморозки/оттаивания.
• Устойчивость к действию агрессивных сред, таких как щёлочи, растворы кислот и солей, нефтепродукты и т.п.
• Утеплитель уклонообразующий не повреждается грызунами, микроорганизмами и растениями.
• Экологичность, в производстве не участвуют фреоны.
• Экономичность — это наиболее выгодный вариант разуклонки по сравнению с даже дешёвым насыпным керамзитом и бетоном.
• Срок службы достигает 50 лет.

Прочность созданных уклонов усиливается, если сегменты прикреплены к кровельному основанию при помощи дюбелей и саморезов. Утеплитель для разуклонки можно приклеивать на заранее вычищенную поверхность. Но следует иметь в виду, что прочность клеенного соединения должна превосходить прочность на разрыв.

Видео-урок по устройству уклонов

Желающим знать, как грамотно сделать идеальную разуклонку на плоской кровле, подробно ознакомиться со спецификой работ поможет ролик:

Перечень вариантов для устройства наклонов на плоской крыше вполне обоснованно возглавляют клиновидные плиты из утеплителя. Они придуманы для облегчения работы и значительного ускорения процессов. С возложенными обязанностями клиновидная разуклонка справляется превосходно.
