Система отопления в частном доме схема от газового котла

Газовые отопительные конвекторы

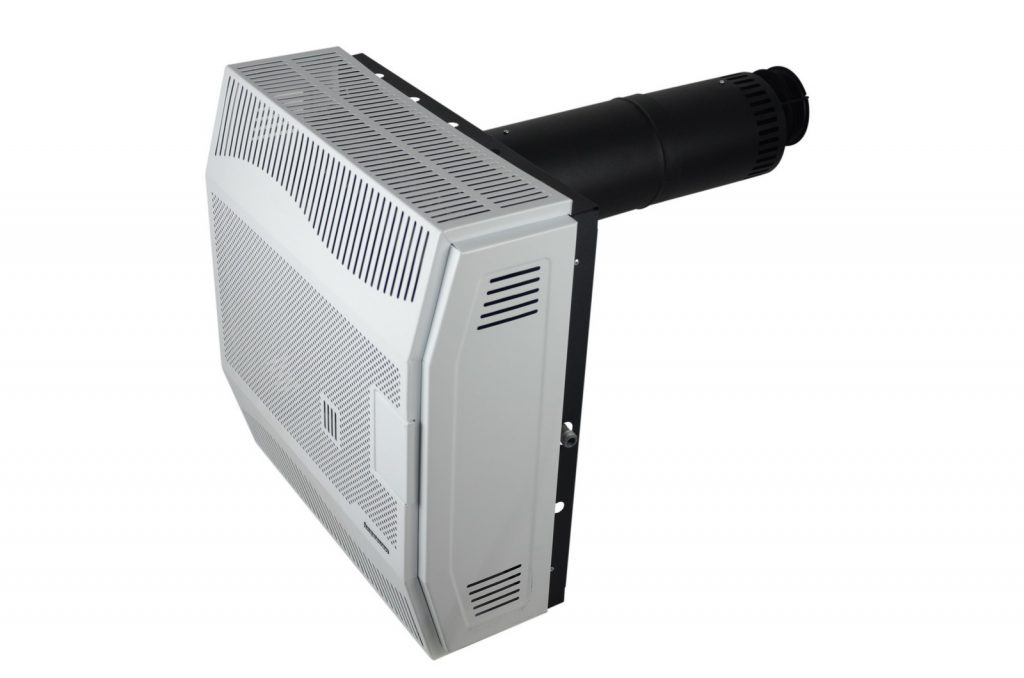

Газовый отопительный конвектор

Газовые конвекторы по сути своей являются воздухонагревателями. Основой конструкции изделия является камера сгорания, сопряженная с теплообменным аппаратом. В камере (открытого или закрытого типа) горит газ, через теплообменник движется воздух и приобретает теплоту. Стоит отметить, что модели с открытой камерой сгорания встречаются довольно редко – чаще всего забор воздуха на горение и выброс продуктов сгорания осуществляется с помощью встроенного вентилятора.

По режиму движения нагреваемого воздуха оборудование делится на изделия с естественным движением или с принудительной подачей, реализуемой с помощью вентилятора (воздушного). Материалами изготовления теплообменников изделий являются сталь или чугун, горелки конвекторов бывают 2-х типов:

• Модулируемые (плавное изменение мощности);
• Нерегулируемые – включаются и отключаются по заданию термостата.

Термостаты управления конвекторов бывают механического и электронного типа, причем вторые отличаются более точной регулировкой. По принципу распределения воздуха (придание ему направления и сектора подачи в помещение) изделия бывают 2-х разновидностей – с управляющими элементами (обычно жалюзийного типа) или без них. Большинство газовых конвекторов являются двухтопливными – могут работать на природном газе или сжиженном углеводородном топливе (пропан, бутан).

По способу установки конвекторы делятся на 4 типа:

• Настенные (с ограничением мощности до 10 кВт);
• Напольные;
• Комбинированные – могут размещаться на стенах или на полу;
• Мобильные (передвижные).

Основными достоинствами и недостатками конвекторов газовой серии являются:

Плюсы

• Отсутствие трубопроводов и отопительных приборов;
• Отсутствие воды – исключено замерзание и повреждение оборудования;
• Оборудование с закрытой камерой практически не влияют на качество микроклимата отапливаемого помещения;
• Значительный КПД – до 90%.

Минусы

• Реализуется только работа на отопление – производить горячую воду и подключать других потребителей тепла возможности нет;
• Довольно неравномерный прогрев помещений;
• Усиленная циркуляция пыли в отапливаемом помещении;
• Чаще всего – довольно крупные габариты оборудования ограничивают условия его размещения.

Как провести газ на дачу автономно

Если вы решили провести автономгаз запомните, что выбирать установку лучше советуясь с профессионалами. А наполнять емкость газом должны только специалисты!

Последовательность работ при установке газового оборудования:

• Роется котлован на глубину ниже промерзания грунта;
• Кладутся траншеи под трубопровод;
• В полученную яму закладывается бетонная плита, на которую ставится газгольдер;
• Пространство между бетоном и дном емкости заполняется армированной резиной с анкерами;
• Происходит проверка работы оборудования;
• Устанавливается стержень для отвода молнии;
• Внизу газопровода монтируется сборник конденсата;
• Дно траншеи засыпается песком, и прокладываются трубы;
• Ставятся газовые счетчики;
• Происходит контрольный воздушный запуск и если все прошло хорошо, остается подождать сутки и засыпать траншеи и газгольдер землей и песком.

После всех действий остается избавиться от воздуха в системе и начинать закачивать газ. Делать это нужно только в присутствии специалистов.

Типы отопительных систем

При обустройстве автономного обогрева частного дома используются различные отопительные системы, которые могут различаться в зависимости от используемого теплоносителя. Наибольшее распространение сегодня получили следующие разновидности газовых систем отопления:

1. С воздушным теплоносителем.
2. Конвекторы.
3. С водяным теплоносителем.

Требуется изучения типа отопительных систем перед покупкой

Отопители, работающие по типу конвектора, получили распространение на дачах и в небольших частных домиках, где площадь строения не превышает 100 квадратных метров. А вот в загородных домах, имеющих два этажа и площадь более 150-200 м², наибольшее распространение получили отопительные системы с жидким теплоносителем.

Отопление газом в частном доме с воздушным теплоносителем не столь популярно, что объясняется дороговизной используемого оборудования. Такие котлы имеют высокую стоимость, при этом они полностью автоматизированы и обеспечивают максимально быстрый и эффективный нагрев больших по площади помещений. К преимуществам использования систем отопления с воздушными теплоносителями относят полную безопасность оборудования и отсутствие необходимости частой замены антифриза, что существенно сокращает расходы домовладельцев.

Как выбрать газовый котёл:

Воздушный (конвекторный) обогрев

В воздушных системах отопления тепло передается конвекцией. Воздух в помещении нагревается специальными приборами — конвекторами. Природный или сжиженный газ при сгорании преобразуется в энергию без участия теплоносителя.

Конвекторы с помощью датчиков поддерживают в комнате заданный температурный режим. Приборы оснащены камерой сгорания закрытого типа. Отработанные газы выходят на улицу по коаксиальной трубе, вмонтированной в стену. В помещении отсутствуют запах, уровень кислорода не снижается, чего напрасно боятся жители частных домов.

Воздушное отопление по сравнению с традиционным водяным намного экономичнее. Не требуется прокладка труб, закачка теплоносителя. Энергия тратится на обогрев помещения, а не теряется при прохождении по трубопроводу и для нагрева радиаторов. Расход газа — 0,13-0,51 м³/час при мощности 2-10 кВт.

Как подключить твердотопливный котел

Каноническая схема подключения твердотопливного котла содержит два главных элемента, позволяющих ей надежно функционировать в системе отопления частного дома. Это группа безопасности и смесительный узел на основе трехходового клапана с термоголовкой и датчиком температуры, показанные на рисунке:

Примечание. Здесь условно не показан расширительный бак, поскольку он может располагаться в разных местах в различных отопительных системах.

Представленная схема показывает, как подключить агрегат правильно и должна всегда сопровождать любой котел на твердом топливе, желательно даже пеллетный. Вы можете где угодно найти различные общие схемы отопления – с теплоаккумулятором, бойлером косвенного нагрева или гидрострелкой, на которых данный узел не показан, но он там должен быть обязательно. Подробнее об этом рассказано на видео:

Задача группы безопасности, устанавливаемой прямо на выходе подающего патрубка твердотопливного котла, — сбрасывать в автоматическом режиме давление в сети при его росте сверх установленного значения (обычно – 3 Бар). Этим занимается предохранительный клапан, а кроме него элемент оснащен автоматическим воздухоотводчиком и манометром. Первый выпускает появляющийся в теплоносителе воздух, второй служит для контроля над давлением.

Внимание! На отрезке трубопровода между группой безопасности и котлом не допускается установка любой запорной арматуры

Как работает схема

Смесительный узел, предохраняющий теплогенератор от конденсата и температурных перепадов, работает по такому алгоритму, начиная от растопки:

1. Дрова только разгораются, насос включен, клапан со стороны системы отопления закрыт. Теплоноситель циркулирует по малому кругу через байпас.
2. При повышении температуры в обратном трубопроводе до 50—55 °С, где стоит накладной датчик выносного типа, термоголовка по его команде начинает нажимать на шток трехходового клапана.
3. Клапан потихоньку открывается и холодная вода понемногу поступает в котел, смешиваясь с горячей из байпаса.
4. По мере того как прогреваются все радиаторы растет общая температура и тогда клапан перекрывает байпас полностью, пропуская весь теплоноситель через теплообменник агрегата.

Данная схема обвязки – самая простая и надежная, ее монтаж можно спокойно выполнить своими руками и таким образом обеспечить безопасную работу твердотопливного котла. Касательно этого есть парочка рекомендаций, особенно при обвязке дровяного отопителя в частном доме полипропиленом или другими полимерными трубами:

1. Участок трубы от котла до группы безопасности сделайте из металла, а дальше прокладывайте пластик.
2. Толстостенный полипропилен плохо проводит тепло, из-за чего накладной датчик станет откровенно врать, а трехходовой кран – запаздывать. Для корректной работы узла участок между насосом и теплогенератором, где стоит медная колба, тоже должен быть металлическим.

Другой момент – место установки циркуляционного насоса. Лучше всего ему стоять там, где он изображен на схеме – на обратке перед дровяным котлом. Вообще, ставить насос можно и на подаче, но вспомните, о чем говорилось выше: при аварийной ситуации в подающем патрубке может появиться пар. Насос не может перекачивать газы, поэтому при попадании в него пара циркуляция теплоносителя остановится. Это ускорит возможный взрыв котла, ведь он не будет охлаждаться протекающей из обратки водой.

Способ удешевления обвязки

Схему защиты от конденсата можно удешевить, если поставить трехходовой смесительный клапан упрощенной конструкции, не требующий подключения накладного температурного датчика и термоголовки. В нем уже вмонтирован термостатический элемент, настроенный на фиксированную температуру смеси 55 либо 60 °С, как это изображено на рисунке:

Специальный 3-ходовой клапан для твердотопливных отопительных агрегатов HERZ-Teplomix

Примечание. Подобные клапаны, поддерживающие фиксированную температуру смешанной воды на выходе и предназначенные для установки в первичный контур твердотопливного котла, выпускают многие известные бренды — Herz Armaturen, Danfoss, Regulus и другие.

Установка такого элемента однозначно позволяет сэкономить на обвязке ТТ-котла. Но при этом теряется возможность изменения температуры теплоносителя с помощью термоголовки, а ее отклонение на выходе может достигнуть на 1—2 °С. В большинстве случаев эти недостатки несущественны.

Оставьте запрос, и представители компании свяжутся с вами

Схемы газового отопления дома

Речь пойдет о водяном отоплении с использованием газа. Сразу стоит определиться с типом циркуляции теплоносителя. Она бывает естественной (такие системы еще называют гравитационными) или принудительной (с обязательным насосом).

Гравитационные системы требуют установки руб большого диаметра, то есть теплоносителя в системе получается много. Второй момент — за счет того что движется теплоноситель по трубам с небольшой скоростью, эффективность отопления не очень высокая. Дальние радиаторы в длинных ветках могут быть холодными. Это о недостатках. Их немало, но есть один большой плюс — системы с естественной циркуляцией не зависят от электричества

Это важно в тех регионах, в которых свет отключают часто

Схема ситемы с естественной циркуляцией

Теперь немного о системах с принудительной циркуляцией. Они более эффективны — теплоноситель движется с заданной скоростью, доставляя тепло во все уголки системы. Наличие насоса позволяет использовать трубы небольших диаметров. Это значит, что теплоносителя в системе не много и он быстро прогревается. В общем, они обеспечивают больший уровень комфорта, но имеют серьезный минус — для работы необходимо электричество, то есть требуется резервное питание. Если свет отключают редко, достаточно установить блок бесперебойного питания с несколькими аккумуляторами. Они могут обеспечить работу котла на десятки часов. Если же отключают свет часто и надолго, придется встраивать в систему еще и генератор. В любом случае, это дополнительные затраты и немалые.

Есть еще системы комбинированные — они спроектированы как гравитационные, но имеют встроенный циркуляционный насос. Такое решение можно назвать идеальным с точки зрения практичности: пока свет есть, отопление работает как принудительное, как только электропитание пропало, все работает как гравитационная система. В общем, неплохой вариант, за исключением того, что трубы будут проведены большие и слишком уж на виду.

Способ разводки

Есть три типа систем — однотрубные, двухтрубные и лучевые. В однотрубных радиаторы подключены последовательно к одной трубе. Этот способ разводки экономичен — требуется меньше труб, но его трудно компенсировать — сложно добиться одинаковой теплоотдачи от радиаторов. Все дело в том, что теплоноситель поступает на первый радиатор в ветке горячим — сразу от котла. Он проходит через него, немного остывает, попадает на следующий, еще немного остывает. Так на всем протяжении ветки.

Схема однотрубной системы газового отопления частного дома

Получается, что к последнему радиатору приходит теплоноситель намного холоднее, чем к первому. Единственный выход — учитывать это явление при проектировании системы и увеличивать количество секций в радиаторе по мере удаления от котла. Но последние радиаторы все равно останутся наиболее холодными.

Более-менее легко можно сбалансировать систему, представленную на фото выше. В ней на каждом радиаторе присутствуют термостаты — устройства, позволяющие менять количество проходящего через радиатор теплоносителя. Чтобы при этом не «задавить» циркуляцию во всей системе, под каждым радиатором ставится байпас — перемычка, по которой идет теплоноситель, который не пошел через радиатор.

В двухтрубной системе радиаторы подключены параллельно — к подающему и обратному трубопроводу. В этой системе расход труб намного больше, так как тянется одновременно две нитки. Но в данном случае на каждый отопительный прибор подается теплоноситель с одинаковой температурой, благодаря чему теплоотдача радиаторов будет одинаковой (если поставить одинаковые батареи).

Пример двухтрубной схемы

В данной схеме также можно ставить термостаты, но для этого не требуются байпасы — регулируется только поток на один радиатор. Так что несмотря на больший расход труб, двухтрубные системы более популярны.

Лучевой способ разводки самый затратный по количеству туб. В них к каждому радиатору идет отдельно подающая и обратная труба. Она подключается к коллектору — устройству с одним входом и несколькими выходами. В данном случае регулировка возможна как на коллекторе, так и на радиаторе при помощи термостата.

Лучевая схема разводки отопления

Газовое отопление частного дома сделанное по этой схеме будет наиболее надежным: если повредиться один из трубопроводов, все остальные будут работать. Потому такой способ часто выбирают если трубы прячут в стяжку.

Подходящие материалы

Типы систем отопления

Кроме источника тепла и типа теплоносителя, жидкостные отопительные системы подразделяются также по схеме разводки труб и по способу организации циркуляции.

По разводке труб

Применяются следующие основные схемы разводки трубопроводов:

1. Однотрубная. Радиаторы включаются последовательно в разрывы единственной трубы, опоясывающей все здание. Теплоноситель поступает в радиатор и возвращается в трубу, отдав часть тепловой энергии. Самая дешевая и наименее эффективная схема. Такие виды систем отопления часто используются в многоквартирных домах.
2. Двухтрубная. Радиаторы также соединены последовательно, но отработанный теплоноситель выходит во вторую, обратную трубу, по которой и возвращается к котлу. Обходится несколько дороже однотрубной и позволяет достичь большей равномерности прогрева помещений.
3. Лучевая. К каждому радиатору подводится своя подающая и возвратная труба, которые соединяются в центральных коллекторах. Наиболее дорогая схема позволяет легко добиться равномерного прогрева помещений и экономить энергоресурсы.

По типу движения теплоносителя

Существует две разновидности типов циркуляции теплоносителя – естественная и принудительная.

В небольших постройках, использующих простые твердотопливные котлы без электронного управления, часто обходятся естественной циркуляцией. Нагретый в теплообменнике топки теплоноситель поднимается по трубам вверх и поступает в радиаторы. Отдав свое тепло, он охлаждается и под действием законов физики опускается вниз, в обратную трубу, возвращаясь по ней в теплообменник. Преимуществом такой схемы является энергонезависимость- в доме будет тепло и при отсутствии электроснабжения. Недостаток- медленный прогрев и невозможность подключения теплых полов.

Принудительная циркуляция осуществляется под напором, создаваемым насосом. Он снимает ограничения на количество уровней и использование теплых полов. Кроме того, растет скорость оборота теплоносителя и помещения будут прогреваться заметно быстрее. Недостатком схемы является зависимость от электроснабжения.

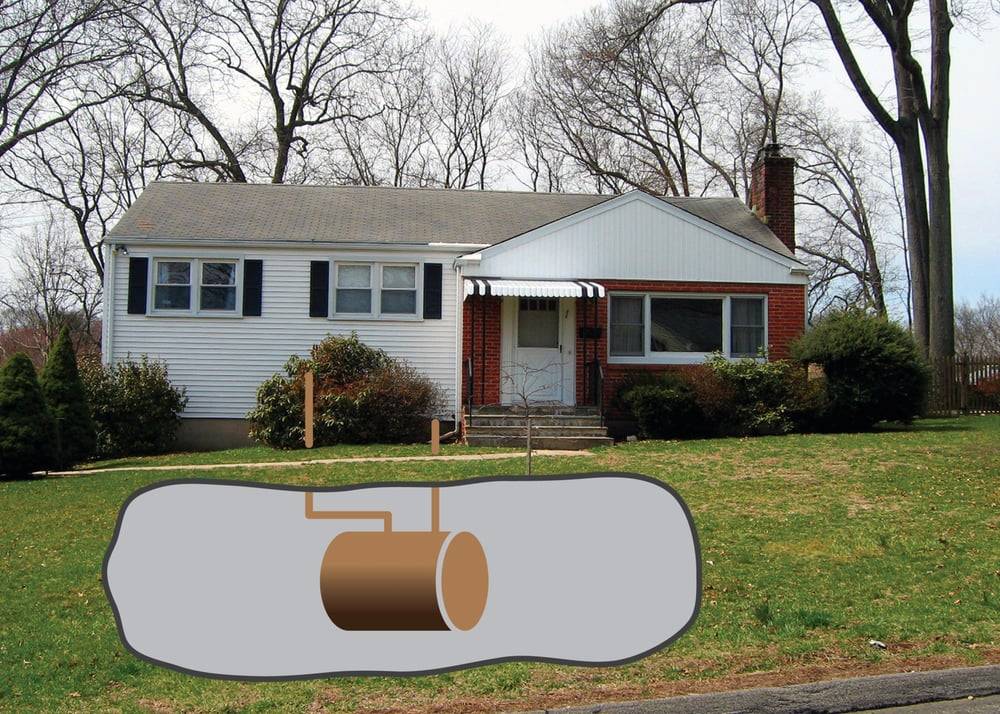

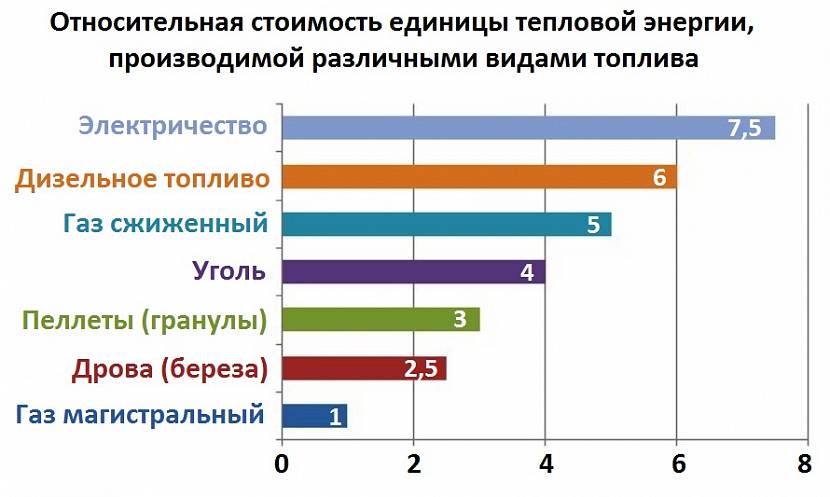

Стоимость газгольдеров и расход топлива

На стоимость оборудования влияет размер резервуара. Чем больше газгольдер, тем он обойдется дороже. Это не значит, что газгольдеры малого объема экономически более выгодны. Маленький резервуар придется заправлять чаще. Это говорит о том, что хозяин вынужден будет оплачивать доставку топлива большее количество раз.

Если вы все еще думаете, стоит ли прибегать к такому виду обогрева жилища, следует прочесть отзывы. Расход на отопление на сжиженном газе тоже может повлиять на ваш выбор. Рассчитать объем резервуара можно, учитывая то, что на один квадратный метр помещения потребуется примерно 25 л газа в год, что зависит от теплопотерь дома и количества человек

Важно помнить, что емкость заполняется на 80-85% — следует оставить место для расширения газа и испарения

Чаще владельцы приобретают газгольдеры, объем которых варьируется от 4800 до 6400 л. Этого достаточно для нужд дома средних размеров. Влияют на цену резервуаров фирма-производитель и качество. Чешские компании выпускают газгольдеры, стоимость которых составляет 160 000 руб. Приобрести газгольдер итальянской фирмы вы сможете за 170 000 руб. Наиболее популярны российские резервуары от компании «Медведь». Их стоимость самая низкая и составляет 125 000 руб.

Цена газгольдера для частного дома будет равна 350 000 руб., если вы приобретете изделие польского производства, которое относится к премиум-классу

Важно помнить, что монтаж оборудования тоже стоит денег. Обычно эти работы обходятся в 50 000 руб. Конечная цена будет зависеть от длины газопровода, размера резервуара, наличия дополнительных линий газопровода и прочих условий

Цена газгольдера для частного дома — это еще не все, что следует учитывать. Важно вложить в смету еще и земляные работы. Они обойдутся вам примерно в 15 000 руб

Конечная цена будет зависеть от длины газопровода, размера резервуара, наличия дополнительных линий газопровода и прочих условий. Цена газгольдера для частного дома — это еще не все, что следует учитывать

Важно вложить в смету еще и земляные работы. Они обойдутся вам примерно в 15 000 руб

Ворота откатывающиеся

Печь на отработке своими руками: чертежи с инструкциями

Воздушное отопление

Система воздушного отопления состоит из теплогенератора и водяного калорифера, отвечающего за нагрев воздуха. За счет вентилятора и распределительных головок воздушные массы распределяются по дому.

Характеристики

Преимуществами воздушной системы обогрева являются: высокий КПД ( 93%), возможность в минимальные сроки прогреть помещение, поддержание оптимальной температуры. Также система обогрева с воздухозаборником может быть оснащена ионизаторами воздуха или очищающими фильтрами.

Из недостатков воздушного отопления стоит назвать следующие:

• систему воздушного обогрева можно устанавливать только на этапе строительства дома;
• требуется регулярное сервисное обслуживание;
• высокая потребность в электричестве (потребуется дополнительный источник электроснабжения);
• требуется часто менять воздушные фильтры;
• высокие расходы на установку и содержание;
• затягивание пыли с улицы (относится только к системе с принудительной тягой).

Система воздушного обогрева может использовать газовое или дизельное топливо. Расчет расхода топлива аналогичен примеру № 1.

Конвекторное отопление

Этот способ отопления газом загородных домов слишком уж распространенным назвать нельзя. Но иногда конвекторы, в том числе и газовые, для обогрева частных жилых зданий все же используются. Работают такие системы на основе простого закона физики. Нагретый воздух, как известно, поднимается кверху, а остывший — опускается вниз.

К преимуществам конвекторного отопления в первую очередь следует отнести:

• отсутствие негативного влияния на воздух (не выжигается кислород);

• отсутствие воздействия на влажность воздуха;

• экономичность, легкость в монтаже.

Недостатками этого вида отопления считаются:

• ощущение «перегрева» воздуха;

• высокая разница температур внизу и вверху помещения;

• низкая эффективность в высоких помещениях.

Основным нагревательным оборудованием в таких системах, используемых для отопления газом частных домов, является конвектор, работающий на голубом топливе. Воздух нагревается, проходя через теплообменник этого прибора и поступает в помещения.

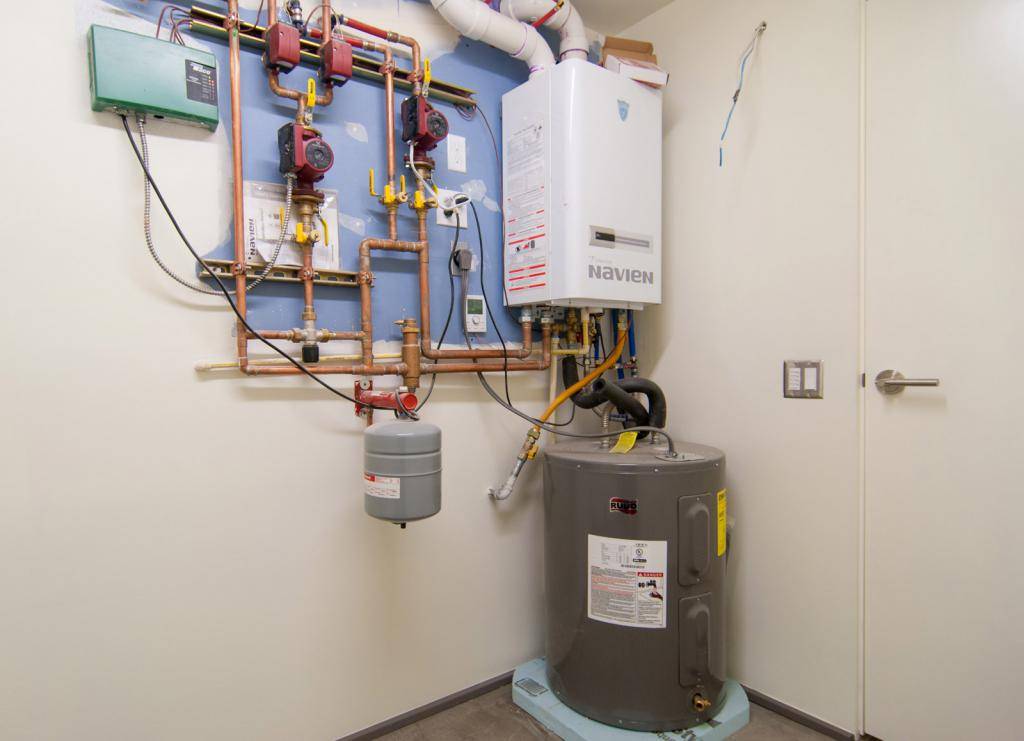

Монтаж магистралей

Разводка системы отопления при использовании природного газа делается обычным образом. В загородных частных домах, в зависимости от их размеров, могут монтироваться системы отопления:

• одноконтурные;

• двухконтурные;

• коллекторные.

В первом случае в здании протягивается всего одна магистраль, по которой теплоноситель покидает котел и возвращается к нему обратно. Плюсом этого способа разводки является простота монтажа и дешевизна. К минусам такой разводки относят в первую очередь неравномерный прогрев радиаторов. Чтобы во всех помещениях дома температура воздуха зимой была одинаковой, при использовании такой схемы прокладки магистралей дополнительно приходится использовать специальную запорную и регулирующую арматуру. Подходят однотрубные сети только для монтажа в очень небольших загородных зданиях.

В двухтрубных системах отопления газом монтируются сразу две магистрали — подводящая и обратная. Сборка таких сетей обходится довольно-таки дорого и считается относительно трудоемкой. Но зато и в эксплуатации двухконтурные системы гораздо более удобны. Радиаторы при использовании таких схем прогреваются в доме равномерно.

Коллекторные сети монтируются в основном лишь в загородных зданиях большой площади при наличии значительного количества потребителей. Чаще всего их собирают в зданиях в несколько этажей со множеством комнат разного назначения. В этом случае подающая и отводящая трубы присоединяются предварительно к коллектору. Далее уже от этой гребенки выполняется разводка магистралей по группам помещений.

Вывод и видео по теме

Заключение

Автономные системы отопления являются оптимальным выбором для владельцев загородных домов

Важно, чтобы система отвечала требованиям в плане производительности тепловой энергии, а также была надежной и удобной в применении. При грамотной эксплуатации этим характеристикам вполне может соответствовать отопление газгольдером. Плюсы и минусы данного решения следует тщательно взвешивать и соотносить с конкретными условиями применения

Например, для большого участка вовсе не будет проблемой размещение крупного резервуара. С другой стороны, нахождение в холодном регионе повышает требования к газовым смесям, что обуславливает необходимость их модификации – соответственно, не столько очевидной будет и экономия на газовом отоплении как таковом

Плюсы и минусы данного решения следует тщательно взвешивать и соотносить с конкретными условиями применения. Например, для большого участка вовсе не будет проблемой размещение крупного резервуара. С другой стороны, нахождение в холодном регионе повышает требования к газовым смесям, что обуславливает необходимость их модификации – соответственно, не столько очевидной будет и экономия на газовом отоплении как таковом.
