Опрессовка трубопровода: порядок проведения операции на инженерных сетях водоснабжения и отопления

Как опрессовать систему отопления? Последовательность выполнения действий

Изначально нужно подготовить систему. Если она автономная, то для начала необходимо отключить теплогенератор. Если же неавтономная, то посредством кранов надо перекрыть то место, которое будет подвергаться проверке.

Важное требование — необходимость слива теплоносителя. Затем контур системы надо заполнить водой, которая нагрета не более чем до 45°С

Прим этом воздух понемногу сбрасывается. На следующем этапе вы должны подсоединить компрессор для опрессовки системы отопления, так в трубы начнет попадать воздух. Изначально давление надо довести до рабочей отметки и хорошо осмотреть пространство на возможные недочеты

Затем контур системы надо заполнить водой, которая нагрета не более чем до 45°С. Прим этом воздух понемногу сбрасывается. На следующем этапе вы должны подсоединить компрессор для опрессовки системы отопления, так в трубы начнет попадать воздух. Изначально давление надо довести до рабочей отметки и хорошо осмотреть пространство на возможные недочеты.

После этого давление последовательно увеличивается до испытательного уровня — так его надо выдержать примерно 10-15 минут. Затем надо хорошо осмотреть все места на наличие утечек. Обязательно надо проверить арматуру, радиаторы и все стенки труб на наличие свищей.

В случае обнаружения каких-либо недочетов их надо зарегистрировать. Также нужно убедиться в том, что все краны и клапаны исправны. Далее, при помощи параметров манометра, задается падение уровня давления. И, наконец, исходя из полученных результатов проверки готовится акт.

Давление в трубах

Исходя из требований СНиП, испытательный уровень давления должен превышать рабочее в 1,5 раза, однако — не заходить за отметку в 0,6 Мпа. Правила технической эксплуатации тепловых сетей диктуют, что норма — когда давление в 1,25 раза превышает рабочее, но не переходит показатель в 0,2 Мпа.

Как выполнить опрессовку отопительной системы своими руками

Очень часто в процессе обустройства дома изначально устанавливается отопительная система, а уже после подсоединяется вода. В связи с этим, для закачивания воды в трубы применяется крупная цистерна с водой и погружной насос. В процессе осуществления манипуляции надо постоянно отслеживать давление и отслеживать уровень жидкости в емкости, и, при необходимости, пополнять запасы. В момент, когда показатели давления дойдут до отметки в 2-2,5 Атм, насос прекратит работу, а неиспользованное количество воздуха начнет медленно спускаться из системы. Осуществляется эта процедура посредством крана Маевского. Затем, после того, как отметка на манометре снизится до 1 Атм и менее, можно продолжать заливать воду. Выполняется это до того момента, пока вода не вытеснит абсолютно весь воздух, а давление не дойдет до 1,2 — 1,5 Атм.

Если утечки и неполадки отсутствуют, то можно подсоединять котел и выполнять запуск системы.

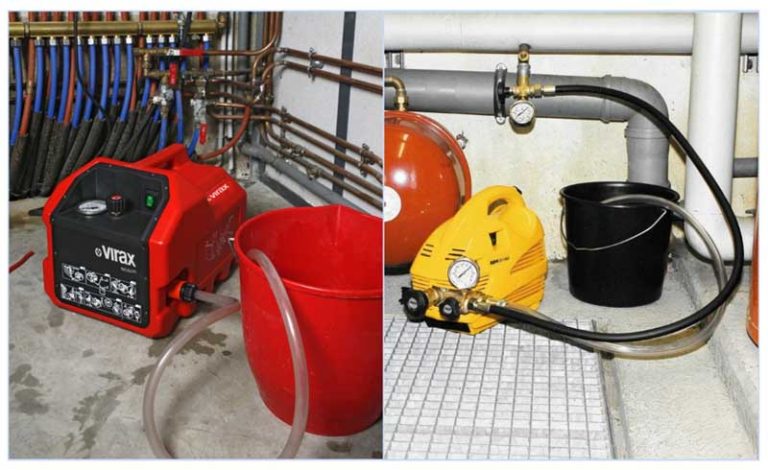

Ручной насос для опрессовки системы отопления Rohenberger RP50-S

Чтобы осуществить опрессовку отопительной системы самостоятельно, можно воспользоваться дешевыми погружными насосами, а в качестве резервуара для воды вы можете применить бочонок или ведро.

Если вы не имеете опыта в этом вопросе, то во избежание трудностей в момент выполнения процедуры опрессовки, лучше обратиться к специально обученным людям. Так вы обеспечите себя качественным проведением процедуры, к тому же на руках у вас будут все документы о выполненных работах.

https://youtube.com/watch?v=GXpChelUWMQ

Теперь вы знаете, что такое опрессовка и системы отопления и как она производится.

Гидравлическое испытание трубопроводов систем отопления – Гидравлические испытания трубопроводов — акт гидравлических испытаний и другие особенности

После соответствующей подготовки и осмотра системы, начинаются испытательные мероприятия, во время которых:

• Подключается гидравлическое оборудование и устанавливаются манометры;
• Система заполняется водой минимум +5оС. При этом воздушники должны находится в открытом состоянии, пока не покажется вода. Появление жидкости говорит об удалении всего воздуха из коммуникации. Для максимального выдавливания воздуха вода должна подаваться в наиболее низком месте системы.
• Во время заполнения магистрали жидкостью проверяются соединения с целью определения течи через негерметичные участки.
• Увеличивается напор и начинается тестирование трубопроводной сети. Время гидравлического испытания – минимум 5 минут.
• Давление плавно уменьшается до рабочих параметров.
• Вода сливается из коммуникации, после чего отсоединяется оборудование.

Считается, что испытания прошли успешно, если показания манометра остались неизменными, а в местах соединений и стыковки не наблюдается течи. В случае неудовлетворительных результатов, выполняется устранение погрешностей, после чего трубопроводная сеть подвергается повторному тестированию.

Показатели давления при тестировании на прочность устанавливаются проектной документацией и в зависимости от материала труб должны равняться:

Что касается проверки наружных коммуникаций, то тестирование напорных магистралей, которые прокладываются в траншеях, проводится дважды. Первичные испытания выполняются до засыпания и фиксирования арматуры, повторные – после установки клапанов-предохранителей и гидрантов (монтируются на водопроводах).

Если испытательные мероприятия предстоит выполнять при минусовых температурах, то нужно позаботиться о том, чтобы вода в системе не замёрзла, в первую очередь это касается спускных каналов. В подобных ситуациях используется раствор хлористого кальция, который добавляется в воду, или предварительный прогрев.

agpipe.ru

Технические требования

СТО 70238424.27.010.004-2009 Тепловыесети. Организация эксплуатации и технического обслуживания. Нормы и

требования.

СТО 70238424.27.010.005-2009 Тепловыесети. Условия предоставления продукции. Нормы и требования.

СНиП 41-02-2003 Тепловые сети.

СТО 70238424.27.010.003-2009 Тепловыесети. Условия создания. Нормы и требования.

СП 124.13330.2012 Тепловые сети.Актуализированная редакция СНиП

41-02-2003.

СНиП 3.05.03-85 Тепловые сети.

Сколько стоит провести гидравлические испытания

Опрессовка отопления своими руками – не лучшее решение. Всё-таки для таких архиважных мероприятий лучше нанять лицензированную подрядную организацию, которая берёт ответственность за результаты своего труда. Цена будет зависеть от объёма работ, состояния системы, а также необходимости выполнить дополнительные операции (промывки, замену измерительных приборов, устранение течей). Ориентировочно, испытание на прочность и плотность для многоквартирного дома обойдётся в 30000 рублей, коттеджа – 15000, квартиры – от 5 тысяч.

В акт испытаний обязательно вносится время, которое система находилась под пробным давлением и его уровень

Заказчик получает на руки договор, а также локальную смету на опрессовку системы отопления. Он может рассчитывать на то, что все работы выполняются опытными работниками согласно техническому заданию, а результаты будут зафиксированы в корректно составленном акте.

Как правильно составить акт опрессовки отопительной системы

Чтобы составить акт по всем правилам, важно указать в нем следующее:

• Используемый метод испытаний.
• Проект, согласно которому выполнялся монтаж и установка объекта испытаний.
• Дата и адрес проведения испытательных мероприятий.
• Перечень лиц, подпись которых должна быть в документе. В большинстве случаев указывают собственников жилья и представителей обслуживающих организаций.
• Способы устранения выявленных дефектов.
• Результаты испытаний.
• Наличие признаков разгерметизации системы или нарушения резьбовых соединение и сварных швов. Также следует отметить наличие конденсата на поверхности труб и арматуры.

Процесс опрессовки

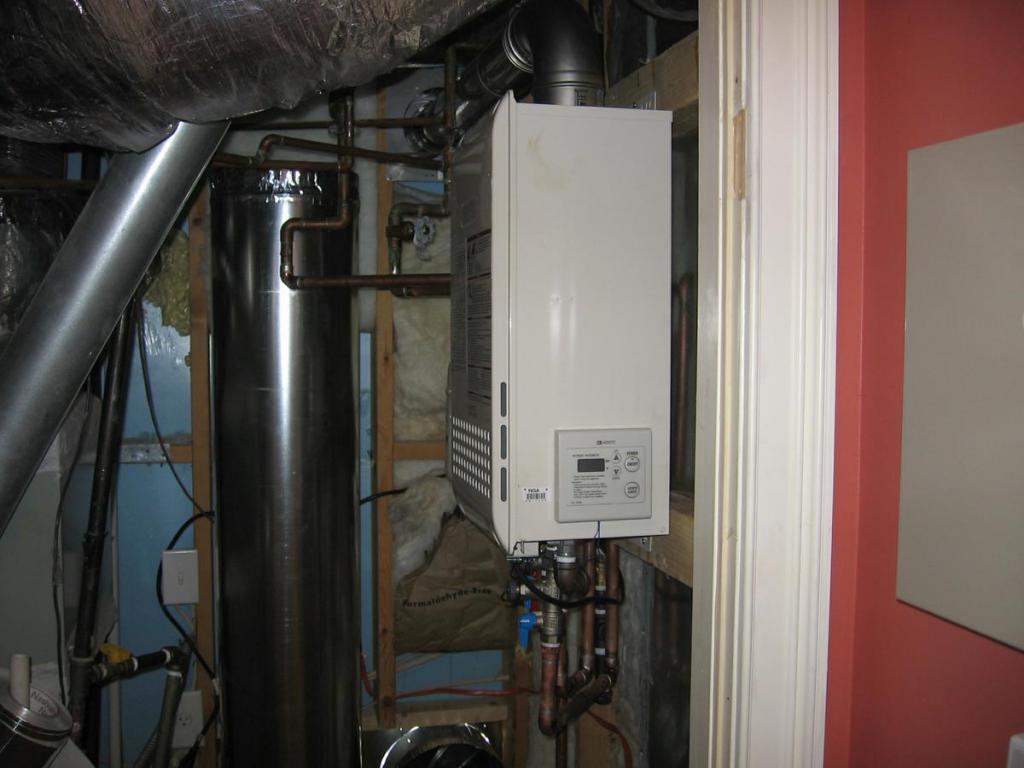

Опрессовка систем отопления частного дома начинается с отключения от системы котла отопления, автоматических воздухоотводчиков и расширительного бака. Если на это оборудование ведут запорные краны, можно закрыть их, но если краны окажутся неисправными, расширительный бак точно выйдет из строя, а котел — в зависимости от давления, которое на него подадите. Потому расширительный бак лучше снять, тем более, что сделать это несложно, ну а в случае с котлом придется надеться на исправность кранов. Если на радиаторах стоят терморегуляторы, их также желательно снять — они не рассчитаны на высокое давление.

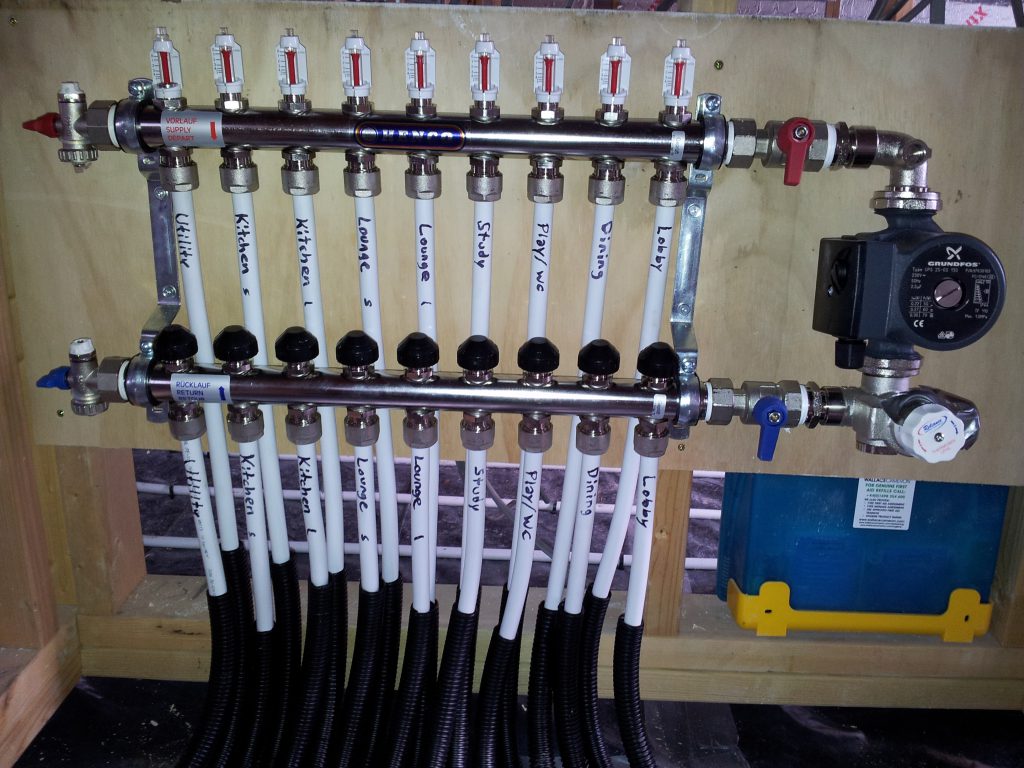

Иногда тестируется не все отопление, а только какая-то часть. Если это возможно, ее отсекают при помощи запорной арматуры или устанавливают временные перемычки — сгоны.

Далее процесс такой:

• Если система была в эксплуатации, сливается теплоноситель.
• К системе подключается опрессовщик. От него отходит шланг, заканчивающийся накидной гайкой. Этот шланг и подключают к системе в любом подходящем месте, хоть на месте снятого расширительного бака или вместо сливного крана.

• В емкость опрессовочного насоса наливается вода, при помощи насоса закачивается в систему.

• Перед поднятием давления надо удалить из системы весь воздух. Для этого можно немного прокачать систему при открытом сливном кране или спустить его через воздухоотвочики на радиаторах (краны Маевского).
• Система доводится до рабочего давления, выдерживается не менее 10 минут. За это время спускается весь оставшийся воздух.
• Давление повышается до проверочного, выдерживается некоторый промежуток времени (регламентируется нормативами Минэнерго). За время испытания проверяются все приборы и соединения. Их осматривают, на предмет появления течи. Причем течью считается даже слегка влажное соединение (запотевание тоже требует устранения).
• Во время опрессовки контролируется уровень давления. Если на протяжении испытания его падение не превышает норму (прописано в СНиПе), система считается исправной. Если давление упало хоть немного ниже нормы, надо искать утечку, устранять ее, потом начинать опрессовку снова.

Как уже говорилось, опрессовочное давление зависит от типа испытываемого оборудования и системы (отопление или горячее водоснабжение). Рекомендации Минэнерго, изложенные в «Правилах технической эксплуатации тепловых энергоустановок» (п. 9.2.13) для удобства пользования сведены в таблицу.

Обратите внимание, что для тестирования отопления и водопровода из пластиковых труб, время выдержки тестового давления 30 минут. Если за это время никаких отклонений не обнаружено, система считается успешно прошедшей опрессовку

Но испытание продолжают еще 2 часа. И за это время падение давления в системе не должно превышать норму — 0,02 МПа (0,2 кгс/см2).

Таблица соответствия разных единиц измерения давления

С другой стороны, в СНИП 3.05.01-85 (п 4.6) есть другие рекомендации:

• Испытания систем отопления и водоснабжения проводить давлением в 1,5 от рабочего, но не ниже 0,2 МПа (2 кгс/см2) .
• Система считается исправной, если через 5 минут падение давления не превысит 0,02 МПа (0,2 кгс/см).

Какими нормами пользоваться — вопрос интересный. Пока действуют оба документа и определенности нет, так что правомочны оба. Надо подходить к каждому случаю индивидуально, учитывая максимальное давление, на которое рассчитаны ее элементы. Так рабочее давление чугунных радиаторов — не более 6 Атм, соответственно, испытательное давление будет 9-10 Атм. Примерно также стоит определяться со всеми другими компонентами.

https://youtube.com/watch?v=ruN3puj3EyU

Комод с пеленальным столом

Как проходит процесс опрессовки

1. Подготовка системы перед опрессовкой. Если система автономная, то сначала отключается теплогенератор. Если нет, то с помощью кранов перекрывается участок, на котором требуется проверка. Обязательно сливается теплоноситель.
2. Заполняется водой, имеющей температуру не выше 45 С, контур системы. Воздух при этом постепенно сбрасывается.
3. Подключается компрессор и в трубы начинает поступать воздух.
4. В начале процедуры давление доводится до рабочей отметки и визуально осматривается участок на предмет нарушений. Затем давление постепенно повышается до испытательного уровня — так выдерживают не менее 10 мин.
5. Участок или полностью вся система осматривается на наличие утечки в местах соединений. В обязательном порядке визуальному осмотру подвергаются арматура, радиаторы и вся длина стенок труб на предмет свищей. При обнаружении отклонений регистрируются все дефекты и сдвиги. Проверяется работа кранов и клапанов.
6. С помощью показателей манометра устанавливается падение уровня давления. Если он не снизился — система находится в нормальном рабочем состоянии.
7. По результатам проверки составляется акт.

Опрессовка трубопроводов воздухом и водой

Для проведения испытания работоспособности системы отопления, водоснабжения или канализации потребуется насос (специальный или обеспечивающий циркуляцию жидкости в системе). Он подключается к системе отопления либо:

• непосредственно к крану, предназначенному для слива рабочей жидкости из системы отопления;
• к любому из радиаторов. Для этого снимается кран Маевского, а на его место устанавливается переходник, к которому присоединяется шланг от компрессора.

Испытание водопровода проводится сквозь патрубок подключения кранов, через которые осуществляется подача холодной или горячей воды. Для подключения к системе канализации потребуется вставить штуцер наноса в одну из ревизий, специальных тройников, смонтированных в отводящем трубопроводе через каждые 40-50 м.

Покупка в личное пользование опрессовщика, который будет применяться раз в год, вряд ли целесообразна. Какой насос использовать для подкачки воздуха или воды в систему, определяют, исходя из величины давления, которое требуется создать для проведения испытания (а оно должно превышать рабочее в 2-3 раза). Для опрессовки системы отопления частного домовладения должно хватить автомобильного компрессора или электрического насоса.

Проведение испытаний в частных домах

Стоит отметить, что в теплосетях автономного типа, которые используются в частных домах, давление обычно не более 2 бар. Поэтому, чтобы провести испытания, необходимо закачать в систему жидкость под давлением 3,5-4 бар. Допускается использовать как воздушный способ опрессовки, так и гидравлический.

Последовательность проведения испытательных работ:

1. Сначала сливаете теплоноситель и закачиваете в контур системы отопления воду под давлением. Обязательно нужно добавлять присадки, которые используются при промывке системы. Водой заполняется контур через патрубок, расположенный в нижней части.
2. До начала промывки нужно тщательно очистить фильтры. Рекомендуется промывку проводить как минимум раз за год.
3. Далее сливаете промывочную жидкость и наполняете систему чистой жидкостью. Можно этот шаг пропустить, если дадите остыть промывочной жидкости до 45 градусов. После этого нужно с помощью опрессовочного устройства закачать еще воду, чтобы довести ее давление до 4 бар.
4. Если вы используете ручной опрессовщик, то наполняете его бак жидкостью, затем соединяете его со сливным патрубком контура системы отопления. Далее нужно открыть краны и закачать воду. Делается это просто – нужно поднимать и опускать рукоятку устройства. Как только будет достигнуто требуемое давление, закрываете все вентили.
5. Оставьте в заполненном состоянии всю систему примерно на полчаса и следите внимательно за давлением. В том случае, если за период в 30 минут произойдет падение менее чем на 0,2 бара, можно говорить об отсутствии утечек. Если же падение давление слишком большое, то нужно найти и устранить дефекты.

Помните, что обязательно нужно соблюдать допустимые нормы давления при выполнении опрессовочных работ. Также нужно отметить, что велика вероятность появления протечек внутри стен. В этом случае понадобится измеритель теплового излучения. Только он способен определить наличие утечек горячей жидкости в стенах или под полом.

Некоторые могут задаться вопросом: «Какое давление при опрессовке системы отопления воздухом нужно поддерживать?». Воздух – это не жидкость, поэтому допускается нагнетать порядка 2 бар в систему, протяженность которой не более 10 метров. Но все зависит от конкретной системы отопления, ее протяженности и объема. Если она относительно небольшая, то можно уменьшить давление при испытаниях.

Технические требования

Чтобы технические требования были полностью соблюдены, опрессовку отопительной системы должен проводить только аттестованный сотрудник. У работника обязательно должно быть специальное оборудование. СНиП регулирует нормируемый уровень давления. Рекомендованные параметры должны быть выше рабочих в 1,5 раза, но при этом не ниже 0,6 МПа. Техправила эксплуатируемых тепловых сетей предполагают, что показатели подаваемого давления должны быть в 1,25 выше рабочих и не ниже 0,2 МПа.

Обычное рабочее давление отопителей частного дома до трех этажей составляет не более 2 атм. В домах с пятью этажами рабочее давление – 3–6 атм. В зданиях от 8 этажей и выше рабочее давление – от 7 до 10 атм. Испытуемое давление должно доводиться до максимального уровня. Этот параметр часто связан с особенностями составляющих деталей отопительной системы. Трубы, радиаторы, арматурные соединения в многоэтажных домах бывают в худшем состоянии, чем эти же детали в частном доме.

Если работы проводятся профессионалами, специалисты руководствуются целым рядом нормативных документов, а именно:

• СНиП 41-01-2003 «Отопители, вентиляционные системы, системы кондиционирования»;
• СНиП 3.05.01-85 «Санитарное техническое оборудование внутри зданий».

А также существуют технические правила, регулирующие эксплуатацию тепловых энергетических установок, которые утверждены Приказом Министерства энергетики РФ.

На трубах зачастую появляются налеты и отложения, которые снижают проходимость почти вдвое. Качество циркуляции носителя тоже уменьшается. Если требования, прописанные в документах, не будут соблюдены, то обычная подготовка к отопительному сезону может превратиться в аварийную ситуацию, которая повлечет за собой массу проблем. Если ситуация возникнет в условиях холодов, то следует разморозить систему отопления, что повлечет за собой полную или частичную замену труб.

Советы по выбору обрамления оконных рам

Акты пожарных испытаний

В ходе проведения испытаний на работоспособность и безопасную эксплуатацию пожарного оборудования, составляется несколько актов:

• проверка пожарных гидрантов;
• диагностика внутреннего водопровода;
• проверка на безопасность использования и соответствия правилам охраны труда пожарных лестниц.

Пожарных гидрантов

Проверка работоспособности гидрантов на водоотдачу проводится два раза в год и, зачастую, совмещается с проверкой противопожарного водопровода. По результатам инспекции составляется акт, который подписывается комиссией. Обязательные члены: представитель пожарной инспекции и представитель от организации, в которой проходит проверка. Также комиссия может полностью состоят из сотрудников компании.

В акте указывают:

• общеорганизационные сведения (информация о компании, дата и место составления);
• в основной части дается описание членов комиссии и хода проведения испытания. Информация о гидрантах представляется в табличном варианте. Указывается адрес расположения, диаметр, напор, водоотдача и принадлежность гидранта;
• в заключительной части устанавливается соответствие (или несоответствие) требованиям состояния гидранта.

В конце акт подписывается уполномоченными членами комиссии.

Внутренний противопожарный водопровод

Актом устанавливается наличие или отсутствие дефектов и неисправностей в системе противопожарного водопровода. Проверка проводится ответственными работниками предприятия. Периодичность – не менее двух раз в год, для легковоспламеняющихся производств проверки могут назначаться чаще.

Внутренний противопожарный водопровод (ВПВ) – сложная система труб, датчиков, переключателей. Поэтому проверяет ее зачастую специалист по охране труда или пожарной безопасности, а также лица, которые обучены ПБ.

Акт составляется на фирменном бланке или простой бумаге с указанием реквизитов. Обязательно прописываются:

• сведения об организации и участниках проверки;
• информация о проверяемом объекте;
• результаты проверок;
• рекомендации по устранению дефектов и неисправностей, если таковые обнаружены;
• подписи ответственных лиц.

Если к акту прилагаются дополнительные документы – указывается их перечень и название.

Пожарных лестниц

Испытание пожарного оборудования, в том числе лестниц и стремянок регулируется специальным ГОСТом. Проводить инспекцию могут организации, которые получили разрешение в МЧС и имеют для этого специальное оборудование.

Результаты проверки заносятся в протокол испытаний. В документации приводится стандартная информация об организации и ее реквизитах, сведения о членах комиссии. В основной части приводится информация о проверенных объектах (количество лестниц и стремянок, их инвентарные номера и принадлежность к структурному подразделению), информация о результатах проверок (отсутствие или наличие дефектов). Дается предписание для устранения выявленных неисправностей.

В конце акт подписывается членам комиссии.

Особенности заполнения первых пунктов акта

Комиссия включает представителей:

1.компании, которая строила коммуникации.

2.службы, которая вела технический надзор заказчика.

3.организации по эксплуатации.

В акте следует прописать название организации, в которую входит специалист, участвующий в проверке, и должность этого члена комиссии в этой организации, указывая его фамилию и инициалы. Далее прописывается подробная информация об объекте, который подлежит проверке. Надо прописать его название без сокращений (информацию можно взять в проектных документах), пикетные номера, которые указаны на концах объекта, протяженность труб, их диаметр, и из какого материала они сделаны, каким способ герметизированы стыки элементов. Из этих данных состоит шапка акта.

Сколько стоят гидроиспытания, и кто их проводит?

Проведение опрессовки в только что построенном доме проводит организация подрядчика. В уже эксплуатирующемся здании все гидравлические испытания возлагают на управляющую контору. Но это относится только к постройкам жилого и общественного назначения. За гидроиспытания в зданиях административного назначения отвечает эксплуатирующая контора или подрядчик.

В частном доме опрессовка проводится за деньги владельца. Он может обратиться в лицензированную организацию и заказать проведение работ.

• гидравлические испытания сети в пределах одной квартиру будут стоить примерно 85$ (5530 рублей);
• за опрессовку системы в коттедже придется заплатить 250$ (16250 рублей);
• проведение опрессовки системы отопления в многоквартирном доме будет стоить 500$ (32500 рублей).

После проведения испытаний заказчику выдается локальная смета, где указывают все проведенные работы, и договор. Испытательные мероприятия проводят согласно техзаданию, а результаты заносятся в акт опрессовки.

Особенности и ограничения пневматической опрессовки

Пневматическое испытание труб путём опрессовки воздухом представляет определённую опасность, что связано со значительным количеством энергии, накопленной в сжатом газе. Разрыв трубы может привести к взрывному выбросу этой энергии. По этой причине при пневматическом тестировании испытательное давление принимают обычно всего на 10% выше, чем расчётного в трубопроводной магистрали.

Для безопасности пневматической опрессовки необходимы следующие два предварительных условия:

• Разгрузочное устройство адекватного размера;
• Промежуточное удержание значений испытательного давления в пределах 150…180 кПа, с визуальным осмотром всех соединений.

Только затем  компрессию постепенно доводят до нормативных значений.

Пневмоопрессовка производится взамен гидравлической в зимнее время года, когда существует  опасность замерзания воды или масла. Её применение ограничено повышенными эксплуатационными расходами на эксплуатацию насосно-компрессорных установок.
