Настенные одноконтурные газовые котлы и их разновидности

Принцип работы котла и его составляющие

Такой агрегат оборудован несколькими типами горелок, с помощью которых поджигается топливо:

• Горелка. первый тип – здесь поджиг происходит от спичек либо от пьезозажигалки. Таким образом, поджигается запальная, то есть первая горелка. Эта горелка уже поджигает основную и та горит до тех пор, пока не срабатывает клапан, перекрывающий подачу топлива, который реагирует на сигнал термодатчика;
• второй тип – здесь горелка зажигается от запального устройства, которым управляет определённый предохранитель, регулирующийся тем же тепловым датчиком.

Вентиляционная система. Так как котел изначально позиционируется, как энергонезависимый, то, безусловно, внутри него нет вентилятора, который бы работал за счет электричества и удалял продукты горения. Поэтому если монтировать такой котел, необходимо продумать, как будет осуществляться вентилирование за счет естественной воздушной циркуляции, для того чтобы угарный газ выходил наружу без остатка.

Еще к особенностям в работе таких устройств относится и тот факт, что они оснащены клапанами, которые срабатывают, как предохранительные. На них возложена функция отслеживания давления в самой системе. В тот момент, когда давление внутри контура достигает критической отметки, клапан устанавливается механически в открытое положение и излишки сбрасываются.

Вам будет интересно >> Как работает энергонезависимый газовый котел

Контроль пламени осуществляется мультитермапарой или просто термапарой. Это устройство расположено таким образом, что оно, в любом случае, оказывается внутри пламени и может осуществлять свою прямую функцию.

Такая система, как автоматически срабатывающий клапан и термометр, предотвращают перегревание жидкого теплоносителя внутри контура. На выходе из агрегата термометр измеряет температуру жидкости и, как только показывается критическая температура, то сразу же передается сигнал, и клапан перекрывает доступ топлива. Но если температура падает, то снова подается сигнал, но уже на открытие, и горелка вновь зажигается.

Автоматизация в управлении котлами

Все котлы современного поколения оснащены многоступенчатой системой безопасности. Которая обеспечивает защиту газового оборудования от повреждений вследствие неправильной эксплуатации. Кроме того, такой вид защиты предотвратит утечку газа и перегрев теплоносителя.

Настенный термоблок

Все модели настенных газовых котлов оборудованы датчиками температуры и давления теплоносителя в системе отопления и водоснабжения. Именно они позволяют пользователю контролировать температуру в системе.

Совет! Для защиты системы от перегрева или перепадов давления, можно дополнительно оборудовать котел термопарами и аварийными клапанами. При превышении определенной величины, они будут стравливать воду во избежание аварийной ситуации.

Основные отличия одноконтурного и двухконтурного газового котла

Основное отличие двухконтурного и одноконтурного газового котла друг от друга в том, что один предназначен строго для отопления, а второй имеет в своей структуре проточную систему водонагревания и, помимо отопления, еще и обеспечивает дом горячей водой.

Название этих приборов указывает на их основное отличие. В одноконтурном — один контур теплоносителя, а в двухконтурном — дополнительный источник нагрева воды. При этом двухконтурные котлы могут иметь один или два теплообменника. В первом варианте имеется переключатель, который отключает подачу газа на отопление и подает его на нагрев. Во втором случае есть отдельные теплообменники, которые нагревают воду на отопление и на водоснабжение.

После покупки дома, прежде чем покупать котёл, нужно составить газовый проект, который позволит размещение такого оборудования в доме. Затем обязательно изучить, что такое одноконтурный и двухконтурный газовый котел, проконсультироваться со специалистом, а также взвесить необходимость определенного варианта отопления.

Двухконтурный вариант также разделяется на несколько видов. Он может иметь теплообменник, который представляет собой несколько согнутых трубок с пластинчатыми элементами. Также есть битермический теплообменник, который выглядит, как ячеистое устройство. Последнюю модель лучше использовать там, где нет высокой жесткости воды.

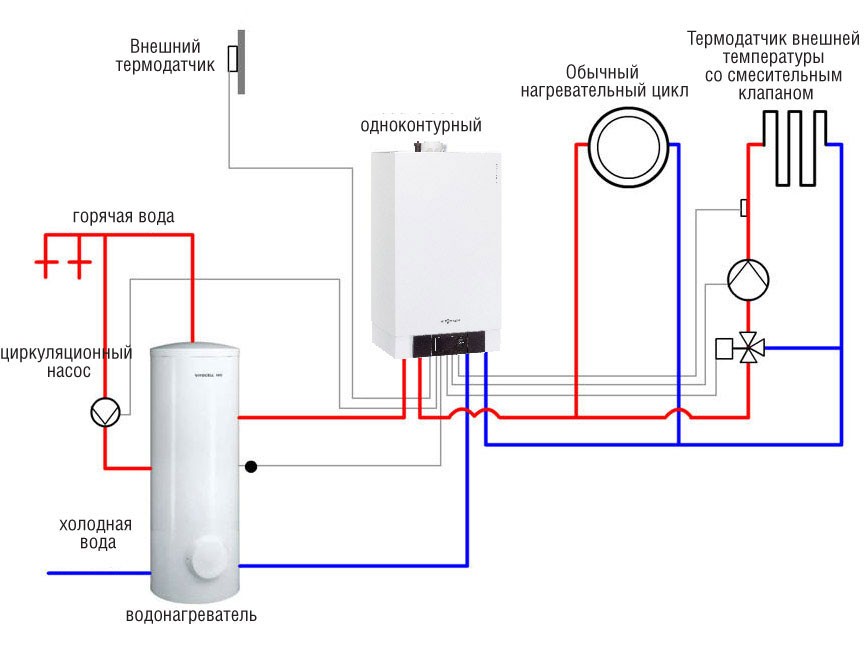

Принцип действия одноконтурного настенного газового котла

Некоторые варианты оборудования имеют пару циркуляционных насосов, а другие – всего один. Встроенная система безопасности позволяет обеспечить стабильную работу устройства.

В целом принцип работы одноконтурного газового котла заключается в нескольких этапах:

1. Контур подсоединяется к отопительному оборудованию, который нагревает воду, благодаря передачи тепла от сгорания топлива.
2. С помощью насоса горячая вода подгоняется в замкнутую систему.
3. Подогретая жидкость уже в последующем передается по трубам, радиаторам и отопительным батареям.
4. Теплый воздух распространяется по всему помещению, обогревая пространство.
5. Вода, которая прошла весь цикл снова возвращается в котел для повторного обогрева с помощью специального разъема.

Жидкое топливо (в данном случае газ) перерабатывается в камере сгорания, которая находится в теплообменнике. Камера изготавливается из чугуна или стали, чтобы конструкция не деформировалась от пламени.

Кроме того, газовый котел должен иметь систему для отвода продуктов переработки топлива. Настенная модель требует установки дымоходной трубы, которая проходит через специальное отверстие в стене. Главное, при ее установке обеспечить системе хорошую изоляцию.

На что обратить внимание при выборе?

Перед покупкой двухконтурной модели стоит обратить внимание на пять важных показателей:

1. Тип камеры сгорания

Существуют устройства с открытой и закрытой камерой сгорания. Приборы с открытой камерой забирают воздух из помещения, а продукты горения выводят через дымоход. По технике безопасности такой дымоход должен быть не менее 4 м в высоту. Так как при этом кислород из помещения расходуется, то в таком доме должна быть хорошо организована вентиляция.

При закрытом горении воздух забирается с улицы, а продукты горения в этот момент выводятся наружу. Таким образом кислород в помещении не сгорает и в целом атмосфера гораздо более благоприятная. Модели с закрытой камерой подойдут тем, у кого плохо организована вентиляция в доме. Также их можно устанавливать на кухне или в ванной комнате. Устройства с закрытой камерой горения — это единственно возможный вариант для многоквартирных домов.

2. Тип котла

Бывают классические (конвекционные) и конденсационные устройства.

Классические настенные газовые котлы с двумя контурами, рейтинг 2020 которых будет приведен ниже, вырабатывают тепло лишь за счет горения газа. В среднем их КПД составляет от 85 до 95 %.

Конденсационные приборы вырабатывают дополнительное тепло за счет конденсации водяного пара, который образуется естественным образом в процессе горения. Благодаря этому КПД котла повышается и может составлять от 100 до 110 %. Учитывая это, конденсационная модель может сократить расход газа на 10 — 15 %. Особенно ощутима эта экономия будет при использовании теплого пола. Если вы реально хотите сэкономить на отоплении и подогреве воды, то берите конденсационную модель. Такие модели обязательно войдут в наше рейтинг настенных газовых котлов двухконтурных по надежности.

3. Материал теплообменника

Теплообменник устройства может изготавливаться из таких материалов:

• Чугун. Применяется в самых дешевых моделях. Неплохо генерирует тепло, но КПД обычно не превышает 90%. Котлы с чугунными теплообменниками более тяжелые и громоздкие, что усложняет их монтаж.
• Нержавеющая сталь. Применяется для бюджетного и среднего класса. Нержавейка довольно долговечная и при необходимости легко ремонтируется. Однако теплоотдача меньше, чем у меди.
• Медь. Медные теплообменники ставят в моделях среднего и дорогого класса. Они долговечные и хорошо отдают тепло.

Если хотите взять классическую модель и собираетесь сами монтировать ее, берите с нержавеющим теплообменником. Для теплого пола и горячего водоснабжения рекомендуем брать устройство конденсационного типа с медным теплообменником.

4. Мощность котла

В среднем 1 кВт мощности прибора способен отопить около 8 м2 площади. Разделите общую площадь, которую вам нужно отопить на 8 и получите требуемую мощность. Добавьте 1 кВт на подогрев воды. Если же хотите более точно рассчитать мощность устройства, воспользуйтесь формулой, которую мы приводили для одноконтурных котлов.

5. Наличие встроенного бойлера

Отдельный тип двухконтурных котлов может дополнительно оснащаться бойлером для нагрева и главное хранения воды. Иногда очень удобно иметь такой бойлер, так как при сильном падении давления в трубопроводе котел может попросту не греть воду, а в бойлере вода всегда будет горячей. Приобретение модели со встроенным бойлером имеет смысл лишь в тех случаях, когда наблюдается частое падение давления в городском водопроводе. В противном же случае это лишняя трата денег.

Виды энергосберегающих котлов

Выбирая устройство для отопления частных домов, дач, офисов, магазинов, аптек и других производственных, нежилых и подсобных помещений все чаще предпочтение отдают энергосберегающим электрическим котлам отопления. И это оправдано – стоимость энергетических ресурсов постоянно растет, поэтому применение экономичных энергосберегающих котов позволит экономить на оплате счетов за электроэнергию.

Спрос на них постоянно растет, как и на экономичные газовые котлы. Отопительные электрокотлы легко и просто подключаются к различным системам отопления (этажным, центральным, индивидуальным), при этом она может быть смешанного или накопительного типа. Сэкономить на потреблении эл. энергии энергосберегающие электрические котлы помогут и в том случае, если включать их в работу в ночное время, пользуясь двухтарифным счетчиком электроэнергии (стоимость 1 кВт электроэнергии в ночное время гораздо ниже).

С помощью этого видео, можно  многое узнать об отопительных  котлах, работающих от электричества:

• типу (электродные, индукционные, ТЭНовые);
• месту установки (напольные и настенные);
• мощности в кВт (от 2 до 120);
• количеству контуров (одно-, двухконтурные);
• способу питания (однофазные, трехфазные).

Применяются энергосберегающие электрические котлы  отопления только там, где есть возможность подключения к электрическим источникам питания. Экономичные газовые котлы используются в том случае, если есть возможность подсоединения к газовой магистрали.

Отопление помещений с помощью электрических энергосберегающих котлов электродного типа (их еще называют ионными или ионно-обменными) осуществляется благодаря протеканию электрического тока через жидкий теплоноситель, в качестве которого используется вода (чаще всего), электролит, масло.

Нагрев осуществляется за счет неупорядоченного движения ионов жидкости, движущейся от катода к аноду, при этом их хаотическое движение приводит к быстрому возрастанию температуры теплоносителя. Электрические энергосберегающие котлы для дома ионного типа занимают мало места и считаются лучшими при необходимости отопления площадей до 250 м2 или объемом 750 м3, при этом температура на выходе  из котла может достигать 95 0С.

На видео показан смонтированный отопительный экономичный электрический котел, который считается лучшим:

Кроме того, внутри электрокотла в процессе работы происходит микровибрация, что не дает образовываться накипи на внутренних элементах котла. Такой отопительный котел не имеет разъемных элементов, что значительно продлевает его срок службы.

Цена на энергосберегающие электрические котлы этого типа довольно высокая и превосходит стоимость экономичных электродных электрокотлов других моделей в несколько раз. Но цена оправдана, т.к. такой электрический котел имеет  большой срок службы и не нуждается в обслуживании в процессе эксплуатации.

На фото изображен ионный экономичный электрический котел, котел привлекает свои дизайном.

У ТЭНовых  электрических котов теплоноситель нагревается от имеющихся в устройстве тэнов, которые подключаются к источнику питания.

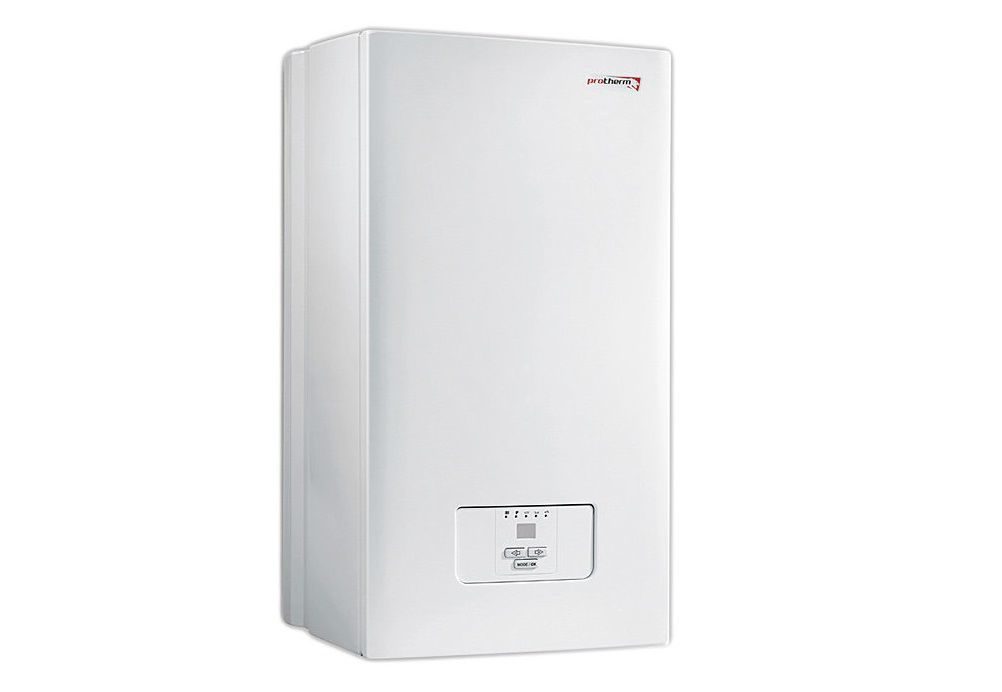

На фото показан внешний вид наиболее распространенного электрокотела, имеющего трубчатые нагреватели (ТЭНы).  Цена на ТЭНовые котлы не высокая, т.к. их выпускают многие производители и конкуренция заставляет искать пути удешевления продукции, которая не отражается на качестве работы электрического котла.

Недостатки отопительной системы АГВ

Перед тем, как выбрать АГВ отопление, следует знать, что система имеет несколько недостатков:

• Данная система требует обязательного строгого соблюдения абсолютно всех правил разводки трубопровода.
• В ней не предусматривается автоматическая регулировка и контроль режима температуры в каждой комнате отдельно. Происходит неэкономное расходование топлива.

Если АГВ применяют на даче, то с приходом холодов, если дачники не пользуются домом зимой, они стараются сливать воду из системы отопления. Для того чтобы избежать этих манипуляций, можно залить в трубопровод специальный антифриз. Хотя нужно быть предельно осторожными с этой ядовитой жидкостью.

На российских заводах производится АОГВ – 23,2 – 1 . Это бытовой отопительный газовый баллон. Он предназначается для обогрева домов площадью 140 – 200 кв. метров. Есть аппарат и с чуть меньшей мощностью для обогрева площади в 100 – 140 кв. м. В остальном эти два вида обогревателей практически не отличаются друг от друга.

Недавно появилась более современная модель АКГВ – 23,2 – 1 с водяным контуром. Его также можно применять и для обогрева дома, и для снабжения горячей водой. А вместо трубы, идущей внутри котла, устанавливаются три стальные секции, которые изготовлены особым способом штампования и полые внутри. Секции смонтированы вертикальным образом и соединяются в один дымоход, по которому поступают продукты горения газа в отдельную дымоходную трубу.

Нагрев воды происходит с помощью специального змеевика, который опоясывает абсолютно весь контур внутри котла и по нему идет та вода, которая используется для быта. А в котле нагревается и вода для обогрева. То есть, получается, этот аппарат – два в одном.

Она полностью контролирует абсолютно весь процесс нагревания воды. А сам блок автоматики состоит из:

• термодатчика, который контролирует температуру воды;
• электромагнита, который отвечает за управление основным клапаном подачи газа;
• термопары, которая монтирована около запальника. Нагреваемая от постоянно горящего факела, она создаёт электрический ток в цепи;
• датчика тяги. Он монтируется в дымоход и контролирует оптимальную тягу трубы.

Блок автоматики не даст включить отопление АОГВ, если возникла хотя бы малейшая поломка или сбился показатель эффективной работы котла. Главное – правильно отрегулировать автоматику и тогда оборудование будет служить долго.

После чего они приобрели достаточно широкое распространение на просторах Советского Союза, и зарекомендовали себя с хорошей стороны. То есть, АГВ отопление в квартире проверено десятилетиями эксплуатации в частном секторе и вполне достойно вписывается в современную жизнь, особенно, после того, как была модернизирована и усовершенствована.

Необходимо только соблюдать абсолютно все меры предосторожности в работе с данным видом котлов, следовать таким документам, как АГВ отопление инструкция, не заниматься самодеятельностью – и тогда он прослужит верой и правдой долгие годы, принося тепло и уют в дом. Тем более, что данная система отопления достаточно экономична и позволяет использовать котлы и для обогрева помещения и для источника горячей воды, что тоже очень удобно и экономично, как со стороны экономии средств, так и с экономии места в занимаемом помещении

А с учётом автоматизации работы оборудования, вся эта система безопасна и проста в управлении. Единственное, после того, как выбрать АГВ отопление, и установить его, нужно правильно настроить автоматизацию и тогда можно спать спокойно

Тем более, что данная система отопления достаточно экономична и позволяет использовать котлы и для обогрева помещения и для источника горячей воды, что тоже очень удобно и экономично, как со стороны экономии средств, так и с экономии места в занимаемом помещении. А с учётом автоматизации работы оборудования, вся эта система безопасна и проста в управлении. Единственное, после того, как выбрать АГВ отопление, и установить его, нужно правильно настроить автоматизацию и тогда можно спать спокойно.

Добавить комментарий

Принцип работы двухконтурных газовых котлов. Отличие современных АГВ от традиционных аналогов. Рекомендации по выбору АГВ для частного дома

Владельцам частных домов аббревиатура АГВ знакома не понаслышке. Автономный газовый котел, изобретенный еще в середине прошлого века, успешно решает вопрос отопления в загородном строительстве.

Газовый котел для отопления частного дома

В процессе модернизации газовые котлы приобрели много усовершенствований, благодаря чему современные АГВ способны существенно экономить расход энергоресурса. В чем особенность таких систем отопления и как выбрать оптимальный вариант, рассмотрим ниже.

Известные производители

Неплохие отзывы имеют японские приборы, а также оборудование производства Италия. Их рейтинг довольно высокий.

Такие бренды, как Bosch, Viessmann, Beretta, Baxi на слуху у многих людей. Но также стоит отметить доступную по стоимости продукцию от компании «Данко» («Агроресурс»), в связи с чем на неё существует огромный спрос. И бренд Daesung из Кореи, в последнее время пользующийся огромной популярностью у потребителей. Чем отличаются выше перечисленные бренды, в чем их сильные и слабые стороны, разберемся детально.

Говоря о немецком производителе настенных котлов Bosch, на ум моментально приходит слово качество. И действительно, именно этот критерий определяет всю выпускаемую продукцию данным брендом, который, к слову, функционирует уже более двадцати лет. А при соблюдении рекомендаций по эксплуатированию настенного котла – он прослужит вам гораздо дольше заявленного гарантийного срока. Котел Bosch отличается встроенной системой самостоятельной диагностики и автоматическими настройками. К примеру, при исчезновении в горелке огненного пламени газ автоматически выключается. Функционирует котел от природного или сниженного газа. Теплообменник изготавливается при помощи такого материала, как медь, которую впоследствии покрывают тонким слоем оксида, помогающим защитить настенный котел от появления коррозии. Оборудование обладает компактным размером и прекрасно вписывается в практически любой интерьер. Есть возможность поместить котел даже в навесной кухонный шкаф.

Благодаря бренду Viessmann настенный котел приобрел несколько модификаций. А именно: оборудование может быть как одноконтурным, так и двухконтурным. Усовершенствованный дымоход и его внутренняя конструкция не позволяет наледи образовываться на поверхности оборудования. Компактность котла позволяет умещаться мембранному расширительному баку на шесть или даже десять литров. Настенный газовый котел от бренда Viessmann порадует вас качеством и коэффициентом полезного действия в девяносто три процента.

Итальянские производители, один из которых небезызвестный Beretta, отличаются высоким качеством сборки и мощностью оборудования от двадцати четырех киловатт. Широкий ассортимент удивит даже самого избирательного потребителя. Beretta выпускает одноконтурные и двухконтурные котлы, с наличием бойлера и без. Встроенный бойлер на шестьдесят литров, благодаря расширительному баку, может увеличивать объем.

Настенный газовый котел от итальянской марки Baxi выделяется среди прочего оборудования наличием атмосферной горелки, что делает работу прибора практически бесшумной. Теплообменник выполнен по битермической технологии. Мощность варьируется от десяти до восьмидесяти киловатт. Компактность выпускаемого маркой оборудования позволяет продукции пользоваться большим спросом у потребителя. Заявленный коэффициент полезного действия равняется девяноста процентам. Срок гарантии рассчитан на семь лет.

Настенный газовый котел, изготовленный в Корее под маркой Daesung, прекрасно справляется и с отоплением жилого пространства. Сильной стороной этого прибора является теплообменник, одна часть которого изготовлена из медного сплава, а другая часть из стальной пластины. Благодаря такой конструкции вода нагревается моментально. Встроенный стабилизатор работает от ста пятидесяти до двухсот восьмидесяти вольт. Ко всему прочему котел обладает защитой от перегревания, переохлаждения, утечки газа и резких скачков давления. Оборудованием можно пользоваться при помощи дистанционного пульта.

Из отечественной продукции можно отметить вышеупомянутую марку «Данко». Настенные котлы отличаются от зарубежных аналогов энергозависимостью. Однако климат на территории России и всевозможные перебои электричества делают эту особенность огромным плюсом для российского потребителя. Отдельно стоит отметить качество и долговечность оборудования. Единственным недостатком настенных котлов «Данко» является необходимость в приобретение дополнительных комплектующих: насоса, регулятора и расширительного бака.

Советы по выбору котла в зависимости от возможности регулировки мощности

Если перед вами стоит задача о том, как выбрать газовый настенный двухконтурный котел, то следует обратить внимание еще и на то, что модели могут иметь регулировку мощности:

• одноступенчатую;
• двухступенчатую;
• трехступенчатую.

Такой функционал необходим, ведь температура за окном изменяется в зависимости от погоды, и температуру внутри помещений тоже иногда есть необходимость изменить. Специалисты утверждают, что одноступенчатая регулировка позволит котлу работать в одном режиме. Если вы захотите отрегулировать высокую температуру воды, то агрегат придется отключить. Если же вы выберете модель с двухступенчатой регулировкой, то агрегат сможет переключаться в зависимости от холодной и теплой температуры наружного воздуха. Профессионалы подчеркивают, что такие варианты удобнее при использовании, а возможность переключения режима работы горелки позволяет увеличить срок эксплуатации оборудования.

Если вы готовы выделить на покупку отопительного оборудования больше средств, то следует приобрести вариант с тремя ступенями регулировки мощности. Такие устройства служат еще дольше, но некоторые настенные модели способны работать лишь в одном из двух режимов. Это указывает на то, что при включении горячей воды оборудование прекратит обогрев и возобновит его после того, как кран горячего водоснабжения будет закрыт. Если с таким решением вы мириться не готовы, то специалисты советуют предпочесть модель с совмещенным теплообменником.
