Заземление газового котла в частном доме: подробная инструкция по созданию и монтажу контура, подключению к нему котла, получению акта проверки заземляющей конструкции, стоимость работы мастеров

Проверка контура заземления газового котла

Если вам нужен Акт на контур заземления для газового котла,

звоните: 8-495-723-00-95.

Стоимость 5000 рублей

Порядок установки и проверки газовых отопительных котлов является основой их безопасного функционирования. Для осуществления этих обязательных процедур необходимо придерживаться определенных норм и правил. Немаловажным фактором является профессиональная материально-техническая база, без которой проверка заземления газового котла невозможна. После проверки, наша электролаборатория выдаёт Акт проверки контура заземления газового котла.

Зачем нужно заземлять котел?

В большой перечень услуг нашей компании входит и проведение измерений сопротивления заземляющих устройств различного типа. Эта процедура необходима и при установке отопительного оборудования. Помимо правильного подключения электропитания и газовой магистрали, управляющая компания при приемке оборудования требует протокол проверки заземления газового котла.

Это должен быть отдельный контур, который рассчитывается и изготавливается согласно параметрам устройства. При определенных навыках его можно сделать самостоятельно, но проверить величину сопротивления заземления и составить нормативный акт могут только организации с соответствующими полномочиями – электролабораториями.

Проверка контура заземления проводится сразу же после монтажа отопительного оборудования или через определенный период его эксплуатации. Методика и правила выполнения определяются следующими нормативными документами:

1. ПУЭ – для подготовки электрооборудования к эксплуатации. Пункты с 1.7.100 по 1.7.103

2. ПТЭЭП – определяет периодичность и правила контроля состояния заземляющего контура. Пункты с 2.7.8 по 2.7.15.

Для проведения работ специалисты компании используют современное оборудование, которое соответствует нормативам. Комплексное применение теоретической части и материально технической базы дает возможность составить акт проверки заземления газового котла, включающий в себя следующие пункты:

• Определение вида грунта. От его состава зависит удельное сопротивление.
• Состав почвы. Основной характеристикой является степень влажности.
• Удельная мощность газового котла.
• Режим нейтрали – для большинства сетей она глухозаземлённая.
• Удельное сопротивление грунта во время проведения испытаний.
• Расчетный ток замыкания на землю.

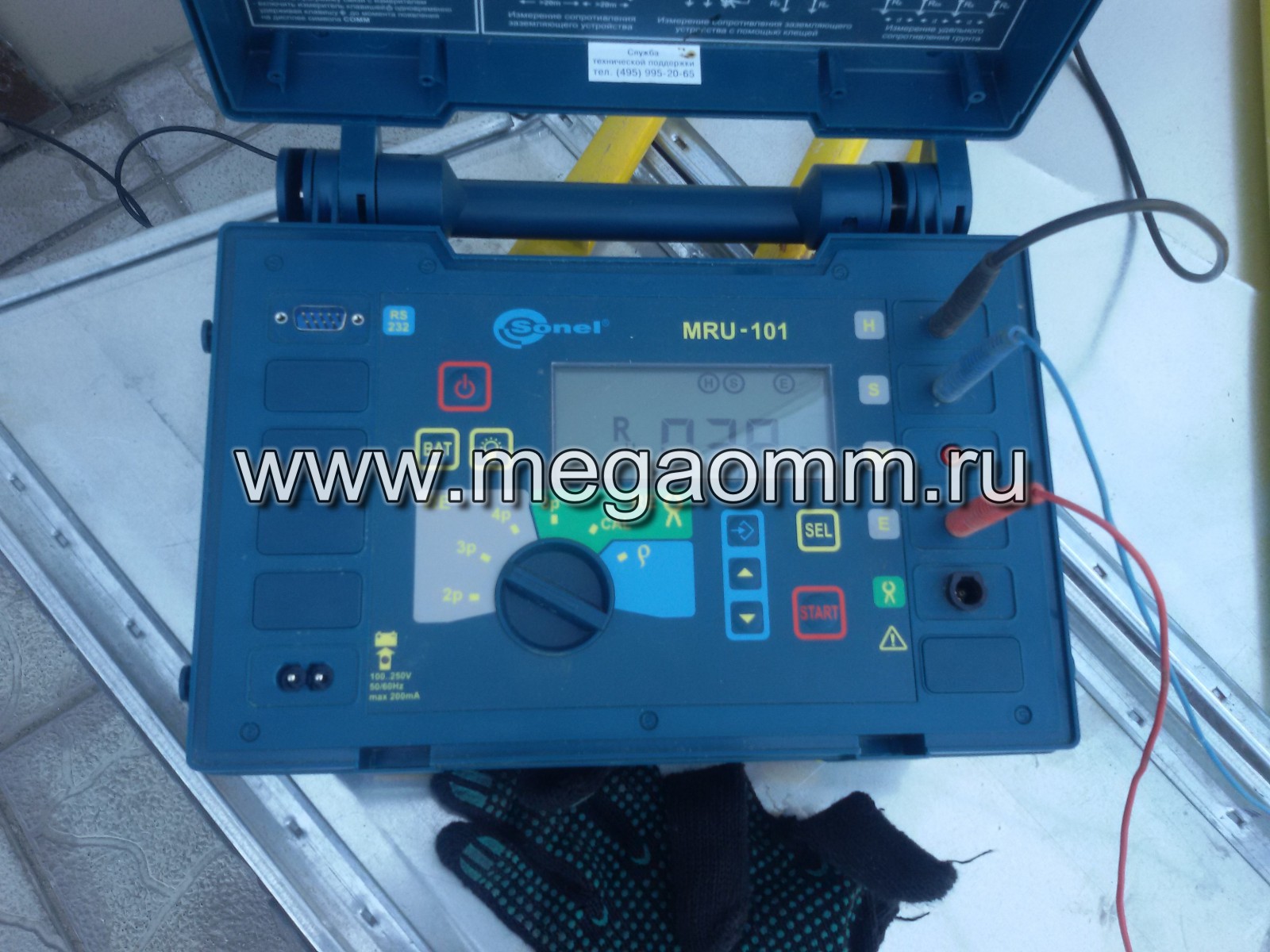

Согласно этим параметрам с помощью специальных приборов, например – MRU 101, снимаются текущие показатели контура. Затем данные заносятся в акт, который может предоставляться службам контроля Мособлгаз, во время проверок газового оборудования.

Как часто нужно проверять контур заземления?

У рядового потребителя может возникнуть вопрос – зачем проводить проверку контура заземления? Увы, но в реальности его параметры не всегда соответствуют нормам. Со временем это может привести к печальным последствиям. Даже правильно установленный заземляющий контур может изменить свои технические характеристики под воздействием внешних факторов. Чаще всего это сопряжено с проведением ремонтных работ или подключением нового электрооборудования к контуру.

Поэтому периодичность проверки заземления зависит от следующих факторов:

• Изменение общей нагрузки сети. Обусловлено установкой нового оборудования.
• Ухудшение свойств элементов заземления. Основной фактор – ржавление, в результате чего изменяется удельное сопротивление цепи.
• Чрезмерно повышенная влажность грунта, которая существенно отличается от параметров при первичной проверке.

В случае изменения общего сопротивления цепи заземления резко повышается вероятность выхода из строя отопительного оборудования. В особенности это касается электронных систем управления.

Оснащенная современным оборудованием электролаборатория нашей компании позволяет выполнить эту процедуру в довольно короткие сроки. Своевременная проверка контура заземления газового котла поможет определить фактические показатели. По результатам можно решить вопрос – проводить модернизацию всей конструкции или нет.

Если же подобные факторы не наблюдаются, то специалисты рекомендуют следующую периодичность тестирования контура:

• В полном объеме – не реже 1 раза в 12 лет.
• Отдельный контур заземления для отопительного оборудования – 1 раз в 6 лет.
• Визуальный осмотр целостности конструкции – 1 раз в год.

При соблюдении этих рекомендаций можно обеспечить максимальную безопасность не только для отопительного оборудования, но и для его владельцев. Стоимость процедуры проверки несоизмерима меньше, чем цена нового газового котла и тем более – здоровья человека.

Проверка заземления котла

Выдавать акт о вводе газового котла в эксплуатацию (данный акт учитывает и допустимость использования имеющегося заземляющего контура) может представитель местной газовой службы. В то же время, согласно стандартам, для проверки сопротивления заземления необходимо вызывать специалистов из электрической лаборатории, которые также проверят качество системы молниезащиты. На практике обычно оказывается так, что проверку выполняет только одна служба.

Проверка заземления может проводиться с разной периодичностью, нормы которой устанавливаются соответствующими нормативными документами. Обычно проверка выполняется минимум один раз в год. Необходимость регулярной проверки обуславливается изменением характеристик почвы, интенсивности прохождения грунтовых вод и ряда иных факторов.

В любом случае, если сопротивление заземляющего контура и его целостность соответствуют нормативам, то хозяину будет выдан акт или протокол, разрешающий ввод котла в эксплуатацию и его дальнейшее использование.

Как сделать в частном доме самому. Правила и схема действий

Согласно ПУЭ, чтобы сделать заземление посредством розетки напрямую самому, ее необходимо подключать по схеме не к щитовой, а непосредственно к контуру.

Одно из основных требований к заземляющему контуру – сопротивление системы в целом не должно превышать 4 Ом. Для этого нужно грамотно соединить контур с силовым щитком с помощью проводника, сделанного из меди. Одна его сторона крепится к цоколю дома, а другая – к нулю на щите.

Фото 2. Готовый комплект для заземления настенного газового котла со всеми необходимыми комплектующими.

Для самостоятельного внедрения заземляющего устройства, можно воспользоваться следующими способами:

• Купить готовый комплект для заземления газового котла. В его состав входят все необходимые комплектующие. Монтаж проходит довольно быстро и не отнимает много времени. Вам понадобится небольшой участок площадью 0,5х0,5 м2. Заземление можно проводить в подвальных помещениях или в нескольких метрах от самого дома.
• Самостоятельно изготовить заземлитель. Для этого понадобится сварочный аппарат и стальной уголок. Созданную конструкцию, в виде треугольника или перевернутой буквы Ш, вкапывают в землю на глубину больше 1 метра.

Справка! Перед началом работы необходимо провести независимый внешний контур заземления недалеко от дома.

Инструменты и материалы

Процесс делается благодаря таким инструментам:

• По сделанной разметке лопатой копается траншея.
• В пробуренные шурфы молотком вбиваются заземлители.
• С помощью мотобура в верхней части траншеи пробуривают глубокие шурфы.
• Для состыковки уголков между горизонтальными элементами контура заземления используют металлическую ленту. Для соединения необходима электрическая сварка.
• На конце проводника, входящего в помещение, приваривают болт М6 или М8. На него одевают кольцо провода, которое отвечает за внутреннее заземление частного дома.

Используемые материалы:

• Металлический уголок (размером 50х50х5 мм). Домовый контур заземления является равносторонним треугольником, в углы которого вбиваются металлические заземлители.
• Стальная лента шириной 40 мм и толщиной 4 мм. Для того чтобы состыковать уголки между собой применяют металлическую ленту.
• Металлическая проволока катанка диаметром 8–10 мм. Она укладывается в траншее и приподнимается над уровнем отмостки на 50 сантиметров.

Как заземлить контур: процесс работы

Для правильного и эффективного заземления газового котла необходимо изготовить внешний контур.

Процесс изготовления контура:

• Делается разметка на расстоянии одного метра от дома. Рисуется равносторонний треугольник со сторонами по 2 м.
• По нарисованным линиям выкапывается траншея 50 см глубиной и 40 см шириной.
• Далее следует соединение с домом при помощи траншеи такого же размера.
• Буром делаются глубокие шурфы.
• В шурфы вставляют заземлители. Расстояние до дна траншеи должно составлять около 15 см.
• Соединяют заземлители между собой с помощью полосок металла 40х4 мм.
• Кладут металлическую полоску в траншею, ведущую к дому.
• Приваривают полоску металла к цоколю с помощью металлического стержня.

Внимание! Такое оборудование системы заземления возможно только при наличии достаточного количества земли возле дома. Если заземлить котел с помощью треугольного контура нельзя, применяют линейное заземление

Как заземлить газовый агрегат?

Как правильно сделать заземление газового котла? Сперва следует учесть ряд важных нюансов:

1. Для заземляющей металлоконструкции, устанавливаемой в грунт, подойдут: уголок, швеллер, профильная труба.
2. Металлическая поверхность должна быть защищена от коррозии: оцинковкой, медным покрытием или антикоррозийной пастой.
3. Площадь поперечного сечения провода, соединяющего нулевую фазу щитка с контуром заземления для газового котла, зависит от типа металла. Для меди оптимальным считается 1 см², для стали – 7,5 см², для алюминия – 16 см².
4. Сопротивление заземлителя для песчаных грунтов не должно быть больше 50 Ом, для глинозема – до 10 Ом.
5. Электроды должны изготавливаться из материала, который соответствует сопротивлению контура. Лучший вариант – двухдюймовые трубы или уголки длиной от 2 м и площадью поперечного сечения от 6 см².
6. Шина должна выполняться только из стальной или медной полосы.

Соблюдение перечисленных условий избавит Вас от претензий со стороны проверяющих органов.

Простой расчет параметров контура

Проще всего произвести заземление газового котла опытным путем без применения сложных формул и расчетов. В этом случае работу выполняют по следующему алгоритму:

• за основу берут контур из трех стержней длиной по 3 м в форме равнобедренного треугольника;
• соединяют проводники;
• берут омметр, который замеряет сопротивление, и измеряют показания контура – оптимальным является значение 4 Ом;
• если результат существенно выше оптимального, то к контуру добавляют еще один элемент и снова измеряют сопротивление; продолжают добавлять до тех пор, пока значение не приблизится к идеальному или хотя бы максимально допустимому в 10 Ом.

При желании можно определить количество электродов с помощью формул, которые имеются в специализированной литературе. Но для оптимальной работы газового агрегата достаточно самого простого расчета параметров.

Монтаж заземления

Установка системы для заземления газового котла должна производиться не ближе 1 м и не далее 5 м от дома. Это место нельзя в дальнейшем использовать для пристроек, возделывания земли или других целей. Лучше обгородить участок бордюром и украсить его композицией из камня.

На выделенном участке сначала рисуют схему контура. В большинстве случаев она имеет форму равнобедренного треугольника, но при недостатке свободного места, может иметь вид квадрата, линии или многоугольника. Форма зависит от количества электродов и положения дома.

Для монтажа понадобятся следующие инструменты:

• сварочный аппарат;
• болгарка для нарезки и корректировки труб;
• дрель или перфоратор;
• лопата, кувалда или ямобур.

Теперь пошагово рассмотрим, как правильно выполнить монтаж и подключение контура:

1. По линиям расчерченного макета выкапывают траншеи шириной 35-40 см, глубиной – 50-70 см. От самой ближней к дому вершины треугольника делают траншею до фундамента.
2. При помощи кувалды или ямобура в вершинах треугольника забивают электроды – металлические стержни из труб и уголков длиной около 3 м. Вбить их необходимо так, чтобы они высовывались из земли на 15-20 см.
3. Затем электроды соединяют между собой. Для этого по дну траншеи укладывают стальные полосы сечением 4,8-5 см². Соединяют конструкцию путем точечной сварки.
4. Теперь к ближайшему к дому электроду приваривают металлическую полосу, которая выводится по траншее на место, где будет входить заземление в само здание. От земли эта полоса должна отходить не менее, чем на 50 см.
5. Далее заводят систему в дом: делают отверстие перфоратором в стене, через него вводят медный провод, который фиксируется одной стороной к клемме на заземлительной шине, а другой – к металлической пластине на цоколе.
6. Теперь газовый котел подключают к щитку через автомат с помощью трехжильного провода. Также рекомендовано подключить стабилизатор напряжения.

Перед тем как закопать конструкцию нужно проверить сопротивление расхождения тока по контуру. Если результат меньше допустимого показателя в 10 Ом, то можно закапывать. Если сопротивление больше контрольного значения, следует добавить еще электроды, пока показатель не достигнет нормы.

Распространенные причины, почему шумит газовый котел

Все о возможных неисправностях газового котла и способах их устранения здесь

Существует еще один верный метод проверки полученного заземления на работоспособность. Для этого потребуется лампочка в 100 Вт, вставленная в патрон с переноской. Один ее конец подключают к фазе 220 В, а другой соединяют с металлической полосой одной из сторон системы. Если лапа горит, как будто вставлена в розетку, то заземление работает. Если свет тусклый или мигающий – следует проверить стыки системы. Если лампочка не горит – нужно проверить всю конструкцию.

Как правильно выполнить заземление котла на газе

В ПУЭ оговаривается необходимость заземления, но не оговаривается, что требуется приобретать уже готовый комплект для заземления (хотя это рекомендуется представителями газовой службы). Контур вполне можно сделать своими руками.

Чтобы самостоятельно и правильно выполнить работы, учитывают следующие нюансы:

1. Возможный тип системы заземления.
2. Параметры сопротивления.
3. Рекомендуемые материалы для изготовления заземляющего контура.
4. Стоимость работ.

Контур заземления для подсоединения газового котла, должен строго соответствовать указанным в ПУЭ нормам и параметрам. Если проверка показывает отклонение от норм, указанных в документации, представитель Газовой службы вправе отказать в воде оборудования в эксплуатацию.

Подготовка и составление проекта

Как и при монтировании громоотвода, для газового котла схема с заземлителем вначале должна быть спроектирована. Макет стоит нарисовать на бумаге: обычно схема представляет собой равносторонний треугольник со сторонами до 2,5 метра длиной, реже — квадрат, пятиугольник, линию. Последний вариант делают для экономии места участка вблизи частного дома.

Подготовка включает сбор нужного оборудования, проверку его исправности:

• аппарат сварочный;
• дрель, перфоратор;
• болгарка;
• лопата, кувалда;
• мотобур для твердого грунта.

После этого можно переходить непосредственно к работе.

Какие материалы необходимы для заземления

Требования к заземлению при подключении газового котла, также затрагивают типы материалов, используемых при проведении монтажных работ. Существуют следующие рекомендации:

• Провод заземления от щитка к контуру, уложенному в грунт, должен быть сечением: медный – не менее 10 мм², алюминиевый – 16 мм², стальной – 75 мм².
• В качестве вертикальных штырей, забиваемых в грунт, используют стальные трубы или уголки, соединенные шиной между собой с применением точечной сварки. В готовые комплекты, входят оцинкованные или омедненные электроды.
• Автоматика и УЗО – котел подключается к щитку с установленной электроарматурой. ПУЭ запрещает устанавливать УЗО с газовым котлом без заземления. Но допускается дублирование системы безопасности, когда заземляющий контур, одновременно устанавливается вместе с устройством защитного отключения.

Подключение контура

Первый этап монтирования громоотвода для газового котла — рытье траншеи шириной до сорока сантиметров, глубиной — до семидесяти. Ближний угол треугольника (или другого выбранного элемента) направляют к дому, от него роют прямую канавку по направлению к цоколю. Затем по вершинам треугольника забирают немного заостренные стальные проводники (затачивают их концы болгаркой). Верхний край электродов должен выходить из земли на 20 см, в окончание работ их покрывают землей.

Далее точечно приваривают металлическую полосу к контуру, выводят ее к частному дому на месте предполагаемого входа. Нужно приподнять полосу на пятьдесят сантиметров при помощи стального штыря, приварить железный болт М8, присоединить медный кабель, завести домой. Сам котел подключают к щитку через УЗО трехжильным проводом.

Кто и как выполняет проверку заземления котла

Достаточно часто, можно встретить противоречивую информацию по вопросу, кто выдает акт на заземление. Дело в том, что проверку правильного подключения и работоспособности котла, должен провести представитель Газового хозяйства.

С другой стороны, замер сопротивления заземления для ввода в эксплуатацию газового котла (как электрооборудования), согласно правилам ПУЭ выполняет электролаборатория. Она же должна проверить показатели сопротивления общей системы молниезащиты.

Нормы и периодичность испытаний регламентируют следующие документы:

• Периодичность проверки – ПТЭЭП, пункты с 2.7.8 по 2.7.15.
• Подготовка и сдача в эксплуатацию – ПУЭ, пункты с 1.7.100 по 1.7.103.

Периодичность измерения сопротивления растекания тока, устанавливается, в зависимости от технических характеристик отопительного оборудования, но делается не реже чем 1 раз в году. Максимальное значение заземляющего устройства, высчитывается в зависимости от типа почвы, наличия грунтовых вод и других факторов. Если установлено, что показатели сопротивления соответствуют указанным в ПУЭ требованиям, выдается акт или протокол о заземлении.

Особенности схем заземления 220 и 380 В

Подключение в каждом из случаев особенное. Единственное, что остается неизменным – внешний контур. Конструкция может быть любой (замкнутой, линейной). А вот с момента ввода в дом нужно учитывать некоторые нюансы. То же касается устройства проводки. Напряжение в 220 Вольт требует двухпроводной линии. При этом один придется расщепить на «землю» и «нейтраль». Другой монтируется по изоляторам.

380 В – это электросеть, для которой используется четырехпроводная система. Одна из жил подлежит расщеплению, как и в предыдущем случае. Остальные монтируются через изоляторы, не контактируя между собой. Еще одна особенность такого способа монтажа – необходимость использования дополнительных средств защиты. Это УЗО и дифференциальные автоматы. К ним подводят «нейтральный» проводник.

Нормы заземления для частного дома

Для подключения различных электроприборов в доме, таких как стиральная машинка, водонагреватель, утюг и т. д., подключение заземления осуществляется через встроенный провод сетевого шнура. Для этого розетки в доме должны иметь соответствующую линию подключения заземления. Отдельным проводом допускается заземлять лишь некоторые электроприборы, например, варочные панели, которые встроены в мебель.

Вертикальные заземлители, в качестве которых можно использовать металлические трубы и уголки, должны быть заложены в землю не менее чем на 2,5-3 м. Расстояние между ними, должно быть примерно таким же. Над землёй заземлители должны также, выступать минимум на 10 см.

В качестве заземлителей нельзя использовать:

• Части трубопроводных систем: газоснабжения, отопления, водопровода и канализации;
• Заземляющий контур должен быть сделан в таком месте, чтобы к нему не было подхода посторонних людей. Если при утечке тока в землю кто-то будет находиться рядом, может произойти трагедия.

Самым эффективным контуром заземления является замкнутый контур, по форме треугольника. В таком случае заземлители разнесены друг от друга, не менее чем на 3 метра. Линейное заземление, когда заземлители выстроены в одну линию, имеет один существенный недостаток. В том случае, если каким-то образом повредиться первый заземлитель, то и вся система перестанет работать.

Виды контуров заземления

Вообще, контуры заземления могут быть в виде треугольника, прямоугольника, овала, линии или дуги. Оптимальный вариант для частного дома — треугольник, но вполне подойдут и другие.

Заземление в частном доме — виды заземляющих контуров

Треугольник

Заземление в частном доме или на даче чаще всего делают с контуром в виде равнобедренного треугольника. Почему так? Потому что при таком строении на минимальной площади получаем максимальную площадь рассеивания токов. Затраты на устройство заземляющего контура минимальны, а параметры соответствуют номам.

Чаще всего заземление в частном доме делают с контуром в виде треугольника

Минимальное расстояние между штырями в треугольнике контура заземления — их длина, максимальное — удвоенная длина. Например, если штыри забиваете на глубину 2,5 метра, то расстояние между ними должно быть 2,5-5,0 м. В этом случае при измерении сопротивления контура заземления получите нормальные показатели.

Во время работ не всегда получается сделать треугольник строго равнобедренным — камни попадаются в нужном месте или другие труднопроходимые участки грунтов. В этом случае можно штыри сдвигать.

Линейный контур заземления

В некоторых случаях проще сделать контур заземления в виде полукруга или цепочки штырей, выстроенных в линию (если нет свободного участка подходящих размеров). В этом случае расстояние между штырями тоже равно или больше длины самих электродов.

При линейном контуре необходимо большее число вертикальных электродов — чтобы площадь рассеивания была достаточной

Недостаток такого способа — для получения нужных параметров необходимо большее количество вертикальных электродов. Так как забивать их — то еще удовольствие, при наличии мета стараются сделать треугольный контур.

Виды материала (профили)

Согласно требованиям ПУЭ, содержащим указания на то, каким должно быть сопротивление растекания тока в грунте, в большинстве случаев этот показатель устанавливается на уровне не более 4 Ом. Для получения этого значения обычно приходится приложить немало усилий, направленных на то, чтобы придерживаться заданных теми же требованиями технологий.

В первую очередь, это касается используемых при сборке заземляющего контура материалов, подбираемых, исходя из следующих условий:

• При выборе штырей предпочтение должно отдаваться заготовкам из черного металла;
• Наиболее часто применяется пруток типоразмером 16-20 мм или уголок с параметрами 50х50х5 мм и толщиной металла около 5 мм;
• Применять в качестве элементов контура арматуру не допускается, поскольку она обладает каленой поверхностью, влияющей на нормальное стекание тока;
• Для этих целей подходит именно чистый пруток, а не его арматурный заменитель.

Обратите внимание! Для районов с засушливым летом лучше всего подходят трубные толстостенные металлические заготовки, нижний конец которых сплющивается на конус, а затем в этой части трубы просверливаются несколько отверстий. Согласно положениям ПУЭ, перед их размещением в грунте сначала бурятся лунки нужной длины, поскольку забить их вручную достаточно проблематично

В случае особо засушливого лета и резком ухудшении параметров заземлителя в полые части труб заливается концентрированный соляной раствор, что позволяет получить такое сопротивление, какое должно быть в соответствии с требованиями ПУЭ. Длина трубных заготовок выбирается в пределах 2,5-3 метра, что вполне хватает для большинства российских регионов

Согласно положениям ПУЭ, перед их размещением в грунте сначала бурятся лунки нужной длины, поскольку забить их вручную достаточно проблематично. В случае особо засушливого лета и резком ухудшении параметров заземлителя в полые части труб заливается концентрированный соляной раствор, что позволяет получить такое сопротивление, какое должно быть в соответствии с требованиями ПУЭ. Длина трубных заготовок выбирается в пределах 2,5-3 метра, что вполне хватает для большинства российских регионов.

К этому виду профильных заготовок предъявляются особые требования, касающиеся порядка их размещения в почве и состоящие в следующем:

• Во-первых, трубные элементы защитного контура должны размещаться на глубине, превышающей уровень промерзания грунта не менее чем на 80-100 см;
• Во-вторых, в особо засушливых местностях примерно треть длины заземлителя должна достигать влажных слоёв почвы;
• В-третьих, при выполнении второго условия следует ориентироваться на особенности расположения в данном регионе так называемых «грунтовых вод». В случае если они находятся на значительной глубине, по правилу, сформулированному в положениях ПУЭ, необходимо будет подготовить более длинные трубные отрезки.

С видом и профилем используемых при обустройстве заземлителя штыревых заготовок можно ознакомиться на размещённом ниже рисунке.

Допустимые профили штырей

На практике в большинстве регионов России обычно применяются стальной уголок и полоса из того же металла. Для того чтобы получить более точные параметры используемых элементов заземления, потребуются данные геологических обследований. При наличии этой информации можно будет привлечь к обсчёту параметров заземлителя специалистов.

Из чего делается металлосвязь

Соединяющие штыри элементы (металлосвязь) обычно изготавливается из следующих электротехнических материалов:

• Типовая медная шина, имеющая сечение на менее 10 мм2;
• Алюминиевая полоса с поперечным сечением порядка 16 мм2;
• Стальная полоска 100 мм2 (типоразмер – 25х5 мм).

Классическая металлосвязь делается обычно в виде нарезанных по размеру стальных полос, крепящихся на сварку к уголкам или оголовкам прутка.

Важно! От качества сварочного сочленения зависит, сможет ли данное заземляющее устройство или контур пройти проверочные испытания на соответствие переходного сопротивления нормируемому значению (4 Ома)

При применении более дорогих алюминиевых (медных) полосок к ним на сварку крепится болт подходящего типоразмера, на котором впоследствии фиксируются подводящие шины

Главное, на что нужно обращать внимание при обустройстве любых соединений, – это надёжность получаемого в результате контакта

Для этого перед оформлением болтового сочленения необходимо тщательно зачистить обе соединяемые детали до появления блеска чистого металла. Дополнительно эти места желательно обработать шкуркой, а после закручивания болта хорошо его поджать, что обеспечит более надёжный контакт.
