Неисправности газового котла Навьен. Неисправности котлов. Котел "Навьен": ошибка "03". Котел "Навьен": основные коды ошибок

Правила эксплуатации и своевременного технического обслуживания

Содержание

Специалисты рекомендуют собственникам котлов Навьен накануне эксплуатации познакомится не только с устройством и технологическими параметрами, но и с матрицей кодов системы самодиагностики, которую обязан предоставить производитель в технической документации.

Советы и рекомендации по обслуживанию котлов Навьен:

Настроечный алгоритм тепловой производительности котла напрямую зависит от модели горелки. Установки с цифровым управлением по установленному тепловому режиму включают термостат, функционирующий в блоке с комнатным температурным датчиком.
Настройка выполняется автоматически, термометр отслеживает температуру внутри помещения

Через некоторое время, когда она падает ниже определенной границы, термостат посылает сигнал на включение горелки или с помощью клапана-регулятора наращивает расход газового топлива.
Как правило, термостат осуществляет контроль температурного режима в одном помещении, но в случае, когда запорно-регулирующие устройства установлены перед каждым радиатором, температуру можно контролировать во всех помещениях.
Регулирование горелочного устройства допускается выполнять поворотом газового клапана, что особенно важно для устройств атмосферного типа с открытыми топочными камерами.
Смена режима производится в меню на ПУ.

Алгоритм установки режима работы котлоагрегата через сервисное меню:

Открывают вентили на приборах отопления.
Устанавливают нужное значение на отопительном термостате в комнате.
Горелочное устройство будет остановлено, когда температура станет больше на 5 С заданного режима.
Нажимают «Mode» на ЖК-дисплее. При возникновении на экране «0», вводят число «35 » с помощью клавиш «+» и «-«.
При представлении на экране «d. 0», набирают номер строки с применением «+» и «-«. Настройка приобретет автоматическое согласование.
Возвращаются в сервисное меню с использованием «Mode».
Осуществляют контроль пламени в топочной камере и ростом температур.

При этом радиаторы не успевают нагреваться, а функциональные узлы котла быстро выходят из строя. Помимо этого в таком режиме происходит перерасход газа, из-за чего падает энергоэффективность котла и общий КПД тепловой системы.

Подавляют цикличность 2-мя вариантами:

Убавляют факел горелочного устройства.
Повышают нагрузку в системе отопления путем включения дополнительной нагрузки в виде установки радиаторов или внешнего бака косвенного нагрева ГВС.

Производитель котлов Навьен изучил все возможные вариаций сбоя агрегата и выпустил заводскую инструкцию по ремонту и наладке оборудования. Современная система диагностики, самостоятельно выявить ошибку в работе устройства и предложит пользователю способы устранение поломки.

Система индивидуальна и зависит от модели агрегата и варианта установки — навесной или напольной, а также от модификации блока управления.

Она испытанный верный помощник даже для неопытного пользователя, мало разбирающегося в технике. Именно благодаря программам диагностики ошибок сегодня, возможно, быстро преодолеть аварийную ситуацию и восстановить температурный режим в доме.

Устранение неисправностей – пошаговая инструкция

01 – эта неисправность может возникнуть из-за засорения системы водоснабжения или незначительной поломки насосного устройства.

Для исправления следует сделать следующее:

Спустить воду, очистить фильтры от попадания грязи и мелких частиц;
Удостовериться в исправности насоса, основных узлов, контактов;
Осмотреть воздушный винт, и если замечена деформация – исправить.

02 – характеризуется непродолжительной подачей горячего водоснабжения, из крана идет только теплая вода, а затем – холодная. На дисплее температура резко повышается и также падает, но отопительная система работает в нормальном режиме. Возникнуть такое может по разным объективным причинам:

От возникновения воздушной пробки;
От недостаточного поступающего потока воды;
Неработоспособность насосного оборудования из-за поломки крыльчатки;
Вышел из строя датчик, определяющий напор в системе;
Перераспределительный кран находится в закрытом состоянии.

Эту неисправность можно устранить регулировкой необходимого давления, для этого:

Спустить воду из отопительных приборов;
Проверить насос, исправить крыльчатку, катушку;
Установить перераспределительный кран в положение «открыто»;
Проверить контакты датчиков;
Очистить стрелку датчика от мусора.

Чаще всего это возникает из-за возникновения воздушных пробок, это и порождает перегрев котла.

10 – может отображаться, если:

При неправильной работе вентиляционного оборудования;
Из-за неверной установки датчика, указывающего на давление подаваемого воздуха;
Из-за засоренности дымоходного оборудования;
При сильном ветре.

Для исправления необходимо сделать следующее:

Исправить или поставить новый вентилятор;
Очистить дымоходную конструкцию.

На дисплее нет информации, но наблюдается нехарактерный шум и гулкотла. Чаще всего это может возникнуть из-за засоренности водяного трубопровода или некачественного топлива. Чтобы исправить нужно либо полностью демонтировать, либо очистить всю систему.

011 – не полностью заполнены водоснабжающие котел трубы. Следует устранить воздушную пробку.

Ошибка 09

Данные коды неисправности встречаются чаще всего. Они сигнализируют о том, что вентилятор снизил свою эффективность или остановился. Для точного определения причины проводится проверка целостности его обмоток и прозвонка их сопротивления. Также необходимо убедится в том, присутствует ли межвитковое замыкание. Если поломки серьезные, прибор лучше поменять. В том случае, если на вентиляторе проблемы не были обнаружены, следует прозвонить плату управления. Эта процедура потребует определенных навыков: при их отсутствии лучше обратится за помощью к специалистам из сервисного центра.

Плюсы котлов Навьен

Приборы полностью автоматизированы, поэтому они в состоянии функционировать долгое время по ранее заданной программе. Это очень удобно для загородных коттеджей, в которых хозяева не проживают постоянно.
Котлы Навьен характеризируются экологичностью, так как в воздух в основном выбрасывается углекислый газ, поглощающийся деревьями.
Приемлемая стоимость — газовые приборы отопления этого бренда отличаются наиболее привлекательным соотношением стоимость-качество.
Простота в управлении.
В оборудование установлены защитные чипы, нивелирующие последствия колебаний напряжения в сети.
Котлы максимально адаптированы к сложным условиям работы, что актуально для России.
Высокий показатель мощности установленных в оборудовании вентиляторов.

Все перечисленные достоинства отопительного оборудования торговой марки Навьен дают возможность пользователям получать нужное количество тепла при небольших затратах энергоносителя. Уникальные технические параметры позволяют также использовать котлы в экстремальных условиях водо- и газоснабжения.

Варианты оборудования

Настенный газовый котел Отечественный рынок предлагает большой выбор продукции от производителя Навьен. При этом среди модельного ряда можно выделить несколько вариантов исполнения:

Настенное оборудование. Оно производится в двух вариантах и идеально адаптировано к условиям работы с нестабильной подачей электроэнергии или газа. Приборы укомплектованы турбонаддувом и системой защиты от промерзания.
Напольные котлы. Это идеальный вариант для установки в частном секторе. Такое оборудование обеспечит горячей водой и теплом. Характеризуется компактными размерами, простой конструкцией и удобной эксплуатацией. Мощность моделей этой категории колеблется в диапазоне от 11 до 34 кВт.
Конденсационные конструкции. Это приборы высокой мощности с небольшим потреблением энергоносителей. Согласно паспорту, уровень КПД подобных агрегатов может достигать 108%. Такие котлы Навьен представляют собой экономически выгодное приобретение, так как они дают возможность сократить расходы на отопление здания.

Наиболее часто встречающиеся неисправности котла

Как и любое оборудование, газовые котлы Навьен рано или поздно могут стать неисправными. Связано это чаще всего с неправильной установкой и эксплуатацией приборов, а также с использованием теплоносителя низкого качества.

Для того чтобы пользователь при возникновении неисправности сразу же мог определить ее причину и принять решение об устранении проблемы, котлы navien на дисплее выдают код ошибки. Вот примеры неполадок, которые наиболее часто возникают при эксплуатации подобных устройств:

01E — перегрев оборудования; 02E — низкий уровень теплоносителя в системе отопления, либо цепь датчика протока оборвана; 03E — нет сигнала о пламени; 04E — ложное сообщение о наличии пламени или КЗ цепи датчика; 05E — обрыв цепи в температурном датчике ОВ; 06E — КЗ цепи датчика температуры; 07E — повреждение цепи температурного датчика горячего водоснабжения; 08E — КЗ цепи температурного датчика горячего водоснабжения; 09E — проблемы в работе вентилятора; 10E — нарушение в работе системы дымоудаления; 13E — короткое замыкание датчика протока ОВ; 27E — обрыв или замыкание в цепи датчика APS (давление воздуха); 15E — нарушение в работе системы или неисправность платы управления.

Аббревиатура «ОВ» переводится как система отопления.

Характеристика котлов Навьен

Производители газовой системы отопления Navien дают длительную гарантию на свое оборудование. Котлы отличаются высоким качеством сборки и очень редко ломаются. Но даже в случае возникновения трудностей проблемы можно быстро устранить.

Технические особенности

Navien — один из ведущих производителей Южной Кореи. Выпускаемое оборудование пользуется большим спросом более чем в 30 странах мира. В модельной линейке присутствуют как одно-, так и двухконтурные котлы, в том числе:

эксплуатируемые на сжиженном газе;
с турбонаддувом;
конденсационные.

Товары данной продукции имеют несколько видов котлов

Присутствует как настенное, так и напольное оборудование. Последнее прекрасно подходит для установки в загородных домах. Такая система снабжает помещение теплом и горячей водой. К тому же напольный агрегат отличается компактностью и простой в использовании.

В целом в России очень популярны модели Ace (Айс), Deluxe (Делюкс), Prime (Прайм). Эти разновидности систем максимально адаптированы к перепадам давления и нестабильной работе электросети.

В этом видео вы узнаете, как работает котёл Навьен:

Преимущества систем

Газовые котлы этой марки не только отличаются высоким качеством сборки, но и имеют доступную стоимость. Помимо этого, можно выделить следующие достоинства систем:

На блоке управления установлен специальный микропроцессор, защищающий оборудование от скачков напряжения.
Рабочий режим поддерживается автоматически, есть много вариантов настроек.
Длительный срок эксплуатации.
Возможность работы на сжиженном и природном газе.
Котел продолжает работать при падении давления до 0,1 бар.
В случае проблем с газом оборудование не промерзает. При уменьшении температуры до +5°С автоматически начинает работать горелка. Если розжиг произвести невозможно, функционирует циркулирующий насос. Такие меры надежно защищают систему от замерзания.
Регулировка проста и понятна.

Данный котёл является экономически выгодным

Мармолеум- что это? Преимущества и недостатки, монтаж и укладка.

Как поступить

Загрязненные трубки котла Navien

Сделать несколько вдохов/выдохов, зажав губами патрубок измерительного прибора. При изменении давления воздуха (разрежении) должны быть слышны характерные щелчки (срабатывает микровыключатель).
Продуть через патрубки датчик. На встроенной в него мембране оседают микрочастицы сажи, попадающие из канала дымохода. Они ограничивают ее подвижность, что и выражается в появлении ошибки 30. Потоком воздуха их несложно удалить.

Устройство вентури котла Navien

Неисправность электронной платы вызывает ошибку 30 всех моделей котлов Навьен. Заменить ее несложно, но с учетом стоимости целесообразно провести тестирование. Для этого рекомендуется вызвать сервисного специалиста – он решит, где заниматься диагностикой, на дому или в мастерской.

Коды ошибок и как их исправить

Рассмотрим наиболее частые ошибки на видео. За это большое спасибо каналу Ремонт-31.

Ошибка 10

Автоматизированные комплексы самодиагностики, в сочетании с защитными системами котла, предотвращают самые серьезные поломки практически на первоначальной стадии. Выявляя ту или иную неисправность, программа выключает котел и выводит код на ЖК-дисплей.

Наиболее часто встречающиеся сбои котлов Навьен:

E01 говорит о перегреве теплоносителя в котлоагрегате. Для атмосферных моделей ATMO — не функционирует электронасос, поскольку в этих модификациях не существует датчика потока греющей среды, поэтому потребуется заменить насос. Предварительно нужно проконтролировать работу отопительной системы на завоздушенность и присутствие загрязненности в фильтре, установленного перед котлоагрегатом.
E02 свидетельствует об ошибке циркуляции сетевой воды. Ошибка 02 на котле Навьен устраняют путем проверки контура на утечку. Давление в сети устанавливают от 1 до 2 бар, при необходимости сеть нужно подпитать. Проверяют работу запорной арматуры и трехходового клапана, возможно, они перекрыты. Проверяют работу датчика потока. Если после этих процедур неисправность не устранена, необходима замена платы.
E03 говорит об отсутствие электросигнала по присутствию пламени в топке или обрыве линии первичного датчика. В котле Навьен ошибку 03 проверяют в смотровом окошке на фактическое присутствие факела. Если его нет, проверяют электросопротивление катушек на отсекателе газовой линии. Контролируют присутствие искры на системе электронного розжига и давление газа перед котлоагрегатом. Возможен отрыв факела из-за большого объема воздуха, подаваемого вентилятором.
E04, ложное срабатывание по пламени в горелке. Ошибка 04 на котле Навьен возможна из-за неплотности газового клапана-отсекателя или искра от системы розжига поступает на датчик пламени. Потребуется замена электродного блока. Если после этого неисправность будет не устранена, потребуется замена платы. Предварительно потребуется проверить заземление в котле с предельным показателем по сопротивлению не менее 4 Ом.
Е05, ошибка 05 — обрыв в линии температурного датчика обратки либо ее температура менее 14 С. Перед проведением ремонта проверяют влажность на соединении датчика.
Е06, ошибка 06 — КЗ в линии температурного датчика обратки либо температура ее выше 120 С. Проверяют электросопротивление датчика: 20 С — 10.0 кОм, а 50 С — 3.6 кОм. Если значение не соответствует норме, потребуется замена датчика.
Е07, нарушение в линии датчика ГВС. Нужна аналогичная вышеуказанная проверка датчика.
Е08, КЗ в линии датчика ГВС. Нужна аналогичная вышеуказанная проверка датчика.
Е09, ошибка 09 — сбой в работе вентилятора. Потребуется проконтролировать поступающее напряжение на плате в зонах включения черного и красного проводников. Если параметры напряжения в норме, но скоростной режим вращения низкий менее 420 об/мин, необходимо заменить электровентилятор, поскольку розжиг выполняться не будет. Если скорость электровентилятора 2100 об/мин. а сбой не устраняется, скорее всего, в линии симистора существует КЗ, необходимо заменить электронную плату.
Е010, ошибка 10 подтверждает сбой в схеме дымоотвода из-за засорения дымоотводящих каналов

Требуется осмотр и очистка дымохода, и обратить внимание на воздушную решетку для забора воздуха, не забита ли она инородными средствами.

Расшифровка

В инструкциях на разные модели котлов Навьен трактовка кода различается, но все сводится к одному: снижение (отсутствие) тяги. Сбои в работе датчика давления (APS) вызываются несколькими факторами, а потому считать ошибку 27 результатом его поломки неправильно. Для определения причины ее появления нужно выполнить простейшие действия.

Шаг 1 – перезапуск

На фоне импортных отопительных агрегатов корейские котлы выделяются устойчивостью к перепадам давления, напряжения питающей сети. Но возможности электронной схемы Навьен не безграничны. Если ошибка 27 вызвана кратковременной проблемой инженерной системы, она убирается перезапуском (кнопка на пульте управления – поз.8).

Нажмите на кнопку “Питание” на котле Navien для перезагрузки.

Шаг 2 – оценка состояния заземления

Ослабление контакта, нарушение целостности контура – причины ошибки 27 котла Навьен. На поиск и устранение дефекта много времени не понадобится.

Проверьте есть ли заземление на котле Navien

Шаг 3 – проверка сигнальной линии

Разрыв цепи датчик – электронная плата вызывает ошибку 27. Нужно снять с котла Навьен кожух и осмотреть проводку. Обрывы, замыкания на корпус (между собой), оплавление изоляции – подобные дефекты подлежат устранению. Необходимо убедиться в надежности контактов, отсутствии окислов, попадания конденсата в разъем коннектора. Удаление штекера из гнезда, осмотр, установка на место позволяют убрать ошибку 27 котла Навьен.

Осмотреть проводуку на целостность котла Navien

Шаг 4 – тестирование датчика

APS – часть схемы, контролирующей функционирование канала дымоудаления. В руководствах на котлы Навьен (в таблицах неисправностей) указаны коды 09 (нарушение работы, отказ вентилятора) и 10 (проблема с трактом отведения газов). Но если появилась ошибка 27, первый подозреваемый – датчик.

Методика проверки

APS котла неразборный, ремонту прибор не подлежит, хотя реанимировать его возможно. Форма корпуса значения не имеет: принцип функционирования идентичен.

Датчик турбированных моделей Навьен. Внутри находится микровыключатель, контактами управляет подвижная мембрана. От APS отсоединяются трубки, он демонтируется и продувается через патрубок ртом. Если в моменты вдоха/выдоха слышны характерные щелчки, прибор исправен. В этом случае ошибка 27 может вызываться дефектом контактов (подгорание, залипание).

Проверьте датчик давления моделей Навьен

Датчик Навьен с естественной тягой. Термостат, контролирующий температуру в канале дымохода. При ее повышении сверх допустимого значения (указано на корпусе прибора) вследствие нарушения тяги размыкаются контакты (перегрев) с выдачей на дисплей котла Навьен ошибки 27. Работоспособность проверяется измерением сопротивления: R=0 – исправен, R = ∞ – подлежит отбраковке (подгорание контактной группы).

Проверьте термостат котла Навьен

Основные причины и неисправности газовых котлов

Типовая тепловая схема у различных котлов, работающих на газе практически одинакова, к основным элементам тепловой схемы относится котел с топкой и подогревателями для горячей воды, один бойлер у одноконтурных котлов для систем отопления и два — для двухконтурных. По газовому тракту расположены горелка и дымоходы, соединенные с дымовой трубой.

Если котлы работают с принудительной циркуляцией дымовых газов, как у закрытых топок, то дополнительно устанавливается дымосос или вентилятор, для подачи воздуха в топку и создания газовоздушной смеси. Газовая трубная система и трубопроводы прямой и обратной воды обвязываются с котлом с помощью запорно-регулирующей арматуры, кроме того в схеме устанавливаются приборы автоматики безопасности и регулирования. Все эти элементы должны работать надежно и, согласовано друг с другом, в противном случае, котел будет выдавать код ошибки.

Неисправности газового котла Навьен

Для того чтобы вы смогли заняться ремонтом газовых котлов Навьен самостоятельно, мы составили данное руководство. Оно окажет неоценимую помощью в устранении поломок и сбоев. Давайте посмотрим, что нам могут рассказать системы самодиагностики – представим коды ошибок котла Навьен в виде списка:

Несмотря на огромное количество возможных поломок, большинство из них не представляют серьезной проблемы и решаются довольно быстро и малыми средствами.

01E – в оборудовании возник перегрев, что засвидетельствовал датчик температуры;
02E – в котлах Навьен ошибка 02 указывает на обрыв в цепи датчика протока и на снижение уровня теплоносителя в контуре;
Ошибка 03 в котлах Навьен сигнализирует об отсутствии сигнала о возникновении пламени. Причем пламя может гореть;
04E – этот код противоположен предыдущему, так как указывает на наличие пламени в его отсутствие, а также на короткое замыкание в цепи датчика пламени;
05E – ошибка возникает при неисправности цепи измерения температуры теплоносителя в контуре отопления;
06E – еще один код поломки датчика температуры, указывающий на замыкание в его цепи;
07E – эта ошибка возникает при неисправности цепи датчика температуры в контуре ГВС;
08E – ошибка того же датчика, но диагностирующая КЗ в его цепи;
09E – ошибка 09 в котлах Навьен указывает на неправильное функционирование вентилятора;
10E – ошибка 10 свидетельствует о возникновении проблем с дымоудалением;
12E – погасло пламя в горелке;
13E – ошибка 13 указывает на КЗ в датчике протока контура отопления;
14E – код отсутствия подачи газа из магистрали;
15E – довольно неоднозначная ошибка, указывающая на проблемы с платой управления, но без конкретного указания сбойного узла;
16E – ошибка 16 в котлах Навьен возникает при перегреве оборудования;
18E – неполадки в датчике системы дымоудаления (перегрев датчика);
27E – электроника зарегистрировала ошибки в датчике давления воздуха (APS).

Какая-либо инструкция по ремонту в комплекте с котлами отсутствует, так как проведением ремонтных работ должна заниматься сервисная компания. Но ничто не мешает нам отремонтировать неисправный узел самостоятельно, не прибегая к помощи специалистов. Давайте посмотрим, как осуществляется ремонт котлов Навьен в домашних условиях.

Котел Навьен не набирает заданную температуру

Для того чтобы предотвратить появление накипи, установите систему очистки и умягчения водопроводной воды – затраты будут не самыми большими, зато вы продлите срок службы своего котла.

Для начала необходимо почистить теплообменник газового котла Навьен. В домашних условиях это делается с помощью лимонной кислоты, средствами для чистки унитазов или специальными средствами (при их наличии). Снимаем теплообменник, заливаем туда выбранный состав, после чего промываем под большим напором воды.

Аналогичным способом следует прочистить теплообменник контура ГВС, если котел Навьен не греет горячую воду. В самых запущенных случаях обменник подлежит полной замене.

Котел Навьен быстро набирает температуру и быстро остывает

Очень сложная ошибка, указывающая на какие-то неисправности или недоделки в отопительной системе. Попробуйте исправить ситуацию регулировкой оборотов циркуляционного насоса, убедитесь в отсутствие завоздушенности системы. Также необходимо проверить фильтр и просвет теплообменника. В некоторых случаях может потребоваться замена теплоносителя.

Как устранить ошибку 03 в котлах Навьен

По каким-то причинам электроника не получает сигнала о наличии пламени. Это может быть связано с отсутствием подачи газа или с неисправностью датчика наличия пламени и его цепи. Иногда ошибка проявляется после проведения каких-либо работ на газовой магистрали. Еще одна возможная причина – не срабатывает розжиг. Ликвидация ошибки:

Проверяем наличие подачи газа;
Проверяем работоспособность розжига;
Проверяем ионизационный датчик (он мог загрязниться).

При использовании сжиженного газа рекомендуется проверить работу редуктора.

При отсутствии в газовом котле Навьен неисправности, ошибка 03 может возникать при каких-то проблемах с заземлением (при его наличии).

Особенности

Все более значимые позиции на российском рынке занимают котлы Navien. На фоне подорожавших сильно западноевропейских аналогов они являются столь же качественными по техническим характеристикам, но более дешевыми решениями.

Характерными чертами таких изделий оказываются:

отменная сборка;
высокая надежность и стабильность действия;
присутствие в ассортименте только двухконтурных моделей;
возможность выбора между атмосферными аппаратами и изделиями с форсированной тягой;
наличие систем, совместимых с коаксиальным дымоходом, а также версий, предусматривающих его раздельное исполнение.

Котлы, изготавливаемые в Южной Корее, оснащаются парой обособленных теплообменников, один из которых отвечает за водопроводный контур, а другой – за отопительный, но оба формируются из нержавеющих марок стали

Что немаловажно, все основные компоненты фирма делает на собственных предприятиях. Потому отпадает проблема несовместимости комплектующих, гарантируется стабильное взаимодействие их

Электроника проектируется и исполняется таким образом, чтобы резкие рывки напряжения не повлекли опасных последствий. Подобный уровень защищенности имеют отдельные германские котлы, однако они относятся уже к совсем иной ценовой группе.

Нестабильность российских электросетей слишком велика, и потому лучше все же подключать южнокорейские котлы Navien посредством стабилизатора напряжения. Сами нагревательные аппараты оборудуются выносным монитором, показывающим коды тех или иных сбоев.

Неисправность датчика температуры котла и ГВС.

Для контроля температуры теплоносителя котла и горячего водоснабжения (ГВС) используются датчики переменного сопротивления NTC. Обрыв и короткое замыкание в цепи подключения датчика к электронной плате вызывает сообщение о соответствующей ошибке. В случае отклонения действительной температуры в системе отопления и показаний на панели управления котла следует проверить характеристики датчика с помощью омметра. Для этого следует демонтировать соответствующий датчик и измерить сопротивление в нескольких температурных точках при его нагревании. В случае отклонения параметров неисправный датчик подлежит замене. Так же причиной появления данной ошибки может служить плохой тепловой контакт с прямым трубопроводом котла.

Технические характеристики газовых котлов Навьен

Навьен относится к ведущим производителям котельного оборудования из Южной Кореи, его продукция пользуется спросом во многих странах мира и отличается гарантированно высоким качеством. Модельный ряд широко представлен как одно, так и двухконтурными агрегатами, среди которых:

с турбонаддувом;
атмосферные;
конденсационные.

В последнее время появились также электрические котлы данной марки. Производитель делает особый акцент на том, что газовые котлы Навьен по техническим характеристикам ничуть не уступают конкурентам, а главное, максимально адаптированы к отечественным условиям с их нестабильным давлением, перепадами в газовой магистрали, электросети.

К сожалению, на практике случается ситуация, когда на информационном табло агрегата высвечивается код ошибки и нужно принимать решение, что с этим делать дальше.

Коды ошибок

Котел Навьен выдает ошибку по разным причинам, именно поэтому каждая из них маркируется особым образом. Не обязательно знать все их наизусть, достаточно запомнить основные.

Например, «01E» недвусмысленно свидетельствует о перегреве котла, а вот почему это происходит, нужно разбираться отдельно.
«02» – кодировка недостаточного уровня теплоносителя (воды) в отопительном контуре. В некоторых случаях подобная же ошибка укажет на разрыв цепи датчика протока.
Уже упоминавшийся «03» относится к проблемам с поджигом (сигналом об уровне пламени).
Сходное значение имеет «04»: ложное срабатывание датчика.
Об обрыве цепи в автоматике температуры (неисправность сенсора) скажет код «05».
При «07» следует искать проблему в контуре горячей воды (датчик).
Неисправный вентилятор кодируется, как «09».
А на затруднения с дымоудалением непосредственно указывает шифр «10».
При коротком замыкании в датчике прохода дисплей отобразит сочетание цифр «13».
Сложности с давлением воздуха в системе обозначаются, как «27».
И, наконец, неисправная плата управления, серьезные сбои в функционировании всего агрегата кодируются сигналом «15».

Ошибка 02 на котле Навьен, что делать?

Выносной пуль управления котлом Navien со встроенным комнатным датчиком температуры

Код 02, высветившийся при пуске котла Навьен после длительного простоя, может быть вызван завоздушниванием контура. Характерно для объектов, на которых теплоноситель по окончании сезона из системы сливается.

Причины неисправностей котлов Навьен

Любые неисправности котлов Navien, которые находятся на гарантийном обслуживании, должны выполняться сервисной организаций.

До посещения сервисной организации, потребителю нужно включить систему диагностики, выполнить анализ вероятные причины сбоя и оценить возможность ремонта.

Коды ошибок в котлоагрегатах Навьен классифицируют по 3-м конструктивным элементам:

утечки в контуре отопления;
не работает система розжига;
низкие параметры в газовой сети.

Не все ошибки требуют участие сервисных специалистов. Например, отсутствие факела в пьезозапальнике, может быть вызван сбоем первичного датчика по пламени , нулевым давлением газового топлива в магистрали, когда по ошибке закрыт головной вентиль или в случае неисправности контура заземления.

Устранение частых ошибок

Давайте посмотрим на частые ошибки котлов Navien и разберемся, как их устранять.

Ошибка «02» — остановка циркуляции теплоносителя

Часто забиваются фильтры котла или системы отопления, это приводит к появлению двух злосчастных чисел неисправности 02. Также, весьма вероятно, причиной появления данной ошибки заключается в забитом накипью основном теплообменнике. Данные неприятности происходят из-за высокой жёсткости воды, использовавшейся для работы устройства. Вездесущая накипь поражает важнейшие части прибора, останавливая работу. Чтобы возобновить работу котла, необходимо:

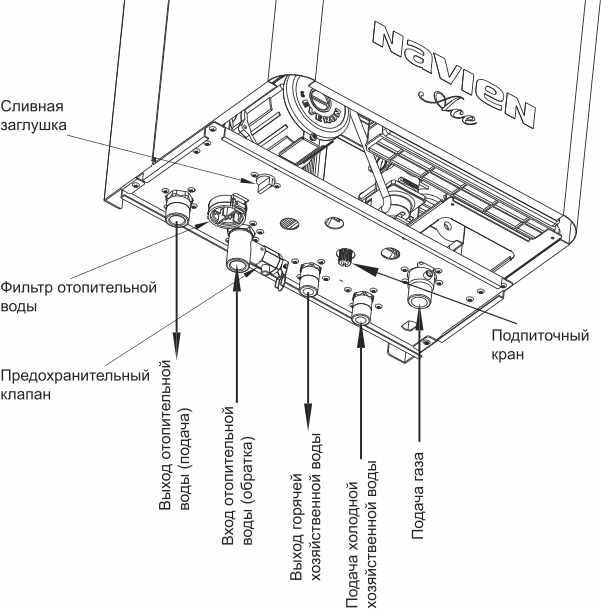

Прочистить фильтры в самом котле и системе отопления.
Достать теплообменник из корпуса.
Приготовить кислотный раствор для уничтожения накипи на теплообменнике.
Поместить теплообменник в емкость с раствором кислоты.
Ожидать пока химия сделает дело.

После несложных манипуляций, при наличии необходимых ингредиентов и знаний можно самостоятельно избавиться от ошибки «02» газового котла Navien. Следите за датчиком циркуляции внутри котла, регулярно промывайте фильтры для исключения неприятных сюрпризов.

Ошибка «03» проблемы розжига

Говорит, либо о простом отсутствии газа, либо о поломке газового клапана. Разберем второй вариант. В котлах Navien установлены надежнейшие японские газовые клапаны, их сложно поломать идеально правильно используя котел. Но если напряжение сети выше 220 вольт на десять-двадцать вольт, катушки внутри котла почернеют, клапан может полностью сломаться. Чтобы починить данную поломку, придется покупать полностью новый клапан и производить замену сломанной детали. Требуется предельная внимательность с напряжением сети, Повышенные показатели могут навредить не одному котлу.

Ошибка «16» перегрев основного теплообменника

Возникает, когда внутренний термометр котла зафиксировал температуру 95 градусов. Данная ошибка котла Навьен может говорить о нескольких поломках системы котла. Опять-таки, засорение основного теплообменника накипью из-за жесткой воды централизованного водоснабжения, из-за этого аппарат нагревается до большой температуры. Либо это может быть проблемой с изоляцией основного теплообменника. Дело в том, что если активно использовать котел пять лет и не оказывать должного ухода, вероятно, что прокладки, которые должны не выпускать тепло теплообменника, начинают продувать. Теплый воздух дует прямо на термометр — возникает ошибка. Что бы устранить ошибку «16» нужно прочистить основной теплообменник в кислотном растворе и восстановить его изоляцию. Но лучше не допустить эту проблему, регулярно проводя техническое обслуживание котла, если это возможно, то использование более безопасной для техники воды.

Способы устранения неисправностей котлов Навьен по коду ошибки: 02, 03, 10, 13
