Портативная солнечная электростанция: преимущества, недостатки и принцип работы

Принцип работы альтернативной системы отопления

Фотопанель — важный, но далеко не единственный необходимый компонент отопительной системы. Необходимы также контроллер, комплект аккумуляторов, инвертор, проводка и электроарматура для подключения к электросети частного дома.

Панель с фотоэлементами

По виду используемых кристаллов панели делятся на три категории:

1. Монокристаллические. Все элементы ориентированы в одном направлении. Если правильно расположить такую панель относительно потока солнечных лучей, она будет выдавать максимально возможный ток. Такие панели лучше всего подходят для управляемых моторизованных систем.
2. Поликристаллические. Фотоэлементы ориентированы в нескольких направлениях. При изменении угла падения часть элементов оказывается сориентирована близко к оптимальному углу. По мере изменения угла падения оптимально сориентированы становятся другие группы кристаллов. Пиковая мощность такой панели заметно меньше, чем монокристаллической, зато она более постоянна во времени и обеспечивает большую стабильность без поворота всей панели.
3. Аморфные. Кристаллы сориентированы произвольно. Такая конструкция оптимальна для преобразования слабого, рассеянного облаками солнечного потока.

Комплект для эксплуатации системы

Чтобы система заработала, к фотопанелям необходимо подключить следующее оборудование:

• соединительные кабели;
• контроллер напряжения: блок, отвечающий за сбор энергии с систем панелей, управление ее распределением и обеспечение стабильности выходного напряжения;
• блок аккумуляторов, запасающий избыточную электроэнергию в солнечное время суток для расходования ее в пасмурную погоду и ночью.

Это сложная инженерная система, для ее эффективной и безопасной работы необходимы навыки проектирования энергосистем и глубокие знания электротехники.

Гибридная система с ветрогенератором

В состав системы солнечного отопления часто включают и ветрогенератор. Такое решение эффективно в ветреных районах: в степях, предгорьях, на побережьях. Использование энергии ветра служит надежным подспорьем в деле отопления жилища.

При работе мощных ветрогенераторов создаются низкочастотные колебания, распространяющиеся по земле и воздуху и негативно влияющие на самочувствие людей, животных и растений.

Как работает солнечная батарея?

Основой фотоэлемента является кристалл кремния. Соединения кремния очень распространены в природе. Самый известный – это оксид кремния или песок. Кристалл кремния можно упрощенно назвать большой песчинкой.

На полученные пластины кремния нанесён с одной стороны слой бора, а с другой ─ фосфора.

В местах контакта кремниевой пластины с бором имеется избыток электронов. На другой стороне по границе кремниевой пластины с фосфором недостаёт электронов. Там образуются «дырки», как их принято называть. Такую стыковку границ с избыточным количеством электроном и их недостатком называют p-n переходом.

Мощность одного фотоэлектрического элемента маленькая, а напряжение составляет около 0,5 вольта. Поэтому их последовательно объединяют в батареи по 36 штук, чтобы получить на выходе 18 вольт. Это хватит для того, чтобы зарядить аккумулятор 12 вольт.

Стоит отметить, что полностью отказаться от электричества из централизованных сетей не получиться. Но после установки солнечной батареи можно будет сэкономить на коммунальных расходах.

Что касается установки солнечных батарей, то здесь следует отметить следующие моменты:

• Устанавливать панели нужно на южной стороне крыши, фасада или на участке стороной на юг;
• Угол наклона соответствует значению широты вашего региона;
• Рядом не должно быть объектов, отбрасывающих тень на солнечные батареи;
• Поверхность панелей нужно регулярно очищать от грязи и пыли;
• Желательно использовать системы с отслеживанием положения солнца.

Окупаются ли инвестиции

Многие из нас задумываются, окупаются ли затраты на обустройство на даче или в частном доме солнечной станции. Современные установки, которые построены на батареях последнего поколения, позволяют с минимальными затратами генерировать электроэнергию, при этом они отличаются долговечностью и способны окупиться за 5−6 лет активного использования.

При необходимости использования солнечных станций с аккумулятором стоимость такого оборудования существенно увеличивается, соответственно сроки окупаемости инвестиций могут достигать 12−15 лет. В процессе эксплуатации оборудования неизменно потребуется выполнять замену аккумуляторов и обслуживать панели, что и станет залогом беспроблемной и долговечной эксплуатации техники.

Сегодня в продаже можно найти солнечные батареи и всё необходимое оборудование для них от западноевропейских и китайских производителей. За последние годы китайские фирмы существенно подтянули свое качество, при этом традиционно стоимость таких станций находится на доступном уровне. Приобретая батареи от китайских производителей, можно не только уменьшить свои затраты, но и в последующем решить проблемы с энергоснабжением дома, обеспечив полную автономность и отсутствие необходимости в подключении дома к различным инженерным коммуникациям.

Солнечная электростанция для дома — это перспективная технология, которая уже сегодня пользуется отличной популярностью у дачников и владельцев частных домов. Установив у себя на крыше дома солнечную станцию, можно полностью решить проблемы с энергоснабжением, а стоимость такого оборудования будет не слишком высока. Нужно лишь правильно подобрать мощность панелей, грамотно их установить, подключив в сеть через контроллер и соответствующий аккумулятор.

Монтаж солнечной батареи

Начать изготовление станции нужно с разработки проекта.

На этом этапе учитываются следующие факторы:

— место установки модулей;

— расчёт угла наклона конструкции;

— если предполагается использовать кровлю под установку, просчитать несущую способность кровельного каркаса, стен и фундамента;

— отдельное помещение или уголок в доме под аккумуляторы.

После приобретения необходимого оборудования и фотоэлементов выполняется монтаж.

• Каркас собирается из алюминиевого уголка шириной 35 мм. Объем ячейки должен соответствовать размерам необходимого количества фотоэлементов (835х690 мм).

• В заготовленной раме из алюминия сделать отверстия для метизов.

• Внутреннюю часть уголка обработать герметиком в два слоя.

• В раму уложить лист из оргстекла, поликарбоната, плексигласа или другого материала. Уплотнить соединения рамы и листа путём лёгкого прижима поверхностей по периметру. Оставить на открытом воздухе до полного высыхания.

• Зафиксировать стекло десятью метизами в отверстия, размещённые по углам и сторонам рамки.

• Перед креплением фотоэлементов очистить поверхность от пыли.

• Припаять проводник к плитке, предварительно протерев контакты спиртом и уложив на них флюс. Во время работы с кристаллом нужно избегать давления на него. Хрупкая структура может разрушиться.

• Уложить по всей длине контакта шину и медленно провести по ней горячим паяльником.

• Перевернуть пластины и выполнить пайку аналогичным образом.

• Выложить фотоэлементы на оргстекло в рамке, зафиксировать их с помощью монтажной ленты. Раскладку легче выполнить после разметки. Для крепления рекомендуется использовать силиконовый клей, который наносится точечным способом. Одной капли на плитку достаточно.

• Располагать кристаллы с соблюдением зазора 3-5 мм, чтобы избежать деформирования поверхности при нагревании.

• Выполнить соединение проводников по краям фотоэлементов с общими шинами.

• Специальным прибором протестировать качество пайки.

• Герметизировать панель, нанеся герметик между плитками

Осторожно придавить их пальцами, чтобы края плотно прилегли к стеклу и промазать герметиком края рамки

• С боковой стороны каркаса установить соединительный разъем, к которому подключить диоды Шоттки.

• Закрыть рамку защитным стеклом. Уплотнить все соединения для предотвращения попадания внутрь влаги.

• Лицевую сторону панели обработать лаком.

• Закрепить панель на кровлю или другое место, расположенное на солнечной стороне.

Описание

В качестве альтернативы выступают возобновляемые источники энергии, в первую очередь дешевые солнечные электростанции, вырабатывающие экологически чистую энергию.

Минусы использования

Из недостатков системы можно отметить несколько пунктов:

Главный недостаток солнечных электростанций

• Зависимость от внешних обстоятельств. На стабильность работы влияют ночное время суток, пасмурная, дождливая погода.
• Обеспечение защиты фотоэлементов в случае непогоды.
• Необходимость использования аккумуляторных солнечных батарей, способных накапливать энергоресурсы.
• Периодическое обслуживание оборудования системы.
• Высокая стоимость комплекта на начальном этапе установки.
• Наличие большого пространства, чтобы разместить элементы устройства.
• Недостаточная мощность по сравнению с нефтью, газом, углем, атомной энергией.

Поэтому производители советуют предпочесть гибридную систему с поэтапным преобразованием солнечных потоков.

Установка солнечной батареи

Существует несколько правил, которые нужно неукоснительно соблюдать.

Не знаешь где купить купить радиаторы для отопления? Статья расскажет, где это сделать, читай тут.

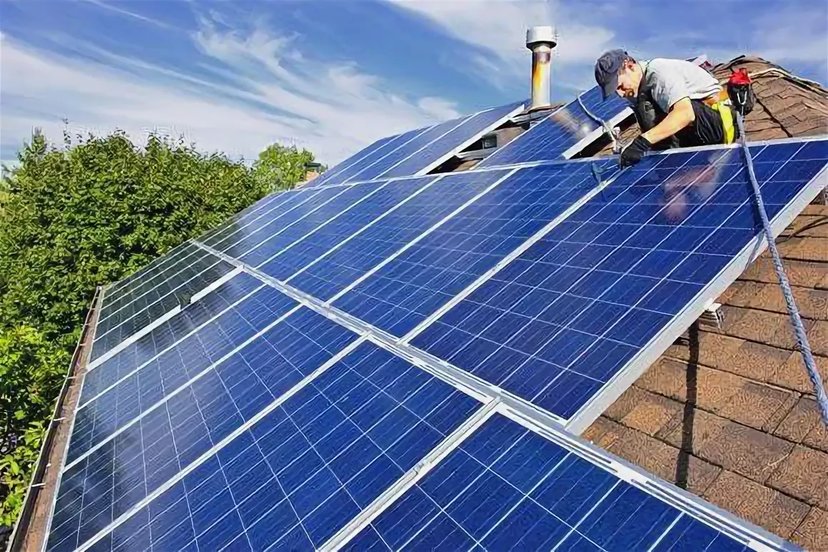

Монтаж солнечных батарей

• Место для солнечных панелей не должно затеняться.
• К солнечным батареям должен быть обеспечен легкий доступ для мытья и уборки снега.
• Батареи устанавливаются в наклон. Оптимальный угол наклона в северном полушарии – угол, равный географической широте местности.
• Батареи ориентируют строго на юг.
• Монтаж производят на стены зданий, на крыши, на опоры, установленные на земле. В этом случае необходимо предусмотреть достаточное расстояние между панелями, чтобы они не затеняли друг друга. Алюминиевые рамки панелей имеют отверстия для крепежа, и для установки панелей не нужна особая оснастка.

Как работает солнечная электростанция

Функционирование таких систем основано на принципе фотоэлектрического эффекта. Заключается он в следующем:

• поток фотонов падает на поверхности солнечных панелей;
• свет определенной длины волны – в основном видимое и отчасти УФ и ИК излучение – поглощается слоем кремния или редкоземельных материалов;
• в рабочем слое ячеек возникает так называемая p/n-проводимость, в результате которой фотоны выбивают из атомов полупроводника свободные электроны;
• их поток представляет собой постоянный электрический ток, который по токопроводящим дорожкам направляется в инвертор;
• оттуда к потребляющим устройствам и АКБ направляется переменный ток напряжением 220V, использующийся с различными целями.

В автономных солнечных электростанциях вся сгенерированная энергия остается в системе. Часть ее идет на потребление, питая разнообразные электроприборы, светильники и прочее электрическое оборудование. Другая часть накапливается в АКБ, чтобы поддерживать потребление на том же уровне в ночное время суток и при пасмурной погоде. Сколько будет стоить такая солнечная электростанция, зависит от потребностей владельцев. Для загородного дома оптимальной будет СЭС на 10-20 кВт. На временно посещаемой даче может оказаться достаточно и 3-5 кВт.

Задача сетевых вариантов СЭС несколько иная. Как работает сетевая солнечная электростанция? Она подключена к централизованным электросетям, а ее схема содержит мульти тарифный счетчик. Это позволяет как получать часть недостающей энергии из сети, так и продавать излишки генерации государству по зафиксированным законодательством «зеленым тарифам». Поскольку последние в Украине достаточно высоки, владельцы таких СЭС стремятся установить максимально возможные мощности, приносящие высокую прибыль. АКБ в подобных системах не предусмотрены.

Гибридный тип солнечных электростанций объединяет в себе возможности первого и второго класса СЭС. Такие установки могут работать автономно либо в режиме получения/отдачи электроэнергии из внешних сетей. Для них удельная цена киловатта мощности максимальна, поскольку конструкция должна включать все основные элементы, необходимые для первых и вторых разновидностей станций.
