Межосевое расстояние радиатора: что это - габариты и размеры алюминиевых, биметаллических, чугунных и стальных батарей

Размеры радиаторов отопления

Стандартная высота наиболее популярных моделей отопительных приборов с межосевым расстоянием по подводкам составляет 500 миллиметров. Именно такие батареи в большинстве случаев можно было увидеть около двух десятилетий назад в городских квартирах.

Содержание

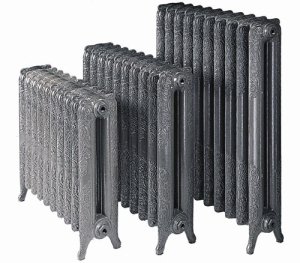

Чугунные радиаторы. Типичный представитель этих приборов – модель МС-140-500-0,9.

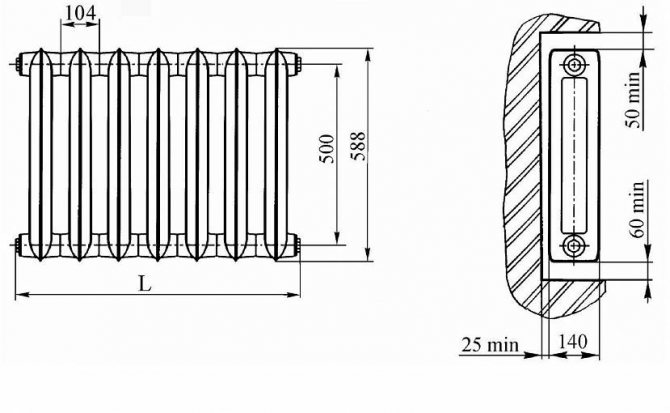

В спецификации на него значатся такие габаритные размеры радиаторов отопления из чугуна:

длина одной секции — 93 миллиметра;
глубина — 140 миллиметров;
высота – 588 миллиметров.

Подсчитать габариты радиатора из нескольких секций не составит труда. Когда батарея состоит из 7-10 секций, добавляют 1 сантиметр, учитывая толщину паронитовых прокладок. Если предстоит монтаж отопительной батареи в нишу, необходимо учитывать длину промывочного крана, так как чугунным радиаторам с боковой подводкой всегда требуется промывка. Одна секция обеспечивает тепловой поток величиной 160 ватт при разнице температур между горячим теплоносителем и воздухом в помещении равном 70 градусам. Максимальное рабочее давление равно 9 атмосферам.

Алюминиевые радиаторы. У отопительных приборов из алюминия, представленных сегодня на рынке, при одинаковом межосевом промежутке подводок отмечается значительный разброс в параметрах (детальнее: «Размеры алюминиевых радиаторов отопления, объем секции, предварительные расчеты «).

Типичными являются такие размеры радиаторов отопления алюминиевых:

длина одной секции — 80 миллиметров;
глубина 80-100 миллиметров;
высота — 575-585 миллиметров.

Теплоотдача одной секции напрямую зависит от площади ее оребрения и глубины. Обычно она находится в пределах от 180 до 200 ватт. Рабочее давление для большинства моделей алюминиевых батарей составляет 16 атмосфер. Испытывают отопительные приборы с большим в полтора раза давлением – это 24 кгс/см².

Радиаторы из алюминия имеют следующую особенность: объем теплоносителя в них в 3, а иногда и в 5 раз меньше, чем в чугунных изделиях. В результате большая скорость передвижения горячей воды препятствует заиливанию и образованию отложений. Биметаллические радиаторы. Стальной сердечник в таких приборах никоим образом не влияет их внешний вид и размеры радиаторов отопления, но максимальная величина рабочего давления возрастает значительно. К сожалению, рост прочности биметаллической батареи приводит к высокой стоимость. А цена такого изделия и так малодоступна широкому кругу потребителей.

Биметаллические радиаторы отопления размеры секции имеют следующие:

длина 80-82 миллиметра;
глубина – от 75 до 100 миллиметров;
высота – минимум 550 и максимум 580 миллиметров.

По теплоотдаче одна биметаллическая секция уступает алюминиевой около 10-20 ватт. Усредненное значение теплового потока равно 160-200 ватт. Рабочее давление по причине наличия стали достигает 25-35 атмосфер, а при проведении испытаний — 30-50 атмосфер.

При обустройстве отопительной конструкции следует использовать трубы, не уступающие по прочности радиаторам. В противном случае использование прочных приборов теряет всякий смысл. Для биметаллических радиаторов используется только стальная подводка.

Преимущества по сравнению с другими батареями

Неоспоримым преимуществом чугунного радиатора перед современными алюминиевыми, стальными, биметаллическими батареями является его долговечность. Полувековой юбилей чугунной батареи – явление повсеместное. В некоторых городах сохранились по сегодняшний день и продолжают исправно работать еще те батареи, которые отливались в позапрошлом веке.
Себестоимость чугунного изделия может только порадовать будущего владельца – европейские цены на сверхмодные алюминиевые или биметаллические батареи далеко не каждому по карману. К тому же покупка большого количества секций сулит значительную выгоду.
Еще одно достоинство чугуна – отсутствие каких-либо требований к теплоносителю. В систему отопления заливается вода любого качества.
Толщина чугунных секций позволяет выдерживать самое высокое рабочее давление. начиная с 9 Атм и выше. Кроме того, чугун отлично переносит гидроудары, поэтому именно ему отдают преимущество в централизованных системах отопления.

Что следует учитывать при выборе размеров батареи

Устанавливают радиаторы отопления обычно под окнами. Такое расположение позволяет расходовать энергию теплоносителя максимально рационально. С учетом этого обычно и выбирают размеры радиаторов отопления.

Монтируется батарея таким образом, чтобы расстояние от ее верхнего края до выступа подоконника составляло не менее 10 см. При этом над полом радиатор должен располагаться на высоте примерно 8-12 см. При нарушении этих требований в районе секций батареи не происходит эффективного воздухообмена. А следовательно, потенциал радиатора используется не полностью. Таким образом, выбирая батарею, в первую очередь вы должны посмотреть на высоту. Она должна быть меньше примерно на 20 см, чем расстояние от выступа подоконника до пола.

Биметаллические радиаторы отопления какие лучше инструкция по выбору

Первые радиаторы отопления, производимые из двух металлов (биметаллические) появились в странах Европы более шестидесяти лет назад. Такие радиаторы вполне справлялись с возложенной функцией поддержания комфортной температуры в помещении в холодное время года. В настоящее время производство биметаллических радиаторов возобновлено в России, на европейском рынке в свою очередь преобладают различные радиаторы из алюминиевого сплава.

Биметаллические радиаторы отопления какие лучше

Биметаллические радиаторы представляют собой каркас из стальных или медных полых труб (горизонтальных и вертикальных), внутри которых циркулирует теплоноситель. Снаружи на трубах прикреплены алюминиевые радиаторные пластины. Их присоединяют способом точечной сварки или методом специального литья под давлением. Каждая секция радиатора соединена с другой стальными ниппелями с термостойкими (до двухсот градусов) каучуковыми прокладками.

Конструкция биметаллического радиатора

В российских городских квартирах с централизованным отоплением радиаторы такого типа прекрасно выдерживают давление до 25 атмосфер (при опрессовке до 37 атмосфер) и благодаря высокой теплоотдаче выполняют свою функцию гораздо лучше своих чугунных предшественников.

Радиатор — фото

Внешне отличить биметаллические и алюминиевые радиаторы достаточно сложно. Удостовериться в правильности выбора можно лишь сравнив вес указанных радиаторов. Биметаллический из-за стального сердечника будет тяжелее своего алюминиевого собрата примерно на 60% и вы совершите покупку безошибочно.

Устройство биметаллического радиатора изнутри

Положительные стороны использования биметаллических радиаторов

Биметаллические радиаторы панельного типа прекрасно вписываются в дизайн любого интерьера (жилые дома, офисы и т.д.), не занимая много места. Фасадная сторона радиатора может быть одна ли обе, размер и цветовая гамма секций разнообразны (допускается самостоятельное окрашивание). Отсутствие острых углов и слишком горячих панелей делает радиаторы из алюминия и стали пригодными даже для детских комнат. Кроме того, на рынке представлены модели, которые устанавливают вертикально без использования кронштейнов за счет дополнительно присутствующих ребер жесткости.
Срок службы радиаторов из сплава двух металлов достигает 25 лет.
Биметалл подходит для всех систем отопления, в том числе и для центральной. Как известно, некачественный теплоноситель в муниципальных системах отопления отрицательно влияет на радиаторы, сокращая их срок службы, однако радиаторы из биметалла не боятся повышенной кислотности и низкого качества теплоносителей благодаря высокой коррозионной стойкости стали.
Биметаллические радиаторы – эталон прочности и надежности. Даже если давление в системе доходит до 35-37 атмосфер, это не повредит батареи.
Высокая теплоотдача – одно из главных преимуществ радиаторов из биметалла.
Регулирование температуры нагрева с помощью термостата происходит практически молниеносно за счет небольшого сечения каналов в радиаторе. Этот же фактор позволяет вдвое сократить объем используемого теплоносителя.
Даже если возникнет необходимость в ремонте одной из секций радиатора, благодаря продуманной конструкции ниппелей работы займут минимум времени и усилий.
Количество необходимых для обогрева помещения секций радиатора легко рассчитать математически. Это исключает лишние финансовые затраты при покупке, монтаже и эксплуатации радиаторов.

Отрицательные стороны использования биметаллических радиаторов

Как уже говорилось выше, биметаллические радиаторы пригодны к эксплуатации с теплоносителем низкого качества, однако последний существенно снижает срок службы радиатора.
Главный минус биметаллической батареи – разный коэффициент расширения у алюминиевого сплава и стали. После длительной эксплуатации может возникнуть скрип и снижение прочности и долговечности радиатора.
При эксплуатации радиаторов с некачественным теплоносителем возможно быстрое засорение стальных трубок, возникновение коррозии, снижение уровня теплоотдачи.
К оспариваемому недостатку можно отнести стоимость радиаторов из биметалла. Она выше, чем у радиаторов из чугуна, стали и алюминия, но учитывая все преимущества, цена полностью оправдывает себя.

Размеры батарей

Габариты прибора имеют значение, поскольку при необходимых параметрах мощности он должен поместиться в нише под окном. Какие размеры могут иметь биметаллические батареи?

Биметаллические радиаторы отопления характеризуются стандартными размерами высоты. Прибор имеет маркировку, которая обозначает межосевое расстояние прибора – 200, 350 или 500 мм.

Полная высота прибора с разной маркировкой:

маркировка 200 – реальная высота 280 мм;
350 – высота прибора 430 мм;
500 – высота 580 мм.

Ширина прибора отопления будет зависеть от количества секций, которое рассчитывается исходя из параметров помещения и мощности отдельной секции.

Поддержите наш проект в соц. сетях!

Устройство биметаллических радиаторов

Биметаллический радиатор внешне выглядит так же, как и алюминиевый. Это и понятно: его внешний корпус сделан из того же металла и покрашен такой же краской. Отличить его можно только по весу – тут уже сказывается внутреннее строение прибора, внутри которого находятся стальные вставки, защищающие алюминий от прямого контакта с теплоносителем. Именно благодаря им секции батареи не подвергаются разрушительному действию различных примесей, которые переносятся вместе с теплоносителем в коммунальной сети. Кроме того, сталь гораздо более устойчива к действию кислот и щелочей, которыми также богаты городские системы отопления и не вступает во взаимодействие с медными трубами и теплообменниками.

Устройство биметаллического радиатора на примере изделия компании Rifar

Применение стального сердечника для прохождения теплоносителя обеспечивает и другие полезные характеристики биметаллических радиаторов:

Прочность. Предельное давление, которое может выдержать корпус биметаллического радиатора, – 30-40 атмосфер. Такому прибору не страшны никакие гидроудары;
Экономичность. Сужение каналов подачи теплоносителя позволяет добиться оптимального сочетания расхода энергоресурсов на обогрев и тепловой инертности радиатора;
Долговечность. Устойчивость стальных внутренних полостей к коррозии и разрушению позволяет производителям устанавливать длительный срок службы на свои изделия – в среднем до 20 лет.

Если добавить сюда плюсы, перешедшие от алюминиевых моделей, такие как высокая теплоотдача, элегантный внешний вид и компактные размеры, можно определенно сказать, что биметаллические радиаторы являются лучшим выбором для отопления городской квартиры на сегодняшний день.

Лучшие биметаллические радиаторы с межосевым расстоянием 500 мм

Выбор отопительного оборудования с межосевым расстоянием 500 мм для составления рейтинга не случаен. Подавляющее большинство современных жилых помещений имеют достаточно большие оконные проемы, а расстояние между подоконником и полом составляет, как правило, не менее 60 см. Поэтому, биметаллические радиаторы этой квалификации наиболее популярны у народонаселения.

Royal Thermo PianoForte 500

Множество положительных оценок пользователей в адрес этого итальянского радиатора на яндекс.маркет, которые в полной мере подтверждают надежность конструкции, продолжительный срок эксплуатации, оригинальный дизайн, ставит его на первое место рейтинга.

теплоотдача от 740 Вт до 2590 Вт (в зависимости от количества секций);
количество секций варьируется от 4 до 14;
технология Power Shift, увеличивающая теплоотдачу;
стальные коллекторы рассчитаны на скачки давления в системе до 30 атмосфер;
устойчив к самым агрессивным теплоносителям;
возможен настенный и напольный монтаж;
оригинальный дизайн;
гарантия от производителя – 10 лет.

достаточно высокая стоимость.

В общем-то, как говорят англичане – мы не настолько богатые люди, чтобы покупать дешевые вещи. Поэтому, в данном случае, цена соответствует качеству. Особенный акцент ставят на наличие технологии Power Shift – наличие дополнительных ребер на вертикальном коллекторе, которые существенно увеличивают теплоотдачу модели. Кроме этого, помимо базовых белого и черного цветов, покупатель может заказать другие тона или палитры RAL.

Rifar Monolit 500

Отечественная разработка, заслуженно занимающая второе место рейтинга по количеству собранных хвалебных рецензий в свою сторону. К особенностям можно отнести одноименную технологию, применяемую в процессе производства – секции соединяются с помощью контактно-стыковой сварки.

монолитная конструкция, допускающая эксплуатацию в самых жестких условиях;
теплообмен от 784 Вт до 2744 Вт;
комплектация секций – от 4 до 14;
высокая сопротивляемость агрессивным теплоносителям (pH 7 – 9);
присутствует нижнее подключение;
гарантия от производителя – 25 лет.

дороговато для отечественного продукта;
нет нечетных секций – к примеру, 5 или 7.

Однако в целом радиатор этой модели собирает исключительно положительные отзывы. Мало того, управляющие компании настоятельно его рекомендуют к использованию, благодаря высокой стойкости модели к коррозии и продолжительному гарантированному эксплуатационному сроку.

Global Style Plus 500

Вновь итальянская модель, собравшая существенное количество восхищенных рецензий в свой адрес. Внутренняя часть радиатора изготовлена из легированной стали, а внешняя покрыта алюминиевым сплавом.

высокая прочность;
максимальное рабочее давление 35 атмосфер;
давление опрессовки – 5.25 МПа;
теплоотдача в диапазоне от 740 Вт до 2590 Вт;
комплектация – от 4 до 14 секций;
значение pH (агрессивность теплоносителя) – от 6.5 до 8.5;
гарантия от производителя – 10 лет.

немного падает теплоотдача при снижении температуры теплоносителя.

Довольные приобретением владельцы осыпают эту модель исключительно позитивными оценками – высокая устойчивость к перепадам давления в системе, наличие силиконовых прокладок между секционными стыками предотвращают протечки, стабильно работает регулировка и так далее.

Sira RS Bimetal 500

Еще один итальянец, по достоинству оцененный отечественным пользователем, о чем красноречиво говорят отзывы.

высокая прочность – рабочее давление до 40 Бар;
теплообмен от 804 Вт до 2412 Вт;
комплектация – от 4 до 12 секций;
стойкость к теплоносителю выражена в показателе pH – от 7.5 до 8.5;
гарантия от производителя – 20 лет.

Ну, на то и премиум класс! Помимо удовлетворительных оценок относительно технических характеристик этой модели радиатора, довольные покупкой владельцы отмечаю уникальный дизайн – плавные, изогнутые формы, полное отсутствие острых углов.

Fondital Alustal 500/100

Так же итальянское чудо инженерной мысли, завоевавшее одобрение российских пользователей, что отразилось на количестве позитивных отзывов.

теплообмен от 191 Вт до 2674 Вт;
комплектация от 1 до 14 секций;
высокая прочность – рабочее давление до 40 Бар;
не страшны самые агрессивные теплоносители (pH 7 – 10);
гарантия от производителя – 20 лет.

В общем-то, незначительный минус, обусловленный тем, что эта модель представляет собой сплошную водяную камеру. Зато, имеется внутренне антикоррозийное покрытие, как отмечают владельцы этого радиатора, и схема ходов, которая предотвращает завоздушивание системы.

Royal Thermo

Очередная итальянская марка радиаторов, отличившаяся широким ассортиментом изделий и оригинальным дизайном. Особенно интересно смотрится модель PianoForte. Возможен заказ радиаторов различных цветов. Конструкция батарей изготовлена по запатентованной технологии Power Shift: в вертикальном коллекторе устанавливаются дополнительные ребра, повышающие теплоотдачу.

По сравнению с другими марками радиаторы этой фирмы рассчитаны на меньшее рабочее давление – 20 бар. Температура теплоносителя также не слишком высока – 90 °С.

Почему чугунные радиаторы безнадежно устарели?

Будет нечестно сказать, что батареи, выполненные из чугуна, так уж плохи. Они служат людям уже почти целых сто лет! Их же массово установили в хрущевках и сталинках, расположенных повсеместно. Эти батареи до сих пор продолжают использовать в новостройках, и многие жильцы не спешат с ними расставаться. Но все же, новое есть новое. Мы подготовили для вас список причин, которые убедят вас расстаться с чугунными старичками:

Теплоотдача одной секции у батареи, произведенной из чугуна достигает примерно 100 Вт. Эти показатели у аналогичных по площади поверхности секций алюминиевых и биметаллических устройств в полтора, а то и в два раза выше;
На каждую секцию чугунной установки требуется примерно литр воды, в то время как обновленные устройства требуют всего о,4 литра;
В отличие от легких алюминиевых наименований, вес каждой секции чугунного радиатора тянет килограмм на 6. Получается, что полный вес батареи составляет примерное 30-35 килограмм. И это без воды!
Температуру в таких батареях из-за инерции нельзя изменить в краткий временной срок;
Устаревший внешний вид устройств напоминает времена СССР. Устанавливая их у себя в квартире, вы отнимаете несколько очков у продуманного дизайна помещения;
За счет долгого нагрева батареи неудобно использовать в частных домах с автономной системой отопления;
Импортные котлы в загородных домах нередко забиваются мелкодисперсной глиной, которую вода вымывает из чугунных радиаторов и выходят из строя.

Современные чугунные радиаторы

Важно! Не жалейте денег при покупке новых батарей. Чем ниже качество устройства, тем меньше он будет вам служить

Если во время изготовления не была соблюдена технология производства, вскоре вновь придется приобретать другие отопительные установки. Образование микротрещин, коррозия металла, быстрая потеря внешнего вида – вот что ждет чересчур экономных покупателей. Также следует заказать монтаж выбранных батарей у профессиональных строителей, чтобы быть уверенным в качестве проведенной работы на все 100%.

Помните, именно вы будете жить в доме, который обустраиваете.

Что такое межосевое расстояние радиатора

Случается, что выбранный по теплоотдаче алюминиевый или биметаллический радиатор отопления не помещается под окном по высоте и длине. А ведь отопительные приборы необходимо не просто впихнуть в имеющийся проем, но и выдержать рекомендуемые расстояния до стены, подоконника и пола.

Иначе останется мало места для движения конвекционного воздушного потока и эффективность обогрева снизится. Величины этих расстояний указаны на схеме установки изделия:

Чтобы заблаговременно определиться с высотой отопительного прибора и его длиной, нужно знать необходимую теплоотдачу и габариты подоконной ниши (если она есть). Кроме того, надо понимать, что все алюминиевые и биметаллические радиаторы отопления имеют один унифицированный размер – межосевое расстояние. Это промежуток между двумя осями, проходящими по горизонтальным коллекторам батареи. Чем данное понятие отличается от других габаритов отопительного прибора, наглядно показано на рисунке:

Для справки. Данная закономерность действительна для всех типов металлических радиаторов.

Стандартное межосевое расстояние приборов отопления, выдерживаемое всеми без исключения производителями – 350 и 500 мм. Прочие модели могут производиться с интервалом между осями 200, 600, 700, 800 и 900 мм. Другие габариты могут быть разными, но в подавляющем большинстве их величины лежат в таких пределах:

длина секции (визуально – ширина) от 80 до 88 мм;
глубина – от 52 до 100 мм;
полная (монтажная) высота изделия при межосевом расстоянии 500 мм – от 570 до 590 мм.

Примечание. Значения монтажных высот для продуктов с другими интервалами можно увидеть на сайте соответствующего производителя, перечислять их здесь не имеет смысла.

Срок службы

Ну а теперь немного о приятном: срок службы и чувствительность к качеству теплоносителя – это те характеристики, по которым чугунные радиаторы опережают всех конкурентов. Это и понятно – чугун абсолютно устойчив к абразивному износу и не вступает в химические реакции с материалами труб или элементов котлов. Размеры каналов внутри секций здесь внушительные, поэтому эти батареи практически никогда не засоряются, а, следовательно, им не нужны технические работы по очистке.

Многие специалисты утверждают, что срок службы современных чугунных батарей – 30-40 лет. Что же, очень может быть, ведь во многих домах еще живы старые советские радиаторы.

Однако есть здесь и своя ложка дегтя – гидравлические удары. Об этом поговорим далее. Ниже предлагаем вам ознакомиться с видео о достоинствах и недостатках чугунных батарей:

Важнейшие характеристики стальных радиаторов

Теплоотдача

С отдачей тепла дела обстоят совсем неплохо – показатель теплоотдачи варьируется от 1200 до 1800 ватт и даже более. Зависит этот параметр от габаритов радиатора, его марки и типа конкретной модели. Заметим, что большим плюсом данных приборов является малая инерционность. Они очень быстро нагреваются и начинают отдавать тепло помещению.

Сам процесс отдачи тепла у них происходит двумя путями — это непосредственное излучение тепла и передача тепла путем конвекции.

Рабочее давление

Максимальное рабочее давление у данного вида радиаторов колеблется в пределах от 6 до 10 атмосфер для пластинчатых радиаторов. Этот параметр ограничен из-за такого свойства стали, как пластичность. Впрочем, радиаторы трубчатого типа могут выдержать большее давление – от 8 до 15 атмосфер. Все это означает, то, что стальные радиаторы не могут использоваться в системах централизованного отопления. Они не смогут выдержать давления центральной теплосети.

Качество теплоносителя

Важной деталью является то, насколько «нежным» будет радиатор относительно качества теплоносителя. Для стали это настоящий камень преткновения – ведь она так легко ржавеет при соприкосновении воздуха с водой

Однако изготовители не сдаются – они стараются преодолеть эту проблему. Наносят специальные внутренние покрытия для защиты. Но, к сожалению, борьба эта часто заканчивается победой коррозии. Поэтому радиаторы из стали лучше не ставить в квартире многоэтажного дома. Летом воду сольют, и ржавчина начнет есть радиаторы.

Межосевое расстояние.

Стальные радиаторы могут иметь как боковое так и нижнее подключение

Межосевое расстояние важно для радиаторов именно с боковым подключением. Оно определяет на каком расстоянии верхний коллектор находится от нижнего

Это необходимо учитывать при монтаже радиатора. Стальные панельные радиаторы в зависимости от модели, типа и производителя могут иметь межосевое расстояние равное высоте радиатора минус 50 — 70 см. У трубчатых стальных радиаторов межосевое расстояние колеблется п в пределах от 120 мм до 2930 мм.

Габаритные размеры

Теперь пару слов можно сказать о внешних параметрах, в частности, о размерах. По длине радиаторы панельного типа могут достигать 3-х метров, высота их – от 20 до 90 сантиметров. Трубчатый радиатор можно сделать практически любой длины, а глубина его ограничена размером 22,5 сантиметрами. Высота варьируется от 19 до 300 сантиметров.

Толщина стали.

На этот показатель мало кто обращает внимания, однако производители для изготовления стальных радиаторов используют сталь различной толщины. Данный показатель может изменяться от 1,15 до 1,25 мм. Понятно, что чем толще сталь тем лучше.

Долговечность

Благодаря материалу изготовления – прочной и надежной стали – эти радиаторы способны прожить долгую жизнь, не подводя своих хозяев. Особенно хорошо служат качественные изделия с толстыми стенками (0,12-0,15 сантиметра), выпускаемые надежными и ответственными за свою продукцию брендами.

Удобство монтажа

Монтаж данных отопительных приборов не очень сложен. Причем очень удобно, что есть возможность выбрать радиатор панельного типа с подключением как сбоку, так и снизу. В последнем случае и трубы могут быть спрятаны под полом, и датчик температуры подключен сразу к радиатору. А панели самого радиатора могут быть соединены последовательно или параллельно – в продаже можно встретить оба вида моделей.

Радиатор панельного типа с нижней системой подключения.

Тепловые характеристики

Почти 50% тепла алюминиевые батареи отдают лучами. Оставшаяся часть обогрева припадает на конвекцию воздушных потоков между нижней и верхней частью радиатора. Ребристость поверхности на внутренней стороне секций способствует значительному увеличению теплоотдачи. Ее коэффициент измеряется в ваттах: он указывается обычно для одной секции. Для наглядного примера возьмем прибор с межосевым расстоянием 500 мм. Уровень теплоотдача одной секции здесь может быть от 100 до 150 Вт. Для получения суммарного результата для ведения тепловых расчетов необходимо умножить этот показатель на количество секций.

Межосевое расстояние радиатора
