Типы компенсаторов для полипропиленовых труб и способы их установки

Как грамотно выбрать компенсатор?

Таблица моделей и технических характеристик компенсаторов для труб

При выборе компенсатора для полипропиленовых труб, как уже отмечалось, нужно учитывать диаметр – элементы должны совпадать. В большинстве случаев диаметр таких изделий колеблется в пределах 2-4 сантиметров. Но если речь идет о доме/квартире, то больше всего подойдут компенсаторы с диаметром в 2 сантиметра.

Средние цены

Таблица: Технические характеристики Компенсатор полипропиленовый FV Plast Ф 32 мм

Что же касается конкретных фирм-производителей, то таковых на отечественном рынке немало, есть среди них и компании с мировым именем. Столь большое количество объясняется тем, что полипропиленовые трубопроводы, равно как и любые другие, нуждаются в качественном оборудовании.

Одним из самых известных производителей является компания Kayse из Турции. А популярна она в первую очередь из-за огромного ассортимента своей продукции. Все модели из этого ассортимента присутствуют сегодня на отечественном рынке. Не менее значимым изготовителем является фирма Kompencator PPHV, которая уже много лет известна во многих странах высоким качеством производимой продукции, которая применяется во многих промышленных сферах.

Как заменить лампочку

Компенсатор 50 ПП

* При демонтаже унитаза может потребоваться выравнивание пола путем заливки цементно-песчаной смесью. Данная услуга не входит в указанную стоимость, оплата производится согласно п.22 настоящего прайса. ** Стоимость указана с учетом необходимого материал

Для трубопроводов систем тепло-водоснабжения.

В широкой номенклатуре трубопроводной арматуры компании Genebre S.A. компенсаторы занимают далеко не последнее место. Трубопроводные компенсаторы сильфонного типа Genebre, разработанные специально для систем теплоснабжения и которые достаточно распространены на подобных объектах во многих странах Европы, представлены и на российском рынке.Конструкция сильфонных компенсаторов Genebre отличается некоторыми особенностями, позволяющими гарантировать высокое качество и отличные эксплуатационные характеристики.

Компенсаторы (вибровставки): сварные, фланцевые, муфтовые.

Стремясь к снижению стоимости своей продукции, некоторые производители компенсаторов изготавливают внутренний слой сильфона из материала, обладающего более низким качеством (в то время как верхний изготовлен из материала с высоким качеством). Понятно, что при выборе такую подмену определить невозможно, она дает о себе знать уже в процессе эксплуатации, когда аварийная ситуация и ее устранение могут стоить гораздо дороже первоначальной экономии. Небольшое повреждение наружного слоя или некачественный сварной шов могут привести к попаданию воды или другого вещества внутрь сифона, что со временем приведет к его разрушению. Все слои сильфонного компенсатора Genebre изготовлены из нержавеющей стали высокого качества, что гарантирует максимальный срок эксплуатации.

Компенсаторы (вибровставки): сварные, фланцевые, муфтовые. Внутри каждого компенсатора Genebre находится специальный защитный патрубок, который предохраняет внутренний слой сильфона от содержащихся в теплоносителе веществ абразивного характера. Также защитный патрубок препятствует накоплению песка на линзах сильфона и снижает уровень сопротивления рабочему потоку.Еще одним преимуществом компенсаторов Genebre является удобный монтаж. Каждый из них полностью готов к монтажу в систему теплоснабжения: специальный фиксатор снимает необходимость растяжки компенсатора и дополнительного прогрева участка теплотрассы непосредственно перед монтажом, а также защищает сильфон при установке (от перекручивания) и ограничивает степень сжатия при эксплуатации.Все эти преимущества сильфонных компенсаторов Genebre позволяют гарантировать безаварийную продолжительную эксплуатацию устройства в трубопроводе.Резиновые компенсаторы для технической воды.

Применение:

Компенсация температурных удлинений трубопроводов, несоосности трубопроводов, устранение или снижение уровня вибрации и поглощение шумов, производимых работой трубопроводов, насосов и других механизмов.Рабочая среда:

Горячая вода, охлаждающая вода, вода с растворами солей, растворы хлора,сложные эфиры и кетоны.

Установка компенсаторов для ПП труб

До того как приступать к установке, советуем ознакомиться с основными правилами и требованиями. Вот они.

• Перед сварочными работами профессионалы обматывают технические узлы тканью из асбеста с целью предотвращения попадания металлических брызг.
• Компенсатор устанавливается исключительно на прямолинейных участках магистрали.
• Между парой неподвижных крепежей допустим монтаж только одного технического узла.
• Также перед монтажом проверяется то, соответствуют ли технические параметры компенсатора аналогичным параметрам трубопровода.
• Наконец, компенсатор следует заранее проверить на предмет наличия дефектов и повреждений. Если изделие браковано, то использовать его нельзя.

П- и Г-образные компенсаторы для полипропиленовых труб

Компенсаторы: петлеобразный и «змейка»

Таблица Значений геометрических параметров компенсатора «змейка» с диаметром трубы принятом за единицу

Сама технология установки зависит от того, какой именно тип компенсатора был выбран. Что характерно, нарезной метод монтажа устройства в полипропиленовый трубопровод не обеспечивает высокой прочности системы в целом. И это главный его недостаток. А чтобы прочность была на требуемом уровне, рекомендуется прибегнуть к сварочным работам.

Обратите внимание! Большой популярностью пользуется и другой способ установки – так называемая «американка». Заключается он в применении разъемного фитинга, с одной стороны оснащенного железной резьбой, а с другой – полипропиленовым основанием

Сама процедура сварки для крепления компенсатора к трубам состоит из нескольких этапов.

1. Этап первый. Подготовительные мероприятия.
2. Этап второй. Планировка всей магистрали.
3. Этап третий. Нарезка трубопровода.
4. Этап четвертый. Собственно, сварка изделий.

Итак, сварка является самым эффективным методом крепления, для чего, как отмечалось выше, необходим специальный паяльник. Вначале участок компенсатора, который войдет в трубу, тщательно зачищается. После этого труба и примыкающая к ней часть технического узла разогреваются с помощью сварочного аппарата, затем соединяются.

На период остывания оба элемента должны быть надежно зафиксированными, иначе соединение не будет герметичным, и при использовании будет протекать.

А если компенсаторы для полипропиленовых труб устанавливаются по комбинированному методу (с металлическим водопроводом), то соединение должно выполняться несколько по-другому – с использованием не только сварки, но и резьбы. Происходит это следующим образом. Вначале отключаются стояки, а вода из системы сливается. Затем вентили снимаются, а трубы прочищаются посредством троса. Лишь после этого устанавливается комбинированный вариант. Пластиковый компонент приваривают к трубопроводу, а металлический с помощью резьбы соединяют со смесителем.

Монтаж отопления из полипропиленовых труб

Советуем ознакомится с нашим руководством по монтажу системы отопления из полипропиленовых труб. Все подробности смотрите тут

Функциональные возможности компенсаторов

Используются в строительстве, ЖКХ, ВПК, газовой и нефтяной промышленности, кораблестроении, атомной промышленности, энергетике и в прочем.

Установка компенсирующих устройств на всех магистралях, и их использование в дальнейшем дает возможность существенно увеличить срок эксплуатации труб. Это довольно актуально для магистралей большой длины, так как от длины линии зависит сила воздействия на нее.

Использование элементов для сглаживания нагрузок, рекомендуется ко всем трубопроводам. При этом необходимо помнить, что надежная и безаварийная работа пластиковой или металлической магистрали отопления напрямую правильно устроенной компенсации.

Задачи данных конструкций довольно специфичны, но вместе с тем и крайне важны:

1. Уменьшение вибрации трубопровода, которые возникают по сети из-за работы насосов. Даже в том случае если подобное явление невозможно почувствовать или увидеть, тем не менее, оно есть. В тоже время возникает риск возникновения резонанса, который многократно увеличивает амплитуду колебаний, которая приводит к быстрому разрушению трубопроводов.
2. Компенсация в магистралях при линейном тепловом расширении во время изменения температуры теплоносителя. Из-за происходящих удлинений или укорачивания труб на муфтовых или сварных соединениях возникают дополнительные напряжения, из-за чего уменьшается их срок службы, вплоть до разрушения.

Монтаж компенсаторов, это обязательное условие в наши дни при возведении тепловых сетей.

В конструкции системы отопления, компенсатор подключается к местам с большей вероятностью возникновения гидроударов. В момент возникновения поднимающееся давление жидкости давит на мембрану аккумулятора. Воздух, который находится над ней, сжимается и мембрана смещается в его сторону. Из-за объема, который занимает жидкость, напор в ней уменьшается.

В момент прекращения гидроудара, мембрана возвращается на свое место. Благодаря использованию гидроаккумуляторов можно попутно отобрать лишнюю жидкость из системы.

Для того чтобы сделать эффект амортизации, в водопроводах кроме гидороаккумуляторов применяют специальные гасители.

Расчёт П-образного компенсатора

Расчёт П-образного компенсатора тепловых сетей сводится к определению минимальных размеров изделия, достаточных для нивелирования давления в системе. При этом следует учитывать, что:

• Номинальное напряжение, которое может создаваться в спинке компенсационного фитинга, может варьировать в пределах 80-100 МПа;
• Вылет (H – часть компенсатора, расположенная перпендикулярно к трубопроводу) по отношению к внешнему диаметру (Dn) – это значение должно быть 10-40 единиц;
• В оптимальном случае отношение ширины (L) изделия к вылету (H) составляет 1-1,5 раза;
• Рассчитывая линейное расширение, нужно указывать наивысшую температуру рабочей среды и наименьшее значение температуры окружающего пространства.
• Если в результате расчётов окажется, что нужен П-образный компенсатор больших габаритов, то лучше заменить его двумя более маленькими.

Расчёт П-образного компенсатора стальных труб выполняется с учётом того, что:

• В качестве рабочей среды служит пар или вода;
• Рабочее давление, создаваемое в системе, максимум 16 бар;
• Температура теплоносителя – до 200оС;
• Изделия имеют симметричную конструкцию, то есть плечи имеют одинаковую длину;
• Трубопроводная коммуникация в месте монтажа компенсаторов расположена горизонтально.

Для расчётов принимаются идеальные условия, поэтому следует понимать, что полученные значения являются в большей степени условными. Но даже эти расчёты позволяют минимизировать риски при работе трубопроводной системы.

Температурное линейное расширение труб с гибким П-образным компенсатором в направлении осей координат X и Y рассчитывается по формуле:

где:

– коэффициент температурного удлинения углеродистых сталей;

– разность температур рабочей и внешней среды (расчётная величина);

хВ, хА – координаты концов отрезка трубопроводной коммуникации в точках А и В по оси Х;

yB, yA – соответственно по оси Y.

Полное температурное удлинение в направлении оси координат рассчитывается по формуле:

Для участков, которые расположены симметрично по отношению к оси Y, температурное линейное расширение в направлении данной оси принимается за 0 (ноль). При этом для расчёта полного температурного удлинения применяется формула:

L – расстояние между неподвижными опорными элементами.

Температурная разница определяется следующим образом:

Что такое гидроудар в трубопроводе, причины возникновения

Если говорить о наших домах и квартирах, гидроудары возникают в системах отопления и водоснабжения. В системах отопления частных домов — при старте или остановке циркуляционного насоса. Да, сам по себе он давления не создает. Но резкое ускорение или останов теплоносителя и является той нагрузкой, которая действует на стенки труб и близлежащие устройства. В системах отопления закрытого типа стоит расширительный бак. Он компенсирует гидроудар, если насос находится рядом. В этом случае дополнительные устройства могут и не понадобиться. Проверить необходимость установки компенсатора можно по манометру. Если стрелка не движется или движется едва заметно, все нормально.

Наиболее распространенная причина появления гидроудара — резкое закрытие крана

В централизованных системах отопления, гидроудар возникает при резком закрытии заслонки, когда быстро открывают краны для заполнения системы после ремонта/профилактики. По правилам надо делать это медленно и постепенно, но на практике случается иначе…

В водоснабжении гидроудар возникает даже при резком закрытии крана или другой запорной арматуры. Более выраженные «эффекты» получаем в завоздушенных системах. Вода при движении ударяется в воздушные пробки, что создает дополнительные ударные нагрузки. Мы можем при этом слышать щелчки или потрескивание. А если водопровод разведен пластиковыми трубами, во время эксплуатации можно заметить, как эти трубы сотрясаются. Так они реагируют на гидроудары. Вы, наверное, замечали, как дергается шланг в металлической оплетке. Причина та же — скачки давления. Рано или поздно они приведут к тому, что либо труба лопнет в самом слабом месте, либо соединение потечет (что более вероятно и чаще встречается).

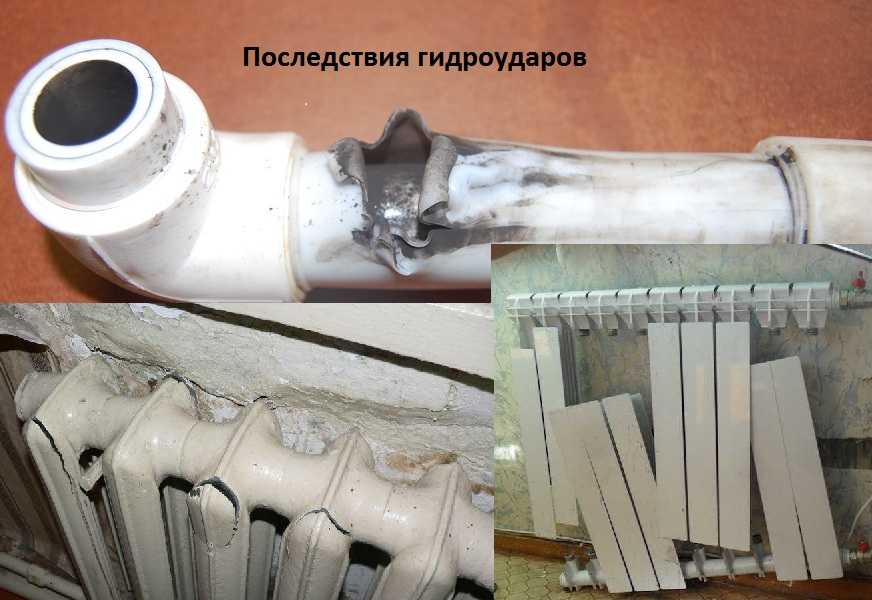

Гидроудар может нанести серьезный ущерб

Почему же раньше это явление не отмечалось? Потому что сейчас большая часть кранов имеют шаровую заслонку и поток перекрывается/открывается очень резко. Раньше краны были вентильного типа и заслонка опускалась медленно и постепенно.

Как же бороться с гидроударами в отоплении и водоснабжении? Можно, конечно, приучить обитателей квартиры или дома не крутить резко краны. Но стиральную или посудомоечную машину не научишь бережному отношению к трубам. И циркуляционный насос не замедлишь в процессе старта и останова. Поэтому в систему отопления или водоснабжения добавляют компенсаторы гидроударов. Их же называют гасителями, амортизаторами.

Виды фитингов для полипропиленовых труб

Конфигурация и размеры фитингов могут существенно отличаться. Производители предлагают большой ассортимент, в котором несложно запутаться. Предлагаем познакомиться с основными разновидностями, чтобы вам было проще сделать выбор.

Для каждого стыка требуется подходящий фитинг

Муфта и переходник

Муфты используются для соединения двух равнозначных по диаметру отрезков труб. Внешне они похожи на втулку. Размеры фитинга выбираются с учётом поперечных размеров соединяемых элементов.

Муфта поможет сформировать прочное соединение

Переходник выполняет ту же функцию, что и муфта. Однако используется для стыкования элементов с различными поперечными размерами. С одной стороны в данный фитинг вставляется полипропиленовая труба меньшего диаметра, с другой – большего. Позволяет соединять части трубопроводов, изготовленные из различных материалов. Для металлических предусматривается резьба.

Возможно соединение труб разного диаметра

Уголок, тройник и крестовина

Несмотря на пластичность полипропилена, его изгиб является нежелательным явлением. В этих местах материал становится тоньше, что может привести к прорыву труб при подаче транспортируемой среды под давлением. Также в месте изгиба уменьшается пропускная способность.

Величина угла может отличаться

Используя угольники, можно сформировать необходимый загиб в местах поворота трубопровода. Формируемый угол может иметь разную величину: либо 45º, либо 90º. В зависимости от исполнения, фитинг может использоваться для соединения труб одного и разных диаметров. Некоторые изделия выполняют одновременную функцию переходника. Они могут использоваться для стыковки металлической и полипропиленовой трубы.

Возможно соединение труб из разных материалов

Тройники и крестовины устанавливаются в местах разветвления трубопровода. Допускают соединение под разными углами. Могут иметь различную конфигурацию. Для устройства системы отопления используются сварные фитинги, не имеющие резьбы. У них внутренняя поверхность выполняется гладкой. Если необходимо соединение элементов трубопровода из разных материалов, используются тройники либо крестовины, у которых предусмотрена резьба в одном либо нескольких отводах.

Конфигурация выбирается с учётом направления отводов

Обвод и компенсаторы

Если необходимо пустить транспортируемую среду в обход определённого отрезка трубопровода, используется обвод. Данный фитинг имеет характерную изогнутую форму. Вваривается в трубопроводную систему в нужном месте. Длина и высота изгиба выбирается индивидуально, с учётом конфигурации участка полипропиленовой трубы.

Геометрические параметры обводов могут существенно отличаться

Для нивелирования последствий температурного расширения используются компенсаторы. Они имеют форму петли.

Компенсатор имеет характерную конфигурацию

Американка

В состав подобных разборных фитингов входит муфта и накидная гайка. Используются преимущественно в системах, нуждающихся в периодической чистке и снятии элементов. Нередко монтируются перед счётчиками.

Американка удобна в обслуживании

Краны, вентили и заглушки

Для отсечки движения смеси по определенной ветке трубопровода используются краны либо вентили. С помощью вентилей можно регулировать скорость потока либо полностью его перекрывать. Полипропиленовые фитинги ввариваются в состав системы. Не исключается использование кранов и вентилей из латуни. Для их подсоединения используются переходники, предназначенные для соединения элементов из разных материалов.

Кран позволяет перекрыть поток

В местах, где полипропиленовый трубопровод заканчивается, устанавливаются заглушки. Они могут иметь различную конфигурацию и размер. Выбор делается с учётом особенностей конкретной трубопроводной системы. Могут устанавливаться посредством пайки либо резьбового соединения. Первый вариант может носить временный либо постоянный характер. Резьбовое соединение используется преимущественно для временного перекрытия отвода. Необходимый уровень герметизации достигается за счёт специального уплотнительного колечка, входящего в комплект поставки.

Форма заглушки выбирается индивидуально

Фиксаторы и крепёж

Для установки и обеспечения требуемого пространственного положения всех элементов системы используются фиксаторы и крепёж. Он может иметь самую разнообразную конфигурацию.

Клипса – один из видов крепёжных элементов для полипропиленовых труб

Важная дополнительная информация

Тепловая изоляция ПВХ труб

Некоторые продукты, применяемые для тепловой изоляции, способны оказать разрушительное воздействие на термопластические трубы.
Рекомендуется производить изоляцию при помощи следующих материалов (в списке представленытолько некоторые варианты):

• Минеральный войлок
• Армафлекс класса 1 НТ
• Пенофенопласт
• Полистрол.

Некоторые виды пенорезины и клеящие вещества при совместном применении с пенорезинами могут быть токсичны. Поэтому не рекомендуется применять их как средство крепления термической изоляции трубопровода. Клейкие вещества должны использоваться лишь для склеивания.

Обогрев трубопровода

Термопластический трубопровод может быть повреждён пластификаторами, используемыми во внешнем покрытии некоторых ленточных электронагревательных элементов. Не следует применять ленты в оболочке из пластифицированного ПВХ. (Данный комментарий также относится к любым лентам, клеящим веществам и прочим субстанциям, используемым для крепления ленточных электронагревательных элементов к трубопроводу.) Рекомендуемые электронагревательные элементы – ленточные нагреватели с оболочкой из силиконового каучука, тканой проволочной сетки или тканого полиэфира сведут к минимуму риск взаимодействия пластификатора с материалом трубопровода. Следовательно, предпочтительнее использовать данные ленты на системах из термопластика.

Маркировка трубопровода из НПВХ

Не помещайте клеящиеся ярлыки непосредственно на поверхность трубы, так как клейкие вещества могут повредить внешнюю поверхность трубы. Рекомендуется использовать прокладочный материал, например алюминиевую фольгу между трубой и опознавательной биркой.

Вспенивающиеся мастики и герметики

Определённые герметики содержат в своём составе фталаты. Фталаты крайне агрессивны к материалам на основе ПВХ, следовательно, перед использованием любых герметиков и мастик для труб ПВХ требуется получить подтверждение соответствия выбранного герметика химическому составу трубопровода из непластифицированного ПВХ.

Скобы для крепления труб ПВХ

Важно, чтобы в состав скоб и их покрытия не входили вещества, которые могут оказать разрушительное воздействие на трубу из непластифицированного ПВХ. Проверьте выбранные изделия на предмет совместимости с материалом трубопровода. Мы рекомендуем использовать скобы «Кобра» для труб с внешним диаметром до 160 мм/ номинальный внутренний диаметр 6 дюймов, включительно

Мы рекомендуем использовать скобы «Кобра» для труб с внешним диаметром до 160 мм/ номинальный внутренний диаметр 6 дюймов, включительно.

Условия замораживания

Следует принять меры для предотвращения замерзания содержимого трубопровода, так как это может привести к разрыву трубы.

Контакт НПВХ с различными флюсами

Некоторые флюсы могут оказать разрушительное воздействие на трубопровод из непластифицированного ПВХ

Следует принять особые меры предосторожности при пайке медных трубопроводов непосредственно над или вблизи трубопровода из непластифицированного ПВХ

Резьбовые герметики

Некоторые резьбовые герметики могут повредить трубопровод из непластифицированного ПВХ. Для резьбовых соединений рекомендуется использовать ленту из тефлона.

Стойкость непластифицированного ПВХ к ультрафиолетовым лучам

Следует обеспечить защиту от ультрафиолетовых лучей, например, солнечных лучей, особенно во время хранения. Их воздействие может вызвать обесцвечивание и ухудшение свойств материала. И, хотя это лишь поверхностные изменения, тем не менее рекомендуется избегать воздействия ультрафиолета. При хранении вне помещения следует укрывать трубы непрозрачным материалом. При установке вне помещений ПВХ трубы рекомендуется защищать от ультрафиолетовых лучей путем изоляции или окраски.

Подземный трубопровод

Запрещается закладывать трубопровод в загрязнённую почву.
Запрещается закладывать трубопровод в почву, куда производятся выбросы жидких химикатов.

Трубы НПВХ и скачки давления

Трубопровод из непластифицированного ПВХ способен противостоять скачкам давления в обозначенных пределах. Ни при каких условиях скачки давления не должны превышать значения длительного рабочего давления, приведённого в графике.

Критерии выбора

Выбирать компенсационные детали нужно зависимо от условий применения:

• Осевые — подходят для систем отопления, трубопроводов горячего водоснабжения. Чтобы соединить их с трубой, нужно использовать специальную муфту.
• Сдвиговые изделия, которые имеют две гофры. Гасят тепловое расширение по двум направлениям.
• Фланцевые — применяются для гашения гидроударов, возникающих в водопроводах. При монтаже не нужно использовать сварочное оборудование.
• Универсальные — подходят для монтажа в тех местах, где невозможно поставить другие компенсационные детали.

Во время выбора, нужно обратить внимание на толщину стенок компенсаторов. Они должны совпадать с толщиной стенок труб, на которые будут устанавливаться

Критерии выбора

Выбирать компенсационные детали нужно зависимо от условий применения:

1. Осевые — подходят для систем отопления, трубопроводов горячего водоснабжения. Чтобы соединить их с трубой, нужно использовать специальную муфту.
2. Сдвиговые изделия, которые имеют две гофры. Гасят тепловое расширение по двум направлениям.
3. Фланцевые — применяются для гашения гидроударов, возникающих в водопроводах. При монтаже не нужно использовать сварочное оборудование.
4. Универсальные — подходят для монтажа в тех местах, где невозможно поставить другие компенсационные детали.

Во время выбора, нужно обратить внимание на толщину стенок компенсаторов. Они должны совпадать с толщиной стенок труб, на которые будут устанавливаться
