Колодцевая кладка стен из кирпича: с утеплителем, керамзитом

Внутреннее утепление

Внутреннее утепление понадобится, если нет возможности работать с фасадом здания. Основная задача этого метода — избежать скопления конденсата внутри материала. Проблему можно решить несколькими способами:

1. Использовать базальтовую вату. В этом случае пароизоляционную пленку необходимо крепить внахлест, швы тщательно проклеить.
2. Использовать материалы с низкой влагопроницаемостью. В этом случае пароизоляционная пленка не понадобится. Утеплители этого типа не намокают.

При внутреннем утеплении в стену монтируют пенополистирол, минеральную вату или пенофол. Схема монтажа пенополистирола:

1. Кирпичную кладку необходимо выровнять цементным раствором и обработать строительным антисептиком.
2. Листы ЭППС крепят при помощи плиточного клея. Клеевой раствор необходимо наносить зубчатым шпателем. Степень сцепления улучшится, если утеплитель с одной стороны обработать роликами с шипами.
3. После того как клей полностью высохнет, стыки нужно обработать силиконовым герметиком. В этом случае дюбеля с зонтиками не используют.
4. Поверх утеплителя устанавливают сетку из стекловолокна и наносят декоративную штукатурку. Обои клеят ПВА, разбавленным водой в нужной пропорции.

Порядок работы с минеральной ватой:

1. На подготовленную стену, заранее обработанную антисептическим раствором, необходимо установить деревянный каркас.
2. Пространство между рейками покрывают пароизоляционной пленкой.
3. Стыки можно загерметизировать малярным скотчем.
4. В получившихся ячейках размещают плиты базальтовой ваты, их необходимо вставлять враспор.
5. Базальтовая вата покрывается пароизоляционной пленкой. Сделанные внахлест стыки проклеивают скотчем.
6. Отделочные работы выполняют по обрешетке. К брускам крепят плиты ПВХ, водостойкий гипсокартон или древесную вагонку.

Схема монтажа пенофола:

1. На обработанную стену устанавливают деревянный каркас, который обеспечивает зазор между кирпичной кладкой и утеплителем (1,5-2 см).
2. Теплоизоляция укладывается фольгированным слоем внутрь при помощи монтажного степлера.
3. Стыки можно проклеить металлическим скотчем.
4. Поверх утеплителя устанавливается обрешетка, на которую крепят гипсокартон или вагонку.
5. Облицовочный материал просушивается и оклеивается обоями.

Пенофол не рекомендуется крепить непосредственно на стены. Это значительно снизит его теплопроводные характеристики.

Колодцевая кладка

Колодцевая кладка стен из кирпича позволяет не только построить теплое помещение, но и сэкономить на строительных материалах. Основной особенностью считают образование внутренних колодцев, заполняемых утеплителем в процессе строительства. Материалы можно использовать любые:

• рассыпчатые (шлак, опилки);
• плиточные (минвата, пенопласт);
• разновидности бетона (керамзитобетон, полистиролбетон).

Чтобы обеспечить необходимый уровень прочности, стенки расположенные параллельно друг другу, скрепляют вертикальными и горизонтальными перемычками. Колодцевый метод имеет несколько преимуществ. К ним относят:

• сокращение сроков работы;
• минимальный расход материала;
• уменьшение нагрузки на фундамент;
• отсутствие необходимости дополнительно утеплять стены;
• уменьшение теплопроводности.

К минусам кладки относят высокий риск образования конденсата внутри утеплителя и снижение прочности здания на фоне неоднородности его стен. Разновидности кладки различают по следующим характеристикам:

• материал;
• способ монтажа;
• тип утеплителя;
• расстояние между стенками;
• толщина перегородок с внешней стороны;
• общая толщина стен.

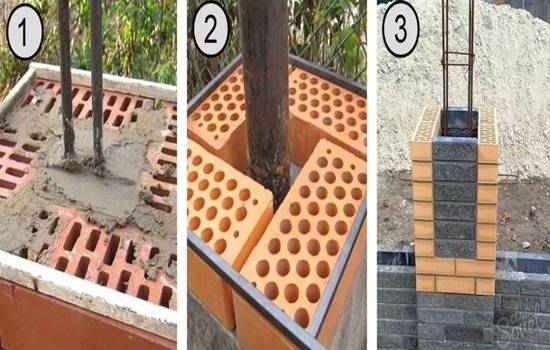

Монтажная технология колодцевой кладки сложнее стандартного варианта. Ее начинают с обустройства основания или фундамента. Кирпичи необходимо укладывать в 2 ряда, используя перевязку для гидроизоляции. После возведения фундамента приступают к выкладыванию параллельных стен и вертикальных диафрагм (перегородки, соединяющие стенки). Можно вмонтировать арматуру по углам и по центру ряда.

После укладки нескольких рядов колодцы рекомендуется заполнить утеплителем. Плитный материал фиксируют клеем или пеной, сыпучий хорошо утрамбовывают. Затем снова выкладывают горизонтальные кирпичные диафрагмы толщиной в 1,5-3 ряда.

Общая технология строительства

Кирпичные колодцы бывают двух видов: круглые и прямоугольные (квадратные). Перед кладкой нужно сделать разметку по радиусу или крайним точкам. Ширина котлована должна быть на несколько сантиметров шире кладки.

Перед кладкой нужно сделать фундамент из бетона, его высота зависит от глубины и наличия грунтовых вод.

Инструкция строительства кирпичного колодца

Круглые стенки выкладываются тычковой кладкой, чтобы маленькие грани образовывали круглую поверхность внутри. В низу должна располагаться рабочая камера, с большим радиусом, чем горловина колодца из кирпича. Для её образования нужно смещать каждый новый ряд на 1,5-3 сантиметра. Таким образом, расширение скважины внизу будет за счет напуска на стены. Для квадратных колодцев нужно делать напуски только с трёх сторон, а четвертая сторона будет ровной для монтажа лестницы.

Лестница делается из П-образных металлических труб (скоб). которые устанавливаются во время кладки в стену.

Тычковая и ложковая кладка

Для надежности кладки нужно смещать смежные ряды на ¼. Кроме того, её армируют и штукатурят. Не жалейте раствора на швах, особенно снаружи. Для дополнительной защиты кирпича от влаги и большей долговечности, можно обработать его проникающей гидроизоляцией.

Обратите внимание! При рытье глубоких ям, нужно уделять особое внимание укреплению стен. Чем глубже вы копаете, тем больше шанс обвала земли. Чтобы избежать этого, рекомендуется каждый 1 метр укреплять грунт временными деревянными кольцами

Чтобы избежать этого, рекомендуется каждый 1 метр укреплять грунт временными деревянными кольцами.

Даже самая маленькая кирпичная колодцевая кладка требует наличия хотя бы одного подсобника. Один человек работает с кладкой – второй подает кирпичи, делает раствор.

Кладка снизу

Если колодец глубиной более 5 метров, то обычно делают кладку снизу.

Для этого на дне ямы колышками делается разметка и определяется толщина стенок. Обычно это 1 или 1,5 кирпича. Слишком тонкие стены могут разрушиться из-за движения грунта, и кладка обвалиться.

Каркас для анкеровки

Для безопасной работы нужно сделать 3 круглые рамы: 1 основную железобетонную и 2 дополнительных из дерева. Толщина основной рамы должна быть больше кладки на 5-10 сантиметров, а дополнительные должны быть с одинаковым диаметром относительно кладки. В основной раме по всему диаметру делаются отверстия для арматуры. В них вставляются металлические стержни, которые будут усиливать стены. Сверху на арматуру надеваются дополнительные рамы и прикручиваются гайками (см. фото выше). По мере кладки стен, они будут подниматься, и в итоге совсем снимутся.

Кладка снизу котлована

• Вода со дна откачивается и начинается кладка по арматурному каркасу. Самое главное тут сохранять ровность стенок, особенно это трудно сделать в высоких конструкциях. Для этого вы можете перед началом работ сделать круглый шаблон для проверки.
• При этом нужно не забывать каждый новый ряд смещать относительно предыдущего, чтобы швы не пересекались. Швы заделываются цементно-щебеночным раствором. В конце стены штукатурят изнутри.

Кладка сверху

Кладка сверху более трудна для начинающих мастеров, и тут вам не обойтись без помощи опытного каменщика. Этот способ применяется как для маленьких, так и до глубоких колодцев, при постройке по монолитной технологии.

• Принцип технологии состоит в спуске кладки по заранее подготовленному железобетонному основанию. В нём установлен металлический каркас (так называемый арматурный нож).
• В отличие от кладки снизу, арматура сразу цементируется в бетонное основание, а не устанавливается в просверленные отверстия.
• Когда основание готово, делается кладка по технологии монолитного колодца. При этом сразу происходит штукатурка с внешней стороны. Постепенно стены спускаются вниз, путем удаления под ними грунта.

Технология утепления стен керамзитом

Схема утепления пола керамзитом.

Один из самых оптимальных вариантов утепления с керамзитом — использование его в трехслойной конструкции стен. Первым слоем при этом будет считаться непосредственно несущая конструкция, которая выполняется из керамзитобетонных блоков. Керамзитобетонные блоки — очень прочный строительный материал, который обладает высоким уровнем теплоизоляции. Помимо этого, такие блоки считают экологически чистым материалом, полностью соответствующим всем современным принципам строительства домов. Необходимо использовать блоки толщиной не менее 40 см.

Второй слой утепления выполняется из керамзита смешанного с цементом. Такую смесь называют капсиментом. Для ее создания берут 10 частей керамзита и 1 часть цемента. При затвердевании смеси на поверхности образуется прочная жесткая конструкция. Нагрузка от нее ложится лишь на фундамент дома.

Третий слой несет защитную функцию для утепляющего материала. Выполняют его из отделочного кирпича или древесины.

Однако достигнутый эффект в значительной мере оправдывает все трудовые затраты.

Керамзит может использоваться для засыпки внутренних полостей в кирпичной кладке, а может использоваться и как прослойка для повышения теплоизоляционных характеристик стены, которая сложена из кирпича или различных блоков.

Методы кладки с применением керамзитовой прослойки

Схема утепления потолка.

1. Облегченная колодцевая кладка.
2. Колодцевая кладка, имеющая трехрядные горизонтальные диафрагмы.
3. Кладка с закладными элементами.

Метод облегченной колодцевой кладки заключается в следующем: выкладываются две продольные кирпичные стенки с расстояниями между ними от 15 до 35 см, а после через ряд по высоте делается перевязка продольных рядов с помощью поперечных перемычек с шагом между ними от 70 до 110 см. После этого полости-колодцы засыпаются керамзитом. Засыпка через каждые 20-40 см высоты стены утрамбовывается и пропитывается раствором цементного «молочка».

При использовании метода колодцевой кладки с диафрагмами, также делают две продольные стенки. Толщина внешней стенки — полкирпича, внутренней — в кирпич. Расстояние между ними обычно составляет от 15 до 25 см. Необходимо после каждого пятого ряда, после засыпки керамзитового гравия производить трамбовку и заливку цементного «молочка». Затем необходимо выложить три перекрытия (диафрагмы) из трех рядов. Углы во время укладки кирпичных стен должны быть сплошными и без пустот. Это значительно повысит крепость возводимых стен. В качестве наружного слоя можно использовать цельный, силикатный и облицовочный кирпич, бетонные блоки (которые впоследствии необходимо будет поштукатурить).

Существует еще кирпичная кладка, при которой между двумя параллельными продольными стенами засыпается керамзитовый утеплитель и конструкция связывается с помощью закладных элементов (стеклопластиковыми связями или арматурными скобами).

Помимо описанных способов кирпичной кладки с созданием колодцев и засыпкой керамзита, этот материал может использоваться в сочетании со стенами, которые выполнены из других материалов. К примеру, его используют, если необходимо утеплить дом, который выложен из пенобетонных или газобетонных блоков. При этом возводится лицевая стена (с отступом от основной от 10 см) из любого фасадного материала, а пустоты заполняются керамзитом. Работу необходимо проводить поэтапно — после возведения каждых 50 см (по высоте) стены засыпается керамзит, утрамбовывается и заливается цементным «молочком». При строительстве необходимо для сохранения от сырости и большей надежности предусматривать вентиляционные зазоры.

Как видите, повысить теплоизоляционные характеристики стен с помощью керамзита можно уже во время строительства дома. Единственные недостатки данного метода заключается в высоких трудовых затратах и возможном сокращении внутренней площади возводимого дома.

Оштукатуривание

После того как кладка колодцев из кирпича своими руками закончена, приступают к оштукатуриванию их внутренних и внешних стен.

Чтобы облегчить эту операцию, нужно запастись маяками, которые представляют собой гладкие ровные рейки. Для этой работы достаточно шести штук. Их устанавливают на одинаковом друг от друга расстоянии в тех местах, где крепятся анкера.

Маяк от маяка отделяется деревянным полукругом, который называется малкой. Его радиус – половина диаметра внутренней части колодца. Малка двигается по маякам сверху вниз и наоборот, тем самым выравнивает раствор, который предварительно нанесли на стену.

Сразу оштукатурить стены по всей их высоте невозможно, это делается полосами. Всякий раз маяки нужно снимать, а зазоры заделывать раствором. Чтобы не засорилось дно комочками падающего раствора, его закрывают досками.Оштукатуривают внутреннюю и внешнюю поверхность стен колодца двумя этапами.

Сначала разбрызгивается жидкий раствор для заполнения всех щелей в кладке из кирпича, а затем более густой.После того как оштукатурили первую полосу кладки, нужно продолжить выборку грунта и кладку второй полосы.Так следует чередовать работы до тех пор, пока полностью не будет вырыт колодец до нужной глубины, которая фиксируется плитами из бетона, подложенными под ножи основной рамы. Плиты должны выходить за границы колодца примерно на полметра. После окончания всех работ дно колодца нужно хорошо очистить и засыпать щебнем, гравием или песком.Кладка колодцев такого вида осуществляется с использованием глиняного кирпича, не пропускающего воду.

За неимением такового подойдет красный.Кладка осуществляется в полкирпича. Канализационные колодцы бывают круглой, прямоугольной или квадратной формы. Для их создания потребуется много кирпича, цемента, песка, битума, жирной глины, щебня, а также плита для перекрытия и труба для вентиляции.

Выбор места для строительства

Схема залегания водоносных пластов и типы колодцев

Прежде всего, необходимо найти правильное место для строительства водозаборного сооружения и определить его глубину. Если на соседних участках есть подобные конструкции, задача облегчается. Для этого стоит поговорить с соседями и узнать у них следующую информацию:

• Какая глубина водозаборного сооружения у них на участке.
• Какой объём воды оно даёт.
• Когда было построено.
• Особенности его использования.

При выборе места для строительства стоит руководствоваться нормативными расстояниями из СНиП 30-02-97. Согласно им между колодцем и другими объектами на участке допускаются такие минимальные расстояния:

• от фундамента дома до водозаборного сооружения минимально допустимое расстояние равно 5 м;
• минимальное расстояние, на котором можно строить колодец, от построек для домашних животных равно 4 м;
• до любых хозяйственных строений на участке – 1 м;
• деревья должны находиться на расстоянии минимум 4 м;
• от кустарников до водозаборного сооружения отступают минимум 1 м;
• от септиков и выгребных ям до источника питьевой воды должно быть минимум 50 м.

Согласно СНиП выше водозаборного колодца не должны находиться выгребные ямы.

Устройство шахтного колодца

В конструкции таких колодцев можно выделить три основные части:

1. Водоприемник – это нижняя часть конструкции. Она используется для фильтрации и сбора воды.
2. Ствол – это подземная часть шахты сооружения, расположенная выше водоприёмника. Она надёжно защищает конструкцию от обрушения и сохраняет качество питьевой воды, не пропуская верховодку в водоприемник.
3. Оголовок – это часть конструкции, расположенная над землёй. Основное назначение этой части в защите водоприемника от попадания пыли, мусора, поверхностных осадочных вод и защите от замерзания в холодное время года. Оголовок обязательно защищается крышей.

Методика обустройства

По методикам СНиП при возведении трехслойных стен с утеплителем из минеральной ваты или пенопласта сначала выводят внутреннюю стену, к ней крепится теплоизоляция, а потом с необходимым зазором для вентиляции выводят внешнюю часть колодца, соблюдая расположение перемычек. Вату при этом для гидроизоляции покрывают диффузной мембраной.

На просадочных и высокопучинистых грунтах несущая и облицовочная часть колодцевой кладки строения укрепляется монолитными поясами каждого уровня перекрытий. В таком варианте исключается возможность образования трещин.

При засыпном варианте:

1. На гидроизоляционный слой фундамента укладывается 2-4 слоя плотной кирпичной кладки, на углах начиная с тычковых сторон. Каждый ряд укрепляют армированной сеткой.
2. Формируется основание несущей и облицовочной стены с необходимым зазором под выбранный теплоизоляционный материал.
3. По длине стены через 60-120 см выкладывают перемычки. Зазор от перемычки до стены — от 2,5 см, это исключает образование мостиков холода в зимний период. Впоследствии, поскольку перемычки расположены вертикально на всю высоту стены, балки перекрытия будут укладываться на места их формирования.
4. Засыпку стен с керамзитом или другой теплоизоляцией проводят не выше 5-7 рядов с утрамбовкой и заливкой раствором.
5. На залитый раствор устанавливают армированную сетку для придания жесткости конструкции, или в процессе кладки между слоями в шахматном порядке соединяют 2 стены арматурными связками с загнутыми краями и антикоррозийным покрытием. Альтернативой арматуре являются гибкие связи. Их производят из стеклопластика или базальтопластика, они не подвержены коррозии, с нанесенным напылением крупнозернистого песка для большей фиксации и встроенным фиксатором для крепления утеплителя к стене.
6. Все углы здания фиксируются армированной сеткой с антикоррозийным покрытием. Также в местах пересечения стен, внешних углах и в поясе перед кровлей дополнительно ставят гибкие связи. Под оконными и дверными проемами при любом виде кирпичных кладок формируют 2-3 ряда сплошного слоя кирпича.
7. Заключительные 5-7 рядов колодезной кладки строения выкладывают аналогично начальным рядам плотной кирпичной кладкой.

Для уменьшения нагрузки во избежание расслоения стен поперечные швы сдвигают на одну четверть размера кирпича, а продольные накладывают на 0,5 кирпича. Это обеспечивает монолитность стены и прочность строений.

У экономной колодезной кладки много оппонентов. Главным аргумент, который они выдвигают — это невозможность частичного ремонта утеплителя дома при его усадке или деформации, но современные технологии позволяют ремонтировать дома, построенные более 50 лет назад. Тепловизоры видят места потери тепла, а пеноизольные установки через небольшие отверстия заполняют пустоты качественным утеплителем.

Что это такое?

Одним из главных параметров здания является его энергоэффективность. Но при местном климате достичь высокой энергосберегаемости можно только если выстроить стену толщиной 2 м. Это очень затратно и небезопасно, ведь на фундамент оказывается мощнейшая нагрузка, которую он может не выдержать.

Специалисты рекомендуют применять облегчённую кладку, чтобы увеличить прочность стены, но при этом не превратить её в осадное сооружение, пробить которое можно только тараном.

Своё название она получила из-за необычной конструктивной особенности. Кладка представляет собой постройку внутренней и внешней части стены, между которыми оставляется пустота. В эту полость обычно укладывается утеплитель. А две противоположные части стены соединяются между собой перегородками из кирпича, сетки для армирования или прутьев арматуры до 10 мм.

Если посмотреть на такую кладку сверху, то кажется, что внутри находится много маленьких замкнутых колодцев прямоугольной формы. Благодаря использованию облегчённой кладки, расходного материала нужно на 20% меньше, чем при обычной кладке.

Общие сведения

Доказано, что подобная кладка (другое название — английская) позволяет сэкономить расход кирпича в среднем на 15-20%. К тому же использование колодезной, или колодцевой, укладки кирпича при строительстве жилых домов позволяет значительно снизить коэффициент теплопроводности стен.

Суть этой конструкции, а точнее, строительной манипуляции, заключена в том, что из кирпича возводится только внутренняя и наружная часть стенки на конкретную толщину, а в образовавшееся таким образом между ними углубление (колодец) строители закладывают теплоизолирующий материал. Заполнителем в этой конструкции может выступить различного вида легкий бетон, керамзит, опилки или шлак, утепленные пенополистироловые плиты или минвата.

Для того чтобы достичь необходимой прочности кладки, строители параллельные перегородки соединяют, как правило, поперечными перемычками или диафрагмами. Делают их шириной в полкирпича на расстоянии до 4 кирпичей друг от друга. Причем через каждые 5-6 рядов кладка вертикальной перемычки армируется. На самом нижнем уровне перекрытия под оконными диафрагмами (за 2 ряда) необходимо устроить горизонтальные ребра жесткости из той же арматурной сетки, заведенной во внешнюю и внутреннюю поверхности стенок, и защитить все это слоем цементобетонного раствора.

Иногда поперечные перемычки выполняют из прутиков арматуры диаметром в 5-10 мм с загнутыми концами. Данная манипуляция позволяет не допустить появления мостиков холода внутри колодезной кладки, которые, в свою очередь, могут заметно снизить теплоизоляционную эффективность.

Утепление коммуникаций

Широкое использование керамзита для утепления подземных инженерных коммуникаций обусловлено его положительными свойствами. Он является насыпным, аморфным материалом, а потому обеспечивает свободный доступ к месту повреждения для проведения ремонтных работ. При прокладке коммуникаций в траншеях керамзит оказывается значительно эффективней минеральной ваты.

Рекомендуем: Размеры листа гипсокартона, его виды и характеристики. Применение гипсокартона

С помощью керамзитового щебня, вначале засыпается подушка на дно траншеи. Затем осуществляют засыпку трубопровода, которую рекомендуется выполнять смесью керамзитового гравия с пенопластовой крошкой. Такая теплоизоляция надежно защищает водопровод или канализацию от промерзания.

При этом она вбирает в себя лишнюю влагу и выполняет дренажную функцию. Воздействие влаги практически не отражается на теплоизоляционных характеристиках.

Особенности утепления пола

Наиболее часто утепление пола керамзитом обеспечивается путем формирования теплоизоляционного, насыпного слоя под бетонной стяжкой. Толщина его зависит от нагрузок, которые ожидаются при эксплуатации помещения.

Важно! Ощутимый эффект от керамзита в качестве утеплителя проявляется при толщине слоя не менее 10 см. Этот фактор необходимо учитывать при формировании подушки под бетонную заливку

Керамзитовая теплоизоляция пола изготавливается в следующем порядке:

1. Гидроизоляция. Ее можно сделать из рубероида или толстой полиэтиленовой пленки. Полосы материала накладываются с перекрытием/нахлестом не менее 15-20 см. По краям котлована гидроизоляция поднимается вертикально по стенкам до начала стены дома (на 5-7 см выше поверхности стяжки). Стык между полосами и кромка по периметру проклеивается скотчем.
2. Подготовка керамзита. Для пола лучше всего использовать керамзитовый гравий, но подойдет и щебень. Для обеспечения хорошего уплотнения насыпного слоя рекомендуется использовать смесь из разных фракций – от 5 до 20 мм.
3. Выставление маяков. Эти нехитрые приспособления в форме небольших отрезков металлических труб, профилей или стержней помогают засыпать керамзит нужной толщины и сформировать ровную поверхность (горизонтальную или с уклоном). Начальные элементы устанавливаются, отступив от стены на 8-10 см. Далее, выдерживается шаг порядка 60-80 см.
4. Фиксация маяков. Маячки надежно закрепляются в строго вертикальном положении цементом или гипсом. С помощью строительного уровня выравниваются вершины столбиков так, чтобы они формировали идеально ровную поверхность.
5. Засыпка керамзита. Материал насыпается равномерно по всей площади, слоями. По мере засыпки производится уплотнение массы и разуклонка.
6. Заливка жидким цементом. Предварительное скрепление стяжки осуществляется «цементным молоком», т.е. цементным раствором жидкой консистенции.
7. Армирование стяжки. Для обеспечения механической прочности покрытия и перераспределения нагрузок поверх керамзита укладывается армирующая, металлическая сетка.
8. Заливка пола. Цементно-песчаный раствор для стяжки должен иметь такую консистенцию, чтобы мог проникать между гранулами керамзита. Работы начинаются от стены, расположенной напротив входа в помещение. Поверхность заливки контролируется вершинами маяков.

Обратите внимание. Для полного затвердения стяжки надо выделить время порядка 7-8 суток

В этот период рекомендуется периодически увлажнять пол для исключения растрескивания при высыхании.

Помимо рассмотренного варианта утепления пола, керамзит можно наложить и другими способами:

• Стяжка керамзитобетоном. В таком варианте бетон для стяжки готовится с использованием в качестве наполнителя керамзитового щебня вместо обычного щебня.
• Сухая стяжка. Она осуществляется аналогично бетонной стяжке, но вместо заливки используются плиты ГВЛ.
