Коллекторное отопление

В коллекторном отоплении каждый прибор имеет свою независимую подводку. Это дает возможность регулировать температуру отдельного взятого радиатора или вовсе исключить его из оборота теплоносителя (отключить). Узел системы – именно коллектор, который имеет вид гребенки. В нее входит главные магистрали подачи и обратки, и выходят второстепенные разводки трубопроводов. Коллекторная водяная система отопления может быть как одно-, так и двухконтурной.

Плюсы:

• Возможность настройки оптимальных параметров воздуха в помещении. То есть, каждый отопительный прибор контура управляется независимо и централизовано. Если в помещении стало жарко, по каким – либо причинам (пришло много гостей, появился дополнительный источник тепла прочее), температуру в радиаторе можно снизить, при этом не нарушить микроклимат в других комнатах дома. Вообще в разных помещениях можно создать разные температуры. Это позволяет сэкономить на энергоресурсах.
• Применение в монтаже системы трубопроводов малых диаметров. Каждая ветка, которая выходит из коллектора, живит один отопительный прибор или малую группу. Из этого следует, что напор в трубопроводах не очень высокий (но допустимый). Небольшой диаметр трубопроводов определяет хорошую эстетичность отопительной системы. Ее элементы не выпирают и не загромождают помещение.

Минусы:

• Большая затрата расходного материала при монтаже (в отличие от последовательной схемы подключения отопительных приборов в системе обогрева). Чем сложнее конфигурация подключения отдельных элементов, тем меньше экономия.
• Сам узел коллектора выглядит не эстетично, громоздко. Чтобы он сильно не кидался в глаза, его нужно прятать.
• В коллекторной системе отопления без монтажа циркуляционных насосов (на подаче и обратке) не обойтись. Силы гравитации для нормального обращения теплоносителя в контуре не достаточно. Покупка и установка циркуляционных насосов – это также не малые дополнительные расходы.
• Энергозависимость. Мало того, что циркуляционные насосы ударят по бюджету, так это еще не все. Внеплановое выключение света на поселке может привести к сбою работы отопительной системы, а в зимнее время – замерзанию теплоносителя внутри трубопроводов. Это все из – за того, что насосы питаются от электричества.
• Специалисты не рекомендуют монтировать коллекторные системы отопления в городских квартирах.

Производители предлагают на строительном рынке множество различных моделей коллекторов. Среди них есть приборы с максимальным набором элементов. Часть подачи теплоносителя оснащена расходомерами. С помощью этих приборов можно регулировать поток воды в контуре. Это делают для того, чтобы уравновесить давление в системе. Часть обратки теплоносителя оснащена термодатчиками. С помощью данных приборов регулируется температура в радиаторах отопления. Система позволяет автоматически контролировать нагрев каждого отопительного прибора. Термодатчики для коллекторной системы могут быть также разными. Часто используют латунные элементы с дюймовым проходом. Термодатчики имеют заглушки на обратке. Это позволяет, если возникла такая необходимость, подключить к системе дополнительные элементы.

Есть люди, которые изготавливают гребенки своими руками. Этого делать настоятельно не рекомендовано. Гребенки должны монтировать квалифицированные специалисты, которые имеют достаточно знаний и навыков, и выполнят работу согласно действующим на данный момент строительным нормам и правилам. После установки системы проводят гидравлические испытания. Игнорирование строительных норм и правил при монтаже приводит к негативным последствиям, вплоть до порывов системы и несчастных случаев.

Место для установки коллектора определяется на этапе проектирования отопительной системы. Если в доме несколько этажей, на каждом отводиться место для коллекторного блока. Чаще всего в стене делают для этого специальную нишу на небольшой высоте от уровня пола, но так, чтобы маленькие дети или животные не могли добраться в нее. Гребенка должна устанавливаться в помещении с допустимой влажностью воздуха (кладовая, коридор прочее).

Устройство может быть прикреплено прямо на стену, если оно монтируется в подсобном помещении или размещается в специально отведенном для этого шкафу (имеется ввиду металлический ящик с дверкой).

Как выбрать активную доску для глажки?

Лампы для детской спальни

Чаще всего детская комната не является только спальней, а сочетает в себе несколько зон.

А именно:

• Рабочая зона;
• Игровая зона/зона активности;
• Спальная зона/зона отдыха.

Для каждой из зон необходимо подбирать свойственный ей вариант освещения. Конечно же, необходимо учитывать требования к освещению спален перед выбором соответствующих видов светильных приборов для спальной зоны детской комнаты. Как уже было сказано выше, для детских спален могут применяться светильные приборы разных вариантов, как и во взрослых спальнях, начиная от больших люстр и заканчивая местными светильниками.

Довольно часто в детские спальни подбираются светильники в виде красивых и креативных игрушек

Современное освещение в детской комнате отвечает всем требованиям как самих детей, так и их родителям:

• Мощность ламп;
• Мягкий свет;
• Функциональность освещения.

Очень часто в детских комнатах можно встретить ночники. Они относятся к местному освещению. Ночные лампы для спален детей выполняются в самых разных формах и цветовых гаммах. Легко можно подобрать ночник под любой интерьер, начиная от комнаты для маленькой принцессы и заканчивая морскими интерьерами юного моряка.

В тоже время, в подростковых спальнях можно использовать разнообразные бра и светильники на кронштейнах, особенно это удобно, если спальная комната предназначена не одному, а нескольким детям. Плюсом бра является возможность регулирования мощности излучаемого лампой света. Таким образом светильник можно использовать для чтения или занятий творчеством, а также, если понизить мощность освещения, бра может использоваться в виде ночника.

Выбор труб для системы отопления

При создании коллекторной схемы разводки для отопления малоэтажного жилого дома или другой частной постройки необходимо учитывать способ прокладки труб по дому. Если трубная разводка будет проходить под полом, в бетонной стяжке, то трубы отопления рекомендуется покупать бухтой, чтобы не делать соединений в полу, как и указывалось выше.

Пластиковые трубы должны иметь достаточную гибкость, материал труб не должен подвергаться коррозии и влиянию агрессивных сред, не должен разрушаться при низких или слишком высоких температурах, срок службы труб должен быть предельно высоким.

Требования к температурной устойчивости и прочности труб на разрыв определяются рабочими характеристиками монтируемой системы отопления в доме или в квартире. Для индивидуальной застройки давление в трубах не должно превышать 1,5 атм., а предельный температурный режим должен лежать в диапазоне 500С -750С. Если в доме будет работать система «теплый пол», то температура теплоносителя в трубах не должна подниматься выше 300С -400С.

Коллектор для комбинированного отопления

При монтаже коллекторной схемы отопления в многоквартирном доме давление в трубах будет всегда высоким, и материал труб должен выдерживать ≥ 10-15 атм. при температуре теплоносителя до 110-1200С. Поэтому при разводке труб отопления в многоквартирном доме рекомендуется применять гофрированные трубы, изготовленные из нержавеющей стали, а не металлопластик или ПВХ изделия. В качестве действующего примера можно привести марку труб Kofulso, которые выдерживают давление более 15 атм. при температуре теплоносителя ≥ 1100С. Сила давления, которая вызывает разрушение этого материала – 215 кгс/см², что является превосходным показателем.

Коллекторная разводка в квартире

Радиус изгиба таких нержавеющих труб равен их диаметру, что позволяет укладывать их практически в любых местах и с любым изгибом, не опасаясь, что труба в месте перегиба даст утечку. Соединения при такой трубной разводке выполняются при помощи специальных фитингов, а места скруток фиксируются контрагайкой, обеспечивающей герметичность соединения гофрированных труб силиконовыми уплотнителями.

Но нержавеющая сталь – не самый дешевый материал, и при коллекторной разводке труб в двух- или трехэтажном доме такой проект обойдется довольно дорого. По\этому имеет смысл использовать трубы из сшитого полиэтилена, например, марки PE-X. Эти трубы, как и другая ПВХ продукция, выпускается в продажу в бухтах, длина одной трубы – 200 метров, материал способен выдержать давление до 10 кгс/см² при температуре теплоносителя в системе до 950С. Допускается кратковременное повышение температуры до 1100С.

Гофрированные трубы из нержавеющей стали

Водопроводные трубы из сшитого полиэтилена соединяются между собой также при помощи специальных фитингов в виде пластмассовых или металлических (бронзовых, латунных, медных) штуцеров со стопорным кольцом, которое плотно надевается на трубу и герметично обжимает ее. Преимущество таких труб в том, что сшитый полиэтилен имеет механическую память, то есть, сборка проводится по такой схеме: специальным экстендером труба растягивается, чтобы можно было вставить штуцер, а через некоторое время (до минуты) труба принимает исходный диаметр и плотно обжимает штуцер. Дополнительно герметичность обеспечивается стопорным кольцом.

Типы лучевой системы отопления

Наглядная схема системы отопления в частном доме.

Лучевая система отопления в частном доме может устанавливаться как с принудительной, так и с естественной циркуляцией теплового носителя. В настоящее время система с естественной циркуляцией используется очень редко, так как здесь необходимо использование труб с очень большим диаметром, что для частного дома не очень удобно. Помимо этого, данная система комплектуется расширительным баком, установка которого необходима в самой высокой точке двухэтажного дома, что опять же не совсем удобно. Но в то же время лучевая система отопления с естественной циркуляцией поможет сэкономить на монтаже, так как не потребует дополнительного дорогого оборудования (насосы, датчики температуры, воздухоотводчики и др.).

Коллекторная отопительная система с принудительной циркуляцией используется наиболее широко, основным ее преимуществом является искусственная прогонка тепла по трубам. Для этих целей в подающей или обратной магистрали устанавливается специальный насос. Принудительная циркуляция дает возможность снизить разность температур воды на входе и выходе, а также упрощает саму отопительную систему, что делает ее более компактной и помогает избежать лишнего расхода материалов. Данная система отопления абсолютно не зависит от проекта дома и расположения в нем обогреваемых помещений. Не играет особой роли и гидравлическое сопротивление трубопровода, и протяженность веток. А за счет установки современных автоматических приборов можно изменять температуру в зависимости от погодных условий и индивидуальных пожеланий жильцов. Все эти достоинства делают данную систему универсальной.

Выбор труб для системы отопления

Самыми распространенными для монтажа систем отопления в двухэтажных домах являются металлопластиковые трубы. Это связано прежде всего с тем, что на изделиях из полимерных материалов не откладывается осадок и они устойчивы к коррозии. Довольно невысокая цена является еще одним преимуществом металлопластиковых труб. Все соединения выполняются без использования сварки при помощи резьбовых или прессовых соединений, что максимально упрощает монтаж. Тем не менее у таких труб есть один недостаток — высокий коэффициент теплового расширения, что при неправильной эксплуатации может привести к протечкам.

Плюсы и минусы лучевой системы отопления

К недостаткам лучевой разводки отопления в доме относятся:

• большое количество материалов и, как следствие, более высокая стоимость;
• необходимость наличия специального места для коллекторного блока.

Преимуществами лучевой системы являются:

простота монтажа за счет малого количества соединительных элементов;
скрытая прокладка труб в полу;
гидравлическая устойчивость, что особенно важно при использовании импортной сантехники;
возможность отключения каждого радиатора по отдельности, при том что все остальные работают в обычном режиме;
регулирование температуры в каждом отдельном помещении;
сбалансированность системы, все помещения прогреваются равномерно.

При разработке проекта лучевой системы отопления необходимо его максимально детализировать, это существенно упростит монтаж и поможет избежать проблем в будущем. Также следует отметить, что фактические расходы всегда будут превышать плановые, это нужно учитывать при составлении сметы. Но, несмотря ни на что, лучевая система отопления является высокоэффективной и способна создать максимальный комфорт в жилом помещении.

Общие принципы проектирования

Единой инструкции по составлению рабочего проекта систем коллекторного отопления не существует. В каждом отдельном случае отопительные приборы и оборудование подбираются индивидуально. Но каждому заинтересованному человеку будет полезно ознакомиться с несколькими советами общего характера.

Коллекторная схема – не для городской квартиры.

Исключением можно считать случаи, когда строители в новых домах дополнительно устанавливают в квартиры одну пару вентилей, к которым можно подключить отопительный контур произвольной конфигурации. В этом случае смело устанавливается коллекторная разводка. При общих стояках на все квартиры коллекторная система невозможна.

Предположим, в квартире проходит несколько стояков и к каждому подключены один – два прибора отопления. Вы хотите, чтобы была смонтирована общая коллекторная схема, и устанавливаете на один стояк пару гребенок с разводкой тепла по всей квартире, отключившись от всех остальных стояков. В результате Вы получите на вашей врезке большой перепад давления и температуры «обратки». Это приведет к тому, что у соседей по стояку батареи в квартирах будут почти холодными. В результате неизбежен визит представителя жилконторы, который составит акт о незаконном изменении конфигурации отопления и обяжет сделать дорогостоящую переделку отопительной системы.

Смонтирована система должна быть так, чтобы автоматический воздухоотводчик находился непосредственно на коллекторах. Это оптимальный вариант, т. к. рано или поздно в контуре через них пройдет весь воздух.

Коллекторная система разводки имеет много особенностей, но некоторые из них характерны и для систем отопления других типов:

1. Контур должен быть укомплектован расширительным баком, объем которого должен превышать 10% суммарного объема теплоносителя.
2. Расширительный бак лучше всего разместить перед циркуляционным насосом, на «обратке», по ходу движения воды. При использовании гидрострелки схема должна быть спроектирована так, чтобы бак был установлен перед основным насосом, обеспечивающим циркуляцию воды в малом контуре.
3. Выбор места установки циркуляционных насосов в каждом контуре непринципиален, но лучше устанавливать их на обратной подаче. Здесь меньше рабочая температура. Монтировать насос надо так, чтобы расположить вал строго горизонтально. В противном случае при первом воздушном пузыре устройство останется без смазки и охлаждения.

Выбор труб

Чтобы определиться, какими трубами монтируется коллекторная система отопления, необходимо разобраться в специфике коллекторной разводки. Вспомним, что может повлиять на наш выбор:

• Трубы необходимо выбирать из тех, которые продаются в бухтах. Это позволяет не делать соединений в разводке, установленной внутри стяжки.
• Трубы не должны бояться коррозии, иметь долгий срок службы. Причина все та же: вскрывать бетонный пол из-за замены труб не входит в наши планы.
• Прочность на разрыв и термостойкость труб подбирается в зависимости от рабочих параметров отопления. Для радиаторов в частном доме оптимальные параметры – 50 — 75°С температуры воды и давление в 1,5 атм., для теплых полов при том же давлении достаточно 30 — 40°С.

Когда коллекторная система отопления монтируется в многоквартирных домах, что бывает довольно редко, рабочее давление должно быть 10 – 15 атм. при допустимой температуре водоносителя — 110 – 120°С. Исходя из этих параметров и приходится делать выбор труб.

Монтировать коллекторную разводку необходимо при строительстве дома. После укладки чистового пола монтаж данной системы будет экономически нецелесообразным, т. к. полы придется вскрывать. Чаще всего в этом случае применяют открытую разводку систем отопления.

Этапы монтажа

Вся работа по созданию разводки системы водоснабжения в квартире имеет следующую последовательность:

• Прежде всего, на стояке необходимо установить аварийные краны.
• Дальше монтируют счетчики, а также фильтры для воды.
• Следующий шаг – это установка коллектора, после чего на выходах монтируют шаровые краны.
• Теперь подключаются все сантехнические приборы.
• Последний этап – это проверка всей системы на работоспособность.

Если создаваться разводка водоснабжения будет в новостройке или в обычной квартире, где проходит полная замена всей системы, то сделать все своими руками будет несложно.

Примите к сведению: если вы выполняете разводку труб в достаточно старом здании, прежде всего, нужно проверить, в каком состоянии там находится магистральный стояк, так как может потребоваться первоначально заменить его, в связи с износом.

Виды коллекторных узлов

Прежде чем рассматривать типы гребенок, укажем способы их применения в системах водяного отопления частных домов и квартир:

• распределение и регулирование температуры воды в контурах теплых полов, сокращенно – ТП;
• раздача теплоносителя радиаторам по лучевой (коллекторной) схеме;
• общее распределение тепла в жилом здании большой площади со сложной системой теплоснабжения.

В загородных коттеджах с разветвленным отоплением коллекторная группа включает так называемую гидрострелку (иначе – термогидравлический разделитель). По сути, это вертикальный коллектор на 6 выводов: 2 – от котла, два – на гребенку, один верхний для удаления воздуха, из нижнего сбрасывается вода.

Теперь о видах распределяющих гребенок:

1. Для ограничения температуры воды, регулирования расхода и балансировки контуров теплого пола используются специальные коллекторные блоки, сделанные из латуни, нержавейки или пластика. Размер присоединительного отверстия основной теплотрассы (на торце трубы) – ¾ либо 1 дюйм (DN 20–25), ответвлений – ½ или ¾ соответственно (DN 15–20).
2. В радиаторных лучевых схемах применяются те же гребенки систем напольного обогрева, но с урезанным функционалом. Разницу мы объясним ниже.
3. Для общедомового распределения теплоносителя используются стальные коллекторы больших размеров, диаметр соединения – свыше 1” (DN 25).

Заводские коллекторные группы недешевы. Ради экономии домовладельцы часто пользуются гребенками, спаянными своими руками из полипропилена, или берут дешевые распределители для систем водоснабжения. Дальше мы укажем проблемы, связанные с установкой самодельных и водопроводных коллекторов.

Однотрубные схемы

Проще всего выполнить расчеты и сборку системы отопления с однотрубной схемой прокладки трубопроводов для теплоносителя. Нагретая вода в ней последовательно проходит от котла через все батареи в доме, начиная с первой и заканчивая последней в цепочке. При этом тепла каждому последующему радиатору достается все меньше и меньше.

С монтированием трубопровода по этой схеме и подключением его к котлу своими руками при наличии даже минимальных навыков можно справиться за два–три дня. Плюс затраты на создание в доме системы водяного отопления под однотрубную разводку выходят самыми минимальными в сравнении с остальными вариантами.

Фитингов, арматуры и труб здесь потребуется немного. Экономия на материалах существенна

И неважно выбран для возведения коттеджа клееный брус или кирпич. Если жилье хорошо утеплено, то даже простой однотрубной системы для его обогрева хватит с лихвой

Чтобы нивелировать недостатки, в однотрубную систему приходится встраивать циркуляционный насос. Но это дополнительные расходы и потенциальные поломки оборудования. Плюс при любых проблемах на каком-либо участке трубы прекращается обогрев всего коттеджа.

Однотрубная горизонтальная

Если частный дом небольшой и одноэтажный, то однотрубную систему отопления лучше всего делать в горизонтальном исполнении. Для этого в комнатах по периметру коттеджа прокладывается кольцо из одной трубу, которая подключается к входу и выходу котла. Радиаторы врезаются в трубопровод под окнами.

Однотрубная горизонтальная схема — идеальный вариант для небольших помещений

Батареи здесь подключаются нижним либо перекрестным соединением. В первом случае теплопотери будут на уровне 12–13%, а во втором они сокращаются до 1–2%. Именно перекрестному способу монтажа стоит отдавать предпочтение. Причем подвод теплоносителя к радиатору следует делать сверху, а отвод снизу. Так отдача тепла от него выйдет максимальной, а потери выйдут минимальными.

Однотрубная вертикальная разводка

Для двухэтажного коттеджа больше подходит однотрубная система отопления вертикального подвида. В ней труба от оборудования нагрева воды идет вверх на чердак или второй этаж, а оттуда уже спускается назад в котельную. Батареи в этом случае подключаются также последовательно одна за другой, но боковым подсоединением. Трубопровод для теплоносителя обычно при такой разводке отопления по малоэтажному дому прокладывается в виде единого кольца сначала по второму, а потом по первому этажу.

Однотрубная вертикальная схема — экономим на материалах

Но возможен и пример с вертикальными отводами от общей горизонтальной трубы наверху. То есть сначала делается кольцевой контур от котла вверх, по второму этажу, вниз и по первому этажу обратно к нагревателю воды. А уже между горизонтальными участками прокладываются вертикальные стояки с подключением к ним радиаторов.

Самой холодной батареей в такой системе отопления частного дома будет опять последняя в цепочке – внизу у котла. При этом на верхнем этаже тепла будет переизбыток. Необходимо как-то ограничивать объемы теплоотдачи наверху и повышать их внизу. Для этого на радиаторах рекомендуется установить перемычки-байпасы с регулирующими кранами.

Ленинградка

У обеих описанных выше схем есть один общий минус – температура воды в последнем радиаторе оказывается очень низкой, тепла она помещению отдает очень мало. Чтобы компенсировать это остывание, однотрубный горизонтальный вариант отопления частного дома рекомендуется усовершенствовать за счет установки байпасов снизу батареи.

Ленинградка — усовершенствованная однотрубная система

Такая разводка получила название «ленинградка». В ней радиатор подключается сверху к проходящему вдоль пола трубопроводу. Плюс на отводы к батареям ставятся краны, которыми можно регулировать объем поступающего теплоносителя. Все это способствует более равномерному распределению энергии по отдельным комнатам в доме.

Газовая пушка тепловая: принцип работы и классификация конструкций

Зачем узнавать сечение провода

Здесь я могу выделить следующие причины:

Нет бирки на кабеле или бухте. Такая ситуация обычна, особенно это можно применить ко всем старым проводам, даже на рынке такие часто встречаются. Опытные электрики уже точно знают, где и какие жила, а вот новички чаще всего даже не догадываются.

Покупка проводов и кабелей. В таком случае также нужно узнавать сечение кабеля. Ведь производители в последнее время любят лукавить, и экономят на этом постоянно деньги

Но, вам нужно будет такой провод устанавливать, поэтому очень важно узнать, как определить сечение провода

Что будет, если выбрать сечение провода неправильно:

1. Толстая жила серьезно ударит по вашему карману, а результат от этого лучше не станет;
2. Если жила окажется слишком маленькой, она начнет перегреваться и может расплавить изоляцию и со временем вызвать пожар.

Список лучших напольных унитазов 2020 года

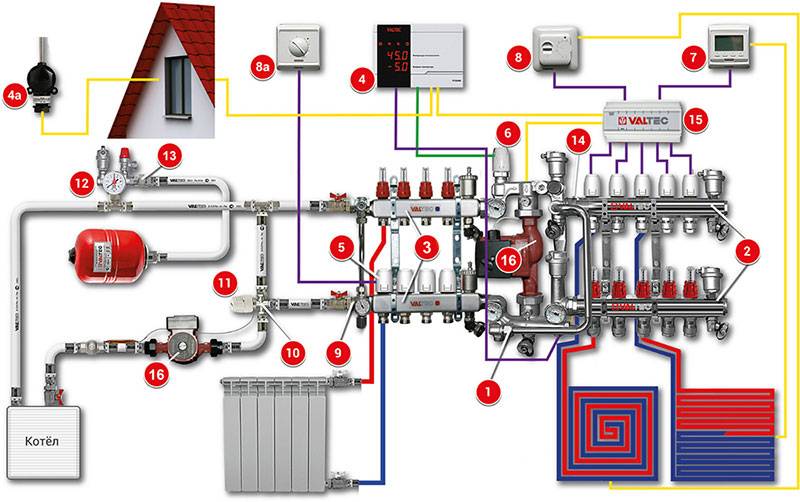

Использование коллектора для теплого пола

Коллектор, используемый для теплого пола, обеспечивает направление циркуляции и регулировку теплового носителя в системе отопления. Основные элементы отопительных корректоров: регулирующий клапан и циркуляционный насос. Типы коллекторов, используемых для теплых полов:

• коллектор с тремя ходовыми смесителями клапана;
• коллектор с двумя ходовыми смесителями клапана.

Прежде чем отдать предпочтение какому-либо коллектору, нужно знать, в чем заключается разница между ними. Коллектор с тремя клапанами — поступающая из котла горячая вода перемешивается с холодной (идет по «обратке»).

1. Подобная коллекторная система является универсальной для теплых полов. Но здесь есть существенный недостаток: во время работы клапан может приоткрыться, и горячая вода пойдет в систему, что чревато температурным скачком и разрывом трубы.
2. Данный коллектор оснащается клапанами с высокой пропускной способностью, даже малейшее смещение регулировки может привести к резкому изменению температуры.

Коллекторы с двумя клапанами — более востребованная система, плюс которой заключается в том, что горячая и холодная вода постоянно перемешиваются, поэтому перегрев системы исключен. Устройство с подобными клапанами имеет пропускную способность, но совсем небольшую, позволяющую плавно и точно подходить к контролю температурного режима. Коллекторная система с двумя клапанами может быть установлена только в тех помещениях, где площадь не превышает 200 м².

Что это такое —коллекторная разводка отопления? Есть ли у ее применения какие-то общие принципы? Какие материалы стоит использовать, монтируя отопление своими руками? Давайте постараемся разобраться.

На фото —коллекторы подачи и обратки, устройства, давшие название схеме разводки.

Заключение
