Керосиновый обогреватель разновидности, принцип работы, как сделать своими руками

Эффективный инфракрасный излучатель

Любой инфракрасный излучатель, который используется для обогрева помещения, отличается эффективностью и высоким КПД. Все это достигнуто, благодаря уникальному принципу работы. Волны в инфракрасном спектре не взаимодействуют с воздухом, а повышают температуру поверхности предметов в комнате.

Содержание

Те, впоследствии, передают тепловую энергию воздуху. Таким образом, максимум лучистой энергии переходит в тепловую. Именно по причине высокого КПД и эффективности, а еще из-за низкой стоимости конструкционных элементов, инфракрасные обогреватели все чаще изготавливаются самостоятельно обычными людьми.

ИК-излучатель на основе графитовой пыли. Самодельные обогреватели для комнаты,

работающие в инфракрасном спектре, могут изготавливаться из следующих элементов:

измельченный до пыли графит;
эпоксидный клей;
два одинаковых по размеру куска прозрачного пластика или стекла;
провод с вилкой;
медные клеммы;
терморегулятор (по желанию);
деревянная рама, соизмеримая с кусками пластика;
кисточка.

Для начала подготавливают рабочую поверхность. Для этого берется два куска стекла одинакового размера, например 1 м на 1 м. Материал очищается от загрязнений: остаток краски, жирных следов от рук. Здесь придется кстати спирт. После высыхания поверхности переходят к приготовлению нагревательного элемента.

Нагревательным элементом здесь выступает графитовая пыль. Она является проводником электрического тока с большим сопротивлением. При подключении к электросети графитовая пыль начнет разогреваться. Набрав достаточную температуру, она начнет излучать инфракрасные волны и мы получаем ИК обогреватель своими руками для дома. Но для начала наш проводник нужно закрепить на рабочей поверхности. Для этого нужно карбоновую пудру смешать с клеящим составом до образования однородной массы.

Самодельный обогреватель для комнаты.

На поверхность ранее очищенных стекол при помощи кисти делаем дорожки из смеси графита и эпоксидки. Это делают зигзагообразно. Петли каждого зигзага не должны доходить до края стекла на 5 см, тогда как оканчиваться и начинаться полоса из графита должна по одну сторону. При этом делать отступы от края стекла не нужно. В эти места будут крепиться клеммы для подключения электричества.

Накладываем стекла друг на друга теми сторонами, на которые нанесен графит, и скрепляем их при помощи клея. Для большей надежности полученную заготовку помещаем в деревянную оправу. К местам выхода графитового проводника по разным сторонам стекла крепятся медные клеммы и провод для включения прибора в электросеть. Далее самодельные обогреватели для комнаты нужно просушить в течение 1 суток. Можно в цепочку подключить термостат. Это упростить эксплуатацию оборудования.

В чем преимущества полученного прибора? Он изготавливается из подручных средств, а следовательно, отличается низкой себестоимостью. Он разогревается не выше 60°C, а потому о его поверхность нельзя ожечься. Стеклянную поверхность можно декорировать на свое усмотрение пленкой с разнообразными рисунками, что не нарушит целостности композиции интерьера. Хотите изготовить газовые самодельные обогреватели для дома? Видео поможет решить данную проблему.

Пленочный ИК отопительный прибор. Для полноценного обогрева комнаты средних размеров рекомендуется использовать готовые пленочные материалы, способные излучать ИК-волны. Они с избытком присутствуют на современном рынке.

Необходимые конструкционные элементы:

ИК-пленка 500 мм на 1250 мм (два листа);

Самодельный пленочным обогреватель для квартиры.

Подготовка поверхности стены под самодельный обогреватель для квартиры начинается с крепежа теплоизоляции. Ее толщина должна приравниваться минимум 5 см. Для этого снимается защитная пленка с самоклеящегося слоя и полистирол крепится к поверхности фольгой вверх. При этом материал нужно плотно прижимать к стене. Через час после окончания работ можно приступать к следующему этапу.

Листы ИК-пленки соединяются между собой последовательно. На обратную сторону материала наносится клей при помощи шпателя. Все это крепится на ранее монтированный полистирол. Для надежной фиксации обогревателя потребуется 2 часа. Далее к пленке крепится шнур с вилкой и термостат. Завершающим этапом является декорирование. Для этого подготовленную ткань крепят поверх пленки при помощи декоративных уголков.

Точный расход газа на отопление коттеджа можно определить, исходя из расчетов, указанны здесь.

Обзор керосиновых обогревательных приборов от популярных и неизвестных изготовителей

На рынке России широко предоставлены керосиновые системы обогрева южнокорейского производства марки Kerona. Мы чтобы сравнить рассмотрим несколько очень популярных моделей.

Керона WKH-2310

Эту небольшую модель применяют для обогрева помещений маленьких размеров как технических, так и жилых. Оригинальная конструкция прибора позволяет применять его даже для обогрева палатки без всякого риска загорания. Что выполняет таким пожаробезопасным прибор?

о рабочую камеру невозможно нечаянно обжечься из-за установленной предохраняющей решётки;
горючее из бака не вытекает даже, когда обогревательный прибор нечаянно перекинется из-за установленной на нем защиты;
для розжига не требуются спички благодаря тому, что есть электросистема;
при случайном опрокидывании срабатывает автоматизированная система гашения.

Прекрасное горение фитиля обеспечивает применение специализированного стекловолокна. На верхнюю часть прибора можно поставить специализированную крышку для готовки пищи. Уровень отдачи тепла изменяется при помощи уменьшения или увеличения пламени. Для часа работы прибора необходимо всего 0,25 л керосина. Объем бака 5,3 литра.

«Керона» WKH-3300

Помимо всех конструктивных свойств предыдущей модели керосиновый обогревательный прибор Kerona WKH-300 имеет дополнительные характерности.

Обязательно, это более мощный бак объемом в 7,2 л.
Во вторую очередь — специализированный верхний отражатель, дающий возможность перенаправить поток тепла. При его установке тепло двигается вниз на пол, а оттуда подымается, что приводит к одинаковому обогреву помещения.
В третью очередь— ТЕНЫ сделаны из нержавейки.
В четвертую очередь — двойной бак для топлива, образующий гарантированную защиту от загорания при опрокидывании.

Помимо южнокорейской продукции, на российском рынке широко предоставлены японские керосиновые системы обогрева.

Toyotomi RCA 37A

Применяются для обогрева маленьких домов за городом, дач и помещений гаража. Японские керосиновые системы обогрева выделяются от южнокорейских моделей стационарной установкой. Приборы оснащены тройной системой безопасности и автоматизированным розжигом. Топливный расход за час работы равён 0,27 л керосина, бак емкостью на 4,7 л. Используются для обогрева помещений площадью не более 38 м2.

Toyotomi Omni 230

Если вам необходимо прогревать помещение размеров до 70 м2, примените собственно эту модель. Двойные стены бака для топлива, автоматизированный розжиг, тушение, температурная регулировка и ее поддерживание. В час расходует 0,46 л. топлива, объем бака равняется 7,5 л.

В отличии от керосиновых обогревательных приборов Toyotomi, китайские приборы Neoclima работают на дизеле и керосине. Топливный расход у них маленькой — от 0,25 до 0,27 л. в час. Сделав одну заправку бака, вы сумеете прогревать помещение около 14 часов. Установка катализаторной колбы выполняет выброс продуктов згорания очень маленьким. Прибор оснащен электроподжигом от батареек.

№1. Система водяного отопления

Система водяного отопления организуется в гараже по аналогии с жилыми помещениями. Нагрев теплоносителя осуществляется в котле, а дальше он проходит по трубам и радиаторам, равномерно прогревая все помещение гаража. После прекращения подачи тепла трубы остаются нагретыми еще пару часов. В этом и заключаются основные преимущества данной системы.

Главный минус – сложность организации. Кроме того, вода в контуре отопления может замерзнуть, так что если система не будет задействована в ближайшие дни, воду лучше сливать. С другой стороны, частая смена воды ведет к быстрой коррозии труб и радиаторов. Чтобы избежать данной проблемы, лучше использовать металлопластиковое оборудование. Обычную воду в системе отопления лучше не применять – ее заменяют на антифриз, незамерзающий теплоноситель.

Сложность обустройства оборачивается еще одним недостатком – высокой ценой. Наиболее экономный способ отопления гаража получится, если его контур подсоединить к домашнему котлу. Затраты на общее отопление повысятся, но это все равно будет дешевле, чем организовывать самостоятельную систему обогрева.

Если подключиться к домашней системе невозможно, придется устанавливать отдельный котел. Он может работать на разном топливе. В гаражной системе отопления используют следующие типы котлов:

электрический котел проще всех в монтаже, максимально безопасный, но дорогой в плане эксплуатации. Даже если вас не пугают счета за электричество, использовать подобные котлы не стоит в районах с частыми отключениями электричества, перепадами напряжения, а также в регионах с суровыми ветреными зимами, ведь провода могут оборваться, что в итоге приведет к замерзанию воды в системе. Если не успеть вовремя слить воду, то трубы могут лопнуть;
газовые котлы используются в гаражах крайне редко, так как не везде есть доступ к газопроводу. Если же труба газопровода проходит поблизости, то вам крупно повезло, — отопление на газе обойдется недорого, да и в плане эксплуатации такие системы достаточно просты. Главное, только, следовать технике безопасности;
котлы на жидком и твердом топливе. Можно подобрать печь на дровах, углях, дизеле или отработанном масле – все зависит от того, какой ресурс более доступен в вашем случае. Котлы на твердом топливе нуждаются в постоянном контроле и частой загрузке топлива. Более удобные в этом плане пиролизные и пеллетные агрегаты, но стоят они недешево, самый экономчный вариант — буржуйка, которую также можно задействовать в системе водяного отопления.

Для всех котлов, кроме электрического, придется организовать дымоход. Кроме котла, радиаторов, труб отопления и трубы дымохода, понадобятся циркуляционный насос и расширительный бак. Все это стоит денег, так что использовать водяную систему отопления имеет смысл только в больших гаражах. Часто такое отопления делают на СТО и в коммерческих автомастерских. Если гараж небольшой, то организовывать столь сложную водяную систему отопления нет смысла – это вариант для более-менее просторных помещений, где требуется постоянный подогрев.

Принцип работы водяной системы отопления достаточно прост. Теплоноситель нагревается, проходит по трубам, отдает тепло и возвращается к котлу. Система может быть одно- или двухтрубной. Однотрубная система намного проще в организации и дешевле, для небольшого частного гаража она подходит лучше всего. В этом случае нагретый теплоноситель последовательно поступает в радиаторы, т.е. в первом радиаторе температура будет выше, чем в последнем, куда антифриз доходит уже остывшим. Двухтрубная система позволяет обеспечить более равномерный прогрев, но и материалов понадобится намного больше.

Даже если гараж не пристроен к дому, а находится недалеко, его можно попробовать подключить к домашней системе отопления, но есть ограничения. Расстояние от гаража до дома не должно быть более 20 м, а трубы надо качественно изолировать.

Если в качестве теплоносителя используют тосол (жидкость, которая не замерзает даже при -45С), то работать с ним надо осторожно, ведь это токсичное вещество, которое становится еще более опасным в разогретом виде. Тосол не рекомендуют использовать в двухтрубных системах

Замену теплоносителя проводят каждые 5 лет.

Дизельная пушка — отопитель на солярке

Применение дизтоплива для обогрева сопровождается большим выделением продуктов сгорания в окружающую среду, чем отопление керосином, поэтому мини-печи от компании «Солярогаз» в случае заправки их дизелем в стационарном жилье не используют – в воздухе будет запах, а на стенах со временем появится желтоватый налёт.

Учитывая ценовую привлекательность дизельного топлива, обогреватели на солярке производятся и других конструкций, предусматривающих отвод побочных вредных веществ на улицу. Примером таких нагревателей может служить тепловая пушка на дизеле, но – из группы агрегатов не прямого, а косвенного нагрева.

Тепловые пушки косвенного нагрева: слева – на дизеле, справа – рассчитанная не только на солярку, но и на керосин

Отопительные агрегаты непрямого нагрева для отвода продуктов сгорания дизеля требуют подключения к системе вентиляции, потенциал которой должен обеспечивать потребность обогревателя в полном объёме, чтобы угар не попадал вовнутрь.

Схематическое устройство пушек-теплогенераторов прямого и косвенного нагрева

Основными характеристиками тепловых пушек является теплотворная мощность, объём поставляемого нагретого воздуха и расход энергоносителя.

Мощность агрегатов, в зависимости от назначения модели, находится в диапазоне от 10 до 200 кВт. Для обогрева жилья используется оборудование в 15-25 кВт.

Расход керосина или дизеля варьируется от 1 до 7 л/ч. Чем мощнее модель или выше значение регулятора интенсивности обогрева, тем больше расход.

Работа этих устройств сопровождается небольшим шумом, что накладывает определённые ограничения на использование их для обогрева жилых помещений. Но этим теплогенераторам нет равных, когда прогреть большую комнату нужно быстро, при этом без опасения отравиться продуктами сгорания рядом могут находиться люди. Кроме того, уровень шума от работы тепловой пушки можно понизить, если расположить её в другом помещении, оборудовав рукавом-тепловодом или просто направив струю вырабатываемого горячего воздуха в открытую дверь смежной комнаты.

Использование жидкотопливных пушек-теплогенераторов для обогрева частных домов

Сравнивая тепловые пушки на дизельном топливе с керосиновыми агрегатами в ракурсе эффективности обогрева жилых помещений, следует исходить из региона проживания и площади жилья. Квартиру из 1-2 комнат в средней полосе в аварийной ситуации можно обогреть отопителями достаточной мощности на керосине. Частный же дом потребует больших усилий, и тут одним из решений проблемы будет установка тепловой пушки на дизеле.

Требования к самодельному прибору

Большинство из тех, кто хочет попробовать свои силы в самостоятельном изготовлении обогревателя, вряд ли стремятся к слишком сложной работе.

Да и покупка большого количества различных технических элементов и узлов, чья стоимость вполне сопоставима с ценой готового изделия, вряд ли экономически оправдана. Таким образом, будущий прибор должен быть:

простым в монтаже;
продуктивным;
экономичным в потреблении электроэнергии;
безопасным;
выгодным, то есть затраты на его производство должны быть минимальными;
удобным;
компактным.

Рассматривая существующие обогреватели, выпускающиеся промышленостью, можно сделать вывод, что всем этим требованиям соответствуют приборы, работающие по принципу инфракрасного излучения. Точнее, так называемые термопленки. Материал генерирует тепловую энергию, передающуюся предметам, которые, в свою очередь, разогревают окружающую среду. Такой способ обогрева считается наиболее эффективным, поскольку выработанное тепло не растрачивается впустую. Соответственно и кпд такого устройства очень высок.

Собираем тепловой светильник своими руками

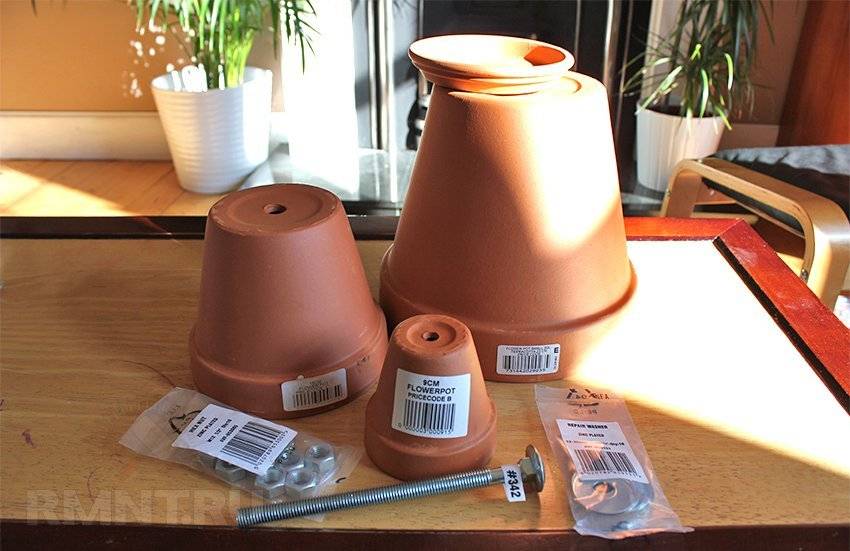

Что понадобится:

Горшки керамические (цветочные) трапециевидные с наружным диаметром дна 50, 100 и 150 мм по 1 шт. При этом меньший горшок должен быть ниже большого примерно на 25 мм.
Шпилька с резьбой диаметром 6-12 мм. Она должна проходить через отверстия каждого горшка. При необходимости отверстия рассверлить до нужного диаметра сверлом по плитке.
Шайбы под шпильку с наружным диаметром, равным внутреннему диаметру дна наименьшего горшка — 20 шт. Гайки 7-8 шт.
Каркас, подвес или подставка произвольной формы, удовлетворяющие описанным ниже техническим требованиям (условиям).
По желанию — каминный герметик или негорючие (паронитовые) прокладки.

Порядок работы

1. Устанавливаем шпильку в отверстие наибольшего горшка и наворачиваем гайку снаружи.

2. Надеваем на шпильку внутри горшка несколько шайб, при необходимости фиксируем гайками.

3. Устанавливаем средний горшок на шпильку.

Внимание! Наружные грани меньших горшков должны находиться внутри купола больших на глубине 20-25 мм. 4. Фиксируем шайбами и гайками средний горшок

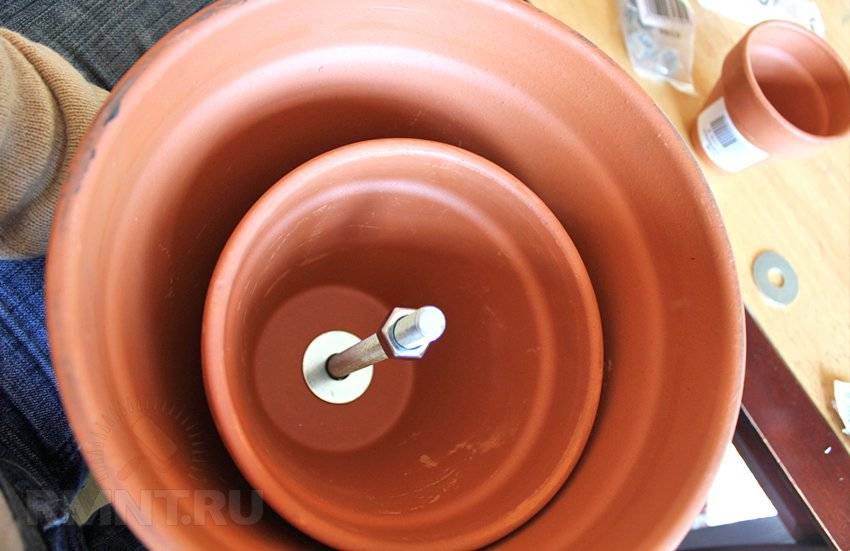

Фиксируем шайбами и гайками средний горшок

4. Фиксируем шайбами и гайками средний горшок.

5. Выставляем и фиксируем малый горшок.

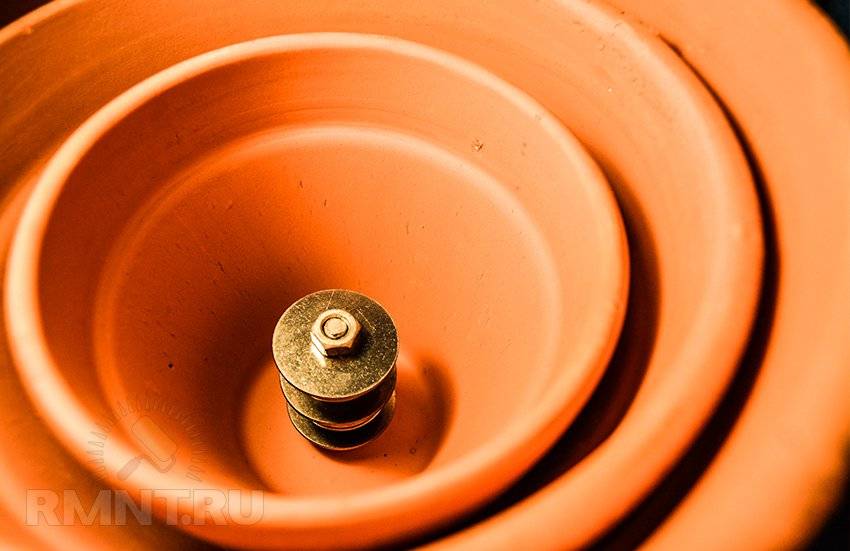

6. Грани всех трёх куполов должны сходить внутрь ступенями 20-25 мм. Регулируем глубину посадки добавлением шайб и гаек.

7. Если расстояние от одного дна до другого ощутимо велико, заполняем его шайбами вразбежку — это даст большую теплопроводность стержня.

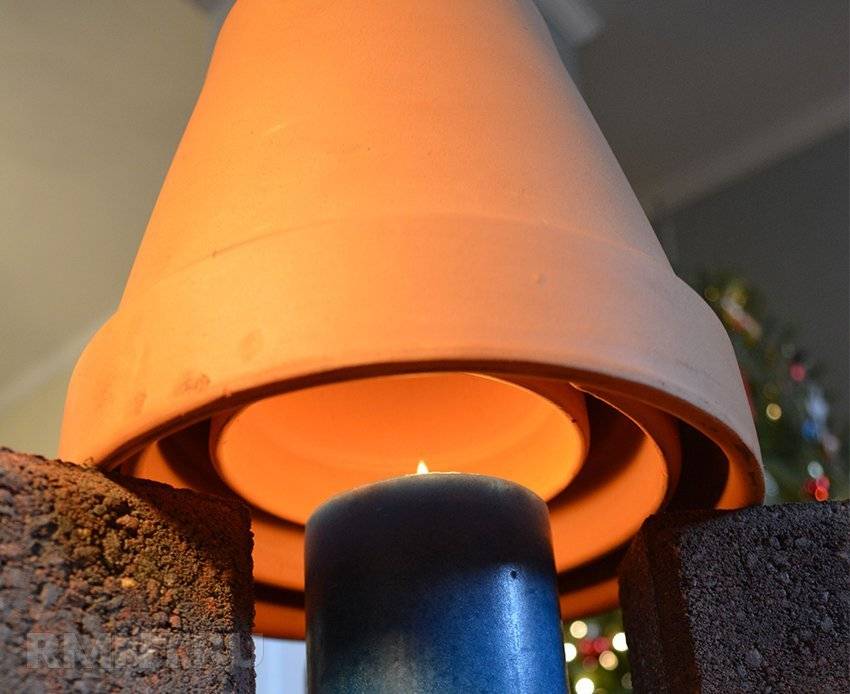

8. Устанавливаем конструкцию над свечой так, чтобы стержень шпильки располагался строго над пламенем на высоте 30-50 мм.

9. Дальнейшая регулировка производится опытным путём на основе наблюдений.

Использование прокладок и герметика. Нахваливая керамику, мы тактично обошли самый неудобный её недостаток — хрупкость (колкость). Даже полнотелый кирпич крошится, упав на бетон, что говорить и цветочных горшках

Собирая светильник, следует очень осторожно затягивать гайки — стоит немного перетянуть и стенка лопнет. Также есть риск случайного раскола при эксплуатации или в момент переноски. Твёрдый металл шпильки крошит керамику и может расколоть

Чтобы смягчить их контакт, используйте герметик или негорючие прокладки

Твёрдый металл шпильки крошит керамику и может расколоть. Чтобы смягчить их контакт, используйте герметик или негорючие прокладки.

Принцип работы устройства

Тем, кто решился обустроить систему отопления своими руками, нужно разобраться в принципе работы обогревателя для помещения. Печь на дизельном топливе быстро нагревает воздух, что стало ее главным достоинством. Устройства для обогрева могут быть:

готовые отопительные приборы;
отопительные приборы, конструируемые своими руками.

Второй вариант привлекателен своей ценой, а первый потребует меньше трудовых затрат. В продаже предлагаются котлы и печки для отопления. Печка заводского изготовления представляет собой буржуйку, оснащенную вентилятором.

топливный;
камера сгорания.

Помимо них предусматривают нагревательный элемент, который распределит тепло по помещению. Чудо-печь на солярке самостоятельной сборки в качестве нагревательного элемента использует верхнюю поверхность камеры сгорания. Ее используют для обогрева и приготовления пищи.

Принцип работы заключается в получении тепла от сжигания топлива. Отличительная особенность устройства — горит не солярка, а ее пары, смешанные с воздухом. Дизельное топливо подается в топливный отсек и нагревается. При нагреве частицы испаряются с поверхности, смешиваются с воздухом и попадают в камеру сгорания.

Для удаления продуктов сгорания печь на солярке требуется монтаж дымохода. Если не предусмотреть систему отвода отходов сгорания, вредный дым пойдет в помещение. Явление опасно для человека и может привести к плачевным последствиям. Чтобы обеспечить нормальную тягу воздуха трубу дымохода выводят над кровлей гаража не менее чем на 50 сантиметров.

Объем топливного бака рассчитывают на два литра топлива. В этом случае котел на солярке во время работы не доставит проблем в виде дыма и сажи.

Обогреватели на солярке экономичны. Это связано с высокой плотностью топлива. Например, керосиновый обогреватель, в котором используют менее плотное сырье, даст больший расход на отопление одинаковых по размеру помещений.

Недостаток устройства — стоимость нефтепродуктов. Но, поскольку чудо-печка для отопления работает не постоянно, а только в течение пары часов, это не является непреодолимым препятствием для применения.

СЛЕДОПЫТ ОРИОН PF-GHP-S02

Данная модель выглядит и как усовершенствованная версия предыдущей, так и полностью иное устройство. В пользу последнего утверждения говорит другой тип излучателя тепла. Это очень компактный блок сетчатой структуры из металлокерамики. Происходит разогрев до значительной температуры для лучшей отдачи тепла.

Для направления потока излучения предназначен довольно большой рефлектор. При желании, благодаря специальной подставке, легко расположить тепловой блок даже горизонтально. Агрегат очень компактен, может использоваться в роли теплового фонаря.

металлокерамический излучатель;
направление потока тепла;
широкие возможности изменения положения;
работает с разными баллонами.

переходники для нештатных баллонов не входят в комплект;
малое расстояние между излучателем и баллоном;
при регулировке подачи можно обжечься;
запрещено готовить пищу.

СЛЕДОПЫТ ОРИОН PF-GHP-S02 на Яндекс Маркете

Достоинства самодельных устройств

Самодельные приборы для обогрева городской квартиры, загородного дома или дачи обладают существенными преимуществами перед заводскими изделиями. Они заключаются в следующем:

Возможность изготовления из доступных и дешевых материалов, что приводит к снижению стоимости готового прибора.
Простая и компактная конструкция, которая может эксплуатироваться в различных помещениях.
Удобство использования и транспортировки.
Высокий КПД при бесшумной работе конструктивных элементов.
Качество самостоятельной сборки.

Сегодня доступны для самостоятельного изготовления инфракрасные обогреватели, которые являются самыми безопасными и эффективными в эксплуатации. Если требуется более мощное оборудование, тогда можно собрать масляный радиатор, спиртовой обогреватель, тепловую пушку, устройство на батарейке и газу.

Техника безопасности

Сделать обогреватель несложно. Намного труднее сохранить здание от пожара при использовании самодельных устройств. Соблюдение правил техники пожарной безопасности — неотъемлемая часть любых работ с термонагревателями.

Всегда следует помнить:

Нельзя использовать неисправные электроприборы.
Нельзя оставлять такие приборы без присмотра и один на один с маленькими детьми.
Заботливые родители стараются всегда проверять недоступность для детей опасных частей нагревателей.
При возникновении возгорания сразу отключают электропитание прибора, а потом тушат его. Немедленно вызывают МЧС.

В качестве мер безопасности мудрые родители всегда учат своих детей правильному обращению с термонагревателями и объясняют, что можно делать, а что — нельзя и почему. Соблюдая правила пожарной безопасности и пользуясь только проверенными и надёжными нагревателями, живущие в доме будут наслаждаться теплом и уютом долгие годы.

Алгоритм работы по изготовлению обогревателя собственноручно;

Самоделка #2 — мини-обогреватель из фольги и стекла

Следующее самодельное устройство работает по схожему с предыдущим принципу. Для его изготовления понадобится:

два одинаковых по размерам куска стекла;
алюминиевая фольга;
герметик;
обычная парафиновая свеча;
провод с вилкой на конце;
эпоксидный клей.

Также пригодится приспособление для удерживания свечи во время работы, ватные палочки для удаления сажи и тряпочка для чистки стекла.

Внутренняя поверхность стекла покрывается сажей для создания токопроводящего слоя

Приступаем к сборке:

Тщательно очищаем стекло от всевозможных загрязнений: следов краски, пыли, жира и т.п.
Формируем токопроводящую поверхность. Для этого при помощи свечи на одну сторону каждой стеклянной заготовки равномерно наносим копоть, которая и выступит в роли проводника. Для облегчения процесса стекло перед операцией лучше охладить – так копоть осядет ровнее.
С краев заготовки ватной палочкой аккуратно убираем лишнюю копоть, так, чтобы получилась прозрачная окантовка шириной около половины сантиметра.
Вырезаем две полоски из алюминиевой фольги, ширина которых соответствует размеру токопроводящей поверхности. Они предназначены для выполнения функции электродов.
Укладываем заготовку покрытой копотью стороною вверх и наносим на нее эпоксидный клей. Раскладываем по краям электроды из фольги так, чтобы их края выходили за заготовку.
Накрываем деталь вторым листом, направленным закопченным слоем внутрь, тщательно прижимаем и склеиваем. Все соединения хорошо герметизируем.

Проводим испытания и замеряем сопротивление токопроводящего слоя. Теперь можно рассчитать мощность прибора, которая будет равна произведению сопротивления поверхности на квадрат силы тока. Если полученное значение находится в пределах, разрешенных нормативной документацией, прибор можно подключать в розетку. Если же нет, придется собирать его заново. При этом надо учитывать, что чем шире слой сажи, тем меньше сопротивление устройства и, соответственно, выше температура нагрева стекла.

Макет самодельного обогревателя из стеклянных пластин

По принципу использования инфракрасного излучения работает еще один простейший самодельный прибор, собрать который можно за несколько минут. Это устройство состоит из листа алюминиевой фольги, установленной на батарее и ориентированной на комнату. Тепло, исходящее от радиатора, собирается зеркалом фольги и отражается в помещение, без ненужных потерь на прогрев стен.

Способов сделать обогреватель своими руками существует множество. Можно выбирать разные принципы работы устройств и материалы, из которых они будут изготовлены. Главное, не забывать о том, что приборы в обязательном порядке должны быть безопасными. Не нужно лениться замерять сопротивление и рассчитывать мощность, чтобы определить, допустимо ли подключать самоделку в розетку или нет. Все контакты устройств, провода, токопроводящие части должны быть тщательно изолированы. Безопасный, эффективный и практичный обогреватель будет долгие годы радовать своей безупречной службой.

Обзор керосиновых обогревателей от разных производителей

На российском рынке широко представлены керосиновые обогреватели южнокорейского производства марки Kerona. Мы для сравнения рассмотрим несколько самых популярных моделей.
