Электрический теплый пол под плитку: характеристики и описание технологии укладки

Цена резиновой краски и отзывы о ней

Керамическая плитка: развеем мифы

Наиболее подходящее напольное покрытие из всех существующих – это керамическая плитка. Она практически на все 100% экологична и легко переносит многочисленный циклы нагрева-холода.

Но и некоторый минус у плитки и керамогранита тоже есть. Дело в том, что слишком ощутимое тепло вовсе не так полезно для ног, как это иногда хотят представить производители. Да, для тех, кто часто мерзнет и получат простуду от одного только касания ногой холода – это выход. А вот в детскую его вовсе не обязательно устанавливать. Ведь подрастающее поколение подвижно, резво и при 18°С чувствует себя замечательно. А вот в тепличных условиях дети болеют чаще, они все время раздражены и быстро устают. Просто проведите когда-нибудь эксперимент.

Если же керамическая плитка вас устраивает как покрытие для теплого пола больше всего, вы можете отделать ею все полы в квартире. Просто грамотно подобрать рисунок: под дерево, камень или определенный рисунок. А вот сам процесс укладки:

Кроме того, такая температура благотворно влияет на размножение многих видов бактерий, так что и микроклимат вскоре также не будет здоровым. Неспроста в дошкольных учреждениях Канады теплые полы и вовсе запрещены, а во Франции их использование ограничено. Вот почему не стремитесь сделать пол именно теплым, с температурой 30°С – достаточно его сделать комфортным, и плотная доска этому только поспособствует.

Инфракрасная пленочная система обогрева пола

Эта конструкция представляет собой синтетическую изолирующую пленку, разделенную на отдельные сегменты размером в 500х500 мм, где каждый квадрат наполнен большим количеством миниатюрных передающих тепло контактов, подключенных к сети энергоснабжения и соединенных между собой. Характерное отличие такой системы от других аналогов в том, что она не выделяет электромагнитного излучения.  При этом осуществляется равномерный прогрев помещения за счет конвекции и наполнение воздуха отрицательно заряженными ионами.

Инфракрасный теплый пол имеет множество достоинств. Он обладает самой маленькой толщиной (порядка 0,3 мм) и минимальным энергопотреблением. Еще одним достоинством станет универсальность этой системы. Утеплить таким образом можно практически любое покрытие пола. Иногда эти конструкции используют для обогрева бетонной плитки даже на открытом воздухе.

Инфракрасная система теплого пола станет оптимальным решением для укладки кафеля без стяжки

Несомненно, инфракрасные обогревательные системы – лучший теплый пол под плитку без стяжки. Фото образцов подобных конструкций вы можете увидеть в галерее этой статьи.

Сравнив характеристики водяных и электрических систем подогрева, можно выяснить для себя, какая именно конструкция подойдет для вашего санузла. Нужно сказать, что все они имеют свои достоинства и недостатки. Поэтому и подход к решению проблемы выбора должен быть индивидуальным.

Лучшие нагревательные маты

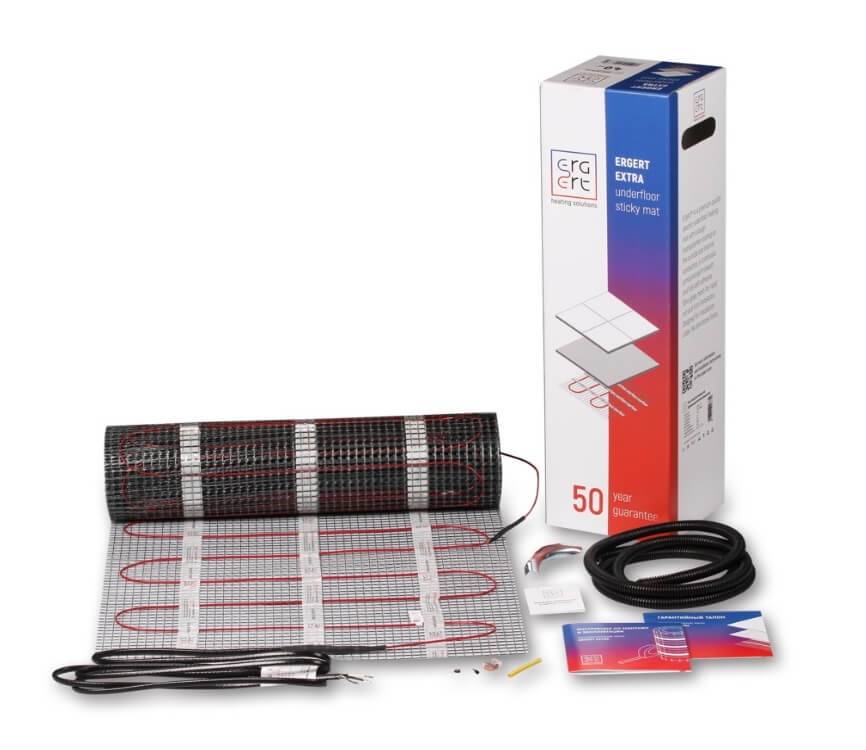

ERGERT MAT EXTRA-150

Данный нагревательный мат отличается от аналогичных вариантов повышенной надежностью, что обеспечивается применением двужильного нагревательного кабеля, который, в свою очередь, обладает высокотемпературной тефлоновой изоляцией и сплошным экранированием жил, греющих и токопроводящих.

Основа, в которой закреплен кабель, является самоклеящейся и представляет собой стеклосетку.

В комплекте идет гофротрубка с заглушкой для установки датчика температуры.

Цена зависит от площади покрытия. Стоимость за мат размером 0,5х1,0 м составляет 5410 рублей. О доступных размерах и стоимости информацию можно найти на сайте официального производителя продукции.

ERGERT MAT EXTRA-150
Достоинства:

• Внешняя и внутренняя высокотемпературная изоляция является максимально возможной (фторпласт PTFE 270°C);
• Толщина мата минимальна — 2,5 мм;
• Сплошной бронированный, плетенный экран обеспечивает защиту от механических повреждений и разрыва;
• Производитель дает гарантию 50 лет.

Недостатки:

Высокая стоимость.

DEVI DEVIheat 150S (DSVF-150)

Модель представляет собой синтетическую сетку, на которой с определенным шагом закреплен одножильный кабель. Экранированный кабель имеет сечение 2,5 мм. Рекомендуется установка под плитку или ламинат в слой клея. Применяется для отопления проходных помещений: ванных комнат, прихожих, балконов.

Стоимость: от 4570 руб.

DEVI DEVIheat 150S (DSVF-150)
Достоинства:

практически не изменяет высоту пола.

Недостатки:

• создает электромагнитное излучение;
• необходимо заранее продумывать расположение нагревательного мата, т.к. второй конец нужно возвращать к началу укладки для подключения терморегулятора.

Теплолюкс Mini MH200-1.4

Нагревательный мат, в основе которого лежит одножильный экранированный кабель. Идеальное решение для укладки под плитку. Произведено в России.

Стоимость: от 3110 руб.

Теплолюкс Mini MH200-1.4
Достоинства:

• возможен монтаж на различную основу пола;
• не требует заливки стяжки.

Недостатки:

создает электромагнитное поле.

Electrolux EEM 2-150-0.5

Теплый пол от Electrolux представляет собой двужильный кабель, зафиксированный на текстильной основе. Толщина мата составляет 3,9 мм. Прекрасно подходит для жилых комнат, ванной. Гарантийный срок эксплуатации 20 лет. Родина бренда – Швеция.

Стоимость: от 1990 руб.

Electrolux EEM 2-150-0.5
Достоинства:

• может использоваться во влажных помещениях;
• двойная изоляция жил кабеля выдерживает до 4000 В пробивного напряжения;
• электромагнитное излучение ниже минимально допустимых норм в несколько раз;
• срок службы: 50 лет.

Недостатки:

не выявлено.

Warmstad WSM-300-2.0

Нагревательный мат толщиной 4 мм. В основе лежит двужильный экранированный греющий кабель с одним холодным концом, что в значительной степени облегчает укладку в сравнении с одножильными моделями. Подходит для укладки под плитку, ламинат и другое напольное покрытие. Гарантийный срок – 25 лет. Производитель – Россия.

Стоимость: от 1750 руб.

Warmstad WSM-300-2.0
Достоинства:

• оптимальное соотношение цены и качества;
• может применяться для обогрева любых помещений.

Недостатки:

не выявлено.

TEPLOCOM МНД-5,0

Нагревательный мат состоит из тонкого двухжильного кабеля, уложенного на сетке из стекловолокна. Двойной экран не только защищает от повреждений электрическим током, но и дает распространяться электромагнитному излучению. Допустима укладка в цементно-песчаную стяжку толщиной 2 см или в слой плиточного клея. Гарантийный срок использования: 16 лет. Произведен в России.

Стоимость: от 4080 руб.

TEPLOCOM МНД-5,0
Достоинства:

• рекомендован для применения в помещениях, в которых постоянно находятся люди;
• недорогой.

Недостатки:

гарантийный срок службы меньше, чем у остальных моделей.

Сравнение технических характеристик, рассмотренных моделей нагревательных матов

Плюсы и минусы керамогранита

Керамогранит помимо удобства и практичности, ещё отвечает последним тенденциям моды.

Плюсы данного материала:

• большой срок годности — по сравнению с керамической плиткой или ламинатом;
• высокая прочность — может выдерживать нагрузку в несколько сотен кг на 1 см2;
• экологически чистое изделие — подтверждается это его составом: глина, полевой шпат, каолин, кварцевый песок;
• не требует особого ухода — протирка мокрой тряпкой;
• возможно использовать для облицовки как внутри помещения, так и с внешней стороны;
• устойчив к влажности и изменениям температуры;
• много текстур и цветовых оттенков — это позволяет подобрать изделие к любому интерьеру.

Кроме того, материал не сложен в укладке, хорошо прогревается и легко распространяет полученное тепло по помещению.

Главный минус — обладает низкой температурой. Но эта проблема решаема, если положить под плиты систему «тёплый пол». Керамогранит скользкий, особенно когда на него попала вода, поэтому он не рекомендован для кухни и ванной. Кроме того, материал не из дешёвых, но эта цена оправдана, и компенсируется в процессе эксплуатации.

Отзывы

Причина выбора электрического подогрева пола

Современные материалы и технологии дают возможность владельцам квартир и частных домов создать водяной и электрический подогрев поверхности пола. Водяной теплый пол необходимо связать с системой отопления. Если для частного дома это выполнимо, то для квартиры – проблематично. Наряду с масштабными работами, самым сложным является получить разрешение на подключение.

Устройство разных типов теплых полов

Кроме того, теплый пол электрический многие предпочитают по следующим причинам:

• отсутствие протечек теплоносителя;
• меньшая толщина стяжки, а в некоторых случаях – ее отсутствие;
• простота монтажа нагревающих элементов (кабеля, пленки, стержней);
• нет необходимости в громоздком оборудовании.

Виды

Водяной

Как уже говорилось, существует 2 основных вида теплого пола – водяной и электрический.

Теплоносителем в первом варианте является вода, циркулирующая по трубам. Подводиться она может от централизованной системы или отдельного стояка. В подобных схемах обязательно присутствуют насосы, которые и обеспечивают движение жидкости. В помещениях небольшой площади можно обойтись и без установки насоса, а циркуляция жидкости достигается под воздействием законов гравитации.

Как уже говорилась, эта система не подходит для использования в домах с централизованным отоплением, поскольку в расположенных выше по стояку квартирах будет холодно. Кроме того, существует риск разрыва труб и затопления помещений снизу.

Кроме того, толщина пола значительно увеличивается, ведь к ней прибавляется диаметр труб, толщина стяжки.

Кабельный

Основа такого пола – электропровода из специальных сплавов, которые преобразуют электрическую энергию в тепловую. Это становится возможным благодаря большому сопротивлению токопроводящей жилы, в результате чего и происходит нагрев.

Греющий кабель укладывается на пол, шаг при этом рассчитывается для каждого конкретного помещения и подключается к электросети. При выборе модели стоит отказаться от покупки самых дешевых систем, поскольку у них выработка электромагнитного излучения превышает норму.

Одножильные подходят для укладки под плитку, при этом монтаже оба конца провода подводятся к одной точке, после чего подключаются к электросети. Максимальная мощность на погонный метр – до 20 Вт.

Отличительной чертой двужильного кабеля является наличие в нем 2 токопроводящих жил, которые соединены на одном из концов. Благодаря этому при монтаже не нужно сводить кабель в одной точке, что существенно упрощает укладку.

Сегодня в продаже можно найти усовершенствованную модель кабельного пола на основе саморегулирующегося кабеля. Главное техническое его отличие от одно- и двужильных аналогов – отсутствие металлических токопроводящих жил. Их функцию выполняет полупроводник. Уровень нагрева и мощность кабеля автоматически регулируются в зависимости от температуры в помещении. Иначе говоря, кабель начнет нагреваться меньше, если в помещении достаточно тепло.

Кабельные полы отличаются преимуществом, которое не имеют прочие системы – возможность укладки материала с нужным шагом. Например, в местах повышенного холода, как правило, у внешних стен, витки кабеля можно сделать плотнее, в то время как на полу под мебелью или возле отопительных приборов – реже.

Греющие маты

Греющие маты представляют собой разновидность кабельного теплого пола, поскольку в их основе – одножильный или двужильный провода. Однако если кабельный теплый пол – это нагревательный мат, который укладывается в произвольном (а точнее, нужном владельцу) порядке, то греющие маты – этот тот же провод, но закрепленный с заданным шагом на сетку из пластика.

Стандартный мат имеет ширину 50 см, ширину шага кабеля – 9 см, длина может варьироваться.

Для обустройства пола под плитку, лучше, конечно, выбрать греющий кабель. Используемые здесь провода имеют малый диаметр, поэтому устройство стяжки пола не обязательно. Мат можно разместить сразу под плиточный клей, толщина которого достигает 8-10 мм.

Инфракрасный пленочный

Материал представляет собой тонкую, около 4-5 мм толщиной, пленку, оснащенную углеродными полосами. Они-то и выступают нагревательным элементом. Несмотря на свою небольшую толщину, инфракрасная пленка – это настоящий многослойный «пирог», состоящий из следующих частей:

1. подложка, выполненная из материалов, не пропускающих ток;
2. нагревательный слой, представленный углеродными полосами;
3. токопроводящие жилы на основе меди или серебра, по которым осуществляется подведение тока к углеродным элементам;
4. защитный слой.

Максимальная температура нагрева составляет 50С. Особенностью инфракрасной системы является то, что она нагревает не воздух, а отдает тепло предметам и людям в помещении. Благодаря этому нагрев получается равномерным, а воздух не пересушивается.

Помимо пленки с нагревательным элементом, существует также версия со сплошным нагревательным слоем.

Укладка материала может вестись как в стяжку (подходит не для всех типов инфракрасной пленки), так и непосредственно на пол, под плиточный клей.

Стержневой

Данная модель объединяет в себе особенности кабельного и пленочного пола. Нагревающим элементом является углеродный стержень, а выделяемая энергия – не что иное, как инфракрасное излучение. Стержни вмонтированы в полимерную пленку.

Рабочая температура системы в среднем колеблется в пределах 50-60С.

Монтаж греющего кабеля под плитку

Нагревательные кабели отлично справятся с задачей обогрева плитки. Монтировать их не сложно. Но всё нужно сделать правильно, чтобы быть уверенными в долговечности системы.

После того, как нужная модель нагревательных кабелей будет выбрана согласно предварительным расчётам мощности, можно приступать к монтажу.

Здесь действуют свои правила, которые нужно выдержать:

• нельзя включать кабельный тёплый пол в электрическую розетку, пока он не размотан, иначе произойдёт перегрев системы;
• датчик термостата нельзя закладывать в бетон, чтобы его можно было быстро заменить при необходимости;
• кабель нельзя раскладывать внахлёст во избежание перегрева;
• термодатчик располагают между витками;
• следует выдерживать расстояние от кабеля до стены (мебели) не менее 5 см, от отопительных радиаторов и труб — не менее 10 см;
• перед тем, как заливать стяжку, конструкцию рекомендуется сфотографировать, впоследствии это поможет выполнять ремонтные работы.

Этапы работы:

1. Следует подготовить черновое основание по тому же сценарию, что и для нагревательных матов — почистить и выровнять, при необходимости применив выравнивающий раствор.
2. Монтаж термостата (уложенного в гофру) осуществляется в штробу.
3. По всей комнате расстилают Пенофол, по периметру раскладывают демпферную ленту.
4. Затем крепится армирующая сетка, на которой фиксируются нагревательные кабели.
5. Проверяют работоспособность тёплого пола, укладывают монтажные кабели и проверяют изоляцию мегомметром.
6. Заливают плотную, без пустот, бетонную стяжку около 3 см толщиной.

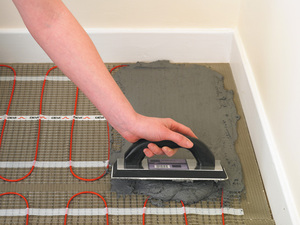

7. После застывания стяжки укладывают плитку. Можно применить клей или цементный раствор.

Кабель для теплого пола под плитку уложить не сложно. Но для того, чтобы кафель или керамогранит выглядели после ремонта аккуратно, поверхность должна быть ровной, слой клея одинаковый. Нужен соответствующий инструмент и, желательно, опыт. Если этого нет, лучше воспользоваться услугами профессионалов.

Положительные качества теплых электрических полов

Теплые электрические полы могут применяться не только в квартирах и частных домах, но и в офисах. Они хорошо сочетаются практически со всеми напольными покрытиями, в том числе и с керамической плиткой, линолеумом, ламинатом и другими полами. Технология скрытого монтажа позволяет спрятать всю систему и не портить интерьеры помещений.

В комплекте теплых полов обязательно присутствует терморегулятор, обеспечивающий настройку температурного режима с точностью до 0,1 градуса. Данный прибор может включать и выключать нагревательные элементы в точно заданное время. Мощность системы теплых полов позволяет использовать их не только в качестве вспомогательного, но и основного отопления.
Для укладки теплого пола под керамическую плитку не требуется специальных знаний и практических навыков. Среди других преимуществ следует отметить равномерный прогрев поверхности по всей площади полов. Вся система может нормально функционировать без установки дополнительного оборудования, в отличие от других видов отопления с использованием газовых или электрических котлов.

В случае какой-либо поломки, ее достаточно легко определить. Большое значение имеет безопасная эксплуатация теплых электрических полов за счет сравнительно низкой температуры нагревательного элемента. Все эти преимущества позволяют данным системам успешно конкурировать с другими видами отопления.

Инфракрасные теплые полы

Инфракрасная система — современный тип обогрева, считается максимально эффективным и теплосберегающим. Карбоновая (углеродная) паста, содержащаяся в пленке, вырабатывает и излучает инфракрасные лучи.

Инфракрасный теплый пол

Плюсы пленочного покрытия:

• подходит под плитку, ламинат, деревянный пол, линолеум, паркет;
• легко собирается.

Минусы:

• наличие множества скрытых контактов требует проверки работоспособности системы;
• если монтируется под плитку, то между пленкой и клеем нужно уложить стекловолоконную монтажную сетку. Она обеспечит более качественное сцепление с керамикой;
• инфракрасная пленка достаточно дорогостоящая.

Фото дачных бань

Виды систем тёплых полов

Поскольку плитка отлично проводит тепло, её можно использовать в качестве напольного покрытия при установке любого вида нагревательных элементов. На сегодняшний день существуют такие виды обогревательных половых систем:

1. Электрический тёплый пол с нагревательным кабелем:

• двужильным;
• одножильным.

2. Электрический тёплый пол с инфракрасным нагревателем:

• карбоновым (стержневым);
• плёночным.

3. Водяной тёплый пол.

Каждая разновидность обладает своими нюансами монтажа и эксплуатации. Перед тем как окончательно определиться с выбором той или иной системы, следует обдумать такие тонкости:

• какое в доме отопление: автономное или центральное;
• планируется ли бетонная стяжка и если ответ положительный — то какой она будет толщины;
• будет ли пол частью основного отопления в доме или будет использоваться в качестве дополнительного обогревательного элемента?

Исходя из ответов на вышеприведённые вопросы можно выбрать наиболее подходящий вид обогрева.

Устройство систем водяного тёплого пола

Подогрев полов, функционирующий благодаря нагревающейся воде, представляет собой конструкцию, созданную из отопительного контура, который, как правило, залит цементной стяжкой. Но также водяной пол может быть изготовлен и без использования цементных растворов – это актуально для тех помещений, полы в которых не могут испытывать значительную нагрузку.

Схема водяного теплого пола

Полы с бетонной стяжкой представляют собой следующую конструкцию (пирог).

1. Черновое основание пола. Как правило, это перекрытие или стяжка из бетона по грунту.
2. Слой гидроизоляционного материала. Необходим, чтобы грунтовые воды не проникали в помещение снизу. Актуально и для черновых полов по грунту, и для комнат, расположенных на первом этаже над подвальным помещением.

3. Слой утеплителя. Обычно используется пенополистирол, который отлично справляется с задачей предотвращения утечки тепла в грунт, плиту перекрытия или подвал.

4. Слой полиэтилена. Обычно укладывается в два слоя. Не позволит воде из бетонной смеси уйти в грунт или впитаться в утеплитель. Кстати, для этих целей популярный в строительной сфере фольгоизол использовать нельзя, так как среда, которая создается благодаря воздействию бетона, очень агрессивна, а вещества, содержащиеся в цементной смеси, способны разъесть материал.
5. Армирующая сетка с ячейками около 5-10 см. Необходима для укрепления стяжки и закрепления трубопровода.

6. Трубы для системы подогрева. Из нее создается водяной контур. Укрепляется при помощи пластиковых хомутов на армирующую сетку. Для создания системы подогрева, работающего на горячей воде, оптимально укладывать трубу с шагом 10-30 см. Хомуты используются по 2-3 шт на каждый метр.

7. Слой бетонной стяжки. Заливается поверх подведенной и подключенной системы.
8. Подложка. Укладывается поверх стяжки под напольное покрытие. Можно использовать, например, вспененный полиэтилен, изолон и т. д.
9. Финишное покрытие.

Именно о правильном выборе итогового покрытия сегодня и пойдет речь. Оказывается, далеко не каждый материал можно укладывать поверх конструкций теплого пола.

Как отдельные напольные покрытия влияют на проход тепла от системы обогрева в помещение

Стоит помнить, что теплый пол – это не система отопления дома, это лишь ее элемент, необходимый для комфортного проживания. Полностью обогреть помещение он не способен. Нагрев поверхности в результате работы системы подогрева не может превышать +29 градусов. А водяной пол не может подогреваться более чем на +50 градусов. И уровень его нагрева регулировать достаточно сложно – на это влияет множество факторов. Именно поэтому выбрать подходящее напольное покрытие в этом случае не так просто, как кажется на первый взгляд.

Теплый пол

Нагретая вода остывает достаточно долго. Если система перегрелась, то и охлаждаться она будет далеко не мгновенно. К сожалению, некоторые типы покрытий пола негативно реагируют на резкие колебания температур и чрезмерный нагрев, разрушаясь и теряя эксплуатационные качества, к тому же могут начать выделять в воздух вещества, оказывающие негативное влияние на организм человека.

Принцип работы ИК пола

Монтаж электроподогрева

Установка тёплых полов с электрическим подогревом производится с учётом нюансов выбранного вида оборудования. Вкратце рассмотрим рекомендации по монтажу каждого вида.

Кабельный подогрев пола устраивается из кабеля и терморегулятора. При выборе кабеля, который выпускается одно- и двужильным, следует отдать предпочтение более надёжному двужильному. Укладка кабеля производится следующим образом:

• поверх армированного выравнивающего основания нужно положить встык слой нефольгированного пенофола (теплоизолирующий материал);
• на пенофол укладывают и крепят саморезами монтажные ленты, на которые производится монтаж кабеля согласно проектной схеме (длина рассчитывается в зависимости от площади подогреваемой поверхности, резка кабеля недопустима);
• поверх кабеля выполняют стяжку из цементно-песчаного раствора толщиной приблизительно 3 см.

Нагревательные маты не требуют для своей установки выполнения стяжки, класть плитку можно непосредственно на маты, покрывая их слоем плиточного клея. Чтобы заполнить пустоты в матах и приклеить плитку всей площадью к основанию, слой плиточного клея должен быть не менее 1 см. Отсутствие стяжки для матов и близость их расположения к поверхности керамической облицовки сокращает время нагрева пола после включения системы.

Нагревательные кабельные маты

На участки пола, запланированные к установке мебели, маты не укладываются, чтобы исключить возможность их повреждения.

Инфракрасная система подогрева обеспечит эффективный прогрев помещения с помощью плёночного термопокрытия, если уложить его на 80% площади пола. Монтаж инфракрасной системы подогрева не требует заглубления её в стяжку и выполняется за один день. Повреждение и выход из строя одного плёночного элемента системы (секции) не влечёт за собой отказ в работе всего устройства. Чтобы смонтировать инфракрасный электрический тёплый пол под плитку своими руками, нужны определённые теоретические знания и навыки выполнения этого вида работ, поэтому монтаж лучше поручить профессиональным исполнителям.

Электрические полы на основе аморфной металлической ленты

В данной системе вместо кабеля используется лента, толщина которой четверть миллиметра. Как утверждает производитель, такая лента более прочна, меньше потребляет электроэнергии при той же выработке тепла, малое электромагнитное излучение. Такие системы выпускаются в виде матов.

Плюсы матов с аморфной металлической лентой:

1. Малая толщина, заметно меньше миллиметра.
2. Прочность металлической ленты довольно высока.
3. Независимость от ЖКХ.
4. Используется как дополнительная система отопления.
5. Нет необходимости монтажа стяжку, можно положить поверх плитки.
6. Поскольку маты можно монтировать поверх плитки, то они ремонтнопригодны или, по крайней мере, заменяемы.
7. Пониженное потребление электроэнергии. Это, видимо, связано с тем, что теплоотдача потолку соседа минимальна.
8. Можно расположить мат так как нужно в любой момент, если он кладётся поверх плитки.
9. Можно в любой момент перенести мат в другую комнату или туда, куда нужно.
10. Более равномерный прогрев мата по сравнению с кабельным тёплым полом.

Минусы матов с аморфной металлической лентой:

1. Ремонт повреждённой ленты довольно затруднителен.
2. Наверное, ходить по голому мату с аморфной лентой не рекомендуется из-за возможного нарушения изоляции. В таком случае потребуется коврик.
3. Дороги.
4. Дороговизна электричества.

Монтаж матов с аморфной металлической лентой:

1. Все достоинства данной системы проявляются при укладке её поверх плитки. Для этого не потребуется вызывать какого-то мастера, всё делает сам хозяин.
2. Монтаж матов под плитку также возможен. Технология укладки при этом аналогична технологии укладки матов с кабелем.

Почему необходим специальный плиточный клей для теплого пола и как его выбрать

Особенность плитки в качестве напольного покрытия – высокая теплопроводность. Это значит, что покрытие быстро отдает тепло, а само всегда будет оставаться холодным. Это качество играет важную роль при облицовке каминов, печей и прочих обогревательных предметов, поскольку все тепло отдается в комнату, а поверхность сильно не нагревается, соответственно, снижается риск обжечься. Но когда речь идет о напольном покрытии, то эта особенность превращается в недостаток, поскольку ходить по холодной плитке совсем неприятно.

Укладка плитки на плиточный клей

Именно поэтому под плиточным покрытием чаще всего устанавливают системы обогрева – теплый пол с разными нагревательными элементами:

Стяжка кабельного электрического теплого пола в разрезе

Схема укладки слоев для электрического теплого пола под плитку

Укладка водяного теплого пола под плитку

Когда вопрос теплопроводности решен, возникает следующая проблема – раствор для укладки плитки. Дело в том, что традиционная цементная смесь имеет другое линейное расширение, чем у керамогранита, поэтому часто можно наблюдать трещины на плитке, ее отслаивание, отпадение и прочие неприятные вещи. Чтобы решить эту проблему, производители стали добавлять в традиционные смеси специальные компоненты – пластификаторы, которые упрочняют клей и приводят его линейное расширение к плиточному показателю.

Обзор лучших марок клея для плитки

Для того, чтобы определить качественный ли клей для теплого пола, нужно обратить внимание на его основные характеристики:

Таблица расхода клея для плитки

• во-первых, жаростойкость — состав должен выдерживать нагрев до 100 о С;
• во-вторых, количество циклов смены температур (оптимальным считается – 100–150);
• в-третьих, для какого вида плитки клей предназначен (в основном на пол укладывают керамогранит);
• в-четвертых, для какого типа основания (стяжки пола) предназначен состав.

Исходя из таких требований, можно выделить плиточный клей для теплого пола следующих марок:

Виды плиточного клея для теплых полов

Характеристики плиточного клея Юнис

Плиточный клей Юнис Гранит

Плиточный клей Unis плюс

Клей Unis Белфикс

Универсальным и наиболее востребованным является клей для теплого пола Юнис Плюс. Он предназначен для всех видов плитки, керамогранита, камня и прочих натуральных или искусственных материалов. Технические характеристики:

допустимая нагрузка – 100 кг/м 2 ;

Характеристика плиточного клея Юнис Плюс

Одна из популярных марок сухих строительных смесей. Для керамогранита подходят следующие составы:

Плиточный клей Ceresit

• Ceresit СМ14 Extra;
• Ceresit СМ16 Flex;
• Ceresit СМ17;
• Ceresit СМ.

Оптимальным в соотношении цена/качество считается Ceresit СМ14 Extra – это универсальная смесь, подходит для всех видов плитки и керамогранита, может укладываться на цементные и бетонные стяжки.

Однако производитель ограничивает размер плитки до 45*45 см, для больших квадратов, следует использовать Ceresit СМ117.

Технические характеристики Ceresit СМ14 Extra:

Условия использования Церезит СМ 14

Плиточный клей для любых оснований Bergauf

Самым распространенным, универсальным составом является Bergauf Keramik Pro. Он предназначен для плитки из керамогранита, размером не более 900 см 2 , отличается высокой эластичностью, морозостойкостью, влагостойкостью, а также отсутствием сползания плитки после укладки. Характеристики:

Особенности Keramik Pro

• нагрузка – до 100 кг/м 2 ;
• сцепление с основанием – 0,5 МПа;
• температура для осуществления работ – от +5 до +25 о С;
• морозостойкость – более 100 циклов;
• оптимальная толщина слоя – до 10 мм;

Затирка межплиточных швов Bergauf

Технология укладки плитки на теплый пол

По строительным нормам степень перепада или уклона основания для укладки плитки не должна превышать 2 мм на каждые 2 м стяжки. Если используются самовыравнивающие смеси, то перепада и вовсе можно избежать.

Процесс укладки плитки на теплый пол:

Процесс укладки плитки на теплый пол

Подготовка поверхности: уборка мусора, посторонних предметов.
Для лучшей адгезии можно использовать грунтовку, особенно, если в качестве основания – бетон. Грунтовка сохнет 4 часа.
Приготовление раствора. Согласно инструкции: добавляется вода и тщательно перемешивается

Затем дать раствору настояться (до 5 минут, чтобы завершились все химические реакции) и снова перемешать.
Обратите внимание, на упаковке будет указана «жизнеспособность» раствора, обычно это 3 часа;

Монтаж электрического теплого пола под керамическую плитку

На всем протяжении кладки плитки нужно контролировать горизонтальность покрытия с помощью строительного уровня, а чтобы были идеальные швы – использовать калибровочные крестики.

Монтаж инфракрасного тёплого пола

Укладка инфракрасного пола осуществляется строго по алгоритму. Это необходимо не только для правильного функционирования системы, но и для собственной безопасности. Для начала необходимо приобрести следующие инструменты и материалы:

• отвёртка;
• плоскогубцы;
• термостат;
• скотч;
• дополнительные провода;
• изолирующие материалы.

Элементы для монтажаИсточник piramida-stroi.ru

Для каждого типа напольного покрытия предусмотрен отдельный порядок установки

Черновой пол важно подготовить и по возможности выровнять. В некоторых случаях не обойтись без обустройства стяжки, чтобы сделать поверхность более ровной и убрать все имеющиеся наклоны

Проводится теплоизоляция, подводится заземление, а потом уже осуществляют остальные работы. Рассмотрим, как установить инфракрасный пол для плиточного и деревянного покрытия.

Плиточное напольное покрытие

Плёночный инфракрасный пол под плитку тоже начинают с подготовительного этапа. Для начала поверхность чернового пола нужно тщательно очистить от пыли и мусора. Затем проводится монтаж подложки, чтобы тепло не уходило в перекрытие. После этого необходимо расстелить специальное сетчатое полотно и раскладывается сам инфракрасный пол. Элементы должны скрепляться специальным скотчем.

Схема укладки плёночного тёплого пола под плиткуИсточник electropol.ru

Перед тем, как подключить инфракрасный тёплый пол, необходимо проверить все провода и соединения. Подключение осуществляется клеммами, провода к которым зажимаются плоскогубцами

Места соединений очень важно изолировать специальным скотчем. Далее осуществляется монтаж наливного пола

После всех работ можно осуществлять непосредственную укладку плитки.

Видео описание

Как производится укладка тёплого пола под плитку, смотрите в этом видеоролике:

Под дерево

ИК тёплый пол часто укладывают и под древесное напольное покрытие. Главное, чтобы оно было достаточно прочное, чтобы сохранить целостность плёнки, плюс, соблюдать правила монтажа и технику пожарной безопасности.

На подготовительном этапе рекомендуется выровнять черновой пол, чтобы инфракрасная плёнка легла ровно на поверхность. Затем плёнка разрезается на отдельные элементы и укладывается равномерными отрезками по всей площади.

Из-за того, что дерево хорошо сохраняет тепло, дополнительная теплоизоляция обычно не нужна

Зато очень важно установить гидробарьер, который не будет позволять влаге проникать в систему, чтобы она не вышла из строя. После выполнения всех работ инфракрасный тёплый пол подключается к специальному термостату

Если помещение очень большое, то лучше использовать несколько таких устройств, чтобы не произошло замыкания. После этого процесс монтажа считается завершённым.

Видео описание

В этом видео наглядно про укладку инфракрасного тёплого пола в деревянном доме:

Установка инфракрасного тёплого пола не представляет никаких трудностей. Её можно осуществить самостоятельно и правильно подключить все элементы. Само устройство очень эффективно обогревает помещение и долго сохраняет тепло, если был выбран правильный тип и произведена грамотная установка. Инфракрасные тёплые полы являются прекрасным дополнительным источником тепла в холодное время года.
