Основные технические характеристики

Чтобы не ошибиться в выборе дифавтомата следует ориентироваться в основных технических характеристиках. Они представляют разновидности параметров, относящихся как к автоматическим выключателям, так и к УЗО.

• Номинальное или рабочее напряжение для однофазной или трехфазной сетей.
• Рабочий ток, при его величине защитное устройство способно работать длительное время.
• Ток мгновенного срабатывания электромагнитного расцепителя. «Время-токовые» характеристики дифавтоматов зависят от конструкции автоматического выключателя устройства, имеют в основном виды В, С, и Д.
• Дифференциальный ток утечки — показывает величину, при которой устройство защиты сработает на отключение цепи.
• Диф реагирует на определенный характер источника тока, который может быть синусоидальным, пульсирующим или постоянным.
• По принципу работы исполнительного механизма УЗО на дифах он может быть электронный или электромеханический.
• Дифы выполняют с разными задержками срабатывания. Защитные аппараты на вводе имеют выдержку времени большую, чем установленные после вводных. Такая селективность создает возможность последним отработать защитное отключение.
• В конструкцию большинства дифов заложена проверка УЗО на работоспособность, зачем собственно находится кнопка «ТЕСТ».

Схема подключения

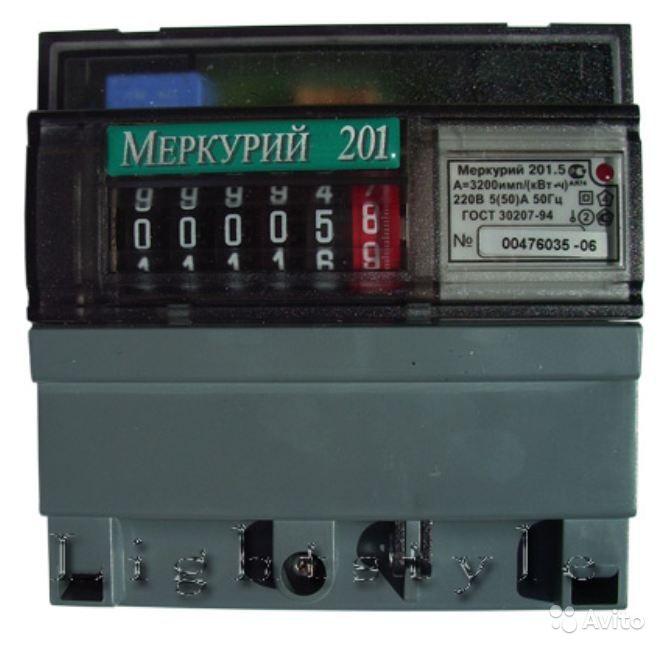

Подключение счетчика марки Меркурий 201 производится без особенностей, аналогично другим приборам учета электрической энергии. К устройству прилагается подробная инструкция, которую необходимо изучить, вместе с паспортом и схемой подключения

Главное — правильное подключения фаз и внимание при соединении проводов (их маркировка выделена разным цветом)

Перед тем как подключить Меркурий 201, необходимо обесточить систему: выключить автомат, рубильник, питающую линию. Для безопасной укладки проводов на клеммной крышке предусмотрены специальные ячейки с перфорированными бороздками. В этих местах ячейки выламываются, и через отверстия заводится провод.

Для подключения провода есть 4 позиции:

1. Питающей фазы от вводного автомата.
2. Фазной нагрузки на питание помещения.
3. Нулевого провода от вводного автомата.
4. Нулевого провода нагрузки на питание помещения.

Провода подключаются только в такой последовательности. Следует помнить, что фазный провод — белый, а нулевой — синий.

Для удобства пользования схема подключения однофазного счетчика модели Меркурий 201 продублирована на внутренней стороне клеммной крышки. Если прибор подключен правильно, то на нем загорается световой индикатор красного цвета.

Перед закрытием крышки следует вновь проверить правильность подключения, обращая внимание на плотность соединений: при закручивании зажимов изоляция не должна попадать под контакт. Если такое произойдет, возможна ее постепенная плавка, когда счетчик будет находиться под нагрузкой

Крышку к корпусу следует прикручивать плотно, не оставляя зазоров.

Для надежной и безопасной эксплуатации счетчика Меркурий 201 подключение рекомендуется производить через автоматические выключатели с использованием УЗО — устройства защитного отключения. Его следует устанавливать тоже в щитке. Во избежание проблем с работой сечение проводов должно соответствовать номинальному току счетчика

Также нужно обращать внимание на соответствие по мощности и диаметру

Перед тем как установить счетчик, нужно проверить его соответствие требованиям нормативных документов. В паспорте должно быть указано:

• класс точности;
• даты изготовления и поверки;
• номер занесения в Госреестр средств измерения.

Необходимо проверить наличие гарантийной пломбы и голограммы, подтверждающей подлинность прибора.

Watch this video on YouTube

Если внимательно изучить схему, соблюдать последовательность действий, правила безопасности, то можно выполнить монтаж электросчетчика Меркурий 201 своими руками. Затем вызвать сотрудника энергокомпании для проверки правильности подключения и пломбировки прибора. Особенность этого процесса в том, что отверстия для пломбирования слишком маленькие и завести в них проволоку сложно. Леска для этого не подойдет, поэтому используются только пломбы для проволоки.

Следует обращать внимание на дату. На счетчиках модели Меркурий 201, как и на остальных контрольных приборах и устройствах, устанавливают пломбы с клеймом госповерителя не старше 2 лет

Недостатком конструкции устройства является сложность визуального контроля пломбы, т.к. она располагается под крышкой клеммной колодки. Также возникают трудности при использовании пломб в виде наклеек. Этому мешает неудачно расположенный винт крепления.

Устройство счетчика модели Меркурий 201 предусматривает несколько вариантов отражения показаний в зависимости от конструкции прибора. На жидкокристаллическом экране отображений больше и они информативнее. Помимо данных об использованной электроэнергии, высвечивается дата, показатели силы тока и напряжения, время наработки с момента ввода в эксплуатацию.

Перед тем как снять показания с Меркурий 201 с отсчетной системой барабанного типа, нужно помнить, что расчета с энергоснабжающей компанией берутся только целые данные. На устройстве имеется 6 барабанов, 5 из которых показывают целые значения (они черного цвета и находятся слева), а 1 — десятые доли (он черного цвета и расположен крайним справа). Это сделано для визуального удобства при снятии показаний.

Поверка прибора проводится на заводе-изготовителе сразу после сборки. Факт проведения отмечается в паспорте и на пломбе. Следующий срок поверки счетчика модели Меркурий 201 — через 16 лет.

2 Энергомера СЕ 101 S6

Прекрасным соотношением цены и технических параметров обладает электрический счетчик Энергомера СЕ 101 S6. Он пользуется популярностью у владельцев квартир и домов, где проложена однофазная сеть. Модель отличается стабильной работой, а показания сохраняются даже при сбоях в подаче электроэнергии. Такой счетчик не боится и низких температур, его можно поставить в неотапливаемом помещении или гараже. Устройство крепится к основанию с помощью трех винтов. В среднем долговечность прибора составляет не менее 220 тыс. часов или около 30 лет. Производитель дает 5-летнюю гарантию на прибор.

Домовладельцы в целом довольны работой однофазного счетчика Энергомера СЕ 101 S6, особенно доступной ценой и длительным сроком службы. Минусами прибора являются неудачный способ крепления, отказы по причине заводского брака.

Фото красивых обоев в спальню

2 Abb FbВ 11205-108

Лучшим двухтарифным однофазным счетчиком в нашем обзоре стала модель из Швеции Abb FbВ 11205-108. Прибор предназначен для использования в бытовой электросети с диапазоном силы тока 10-80 А. Устройство способно вести учет электроэнергии по 2 тарифам. Среди опций стоит выделить встроенные часы, указывающие дату и точное время, а также переключатель тарифов по назначенному расписанию. Счетчик достаточно просто монтируется благодаря DIN-рейке. Прибор имеет надежную защиту от проникновения пыли и влаги.

Однофазный двухтарифный счетчик Abb FbВ 11205-108 бесперебойно работает у многих отечественных домовладельцев. Он надежен, компактен и долговечен. Бывают случаи, когда у потребителей возникают проблемы с настройкой 2-тарифного учета электроэнергии. В этом случае на помощь приходят специалисты энергоснабжающих организаций.

Виды стяжки для пола

Устройство основных видов стяжек

Различают несколько видов стяжек для пола:

1. Сухая. Делают насыпной слой из инертного материала (песка, керамзита, перлита), сверху укладывают листы фанеры, ДСП, ДВП, гипсоволокнистые плиты и т. д. Конструкция служит основанием для напольного покрытия.
2. Полусухая. Используют жесткий полусухой цементно-песчаный раствор с добавлением фиброволокна или других пластификаторов. Смесь укладывают, выравнивают правилом и дают затвердеть. Можно произвести шлифовку верхнего слоя с помощью шлифовальной машины.
3. Мокрая. Осуществляется заливка цементно-песчаной смеси или самовыравнивающихся полимерных составов в опалубку или непосредственно на пол помещения. Срок твердения стяжки составляет 28 дней. Во избежание растрескивания поверхности, необходимо ежедневно увлажнять бетон или накрыть основание полиэтиленовой пленкой до набора прочности. Заливка раствора может привести протеканию цементного раствора сквозь стыки плит перекрытия.

Как построить вольер для собаки на участке своими руками

Лучшие трехтарифные счетчики электроэнергии

Трехтарифная модель оснащена более сложным программным обеспечением. Сутки делятся на три зоны: дневная, ночная и пиковая. Покупая такой счетчик, вы сможете существенно сэкономить семейный бюджет по статье расходов на коммунальные услуги. Нами было протестировано 20 моделей различной стоимости, среди которых удалось выявить явных победителей, речь о которых и пойдет ниже.

Меркурий – 200.02 (5-60А) LCD

Коммерческий прибор учета электроэнергии Меркурий 200.2 специалисты называют самым быстроокупаемым среди идентичных моделей. При небольшой стоимости, устройство позволяет грамотно распределять потребление электричества в течение суток, при этом не отказывая себе в комфорте проживания. В счетчик встроен PLC-модем, благодаря чему показания можно синхронизировать с автоматизированной системой учета. В памяти устройства сохраняются данные о расходе за несколько предыдущих месяцев, что может помочь в спорных ситуациях.

Достоинства

• Длительный срок службы;
• Цифровой интерфейс;
• Управление нагрузкой через УЗО;
• Наличие защиты от хищения энергии;
• Сохранение в памяти предыдущих месячных показателей.

Недостатки

• Большие габаритные размеры;
• Отсутствие подсветки дисплея.

Устройство от компании Инкотекс хоть и является хорошим электросчетчиком, но все же не считывает реактивную энергию. Однако покупатели ценят его за простоту и возможность прямого, самостоятельного подключения.

CE102M-S7 Энергомера (5-60А) (1 фаза)

Однофазный многотарифный счетчик устанавливается непосредственно на щиток. С его помощью можно измерить активное потребление электроэнергии в цепях переменного тока. Организация учета производится по четырем тарифам, вся накопленная информация передается через оптический интерфейс. Устройство позволяет считывать показатели даже при отсутствии напряжения в сети. В качестве датчика здесь используется шунт, что позволяет снизить вероятность хищения электроэнергии благодаря встроенному магниту. Счетчик особо устойчив к климатическим и механическим воздействиям.

Достоинства

• Подсветка ЖК дисплея (в зависимости от модификации);
• Длительная гарантия от производителя;
• Высокая устойчивость к любому роду воздействий;
• Надежность;
• Простота эксплуатации;
• Можно вести учет в нескольких направлениях;
• Низкая стоимость.

Недостатки

Качество сборки.

Большинство пользователей высоко оценили данный прибор, хотя и встречаются отзывы о низком качестве сборки и малом количестве сервисных центров.

Нева MT 324 AOS26 5(60)А

Данная модель средней ценовой категории имеет неплохое функциональное оснащение. Механизм счетчика достаточно прост, каждая фаза дополнена световым индикатором. Производитель предусмотрел защиту от влаги, пыли и магнитного поля высокой силы, прочность корпуса также не вызывает сомнений. Судя по результатам проводимых испытаний, устройство отлично выдерживает механические воздействия любого типа.

Производитель дает 5-летнюю гарантию на свое устройство, общий срок службы составляет 30 лет. Монтаж электросчетчика осуществляется с помощью дин-рейки, что обеспечивает надежность крепления к любой вертикальной поверхности.

Достоинства

• Высокое качество сборки;
• Длительная гарантия;
• Устойчивость к механическим воздействиям;
• Работает в широком температурном диапазоне;
• Надежное крепление.

Недостатки

Ограниченная сфера применения.

Устройство отлично справляется с поставленными перед ним задачами. Оно немного дороже предыдущей модели, но качество сборки здесь заметно выше. Прибор подойдет для установки в квартире и любом, даже неотапливаемом помещении.

Обслуживание трёхфазных электросчётчиков в процессе эксплуатации

Обслуживание приборов учёта электроэнергии возлагается на управляющие компании. Подобная работа заключается в проверке фазировки, удалении пыли с поверхности, периодических ревизиях. Если электросчётчик установлен внутри частного дома, то вся ответственность за него возлагается на владельца. Он обязан следить за исправным состоянием прибора, сохранностью пломбы. Если возникает подозрение на слабый контакт в клеммнике электросчётчика (провод греется), владелец обязан незамедлительно отключить подачу питания с вводного автомата и сообщить об аварийной ситуации в УК. Если аварийная служба не имеет возможности приехать незамедлительно, нужно сообщить диспетчеру о самостоятельном ремонте. Об этом в журнале делается запись. Это необходимо для того, чтобы для владельца не было последствий по причине сорванной пломбы.

Ревизионные работы в подъездных щитах производятся управляющей компаниейФОТО: podklyuchenie-elektrichestva.ru

Какие обстоятельства могут вынуждать выбирать новый электрический счётчик?

Электрические счетчики относятся к приборам с весьма значительным сроком эксплуатации. Они способны верно служить десятки лет. Тем не менее, рано или поздно приходит момент, когда этот прибор учета потребления энергии требует замены.

Сразу сделаем оговорку. К сожалению, существующее законодательство не дает совершенно ясного представления, на кого же должна быть возложена материальная сторона замены электросчетчика в квартире многоэтажного дома. Существует множество толкований, с различными проявлениями юридической казуистики. Предлагается на рассмотрение немало случаев, когда обязанность приобретения возлагалась или на жильцов, или на управляющую компанию, или на поставщика электроэнергии. Иногда эти вопросы регулируются местными законодательными актами, специально оговариваются в договорах или иных документах. Во всяком случае, прежде чем приобретать счетчик самостоятельно, разумно будет уточнить этот вопрос непосредственно на месте.

Прежде чем самостоятельно приобретать электрический счетчик, будет разумно уточнить – а на кого возлагается эта обязанность в конкретных условиях, по существующим договорам?

Наша публикация же не об этом. Речь ниже пойдет о тех случаях, когда приобретение прибора учета требуется хозяевам квартиры.

Итак, в каких случаях может потребоваться замена электрического счетчика?

Каким бы надежным и точным ни казался прибор учета, и как бы он ни устраивал хозяев, его придется заменить на новый, если закончился установленный производителем срок его эксплуатации. Сроки эти немалые – доходят до тридцати лет и более, но все же рано или поздно заканчиваются. Обычно дата изготовления указывается и в паспорте, и на корпусе электросчётчика.

Счетчик может казаться совершенно исправным, но если срок его эксплуатации превысил допустимую норму, прибор подлежит замене

• Счетчик вышел из строя – естественно, требуется немедленная замена. Правда, если не истек гарантийный срок на прибор, должна производиться замена на исправный, или затраты на приобретение нового должны быть возмещены.
• На счетчике по тем или иным причинам появились механические повреждения корпуса или стекла, следы взлома или иных вандальных действий. Разбирательства по причинам, скорее всего, не избежать, но замену придется делать однозначно.
• Превышен более чем на два года межпроверочный интервал, установленный производителем или местной компанией – поставщиком энергии. Даже если счетчик не дает никаких оснований сомневаться в правильности показаний, его, скорее всего, заставят заменить.

Никогда не стоит забывать о сроках обязательных проверок приборов учета. Их несоблюдение тоже может стать причиной обязательной замены счётчика.

• Технические характеристики прибора престали удовлетворять или современным требованиям, или реальным условиям использования. Например, из эксплуатации полностью выводятся приборы с классом точности 2.5 и хуже. Согласно действующему законодательству, замена в обязательном порядке проводится при плановых проверках – до истечения межпроверочного интервала допускается пользоваться старыми. Другой вариант несоответствия характеристик – показатели старого счетчика по допустимому току перестают устраивать хозяев в связи с возросшей нагрузкой.
• Хозяева желают перейти на систему дифференцированного учёта потребления энергии и, соответственно, установить счетчик с такими функциями.
• Возможна и плановая общая замена всех приборов учета во сем многоквартирном доме. Правда, в этом случае все расходы, по всей видимости, будет нести или управляющая компания, или поставщик энергии. Да и возможности самостоятельного выбора счётчика, скорее всего, хозяевам предоставляться не будет.

Преимущества прибора

Достоинства модели в следующих качествах:

• надёжной конструктивной защите от фальсификации данных;
• учёте данных по нескольким тарифам (в зависимости от исполнения);
• многофункциональных возможностях;
• высокой точности учёта данных;
• доступной цене;
• большом выборе модификаций, с возможностью выбора подходящей в зависимости от предполагаемых условий работы – доступности функции удалённой передачи информации и подключения к централизованной контролирующей сети;
• простоте монтажа и подсоединения;
• удобстве снятия показаний;
• возможности индивидуальной настройки на предельные характеристики сети.

Устройство и принцип работы

Принцип учёта предполагает фиксацию поступающих импульсов с последующим их преобразованием в информацию, обрабатываемую аналогово-цифровым модулем и отображаемую жидкокристаллическим дисплеем или механическим счётным устройством. В зависимости от исполнения и комплектации, данные передаются на удалённый компьютер посредством модема, сохраняясь во внутренней памяти электросчётчика.

Аппарат выполнен из следующих деталей:

• составного корпуса;
• электронного блока, включающего измерительные и фиксирующие устройства, плату памяти, жидкокристаллический дисплей;
• механического счётного блока (для исполнения АМ);
• узла подсоединения контактов, закрытого съёмной крышкой.

История разработки

При создании электрических счетчиков «Меркурий» компания «Инатекс» учитывала прежде всего опыт других производителей. Основными целями разработки стали получение прибора учета:

• надежного;

• с современной элементной базой;

• невысокой стоимости;

• с развитым функционалом.

В результате специалистами компании был создан счетчик, до нынешнего времени не имеющий на рынке России аналогов. Отзывы ПУ этой марки от потребителей на самом деле заслужили в основном только хорошие.

При изготовлении ПУ «Меркурий» используются комплектующие от таких производителей, как, к примеру, Holtek, Texas Instruments, STMicroelectronics. Блок питания этих счетчиков не содержит высоковольтных импульсных элементов, что повышает их надежность и делает недорогими. Параметры эти приборы измеряют по принципу цифровой обработки сигнала. Функционал же их наращивается за счет ПО, а не аппаратной части. Все это, безусловно, благотворно сказывается в том числе и на эксплуатационных характеристиках приборов.

Максимальный и номинальный (базовый) ток электросчетчика

Мы уже определились однофазный или трехфазный электросчетчик для квартиры, дома нам нужен, далее необходимо выбрать электросчетчик по максимальному току, т.е. по нашей максимальной нагрузке(сумме мощностей всех электроприборов, в этом, безусловно, нам в первую очередь поможет проект электроснабжения, где на однолинейной схеме на вводном автомате будет указан его максимальный ток. Если вы просто меняете старый электросчетчик для квартиры, дома на новый, то достаточно посмотреть максимальный ток на самом автомате в электрощите, либо на панели старого электросчетчика, и выбрать электросчетчик для квартиры, дома с током выше, чем у автомата, т.е. если у вас вводной автомат рассчитан на 32 А, то электросчетчик необходимо выбрать не ниже 40 А. В качестве примера, на фото показан электросчетчик для квартиры, через который не должно “протекать” более 60А.

Первое значение тока 5А и 10А – это номинальный ток электросчетчика для квартиры. Второе значение 60А и 100А – это максимальный ток. В этих пределах, электросчетчик для квартиры, дома будет считать верно, с заявленной погрешностью (классом точности). Если рабочий ток будет больше максимального, то скорее всего ваш электросчетчик для квартиры сгорит, если же меньше 5А и 10А, то у электросчетчика будет погрешность больше заявленной, возможно в вашу пользу, а может и наоборот, будет завышать показания.

Класс точности электросчетчика

Необходимо определиться, какой класс точности (максимальная погрешность, выраженная в процентах) будет у нашего электросчетчика для квартиры, дома, чем класс точности электросчетчика меньше, тем точнее будет считать электросчетчик. Погрешность может быть, как в вашу пользу (недоучет), так и наоборот – электросчетчик для квартиры может завышать показания (переучет).

Здесь все просто, если вы покупаете электросчетчик для квартиры, дома, дачи или гаража, то согласно требований учета электроэнергии, класс точности электросчетчика должен быть не больше 2 (для населения, и приравненных к ним категорий,например, таких как ГСК), если вы приобретаете электросчетчик для коммерческих целей (предприятие,магазин, автосервис и т.д.), то здесь требования в части законодательства жестче, электросчетчик нужен с классом точности не больше 1. Выпускают электросчетчики с классом точности 0.2, 0.5, 1 и 2, хотя еще могут встречаться (старый жилой фонд) с классом точности 2,5, но по законодательству, их давно пора заменить на более высокий класс точности. Чем выше класс точности электросчетчика для квартиры, дома, тем выше его цена. Класс точности электросчетчика, согласно ГОСТу, указывается на панели электросчетчика в кружочке.

Как рассчитать погонный метр кухни

Разновидности счётчика

Выпускается 4 базовых исполнения модели:

• АМ – исполнение прямого подключения с механическим табло для активной составляющей электроэнергии. Представлен в единственной модификации 01 с величиной рабочего (предельного) электротока соответственно 5 (60) А, учитывает данные по одному тарифу. На табло 5 разрядов указывают целое значение показателя, один – дробное;
• АМш – вариант изделия, отличающийся от предыдущей модели классом точности. Всё 6 цифр на табло определяют целое число киловатт-часов. Производится в двух модификациях 01ш и 02ш, различающихся токовыми параметрами;
• АТ-01 – аппарат, снабжённый жидкокристаллическим табло, тарификатором, разделяющим показатели по 4-м тарифным планам. Токовые параметры – 5 (60) А;
• АRT-01(2)ш – модификация с аналогичными характеристиками по электротоку, в дополнение к тарификатору снабжённая электронной пломбой, позволяющая разделять учитываемые показатели электроэнергии на активную и реактивную составляющие.

Изготовитель предлагает возможность комплектации моделей согласно договору с заказчиком.
