Как правильно подключить реле давления к насосу «Малыш»

Зааненские козы: фото, видео, описание, разведение, содержание

Технические характеристики и особенности моделей

В линейке насосов этой марки есть несколько моделей с верхним и нижним всасыванием. Все они используются для забора воды из колодца или неглубокой скважины, а также из открытых водоемов, и подачи её в горизонтальном направлении на расстояние до 100-150 метров. Что делает их удобными как для водоснабжения дома (см. Насосы для водоснабжения для дома: как выбрать), так и для полива приусадебного участка.

Условные обозначения

Изучая насос перед покупкой, следует обращать внимание на маркировку и уметь расшифровывать цифро-буквенные обозначения. Как это сделать, расскажем на примере устройства БВ 0,12-40 Малыш-К (п) Iкл:

Как это сделать, расскажем на примере устройства БВ 0,12-40 Малыш-К (п) Iкл:

• БВ – бытовой вибрационный;
• 0,12 – номинальная подача в литрах в секунду;
• 40 – напор в метрах при номинальной подаче;
• Малыш-К – наименование, в котором литера К указывает на наличие встроенной термозащиты;

Модели в пластиковом и алюминиевом корпусе

Iкл – первый класс защиты от поражения током. Отсутствие такого обозначения указывает на второй класс.

Базовая модель Малыш

Это самая простая модификация с нижним водозабором, предназначенная для работы в источнике диаметром не менее 100 мм. В ней нет ни фильтра, ни защиты от перегрева, ни реле давления. Но все это можно приобрести и установить отдельно, как и шланг диаметром 18-22 мм для подачи перекачиваемой воды потребителю.

Глубинный насос Малыш характеристики имеет следующие:

Малыш-М

По своим параметрам этот агрегат не отличается от базовой модели, отличие заключается в верхнем расположении водозаборного клапана. Производительность насоса Малыш-М такая же, как у Малыша.

Верхнее расположение всасывающих отверстий

Малыш-3

Диаметр насоса Малыш-3 позволяет использовать его в более узких скважинах – от 80 мм. Это более компактная версия базовой модели, номинальная мощность которой снижена до 165 Вт, а напор до 20 м. Она идеально подходит для установки в источниках с небольшим дебитом.

В комплект входит сетевой водозащищенный кабель длиной 30 метров.

Малыш-К

Это самая совершенная модификация со встроенной термозащитой и нижним водозабором. Автоматика предохраняет устройство от перегрева, вовремя отключая его от сети при повышении температуры двигателя. В отличие от других устройств, перемотка насоса Малыш-К в результате сгорания обмотки не потребуется.

Назначение и устройство

Чтобы в системе водоснабжения частного дома поддерживалось постоянное давление, необходимы два устройства — гидроаккумулятор и реле давления. Оба эти устройства через трубопровод подключаются к насосу — реле давления находится посредине между насосом и гидроаккумулятором. Чаще всего оно находится в непосредственной близости от этой емкости, но некоторые модели могут устанавливаться на корпус насоса (даже погружного). Давайте разберемся в назначении этих устройств и в том, как работает система.

Одна из схем подключения насоса

Гидроаккумулятор — емкость, разделенная эластичной грушей или мембраной на две половины. В одной находится под некоторым давлением воздух, во вторую закачивается вода. Давление воды в гидроаккумуляторе и количество воды, которую туда можно закачать, регулируется количеством накачанного воздуха. Чем воздуха больше, тем выше давление поддерживается в системе. Но в то же время а воды в емкость удается закачать меньше. Обычно удается в емкость закачать не более половины объема. То есть в гидроаккумулятор объемом 100 литров получится закачать не более 40-50 литров.

Для нормальной работы бытовой техники требуется диапазон 1,4 атм — 2,8 атм. Чтобы его поддерживать такие рамки и требуется реле давления. Оно имеет два предела срабатывания — верхний и нижний. При достижении нижнего предела реле запускает насос, он накачивает воду в гидроаккумулятор, в нем (и в система) при этом повышается давление. Когда давление в системе достигает верхнего предела, реле отключает насос.

В схеме с гирдроаккумулятором какое-то время вода расходуется из емкости. Когда вытечет достаточное количество для того, чтобы давление упало до нижнего порога срабатывания, включится насос. Так и работает эта система.

Устройство реле давления

Этот прибор состоит из двух частей — электрической и гидравлической. Электрическая часть — это группа контактов, которая замыкается и размыкается включая/выключая насос. Гидравлическая часть — мембрана, которая оказывает давление на металлическое основание и пружины (большая и малая) с помощью которых давление включения/выключения насоса можно изменять.

Устройство реле давления воды

Выпуск гидравлической части находится на тыльной стороне реле. Это может быть выпуск с наружной резьбой или с гайкой по типу американки. Второй вариант более удобен при установке — в первом случае надо или искать переходник с накидной гайкой подходящего размера или крутить сам прибор, накручивая его на резьбу, а это не всегда возможно.

Входы электрической части тоже находятся на тыльной стороне корпуса, а сама клеммная колодка, куда подключают провода, спрятана под крышкой.

Виды и разновидности

Реле давления воды бывают двух типов: механические и электронные. Механические гораздо дешевле и предпочитают обычно их, а электронные в основном привозят под заказ.

Разница в ценах в разных магазинах бывает более чем существенной. Хотя, как обычно, покупая дешевые экземпляры, есть риск нарваться на подделку.

1 Описание датчика и насосной системы

Датчик давления воды – электрический прибор, обеспечивающий регулировку давления в гидроаккумуляторе для насосной станции. Также оно следит за напором жидкости в трубопроводе и включает, либо отключает подачу воды в бак гидроаккумулятора.

Происходит это благодаря замыканию проводов. Превышение допустимого порога размыкает контакты и реле отключает насос. Падение ниже установленного уровня замыкает контакт устройства, включая подачу воды. Вручную настроить можно как верхний, так и нижний пороги.

Основные понятия реле давления для системы с гидроаккумулятором:

• Рвкл – нижний порог давления, включение питания, в стандартных настройках равен 1.5 бар. Контакты соединяются, и подключаемый к реле насос начинает закачивать воду;
• Рвыкл – верхний порог давления, выключение питания реле, лучше устанавливать на 2.5-3 бара. Цепь разъединяется, и автоматический сигнал прекращает работу насосов;
• дельта Р (ДР) – показатель разницы давления между нижним и верхним порогами;
• максимальное давление – как правило, не превышает 5 бар. Это значение отображено в характеристиках устройства регулирования для систем водоснабжения и не изменяется. Превышение приводит к поломке оборудования или сокращению гарантийного эксплуатационного срока.

Главным элементом реле давления для гидроаккумулятора является мембрана, реагирующая на давление воды. Она изгибается в зависимости от напора и сообщает механизму о том, насколько поднимается или опускается давление воды в насосной станции. Изгиб переключает контакты внутри реле. Противодействует натиску воды специальная пружина (которая затягивается для регулировки). Пружина поменьше определяет дифференциал, то есть разницу между нижним и верхним порогом давления.

Гидроаккумулятор и реле давления образуют надёжную систему по обеспечению водоснабжения любых помещений, хозяйственных построек, полей и другого. Автоматика для насоса также необходимая часть – благодаря ей становится максимально просто контролировать сбор воды и быстро накачивать жидкость в бак и в трубы.

Всегда можно подсоединить дополнительный гидроаккумулятор, а также реле, автоматику, датчики и насосы.

1.1
Регулировка реле давления для гидроаккумулятора

Прежде чем присоединять оборудование к баку, следует проверить работоспособность реле и отрегулировать его. Снимать показания рекомендуется механическим манометром. Он более точек и менее подвержен внутренним поломкам, из-за которых его показания могут не соответствовать действительности.

Далее будет следовать инструкция, как правильно настроить реле давления. В первую очередь, необходимо ознакомиться с паспортом устройства, насоса и бака гидроаккумулятора, чтобы выяснить пределы давления для этих элементов насосной станции. Целесообразней всего при покупке заранее ознакомиться с данными параметрами и подстроить их друг под друга.

1. Открыть потребление воды (кран, шланг, вентиль), чтобы благодаря манометру увидеть давление, при котором срабатывает реле и включается насос. Обычно это 1.5-1 бар.
2. Потребление воды отключается, чтобы поднять давление в системе (в баке гидроаккумулятора). Манометром фиксируется предел, при котором реле отключает насос. Обычно это 2.5-3 бара.
3. Отрегулировать гайку, присоединённую к большой пружине. Она определяет значение, при котором включается насос. Чтобы увеличить порог включения надо затянуть гайку по часовой стрелке, чтобы уменьшить – ослабить (против часовой стрелки). Повторять предыдущие пункты до момента, когда давление включения не будет соответствовать желаемому.
4. Регулировка датчика выключения происходить гайкой на малой пружине. Она отвечает за разницу между двумя порогами и принцип настройки такой же: чтобы повысить разницу (и увеличить давление выключения) – затянуть гайку, чтобы уменьшить – ослабить.
5. Не рекомендуется за один раз делать поворот гайки более чем на 360 градусов, поскольку они очень чувствительные.

1.2
Как настроить реле давления на насосной станции? (видео)

Принцип действия и разновидности

При пользовании водопроводом изменяется уровень жидкости в источнике, скорость потока и давление. Кроме того, вода может просто пропасть. На все эти параметры реагирует автоматическая система.

Принцип действия.

На погружных насосах производители могут устанавливать некоторые элементы автоматики, их требуется дополнить отдельными узлами и гидроаккумулятором. Совершенные модели оборудованы модульным блоком, объединяющим все приборы.

Такие поверхностные аппараты, как насосные станции, имеют модульную комплектацию. Все элементы настроены и установлены на общем каркасе. Это удобный вариант – не приходится сооружать цепочку из приборов автоматического управления.

Регулировка реле

При покупке реле настроено на определенный режим коммутации, стандартные значения 1,4 и 2,8 атм., то есть при 2,8 атм. насос будет отключен и включится, если давление будет меньше 1,4 атм. Обычно, при установке в систему прибора, нужен подбор порога срабатывания — для этого необходимо знать, какой напор дает насос в скважине.

Если давление скважинного насоса 2 атм., а в реле осталось стандартное значение 2,8 атм., то насос никогда не отключится (он физически не может создать напор, достигающий порог срабатывания) и после интенсивной работы отправится на вечный покой. Менее трагична ситуация, когда насос может выдавать напор 5 атм., а реле отключает его при 2,8 атм. В этом случае система работает неэффективно и желательно установить устройство, соответствующее напору скважинного водяного насоса.

Для замеров при регулировке реле необходим манометр, работа состоит из следующих этапов.

• Из системы начинают сливать воду, и на манометре фиксируют давление включения насоса.
• Краны закрывают и записывают показания манометра, при которых насос отключается.
• Регулируют прибор большим винтом, периодически включая и отключая воду, пока не получают нужное значение нижнего давления.
• Затем переходят к регулировке диапазона, задающего верхнее давление, малым винтом. Воду также периодически включают и отключают до получения необходимого значения.

Автоматика и подключение скважинного насоса «Малыш»

Особое место среди множества моделей погружных насосов занимает «Малыш». С ним знакомы практически все дачники и жители загородных домов, пользующиеся скважинами. Даже если впоследствии приобретался более мощный агрегат, то раскачка скважины производилась именно вибрационным «Малышом».

Для долговечной эксплуатации насосов «Малыша» крайне необходим гидроаккумулятор

Прежде чем разбираться, какая нужна автоматика для насоса «Малыш», стоит рассмотреть его технические характеристики:

• производительность насоса –430 л/мин. (без подъема);
• подъем на высоту до 40 м;
• мощность двигателя – 250 Вт.

Забор воды может быть верхним и нижним, что зависит от модели. При верхнем положении всасывания двигатель лучше охлаждается, так как в ходе работы полностью находится в воде. Также не происходит ненужного всасывания ила или других нежелательных частиц со дна скважины.

Что касается автоматики для вибрационного насоса, в том числе и для «Малыша», то подойдут самые стандартные модели. Большая часть насосов «Малыш» имеет встроенную защиту от перегрева, который может возникнуть при перепаде напряжения или работе насухую. Необходимо дополнительно приобрести только командное реле. Относительно применения гидроаккумулятора ситуация следующая: данному агрегату для поддержания долговечности эксплуатации он крайне необходим. Стоит подключить к системе мембранный бак емкостью 25-50 литров, именно такой объем оптимален при мощности насоса «Малыш».

Для вибрационных насосов «Малыша» подходят стандартные модели автоматики

Силиконовый

Регулирующая автоматика для погружного насоса

Система автоматики, регулирующая работу насоса, состоит из нескольких элементов. Основным является реле управления, которое дополняется электрической частью. В зависимости от особенностей комплектации различают два принципа работы устройств.

Регулирующая автоматика для погружного насоса состоит из реле управления и электрической части.

Регулирование давления воды в трубопроводе. Действует в том случае, когда вода подается из скважины и система имеет гидробак. После первого подъема она заполняет емкость, далее подается в систему дома. Автоматика, работающая по такой схеме, имеет датчик с электродами.

Некоторые агрегаты (чаще предназначенные для колодцев) для контроля над количеством воды оснащаются специальными поплавками. Следует заметить, что цена погружных насосов для колодцев с автоматикой подобного типа довольно большая, однако устройства пользуются спросом. Независимо от способа контроля над наполнением гидроаккумулятора, все емкости имеют аварийный слив, который в случае необходимости снизит давление в баке. К положительной характеристике работы именно такой системы регулирования стоит отнести стабильную работу насоса, обеспеченную постоянной гидравликой.

Контроль уровня. Осуществляется при помощи команд. На реле устанавливается определенное давление, насос включается и выключается в зависимости от его изменения. Подобная схема активно применяется на частных участках, она также предполагает наличие мембранного бака. В качестве положительных характеристик такой схемы следует отметить относительную несложность монтажа и невысокую цену автоматики. Идеальную картину немного портят неточность показаний и небольшой срок эксплуатации в системе с вибронасосами.

Обратите внимание!  При использовании схемы контроля уровня давления реле может быть установлено в силовую цепь насоса.

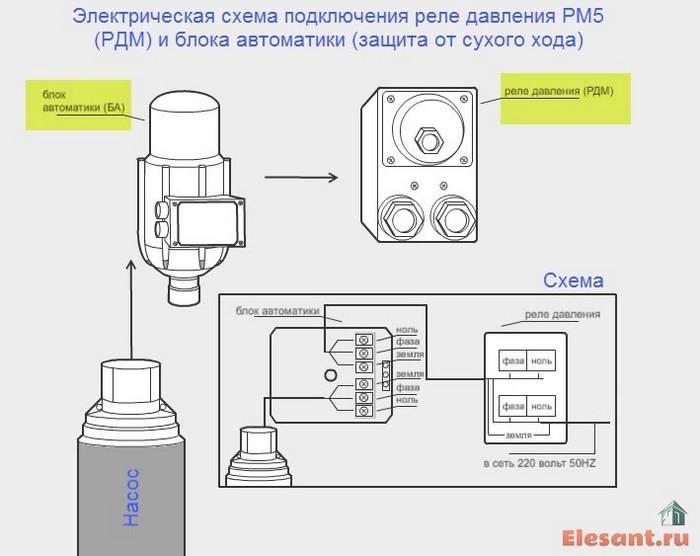

Реле давления может устанавливаться в силовую цепь насоса

Обзор популярных моделей

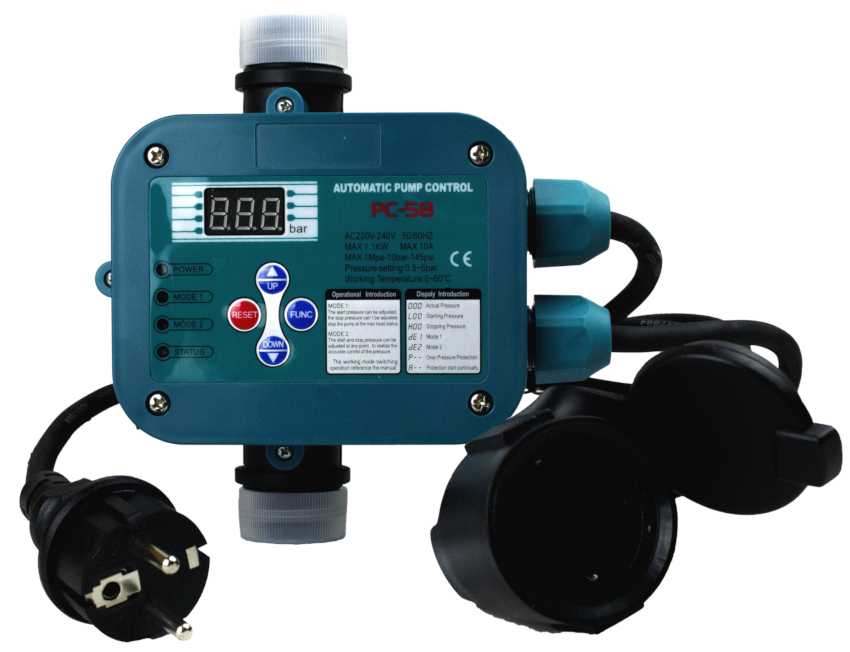

Реле давления бывают двух видов: механические и электронные, последние намного дороже и редко применяются. На рынке представлен широкий ассортимент приборов от отечественного и зарубежного производителя, облегчающий выбор необходимой модели.

РДМ-5 Джилекс (15 у. е.) — наиболее популярная качественная модель от отечественного производителя.

Характеристики

• диапазон: 1,0 — 4,6 атм.;
• минимальный перепад: 1 атм.;
• рабочий ток: максимум 10 А.;
• класс защиты: IP 44;
• заводские настройки: 1,4 атм. и 2,8 атм.

Genebre 3781 1/4″ (10 у.е.) — бюджетная модель испанского производства.

Характеристики

• материал корпуса: пластик;
• давление: верхнее 10 атм.;
• соединение: резьбовое 1.4дюйма;
• вес: 0,4 кг.

Italtecnica PM/5-3W (13 у.е.) — недорогое устройство итальянского производителя со встроенным манометром.

Характеристики

• максимальный ток: 12А;
• рабочее давление: максимум 5 атм.;
• нижнее: диапазон регулировки 1 — 2,5 атм.;
• верхнее: диапазон 1,8 — 4,5 атм.

Реле давления — важнейший элемент в системе водозабора, обеспечивающий автоматическое индивидуальное водоснабжение дома. Оно размещается рядом с гидроаккумулятором, режим работы задается посредством регулировочных винтов внутри корпуса.

При организации автономного водоснабжения в частном доме для подъема воды используют насосное оборудование. Чтобы подача воды была стабильной, необходимо подбирать его правильно, так как каждый вид обладает своими техническими характеристиками и особенностями.

Для эффективной и безаварийной работы насоса и всей системы водоснабжения необходимо приобрести и установить комплект автоматики для насоса , учитывая характеристики колодца или скважины, уровень воды и ее предполагаемый расход.

Вибрационный насос выбирают, когда количество потраченной за сутки воды не превышает 1 кубометра. Он недорого стоит, при эксплуатации и обслуживании не создает проблем, ремонт его прост. Но если воды потребляется от 1 до 4 кубометров или воды находится на расстоянии 50 м – лучше приобрести центробежную модель.

Обычно в комплект входят:

• рабочее реле, которое отвечает за подачу и блокировку напряжения на насосе в момент опустошения или заполнения системы; устройство может быть сразу настроено на заводе, допускается и самостоятельная настройка для конкретных условий:
• коллектор, подающий и распределяющий воду по всем точкам потребления;
• манометр для проведения замеров давления.

Производители предлагают готовые насосные станции, адаптированные под определенные требования, но самостоятельно собранная система будет работать наиболее эффективно. Система также оснащается датчиком, блокирующим ее работу во время сухого хода: он отключает двигатель от питания.

Обеспечивают безопасность работы оборудования датчики защиты от перегрузки и целостности магистрального трубопровода, а также регулятор мощности.

Автоматика для скважины своими руками или с помощью профессионалов

Общий принцип действия автоматики ↑

Несмотря на разницу в цене и функционале, современные автоматические блоки работают по одной и той же схеме – различные датчики отслеживают уровень давления и корректируют его по мере необходимости.

Наглядным примером может послужить принцип действия простейшего реле давления:

• Прибор устанавливается на две позиции – максимальное и минимальное давление в системе – и подключается к гидроаккумулятору.
• Мембрана гидроаккумулятора реагирует на количество воды, то есть на уровень давления.
• При достижении минимально допустимого уровня включается реле, которое запускает насос.
• Насос прекращает работу, когда срабатывает верхний датчик.

Более продвинутые системы, функционирующие без гидроаккумулятора, могут быть оснащены дополнительными опциями, но главный принцип работы автоматики для скважинного насоса остается неизменным.

Виды автоматики для скважинных насосов ↑

Первое поколение ↑

К первому (простейшему) поколению автоматики относят следующие приборы:

• Реле давления;
• Гидроаккумулятор;
• Датчики-блокираторы сухого хода;
• Выключатели-поплавки.

О реле давления было сказано выше. Поплавковые выключатели реагируют на критическое понижение уровня жидкости, отключая насос. Датчики сухого хода предотвращают перегрев насоса – если в камере отсутствует вода, система перестает функционировать. Как правило, подобная схема используется в поверхностных моделях.

Простейшую автоматику для скважинного насоса можно легко установить своими руками. Система подойдет также для дренажного оборудования.

Второе поколение ↑

Блоки-автоматы второго поколения представляют собой более серьезные механизмы. Здесь используется электронный контролирующий блок и несколько чувствительных датчиков, закрепленных в разных местах трубопровода и насосной станции. Сигналы с датчиков поступают на микросхему, которая ведет полный контроль за работой системы водоснабжения.

Электронный «сторож» в режиме реального времени реагирует на любые отхождения от нормы. Кроме того, он может быть оснащен дополнительными функциями:

• Температурный контроль;
• Аварийное отключение системы;
• Проверка уровня жидкости;
• Блокиратор сухого хода.

Важно! Большим минусом такой схемы автоматики для скважинных насосов является необходимость тонкой настройки, склонность к поломкам и довольно высокая цена

Третье поколение ↑

Важно! Если у вас нет опыта в водоснабжении, своими руками автоматику для скважины установить не получится. Только специалист может определить, по какому алгоритму лучше программировать систему

Автоматический блок своими руками ↑

Изготовленная своими руками автоматика для скважинного насоса зачастую обходится дешевле заводского комплекта оборудования. При покупке узлов по отдельности всегда можно подобрать оптимальный вариант для приобретенной модели насоса, не переплачивая за ненужные дополнительные опции.

Важно! Такая самодеятельность требует определенного уровня знаний. Если вы не можете назвать себя специалистом, лучше приобрести насосное оборудование с предустановленной автоматикой

Основные схемы сборки ↑

Среди схем автоматики для скважинных насосов хорошо зарекомендовали себя следующие виды:

Все узлы автоматики собираются в одном месте. При этом гидроаккумулятор может находиться на поверхности, а вода для него подводится по трубе или гибкой подводке. Схема подходит как для поверхностных, так и для глубинных насосов.

Контролирующий блок на гидроаккумуляторе

При таком размещении рекомендуется соединять коллектор системы с подающей трубой насоса. Получается распределенная станция – агрегат находится в скважине, а блок управления с гидроаккумулятором установлен в доме или подсобном помещении.

Распределенная насосная станция

Блок автоматики находится возле коллектора холодной воды, поддерживая в нем постоянный уровень давления. Напорный трубопровод отходит от самого насоса. При такой схеме лучше использовать поверхностные модели.

Советы по установке ↑

Чтобы автоматическое оборудование служило вам верой и правдой, необходимо заранее позаботиться о правильном месте его установки:

• Помещение должно круглогодично отапливаться.
• Чем ближе к скважине находится выносной блок, тем лучше. Идеальный вариант – оборудовать небольшую бойлерную возле кессона.
• Чтобы избежать потерь давления, устанавливайте насосную станцию в непосредственной близости от коллектора.
• Если оборудование будет находиться в доме, проведите качественную звукоизоляцию помещения.

Колодезный насос с автоматикой: особенности функционирования, подключение

Существует ли различие между скважинными и колодезными насосами? Да, но точнее будет говорить, что для выкачки воды из колодца применяются насосы с определенными техническими характеристиками. Это моноблочные центробежные устройства, где двигатель, водозаборные элементы и патрубок находятся в одном корпусе.

Колодезный насос устанавливается на глубине не более 25 м. Он имеет довольно низкую производительность. Насос для колодца с автоматикой следует располагать так, чтобы он не дрейфовал по водяному пласту. Необходимо также исключить вибрации агрегата, так как они будут поднимать со дна всевозможные нежелательные частицы.

Следует отметить, что защита от попадания и налипания на лопатки колеса твердых частиц в колодезных насосах слабая. Поэтому при перекачивании загрязненной воды они быстро теряют номинальную производительность.

Колодезные насосы, то есть центробежные, отличаются от вибрационных и способом защиты от работы «насухую». Заключается она в следующем: при снижении интенсивности заходящего в насос водяного потока (при попадании воздуха) сила тока электродвигателя устройства тоже уменьшается. На сложившуюся ситуацию реагирует датчик, подавая сигнал об отключении агрегата.

Подключение погружного насоса для колодца выполняется по такой же схеме как и скважинного.

Схема подключения погружного насоса для колодца практически такая же, как и скважинного. Отличие только в способе фиксирования: скважинный крепится к оголовку; для колодезного изготавливается металлическая рама, в ней проделывается отверстие, в которое и вставляется трос.
