Правила укладки кабелей. Проведение расчетов

Блок управления

Регулирование системы теплого пола происходит за счет электрического блока. Вы можете включать и выключать нагрев, управлять температурой помещения, а также регулировать на периоды автоматического включения и отключения системы.

Имеется несколько разновидностей панелей управления электрического пола:

• Электро-механический регулятор является самым простым способом управления. В его задачи входит управление нагревом и отключением системы. Руководство регулятором производится вручную. Имеется колесико, подключенное к регулятору, который поддерживает температуру напольного покрытия. По причине несложной конструкции электрорегулятор имеет самую низкую себестоимость и менее подвержен к поломкам.
• Цифровая панель управления функционирует так же, как и предыдущий регулятор. Различие лишь в том, что регулирование проводится не колесиком, а кнопочной или сенсорной панелью. Блок регулирования оборудован электродатчиками, измеряющими температуру воздуха в комнате. Датчики температуры передают данные терморегулятору.
• Программируемый терморегулятор произведен по самым современным технологиям. В наличии имеются несколько датчиков температуры, передающие все показатели контролёру, который поддерживает разную температуру в разных комнатах. Управлять таким терморегулятором можно через сеть Wi-Fi с помощью смартфона или ноутбука. При выходе из дома его можно полностью отключить или включить на необходимую температуру до вашего прихода.

Подключение кабеля к терморегулятору

После укладки всех секций, питающие жилы в самом конце мата следует заглушить и изолировать. Тут все зависит от вашего кабеля.

Например, если у вас двухжильный, у которого в начале один холодный конец и концевая муфта, то в ней жилы соединяются между собой в самом конце.

А если одножильный нагревательный мат, имеющий два холодных конца с каждой стороны, то здесь уже оба этих конца надо подводить и подключать к терморегулятору.

Третий вариант — независимые секции подключенные от проводов питания проложенных по краям сетки. Тут уже нужно изолировать термотрубкой каждый конец по отдельности, не соединяя их между собой.

Далее приступаете к подключению холодного конца нагревательного мата к терморегулятору. Для этого берете медный силовой кабель КГВВнг. Отмеряете и прокладываете его в соседнее помещение к месту установки терморегулятора.

После чего подключаете его к питающим проводам. Для этого зачищаете жилы, одеваете термоусадку и соединяете концы при помощи соединительной гильзы.

После опрессовки, сдвигаете термоусадку и нагреваете ее строительным феном.

Рекомендуется соединительную гильзу холодного конца размещать в непосредственной близости от концевой муфты. То есть, того места где заканчивается нагревательный кабель.

Если возникнут какие-либо проблемы, а они чаще всего происходят именно в местах соединения, вам достаточно будет вскрыть всего лишь одну плитку и не придется разбирать пару квадратных метров в разных концах комнаты.

Срок службы самого нагревательного кабеля больше 50 лет, поэтому все аварии и проблемы возникают именно в этих гильзовых местах соединения.

фазная жила — Lтп

нулевая жила (синего цвета) — Nтп

Как выбрать необходимую мощность теплого пола

Выбор комплекта теплого пола

Перед расчетом мощности необходимо знать, будет ли комната обогреваться только при помощи ЭТП или он будет дополнять основную систему обогрева, создавая дополнительный комфорт. Каждый производитель ЭТП в техническом паспорте своего продукта указывает какую мощность необходимо выбрать в каждом случае.

Для большинства помещений в качестве комфортного ЭТП на основе греющего провода или греющего мата выбирается значение 120-140 Вт/м2. Если ЭТП делается на основе инфракрасной пленки, то комфортное значение составляет 150 Вт/м2.

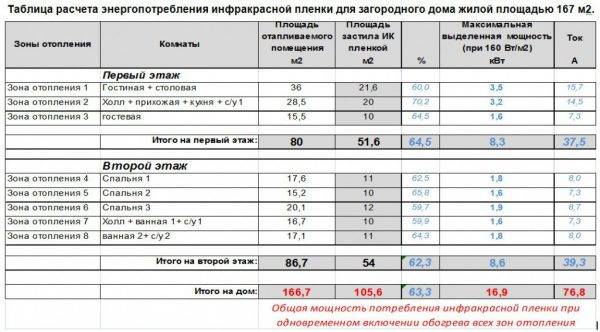

Потребление электроэнергии пленочным теплым полом

Если комната будет обогреваться только за счет ЭТП, то для греющего провода или мата выбирается значение 160-180 Вт/м2, а для инфракрасной пленки мощность должна быть равна 220 Вт/м2.

Если вы используете греющий мат или инфракрасную пленку, то мощность квадратного метра известна заранее и вам просто нужно выбрать подходящий вариант. В случае использования греющего кабеля, мощность будет зависеть от расстояния между его витками. Вам нужно заранее знать площадь и форму обогревающей поверхности, после чего по таблицам в техническом паспорте или инструкции вы определите требуемое расстояние. Обычно оно составляет 10-30 см в зависимости от мощности кабеля.

Таблица расчета мощности нагревательного кабеля

Как сделать стяжку самостоятельно

Теплый пол можно устанавливать без стяжки исключительно на ровную основу, если погрешность в перепадах не превышает 5 мм. В противном случае придется выравнивать пол, заливая бетонным раствором дважды: в начале и конце рабочих этапов.

Для подготовки раствора смешивается цемент с песком (1х3). Далее укладывается стяжка толщиной 3-5 см и не более. Именно от толщины стяжки будет зависеть скорость прогрева напольного покрытия. Сначала заполняются ямки и выбоины на отдельных участках неровного чернового основания. Затем разглаживаются неровности шпателем и с помощью строительного уровня.

На заметку  Если нет возможности сделать стяжку 3 — 5 см устанавливается система теплых полов без стяжки, но из за отсутствия теплоизолятора система будет греть менее эффективно, а потребление эл/энергии  больше т.к. тепло уходит как в верх так и вниз стяжки.

Справка!

Заливать цементным раствором важно на подготовительном этапе. При этом слой раствора не должен закрывать верхнюю часть системы теплого пола

Керамическая плитка укладывается в последнюю очередь и после того, как сверху нагревательных элементов будет уложена стяжка. Перед включением системы теплого пола в работу стяжку нужно тщательно просушивать, как влажный цементный раствор при нагревании приведет к снижению прочности и деформации поверхности. В случае повреждений греющего кабеля вся электрическая система может попросту перегореть и прекратить свое функционирование.

Применение двухпереходного триггера

Особенности внутреннего монтажа

Внутренний монтаж применяют для трубопровода диаметром до 5 см, к которым невозможен прямой доступ. Кабель внутрь трубы проталкивают по всей ее длине. Для этого применяется особый сальниковый узел, включающий в себя 2 втулки, 2 шайбы и резиновые уплотнители. Установка внутри трубы кабеля для обогрева производится с учетом требований безопасности:

• во время ввода необходимо закрыть все острые края и резьбу фитингов;
• категорически запрещено допускать повреждение внешней оболочки кабеля;
• на внешней стороне трубы отмечается место монтажа системы обогрева;
• метраж провода должен совпадать с длиной труб;
• нельзя прокладывать саморегулирующийся кабель через запорную арматуру.

Эффективность нагрева выше при размещении провода внутри трубы. Такой монтаж зачастую применяется, если трубопровод уже введен в эксплуатацию и размещен на большой глубине под землей. Для этого точно измеряется длина нуждающегося в обогреве участка. К кабелю обогрева на случай короткого замыкания следует подключить устройство защитного отключения. Также не рекомендуется размещать греющие элементы внутри труб, которые транспортируют питьевую воду.

Расположение кабеля внутри трубы предполагает установку УЗО для аварийного отключения питания

Плёночный, кабельный или стержневой теплый пол: что выбрать

Выбор нагревательного кабеля для теплого пола основывается на таких рабочих параметрах как экономичность, удобство эксплуатации, эффективность и стоимость реализации такого проекта. В каждом из перечисленных случаев работа системы основана на использовании нагревающих проводов, которые способны преобразовать электрическую энергию в тепловую. При этом терморегулятор сможет регулировать объём вырабатываемого тепла, обеспечивая комфортные условия для пользователя.

Кабельный теплый пол: маты или провод

Выбор кабеля для теплого пола основан на нескольких базовых преимуществах подобных систем:

• срок службы проводов существенно выше в сравнении с водяными системами;
• экономичность в энергопотреблении: подобное оборудование потребляет не больше, чем обычная бытовая техника;
• стоимость проекта варьируется в достаточно широком диапазоне в зависимости от выбранных комплектующих и способа их подключения.

В то же время среди недостатков такого варианта выделяют наличие электромагнитного излучения, которое сопровождает работу любого электрооборудования.

Также предстоит определиться с тем, что лучше для теплого пола маты или кабель. В первом случае предлагаются готовые изделия, которые выпускаются в заводских условиях. В данном случае нагревательный кабель фиксируется на полимерной сетчатой основе с выдержкой определённого шага. Их использование позволяет существенно ускорить процесс монтажа.

Именно поэтому маты используются чаще всего, использование кабелей рекомендуется в нескольких ситуациях. Габариты помещения могут быть не кратны ширине полотна мата. В такой ситуации можно поступить несколькими способами: выбирая между теплым полом из матов или кабелей можно использовать первый вариант, оставив часть поверхности без подогрева или второй для полноценного отопления. Также возможна ситуация, когда имеет место нестандартная планировка. В этом случае многое зависит от особенностей геометрии помещения, но при его сложной конфигурации имеет смысл использовать кабели как оптимальный вариант.

Стержневой тёплый пол

Основу конструкции в данном случае составляют карбоновые стержни, которые электрически соединены между собой и подключены к терморегулятору. Такую систему отопления принято называть интеллектуальной: она способна самостоятельно регулировать свою работу.

Важной особенностью их использования становится то, что есть возможность устанавливать (переставлять) мебель в соответствии с собственными вкусами и желаниями при этом исключена опасность перегрева элементов, их перегорание. Кроме того, есть возможность установки стержневого тёплого пола в помещениях с высокой влажностью

Характерный недостаток – высокая стоимость, которая стала причиной появления на рынке большого объёма контрафактной продукции.

Теплый пол пленочный или кабельный, какой лучше

Если сравнивать, какой теплый пол лучше инфракрасный или кабельный стоит обратить внимание на то, что при грамотной установке обеих систем будет обеспечен равномерный прогрев, экономичность. Скорость прогрева напольного покрытия у плёночных материалов будет существенно выше ввиду отсутствия стяжки, которая выполняется поверх нагревателя

Но в то же время такая система значительно быстрее остынет по той же причине.

Обе системы достаточно надёжны, но при этом есть вероятность механических повреждений от острых предметов плёнки в том случае, если в качестве напольного покрытия будет использоваться линолеум. С другой стороны только инфракрасный плёночный материал можно будет уложить на наклонные или вертикальные поверхности.

ПолезноБесполезно

Способы монтажа

Греющий кабель должен в итоге быть закрыт со всех сторон раствором/плиточным клеем, достичь этого можно тремя способами:

Заливка

. Самый правильный на мой взгляд способ. Заключается в заливании мини-стяжки 1-2 см поверх смонтированного кабеля. Получившаяся стяжка будет пригодна под любое напольное покрытие. Для реализации такого варианта, следует предусмотреть при заливке основной стяжки пару сантиметров высоты, в местах, где будет теплый пол. Для работы применяются смеси, допускающие заливку таких тонких слоев. Если изначально стяжка залита в один уровень и недопустимо поднятие уровня пола — тогда этот метод не годится.

Слой клея

. Когда укладывается плитка, и ко всему прочему допустимо поднять уровень чернового пола на 1-2 см (не стоит забывать, сама плитка еще добавит минимум 1 см), плитка кладется поверх кабеля на толстый слой клея. Нужно рассматривать такой вариант в последнюю очередь, ведь будет существенный перепад на границе теплой зоны.

Штробление

. Самый сложный и муторный способ, однако, когда поднятие уровня стяжки недопустимо — самый верный. Сначала нужно разметить линии, где будет идти греющий кабель. Так же нужно учесть штробу под гофру с термодатчиком и соединительную муфту с холодным, подключающим кабелем. После разметки нужно приложить какую-либо нитку/веревку к линиям для проверки длинны штробы. Нужно быть уверенным, что весь кабель влезет в будущую штробу, иначе нужно менять разметку.

После штробления пыль тщательно удаляется и поверхность грунтуется. Провод укладывается в штробу, глубина штробы должна позволять нанести 3-5 мм замазывающего раствора поверх кабеля.

Термодатчик в гофре так же монтируется в штробе, гофра должна быть заглушена с торца (замотать изолентой). Располагать конец гофры нужно между греющими жилами, недалеко от края греющей зоны (но не на краю). Оптимальное расстояние термодатчика 30-50 см от края, вглубь теплого участка.

Когда провод уложен, штробы заделываются плиточным клеем, или смесью наливного пола. Если планируется стелить линолеум, не лишним будет нанести финишный слой 1-2 мм наливного пола.

Проверять или эксплуатировать полы следует не ранее, чем через месяц после завершения всех мокрых процессов с полом (заливка, укладка плитки). Более раннее включение не повредит сам кабель, однако может стать причиной растрескивания раствора/клея.

Укладка нагревательных матов под плитку

Для монтажа нагревательных матов под плитку понадобятся:

• нагревательные маты в нужном количестве требуемой мощности;
• термостат и термодатчик;
• монтажные кабели;
• плитка;
• клеящий раствор для плитки;
• Пенофол и демпферная лента;
• гофрированная труба;
• скобы крепёжные для нагревательного оборудования.

Всё можно сделать самостоятельно. Сложность ожидается только на последнем этапе, когда нужно укладывать плитку. Если нет уверенности в своих силах, можно позвать специалиста.

Этапы работы:

1. Следует тщательно подготовить черновой пол. Если неровности больше допустимых, нужно воспользоваться выравнивающей смесью. Пол заливают по инструкции, выравнивают. Затем необходимо дождаться его полного высыхания. Поверхность не должна иметь бугров или ямок.
2. Блестящей стороной вверх расстилают Пенофол. Если полы утеплять не нужно, теплоизоляцию можно не делать. В теплоизоляторе прорезают канавки для термодатчика. Если Пенофол не используется, сделать это надо в бетоне. Монтажные провода тоже прячут.
3. После монтажа термодатчика расстилают нагревательные маты. До стен должно оставаться расстояние 10-15 см. Под мебель без ножек или под габаритную бытовую технику нагревательные маты раскладывать нельзя во избежания перегрева.
4. Маты крепят с помощью скоб. Есть модели на самоклейке.

На этом монтаж нагревательного оборудования завершён. Теперь нужно специальным инструментом наносить плиточный клей таким образом, чтобы общая толщина матов и клея не превышала 2-3 см. В процессе укладки плитки нужно пользоваться пластиковыми крестиками для того, чтобы получились ровные швы.

Саморегулирующиеся нагревательные кабели

Эти греющие провода перегреваться не будут, что объясняется их специфическим строением. Саморегулирующийся кабель — последовательное соединение огромного количества небольших нагревательных элементов. Каждый из них представляет собой две токопроводящие жилы, между которыми находится полимер. Этот полимер и выделяет тепло. Это не кабель в привычном понимании, а матрица, выполненная в виде провода/кабеля.

Строение саморегулирующего греющего кабеля для пола

Саморегуляция такого электропола основана на свойстве полимера: его электрическое сопротивление сильно зависит от температуры. Чем выше температура, тем больше сопротивление. Потому по мере нагрева полимера и увеличения его сопротивления, сила тока, проходящего через элемент, уменьшается, соответственно снижается и количество выделяемого тепла. Таким способом он может регулировать количество тепла, которое выделяет каждый сегмент. Причем температурные показатели соседних элементов друг от друга не зависят.

Свойство замечательное, но стоимость такого кабельного пола будет значительно выше: цена саморегулирующихся проводников в несколько раз дороже, чем резистивных, а способ укладки тот же.

Монтаж греющего кабеля под плитку

Нагревательные кабели отлично справятся с задачей обогрева плитки. Монтировать их не сложно. Но всё нужно сделать правильно, чтобы быть уверенными в долговечности системы.

После того, как нужная модель нагревательных кабелей будет выбрана согласно предварительным расчётам мощности, можно приступать к монтажу.

Здесь действуют свои правила, которые нужно выдержать:

• нельзя включать кабельный тёплый пол в электрическую розетку, пока он не размотан, иначе произойдёт перегрев системы;
• датчик термостата нельзя закладывать в бетон, чтобы его можно было быстро заменить при необходимости;
• кабель нельзя раскладывать внахлёст во избежание перегрева;
• термодатчик располагают между витками;
• следует выдерживать расстояние от кабеля до стены (мебели) не менее 5 см, от отопительных радиаторов и труб — не менее 10 см;
• перед тем, как заливать стяжку, конструкцию рекомендуется сфотографировать, впоследствии это поможет выполнять ремонтные работы.

Этапы работы:

1. Следует подготовить черновое основание по тому же сценарию, что и для нагревательных матов — почистить и выровнять, при необходимости применив выравнивающий раствор.
2. Монтаж термостата (уложенного в гофру) осуществляется в штробу.
3. По всей комнате расстилают Пенофол, по периметру раскладывают демпферную ленту.
4. Затем крепится армирующая сетка, на которой фиксируются нагревательные кабели.
5. Проверяют работоспособность тёплого пола, укладывают монтажные кабели и проверяют изоляцию мегомметром.
6. Заливают плотную, без пустот, бетонную стяжку около 3 см толщиной.
7. После застывания стяжки укладывают плитку. Можно применить клей или цементный раствор.

Кабель для теплого пола под плитку уложить не сложно. Но для того, чтобы кафель или керамогранит выглядели после ремонта аккуратно, поверхность должна быть ровной, слой клея одинаковый. Нужен соответствующий инструмент и, желательно, опыт. Если этого нет, лучше воспользоваться услугами профессионалов.

Комплект для теплого пола

Материалы для теплого пола

Схема такого пола на картинке выглядит всегда довольно сложной – масса коммуникаций, соединенных между собой, по которым к тому же течет вода. Однако на деле система включает не такой уж обширный список элементов.

Материалы для водяного теплого пола

Комплектующие для водяного теплого пола:

• при отсутствии возможности подключения к системе централизованного отопления – нагревательный котел;
• насос, который либо встроен в котел, либо приобретается отдельно. Он будет нагнетать воду в систему;
• непосредственно трубы, по которым будет двигаться теплоноситель;
• коллектор, который будет отвечать за распределение воды по трубам (не всегда необходимый);
• для коллекторов будут необходимы специальный шкаф, разветвители, распределяющие холодную и горячую воду, а также клапаны, система аварийного слива, приспособления для отведения воздуха из системы;
• фитинги, шаровые клапаны и т. д.

Один из вариантов схемы отопления в частном доме с теплым полом на первом этаже

Также для обустройства теплого пола понадобится материал для теплоизоляции, крепежи, сетка армирующая, лента демпферная. Если выполняется сырой способ монтажа, то еще и бетонная смесь, из которой будет изготовлена стяжка.

Крепления для труб водяного теплого пола

Планка монтажная для теплого пола

От методики монтажа часто будет зависеть и выбор материалов и инструментов для системы подогрева пола. Существуют два вида укладки оборудования – это сухая и мокрая.

1. Мокрая технология предусматривает использование утеплителя, крепежной системы, труб, бетонной стяжки. После того как все элементы будут залиты стяжкой, поверх укладывается и само напольное покрытие. По периметру помещения обязательно укладывается лента демпферная. Под утеплитель желательно поместить гидроизоляционный слой на случай утечки воды – он защитит соседей от возможного потопа.

2. Сухая технология. В этом случае система обогрева укладывается на деревянные пластины или полистирольные маты в специально сделанные каналы. Поверх системы укладываются листы фанеры или ГВЛ. Сверху монтируется напольное покрытие. Кстати, не стоит укладывать поверх системы ДСП или ОСБ, так как в их составе есть вещества, которые под воздействием повышенной температуры начинают испаряться и негативно воздействуют на организм человека.

Ни первый, ни второй способы не являются идеальными – каждый имеет свои достоинства и недостатки. Однако чаще всего применяется именно мокрый способ, когда система теплого пола укладывается в стяжку. Причина проста – дешевизна, хотя в обслуживании этот вид довольно сложен. Например, отремонтировать трубы в стяжке будет непросто.

Стяжка для теплого пола

Потребление энергии теплым полом

Чтобы определить, сколько энергии потребляет электрический теплый пол, прежде следует установить, основной это источник тепла или вспомогательный. В первом случае на обогрев расходуется около 200 Вт/м2, а во втором – на уровне 100-160 Вт/м2 за 1 час. Это потребление энергии приходится на разогрев теплого пола и помещения.

Для поддерживания комфортного режима ее расход снижается. На отопление помещения термостат включает подачу питания 15-20 мин в час или 6-8 часов в сутки.

При площади комнаты S_общ. = 14 м2 обогревается около 3/4 всей поверхности, что составляет S_у = 10 м2. Под мебелью и бытовыми приборами кабель прокладывать нельзя из-за опасности его перегрева. При его нагреве вещи сверху мешают теплоотдаче.

При удельной мощности 200 Вт/м2 для рабочей площади 10 м2 номинальная будет равна 200*10 = 2000 Вт. На рис. выше в комнате подключено 2 обогревающего кабеля. Если нагрузку распределить равномерно, каждый из них будет потреблять по 1 кВт.
