Инфракрасный стержневой теплый пол Unimat Rail

Модификации

Теплый пол Unimat Rail имеет несколько разновидностей под общим кодом HR, они отличаются друг от друга фиксированной площадью термоматов и мощностью обогрева:

• HR-S-100 – мощностью от 120 до 130 Вт/кв м, общая площадь термомата – 1 квадратный метр.
• HR-S-200 – мощность от 230 до 260 Вт/кв м, общая площадь – 2 кв м.

• HR-S-2500 – мощность от 2900 до 3250 Вт/кв м, общая площадь обогрева – 25 кв м.

Потребляемая мощность нагрева стержней варьируется в таком порядке: при минимальной температуре нагрева стержня увеличивается до максимальной потребляемой мощности, при максимальном нагреве стержня (60°С) падает до 77 Вт на погонный метр. В целом эти цифры и составляют среднюю потребляемую мощность термоматов на погонный метр.

Потребление энергии тёплыми полами

Модель Unimat Boost

Более мощный стержневой инфракрасный теплый пол Boost представляет собой гибкие карбоновые стержни, соединенные в параллельной последовательности в термомат. Это позволяет системе работать, если один из стержней выходит из строя. Система саморегулирующаяся, то есть обогрев способен уменьшаться, если теплоотдача заблокирована.

Cтержневой теплый пол Unimat Boost

Монтаж осуществляется под любое напольное покрытие, рекомендуется фиксировать тонким слоем стяжки или клеевой основы. Допускается монтаж системы в помещения с повышенной влажностью.

Схема стержневого теплого пола Unimat Boost

Характеристики Unimat Boost: максимальная мощность потребления – 160 Вт/кв м, средняя – 138 Вт/кв м, ширина термоматов – 83 см. Допускается максимальное соединение в длину до 25 метров, ширина шага между стержнями – 9 см, цвет стержней – темно-серый.

Стержневой пол Boost позиционируется, как разработанный специально для холодных и влажных помещений. Гарантийные обязательства на него – до 20 лет.

Модель пола Boost также имеет несколько модификаций, которые характеризуются разной площадью термоматов и мощностью. Выпускают модификации под общим кодом от Unimat Boost-0100 до 2500, цифрой обозначается количество погонных метров в упаковке (от метра до 25 м).

Модель Unimat Cord

Кабельный теплый пол Unimat Cord

Теплый пол Unimat Cord представляет собой теплый кабельный пол, его основу составляет электрический двухжильный кабель с резистивными свойствами.

Может быть в двух видах: с шагом, фиксированным на сетке, и в бухтах. Дополнительно изолирован сверхпрочным тефлоновым покрытием, что обеспечивает длительность эксплуатации и повышает температуру плавления.

Характеристики: предназначен для монтажа в холодных и обычных помещениях, имеет защитный экран из алюминиевой фольги или с медной оплеткой, на сетку нанесен специальный клеевой слой, который обеспечивает первичную фиксацию матов перед заливкой. Рекомендуется монтаж в наливную стяжку или слой клеевой смеси.

Отличия Unimat Cord T и Unimat Cord P

Водяные полы Unimat Aqua

Представляет собой разновидность водяного пола с замкнутой системой. Жидкость циркулирует по тонким трубкам под низким давлением с помощью блока управления системы. Один из очевидных бонусов – система не требует подключения к централизованному отоплению, она функционирует автономно.

Базовый комплект капиллярного пола UNIMAT AQUA

Характеристики: предназначен для обогрева площади в 10-20 кв м, программируемая мощность нагрева – от 100 до 2400 Вт. Монтируется в стяжку. Блок питания содержит большое количество настроек, которые позволяют регулировать температуру нагрева воды от 30 до 70 градусов, а также он имеет таймер включения, программируемый на 12 часов. Питание осуществляется от сети. В блоке находятся также отверстия для налива и спуска воды из системы, индикаторы: контроля воды, ошибок, заполнения водой, окружающей температуры.

Схема установки капиллярных полов от Unimat

Система не имеет аналогов на отечественном рынке. Таковы характеристики наиболее популярных моделей теплого пола марки Юнимат. В данный момент компания активно борется с подделками, которые дискредитируют качество продукции. На официальном сайте предлагается ряд мер по определению оригинальности продукции.

Монтаж инфракрасного пола

Важным качеством пленочного теплого пола является тот факт, что для него не требуется обустраивать новое основание. Вполне достаточно будет провести ремонт, очистку и выравнивание старого покрытия. Все необходимые работы можно разделить на несколько этапов, речь о которых пойдет дальше.

Материал и инструментарий

Решив монтировать у себя стержневой пол, необходимо купить выбранную модель, в комплекте которой есть все компоненты для обустройства конструкции.

Помимо этого, нужно приобрести:

• подложку;
• термоусадочные трубки;
• терморегулятор;
• гильзы;
• провод для соединения, имеющий двойную изоляцию.

Из инструмента, следует запастись ножницами, кусачками, ножом, отвёрткой, скотчем. Понадобится и строительный фен, для прогрева термоусадочных труб.

Подготовка основания

Перед укладкой необходимо качественно подготовить бетонное основание. Сначала его необходимо пропылесосить – помимо непосредственно очистки, это позволит обнаружить различные повреждения основания, которые необходимо устранить. С особой тщательностью нужно заняться щелями на стыке полов и стен – именно через них обычно уходит большая часть тепловой энергии.

Любые трещины и щели нужно расширить и очистить. Для их устранения чаще всего используются специальные ремонтные смеси или обычный герметик. Для заполнения крупных повреждений можно воспользоваться монтажной пеной. В любом случае, после застывания используемой смеси необходимо срезать ее остатки, после чего можно двигаться дальше.

Монтаж нагревательных элементов

На готовом основании стоит заранее разметить все участки, на которых будет располагаться пленка. Кроме того, стоит отметить и части пола, предназначенные для установки мебели, чтобы не устанавливать в этих местах отопление.

В соответствии с разметкой нужно нарезать пленку на подходящие куски

Разрезать ее нужно четко по штрихам, не отступая от них, и соблюдая осторожность – разрезанная не в том участке пленка в лучшем случае просто не станет работать

Подготовленная инфракрасная пленка для пола укладывается на нужных участках. Для фиксации материала подходит скотч или термоклей

Нужно обязательно обратить внимание на расположение медных полос – они обязательно должны находиться снизу

В утеплительном слое вырезаются пазы для прокладки кабеля, клемм и термодатчика, чтобы эти элементы не торчали над пленкой. Термодатчик лучше всего расположить с учетом нескольких показателей: во-первых, должно хватить родного провода, во-вторых, расстояние до стены должно быть не менее 50 см, в-третьих, прибор должен располагаться по центру одной из нагревательных полос.

После укладки датчика нужно подвести его кабель к терморегулятору. Теперь можно крепить и обжимать клеммы к шинам контактов. Далее к клеммам присоединяются провода.

Закончив укладку всех элементов системы, нужно изолировать все соединения при помощи специальных накладок. Изоляция обеспечит герметичность контактов. То же самое нужно сделать на местах, где пленка была обрезана – точки выхода медных шин необходимо обязательно закрыть.

Подключение

Подключение устройства состоит из нескольких этапов:

1. Установка терморегулятора на запланированном месте.
2. Соединение электрической схемы:
3. зачистка кабеля в местах разреза на 1 см;
4. установка контакта (он входит в комплект) на зачищенный конец кабеля, его следует хорошо зажать клещами;
5. соединение со вторым контактом — производится путём пропускания провода сквозь термоусадочную трубку, и подведение и фиксация его к клемме, предварительно с кабеля снимается изоляция;
6. прогревание феном термоусадочной трубки;

Таким образом, производится сборка всей системы.

Размещение температурного датчика — его лучше устанавливать в гофротрубе. Для этого, в слое утеплителя делается углубление, в которое помещается гофра с датчиком внутри. От прибора протягивается кабель и подсоединяется к терморегулятору.

Провода идущие от стержневого пола соединяются с клеммами терморегулятора. На этом, подключение стержневого тёплого пола завершено, и следует проверить его в работе. Система включается на несколько часов, возможно оставить пол включённым на сутки.

Интерьер кухни в стиле минимализм

Виды карбонового пола

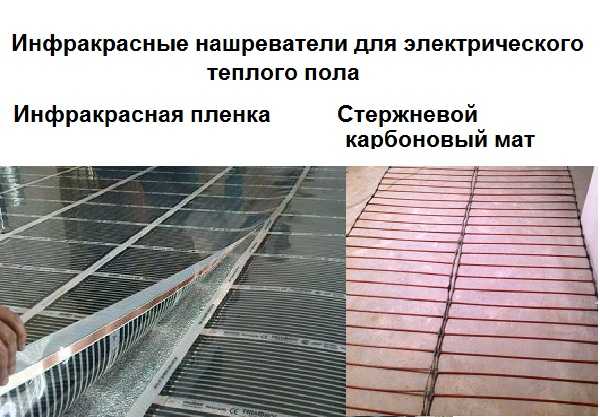

Сейчас производится два вида карбоновых полов – пленочный и стержневой. Они отличаются не только структурой, но и способом укладки, а также имеют различные технические характеристики.

Пленочные полы

Термопленка, или сплошной теплый пол, представляет собой полотно из спаянных между собой полос с нагревательными элементами, в качестве которых выступает чистый карбон или смесь карбона с графитом. Состав с помощью напыления наносят на основу из термостойкого полипропилена, а затем с обеих сторон закрывают двух- или трехслойной защитной пленкой. Полимерная оболочка способна выдержать нагревание до 120°C без изменения своих характеристик, обладает высокой прочностью на разрыв и стойкостью к другим негативным воздействиям. Для спайки полос используют медные шины.

Смонтированный пленочный карбоновый теплый пол

Укладка пленочных полов осуществляется на сухую ровную поверхность непосредственно под финишное покрытие, то есть, мокрые процессы отсутствуют. Это существенно ускоряет монтаж и позволяет при необходимости легко демонтировать систему и использовать повторно. Существуют определенные ограничения при выборе напольных покрытий для таких полов:

• линолеум на войлочной основе, ковролин, ковровая плитка – материалы с низкой теплопроводностью снижают эффективность обогрева в разы;
• плитка, керамогранит, наливной пол – монтаж покрытия включает «мокрые» процессы;
• натуральный паркет, массивная доска – могут использоваться при условии, что рабочая температура системы не будет превышать 28 °C.

Ламинат — оптимальное напольное покрытие для системы теплый пол

Пленочный пол можно при необходимости разрезать на части, чтобы подогнать по размеру помещения. Если в процессе эксплуатации одна из секций выйдет из строя, на общем функционировании системы это не скажется, и пол будет работать в прежнем режиме.

Основные характеристики пленочной системы

Стержневой пол

У стержневого пола более сложная конструкция. Он представляет собой систему из гибких стержней с параллельной схемой подключения. Стержни изготовлены из термостойкого полимера и заполнены карбоновой смесью, а соединение элементов осуществляется при помощи многожильного медного провода в защитной оболочке. Конструкция также включает терморегулятор и специальный датчик температуры. Благодаря схеме параллельного подключения, система стабильно функционирует, даже если один или несколько нагревательных элементов перегорят.

Особенностью данной системы является способность к саморегуляции: при повышении температуры на отдельном участке (например, под мебелью) мощность потребления нагревательных элементов падает, что исключает перегрев системы. И наоборот, там, где поверхность быстро остывает, стержни нагреваются сильнее, увеличивая мощность потребления. Такие уникальные свойства позволяют укладывать пол в любом помещении без ограничений и устанавливать сверху предметы, обладающие большой площадью соприкосновения – шкафы, тумбы, кровати.

Не боится запирания тепла и может быть уложен под мебель

Стержневой теплый пол RHE

Укладка стержневой системы выполняется в стяжку или слой плиточного клея с обязательной термоизоляцией чернового основания. В качестве теплоизоляционной подложки рекомендуется использовать материалы с металлизированным покрытием, устойчивым к негативному воздействию компонентов стяжки. Фольгированные покрытия в слое раствора довольно быстро разрушаются, поэтому для карбоновых полов не подходят.

Карбоновый теплый пол обладает эффектом саморегулирования и меняет свое потребление в меньшую сторону в процессе эксплуатации

Основные характеристики стержневого пола

Модельный ряд

Модельный ряд представлен большим количеством видов теплого пола. Одни из самых популярных моделей – Rail, Boost, Cord, Aqua.

Монтаж теплого пола Unimat Rail и Boost под плитку

Модель Unimat Rail

Стержневой инфракрасный пол соединен в систему гибких термоматов с шириной шага в 10 см. Стержни окрашены в коричневый цвет. Система соединена в параллельной последовательности, что позволяет автоматически регулировать подогрев поверхности при блокировании теплоотдачи.

Пирог с теплым полом Unimat Rail

Монтаж рекомендуется производить в слой стяжки или плиточного клея. Характеристики: Максимальная мощность потребления – 130 Вт/кв м, средняя – 116 Вт/кв м, ширина термоматов – 83 см, максимальное соединение матов в – длину до 25 метров. Сроки эксплуатации, заявленные производителем – до 20 лет.

Стержневой пол позиционируется, как энергосберегающий, с экономией энергоносителей до 60%. Он предназначен для комфортного подогрева различных поверхностей, но может быть недостаточно мощным для очень холодного или влажного помещения, по сравнению с моделью Boost.

Дизайн зоны барбекю — как оформить красивый дизайн (100 фото идей)

Несколько недостатков жидких обоев

Теплый пол под плитку: нагревательные кабельные маты

Нагревательные кабельные маты– лучший теплый пол для укладки под плитку,  потому что его можно укладывать прямо в слой (до 1 см) плиточного клея. С этой задачей справляются и тонкие кабели, но их ассортимент в продаже обычно ограничен.

kjr11Участник

Производители предпочитают наклеивать тонкие кабели на маты и продавать дороже.

Маты подходят для всех финишных покрытий. По сравнению с простым кабельным полом, они гораздо быстрее и проще монтируются – кабель уже закреплен на полимерной сетке, и ее нужно просто раскатать по полу. В матах используется и одножильный, и двужильный кабель, и при одинаковой мощности одножильные примерно на 15% дешевле. Так что разница только в цене и величине электромагнитного поля – у одножильных она гораздо сильнее.  Если этот фактор важен, лучше переплатить и купить нагревательные маты из двужильного кабеля.

Еще один жирный плюс –если какая-то часть этой системы сломается, остальные будут работать.

Минус только один, но большой – достаточно высокая стоимость.

Преимущества и недостатки

Ниже приведены особые параметры системы, в которой установлены карбоновые стержни:

• Ее можно монтировать под сантехникой, стойками электронной аппаратуры, мебелью. Соответствующие участки не будут перегреваться. Если предметы переместить в другое место – необходимая перенастройка выполняется автоматически без вмешательства со стороны пользователя.
• При соблюдении правил монтажа внутрь такой конструкции вода не проникнет. Это значит, что исключены короткие замыкания, процессы коррозии и образования пленок окислов на поверхностях металлических проводников.
• Если один или несколько элементов разорваны при усадке строительных конструкций, система сохранит работоспособность на других участках. В такой же ситуации типовой нагревательный кабель будет полностью выведен из строя.
• На такие нагреватели разрешена установка любых видов напольных покрытий. Они сохраняют свои полезные параметры в течение длительного срока службы.

Может быть интересно

Единственным недостатком является высокая стоимость электрического обогрева по сравнению с применением газа. Эта ситуация изменяется по мере исчерпания не возобновляемых природных ресурсов. Электричество становится дешевле. Совершенствуются методики генерации, аккумулирования. Для объективного сравнения следует учитывать не только текущие затраты, но и начальные инвестиции в котельное оборудование, расходы на ремонт и обслуживание.

Качественная современная система водяного отопления стоит дорого

Преимущества выполненной своими руками небольшой бани на даче

Перед строительством мини-бани для дачи своими руками проект – это первое, о чем стоит подумать. Без него ничего толкового не получится.

Можно сделать и такую баню, если соседей рядом нет и стесняться нечего

Конечно, маленькая баня на даче – дело нужное, а потому такую постройку стоит начинать, несмотря на кажущуюся сложность. Ну а при полном отсутствии желания и тяги к строительству можно приобрести готовую парную, которую Вам доставят прямо во двор. Единственное, что нужно будет сделать – это подготовить для нее ровную площадку.

Статья по теме:

Фото дачных бань

Особенности эксплуатации и ремонта системы

Теплый пол из карбоновой пленки или стержней безусловно делает помещение более комфортным. Поэтому приверженцев этого типа обогрева становится все больше. Но вопросы о вероятности возникновения поломок и возможном ремонте беспокоят потенциальных пользователей оборудования.

Правила использования теплого пола

Чтобы теплый пол из карбонового материала прослужил весь срок, заявленный производителем, нужно придерживаться правил его эксплуатации. Все это описано производителем в инструкции к конкретному товару

Важно, чтобы система теплого пола имела все документы и сертификаты соответствия, подтверждающие ее качество

В сопровождающей документации пленочного и стержневого карбонового пола будет прописано, как правильно им пользоваться

Ведь у каждого производителя свои технические характеристики материала. Но есть общие правила, соблюдением которых желательно не пренебрегать.

Во-первых, нужно выдержать время после укладки, рекомендуемое производителем. Это значит, что пользоваться теплым полом можно только по истечении указанного срока. Например, у стержневых матов, уложенных под плитку, длительность ожидания составляет от 28 дней. Только после полного высыхания можно начинать пользоваться инфракрасным отоплением, установленным в пол.

Во-вторых, важно не игнорировать требования к монтажу, указанные в инструкции. Если система не укомплектована терморегулятором и датчиком температуры, то надо обязательно их докупить

В противном случае из затеи обустройства инфракрасных теплых полов ничего стоящего не выйдет.

Укладывать датчик температуры важно по всем правилам. Также, сверху над ним нельзя ставить мебель – это чревато сбоями в его работе и получением недостоверных сведений о температурном режиме во всем помещении

В-третьих, при использовании пленочного материала лучше отказаться от размещения под объемной мебелью – шкафами, диванами, комодами. В случае со стержневым полом можно не беспокоиться о будущем расположении мебели – эта система более совершенна и способна к саморегулированию.

В-четвертых, убирать можно и нужно. Совершать уборку в помещении с теплыми полами следует так, как это происходило до их монтажа. Материал, уложенный под плиткой, ламинатом или паркетом, не боится влажной уборки и обработки специальными средствами, предназначенными для ухода за декоративным покрытием пола.

Теплый пол: как устранить поломку

Вопрос о возможном выходе из строя карбонового теплого пола беспокоит не только реальных, но и потенциальных пользователей. Хотя производитель гарантирует от 10 и более лет беспроблемной работы системы, мысли о ремонте приходят заранее.

Благодаря особенностям устройства инфракрасного пола при выходе из строя определенной секции вся система не пострадает. Поломка скажется только на отсутствии нагрева пола под сломанным сегментом. Все остальное покрытие будет работать в обычном режиме.

Когда же перестали работать несколько участков системы, функционирование которых чрезвычайно важно для потребителя, то предстоит проводить ремонтные работы. Сложность и стоимость ремонта будет зависеть от типа материала, использованного при обустройстве инфракрасного теплого пола

Сложность и стоимость ремонта будет зависеть от типа материала, использованного при обустройстве инфракрасного теплого пола

Если речь идет о стрежневом варианте, то, при покупке качественного оригинального оборудования, гарантия составляет около 10, а срок службы – от 25 лет. Но, в случае приобретения дешевого аналога можно уже через 1-1,5 года наблюдать выход из строя отдельных стержней. В результате через 3-4 года после начала эксплуатации половина теплого пола может перестать быть таковой.

Чтобы все починить, придется полностью снимать декоративное покрытие и менять части мата или полностью демонтировать всю систему. Это довольно трудоемкий процесс, ведь укладка производилась «по мокрому». Поэтому, выбрав стержневой карбоновый теплый пол, следует тщательно проверить сопровождающую документацию, чтобы не купить подделку.

Ремонт инфракрасной пленочной системы отопления не потребует колоссальных затрат времени и средств. В этом случае предстоит снять ламинат или линолеум и заменить часть, вышедшую из строя. Сделать такие действия легко, если монтаж карбоновой пленки совершался сухим способом.

Если же была использована карбоновая пленка с перфорацией, поверх которой заливалась стяжка или наносился плиточный клей, то при выходе из строя большого количества участков предстоит проводить капитальный ремонт пола

Монтаж

Многие люди останавливают выбор на продуманных и эффективных инфракрасных отопительных конструкциях, потому что для их монтажа совсем необязательно вызывать бригаду специалистов. С установкой подобных систем вы вполне сможете справиться самостоятельно.

Для начала необходимо определиться с комплектом поставки. Он почти не отличается у разных производителей, но тем не менее специалисты рекомендуют обращаться только к популярным и именитым брендами, пользующимся популярностью у современных потребителей. Оптимальным является комплект, в который входят следующие необходимые элементы:

• Инструкция по установке.
• Рулонная термопленка.
• Набор электрических кабелей.
• Битумная изоляция в комплекте.
• Терморегулятор.

Кроме того, для данной работы необходимо запастись следующими приспособлениями:

• Теплоотражающий материал (например, можно использовать изолон толщиной 3 мм).
• Защитная пленка из полиэтилена.

• Скотч.
• Нож.
• Пассатижи.
• Отвертка.
• Ножницы.

Подготовительные работы

Для начала следует произвести правильный замер и расчет места под установку термопленки инфракрасного пола. Во время данного этапа необходимо учитывать, что пленку никогда не кладут под предметы мебели в комнате, чтобы не расходовать излишне ее саму и не прогревать впустую мебель.

После этого необходимо выбрать конкретное место для монтажа терморегулятора на стене в комнате. Он должен находиться в зоне полной видимости. Его использованию ничто не должно мешать.

Затем можно класть изолон. Тут стоит отметить, что утеплитель необходимо расстилать по всему помещению, а не только в той зоне, где будет располагаться теплый пол. Изолон можно фиксировать с помощью строительного степлера или двухстороннего скотча. Стыки, которые остаются между полосами изолона, рекомендуется закрывать полосками скотча, чтобы качественно, но незаметно зафиксировать их.

Укладка термопленки

Сначала термическую пленку нужно раскатать таким образом, чтобы медная полоска «смотрела» вниз. Ее нужно разрезать на отдельные прямые кусочки необходимого размера в специально предусмотренных для этого частях.

Подключение

На участках, где мы подрезали термопленку, нужно изолировать среднюю шину при помощи битумной изоляции, которая, как правило, идет в комплекте с теплым полом. Обязательно проследите за тем, чтобы изоляция полностью закрывала собой серебряные контакты системы, соединяющие между собой шину из меди и карбоновые нагреватели.

Там, где предполагаются будущие соединения проводов, следует установить специальные контактные зажимы, которые также зачастую идут в комплекте с основной системой. Одной стороной такие детали должны оказаться во внутренней части термической пленки. Вторая же сторона всегда остается снаружи и направляется к полу.

После этого нужно закрепить между собой полосы пленки при помощи обычного скотча. Это необходимо для того, чтобы избежать «передвижений» конструкции во время проведения дальнейших монтажных работ. Теперь нужно подсоединить провод в специальный контактный зажим, который мы установили чуть раньше. Его также следует обжать пассатижами.

Затем необходимо произвести изоляцию всех участков подсоединения проводов при помощи того же битумного материала. На каждое соединение стоит выделять по два отрезка. Необходимо внимательно следить за тем, чтобы серебряные светлые контакты находились в полной и качественной изоляции.

Установка терморегулятора

Специальный датчик регулятора температуры, как правило, идет в наборе с основным терморегулятором. Для начала нужно установить его. Для этого деталь нужно установить в нижней части термопленки (непосредственно на черную нагревающую полосу), а затем закрепить при помощи битумной изоляции. В изолоне необходимо сделать вырез. Он нужен для того, чтобы можно было избежать появления различных неровностей и бугорков.

Также нужно сделать соответствующие вырезы в местах соединения контактов. После этого можно смело крепить терморегулятор на поверхность стены и подключать все необходимые контакты. В таких случаях рекомендуется опираться на схему, имеющуюся в инструкции к инфракрасному полу.

Укладка защитного покрытия

Завершающим этапом в установке инфракрасного пола является укладка основного защитного покрытия. Для этого нужно разложить пленку по всей поверхности системы. Также допустимо использование подложки под ламинат. Она прекрасно защищает термопленку от различных механических повреждений. Далее нужно произвести укладку самого защитного покрытия: ламината, ковролина, паркета, плитки или особых ковровых дорожек.
