Как выбрать и подключить GSM-модуль для котла

Популярные модели

GSM-сигнализация Sapsan

GSM-модули необходимо подбирать в зависимости от типа котельного оборудования и предъявляемых требований к контроллеру.

Самыми известными моделями являются:

• Кситал GSM с модификациями 4Т, 8Т и 12Т.
• Sapsan Pro 6 – для любого котельного оборудования, подключение 10 номеров.
• Telcom 2 – только для De Dietrich, до 5 номеров.
• Vitocom 100 – только для Viessmann, можно подключить не более двух номеров.
• Logomatic PRO GSM – только для Buderus, максимальное количество номеров – 16 штук.

Система контроля «Кситал»

На рынке GSM-сигнализаций для отопительного оборудования бесспорным лидером является система Кситал.

Это мощная комплексная система удаленного управления, поскольку во многих случаях охватывает не только отопление, но и безопасность жилища.

Модуль аккумулирует данные о температуре в помещении, бассейне, давлении в контурах, собирает показания от датчиков безопасности, одновременно регулирует температурный режим помещения в заданном диапазоне.

GSM-модуль для котла Кситал 4Т

Существует несколько модификаций Кситал – GSM-4Т, GSM-8Т и GSM-12Т. Они отличаются между собой количеством контрольных зон – 4, 8 и 12.

В каждый прибор аналоговый термодатчик, а также по пять внешних цифровых датчиков, которые непрерывно ведут измерение температуры. Через 30 секунд после срабатывания датчиков, Кситал отправит по телефонным номерам сообщение (можно настроить отключение оборудования при срабатывании сигнализации).

Пользователи могут регистрировать до 10 номеров, в том числе и обычных – городских.

Порядок запуска

Первоначальный запуск системы довольно прост, нужно только выдержать последовательность действий:

1. Вставить в контроллер чистую sim-карту.
2. Включить в электрическую сеть адаптер питания.
3. Позвонить по мобильному телефону на номер вставленной sim-карты.

Контроллером создаются начальная настройка, шаблоны списков рассылки голосового дозвона, с помощью АОНа в них будет внесён и номер вашего телефона. Запуск системы завершён.

Примерно через минуту можно сделать контрольную проверку. Для этого снова позвонить на sim-карту контроллера. После сброса звонка должно прийти ответное sms-сообщение с информацией о температуре в котле и в помещении, состоянии входов контроллера, наличие сети и взятии объекта под охрану.

В комплекте поставки «Кситал» предусмотрен аккумулятор, с помощью которого модуль может продолжать работу при отключении от электрической сети. Рекомендуем заблаговременно обзавестись бесперебойником для газового котла, так как аккумулятора модуля хватает лишь на короткое время.

Максимальная эффективность работы всей системы обеспечивается не только оптимальной схемой её подключения и наличию автоматики, но и от места установки и технических параметров батарей отопления. В этом смысле вертикальные радиаторы отопления обладают множеством преимуществ.

Какую программу выбрать для гидравлического расчета системы отопления?

Функции gsm-модуля

Каждый конкретный модуль имеет разное количество функций, которые зависят от:

• числа каналов, и соответственно, датчиков, которые можно подсоединить;
• особенностей дистанционного управления и контроля;
• возможности регулировать параметры отопления.

Стандартный набор датчиков осуществляет сканирование температурного режима, давления, наличия угарного газа. При настройке вспомогательных — вы сразу получите расширенный функционал. Подобные датчики могут цифровыми или аналоговыми.

• включение/отключение всей отопительной системы;
• возможность включить или выключить котел, выполнить перезагрузку самого устройства или вспомогательных приборов;
• получение сведений о состоянии котла ежедневно, информация приходит в виде мобильных сообщений. В сообщениях будут содержаться следующие данные: температура, параметры работы оборудования, в случае возникновения внештатных и аварийных ситуаций — они тут же будут отображены;
• дистанционное изменение настроек функционирования электрического котла, интенсивности температуры во всем доме или в отдельной комнате;
• во избежание подключения третьих лиц для сим карты вы можете задать пин-код;
• контроль стабильности электрического напряжения (ваш агрегат будет защищен от резких перепадов энергии);
• контроллер функционирует в автономном режиме (обеспечивается это аккумулятором). В случае отключения электричества модуль продолжит работу на аккумуляторе.

Помимо основных функций у модулей, есть и ряд вспомогательных:

1. При желании пользователь может осуществить подключение дополнительного реле.
2. Включение аварийной сирены.
3. Запуск вспомогательного оборудования и возможность осуществлять управление им на дистанции при помощи гаджета.

Комнатный термостат Protherm ZONT H-1V

Что собой представляют GSM-модули для котлов отопления

GSM-модуль – это небольшой прибор (контроллер), по сути представляющий альтернативу органам управления и автоматике котла. Он принимает сигнал по сотовой связи и передает команду котлу или же в обратную сторону: информирует о состоянии и параметрах работы котла и системы отопления в целом.

Для чего он нужен и как применяется

Обычно первичной целью покупки устройства является экономия и повышение комфорта эксплуатации отопительной системы. Любой GSM-модуль позволяет:

• включать или полностью выключать котел отопления;
• управлять температурой, например, снижая температуру на время отсутствия в целях существенной экономии и восстанавливая комфортный режим еще до приезда в дом;
• управлять параметрами температуры контура ГВС;
• идущие в комплекте практически с любым современным модулем внешние термодатчики позволяют более точно поддерживать температурный режим за счет измерения температуры воздуха в помещении, а не температуры теплоносителя. Также возможно организовать погодозависимую работу котла.

Но не менее важной, по нашему мнению, и действительно более приоритетной для некоторых покупателей целью приобретения является безопасность. GSM-модуль способен оповещать:

• о достижении нижнего или верхнего заданного предела температуры;
• об отключении котла отопления по причине отсутствия электроэнергии или газоснабжения, проблем с отводом продуктов сгорания, ошибок автоматики, разгерметизации системы и т.д. Часто это довольно недооцененная функция, позволяющая находиться в спокойствии при длительном отъезде и в случае неисправности своевременно принять меры для предотвращения замерзания и повреждения системы отопления;
• возможна настройка оповещений о температуре и прочих параметров котла с определенной периодичностью.

Пример SMS-отчета о состоянии системы отопления модуля EctoControl. Оповещения и управление с телефона можно осуществлять с помощью SMS и уже в зависимости от функционала конкретной модели: через специальное приложение, веб-интерфейс или голосовые команды. GSM-модуль можно подключить к любому котлу, имеющему возможность подключения внешнего управления (имеющего соответствующие клеммы), как к газовому, электрическому или жидкотопливному, так и к твердотопливному.

Сообщение о сбое в работе котла на примере приложения модуля ZONT H-1V.

Практически все современные модели позволяют привязать к контроллеру минимум 2, но обычно до 5 или 10 номеров и отчитываться на каждый из привязанных. Современные устройства, за счет возможности подключения к ним других модулей, позволяют организовать еще более широкий функционал: контроль уровня жидкого и даже твердого топлива (например, пеллет в бункере автоматической подачи), отслеживание состояния датчиков протока и угарного газа, контроль давления в контурах.

Устройство и принцип работы

Основным элементом является контроллер (электронная плата управления). В нем есть слот под SIM-карту, без нее устройство работать не будет. В зависимости от планируемого метода управления и контроля, необходимо выбрать наиболее выгодного сотового оператора и тариф, постоянно поддерживать работу SIM-карты пополняя счет. Вне зависимости от метода передачи команды, контроллер принимает ее по сотовой связи и преобразует в команду для котла, являющуюся приоритетной над работой штатной автоматики.

Для улучшения качества связи контроллер может дополняться антенной. Для обеспечения бесперебойной работы при отключении электричества большинство моделей оснащаются встроенным аккумулятором, поэтому могут без проблем отправить оповещение о проблеме. Практически ко всем современным моделям прилагаются внешние датчики температуры (проводные и беспроводные), информация с которых является приоритетной над измерениями датчиков котла.

Как грамотно выбрать и подключить генератор для газового котла

Как выбрать GSM модуль для котла

При выборе модуля оповещения, важно обращать внимание на его функциональные возможности и технические характеристики:

• Управление – настройки выполняются с помощью кнопок на сенсорной панели и СМС команд, отправляемых с телефона. Программаторы ведущих производителей, управляются специальным программным обеспечением. Компании Viessmann и Buderus, изготавливают программы на Android и iOS, позволяющие получить быстрый удаленный доступ к котлу.

Комплектация – в зависимости от выбранной модели, модуль оснащается системой автоматического контроля загазованности, выносными комнатными термодатчиками.

Количество каналов регулирования – от этого параметра зависит то, сколько термодатчиков и другого оборудования может быть подключено одновременно. Стандартные модели имеют два канала, один используется для подключения выносного программатора удаленного управления газовым котлом по GSM, второй, для передачи сигналов через СМС сообщения.

Микропроцессор – бюджетные модели блоков управления, имеют всего несколько простых функций и фиксированных режимов работы. Оборудование премиум класса, имеет встроенный недельный программатор управления температурой газового котла с помощью GSM.

Батарея – блок управления работает от электросети. В случае отключения напряжения, питание автоматически переключается на аккумулятор. Емкости батареи должно быть достаточно для обеспечения автономной работы модуля в течение нескольких часов. Если отключение электроэнергии наблюдаются часто, выбирают батарею большей емкости.

При выборе модуля, ориентируются на рекомендации производителей газового оборудования.

Стоимость пульта GSM для котлов

Газовый котел отопления с GSM модулем дистанционного управления, расходует до 30% меньше газа. Первоначальные затраты на установку удаленного контроллера, окупятся уже за первый отопительный сезон. Стоимость пульта, в зависимости от выбранной модели и конфигурации, варьируется 5-12 тыс. руб.

Некоторые производители газового оборудования, предлагают потребителю котлы с встроенным блоком GSM – управления. В таком случае, потребуется купить выносные комнатные термостаты и настроить их на работу модуля.

Как установить GSM модуль на котел

Самому организовать контроль за работой котла несложно. Для этого потребуется выполнить следующие действия:

1. С помощью специальных разъемов подключить блок управления к контроллеру котла.

Вставить в слот сим-карту. Для предотвращения подключения сторонних пользователей установить пин-код.

Ввести все телефонные номера, по которым будет осуществляться рассылка оповещений.

После выполнения всех манипуляций, с телефона отсылается проверочный код, в ответ придет сообщение о рабочих параметрах котла. Полученная информация покажет, что блок подключен.

Рекомендуется, чтобы установку пульта и блока GSM, выполняли квалифицированные специалисты – электротехники. Самостоятельные работы осуществляются на свой страх и риск, и являются причиной отказа в гарантийном обслуживании.

Вопросы монтажа

Если ранее GSM-модуль был доступен только для электрических нагревателей, то сегодня его устанавливают на котлы любого типа.

Отличия заключаются в подключении аппаратной части, контролирующей непрерывность подачи электричества или топлива. Например, при установке на дизельный нагреватель следует подключить датчик уровня топлива в баке.

Сделать это можно самому, но лучше перестраховаться и доверить работу мастеру. Специалист грамотно выполнит монтаж, который обеспечит безотказную работу устройства на длительный срок.

Правила подключения:

• GSM-модуль устанавливают в помещениях с нормальной влажностью.
• Его располагают так, чтобы передаче сигналов GSM не мешали железобетонные конструкции.
• Подключают GSM-модуль к электрической сети через устройство защитного отключения (УЗО).

Настройка GSM-модуля через сайт

Программное обеспечение в смартфоне устанавливают с учетом операционной системы и обновляют. Перед первым использованием вставляют SIM-карту и набирают пин-код. GSM-модуль сам предложит создать код доступа.

Проверку работоспособности рекомендуется выполнять вдвоем. Один человек остается рядом с котлом для контроля. Другой выходит на улицу и подает команды через СМС. Фиксируется скорость получения команд и реакции прибора.

Рейтинг: Производители и модели GSM-модулей

В качестве пульта в системе дистанционного доступа может быть использован мобильный телефон. Для этого достаточно вставить сим-карту в мобильник и подключить ее к котлу.

В каждом приборе имеется инструкция по эксплуатации, а также по установке модуля

Чтобы самостоятельно приобрести такой модуль, рекомендуется обратить внимание на рейтинг. В нем представлена подборка моделей для домашнего применения от различных производителей

Кроме них хорошими изделиями считаются приборы от компаний Wolf, Baxi, Buderus, Navien, Protherm, Vaillant.

«Котел ОК»

Самый востребованный на рынке, один из лучших и самых недорогих GSM-модулей для котлов отопления российского производства. Помимо цены, отличается компактными размерами, максимально простой и легкой настройкой, наличием приложения, способного отправлять команды в том числе и в виде SMS, что является отличным вариантом, позволяющим не использовать тарифы с доступом в интернет.

Функционал прибора довольно простой, минимально необходимый: управление температурой, настройка оповещений, проверка параметров работы котла, также в модуль встроено реле, позволяющее включать и выключать котел.

Из недостатков стоит отметить довольно простое приложение с минимально необходимым функционалом и устаревающим интерфейсом, наличие в комплекте внешнего термодатчика с длиной кабеля всего 0,5 метра, что не подразумевает его установку в других, отдаленных от котельной помещениях. Антенна также не выносная, вкручиваемая в прибор посредством резьбового соединения.

Стоимость: 3 990 руб.

КСИТАЛ GSM 4Т

Еще один известный, более профессиональный и универсальный прибор с гораздо более богатой комплектацией. Функционал управления отоплением в нем примерно такой же, как и в предыдущем «Котел ОК» – минимально необходимый, однако присутствуют целых 4 зоны для дополнительных устройств (датчик протока, дыма, движения, затопления, открытия дверей и т.д.). Также в комплекте идет электронный ключ и считыватель (подобно устанавливаемым в домофоны), поэтому повлиять на настройки, при желании, можно только имея электронный ключ.

Главным отличием является наличие в комплекте двух выносных датчиков температуры с длинной провода 10 м, а также выносной проводной антенны и шнура для подключения резервного внешнего аккумулятора (встроенного, к сожалению, нет). Управление и контроль можно осуществлять как посредством SMS, так и через приложение.

Недостатками, помимо отсутствия встроенного аккумулятора, являются малофункциональный и неудобный, хоть и понятный, интерфейс приложения, менее привлекательный внешний вид с открытыми клеммами и большие габариты

Обратите внимание, что для отопления необходимо выбирать модель, имеющую в конце букву «T»

Стоимость: 8 640 руб.

ЭВАН GSM CLIMATE

Также известен как ZONT H-1, отличается более современным и удобным приложением, с уже готовыми режимами «Эконом» и «Комфорт», а также возможностью программирования параметров работы котла. Достаточно единожды настроить шаблон работы котла и модуль будет автоматически отдавать команды котлу для изменения параметров в зависимости от времени или дня недели. Также доступно управление через web интерфейс. В стандартную комплектацию входит один выносной датчик температуры и выносная антенна.

Пожалуй, единственными недостатками являются отсутствие встроенного аккумулятора и всего один контакт для подключения внешнего термодатчика.

Стоимость: 6 780-8 840 руб.

ZONT H-1V

Более совершенный аналог предыдущего GSM CLIMATE (ZONT H-1). Несмотря на менее привлекательный внешний вид, имеет дополнительный режим «Анти-заморозка» и встроенный аккумулятор для автономной работы при перебоях в электроснабжении. К-во подключаемых термодатчиков – до 10 шт.

В остальном, в виду одинаковой прошивки, все аналогично предыдущей модели: такое же управление через SMS, приложение или веб интерфейс, который, к слову, является одним из самых удобных и функциональных, с ведением статистки. В комплекте по прежнему один выносной термодатчик и выносная проводная антенна.

Стоимость: 7 400-9 200 руб.

Комплектация и функции устройства

У разных производителей комплектация прибора отличается. Набор функций зависит от модификации устройства.

Агрегат стандартной комплектации имеет следующие элементы:

1. GSM контроллер или модуль. Это устройство с множеством входов и возможностью подключения дополнительных функций. Бюджетные модификации имеют только несколько стандартных режимов работы и функций. Дорогой контроллер управления отоплением дома имеет встроенный регулятор управления, который позволяет задавать параметры работы котла на неделю вперед.
2. Переносные датчики температуры устанавливаются в разных помещениях. Также есть наружные датчики. Их количество варьируется от 2 до 10 и зависит от разновидности модуля. В обычном жилом доме хватить пяти датчиков, причем один устанавливается за пределами постройки.
3. GSM-антенна позволяет усиливать сигнал и обеспечивает непрерывную связь с пользователем и вышками сотовой сети. Для реализации обратной связи с владельцем установлены реле (не более трех штук). К прибору прилагается руководство пользователя, в котором указываются коды обратной связи, а также штатных и внештатных ситуаций.
4. Некоторые агрегаты дополнительно укомплектовываются литий-ионным аккумулятором. От этого устройства зависит длительность независимой работы оборудования. При перебоях с подачей электроэнергии прибор автоматически переходит на работу от аккумулятора. Минимальной емкости этого устройства должно хватать на 5 ч работы прибора. Оптимальный вариант – автономная работа до двух суток.
5. Мастер-ключ нужен для того, чтобы в работу системы не могли вмешаться посторонние. Только с его помощью вы можете снять установленные блокировки.

В зависимости от потребностей пользователи могут докупать датчики возгорания или движения, которые тоже необходимы в доме во время отсутствия владельцев. Также в комплектацию входят соединяющие провода, колодки для подключения к нагревательному оборудованию, сенсорный экран, устройство для считывания электронных ключей.

Прибор имеет следующие базовые функции:

• С его помощью запускают и останавливают отопительную систему.
• Дистанционное управление котлом. Можно включать, отключать и перезапускать отопительное оборудование, а также другие приборы в составе сетей отопления.
• Пользователь может менять параметры работы нагревательного оборудования, отправив СМС с определенным кодом.
• GSM-модуль будет регулярно отправлять владельцу дома сообщения на мобильный телефон с информацией о состоянии котла, аварийных ситуациях, параметрах работы, температурном режиме.
• Если подключены датчики оперативного реагирования на движение, пожар или затопление, то будут приходить уведомления и об этих внештатных ситуациях. Интеллектуальные системы могут сами отключать оборудование по причине утечки газа.
• Защита от скачков напряжения.
• Автономный режим работы от аккумулятора в случае отключения электроснабжения.
• Повышение срока службы отопительного оборудования за счет уменьшения нагрузки на него и своевременной регулировки параметров.

Также есть дополнительные функции, которые намного упрощают использование модуля:

1. Для установки новых датчиков к прибору можно подключать другие реле.
2. Можно запускать дополнительное оборудование в системе отопления и управлять его работой дистанционно при помощи мобильного телефона.
3. В нагревательном оборудовании на твердом топливе легко контролировать давление.
4. При использовании агрегатов, функционирующих на жидком топливе, можно отслеживать количество солярки в баке.
5. В котлах на пеллетах вы сможете определять качество и подсчитывать количество топлива в отсеке.
6. При помощи дополнительных функций легко проверять фидер котла.
7. Также умное отопление дома позволяет включать аварийную сирену.

После монтажа дополнительных датчиков GSM-модуль может отслеживать движение в помещении, например, после его взлома. После установки противопожарных датчиков агрегат оценивает задымленность помещения. Монтаж датчика протечек обеспечит быстрое перекрытие подачи воды в дом в случае протечки.

Преимущества и недостатки GSM устройства

Вот что получит клиент, подключив GSM модуль:

Безопасность. Главная цель GSM модуля – контроль системы отопления и дополнительного оборудования, своевременное информирование об уже случившихся или возможных поломках. Подключив, например, дополнительный датчик бьющегося стекла, сможете оперативно среагировать, если в дом забрались воры.

Комфорт. Управление ключевыми показателями отопления и связанных с ним систем без физического присутствия потребителя рядом с ними. Например, возвращаясь домой, без проблем заранее прогреете воду в бойлере до необходимых показателей или увеличите температуру во всём доме, отправив одно сообщение.

Экономия. Когда никого нет дома, то температура может быть самой минимальной, и вы, таким образом, сократите платёж за тепло на существенную сумму. А отсутствие постоянной нагрузки на систему отопления поможет продлить жизнь котлу, бойлеру и др. оборудованию.

На схеме видны все преимущества модуля, которые получает его владелец. Они реализуются через грамотные настройки прибора и корректное подключение. (+)

Благодаря этим трём преимуществам и формируется товарная привлекательность модуля.

И у GSM оборудования есть и свои недостатки. Основополагающим, конечно, является высокая цена устройства.

Пользователи отмечают необходимость постоянного контроля денежного баланса сотовой связи, зависимость от работы оператора и покрытия. Это особенно неудобно для владельцев домов за городом или в отдалённых от мегаполисов посёлках.

К числу дополнительных недостатков относят: сложность самостоятельного подключения и дополнительные траты на монтаж.

Схема подключения модуля

Устанавливать GSM-модуль следует в точке, откуда можно самым оптимальным маршрутом подключить нужные датчики и интерфейсы. При этом следует учитывать:

• Длина линии к датчику температуры может составлять от 1 до 100 метров, в зависимости от функциональности модуля.
• Линия связи с котлом для управления (обратной связи) должна быть как можно короче, особенно если модуль будет коммутировать питание котла.
• В месте установки должна ловить сотовая связь. Как вариант используется выносная антенна, тогда ограничение касается длины кабеля.

В любом случае самым разумным будет установка непосредственно возле котла. Но на минимальном расстоянии не менее 1,5 метров и на подъеме выше 50 см, чтобы не было риска попадания воды даже в случае аварии.

Модуль подключается к сети питания с помощью отдельной линии питания от щитка и блока клеммников или же просто к ближайшей розетке проводом с вилкой. Датчики подсоединяются проводами согласно инструкции производителя

При этом важно соблюсти сечение провода и материал, из которого он сделан. Часто производители требуют использование коаксиального кабеля для соединения датчиков с полным экранированием, особенно когда выносной датчик располагается на значительном удалении

В модуле часто под защитной крышкой располагается набор клемм с обозначениями. По цветовой или мнемонической маркировке согласно инструкции определяются клеммы для подключения датчиков, сигнальных и управляющих проводов от котла отопления.

После того как провода  коммутированы и уложены в короб или защитную гофрированную трубу, можно приступать к настройке. Задаются диапазоны для датчиков, устанавливаются сигнальные линии и действия, которые предпринимает устройство управления при получении сигналов.

Основной момент – это установка телефонного номера или даже двух, на которые модуль будет передавать показания, и с которых будет получать настройки и команды.

О ЛИНЕЙКЕ Кситал GSM-T

Одна плата, одно устройство, один маленький прибор – специальный GSM модуль Кситал, позволяющий осуществлять удаленный и автоматический доступ к системе отопления, её настройке и управлению по средствам сотовой связи.

Достаточно один раз внедрить Кситал, подключить к котлу, и он будет стабильно, в режиме 24/7 контролировать его работу. Стоит сказать, что функционал прибора не ограничивается только включением и выключением отопления, вы также получаете ряд других возможностей.

Возможность регулирования температуры воздуха. Задаете команду до какого градуса нагреть дом и можете быть уверены, будет именно так тепло, как вы и хотели. А когда вас нет дома, экономьте до 30% на отоплении, просто снижая температуру системы теплоснабжения.

Универсальность. Кситал контролирует температуру помещений, охраняет ваш дом, сообщает о наличии или пропадании напряжения в сети 220 В.

Контроль за состоянием работы отопительного оборудования. Если возникнут какие-то неполадки, GSM модуль обязательно проинформирует вас об этом.

Устройство и принцип работы GSM-модуля для котла

По сути, GSM-модуль представляет собой вариацию мобильного телефона, поскольку использует тот же протокол связи.

Принцип работы прибора выглядит следующим образом:

• с помощью SIM-карты устройство подключается к сети GSM;
• затем оно соединяется со смартфоном;
• с гаджета можно подать сигнал на прибор;

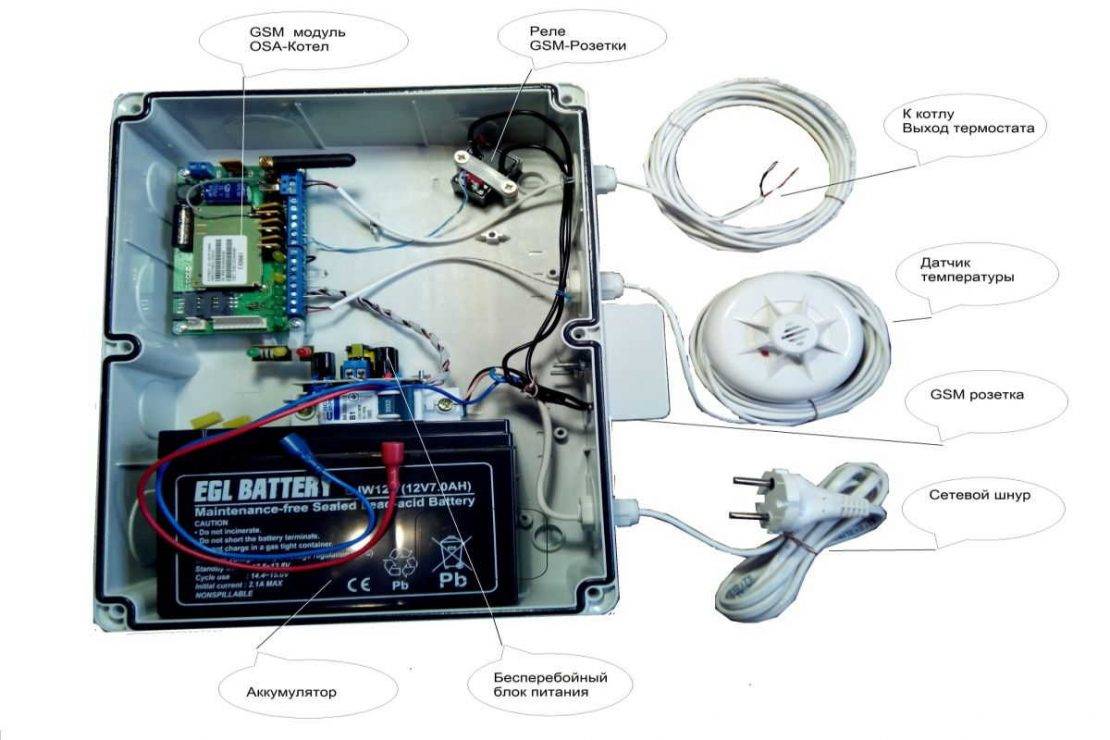

Сам модуль состоит из следующих конструктивных элементов:

• Термостат. Управляет температурой котла и подает сигнал на смартфон владельца о ее изменении. Многие модели позволяют задействовать и другие способы оповещения (световые, звуковые сигналы).
• Крепеж. База для монтажа приспособления. Обычно предназначена для установки на вертикальной стене.
• Блок питания. Элементы модуля не рассчитаны на работу со стандартным напряжением бытовой электрической сети. Поэтому им необходим блок питания. Обычно рабочее напряжение прибора составляет 9 В или 12 В.

• Антенна. Позволяет принимать сигналы в диапазон GSM, с помощью которых осуществляется управление модулем.
• Датчик. Определяет температуру котла и передает полученную информацию на термостат для дальнейшей обработки и уведомления владельца. Большинство датчиков способны работать при t от -50 о С до +99 о С. Это позволяет использовать их практически в любых условиях.
• Резервный источник питания. Представляет собой батарею или аккумулятор. Предназначен на случай отключения подачи электрической энергии или поломки блока питания. Обеспечивает продолжительную автономную работу устройства с полным сохранением функционала.

Мнение эксперта
Гребнев Вадим Савельевич
Монтажник отопительных систем

Еще один необъемлемый элемент GSM-модуля для управления котлом – SIM-карта. Ведь именно с помощью нее прибор подключается к мобильной сети. Но ее придется приобретать отдельно. Некоторые производители кладут SIM-карту с подходящей тарификацией в комплект, но это редкость.

Режимы работы

Большинство существующих моделей устройств имеют два режима работы:

• Автоматический. Владелец прибора задает необходимые настройки, а девайс работает в соответствии с ними. Например, можно задать отключение котла при достижении определенной температуры и повторное включение после остывания.
• Ручной. В этом случае управление осуществляется полностью вручную. Для этого используют смартфон.
• Тревожный. По сути, это тот же автоматический режим. Но с одной оговоркой – система оповещает пользователя в случае чрезвычайных ситуаций (например, неожиданного повышения температуры сверх допустимых значений или самопроизвольного отключения котла).

Как подключить GSM модуль к котлу?

Внимание! Подключение модуля производится только (!) после отключения котла.

«Кситал» — система дистанционного управления котлом.

Подключение модуля GSM к котлу осуществляется в следующей последовательности:

1. Установите датчики. Соедините с ними контроллер;
2. Подготовьте SIM-карту. Отключите функцию проверки PIN-кода карты. Это действие не обязательно, но рекомендуется выполнить для удобства использования. Тем более, что устройство будет защищено собственным кодом, который не позволит отправлять сообщения на SIM-карту модуля с телефонов, не внесенных в специальный список доверенных устройств;
3. Установите карту в контроллер;
4. Задайте защитный код контроллера (именно этот код вы будете использовать при удаленном управлении котлом с мобильного телефона);
5. Сообщите номера телефонов, на которые будут отправляться SMS в случае тревожных ситуаций.
6. Так как программное обеспечение уже имеет базовые настройки, сразу после выполнения предыдущих действий GSM модуль для котлов отопления начнет работу, и Вам будет доступна основная информация о состоянии котла и температуре в помещении. Настройки можно изменять, в соответствии с Вашими условиями.

Внимание! Устройство удаленного доступа работает только при положительном балансе на номере SIM-карты.
