Газовый теплогенератор воздушного отопления

Гидравлический расчёт водоснабжения

Безусловно, “картина” расчета тепла на отопление не может быть полноценной без вычисления таких характеристик, как объём и скорость теплоносителя. В большинстве случаев теплоносителем выступает обычная вода в жидком или газообразном агрегатном состоянии.

Содержание

Реальный объём теплоносителя рекомендуется рассчитывать через суммирование всех полостей в системе отопления. При использовании одноконтурного котла – это оптимальный вариант. При применении двухконтурных котлов в системе отопления необходимо учитывать расходы горячей воды для гигиенических и иных бытовых целей

W=k*P, где

W – объём носителя тепла;
P – мощность котла отопления;
k – коэффициент мощности (количество литров на единицу мощности, равен 13.5, диапазон – 10-15 л).

W = 13.5*P

Скорость теплоносителя – заключительная динамическая оценка системы отопления, которая характеризует скорость циркуляции жидкости в системе.

P – мощность котла;
μ – КПД котла;
∆T – разница температур между подаваемой водой и водой обратном контуре.

Используя вышеизложенные способы гидравлического расчёта, удастся получить реальные параметры, которые являются “фундаментом” будущей системы отопления.

Назначение дизельных теплогенераторов

Тепловую пушку данного типа можно отнести к представителям группы автономных жидкотопливных средств отопления

Их автономность обусловлена отсутствием привязки к магистральным сетям, однако важно учитывать зависимость техники от электросети. Это теплогенераторы для воздушного отопления, которые чаще используются в оснащении заводских комплексов, на фабриках и комбинатах, а также в обслуживании различных технических помещений

Задача установки элементарна и заключается в распространении теплового излучения. Другое дело, что энергия характеризуется целенаправленным движением в потоке, хотя не всегда эта особенность имеет значение при эксплуатации. Одно дело, если требуется обеспечение обогрева конкретной промышленной станции, конструкции или оборудования, и другое – если речь идет о распространении тепла по всей площади цеха или рабочей площадки. Другой особенностью, которой отличаются дизельные теплогенераторы, является их высокая мощность. Сгорание топлива позволяет в кратчайшие временные интервалы обеспечивать обогрев целевого объекта.

Особенности промышленного отопления

Во-первых, чаще всего речь идет о работах на энергоемких Объектах достаточно большой площади, и к системам обогрева (как и ко всем остальным вспомогательным) системам существует требование максимально возможного энергосбережения. Именно этот фактор ставится во главу угла
Кроме того, нередко в обогреваемых помещениях бывают нестандартные условия по температуре, влажности, запыленности. Поэтому используемое тепловое оборудование и материалы должны быть устойчивыми к подобным неблагоприятным воздействиям
На ряде Объектов могут применяться легковоспламеняющиеся и взрывчатые вещества, и, исходя из этого, установленная система должна соответствовать жестким требованиям взрыво- и пожарной безопасности
Еще одним важным отличием рассматриваемых систем является, как правило, их большая суммарная мощность. Она может достигать сотен мегаватт. Поэтому котлы, использующиеся для обогрева домов, часто не подходят для рассматриваемых масштабов. Использование каскадов из бытовых котлов становится просто экономически нецелесообразным
Кроме того, отопление промышленных зданий часто проектируется и монтируется в едином комплексе с климатическими системами. Это дает возможность реализовать отопление производственных помещений с большими площадями и при этом экономить ресурсы и занимаемое магистралями пространство. Прежде всего, такой способ используется при организации воздушного отопления
Следующая особенность, которой обладает промышленное отопление здания – его «нешаблонность». Существуют определенные типовые решения, на основании которых выполняется отопление загородного дома. Данные решения можно применять с небольшими нюансами практически везде и всегда. Технические же решения для масштабных Объектов гораздо более разнообразны. Инженерное искусство в этом сегменте, заключается в подборе оптимального технического решения. Перед началом проектной стадии, важнейшим этапом будет являться грамотное составление Технического Задания. А когда будет происходить установка отопления промышленных Объектов, Техническое Задание, составленное квалифицированными проектировщиками и инженерами, поможет оптимизировать процесс монтажных работ. Проектировщики осуществляют различные инженерные расчеты. Исходя из индивидуально подобранного инженерного решения, определяется наиболее эффективный способ обогрева рассматриваемого Объекта
Зачастую, если речь идет о производстве, то на Объекте расположено технологическое оборудование – станки, конвейеры, производственные линии. Также, возможно, люди, на нем работающие. Это необходимо учесть
Как правило, необходимо равномерное распределение тепла, если проект не предполагает создание зон с особым режимом температуры. Кстати, наличие таких зон — тоже особенность, которую необходимо учесть, организуя отопление промышленных зданий
Как уже было сказано, традиционный для обогрева жилого фонда (в частности, коттеджей) способ с помощью бытового котла и радиаторов в рассматриваемых условиях, как правило, неэффективен. По этой причине промышленные системы отопления строятся по другим принципам. В последнее время это чаще всего автономные системы масштаба Объекта, а иногда и отдельных его частей. Управление автономным обогревом осуществлять проще, чем централизованным (через ТЭЦ) из-за возможности контролировать и регулировать потребление топливных ресурсов
Есть свои особенности и на этапе эксплуатации. В жилом секторе зачастую уровень сервиса системы обогрева иногда бывает недостаточно профессиональным. Если же произведена установка отопления в здании производственного назначения, то, как правило, можно быть уверенным в том, что техническое сервисное обслуживание будет осуществляться квалифицированной командой (чаще всего, это служба главного энергетика или аналогичное по функциям штатное подразделение предприятия). С одной стороны, это несколько облегчает ответственность монтажной организации. Скорее всего, никто не будет после сдачи объекта в эксплуатацию обращаться «по мелочам». С другой же стороны, возрастают требования к составу и уровню написания исполнительной документации. Сотрудники службы эксплуатации, будучи профессионалами, хорошо знают, что именно она должна в себя включать и как составляться. В обязательном порядке должны быть предоставлены все необходимые лицензии, сертификаты, допуски, паспорта на оборудования, акты выполненных работ. Только после этого система будет принята в эксплуатацию

Пример расчета теплопотерь дома

Рассматриваемый дом располагается в городе Кострома, где температура за окном в наиболее холодную пятидневку достигает -31 градусов, температура грунта — +5оС. Желаемая температура в помещении — +22оС.

Рассматривать будем дом со следующими габаритами:

ширина — 6.78 м;
длина — 8.04 м;
высота — 2.8 м.

Величины будут использоваться для вычисления площади ограждающих элементов.

Для расчетов удобнее всего нарисовать план дома на бумаге, обозначив на нем ширину, длину, высоту здания, расположение окон и дверей, их габариты

Стены здания состоят из:

газобетона толщиной В=0.21 м, коэффициентом теплопроводности k=2.87;
пенопласта В=0.05 м, k=1.678;
облицовочного кирпича В=0.09 м, k=2.26.

При определении k следует использовать сведения из таблиц, а лучше — информацию из технического паспорта, поскольку состав материалов разных производителей может отличаться, следовательно, иметь разные характеристики.

Железобетон имеет наиболее высокую теплопроводимость, минераловатные плиты — наименьшую, поэтому их наиболее эффективно использовать в строительстве теплых домов

Пол дома состоит из следующий слоев:

песка, В=0.10 м, k=0.58;
щебня, В=0.10 м, k=0.13;
бетона, В=0.20 м, k=1.1;
утеплителя эковаты, B=0.20 м, k=0.043;
армированной стяжки, В=0.30 м k=0.93.

В приведенном плане дома пол имеет одинаковое строение по всей площади, подвальное помещение отсутствует.

Потолок состоит из:

минеральной ваты, В=0.10 м, k=0.05;
гипсокартона, B=0.025 м, k= 0.21;
сосновых щитов, В=0.05 м, k=0.35.

У потолочного перекрытия выходов на чердак нет.

В доме окон всего 8, все они двухкамерные с К-стеклом, аргоном, показатель D=0.6. Шесть окон имеют габариты 1.2х1.5 м, одно — 1.2х2 м, одно — 0.3х0.5 м. Двери имеют габариты 1х2.2 м, показатель D по паспорту равен 0.36.

Виды теплогенераторов

Все существующие генераторы отопления возможно поделит на два типа:

Мобильные – устройства смогут быть как компактными, так и иметь достаточно внушительные габариты. Перемещать последние возможно на намерено смонтированных для них тележках.

«Мобильными» они называются по той причине, что не подключаются к газопроводу, а работают от газовых баллонов, соответственно, смогут быть установлены в любо месте. Значительно чаще такими устройствами обогревают производственные цеха. направляться подчернуть, что аппараты данного типа особенно нуждаются в действенной вентиляции, поскольку нагретый воздушное пространство выводится с продуктами горения.

Стационарные – подключаются к газопроводу.

Эти устройства со своей стороны делятся на два типа:

Подвесные – предназначены, в большинстве случаев, для обогрева одного помещения. Такие аппараты пользуются громаднейшей популярностью в загородных зданиях, поскольку не занимают нужное место, быстро прогревают помещение, к тому же инструкция по их установке предельно несложная.
Напольные – являются более громоздкие устройства, каковые предназначены для обогрева громадных помещений либо всего дома. Большая часть моделей разрешает подключать к ним систему воздуховодов для равномерного распределения тепла по всем комнатам дома.

Само собой разумеется, дабы обеспечить действенное газовое воздушное отопление, необходимо верно подобрать не только тип обогревателя, но и его мощность. Расчет системы обогрева лучше доверить экспертам, или воспользоваться особыми формулами, каковые возможно обнаружить нашем портале.

Вот, пожалуй, и все основные виды и особенности газовоздушных теплогенераторов, каковые нужно знать, если вы решили оборудовать систему отопления в доме подобным образом.

Расчет воздушного отопления: основные показатели и требования к ним

Любая отопительная система, а воздушная в особенности, требует правильных и точных расчетов. Инструкции к нагревательным агрегатам содержат достаточно информации этого плана. В ее основе – среднестатистические данные и теоретические выводы. При планировании воздушной системы отопления расчет лучше доверить специалистам, имеющим практический опыт в проведении установок.

Основными показателями, учитываемыми при расчете системы, являются:

Расход воздуха на систему отопления. Средний показатель – 1500-3500 м³/час.
Давление в системе. Оно составляет 150 Па.
Мощность котла. Она отличается у разных моделей и типов.
Количество тепловых потерь. Этот показатель зависит от особенностей технических условий помещения.

Планируя воздушную систему отопления, все расчеты рекомендуется предоставить специалистам.

Потери тепла можно рассчитать по следующей формуле:

Q= S*T/R, где

Q – тепловые потери; S – площадь помещения (или здания); T – разница температурных показателей снаружи и внутри; R – тепловое сопротивление конструкций.

Неграмотное выполнение расчетов может привести к отсутствию ожидаемого результата и даже значительным негативным последствиям:

в ходе эксплуатации теплогенератор может перегреваться, работа системы в целом будет заблокирована датчиками;
возможно появление значительных шумов, вибрации воздуховодов;
есть опасность нарушения цикла воздухообмена, которое приводит к температурному дисбалансу.

Общая длина центрального воздуховода не должна превышать 30 м. Дополнительные ответвления – не более 15 м. Мощность твердотопливного котла для обогрева жилого дома может составлять 20-50 кВт. Для обеспечения воздушного отопления теплиц, конференц-залов, холлов и т. д. применяются котлы мощностью до 1 мВт. Производственные цеха, торговые центры могут обеспечить теплом устройства мощностью от 5 до 10 мВт.

Котлы, обладающие функциями регулировки процесса, стоят дороже, но быстро окупаются.На заметку! Выбирая котел для воздушного обогрева, лучше отдать предпочтение агрегату, обладающему возможностями регулирования процесса горения. Стоимость достаточно быстро окупится экономным расходом топлива.

Производственное отоплениеcolor

Производственное отопление — система мероприятий направленных на создание благоприятных условий для осуществления производственной деятельности. Основной задачей производственного отопления является поддержание комфортной для рабочего температуры на рабочем месте что, как правило, способствует увеличению производительности труда. Поддержание оптимальной температуры необходимо так же и для защиты оборудования от резких перепадов тепла которое может привести к выходу из строя станков и аппаратуры что приводит к лишним финансовым затратам на их ремонт или замену. Перед руководством, поставившим задачу организации производственного отопления, возникают сложные вопросы, которые необходимо решить наиболее оптимальным способом. Сразу встаёт проблема, каким образом достичь этой цели затратив при этом минимальное количество средств. Прежде всего, предприниматель должен учесть климатические особенности местности, на которой требуется произвести производственное отопление. Для регионов города Москвы или Санкт-Петербурга это будут одни условия с характерным климатом для этой местности для Тюмени или Якутии совсем другие обусловленные сильными морозами и ветрами в зимний период. Учёт всех этих особенностей приводится в анкетеcolor>на расчёт тепловых потерь производства представленной на сайте.

Системы отопления производстваcolor>

Системы отопления производства — технические средства позволяющие создать на рабочих местах приемлемые климатические условия для осуществления производственной деятельности. Наиболее распространёнными на сегодняшний день являются системы отопления производства инфракрасные, воздушные и водяные. Две последние относятся к центральным системам позволяющим обеспечить теплом от теплоцентралей. При воздушной системе производственного отопления помещении цеха, монтируются воздуховоды, по которым подаётся тёплый воздух от генератора тепла расположенного за пределами производства. Коэффициент полезного действия (КПД) такого способа обогрева достигает порядка 50%. Водяное в отличие от воздушного имеет свои преимущества и недостатки. Так как теплоёмкостьcolor> воды значительно выше теплоёмкости воздуха то и расход её на обогрев такого же помещения будет намного меньше, а потому и системы доставки теплоносителя намного меньше чем у воздушных. В тоже время система водяного обогрева обладает большой инертностью связанной с тем, что нагрев воды происходит намного дольше, чем воздуха. Это значительно увеличивает время необходимое для прогрева помещения до нужной температуры. Основным недостатком этих систем производственного отопления предприятий является наличие значительного количества дополнительного оборудования (генераторов тепла), громоздких подводящих систем обеспечивающих доставку тепла до обогреваемого объекта, большие тепловые потери на трассе, низкий КПД.

Инфракрасные системы отопленияcolor> лишены всех недостатков присущих выше перечисленным методам. Появляется возможность существенно освободить рабочее пространство от излишнего громоздкого теплового хозяйства занимающего много места производственных площадей и развернуть на нём изготовление дополнительной продукции выпускаемой предприятием. В тоже время КПД этой системы отопления составляет порядка 70 – 90 % в зависимости от способа применения инфракрасного обогрева, что так же даёт серьёзную экономию денежных средств и в конечном итоге позволяет снизить себестоимость конечного продукта. Отсутствие дорогостоящих подводящих систем и тепловых потерь на трассе также снижает эксплуатационные расходы на производственное отопление, что в свою очередь делает возможным дополнительно обеспечить теплом новые рабочие места. Какую систему производственного отопления применить на данном предприятии заказчик, как правило, выбирает сам. Но при этом необходимо учитывать все особенности присущие тому или иному методу доставки теплоносителя и его экономичности в зависимости от сложившихся условий и цен на рынке.

Как выбрать теплогенератор?

Выбирая отопительное оборудование нужно учесть массу деталей

В первую очередь важно оценить площадь отапливаемого помещения. Чем больше здание, тем мощнее должен быть теплогенератор

Теплоемкость здания рассчитывается по формуле:

р=V·ΔT·k/860

p — искомая теплоемкость;

V — отапливаемая территория (перемножаются высота, длинна и ширина комнаты);

ΔT — разница температурных показателей в здании и за его пределами;

K — теплоизоляция (показатели материала, которым утеплено здание).

Показатели самых часто используемых материалов:

двойной слой кирпича — 1-1,9 Вт/м°С;
одинарный слой кирпича — 2-2,9 Вт/м°С;
деревянные панели или профнастил — 3-4 Вт/м°С;
современная тепло и гидроизоляция — 0,6-0,9 Вт/м°С.

Показатель количества килокалорий в киловаттах — 860. Общепринятые стандарты — на 1 кВт мощности теплогенератора необходимо от 30 кубометров нагнетаемого воздуха.

Мощность воздухонагревателя должна превышать мощность горелки минимум на 15%. Такое оборудование надежно и эффективно в любой ситуации. Его использование сокращает затраты на электроэнергию

Зная величину теплоемкости можно подобрать оборудование, которое сможет обогреть всю площадь помещения.

Нюансы при выборе теплогенератора

Перед приобретением отопительного оборудования обязательно нужно:

обустроить дымоход для выхода токсичных газов;
продумать систему вентиляционных каналов для циркуляции нагретого воздуха;
с помощью формулы рассчитать мощность устройства.

Выполнив все эти действия можно смело отправляться за приобретением.

Если в помещении есть проблемы с обустройством вентиляции, рекомендуется устанавливать мощный напольный генератор и синхронизировать его работу с вентиляцией, осуществляющей забор воздуха сразу с улицы

Для выбора качественной модели газового теплогенератора нужно обратить внимание на следующие нюансы:

тип и конструкция горелки — актуально, если может потребоваться смена топлива;
гарантийный талон и техпаспорт — гарантия приобретения оригинального (не бракованного) оборудования;
качественные комплектующие — такое оборудование стоит дороже, но его срок службы гораздо дольше.

Учитывая эти факторы выбранный теплогенератор прослужит долгие годы.

Советы для выбора надежного оборудования

Следуя простым рекомендациям можно избежать приобретения некачественного товара:

Покупку лучше совершать в сертифицированных точках продаж. Часто на оптовых базах и в интернете под видом качественного оборудования продают бракованные изделия. Ловушкой является сниженная вдвое стоимость.
Если нет возможности или вы не успели рассчитать требуемую мощность устройства, то консультанты в магазине выполнять это за вас. Для этого нужно только знать площадь дома, высоту потолков и толщину стен. Произведя расчеты, специалисты предложат оптимальную модель для вашего дома.
Рекомендуется приобретать марки, имеющие положительные отзывы в сети интернет. Также вы можете заранее узнать, как ведет себя оборудование во время эксплуатации и прочие особенности.

Для домашнего пользования идеальным вариантом станут такие модели как Airmax D 28, Titan 25 (30, 35), Fuela, ТГ-7,5, Дракон 12.

Что такое «воздушное отопление»?

В России этим термином принято именовать канальные системы обработки воздуха. Воздух нагревается (различными устройствами при помощи газа, электричества, воды и т.д.) и распределяется по помещениям дома через каналы воздуховодов прямого (подача) и обратного (возврат) потока. Оборудование подбирается исходя из целесообразности по используемому топливу (наиболее экономичный вид – газовые воздухонагреватели, или газовые теплогенераторы), мощность оборудования рассчитывается на основе инженерного расчета, учитывающего тепловые потери помещений для обогрева конкретного дома и общую отапливаемую площадь.

Виды и типы теплогенераторов для воздушного отопления

Теплогенераторами называют оборудование, которое обеспечивает прямое получение теплоносителя, подогретого до нужной температуры. Нагрев происходит в процессе сжигания различных видов топлива. Тепловые генераторы – это достойная конкуренция традиционным котлам для отопления дома.

В зависимости от используемого топлива агрегаты воздушного отопления делятся на следующие разновидности:

Газовые тепловые генераторы считаются самой распространенной разновидностью, потому что такое топливо самое доступное, газовые магистрали могут быть очень разветвленными, топливо не нужно транспортировать, загружать в прибор и складировать. Природный газ в нашей стране считается самой дешевой разновидностью топлива. Если сравнивать газ по количеству вредных выбросов, которые выделяются во время сгорания, то их намного меньше, чем у других разновидностей топлива. КПД газового отопительного оборудования самый высокий и составляет 91%. Есть модели с закрытыми и открытыми теплообменниками. Первая разновидность более безопасная, но и более дорогая.
Дизельные генераторы тепла работают на керосине или дизельном топливе. Они различаются по типу форсунки и бывают с капельной подачей и распыляющей. В последнем случае топливо равномерно распылятся в камере сгорания.
Универсальные теплогенераторы могут работать на животных и растительных жирах, отработанном масле или дизтопливе. Эти приборы обычно применяют на производственных предприятиях, которые в технологическом процессе используют масла и жиры. При этом одновременно решается проблема утилизации отработанных масел и жиров. Их мощность немного меньше, чем у предыдущей разновидности. Кроме этого, в процессе сгорания этого топлива постоянно образуются шлаки, нуждающиеся в удалении. Именно поэтому в таких приборах стоит две емкости сгорания, для обеспечения бесперебойной работы во время очищения одной камеры от шлаков.
Твердотопливные генераторы – это конструкция, объединяющая в себе традиционную печь и дизельные либо газовые приборы. В агрегате есть дверца для загрузки топлива и колосники. В качестве топлива используются стружки, щепки, дрова, торф, уголь и другие отходы (например, шелуха гречки). Их КПД доходит до 85%. Габариты этих приборов значительные. Кроме этого, в процессе сгорания топлива образуются отходы.
Вихревые теплогенераторы в процессе работы используют антифриз или воду для преобразования электрической энергии в тепловую.

КТГ своими руками

Наиболее простым вариантом для реализации в домашних условиях является кавитационный генератор трубчатого типа с одним или несколькими соплами для нагревания воды. Поэтому разберем пример изготовления именно такого устройства, для этого вам понадобится:

Насос – для нагревания обязательно выбирайте тепловой насос, который не боится постоянного воздействия высоких температур. Он должен обеспечивать рабочее давление на выходе в 4 – 12атм.
2 манометра и гильзы для их установки – размещаются с двух сторон от сопла для измерения давления на входе и выходе из кавитационного элемента.
Термометр для измерения величины нагрева теплоносителя в системе.
Клапан для удаления лишнего воздуха из кавитационного теплогенератора. Устанавливается в самой верхней точке системы.
Сопло – должно иметь диаметр проходного отверстия от 9 до 16мм, делать меньше не рекомендуется, так как кавитация может возникнуть уже в насосе, что значительно снизит срок его эксплуатации. По форме сопло может быть цилиндрическим, коническим или овальным, с практической точки зрения вам подойдет любое.
Трубы и соединительные элементы (радиаторы отопления при их отсутствии ) – выбираются в соответствии с поставленной задачей, но наиболее простым вариантом являются пластиковые трубы под пайку.
Автоматика включения/отключения кавитационного теплогенератора – как правило, подвязывается под температурный режим, устанавливается на отключение примерно при 80ºС и на включение при снижении менее 60ºС. Но режим работы кавитационного теплогенератора вы можете выбрать самостоятельно.

Рис. 6: схема кавитационного теплогенератора

Перед соединением всех элементов желательно нарисовать схему их расположения на бумаге, стенах или на полу. Места расположения необходимо размещать вдали от легковоспламеняемых элементов или последние нужно убрать на безопасное расстояние от системы отопления.

Соберите все элементы, как вы изобразили на схеме, и проверьте герметичность без включения генератора. Затем опробуйте в рабочем режиме кавитационного теплогенератора, нормальным нарастанием температуры жидкости считается 3- 5ºС за одну минуту.

Расчет количества вентиляционных решеток

Рассчитывается количество вентрешеток и скорость воздуха в воздуховоде:

1)Задаемся количеством решеток и выбираем из каталога их размеры

2) Зная их количество и расход воздуха, рассчитываем количество воздуха для 1 решетки

3) Рассчитываем скорость выхода воздуха из воздухораспределителя за формулой V= q /S, где q- количество воздуха на одну решетку, а S- площадь воздухораспределителя. Обязательно необходимо ознакомится с нормативной скоростью вытока, и только после того как рассчитанная скорость будет меньше нормативной можно считать , что количество решеток подобрано правильно.

Виды газовых теплогенераторов

Газонагреватели для отопления делятся на мобильные и стационарные. Последние в свою очередь подразделяются на подвесные и напольные. При этом мобильные агрегаты менее распространены, потому что для их работы используются газовые баллоны, что не всегда удобно и возможно обеспечить. Именно поэтому такие приборы применяются только в крайних случаях, например, когда основное отопление в помещении отключено, и нужно срочно его обогреть при резком снижении температуры на улице. Также такие агрегаты применяют в качестве основного отопления в регионах с коротким зимним сезоном.

Стационарную разновидность нагревателей применяют в разных сферах. Навесные теплогенераторы навешиваются на стены внутри и снаружи помещений. Приборы напольного типа в зависимости от особенностей сборки бывают горизонтальные и вертикальные. Первые чаще применяются в невысоких помещениях, а вторые подходят для установки в частном доме или на улице. Напольные приборы удобно использовать для обогрева небольших комнат, установив их на входе-выходе в отапливаемую зону.

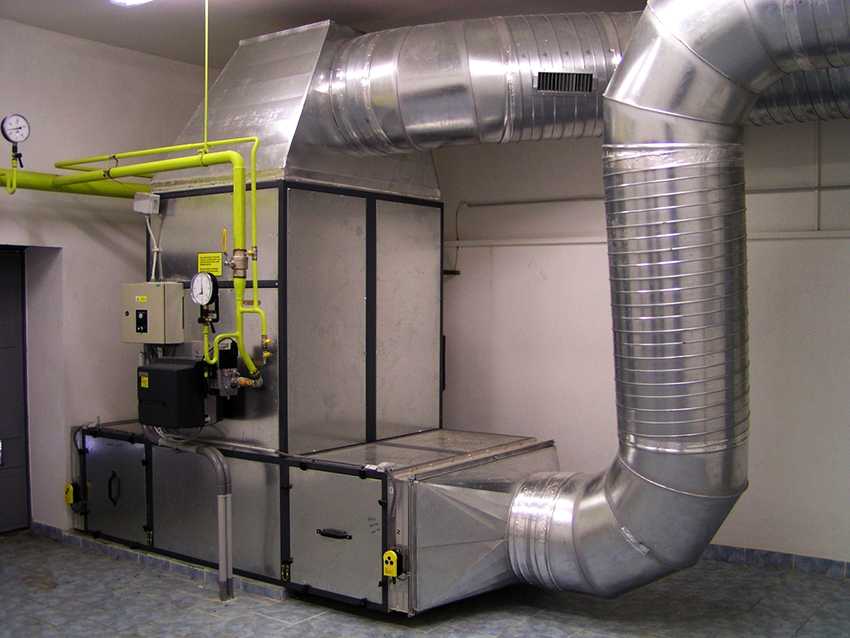

Устройство газовых теплогенераторов

Газовый теплогенератор является нагревателем, который подогревает теплоноситель (воздух) до необходимой температуры.

Его устройство следующее:

Воздушный вентилятор предназначен для бесперебойной подачи воздушных масс и удаления отработанного воздуха из системы. Отработанный воздух выводится вверх.
Посредством газовой горелки осуществляется сгорание топлива и нагрев теплоносителя.
Полное сгорание теплового источника происходит в камере горения. Если топливо сгорает полностью без остатка, то объем углекислого газа, который выбрасывает система, небольшой.
Предназначение теплообменника заключается в обеспечении нормального теплообмена между помещением и теплогенератором. Кроме этого, теплообменник защищает отопительное оборудование от перегрева.
Для отведения нагретого воздуха в помещение используются воздуховоды.

Принцип работы подобного отопительного оборудования заключается в следующем: вентилятор втягивает холодный воздух в прибор, он нагревается в процессе сгорания топлива до необходимой температуры и выводится по воздуховодам в помещение.

Процесс работы газового нагревателя можно разделить на следующие этапы:

холодный воздух с улицы или помещения втягивается вентилятором в прибор и попадает на нагревательный элемент;
поскольку в камере сжигания постоянно сгорает газ, выделяется тепловая энергия, которая и нагревает воздух;
после этого вентилятор подает нагретый воздух в теплообменник;
воздушные потолки распределяются по системе воздуховодов за счет использования воздушных клапанов;
через решетки нагретый воздух подается в помещение и постепенно нагревает его.

Расчет и выбор газового генератора

Чтобы эффективность работы системы была достаточной, воздухонагреватель газовый для воздушного отопления должен быть правильно подобран

Для этого в первую очередь нужно обратить внимание на размер теплообменника. Габариты теплодержателя должны на 1/5 часть быть больше, чем размеры горелки

Для правильного выбора газового генератора нужно рассчитать его мощность. Для этого используют формулу – Р=VхΔTхk/860, где:

V в м3 обозначает отапливаемую площадь постройки;
ΔT в °C – это разница температур воздуха в доме и за его пределами;
K – это показатель теплоизоляции дома (число можно подобрать по справочнику);
860 – это число является коэффициентом, позволяющим перевести килокалории в кВт.

Мощность прибора подбирается в соответствии с полученным значением. Как правило, рабочая мощность оборудования указывается в его технических характеристиках.

Для бесперебойной работы нагревательного оборудования для воздушного отопления необходимо обеспечить непрерывную подачу воздуха в прибор. С этой целью должна быть грамотно обустроена система вентилирования сооружения. Если с вентиляцией есть проблемы, то лучше использовать прибор подвесного типа, который забирает воздух с улицы.

Из чего состоит газовый теплогенератор для воздушного отопления

Как уже говорилось ранее, газовое воздушное отопление позволяет не только эффективно, но и быстро прогреть помещение до нужной температуры.

В конструкцию теплового генератора входит следующий набор функциональных элементов: стандартная горелка, воздушный вентилятор, теплообменник, воздуховоды и камера сгорания источника тепла.

Каждая из этих часть системы играет определенную и важную роль, а именно:

функция газовой горелки заключается в поджоге топлива и обеспечении его дальнейшего сгорания;
предназначение воздушного вентилятора заключается в безостановочной подаче свежего воздуха, а также в выбросе уже отработанного воздуха вверх из системы;
в камере сгорания происходит полное сгорание источника тепла. При условии, если топливо сгорает полностью, то количество выпускаемого системой углекислого газа не является большим;
теплообменник необходим для того, чтобы между теплогенератором и непосредственно помещением происходил нормальный обмен теплом, то есть предотвращает перегрев отопительного оборудования;
воздуховоды – это особые каналы, которые необходимы для отвода горячего воздуха в нужные участки помещения.

Принцип работы таких механизмов, как теплогенераторы газовые для воздушного отопления, можно описать следующим образом: холодный воздух, попадая в вентилятор, нагревается в процессе сгорания топлива, а уже нагретый воздушный поток движется по воздуховодам в комнату.

Этот цикл является непрерывным, а эксплуатационный срок прибора во многом зависит от правильности его эксплуатации и технических особенностей. Главное отличие воздушной системы отопления от других способов обогрева – отсутствие теплоносителя.
