Разновидности газовых горелок для отопительных котлов

Схема устройства, размеры

Любой современный котел состоит из газовой горелки, внутри которой находятся форсунки, через них топливо подается в камеру сгорания.

Неотъемлемая часть агрегата — теплообменник, внутри которого расположены трубы с теплоносителем.

Количество теплообменников зависит от типа техники: у одноконтурной (только для тепла) он один, а у двухконтурной (для тепла и нагрева воды) их может быть два.

В структуру котла входит циркуляционный насос и расширительный бак для отвода теплоносителя. Управляется устройство при помощи электронной системы.

Настенные модели котлов отличаются от напольных котлов не только способом установки. Они более легкие по весу, с меньшим уровнем мощности и почти не производят во время работы шум. Двухконтурные настенные котлы нагревают воду до 55—60 градусов тепла. У них есть возможность электрического розжига и горелка с модуляцией.

Технические характеристики настенного котла:

• открытая или закрытая камера сгорания;
• площадь обогрева — до 240—400 кв. м;
• высота — до 70—74 см, длина — 30—31 см, ширина — 40 см;
• средняя мощность — от 11—25 кВт;
• производительность — минимум 10—15 л в минуту (для двухконтурных моделей);
• показатели расхода газ — минимум 2,73—2,78 м³/час;
• вместительность бака — 6—10 л;
• предохранительный клапан и защита от замерзания;
• КПД минимум 90%.

У современных настенных моделей котлов есть битермический теплообменник и датчик присутствия тяги. Они управляются при помощи жидкокристаллического дисплея. Важна в этом котле и система безопасности: защита от перегрева, недостатка воды, от накипи и блокировка насоса.

Фото 2. Схема и изображение внутреннего устройства двухконтурного конденсационного газового котла. Указаны основные части.

Еще один важный компонент — модулируемая горелка и вентилятор. Благодаря им можно изменять мощность котла и автоматически повышать его КПД. Желательно чтобы корпус котла был защищен по стандарту IPX5D на случай протечек и других повреждений.

Напольные котлы предполагают сложный монтаж, и считаются более безопасными в эксплуатации, чем настенные. Их габариты больше и во время работы может быть слышен шум. Исключения возможны, только если в котле предусмотрено естественное дымоудаление, и нет циркуляционного насоса. Играет свою роль и плавное включение, которое может быть очень тихим либо наоборот.

Двухконтурные напольные котлы способны нагревать воду до более высокой температуры, чем настенные: до 80—90 градусов. У оборудования есть встроенные предохранительные клапаны, реле минимального давления, стабилизатор тяги.

Технические характеристики напольного котла:

• открытая или закрытая камера сгорания;
• площадь обогрева — до 450—1000 кв. м;
• высота — до 100 см, длина — до 45 см, ширина — до 52—60 см;
• средняя мощность — от 7—50 кВт;
• производительность — минимум 6—15 л в минуту (для двухконтурных моделей);
• показатели расхода газа — минимум 0,94—1,45 м³/час;
• вместительность бака — 6—10 л;
• возможна работа котлов в каскаде;
• предохранительный клапан и защита от замерзания;
• КПД минимум 91—93%.

Напольные или, как их еще называют, стационарные котлы оснащаются ЖК-дисплеем, на котором можно прочитать сервисное меню и коды ошибок.

Контроль наличия пламени в котле ведется с использованием датчика ионизации. Пуск пилотной горелки котла выполняется с помощью пьезорозжига или электрического розжига.

Котлы могут эксплуатироваться при параллельном подключении в единую отопительную систему. Безопасность достигается благодаря автоматизации всех процессов управления.

Дополнительные характеристики газовых котлов: на что обратить внимание

Выбирая устройство для отопления дачного дома, поинтересуйтесь его мощностью. Исходите из того, что для эффективного обогрева 10 кв. м требуется 1 кВт – если высота потолков не превышает 3 м. Кроме того, важен и уровень мощности. Отдавая предпочтение одноступенчатому котлу, имейте в виду, что он постоянно работает с одинаковой силой. При этом нет возможности контролировать поступление газа, как в двухступенчатых агрегатах. Плавное переключение режима потребления «голубого топлива» (например, в зависимости от климата или времени года) позволяет экономить.

Стальной газовый котел

Еще один параметр, на который следует обращать внимание – камера сгорания. Чаще всего в устройствах с естественной тягой можно встретить открытый тип, когда кислород для сгорания берется из жилого помещения

При недостаточной вентиляции это может быть опасным для жизни, поэтому лучше предусмотреть для такого агрегата топочную. Закрытая камера сгорания, которую чаще устанавливают в вентиляторных котлах, берет воздух извне. Это безопаснее при эксплуатации, но дороже при покупке.

Также специалисты советуют обращать внимание, из чего изготовлен основной элемент газового котла – теплообменник, в котором нагревается вода

1. Чугун хрупок, реагирует на изменения температуры. При этом он дольше служит (30-40 лет), устойчив к воздействию коррозии и лучше сохраняет тепло.
2. Сталь не боится перепадов температуры, хорошо вписывается в интерьер дома, но чаще подвергается коррозии. Срок ее службы – 15-25 лет.
3. Медь – самый дорогой материал, который при этом имеет такие достоинства: устойчивость к ржавчине, равномерный нагрев, высокий КПД.

Будьте готовы к тому, что напольный газовый котел довольно крупногабаритный Кроме того, более дорогие модели газовых агрегатов обычно оснащаются автоматикой, которая:

• блокирует котел, когда газ отключается;
• контролирует тягу;
• отключает газ, если пламя гаснет и др.

Общие правила устройства дымохода для печи

Еще одно условие нормальной работы газовой печки — устройство дымохода. Для печей, работающих на газе, дымовые каналы должны быть вертикальные, без уступов. Конструкция дымохода дровяной печи часто не подходит для вывода продуктов сгорания газа.

Уклон дымохода допускается, но не больше 30°, и при условии, что сечение труб на наклонных участках не меньше сечения труб, установленных вертикально

Переоборудовать старый дымоход можно путем гильзирования. Варианты модернизации:

• Установка в дымоходный канал трубы из нержавейки. При этом диаметр и высоту трубы следует подбирать соответствующий характеристикам дымоходного канала. Зазор между стенками дымохода и трубы заполняют негорючим теплоизоляционным материалом типа керамзита, пеностекла.
• Применение технологии FuranFlex. Метод заключается в размещении эластичной полимерной трубы внутри канала, которая под давлением принимает его форму и затвердевает. Защитный слой служит для утепления, герметизации и внутренней защиты дымохода.

Если ни один вариант переделки дымохода не подойдет, придется устанавливать новый. В зависимости от места расположения печки, возможны два варианта устройства дымохода: наружный приставной или внутренний.

Влияние характеристик дымохода на безопасность отопления таково, что его обязательно будут проверять органы Пожарного надзора с последующей выдачей письменного акта, без которого оборудование к газовым сетям не подключат.

Требования к промышленным газовым котельным

Газовые котельные – пожароопасные объекты, к ним предъявляются особые требования на стадиях проектирования, монтажа и эксплуатации. Основные требования закреплены в СНиП II-35- «Котельные установки».

Требования к насосам обозначены в СП 89.13330.2012. Вода и пар должны соответствовать — ГОСТу 20995-75, 2761-84, а система химводоподготовки — СНиП 2.04.02-84 «Водоснабжение». Более подробно с требованиями и правилами можно ознакомиться в книге «Котельные установки промышленных предприятий» (Сидельковский Л.Н. Юренев В.Н).

Котлы промышленных котельных устанавливают в отдельностоящем здании, которое по огнестойкости определяется производственными требованиями. Для монтажа крупногабаритных элементов и узлов котла должны быть предусмотрены монтажные проемы.

Проектирование и строительство промышленных котельных выполняется с учётом существующих планов застройки и инженерных коммуникаций в районе предполагаемого строительства.

Проектом должны быть предусмотрены котельный зал, насосный зал, топливное хозяйство, помещения для химводоочистки и КИПиА.

Выбираем газовую горелку: на что следует обращать внимание?

Из приведенного выше обзора становится ясно, что существует большое разнообразие горелок на газу, как по конструкции, так и по области их использования. Выбор очень велик и возникает вопрос о том, как выбрать горелку и не прогадать?

Если принято решение приобрести газовую горелку для печи в баню, следует сосредоточиться на нескольких критериях и главным, конечно же, является мощность. Печь должна быть способна выполнять свою прямую функцию – нагревать и поддерживать заданную температуру в парилке.

Принято считать, что на один кубический метр парной необходим один киловатт мощности. На первый взгляд кажется, что в этом нет ничего сложного. Однако подход работает только в помещениях с правильно выполненной по всем техническим нормам термоизоляцией.

На деле оказывается, что в бане существуют участки, пропускающие тепло. Их также необходимо брать в расчет. Окно – один из основных источников потерь тепла. На квадратный метр окна с одним стеклом необходимо 3 кВт мощности и 1,5 кВт на окно с двойным стеклопакетом.

Кирпичные или облицованные плиткой участки бани потребуют прибавки к мощности печи еще 1,2 кВт.

Высокой теплоемкостью обладают бревенчатые стены. Баня из сруба без внутренней теплоизоляции потребует увеличения мощности в полтора раза.

В итоге может получиться весьма большая мощность. При выборе горелки необходимо ориентироваться на ее технические характеристики. Полученное значение мощности должно оказаться в диапазоне величин, указанных в паспорте.

При выборе системы отопления дома также могут возникнуть трудности. На рынке предлагаются электрокотлы, твердотопливные и газовые котлы, а также ГИИ инфракрасные горелки.

Каждый из перечисленных вариантов обладает своими преимуществами и недостатками. Ориентироваться необходимо на задачи, которые данное оборудование должно выполнять.

Например, чтобы прогреть большие помещения с плохой теплоизоляцией лучше всего подойдут инфракрасные нагреватели с подачей газа из бытового баллона, так как с их помощью нагревается поверхность, а не воздух.

Электрические котлы маленькие, компактные, бесшумные, могут работать в автономном режиме и долго служат. Газовые котлы с автоматизацией горелки на газу являются наиболее эффективными и экономичными. Кроме того, данное топливо является самым дешевым.

Самое главное при выборе ориентироваться на проверенные модели котлов, а также на надежные магазины. Ведь никто не застрахован от покупки подделки.

Виды газовых горелок

До изучения классификации газовых горелок, следует четко уяснить их функцию. Вопреки расхожему мнению, горелка – это не просто сопло, через которое подается газообразное топливо.

• атмосферные;
• наддувные (вентиляторные и турбированные);
• диффузионно-кинетические.

Помимо этого, горелки могут быть:

1. Одноступенчатыми: такое устройство работает с постоянной мощностью. Поддержание температуры теплоносителя (или воздуха в комнатах) на заданной отметке обеспечивается своевременным розжигом или отключением горелки. При этом температура все время скачет в пределах некоторого диапазона, а горелка и другие элементы котла имеют сравнительно небольшой срок службы.
2. Двухступенчатыми: могут работать в двух режимах – номинальном и половинном. При незначительной нагрузке на отопительную систему (в период потепления) активируется половинный режим, обеспечивающий более ровную работу котла и меньший износ всех его компонентов, включая и саму горелку.
3. Модулированными: мощность устройства может регулироваться плавно от нуля до номинала. Благодаря этому, котел работает постоянно и в самом оптимальном режиме, вследствие чего его износ является минимальным.

Температура воздуха или теплоносителя (зависит от типа термостата) в модулированных горелках держится без каких-либо колебаний строго на заданной отметке, при этом расход топлива по сравнению с одноступенчатой горелкой сокращается на 20%.

Принцип работы газовой горелки

Газовая горелка представляет собой аппарат, задачей которого является обеспечение горения (в данном случае) газообразного топлива. В качестве сжигаемого сырья чаще используют натуральный газ (например метан), либо сжиженный газ (например пропан-бутановая смесь). Весь процесс работы горелки можно разделить на 3 принципиальных этапа:

1. Подготовительный этап.

2. Этап смешения.

Основной принцип работы газовых горелок можно рассмотреть на примере стандартной атмосферной горелки. На первом этапе происходит подготовка топлива и воздуха с приданием им необходимых характеристик: скорость, направление и т.д. При необходимости происходит предварительный нагрев. Затем наступает этап смешения топлива и воздуха с образованием горючей смеси

Следует заметить, что для инжекторного вида горелок важное значение на данном этапе занимает эффект «засасывания»: после прохождения под давлением струи газа через трубку, в ней достигается разрежение. Это приводит к тому, что воздух через специальные перфорации в трубке засасывается вовнутрь и смешивается с газом

И, наконец, на третьем этапе происходит непосредственно горение, т.е. реакция окисления горючих элементов топлива посредством кислорода. Образующаяся в итоге горючая смесь воспламеняется с помощью устройства на конце трубки.

Для мониторирования уровня давления, стабилизации газового потока и контроля подаваемого на горелку топлива используют редуктор. Согласно принципу работы выделяют два вида редукторов: обратного и прямого действия. Кроме вышеупомянутой, т.н., инжекторной горелки существует и безинжекторная горелка. В наконечник трубки такой горелки монтируется смесительная ёмкость — сопло. Принципом работы такого аппарата и его основным преимуществом является то, что и газ и подогреваемый кислород подаются одновременно и под одинаковым давлением (в среднем от 0.5 до 1.0 кгс/см2). Подаваемый воздух на входе может быть холдным (если поступает от обычного вентилятора) или подогретым (если проходит регенеративный воздухонагреватель). В зависимости от назначения и мощности, горелки могут обладать функцией отслеживания и изменения коэфициента избытка воздуха (т. е. соотношения воздух-топливо). Такой особенностью обладают, например, установки на крупных промышленных предприятиях. Если же горелка используется, например, в котлах небольшой мощности, то она не обладает способностью изменять этот параметр.

Важной характеристикой и классифицирующим признаком горелки является возможность создания прямолинейного или закрученного (разомкнутого и не разомкнутого) факела. В последнем случае в области оси факела имеется зона. с постоянно циркулирующими продуктами сгорания

А также способность изменять характеристики факела, например его протяжённость, крутку

с постоянно циркулирующими продуктами сгорания. А также способность изменять характеристики факела, например его протяжённость, крутку.

Также, рассматривая принцип работы газовой горелки, не стоит забывать про управление процессом работы аппарата, возможность автоматизации процесса подачи топлива.

Так, выделяют 3 основных степени автоматизации:

1. Ручное управление — все манипуляции проводятся под непосредственным контролем человека.

2. Полуавтоматическое — в этом случе манипуляции оператора сведены к минимуму, однако требуют от него постоянного контроля.

3. Автоматическое — запуск, выполнение операций и остановка аппарата происходит одним только нажатием кнопки.

В настоящее время это нехитрое, с первого взгляда, устройство нашло широкое применение в различных областях жизни и деятельности человека: от крупных промышленных предприятий до туризма и отдыха на природе, о чем можно почитать в других наших статьях.

Виды газовых котлов для отопления: конденсационные, конвекционные и другие

Котлы, работающие за счет природного газа, бывают разных типов: напольные и настенные, с открытой и закрытой камерой сгорания, двух- и одноконтурные, конденсационные и конвекционные (первые более мощные и с высоким КПД).

Преимущества газового отопления:

• обогрев большой площади (идеально для коттеджей, дач, загородных домов);
• электрический или пьезорозжиг;
• непрерывное поступление газа;
• высокий КПД — минимум 90%;
• электронная система управления (в том числе через интернет в дорогих моделях);
• автоматическое возобновление работы в случае перепада напряжения;
• низкие затраты на обслуживание;
• экономия на коммунальных платежах;
• минимальные риски во время эксплуатации.

Модели котлов отличаются по мощности, системам безопасности и легкости в управлении.

Вывод отработанного топлива организован через дымоход или посредством принудительной тяги через небольшую коаксиальную трубу. Помогает в выведении отходов и вентилятор, который присутствует во многих моделях котлов с принудительной тягой. Запускается прибор при помощи электрического или пьезорозжига. В первом случае возможно автоматическое включение при спаде напряжения в сети, во втором — нет.

Размещение: настенные, напольные

Настенные котлы представляют собой конструкцию весом от 30—50 кг, которая крепится к стене. За счет этого техника никому не мешает и фактически сливается с отделкой.

Фото 1. Настенный газовый котёл с подключенным водяным контуром. Также к системе присоединен бойлер для нагрева воды.

Для настенных устройств характерна мощность от 12—42 кВт. Подобные котлы способны обогреть территорию до 350—400 кв. м. За счет небольшого веса котлы легко монтируются и не доставляют хозяевам никаких неудобств. Теплообменники в таких устройствах, как правило, изготовлены из легких по весу медных трубок.

Настенные котлы подразделяются на виды:

• обычные модели;
• с модуляционной горелкой.

Модуляционная горелка котла позволяет экономно расходовать топливо и тратить меньше средств на оплату коммунальных услуг. Настенные котлы делятся на модели с принудительной и естественной тягой, то есть с вентилятором и дымоходом. Если в помещении нет отверстия для дымохода, необходимо выбирать первый вариант.

Справка. Стоимость настенных котлов — от 14 тыс. рублей. За эту цену можно купить в основном устройства отечественного изготовления слабой мощности. Средняя цена добротных моделей иностранных производителей не менее 24—35 тыс. рублей.

Напольные котлы. Это более тяжелые по весу агрегаты (до 120—200 кг), которые устанавливаются на пол. В основном их выбирают для обогрева больших помещений и устанавливают в мини-котельных или подсобках. Приличный вес котла связан с тем, что теплообменник изготовлен из тяжелых материалов, например, из чугуна.

Некоторые производители котлов предлагают узкие агрегаты, которые в ширину не превышают 35—45 см. Средний диапазон мощностей таких устройств — от 12 до 108 кВт, однако, есть котлы, в которых мощность достигает 1000 кВт.

Можно выбрать напольные газовые модели:

• с наддувными горелками;
• с атмосферными горелками.

Первые стоят дороже за счет энергопотребления и высокого КПД. Котлы с атмосферными горелками стоят меньше и работают практически без шума. Для напольного прибора характерны такие элементы, как датчик тяги, термостат, продуманная система безопасности на случай падения температуры, напряжения в сети, перегрева.

Стоимость напольных котлов российского производства — от 10 тыс. рублей. Качественные агрегаты с массой дополнительных функций от иностранных компаний стоят не менее 35—42 тыс. рублей, а элитные модели повышенной мощности — до 200 тыс. рублей.

Что представляет собой газовая горелка

Газовая горелка – это один из важнейших узлов любого котла. Она отвечает за создание устойчивого пламени. Именно здесь происходит сжигание подающегося топлива. Полученное тепло поднимается вверх, к теплообменнику, где практически полностью переходит в теплоноситель. Продукты сгорания вместе с остатками тепла тем или иным образом удаляются в атмосферу.

Устройство газовой горелки для котла предельно простое – оно включает в себя несколько основных узлов:

Низкое выделение окислов азота и угарных газов при горении делает котел почти безупречным в экологическом отношении.

• Форсунку – отсюда выбрасывается газ;
• Систему розжига – обеспечивает поджигание газа;
• Систему автоматики – контролирует температуру;
• Датчик наличия пламени – контролирует наличие огня.

Упрощенно говоря, все выглядит именно так. А чем отличаются друг от друга те или иные виды газовых горелок в различных моделях котлов, вы узнаете чуть позже.

Современная газовая горелка для котла отопления – это устройство, к которому предъявляются определенные требования. В первую очередь важна бесшумность работы. Сразу вспоминаются некоторые модели советских проточных водонагревателей, где пламя шумело с силой урагана

Современные образцы горят сравнительно тихо (также уделяется внимание тихому розжигу, без хлопков и взрывов). Дополнительное влияние на уровень шума оказывает конструкция камер сгорания. Большой срок службы – если вспомнить старые газовые агрегаты, то они служили довольно долго (в те времена все делалось на века)

Сегодня таких технологий уже нет, поэтому горелки в котлах часто ломаются. Выход один – покупать агрегаты от проверенных брендов, где используются нормальные по качеству комплектующие. Что касается всякого китайского барахла от непонятных производителей, то здесь все очевидно – брать не стоит

Большой срок службы – если вспомнить старые газовые агрегаты, то они служили довольно долго (в те времена все делалось на века). Сегодня таких технологий уже нет, поэтому горелки в котлах часто ломаются. Выход один – покупать агрегаты от проверенных брендов, где используются нормальные по качеству комплектующие. Что касается всякого китайского барахла от непонятных производителей, то здесь все очевидно – брать не стоит.

То же самое касается дешевых котлов российского производства – в них нередко устанавливаются недолговечные горелки.

Полное сгорание газа – еще одно важное требование. Горелка для газового котла должна сжигать топливо полностью, с минимальным выделением угарного газа и прочих сопутствующих компонентов. Впрочем, тут все зависит не только от нее – на качество сгорания оказывают влияние и остальные узлы

Нельзя забывать и о надлежащем отводе газа, для чего нужно иметь в своем распоряжении чистый дымоход с хорошей тягой.
Что касается принципа работы газовой горелки, то он прост:

Впрочем, тут все зависит не только от нее – на качество сгорания оказывают влияние и остальные узлы. Нельзя забывать и о надлежащем отводе газа, для чего нужно иметь в своем распоряжении чистый дымоход с хорошей тягой.
Что касается принципа работы газовой горелки, то он прост:

В горелке сжигаемый газ соединяется с воздухом. При высокой температуре происходит химическая реакция с образованием углекислого газа и воды.

• Котел фиксирует несоответствие температуры в отопительном контуре с заданными пользователями параметрами;
• Открывается газовый клапан, в горелку начинает поступать газ;
• В это же время срабатывает система розжига;
• Газ поджигается, образуется пламя.

В это же самое время начинает работает контроль наличия пламени – если огонь вдруг потухнет, автоматика перекроет подачу голубого топлива. Как только температура в системе отопления достигнет заданного предела, подача газа будет перекрыта.

Реализация контроля наличия пламени реализуется в газовых горелках по-разному. Где-то стоит простой термоэлемент, а продвинутые котлы с автоматикой на базе электроники наделяются системами ионизационного контроля.

Советы

Рассмотрим советы, которые дают мастера, желающим произвести монтаж водоотливных труб самостоятельно:

• Заглушки для желобов установите до начала монтажа.
• Край жёлоба загибайте вниз и вода плавно будет спускаться в воронку.
• Бывает, что требуется сгибать пластик. Предварительно разогрейте его над горящей спичкой или свечой. Если нужно согнуть металл, то воспользуйтесь плоскогубцами.
• Отливы разрезают ножовкой, которой режут металл.
• В пластиковых изделиях могут быть заусеницы, отрезайте их ножом. Металлические заусеницы стачивайте напильником.
• Если устанавливаете оцинкованные отливы, то на места срезов нужно нанести антикоррозийный состав.

Собранный жёлоб закрепляют в держателях. Установленный слив нужно проверить, а правильный ли у него наклон. Как это сделать? Пустите по нему воду.

Трубы имеют стандартную длину по 2 м. Просчитывайте нужное количество. Покупайте с запасом.

Вы изучили технологию установки водосточных труб и теперь знаете, как это сделать. Если имеете опыт выполнения строительных работ, покупайте необходимые материалы с недостающими инструментами и приступайте к монтажу.

Система защиты

Практически все модели современных газовых котлов обладают высокоэффективной системой защиты нескольких уровней. Прежде всего, в случае прекращения подачи газа происходит автоматическое закрытие электромагнитного клапана, который отвечает за поступление топлива в котел. Однако весомым недостатком является то, что клапан не открывается автоматически при восстановлении подачи газа. В таком случае повторный запуск котла следует выполнять вручную. Если же произошло отключение электропитания, то после его восстановления система запускается самостоятельно.

То есть, температура теплоносителя постоянно контролируется специальными датчиками. И в случае если она снизится до критической температуры – система самостоятельно запускает котел для прогрева теплоносителя

Еще одной крайне важной и полезной функцией является то, что для обеспечения качественной работоспособности система автоматически раз в определенный промежуток времени запускает циркуляционный насос и «прогоняет» теплоноситель. Таким образом — все элементы поддерживаются постоянно в рабочем состоянии

Если же в системе возникла неисправность – информация об этом сразу же будет выведена на специальный экран, расположенный на блоке управления. Обнаружив неисправность и вызывая специалиста сервисного центра, следует непременно назвать ему код ошибки, который высветился на табло. Таким образом, мастер приедет, заранее зная о поломке – и сможет восстановить работоспособность системы в самое короткое время.

Газовые котлы являются достаточно экономичными – специальное оборудование позволяет сократить не только расход топлива, но и расчет газового котла отопления, расход электроэнергии, потребляемой системой, а кпд газового котла отопления – имеет приемлемый показатель.

Горелки газового котла

Горелка газового котла

Горелка – важный элемент, без которого схема отопления от газового котла просто невозможна. Сегодня на рынке можно найти модели котлов, оснащенные модулируемой горелкой, при помощи который вы сможете сэкономить некоторую сумму. Особенность такой горелки – в возможности регулирования уровня мощности пламени. То есть, вы сами контролируете, насколько интенсивным будет процесс горения.

Процесс кон6троля может быть как ручным, так и автоматическим. В последнем случае газовые котлы отопления, принцип работы их сам поддерживает горение на определенном уровне. Конечно, многим покажется расточительным тот факт, что при модулируемой горелке горение должно быть постоянным. Однако, поскольку пламя поддерживается на заданном уровне (необходимом для поддержания определенной температуры), то в результате экономия топлива все же является весьма существенной. Примечательно, что модулируемая горелка может быть использована как в одноконтурных, так и в двухконтурных котлах.

Атмосферные котловые горелки: принцип работы и важные параметры

В атмосферных горелках воздух для приготовления газо-воздушной смеси подается естественным путем. Тип камеры сгорания может быть закрытым или открытым.

В закрытых камерах подача воздуха и отвод дымовых газов проходит через коаксиальную трубу с помощью вентилятора.

Такой дымоход включает в себя две трубы:

• наружную для подачи воздуха (диаметр 15 см);
• внутреннюю для отвода (диаметр 8 см).

При использовании открытой камеры забор воздуха происходит из помещения котельной. Естественная тяга обеспечивается дымоходом, через него же удаляются отработанные газы.

Работа атмосферной горелки сопровождается шумом, поэтому рекомендуется выбирать модели, в которых конструкцией предусмотрено снижение уровня шума.

Для атмосферной горелки основными параметрами являются:

• способ подачи компонентов;
• степень подогрева смеси;
• скорость истечения продуктов сгорания;
• номинальная длина факела.

Модулируемые варианты

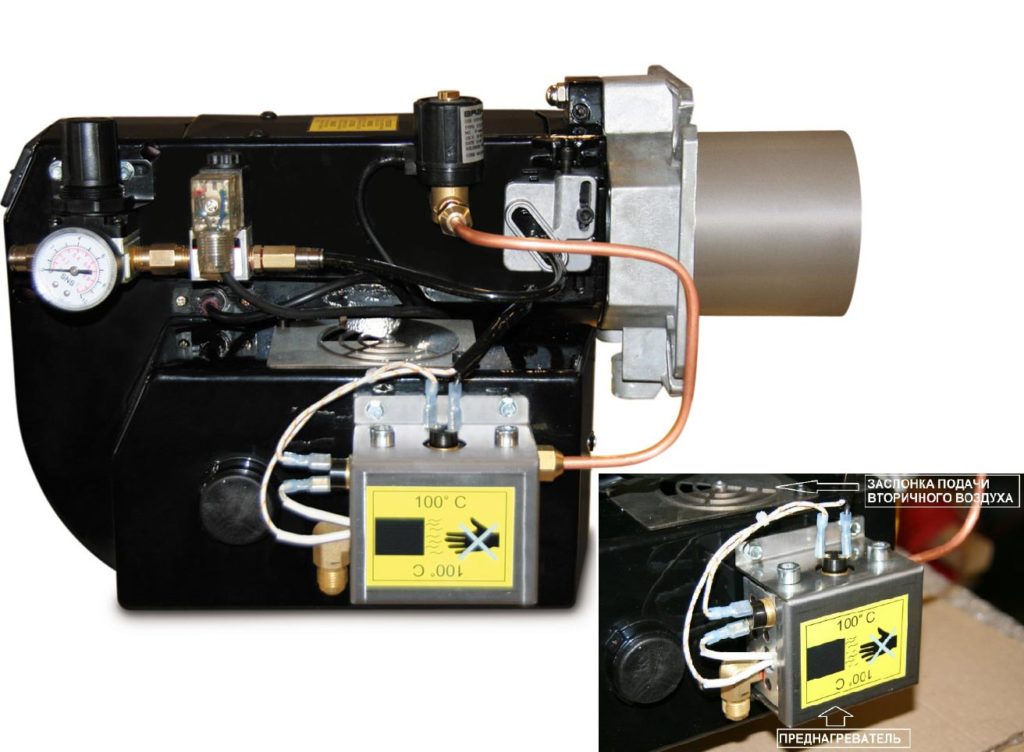

Модулируемая мультитопливная горелка

Модулируемые версии отличаются высочайшей практичностью и экономностью. Их работа основывается на плавном контролировании горящего огня. Вследствие этого мощность отопительного агрегата сосредотачивается в спектре 10 – 100%.

По способу контроля над пламенем эти приборы делятся на следующие горелки:

1. имеющие механическую технологию контроля;
2. имеющие пневматическую технологию;
3. версии с электронным контролем.

Сильные стороны модулируемых версий заключены в наименьшей цикличности операций включения – выключения. Это благоприятно отражается на продуктивности всей отопительной техники и её эксплуатационном периоде.

Также, когда работа строится с котлами, оснащёнными модуляционными ГГ, образуется определённая экономия горючего – 15%

Здесь ещё важно грамотно настроить оборудование

Модуляционные ГГ можно задействовать в рабочих котлах с таким и прочими видами горелок. Так отпадает надобность в смене довольно дорогого агрегата. Потребуется лишь закупка самой горелки и вызов мастера для её монтажа и настройки всей технологии.

Способы обозначения ГГ

Обозначаются все газовые горелки в соответствии с актуальными нормативами и правилами. Далее приведены некоторые примеры обозначений, определяющих производительность и опции аппарата.

Вид прибора маркируется буквами. И буква «Г» свидетельствует о том, что прибор является горелкой.

Если указано ГМ, значит, что позволено применение прибора в котлах, работающих на газе и мазуте.

Дс — свидетельство наличия у горелки удлинённого газового сектора.

Р – обозначение ротационной модели.

П – в приборе используется форсунка, её ротор вращается на правую сторону.

Л — ротор вращается по обратному вектору (как часовая стрелка)

От направления вращения обозначенного ротора определяется участок монтажа самой горелки в секторе сгорания.

Отличие напольного от настенного газового котла

По методу прикрепления котлы делятся на настенные и напольные. Навесные варианты отличаются более низкой мощностью. Чаще всего их используют для отопления домов с небольшой площадью.

Напольный вариант

Настенные устройства подходят для дач или небольших загородных домов. В остальных случаях лучше использовать напольные агрегаты. Они более надежные и мощные, способны обеспечить нагрев воды в доме или квартире.

Оба вида котлов оснащаются открытой или закрытой топкой. Настенные модели с открытой камерой не зависят от электричества. Аналоги с закрытой камерой появились на рынке недавно. В систему добавлено множество модулей, которые отвечают за работу и безопасность.

Напольные варианты большие и занимают много места. Для некоторых моделей требуется выделить отдельное помещение. Однако мощность и надежность у них значительно выше. Напольные котлы с закрытой камерой сгорания используются для отопления больших помещений. Они самые дорогие среди всех видов нагревательного оборудования.

Настенный тип

В двухконтурных системах используется теплообменник из чугуна, который устойчив к коррозии. Это повышает срок эксплуатации конструкции. Однако масса таких приборов возрастает.

Турник дверного проема
