Нормы и правила устройства газовой котельной для многоквартирного дома

Нормы помещения для монтажа газового котла, где лучше установить устройство

К помещениям, где планируется установка газового агрегата, предъявляются жесточайшие требования.

Согласно действующим нормам, разрешается выполнять их монтаж в нежилых помещениях, снабжённых качественной вентиляцией.

Кроме наличия вентиляции, площадь помещения должна соответствовать мощности агрегата и конструкции камеры сгорания. При совместной установке котла и газовой колонки их мощности суммируются.

Важно! По существующим нормам в одном помещении разрешается установка двух газовых устройств. Установлены следующие нормы:. Установлены следующие нормы:

Установлены следующие нормы:

• газовые котлы мощностью менее 30 кВт разрешается устанавливать в помещениях с объёмом минимум 7,5 м³;
• котлам, имеющим мощность 30—60 кВт, требуется пространство объёмом более 13,5 м³;
• для установки более производительного котельного оборудования минимальный объем от 15 м³.

Нормативы для установки прибора на кухне деревянных и других типов домов

Домовладельцам, планирующим поместить оборудование в кухне, важно знать, что для этого помещения существуют особые нормы:

1. Площадь больше 15 м².
2. Высота стен не менее 2,2 м.
3. Окно, открывающееся наружу, оснащённое форточкой. На 1 м³ объёма помещения должна приходиться 0,03 м² оконной площади.

Фото 1. Газовый котел, расположенный на кухне. Прибор установлен в специальный шкафчик, который закрывается решетчатой дверцей.

1. Если здание деревянное, то прилегающая к котлу стена укрывается огнестойким щитом. Размер щита определяется так, чтобы он внизу и по бокам выступал за пределы котла на 10 см, а сверху закрывал 80 см стены.
2. При выборе напольной модели под неё устанавливают основание из огнестойкого материала (кирпич, керамическая плитка), выступающее по всем сторонам котла на 10 см.
3. Кроме наличия вытяжной вентиляции, внизу двери предусматривается зазор для поступления свежего воздуха. С его помощью обеспечивается постоянная циркуляция воздуха.
4. При монтаже отопительного агрегата требуется соблюдение определённого расстояния между стеной и котлом (более 10 см).

Требования к отдельно расположенной котельной

При возведении, для размещения котельного оборудования, пристройки к основному зданию, обязательно соблюдение следующих условий:

• фундамент пристройки выполняется отдельно от основного здания;
• конструкция выполняется из огнестойких материалов, к внутренней отделке предъявляются такие же требования;
• строительный раствор замешивается на песке;
• фундамент для установки котла заливается отдельно, после окончания строительства пристройки;
• основание, предназначенное для установки оборудования, выполняется выше поверхности пола на 15-20 см.

Дальнейшие требования соответствуют условиям, предъявляемым к монтажу котлов в нежилых помещениях:

• вентиляционная система, обеспечивающая трёхкратную замену воздуха в течение часа;
• расстояние между полом и потолком не менее 2,5 метра;
• объем котельной более 15 м³, больший объем обеспечивает комфорт обслуживания всех элементов оборудования;
• обязательно проводится вода, а в полу устраивается слив;
• все электрические розетки, имеющиеся в помещении, заземляются;
• естественное освещение;
• при размещении котельной установки обеспечивается свободный подход к агрегату.

Фото 2. Котельная с двумя газовыми котлами. Приборы установлены на специальном постаменте, обеспечен доступ солнечного света.

Определённые требования предъявляются и к оборудованию, используемому при работе котла:

• трубопроводы для газа применяются только металлические;
• заземление прибора выполняется с помощью отдельного заземляющего контура;
• без наличия газового счётчика, автоматического клапана, перекрывающего подачу газа при утечке, и газоанализатора оборудование в эксплуатацию не принимается.

Справка. Современные газовые агрегаты оснащаются защитной автоматикой различной сложности, отключающей подачу газа при неисправностях.

Рейтинг и Финансовые показатели Совкомбана

Преимущества автономных систем

Автономное теплоснабжение многоквартирного дома несет множество плюсов его обладателям:

• Теплоснабжение многоквартирного дома почти полностью автоматизировано, потому можно задать определенный режим температуры и он будет соблюдаться аппаратом. Кроме того, можно будет поставить минимальные температурные параметры в случае отъезда, так что излишки тепла не будут уходить в пустоту.
• Автономность позволяет зависеть только от себя, потому постоянные прорывы труб у коммунальных компаний больше не будут выключать отопление. В то время как многие будут ждать момента возврата отопления, владелец автономного отопления в квартире может спокойно греться в своих апартаментах.
• Аппараты проходят техническую проверку, потому поломки происходят крайне редко и можно полноценно положиться на отопительную систему и не бояться отключения подачи тепла в самый неподходящий момент.

Котлы для крышных котельных

Котельное оборудование, допускаемое для установки на крыше, согласно СП 89.13330, имеет высокую автоматизацию работы, достаточную, чтобы обеспечить обогрев здания без постоянного присутствия персонала и технических работников.

Отечественные тепловые агрегаты, при всех своих достоинствах, не отличаются автономностью. Поэтому, выбор в основном падает на продукцию итальянских, немецких и других европейских производителей:

• Futera.
• Rendamax.
• Wessex.
• Viessmann.
• Buderus.
• Protherm.
• Ferroli.
• Vaillant.
• Lochinvar.

При выборе подходящего котла, ориентируются на тепловую мощность, наличие регистрации и лицензии, выданной Ростехнадзором, адаптацию к отечественным особенностям эксплуатации и стоимость.

Типы газовых котельных

Возможна установка следующих типов оборудования:

• блочно-модульного.
  Его отличают мобильность, универсальность, привлекательная цена. Газовые котельные данного типа можно применять для обогрева жилых объектов, а также административных сооружений, школ, медицинских учреждений и т. д. Конструктивно они представляют собой контейнер из сэндвич-панелей;
• крышного.
  Оно размещается на крыше в специально построенном помещении или блок-модуле. Обычно такая газовая котельная принадлежит одному сооружению, соответственно, появляется возможность включать или отключать отопление по необходимости жильцов. Оборудование можно устанавливать на домах, которые имеют не более 10 этажей;
• аварийного.
  Оно доставляется на прицепе и оперативно подключается к объекту. Используется в случае поломки стационарной котельной;
• встроенного.
  Оно размещается в специальном помещении внутри здания. Такие газовые котельные не предназначены для отопления жилых объектов, школ, больниц и других сооружений, где постоянно находятся люди. При их эксплуатации следует обеспечить условия, при которых давление газа не превышает 5 кПа.

Все газовые котельные от ООО «Теплострой» работают в автоматическом режиме без необходимости участия техперсонала. Контроль и обработка возможных аварийных ситуаций оборудования происходят с помощью удаленного контроля диспетчера. Основные параметры (давление, температура, расход и так далее) постоянно передаются в командный пункт. Сигналы об авариях немедленно поступают посредством сотовой или радиосвязи на пульт управления.

Особенности установки

До момента монтажа крышной котельной вне зависимости от ее типа всегда составляется подробный проект, в соответствии с котором и проводятся все дальнейшие работы. Современные блочно-модульные конструкции монтируются в определенном порядке.

• Осуществляется установка специализированной платформы. По правилам она должна делать опору на несущие конструкции стен или другие подходящие основания.
• Перед началом монтажных работ всегда проводится тщательная экспертиза на профессиональном уровне. Благодаря ее результатам удается определить суммарную несущую способность домовой конструкции, убедиться в необходимости усиления важных составляющих элементов постройки.
• Сооружение монтируется на особом покрытии, реализованном из огнестойких материалов. Укладывают его на заранее залитую бетоном подушку. Ее оптимальная толщина составляет 20 см.
• Обязательно предпринимаются меры по обеспечению высочайшего уровня безопасности работников, занимающихся монтажом. Проводится фиксация перил по всему периметру крыши.
• Обязательным является монтаж модулей звукоизоляции.

Особенности монтажа встроенных котельных являются такими.

• Их сооружают в том случае, если они были заранее предусмотрены проектом дома. В технической части изначально будут учитываться все возможные нагрузки, которые станут подаваться на несущие стены. Изначально продумываются все системы пожарной безопасности.
• Потом составляется и согласовывается проект встроенной котельной. Обычно он оказывается более простым, нежели в случае с модульными вариантами. Все шумоподавляющие, звукоизолирующие и антивибрационные мероприятия тут предусматриваются заранее при возведении стен и отделке.

Особенности установки и использования

В современном возведении многоквартирных домов все чаще отказываются от проведения централизованного отопления. Выбор застройщиков падает на крышные котельные установки по нескольким причинам:

• Не требуется возведение отдельного здания, котельная может располагаться на крыше или в подвале дома.
• Теплопотери снижаются за счет того, что теплоноситель поступает сразу в трубы, а при движении по теплотрассе потери могут достигать до 20%.
• Расходы снижаются и за счет того, что не требуется подключение, обслуживание и заключение договоров с котельными.
• Установка на крыше не требует соблюдения жестких условий к дымоотводам и вентиляции.
• Участие человека сводится к минимуму, так как все системы полностью автоматизированы.

К недостаткам можно отнести следующие моменты, связанные с требованиями к зданию:

• Использование в монтаже современных систем подъема, некоторых элементов крыши дома.
• Вес котла не должен превышать указанный в требованиях.
• Установка сложной автоматики и систем пожаротушения для газовых мини-котельных.
• Соблюдение всех требований, предъявляемых при работе с газовым оборудованием.

Требования к котельной на крыше минимальны, особенно если ее площадь меньше 27 кв метров. Проектирование должно происходить с учетом следующих требований:

• При использовании газового оборудования в котельной вентиляция должна осуществляться приточно-вытяжными клапанами.
• Автоматически должна запускаться противопожарная система, тушение возгорания обязательно должно происходить порошковыми средствами.
• При возникновении аварийной ситуации перекрытие подачи газа в дом должен осуществлять газоизолирующий фланец.
• Система оповещения должна давать звуковые и световые сигналы, а также выпускать сообщение на пульт о неполадках или чрезвычайных ситуациях.
• Дымоотвод должен быть установлен по всем требованиям, предъявляемым к котлу и газовому оборудованию, по стандартам он должен возвышаться над крышей на два метра.
• Крышная котельная должна иметь отдельный кабель электропитания, не зависящий от дома, а также генератор на аварийный случай.
• Пол должен быть изолирован и выполнен из ЖБИ плит. Расположение котельной над жилыми квартирами категорически запрещено, этаж под котельной должен быть отведен для хозяйственных нужд.
• Крышная котельная должна предусматривать запасный выход на поверхность крыши, а также отдельный лифт.
• Проверка газового оборудования должна осуществляться один раз в год специалистами газовой службы
• При аварийной ситуации должна быть разработана схема эвакуации персонала.

Конечно, оборудование котельной стоит недешево, но число их владельцев постоянно растет. Затраты, связанные с установкой, окупаются, требования к установке обоснованы и выполнимы, поэтому мини-котельные пользуются залуженным уважением. Для обслуживания достаточно нанять одного специалиста, который будет следить за оборудованием.

Расположение газового котла

Какую форму должен иметь туалетный столик?

Для энтузиастов традиционных дизайнерских решений для интерьера, лучшим решением будет установить в спальне туалетный столик с белыми, тонкими ножками, узорами, а также узким зеркалом с орнаментом — очень женственные мотивы гламурного стиля, которые придадут спальне романтический характер и изысканность.

Современная квартира — это противоположность классической отделке. Гладкая, простая и минималистичная отделка мебели также позволит вам создать пространство, которое станет современной версией туалетного столика. Интересным решением является интеграция столика во встроенный шкаф. Основой его будет являться столешница, над которой висит зеркало.

Примечательным решением здесь являются сценические светильники, используемые звездами. В таком месте делать идеальный макияж очень приятное занятие. Кроме того, туалетный столик также может выступать в качестве письменного стола, который хорошо работает на небольших площадях.

Требования к домам

Разрешается устанавливать такие котельные на перекрытиях зданий кроме зданий по взрывопожарной опасности с категориями А и Б. Размещение их прямо на потолочном перекрытии не разрешается. Предельная допустимая тепловая мощность ККг для домов — 3.0 МВт и для промышленных объектов — 5.0 МВт.

Имеется несколько запретов, при установке крышных источников тепла:

1. Высота котельной вместе с объектом не может превосходить 26.5 м, что равняется 9-этажному типовому дому.
2. Габариты топочной не должна быть больше плана дома.
3. Не допускается увеличивать ширину стен, и выполнять переоснащение крыши для снижения нагрузки на базовые несущие конструкции.

Монтаж теплового оборудования выполняется, только после экспертизы проекта.

Подбор топлива и котла

Для автоматической системы отопления чаще всего применяется газ, так как это один из самых дешевых природных ресурсов. Кроме того, многие котлы проектируются именно под него и имеют возможность размещения, как на полу, так и на стене.

Что касается самого котла, то здесь ключевой выбор заключается между чугунным или стальным оборудованием.

Стальные котлы подвержены коррозии, а потому не столь долговечны как модели из чугуна. С другой стороны, монтировать стальной агрегат гораздо проще, чем чугунный, из-за веса прибора. Кроме того, стальной котел гораздо проще повесить на стену, именно потому большинство подобных моделей делается из данного материала.

Как рассчитать стоимость автономного отопления, смотрите пример на видео:

ElektroMaster.org Ремонт и обслуживание бытовых электроприборов своими рукамиСоветы, руководства..

Как провести расчет батарей отопления собственной квартиры

Расчет количества секций радиаторов отопления

Радиаторы отопления — это самый распространенный отопительный прибор, который устанавливается в жилых, общественных и производственных помещениях. Он представляет собой полые внутри элементы, заполненные теплоносителем. Через них тепловая энергия поступает в помещение для его обогрева

При выборе радиаторов необходимо в первую очередь обращать внимание на два технических показателя. Это мощность прибора и выдерживаемое им давление теплоносителя. Но чтобы окончательно определиться с температурным режимом помещения, необходимо провести точный расчет радиаторов отопления

Но чтобы окончательно определиться с температурным режимом помещения, необходимо провести точный расчет радиаторов отопления.

Сюда входит не только количество самих приборов и их секций, но и материал, из которого они изготовлены. Современный рынок отопительного оборудования предлагает огромный ассортимент батарей с разными техническими характеристиками. Главное, что нужно знать — это возможности одной секции батареи, а именно, ее способность выделять максимальное количество тепловой энергии. Этот показатель и ляжет в основу проводимого расчета для всей системы отопления.

Выбор труб, котла и радиаторов

От правильного выбора котла зависит работа всей системы.

Например, если для подогрева воды требуется установка бойлера, то можно обойтись вариантом одноконтурного газового котла.

Делая выбор в пользу отопления газом, лучше приобрести котел из чугуна или специального прочного металла. Хотя они и тяжелые, но будут служить намного дольше.

А вот трубы для подобной системы отопления подойдут полипропиленовые или металлопластиковые. как бюджетный вариант, и медные, если кошелек это позволяет.

С радиаторами так же придется определяться заранее. Сегодня большую популярность у потребителей получили биметаллические радиаторы отопления .

Какие лучше для квартиры на самом деле, можно определить по количеству их теплоотдачи, например:

Перед покупкой радиаторов, необходимо заранее просчитать, сколько секций потребуется на каждое помещение. Для этого теплоотдачу материала нужно разделить на 100. Например, для биметаллического радиатора она составляет 199 Вт/100, что равняется 1.99 Вт на 1м2.

Существует несколько нюансов, которые следует учесть при выборе радиаторов и расчете их количества:

1. Если установка батарей предполагается в угловой комнате, то к тем результатам, что получились при расчетах, нужно добавить 2-3 секции.
2. Когда устанавливаются декоративные панели, скрывающие за собой батареи, то теплоотдача уменьшается на 15%, что следует учесть перед расчетами.
3. Утепленные стены или металлопластиковые окна способны уменьшить теплопотери.
4. Установка счетчика позволит самостоятельно регулировать потребление газа.

Сделав все расчеты и добавив к ним стоимость самой автономной газовой системы отопления, можно принимать решение об ее покупке, а можно сравнить эти цифры с электрическими видами отопления.

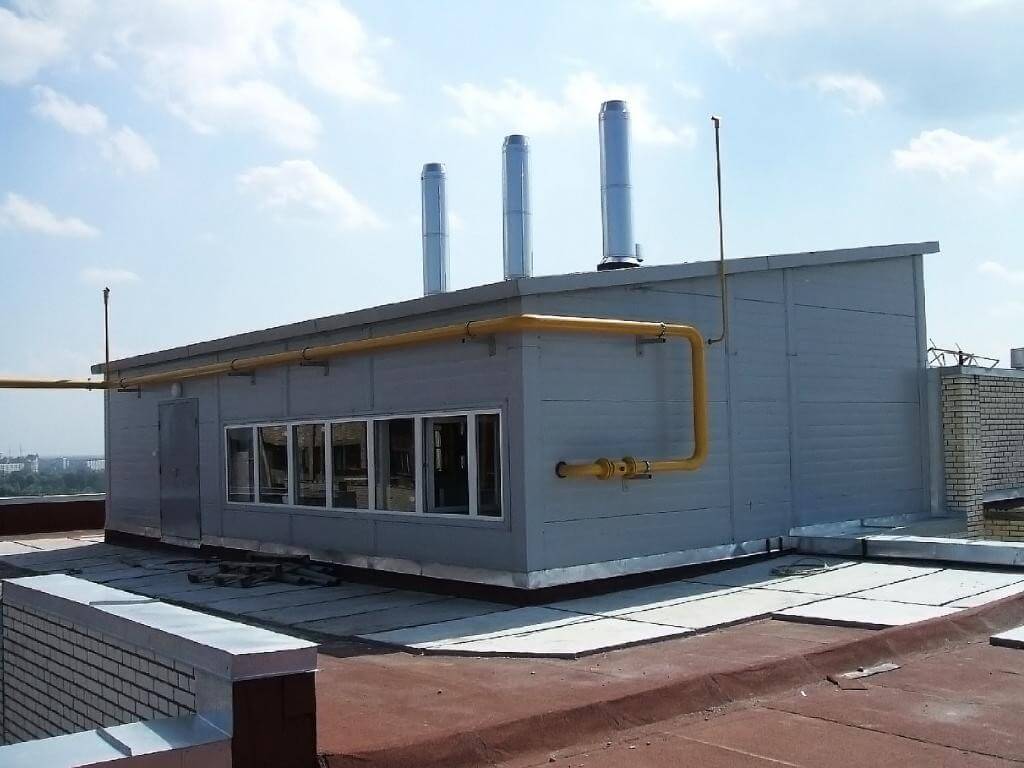

Виды крышных котельных

Наиболее приемлемым вариантом размещения такой котельной считается плоская конструкция кровли. Для этих источников теплоснабжения предусматриваются установки: встроенной и блочно-модульной котельной (БМК).

БМК

Блочно-модульные котельные, работающие на газе поставляются в полной заводской комплектации. К заказчику они поступают по существу со 100% готовностью, поэтому запускаются в кратчайшие сроки. Современные крышные котельные функционируют на протяжении круглого года в автоматическом режиме для отопления и ГВС и не нуждаются в постоянном оперативном персонале.

Все котельное оборудование выбирается под проектные технологические параметры и соответствует действующему законодательству в части обеспечения безопасной эксплуатации. В блок входят котлы с учетом пиковой мощности, насосы для отопления и ГВС, вентиляторы и дымососы, дымоходы, первичные приборы контроля тепловых процессов и система автоматического управления. БМК оснащают качественным утеплителем и надежной приточно-вытяжной вентиляцией.

Встроенные

Встроенная крышная котельная в многоквартирном доме строится в соответствии с индивидуальным проектом, в котором тщательно рассчитывается каждый элемент тепловой схемы, чтобы создать безопасную и эффективно функционирующую систему теплоснабжения.

Помещение котельной чаще всего выполняются из сборных конструкций типа «сэндвич» либо типовых железобетонных изделий. Сборка тепловой схемы котельной выполняется на месте, за счет точно подобранного оборудования, разработанных схем встроенной котельной, согласно проектным спецификациям на оборудование и материалы.

Комплектация выполняется заказчиком объекта или, по отдельному договору, с монтажной организацией. В схему крышной котельной в многоквартирном доме встроенного типа включаются газовые котлы с учетом резерва, насосное оборудование, система дымоотведения и вентиляции, химводоподготовка и КИПиА.

Обычно такие котельные монтируют в течение нескольких дней, затем наступает процесс наладки котельного оборудования и завершающий этап приемки котельной в эксплуатацию.

Объем котельной в доме в зависимости от котла

• При мощности до 30 кВт объем помещения 7,5 м.куб. В данном случае котельная может быть встроенная в дом или совмещенная с кухней.
• 30 — 60 кВт  —  соответственно 13,5 м.куб (котельная может быть представлена пристройкой или отдельно выделенным помещением на любом этаже дома);
• 60 — 200 кВт — не менее 15 м.куб (отдельно расположенная постройка, пристройка, первый, цокольный или подвальный этаж дома).

Обязательно наличие окна не менее 0,5 м.кв, двери шириной 0,8 м, вывод канализации для предотвращения потопа.

Габариты для газовой котельной

Газовая котельная оборудуется дымоходом по уровню выше крыши и обязательно должен быть канал для чистки дымохода.

Газовая котельная по требованиям должна быть оборудована системой аварийного отключения газа. Если используется газ, но сжиженный, то исключено расположение котельной в подвале или цоколе. Высота до потолка должна быть 2,5 м и выше. Допустимый объем котельной 14 кубических метров.

Габариты для котельной на жидком топливе

Жидкотопливные котельные работают на отработанном масле, мазуте или дизельном топливе.

Требования по размеру котельной для частного дома, выделяемые под такие котлы, такие же, как и для газовых котлов. По площади учитывается 4 кв.м на котел и площадь под емкость для топлива. Бак под топливо можно устанавливать и за пределами котельной.

Поскольку дизельные котельные шумные, целесообразно выделять под них отдельное помещение. Для газовых и жидкотопливных котлов помещение должно хорошо вентилироваться. Для притока воздуха внизу в стене на одной из стен котельной должно быть окно. На каждый куб помещения должно быть окно 0,03 м.кв (но не меньше о,5 м.кв в целом). При этом окно должно быть с форточкой. Ширина двери 0,8 м и более.

Жидкотопливные котлы используются редко, поскольку для их использования необходимо соблюдение строжайших требований пожарной безопасности.

Отдельно стоящая котельная всегда имеет преимущество перед встроенной или пристройкой в связи с безопасностью, меньшей шумностью, экономией жилой площади дома.

Габариты котельной на твердом топливе

Твердотопливные котлы являются наиболее экономически выгодными, поскольку этот вид топлива самый дешевый и не являются взрывоопасными. Требования к котельной не такие жесткие.

Весомым аргументом против твёрдотопливного котла является его низкое КПД — не более 75%. Котельные, оборудованные твердотопливным котлом, должны обязательно иметь средства пожаротушения. Требования к размерам котельной  — не менее 8 м.кв. Твердотопливная котельная должна быть отдельно стоящим помещением, отделка внутри помещения должна быть из негорючих материалов. Проводка в котельной, где котел работает на угле, должна быть скрыта. Лучший вариант — в стальные трубы, поскольку пыль угля может быть взрывоопасна.

Размеры для котельной на электричестве

Электрические котельные при соблюдении всех норм и правил техники безопасности являются самыми пожаробезопасными. Электрические котельные зависят в общей сложности от качества проводки. Их плюсом является экономия места, отсутствие специальных требований в плане вентиляции. Однако, они требуют наличие предохранительных автоматов. Электрокотлы являются самым дорогим способом обеспечения дома теплом. Отдельное помещение для котельной не нужно, котел можно установить где удобно.

Выбор вида котла для отопления частного дома, его мощности и размещения необходимо планировать на этапе проектировки дома с учётом потребностей, возможностей и отапливаемой площади. Индивидуальное отопление при соблюдении техники безопасности и норм является рациональным решением проблемы снабжения теплом частного дома и позволяет регулировать с учётом собственных потребностей.

Читайте так же:

Видео: Как мыть натяжные потолки

Процесс установки автономного отопления

Первым и основным моментом при желании установить автономное отопление должно быть обращение в специальную службу, которая занимается данным видом работ. Они должны будут составить проект отопительной системы и дать разрешение на проведение данной манипуляции. При отсутствии таких действий вся дальнейшая работа будет невозможна.

При получении разрешения и проекта для установки автономного газового отопления квартиры автономного типа, если все необходимые материалы и оборудование имеется в наличии, можно приступать к собственно самому этапу установки отопления. Для начала нужно обрезать все имеющиеся до того радиаторы и стояки в системе отопления. При нормальном состоянии радиаторов, их можно оставить для новой отопительной системы, а не пустить в расход. После этого стоит пробить различные отверстия для новых труб. При необходимости следует реконструировать внутренние части газовой разводки. После проведения всех нужных действий можно ставить и подключать оборудование.

Система автономного отопления
