Элеваторный узел системы отопления

Что такое элеваторный узел?

Элеваторный или тепловой узел – это приспособление, одновременно выполняющее функции инжекционного насоса. Главное предназначение такой конструкции заключается в повышении давления в отопительных сетях и увеличении прокачки и объема теплового носителя в магистрали.

Элеватор отопления позволяет транспортировать по магистрали теплоноситель с температурой +150°С, что повышает энергоэффективность системы отопления. Если сравнить теплоотдачу определенного объема жидкости с температурой +90°С с таким же объемом жидкости с температурой 150 градусов, то количество транспортируемой тепловой энергии во втором случае будет значительно больше.

Описывая элеваторный узел системы отопления и что это такое, стоит отметить, что такие устройства позволяют быстро перемещать по магистрали теплоноситель с температурой выше точки кипения без преобразования жидкости в пар. Это достигается благодаря тому, что в сети постоянно поддерживается высокое давление.

Схема и принцип работы

Схема элеваторного узла отопления довольно простая. Внешне конструкция напоминает громоздкий тройник из металлических труб, каждая из которых на конце имеет соединительный фланец.

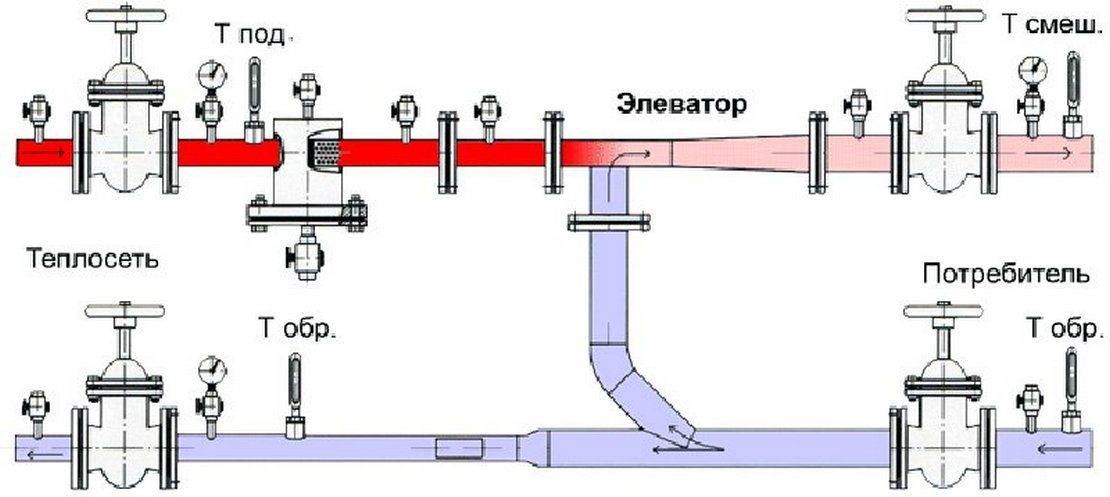

Типовая схема элеваторного узла отопления выглядит следующим образом:

• Левый патрубок напоминает сопло, которое сужается до необходимого расчетного диаметра.
• После него следует цилиндр камеры смешивания.
• Снизу находится патрубок для присоединения обратного трубопровода.
• С правой стороны есть еще один патрубок. Это специальный диффузор с расширением, направляющий нагретый теплоноситель в отопительную систему.

Рассмотрев устройство элеватора теплового узла, стоит разобраться в его подключении. К левому патрубку подключается подающая магистраль отопительной централизованной сети. К нижнему патрубку подключается трубопровод с обраткой. С двух сторон устанавливаются отсекающие задвижки и сетчатые фильтры грубой очистки.

Важно! Конструкция теплового узла обязательно дополняется датчиками температуры, манометрами и тепловыми счетчиками. Если рассматривать тепловой узел в многоквартирном доме, принцип работы устройства заключается в следующем:

Если рассматривать тепловой узел в многоквартирном доме, принцип работы устройства заключается в следующем:

• При прохождении теплоносителя через патрубок с соплом его скорость увеличивается за счет повышенного давления жидкости в магистрали. Это позволяет добиться эффекта инжекционного насоса. Благодаря соплу обеспечивается более эффективная циркуляция жидкости в трубопроводах.
• При попадании воды в смесительную камеру напор уменьшается. При прохождении струи через диффузор в камере смешивания среда разрежается. Благодаря эффекту инжекции жидкость с большим давлением увлекает за собой воду из обратной магистрали.
• Охлажденные и нагретые потоки перемешиваются в камере элеватора. В итоге при выходе из диффузора теплоноситель имеет температуру в пределах 95 градусов.

Важно! Для эффективной работы элеваторного узла разница давлений в подающей и обратной магистрали должна быть в определенных пределах, чтобы преодолевать гидравлическое сопротивление жидкости

Плюсы и минусы теплового узла

Элеваторный узел системы отопления имеет следующие преимущества:

• Приемлемая стоимость и простота конструкции делают элеватор востребованным, несмотря на его внушительный «возраст».
• Это энергонезависимое устройство не нуждается в электроснабжении для работы.
• Благодаря наличию элеватора отопления сечение магистрального трубопровода можно сделать меньше, что позволяет сэкономить на его устройстве.

Минусы этого приспособления заключаются в невозможности регулировки температуры теплоносителя. Однако этот недостаток можно нивелировать использованием приборов для регулировки диаметра сопла. В таком случае контроль над температурой осуществляется управлением скоростью потока, что сказывается на степени разрежения в смесительной камере.

Как функционирует элеватор?

Если говорить простыми словами, то элеватор в системе отопления – это водяной насос, не требующий подведения энергии извне. Благодаря этому, да еще простой конструкции и низкой стоимости, элемент нашел свое место практически во всех тепловых пунктах, что строились в советское время. Но для его надежной работы нужны определенные условия, о чем будет сказано ниже.

Чтобы понять устройство элеватора системы отопления, следует изучить схему, представленную выше на рисунке. Агрегат чем-то напоминает обычный тройник и устанавливается на подающем трубопроводе, своим боковым отводом он присоединяется к обратной магистрали. Только через простой тройник вода из сети проходила бы сразу в обратный трубопровод и прямо в систему отопления без снижения температуры, что недопустимо.

Стандартный элеватор состоит из подающей трубы (предкамеры) со встроенным соплом расчетного диаметра и смесительной камеры, куда подводится остывший теплоноситель из обратки. На выходе из узла патрубок расширяется, образуя диффузор. Агрегат действует следующим образом:

• теплоноситель из сети с высокой температурой направляется в сопло;
• при прохождении через отверстие малого диаметра скорость потока возрастает, из-за чего за соплом возникает зона разрежения;
• разрежение вызывает подсасывание воды из обратного трубопровода;
• потоки смешиваются в камере и выходят в систему отопления через диффузор.

Как происходит описанный процесс, наглядно показывает схема элеваторного узла, где все потоки обозначены разными цветами:

Непременное условие устойчивой работы узла заключается в том, чтобы величина перепада давления между подающей и обратной магистралью сети теплоснабжения было больше, чем гидравлическое сопротивление отопительной системы.

Наряду с явными преимуществами данный смесительный узел обладает одним существенным недостатком. Дело в том, что принцип работы элеватора отопления не позволяет регулировать температуру смеси на выходе. Ведь что для этого нужно? Изменять при необходимости количество перегретого теплоносителя из сети и подсасываемой воды из обратки. Например, чтобы температуру снизить, надо уменьшить расход на подаче и увеличить поступление теплоносителя через перемычку. Этого можно добиться только уменьшением диаметра сопла, что невозможно.

Проблему качественного регулирования помогают решить элеваторы с электроприводом. В них посредством механического привода, вращаемого электродвигателем, увеличивается или уменьшается диаметр сопла. Это реализовано за счет дроссельной иглы конусной формы, входящей в сопло изнутри на определенное расстояние. Ниже изображена схема элеватора отопления с возможностью управления температурой смеси:

1 – сопло; 2 – дроссельная игла; 3 – корпус исполнительного механизма с направляющими; 4 – вал с зубчатым приводом.

Примечание. Вал привода может снабжаться как рукояткой для управления вручную, так и электродвигателем, включаемым дистанционно.

Появившийся относительно недавно регулируемый элеватор отопления позволяет производить модернизацию тепловых пунктов без кардинальной замены оборудования. Учитывая, сколько еще подобных узлов функционирует на просторах СНГ, подобные агрегаты приобретают все большую актуальность.

Элеватор что это такое

Чтобы понять и разобраться, что собой представляет этот элемент, лучше всего спуститься в подвал здания и посмотреть воочию. Но если у вас нет желания покидать ваш дом, то можно ознакомиться с фото и видео файлами в нашей галерее. В подвале среди множества задвижек, клапанов, трубопроводов, манометров и термометров вы обязательно найдете этот узел.

Предлагаем вначале разобраться в принципе работы. К зданию подводится горячий от районной котельной, и отводиться охлажденный.

Для этого требуются:

• Трубопровод подачи – выполняет поставку горячего теплоносителя к потребителю;
• Трубопровод обратки – выполняет работу по отводу охлажденного теплоносителя и возврата его в районную котельную.

На несколько домов, а в некоторых случаях и на каждый, если дома большие, оборудуются тепловые камеры. В них происходит распределение теплоносителя между домами, а также установлена запорная арматура, которая служит для отсечения трубопроводов. Также в камерах могут выполняться дренажные приспособления, которые служат для опустошения труб, например, для ремонтных работ. Далее процесс зависит от температуры теплоносителя.

В нашей стране есть несколько основных режимов работы районных котельных:

• Подача 150 и обратка 70 градусов Цельсия;
• Соответственно 130 и 70;
• 95 и 70.

Выбор режима зависит от широт проживания. Так, например, для Москвы будет достаточно графика 130/70, а для Иркутска понадобится график 150/70. Названия этих режимов имеют числа максимальной нагрузки трубопроводов. Но в зависимости от температуры воздуха за окном, котельная может работать при температурах 70/54.

Делается это для того, чтобы не было перегрева в помещениях и чтобы в них было комфортно находиться. Выполняется эта регулировка на котельной и является представителем центрального типа регулировки. Интересным является тот факт, что в европейских странах выполняется другой тип регулировки – местный. То есть происходит регулировка на самом объекте теплоснабжения.

Тепловые сети и котельные в таком случаях работают по максимальному режиму. Стоит сказать, что наиболее высокая производительность котельных агрегатов достигается именно при максимальных нагрузках. приходит к потребителю и уже по месту регулируется специальными механизмами.

Эти механизмы состоят из:

• Датчиков температуры наружного воздуха и внутреннего;
• Сервопривода;
• Исполнительного механизма с клапаном.

Такие системы оборудуются индивидуальными приборами для учета тепловой энергии, за счет этого достигается большая экономия денежных ресурсов. По сравнению с элеваторами такие системы менее надежны и долговечны.

Так вот, если теплоноситель имеет температуру не более 95 градусов, то главной задачей является качественное физическое распределения тепла по всей системе. Для достижения этих целей применяют коллекторы и балансировочные краны.

Но в том случае, когда температура выше 95 градусов, то её нужно немного уменьшить. Этим и занимаются элеваторы в системе отопления, они подмешивают к подающему трубопроводу охлажденную воду с обратного.

Функции и характеристики

Как мы уже с вами разобрались, элеватор системы отопления занимается охлаждением перегретой воды до заданной величины. Затем эта подготовленная вода поступает в .

Этот элемент выполняет повышение качества работы всей системы здания и при правильном монтаже и подборе выполняет две функции:

• Смесительную;
• Циркуляционную.

Преимущества, которыми обладает элеваторная система отопления:

• Простота конструкции;
• Высокая эффективность;
• Не требуется подключение к электрическому току.

Недостатки:

• Нужен точный и качественный расчет и подбор элеватора отопления;
• Нет возможностей регулировать температуру на выходе;
• Нужно соблюдать перепад давления между подачей и обраткой в районе 0,8-2 бар.

В наше время такие элементы получили огромное распространение в хозяйстве тепловых сетей. Это обуславливается их преимуществами, такими как устойчивость к изменению гидравлических и температурных режимов. К тому же они не требуют постоянного присутствия человека.

Конструкция

Элеватор состоит из:

• Камеры разрежения;
• Сопла;
• Струйного элеватора.

Среди теплотехников есть понятие как обвязка узла элеватора. Оно заключается в установке необходимой запорной арматуры, манометров и термометров. Все это в сборе и является узлом.

Инструкция по подключению лампочки через выключатель

Достоинства и недостатки

Практичность элеватора отопления обусловлена следующими преимуществами:

• простота устройства и, как следствие, минимальное обслуживание;
• долговечность;
• низкая стоимость;
• энергонезависимость (функционирует без участия электричества);
• независимость коэффициента смешения от гидравлического режима во внешней сети;
• наличие дополнительной функции: узел играет роль циркуляционного насоса.

Характерными «минусами» данной технологии являются:

• отсутствие возможности регулирования температуры на выходе;
• необходимость перепада давления между подающей и обратной линиями в пределах 0,8 – 2 атм;
• сложность и высокая точность расчета диаметра насадки-конуса и размеров камеры смешения.

Как работает элеваторный узел

Прежде чем разбираться с устройством элеваторного узла, отметим, что данный механизм предназначен для соединения конечных потребителей тепла с тепловыми сетями. По конструкции тепловой элеваторный узел представляет собой своего рода насос, который входит в систему отопления наряду с запорными элементами и измерителями давления.

Элеваторный узел отопления выполняет несколько функций. В первую очередь, он перераспределяет давление внутри системы отопления, чтобы вода конечным потребителям в радиаторы поставлялась с заданной температурой. При прохождении по трубопроводам от котельной до квартир, количество теплоносителя в контуре возрастает практически вдвое. Это возможно только, если есть запас воды в отдельном герметичном сосуде.

Как правило, из котельной подается теплоноситель, температура которого достигает 105-150 ℃. Такие высокие показатели недопустимы для бытовых целей с точки зрения безопасности. Максимальная температура воды в контуре согласно нормативным документам не может превышать 95 ℃.

Примечательно, что в СанПин в настоящее время установлен норматив температуры теплоносителя в пределах 60 ℃. Однако с целью экономии ресурсов активно обсуждают предложение снизить этот норматив до 50 ℃. Согласно экспертному заключению разница не будет ощутима для потребителя, а в целях дезинфекции теплоносителя ее каждые сутки нужно будет прогревать до 70 ℃. Тем не менее, данные изменения в СанПин еще не приняты, поскольку нет однозначного мнения насчет рациональности и эффективности такого решения.

Схема элеваторного узла отопления позволяет привести температуру теплоносителя в системе до нормативных показателей.

Этот узел позволяет избежать следующих последствий:

слишком горячие батареи при неосторожном обращении могут привести к ожогам кожных покровов;
не все отопительные трубы рассчитаны на длительное воздействие высокой температуры под давлением – такие экстремальные условия могут привести к преждевременному их выходу из строя;
если разводка выполнена из металлопластиковых или полипропиленовых труб, она не рассчитана на циркуляцию горячего теплоносителя.

Определение значения теплового узла

Элеватором называется энергонезависимое самостоятельное устройство, которое выполняет функции водоструйного насосного оборудования. Тепловой узел понижает давление, температуру теплоносителя, подмешивая охлажденную воду из системы отопления.

Оборудование способно передавать теплоноситель, нагретый до максимально высоких температур, что выгодно с экономической точки зрения. Тонна воды, прогретая до +150 С, обладает тепловой энергией намного большей, чем тонна теплоносителя с температурой всего в +90 С.

Принципы работы и подробная схема теплового узла

Чтобы понять, как работает оборудование, надо разобраться с его устройством. Схема элеваторного узла отопления не отличается сложностью. Устройство представляет собой металлический тройник с соединительными фланцами на концах.

Конструктивные особенности такие:

• левый патрубок – это сопло, сужаемое к концу до расчетного диаметра;
• за соплом идет камера подмеса (смесительная) цилиндрической формы;
• нижний патрубок нужен для присоединения трубопровода обратной циркуляции воды;
• правый патрубок – это диффузор с расширением, транспортирующий горячий теплоноситель в сеть.

Несмотря на простое устройство элеватора теплового узла, принцип работы агрегата намного сложнее:

1. Прогретый до высокой температуры теплоноситель перемещается через патрубок в сопло, затем под давлением скорость транспортировки повышается, и вода быстро перетекает через сопло в камеру. Эффект водоструйного насоса поддерживает заданную интенсивность течения теплоносителя в системе.
2. При прохождении воды через камеру напор уменьшается, и струя проходит через диффузор, обеспечивая разрежение в камере подмеса. Затем под высоким давлением теплоноситель перемещает через перемычку жидкость, возвращенную из магистрали отопления. Давление создается эффектом эжекции за счет разряжения, которое поддерживает поток подаваемого теплоносителя.
3. В камере подмеса температурный режим потоков уменьшается до +95 С, это оптимальный показатель для транспортировки по системе отопления дома.

Понимая, что такое тепловой узел в многоквартирном доме, принцип работы элеватора и его возможности, важно поддерживать рекомендуемый перепад показателей давления в трубопроводе подачи и обратки. Разница необходима для преодоления гидравлического сопротивления сети в доме и самого прибора

Интегрируется элеваторный узел системы отопления в сеть так:

• левый патрубок присоединяется к магистрали подачи;
• нижний – к трубам с обратной транспортировкой;
• отсекающие задвижки монтируются с обеих сторон, дополняются грязевым фильтром для предупреждения засорения узла.

Вся схема оснащается манометрами, счетчиками учета расхода тепла, термометрами. Для лучшего сопротивления потоков перемычка в трубопровод обратной подачи врезается под углом в 45 градусов.

Достоинства и недостатки тепловых узлов

Энергонезависимый элеватор отопления стоит недорого, не нуждается в подключении к сети питания, безупречно работает с теплоносителем любого вида. Эти свойства обеспечили востребованность оборудования в домах с центральным отоплением, куда подается теплоноситель высокой степени нагрева.

Недостатки применения:

1. Поддержание перепада напора воды в трубопроводах обратного тока и подачи.
2. Каждая магистраль требует конкретных расчетов и параметров теплового узла. При малейших изменениях температуры жидкости придется подстраивать отверстия форсунок, устанавливать новое сопло.
3. Нет возможности плавно регулировать интенсивность и прогрев транспортируемого теплоносителя.

В продаже предлагаются узлы с регулируемым проходным сечением ручным или электрическим приводом шестеренчатой передачи, расположенной в предкамере. Но в этом случае устройство теряет энергонезависимость.

Тепловой распределительный пункт здания

Теплотехники рекомендуют применять один из трех температурных режимов работы котелен. Эти режимы вначале были рассчитаны теоретически и прошли многолетнее практическое применение. Они обеспечивают передачу тепла с минимальными потерями на значительные расстояния с максимальной эффективностью.

Тепловые режимы котелен можно обозначить как соотношение температуры подачи к температуре «обратки»:

1. 150/70 – температура подачи 150 градусов, а температура «обратки» 70 градусов.
2. 130/70- температура воды 130 градусов, температура «обратки» 70 градусов;
3. 95/70 – температура воды 95 градусов, температура «обратки» — 70 градусов.

В реальных условиях режим выбирается для каждого конкретного региона, исходя из величины зимней температуры воздуха. Следует отметить, что применять для отопления помещений высокие температуры, особенно 150 и 130 градусов нельзя, чтобы избежать ожогов и серьезных последствий при разгерметизации.

Температура воды превышает точку кипения, и она не кипит в трубопроводах благодаря высокому давлению. Значит нужно снизить температуру и давление и обеспечить необходимый отбор тепла для конкретного здания. Эта задача возложена на элеваторный узел системы отопления – специальное теплотехническое оборудование, расположенное в тепловом распределительном пункте.

Принцип и схема работы

Схема и принцип работы

Элеватор способствует охлаждению перегретой воды до температуры, соответствующей норме.

Затем теплоноситель подает ее в отопительную систему жилых помещений. В тот момент, когда горячая вода в элеваторе из подающего теплопровода смешивается с охлажденной из обратного трубопровода, и происходит охлаждение.

Схема размещения элеватора позволяет более детально ознакомиться с его функциональными возможностями. Не сложно понять, что именно эта деталь отопительной системы обеспечивает эффективность ее работы.

Он работает одновременно как 2 устройства:

• Циркуляционный насос
• Смеситель

Конструкция элеватора довольно простая, но эффективная. Отличается приемлемой ценой. Для ее работы не нужно подключать электрический ток

Однако имеются и некоторые недостатки, на которые необходимо обращать внимание:

• Давление в трубопроводах прямой и обратной передачи необходимо поддерживать в пределах 0,8-2 Бар;
• Выходная температура не поддается регулировке;
• Каждый элемент элеватора нужно точно рассчитывать.

Можно с уверенностью сказать, что устройства получили широкое применение в коммунальной отопительной системе.

Принципиальная схема элеватора

На эффективность их работы не влияют колебания теплового и гидравлического режима в тепловых сетях. Кроме того, устройства не требуют постоянного наблюдения. Выбрав правильный диаметр сопла, осуществляется вся регулировка.

Основные элементы элеватора

Основные элементы узла

Основными составляющими устройства являются:

• Струйный элеватор
• Сопло
• Камера разрежения

Элеваторный узел отопления состоит из запорной арматуры, контрольных термометров, манометров. Его еще называют «обвязкой элеватора».

Новые технические идеи и изобретения стремительно внедряются в нашу жизнь. Теплофикация не является исключением.

На смену привычным элеваторным узлам приходят устройства, которые осуществляют регулировку теплоносителя в автоматическом режиме.

Их стоимость значительно выше, но, в то же время, эти устройства более экономны и энергомичны. Кроме того, для их работы обязательно требуется электропитание. Иногда необходима его большая мощность. Надежность с одной стороны и технический прогресс — с другой.

Что в итоге окажется важнее, узнаем со временем.

Как работает тепловой пункт с элеваторным узлом смешения

Элеваторные узлы смешения устанавливают в тепловых пунктах зданий, которые подключены к тепловой сети работающей в режиме с качественным регулированием на «перегретой» воде.

Качественное регулирование предполагает изменение температуры воды поступающей в систему отопления в зависимости от температуры наружного воздуха, при постоянном расходе воды циркулирующей в ней.

«Перегретой» вода считается, если она поступает из тепловой сети с температурой, превышающей необходимую для подачи в систему отопления.

Например, тепловая сеть может работать по графику 150/70, 130/70 или 110/70, а система отопления рассчитана на график 95/70. Температурный график 150/70 предполагает, что при расчётной температуре наружного воздуха (для Киева это -22°С) температура на вводе тепловых сетей в дом должна быть равной 150°C, а уйти в тепловую сеть должна с температурой 70°C, при этом в дом рассчитанный на график 95/70 эта вода должна попасть с температурой 95°C.

Элеваторный узел смешивает поток воды из подачи тепловой сети с температурой 150°C и поток воды вышедший из системы отопления с температурой 70°C, — в результате смешения на выходе из элеватора получается поток с температурой 95°C, который подаётся в систему отопления.

Как происходит смешение

В камере смешения элеваторного узла расположен конфузор «сопло / конус» разгоняющий поток перегретой воды. При повышении скорости потока давление в нём понижается (это свойство описано законом Бернулли) на столько, что становится несколько ниже давления в обратном трубопроводе. Разница давлений между камерой смешения и обратным трубопроводом приводит к перетеканию теплоносителя через перемычку «сапог элеватора» из обрата в подачу.

В камере смешения образуется смесь двух потоков с уже требуемой температурой, но давлением ниже давления обратного трубопровода. Смесь поступает в диффузор элеватора, в котором скорость потока понижается, а давление повышается над давлением обратного трубопровода. Повышение давления составляет не более 1,5 м.вод.ст, что и накладывает на элеваторные узлы ограничения в применении для систем отопления с высоким гидравлическим сопротивлением.

1 Дешёвый и простой

2 Не требует обслуживания

3 Не зависит от электрической сети

Недостатки элеваторных узлов смешения

1 Не совместим с автоматическими регуляторами, поэтому нормативно запрещена их совместная установка.

2 Создаёт располагаемый напор на вводе в систему отопления не более 1,5м.вод.ст., что исключает установку элеваторных тепловых пунктов в зданиях системы отопления которых оборудованы радиаторными термостатическими клапанами.

3 Элеваторный узел обладает постоянным коэффициентом смешения, что не позволяет подать в систему отопления теплоноситель необходимой температуры, при недогреве в тепловой сети.

4 Слишком высокая чувствительность к располагаемому напору на вводе тепловой сети. Снижение располагаемого напора относительно расчётного значения ведёт к снижению объёмного расхода воды циркулирующего в системе отопления, что в свою очередь приводит к разбалансировке системы и останове дальних стояков/ветвей.

5 Для работы элеватора разница давлений между подающим и обратным трубопроводом должна превышать 15 м.вод.ст.

Где установлены тепловые пункты с элеваторными узлами?

Практически все системы отопления введённые в эксплуатацию до 2000 года оборудованы тепловыми пунктами с элеваторными узлами.

Где можно применять элеваторные ИТП?

В настоящее время для всех проектируемых и реконструируемых жилых и административных зданий, обязательно применение автоматического регулирования в тепловом пункте. Применение же элеваторных узлов совместно с автоматическими регуляторами запрещено нормативно.

Элеваторные узлы могут устанавливаться лишь на объектах где нет необходимости в автоматическом управлении системой отопления, располагаемый напор (разница давлений между подающим и обратным трубопроводом) на вводе стабилен и превышает 15 м.вод.ст, для работы подключённой системы отопления достаточно перепада давлений между подачей и обратом в 1,5м.вод.ст, а система отопления работает с постоянным расходом и не оборудована автоматическими регуляторами.

Что такое элеваторный узел системы отопления

Магистральные сети теплоснабжения работают на трёх основных режимах:

• 95°/70°
• 130°/70°
• 150°/70°

Первое число обозначает температуру теплоносителя в прямом трубопроводе, второе – в обратном. Транспортировка теплоносителя производится на значительные расстояния, поэтому температура устанавливается с расчётом потерь тепловой энергии при движении и с поправками на климатические или погодные условия. Отсюда и три варианта подачи теплоносителя — если постоянно греть воду до максимального значения, увеличится расход топлива, поэтому режимы нагрева меняют в зависимости от внешних условий.

Согласно санитарным нормам и техническим характеристикам бытового теплового оборудования, верхний предел температуры теплоносителя не должен превышать 95°. Если вода нагрета до 130° или 150°, её надо охладить до установленного значения. Причин для этого имеется несколько:

• Большинство приборов отопления не способны работать с перегретой водой — чугунные радиаторы становятся хрупкими, алюминиевые могут выйти из строя или перестают держать давление системы.
• Трубопроводы, используемые для подводки теплоносителя в квартирах, также имеют ограничение по температуре, например, для пластиковых труб установлен температурный порог в 90°.
• Слишком горячие отопительные приборы опасны для людей, в особенности для детей.

Перегретая вода не превращается в пар только потому, что внутри трубопроводов нет такой возможности. Требуется отсутствие давления и наличие свободного пространства, чего в трубе не может быть. Потери температуры при транспортировке несколько меняют тепловой режим теплоносителя, но необходимость его охлаждения до рабочих значений остаётся. Вопрос решается путём подмешивания охлаждённой воды из обратного трубопровода до получения заданной температуры, подходящей для использования в приборах отопления. Смешивание воды происходит в специальных механических устройствах — элеваторах. Они работают в окружении сопутствующих элементов, называемых окружением элеватора, а весь узел смешивания называется элеваторным узлом.

Принцип работы элеваторного узла

Принцип работы теплового элеваторного узла и водоструйного элеватора. В предыдущей статье мы с вами выяснили основное назначение теплового элеваторного узла и особенности эксплуатации, водоструйных или как их еще называют инжекционных элеваторов. Вкратце — основное назначение элеватора понижение температуры воды и одновременно увеличение объема прокачиваемой воды во внутренней системе отопления жилого дома.

Теперь разберем, как же все-таки работает водоструйный элеватор и за счет чего он увеличивает прокачку теплоносителя через батареи в квартире.

Теплоноситель поступает в дом с температурой соответствующей температурному графику работы котельной. Температурный график это соотношение между температурой на улице и температурой, которую котельная или ТЭЦ должны подать в теплосеть, и соответственно с небольшими потерями к вашему тепловому пункту (вода, двигаясь по трубам на большие расстояния, немного остывает). Чем холоднее на улице, тем большую температуру выдает котельная.

Например, при температурном графике 130/70:

• при +8 градусах на улице в подающем трубопроводе отопления должно быть 42 градуса;
• при 0 градусов 76 градусов;
• при -22 градуса 115 градусов;

Если кого-то интересуют более подробные цифры, можете скачать температурные графики для различных систем отопления здесь .

Но вернемся к принципу и схеме работы нашего теплового элеваторного узла.

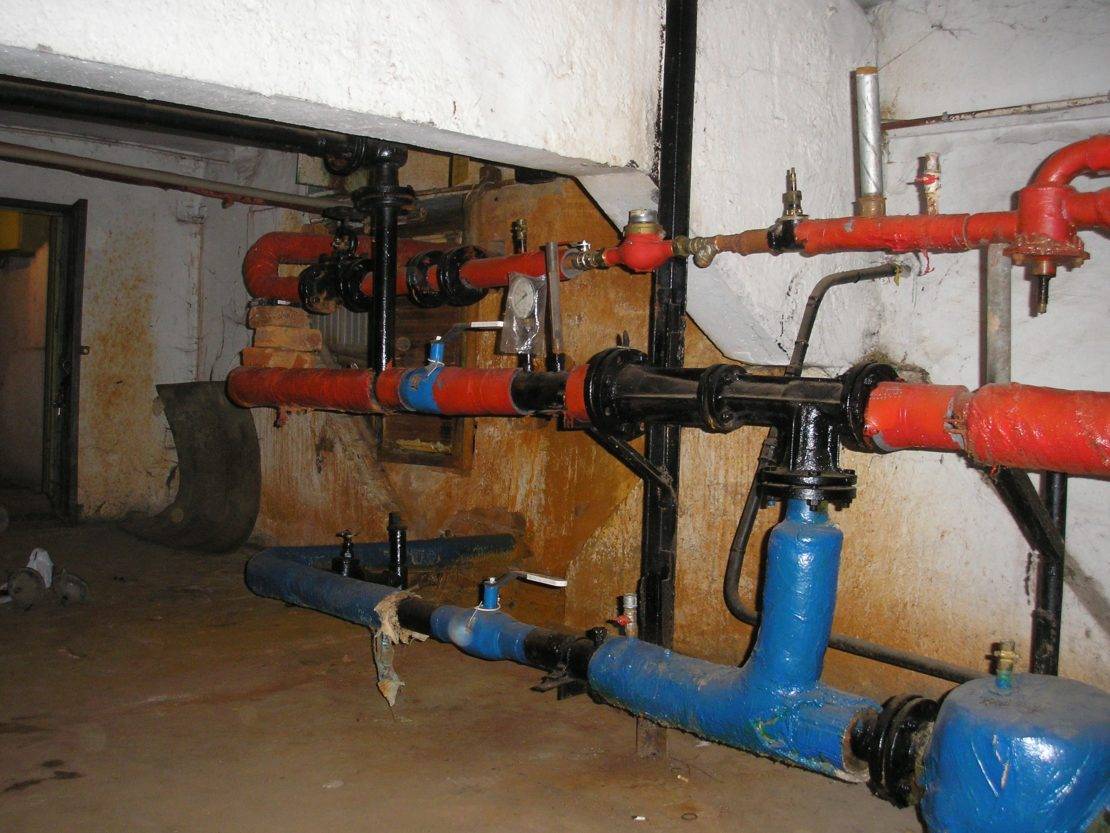

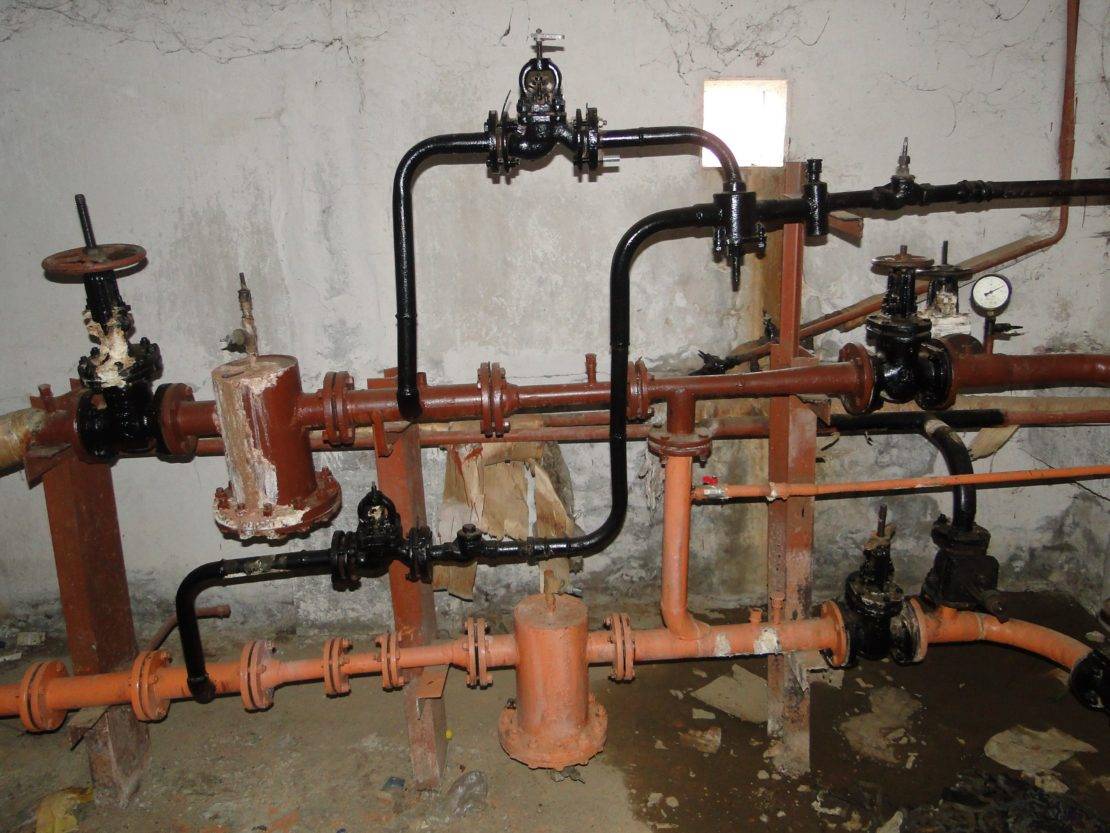

Пройдя входные задвижки, грязевики или сетчато-магнитные фильтра, вода поступает непосредственно в смешивающее элеваторное устройство — элеватор. который состоит из стального корпуса, внутри которого находится смешивающая камера и сужающее устройство (сопло).

Перегретая вода выходит из сопла в смешивающую камеру с большой скоростью. В результате в камере за струей создается разрежение за счет чего и происходит подсасывание или инжекция воды из обратного трубопровода. За счет изменения диаметра отверстия в сопле можно в определенных пределах регулировать расход воды и соответственно температуру воды на выходе из элеватора.

Элеватор теплового узла работает одновременно как циркуляционный насос и как смеситель. При этом он не потребляет электрическую энергию. а использует перепад давления перед элеватором или как еще принято говорить располагаемый напор в тепловой сети.

Для эффективно работы элеватора необходимо, что бы располагаемый напор в теплосети соотносился к сопротивлению системы отопления не хуже чем 7 к 1 . Если сопротивление системы отопления стандартной пятиэтажки 1м или это 0,1 кгс/см2 то для нормальной работы элеваторного узла необходим располагаемый напор в системе отопления до ИТП не менее 7 м или 0,7 кгс/см2.

Для примера если в подающем трубопроводе 5 кгс/см2 то в обратном не более 4,3 кгс/см2.

Обратите внимание на то, что на выходе элеватора давление в подающем трубопроводе не намного больше давления в обратном трубопроводе и это нормально, 0,1 кгс/см2 по манометрам заметить довольно сложно, качество современных манометров к сожалению на очень низком уровне, но это уже тема для отдельной статьи. А вот если у вас разница давлений после элеватора больше 0,3 кгс/см2 следует насторожиться, или у вас система отопления сильно забита грязью, или при капитальном ремонте вам очень сильно занизили диаметры разводящих труб. Выше сказанное не относится к схемам с терморегуляторами типа «Danfoss» на батареях и стояках, с ними работают только схемы смешения с применением регулирующих клапанов и смесительных насосов

Кстати и применение данных регуляторов тоже в большинстве случаев весьма спорно, поскольку на большинстве отечественных котельных применяется именно качественное регулирование по температурному графику. Вообще массовое внедрение автоматических регуляторов фирмы «Danfoss» стало возможным только благодаря хорошей маркетинговой компании. Ведь «перетоп» у нас явление очень редкое, обычно мы все тепло недополучаем

Выше сказанное не относится к схемам с терморегуляторами типа «Danfoss» на батареях и стояках, с ними работают только схемы смешения с применением регулирующих клапанов и смесительных насосов. Кстати и применение данных регуляторов тоже в большинстве случаев весьма спорно, поскольку на большинстве отечественных котельных применяется именно качественное регулирование по температурному графику. Вообще массовое внедрение автоматических регуляторов фирмы «Danfoss» стало возможным только благодаря хорошей маркетинговой компании. Ведь «перетоп» у нас явление очень редкое, обычно мы все тепло недополучаем.
