Обзор электрических котлов Эван

Электрические котлы Эван EXPERT система безопасности:

Одной из центральных задач, поставленной перед инженерами компании Эван, было спроектировать электрокотел Эксперт с максимальными параметрами безопасности. Начиная с самого простого — перегрева теплоносителя.

Если по каким-то причинам, температура нарева достигнет 92 ±3 °C, то сработает аварийный датчик чрезмерного перегрева, что приведет к отключению котла. К слову сказать, такой датчик вмонтирован во все электрокотлы Эван. Кроме того, он является самовозвратным, таким образом, при остывании котла до допустимого значения, устройство снова запустится в работу.

Электрокотел Эксперт снабжен датчиком, контролирующий диапазон допустимого давления, в случае выхода значений из установленного предела, устройство прекращает работу. Дополнительную защиту от избыточного давления, которое может возникнуть от чрезмерного расширения теплоносителя и с которым уже не справляется расширительный бак, обеспечивает предохранительный клапан. В случае необходимости, клапан сбрасывает излишки теплоносителя.

Если вдруг, датчик давления или рабочий датчик температуры выйдут из строя, устройство также заблокирует свою деятельность. Если сбой был кратковременный, то котел самостоятельно восстановит работоспособность. Самостоятельность электрокотла EXPERT определяется ко всему прочему, контролем за наличием фаз. Например, при пропадании одной фазы, аппарат продолжит работать на двух оставшихся.

Электрокотел Эван EXPERT пропажа фазы:

Если пропадет и вторая фаза, котел не остановится и будет продолжать деятельность, питаясь с одной фазы. Но и это еще не все! Когда питание восстановится и фазы вернуться, электрический котел Эван проанализирует, какие реле и ТЭНы простаивали и “заставит” отработать их пропущенное время. Таким образом ресурс реле и ТЭНов сравняется.

Еще один элемент системы безопасности – автоматический воздухоотводчик. Его задача спускать излишки воздуха из системы, не допуская образования воздушных пробок. Конечно мы знаем, что все электрические котлы Эван способны выдерживать перепады напряжения. Для Эван EXPERT этот диапазон составляет рекордные от 160 до 260 вольт.

Само собой, при полном отсутствии электричества в сети произойдет отключение агрегата. Но при возобновлении напряжения, устройство выйдет на рабочие параметры самостоятельно, без участия человека. Остается добавить, что от банального короткого замыкания, электрокотел Эван оберегает автоматический выключатель от компании DEKraft.

Одним словом, Электрический котел Эван EXPERT серии «Люкс» спроектирован инженерами компании так, чтобы при любой внештатной ситуации он меняет режим работы таким образом, чтобы свести к минимуму возможные негативные последствия. Что касается навигации по меню электрокотла ЭВАН EXPERT, то предлагаем вам посмотреть видео, где подробно описывается каждое назначение и последствия нажатия на кнопки управления:

Эван Warmos-IV 21

Электроотопительные котлы Класс «КОМФОРТ» Эван WARMOS IV — 21

Эван WARMOS-IV — это электроотопительный котёл нового поколения семейства WARMOS. Что отличает его от предшественников? Увеличенный температурный диапазон Эван WARMOS-IV работает в расширенном диапазоне от +5 до +85°C. Благодаря этому, вы можете дополнительно использовать его в таких режимах как: “Тёплый пол” и “Антизамерзание”:

• В режиме “Тёплый пол” WARMOS-IV напрямую подключается к системе теплого пола.
• В режиме “Антизамерзание” котел сберегает энергию, работая от +5 до +15°C. Это удобно, когда люди надолго покидают помещение.

Новый дизайн и индикаторы Дизайн нового Эван WARMOS дополнен улучшенной панелью управления со светодиодной индикацией. Яркие индикаторы показывают ступени мощности, температуру теплоносителя. При этом когда котёл запускается при отрицательной температуре, отображается специальное значение: “-0”. Режим “Управление котлом по температуре воздуха в помещении” отображается на индикаторе миганием точки. Предусмотрена индикация аварийных ситуаций. Удобство эксплуатации и обслуживания котла Эван WARMOS-IV 21 заботится о вашем удобстве и безопасности. При возникновении внештатной ситуации на панели высвечиваются коды, которые сигнализируют, если:

• произошёл обрыв термодатчика контроля температуры теплоносителя (код Е1);
• случилось короткое замыкание термодатчика контроля температуры (Е2);
• теплоноситель разогрелся выше +84°C (Е3);
• теплоноситель разогрелся выше +90°C (FF).

Дополнительную безопасность обеспечивает контур независимого аварийного отключения Вы легко задаёте нужную температуру теплоносителя от +5 до +85°C с точностью до 1 градуса. Выбор ступеней мощности происходит в автоматическом режиме — котел сам определяет оптимальное число ступеней. При этом сохраняется возможность ручного регулирования мощности. Кроме того, Эван WARMOS-IV 21 обладает всеми достоинствами, характерными для других моделей электрокотлов ЭВАН: устойчивостью при электрических перепадах, возможностью использовать воду и незамерзающие жидкости в качестве теплоносителя, опцией временной задержки включении и выключении ступеней мощности, надежными ТЭНами из нержавеющей стали производства Backer с ротацией их при каждом включении и так далее.

• Возможность использования в качестве теплоносителя как воду, так и незамерзающие жидкости.
• ТЭНы из нержавеющей стали производства Backer.
• Контур независимого аварийного отключения.
• Задание температуры теплоносителя с точностью до 1 градуса, в диапазоне от +5 до +85°C.
• Расширение температурного диапазона от +5 до +85 °C даёт возможность использования котла в режимах: «тёплый пол» и «антизамерзание».
• Возможность ограничения мощности котла. Три ступени – каждая ступень 1/3 мощности котла.
• Временная задержка включения/выключения ступеней мощности.
• Автоматический выбор необходимого количества ступеней для регулирования заданной температуры теплоносителя (благодаря замене механического термостата термодатчиком с электронной системой терморегулирования).
• Световые индикаторы, отображающие всю необходимую информацию — отображение текущей температуры в диапазоне от 0 до +90 °C.
• При пуске котла при температурах ниже 0 (случай с незамерзающей жидкостью в системе), работоспособность котла сохраняется, на индикаторе высвечивается «-0».
• Режим «Управление котлом по температуре воздуха в помещении» отображается на индикаторе миганием точки.
• Ротация ТЭН при каждом включении котла в режим «нагрев».
• Колодка для подключения циркуляционного насоса и датчика температуры воздуха.
• Гарантированная работа прибора при отклонении напряжения питающей сети +/-10% от номинального значения сети.
• Индикация кодов аварийных ситуаций

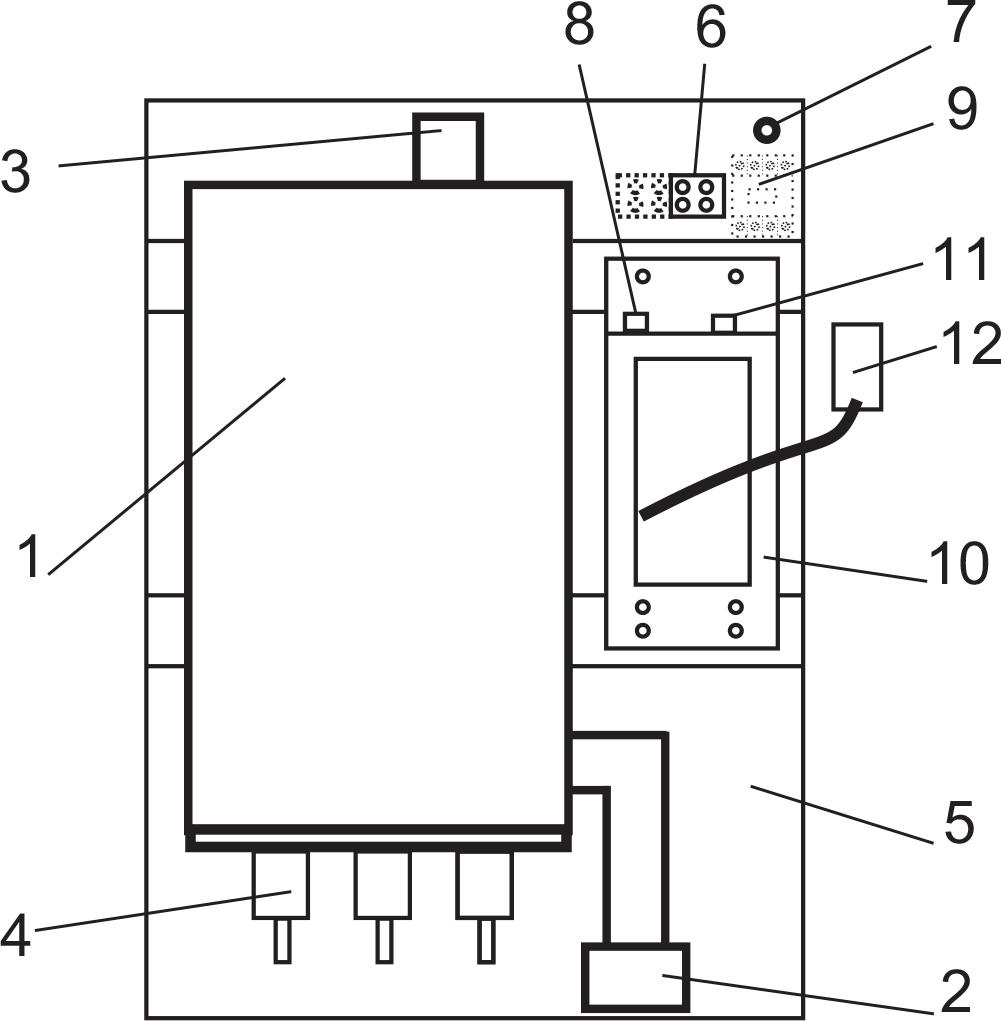

1 — котёл 2 — входной патрубок G 1¼ 3 — выходной патрубок G 1¼ 4 — ТЭН с трубками из нержавеющей стали 5 — задняя панель 6 — зажим винтовой 7 — сетевой кабель и зажим для защитного проводника РЕ 8 — зажим винтовой для подключения циркуляционного насоса и датчика температуры воздуха 9 — контактор для аварийного отключения ТЭН (для W-7,5-12) 10 — блок управления с мембранной клавиатурой и шлейфом 11 — предохранитель цепи подключения циркуляционного насоса 12 — мембранная клавиатура и шлейф

Рекомендации по выбору

Почему люди выбирают данные устройства? Очевидно, что все дело в преимуществах перед газовыми и дровяными аналогами.

Плюсы электрической системы отопления:

• Нет необходимости монтировать дымоход для отвода продуктов горения, подключать дополнительную вентиляцию. Соответственно ограничения по установке и согласованию с органами ЖКХ отсутствуют.
• Удобство управления и программирования режимов. Приборы для отопления позволяют задать требуемую температуру теплоносителя или воздуха на внешнем датчике.
• Возможность пользования дифференцированной тарифной сеткой. То есть днем стоимость электричества дороже, ночью, когда проходит пик потребления – дешевле на 40-60 %. Если в комплект к котлу приобрести термоаккумуляторы, то выйдет сэкономить, запасая тепло ночью и расходуя его днем.
• Безопасность. Риск вскипания системы и взрыва сведен к нулю.

Отопление дома электрическим котлом имеет следующие недостатки:

• Высокая стоимость электричества.
• Постоянные скачки напряжения выводят из строя автоматику. Как результат – скорое размораживание и повреждение всей конструкции отопления.

Перечислим основные параметры и технические характеристики котлов для систем отопления, от которых зависит выбор:

• Производитель. Лучше рассматривать продукцию известных марок. Концерны имеют обширную сеть сервис-центров, которые обеспечат скорый и качественный ремонт.
• Мощность. Прежде чем идти в магазин, не забудьте провести ее правильный расчет в соответствии с уровнем теплопотерь дома.
• КПД – не менее 95 %. Электроэнергия – самое дорогое топливо, поэтому производительность должна быть максимальной.
• Группа безопасности. Обязательны: ограничение температуры термоносителя (до +85 ºC), защита от перегрева, сухого хода, датчики давления и другие.
• Количество контуров. Одноконтурные котлы следует использовать строго по назначению, а для ГВС приобретать отдельные накопительные бойлеры или косвенного нагрева.
• Дополнительное оборудование. В обвязку котла большой мощности нужно включать теплоаккумулятор, стабилизатор, а если в районе часто отключают электричество, то и генераторы на дизельном или бензиновом топливе. Риск выхода из строя системы отопления сводится к нулю.

Перефразируя известных авторов, можно сказать, что электрические котлы – это не роскошь, а средство обогрева в условиях суровой российской зимы.

Замена ТЭНа

Замена ТЭНа и других элементов, а также, диагностика для установления причины неисправности,- проводится пассивным способом при отключенном электрооборудовании от внешнего источника переменного напряжения.

Самостоятельно такой вопрос не решается если Вы не являетесь электриком и работы такие выполняются соответственно при наличии знаний нормативных документов группы допуска по электробезопасности.

Так какая необходимость в этих подробностях? — Спросите Вы, если в том или ином случае неисправности, можно вызвать непосредственно самого электрика.

Ну скажем так,- знания по электрике и электротехнике лишними для Вас не будут.

Подключение электрического котла

Рассмотрим подключение электрического котла ЭВАН С1-30 к четырехпроводной трехфазной сети с нулевым проводом.

Пятый проводник РЕ в схеме рис.1 является заземляющим и соединен с корпусом электрического котла ЭВАН С1-30. Читаем схему соединений:

В электрическом котле установлены так называемые шины, сетевой кабель со штепсельной вилкой соединен с шинами N, А, В, С . От шин, три фазы А, В, С имеют разветвление. Одно ответвление фаз А, В, С подключены к первым контактам ТЭНов двух блоков.

Второе ответвление от этих же четырех шин, через пускатель соединены ко вторым контактам ТЭНов двух блоков.

Здесь следует учитывать, что для каждого отдельного блока с ТЭНами, каждый отдельный ТЭН подключен с фазными проводами следующим образом:

Фаза А и нулевой провод N от шин подключены к пульту управления. В своем сочетании, пульт управления подключен к напряжению 220 В, проводники от пульта управления соединены:

• с насосом;
• с датчиком температуры воздуха;
• с датчиком терморегулятора;
• с термовыключателем с самовозвратом.

Пульт управления состоит из элементов электроники, которые в схеме не указаны.

Для элементов электроники проведение диагностики изложены в этом блоге.

После проведения ремонта по замене той или иной детали по электрике:

• блока с ТЭНами;
• термовыключателя с самовозвратом

и других деталей состоящих в электрической цепи, необходимо, перед подключением электрического котла к внешнему источнику переменного напряжения,- проверить электрическую схему котла на сопротивление. Диагностика сопротивления в электрической цепи данной схемы проводится либо прибором омметр либо прибором мультиметр с соответствующей функцией.

Если в результате измерения сопротивления прибор будет указывать на нулевое значение,- в этом примере следует пересмотреть выполненные Вами соединения. Показатель нулевого числа сопротивления указывает на КЗ короткое замыкание в электрической цепи.

Рассмотрим следующую электрическую схему для двух типов котлов ЭПО-7,5 и ЭПО-9,45. Приведенная электрическая схема рис.2 идентична и различие здесь составляет лишь в мощности электрических котлов. Прослеживаем схему соединений:

Данные типы электрических котлов подключаются к двухпроводной однофазной сети. Провод заземления РЕ соединен с блоком ТЭНов и с корпусом электрического котла. Фазный провод от фазной шины в этой схеме имеет разветвление, один провод с фазным потенциалом поступает на пульт управления и с пульта управления соединен к первым контактам ТЭНов,

Отличительные особенности котлов компании

Данный отопительный аппарат может обогреть помещение весьма солидной площади, он очень прост в эксплуатации и имеет высокую производительность. Такими эпитетами можно охарактеризовать электрокотел отопления принадлежащий бренду Эван. Стоит отметить, что схема подключения и монтаж не представляют особенных сложностей.

Здесь все очень просто и доступно.

Его конструкция – это бак, ТЭН, электронная система автоматики. При этом для его работы требуется только электроэнергия, которая в процессе функционирования аппарата превращается в тепловую. Это только малая толика достоинств аппаратов серии Эван, на самом деле их гораздо больше.

Они обладают:

• Возможностью создания автономной системы
• Простотой управления и обслуживания
• Минимальным уровнем шума
• Значительной экономией энергии при наличии в устройстве программаторов
• Плавной регулировкой температуры

Чтобы лучше представлять себе принцип работы таких аппаратов и выяснить их особенности рассмотрим одну из моделей – электрический котел Эван ЭПО 4. Он может применяться для обогрева небольших жилых площадей. Он имеет 1 класс защиты от электрического тока, подключение осуществляется к однофазной сети.

Основным его отличием от аналогичной продукции других производителей является оснащение аварийным термическим выключателем, тремя пультами управления и полной автоматизации при достаточно низкой стоимости.

Электрический котел может быть размещен на стене, что делает его незаменимым для небольших помещений. Еще одно из достоинств – это возможность применения в качестве теплоносителя не только воды, но и других специальных жидкостей.

Электрокотел Эван ЭПО 6 отличается от предыдущей модели небольшими усовершенствованиями, а именно, возможностью комплектации дополнительным датчиком комнатной температуры и соответственно более высокой ценой.

Электрический отопительный котел какой фирмы лучше

1. Хороший недорогой электрический котел РусНИТ 209М

Фото: www.teplosila.ru

Рейтинг: 9,9 из 10.

Средняя цена: 16279 р.

Компактный, легкий электрический котел отечественного производства можно назвать лучшим среди недорогих. Общая мощность котла небольшая, 9 кВт, но этого достаточно для обогрева помещений общей площадью 70-90 м2 (жилой зоны дома или коттеджа среднего размера, дачного домика). При этом качество и набор функций ничуть не хуже, чем у дорогих импортных моделей: работа полностью автоматизирована, можно настроить все основные показатели (мощность в три ступени, температуру воздуха, температуру теплоносителя).

Из отзывов об электрическом котле РусНИТ 209М:

«У меня уже 2 года на даче электрический РусНИТ стоит. Еще не подводил ни разу. Дом прогревает до сих пор отлично. Хорошо в нем, что при включении систему сразу не грузит, распределяет нагрузку равномерно по каждой фазе. А это значит, что, включая другие приборы, можно не бояться, что они перегорят

Важно только, чтобы котел устанавливали специалисты, и сервисное обслуживание надо вовремя проводить.»

• низкая цена
• легкий монтаж
• плавная регулировка мощности
• точная настройка температуры (+/- 0,5 °С)
• нагрев воздуха в пределах 5-30 °С
• защита от перегрева
• датчик наличия теплоносителя
• корпус устойчив к брызгам.

Минусы модели:

не подойдет для большого дома.

2. Лучший электрический котел-миникотельная ЭВАН Warmos QX-18

Фото: warmos.ru

Рейтинг: 9,8 из 10.

Средняя цена: 31400 р.

Лучший среди мощных электрических котлов российского производства. Его смело можно назвать мини-котельной: в одном корпусе собраны нагревательные элементы (материал — нержавеющая сталь), мембранный расширительный бак, циркуляционный насос — все это позволяет сэкономить место при установке и уменьшить сроки. ЖК-дисплей находится в нижней части корпуса. Удобная панель управления скрыта за специальной дверцей. Регулирует работу микропроцессор, управление полностью автоматическое, но можно перевести прибор в ручной режим и настроить все параметры по своему вкусу и потребностям. Стабильно работает при перепадах напряжения, но все-таки лучше подключать котел через стабилизатор. Универсален. Подходит для обогрева жилых помещений (домов, квартир) и промышленных объектов (склады, магазины и т. д.)

Из отзывов об электрическом котле ЭВАН Warmos QX-18:

«Купил Вармос, поставил на даче параллельно старому твердотопливному. Монтаж элементарны. Работает уже 5 лет, проблем нет»

• работает тихо
• встроенный расширительный бак 12 л
• 3 ступени регулировки мощности
• микропроцессорное управление
• плавная регулировка мощности
• панель управления в нижней части корпуса
• термостат (регулировка температуры воздуха на 7 дней)
• доступен ручной режим регулировки
• встроенный насос
• защита от перегрева, от короткого замыкания
• датчик уровня теплоносителя
• датчик давления
• индикация аварийного состояния (световая, звуковая).

Минусы модели:

• громоздкий и тяжелый
• слабое место — конденсатор
• обязательно нужно устанавливать стабилизатор напряжения

При выборе отопительного оборудования сегодня легко запутаться, так как на рынке представлен очень широкий выбор моделей. Есть как простые котлы для квартиры, так и более сложное оборудование, предназначенное для установки в большом загородном доме либо на даче. Все они различны по мощности, дополнительным возможностям, технологиям подключения

Чтобы не ошибиться с выбором, необходимо обратить внимание на рейтинг, наглядно демонстрирующий, какое именно оборудование является оптимальным в определенных условиях

Чтобы правильно выбрать котел, нужно обратить внимание на рейтинг, который демонстрирует все преимущества или недостатки оборудования. Выбор газового котла будет осуществить намного проще, если точно знать, какие функции необходимы, какая расчетная мощность сможет удовлетворить все потребности в отоплении и подаче горячей воды. Рейтинг поможет разобраться во всех тонкостях подобных установок

Рейтинг поможет разобраться во всех тонкостях подобных установок

Выбор газового котла будет осуществить намного проще, если точно знать, какие функции необходимы, какая расчетная мощность сможет удовлетворить все потребности в отоплении и подаче горячей воды. Рейтинг поможет разобраться во всех тонкостях подобных установок.

Типы и мощность

Про котлы «Эван» встречаются в основном положительные отзывы покупателей.

Они подчеркивают следующие особенности электрокотлов:

• отсутствие отходов;
• повышенный КПД;
• нет открытого пламени;
• удобно регулировать температуру;
• полностью безопасны.

Слабые стороны в работе такого котла не являются критичными. Иногда может появиться необходимость смены ТЭНов, чтобы этого не произошло, нужно вовремя счищать накипь с элементов нагревания. При правильном монтаже и соблюдении всех норм эксплуатации данная техника способна прослужить длительный срок. Все бытовые приборы данного бренда выпускаются с различной мощностью и могут быть подсоединены к линиям электропередач, которые имеют параметры напряжения в 220 Вт или 380 Вт. Мощность бытовых электроприборов составляет 2,5–120 кВт, а промышленных – до 1600 кВт. Подключить такой агрегат несложно, многие из них включаются в сеть с применением привычной розетки, но при условии, что мощность этих приборов не будет превышать 3,5 кВт.

Мощность электроотопительного изделия при этом можно подобрать способом усреднения. Так, 1 кВт электроэнергии согревает примерно 10 м² при обычной высоте потолка в 2,7 м, из этого следует, что 1 кВт на 27 м³. Это средний показатель, но его хватит для выбора мощности устройства. Самые точные расчеты запросто произведет специалист-теплотехник. Для нагревания зданий специалисты советуют остановить свой выбор на электрокотле «Комфорт» Warmos, для отопления же складов или подобных построек хватит прибора из класса «Стандарт» или «Стандарт-Эконом» ЭПО.

Агрегаты «Эван» от 3 до 15 кВт отменно подойдут для обогрева дач и жилых строений, небольших складов и магазинов. Изделия с мощностью в 12 кВт спокойно отопят помещение размерами до 150 м². Если следует подобрать прибор только для обогрева своего дома, компания «Эван» представляет на выбор широкий ряд моделей с одним нагревательным контуром. Если же хочется, кроме тепла в доме, получать еще и горячую воду – можно без труда приобрести двухконтурные котлы «Эван».

Модельный ряд

Стационарные электрокотлы бренда «Эван» предназначаются для размещения в системах отопления обычных жилищ, бытовых строений и других объектов. Они производятся в шести сериях.

«Стандарт-Эконом»

Бюджетные устройства «Стандарт-Эконом» представлены знаменитой серией «Эван» ЭПО. Такие агрегаты дополнены термовыключателями самовозвратного типа, которые способны предотвратить аварию при перегреве. Электрокотел класса «Эконом» – это устройство для обогревания помещений с размерами до 300 м². ТЭНом можно управлять с панели, которая расположена на лицевой части корпуса агрегата. Он также имеет элементы для передачи теплоносителя. Мощность такого изделия – примерно 9,45 кВт. Работа начинается при включении электроприбора в сеть.

Популярные модели ЭПО обладают следующими характеристиками:

• огромный выбор моделей различной мощности;
• ТЭНы от Backer (Чехия);
• регулирование температуры от +30 до +85ºС;
• как теплоноситель можно применять воду и антифриз, что подходит для работы в системах отопления;
• чтобы защитить устройство от перегрева, здесь присутствует самовозвратный термовыключатель; при поломке главного терморегулятора он отключит котел, как только тот прогреется до +92 градусов;
• выносной тип пульта управления (исключая ЭПО – 2,5).

«Профессионал»

«Профессионал» – это та же серия «Эван» ЭПО, но с более высокими мощностями. Котлы выпускаются для обогрева крупных объектов – как жилых, так и больших площадей заводов от 360 до 2400 м². Отопительный агрегат «Профессионал» имеет всего одну нагревательную емкость, но вот число фланцев в ней определяется мощностью изделия. Их количество может быть от двух до восьми.

«Стандарт»

«Стандарт» – это изделия с довольно демократичными ценами. Моноблоками можно управлять с помощью пульта, который размещен на корпусе устройства. Устройства производятся под маркой «Эван С1»;

«Комфорт»

«Комфорт» – это самый востребованный у данного производителя класс приборов. К этому классу можно отнести популярную новинку – котел Universal, который имеет погодозависимую автоматику. Специалисты компании «Эван» предусмотрели тепловую изоляцию корпуса бака нагрева устройства, тройную защиту от перегревания и возможность подключения к такой системе, как «теплый пол». В конструкцию входит насос, который может функционировать в системах с циркуляцией любого типа. Здесь можно установить выносной термостат. Мощность прибора – от 3,5 до 30 кВт. Его относят к однофланцевому подвиду – в его строении есть одна емкость подогрева с фланцем, ТЭНом, элементами для ввода теплоносителя и его вывода, термовыключатель.

Котел Warmos-IV-7,5 – это изделие нового поколения. Оно имеет существенную разбежку температур – от +5 до +85ºC. Его можно также использовать в режимах «тёплый пол» и «противозамерзание». Котел не боится скачков напряжения. Он будет работать при невысоком напряжении – до 180 В, и при высоком – до 260 В.

«Люкс»

«Люкс» – это почти небольшая котельная, которая находится в одном корпусе. Характерной чертой Expert является внедрение автоматического управления интеллектуального типа, что способно обеспечить полностью качественную работу системы. Прибор учитывает изменения температуры на улице и внутри дома.

VIP

VIP включает четыре модели, которые выпускаются на финских предприятиях. Данная продукция имеет отменное качество исполнения и хорошо известна зарубежным потребителям. К модели из серий ЭПО и Universal можно подключить опцию, которая позволяет управлять устройствами при помощи Wi-Fi или специального модуля GSM. Next – это один из самых интересных вариантов для выбора в качестве второстепенного источника при основной эксплуатации газового прибора или устройства, работающего на твердых видах топлива. Это изделие состоит из моноблока, который объединяет котел с пультом управления в едином корпусе. Нужная температура теплоносителя в подобного рода конструкции может быть запрограммирована при помощи встроенного термостата, просто регулируя его от +27 до +85ºС.

Минусы устройств бренда «Эван» являются следующими:

• агрегат «Эван» имеет довольно существенный расход энергоресурса, а тарифы на электричество в нашей стране высокие;
• наличие существенной нагрузки на основной источник питания прибора – электрическую сеть;
• невысокий процент усовершенствований на протяжении всего периода работы;
• применение воды в теплоносителе, что может затруднить использование таких котлов в режиме «работа время от времени»;
• котел в любой момент может сломаться, но на самом деле это происходит очень редко; качество товаров компании всегда отличалось наилучшими показателями.
