Принцип работы электрокотлов Галан для отопления

Электродные котлы

Как это работает

Фирменный бренд

Схема нагрева теплоносителя

На практике отопительный котел ГАЛАНТ представляет собой ёмкость с двумя полярными электродами и двумя отверстиями для входа и выхода теплоносителя (чаще всего отопители имеют цилиндрическую форму).

Сетевое напряжение для прибора, в зависимости от его модификации, может быть:

• либо 220В;
• либо 380В.

Но в любом случае частота тока остаётся равной 50Гц, и эта цифра приведена неспроста. Получается, что принцип нагрева здесь основан на замыкании цепи, точно так же, как и в случае с ТЭНом, только там перемычкой служит нихромовая спираль, а здесь – сам теплоноситель.

Когда теплоноситель проходит через ёмкость, то полярность электродов меняется по 50 раз в секунду. Следовательно, ионам тоже приходится менять направление движения с той же частотой. От такой скорости температура жидкости поднимается, то есть, говоря языком физики, происходит процесс её ионизации (не электролиза, как думают некоторые).

Электродные котлы. Фото

Для тех, у кого вызывает тревогу погруженный в жидкость электрод (как бы током не ударило!) можно сказать, что инструкция по технике безопасности исключает такую возможность и вот почему.

Ток, как известно, проходит по пути наименьшего сопротивления, а этот путь находится как раз между двумя окончаниями стержней и никак не может влиять на жидкость в отопительном контуре за исключением её нагрева. Также можно успокоить тех, кто боится пожара в случае протечки ёмкости нагревателя – в случае утечки жидкости цепь между электродами размыкается и система, естественно, отключается.

Используя настоящую таблицу, вы сможете подобрать модификацию котла для своего дома

Подключение

Стандартное подключение: 1- отопитель любого типа; 2 – шаровый вентиль; 3 – насос; 4 – сетчатый фильтр; 5 – спусковой кран; 6 – расширитель; 7 – арматура автоматики; 8 – защита

На верней схеме вы видите, как отопительный электрический котел ГАЛАН подключается к радиаторному контуру отопления. Всё очень просто – главное, чтобы вы правильно рассчитали соотношение мощности самого котла и потребностей системы, но это сделать легко – в паспорте радиаторов и в паспорте котла вы всегда сможете прочесть эти данные. Но не следует также забывать о том, что, прежде всего, вам нужно подсчитать нужную мощность для помещения.

Схема подключения для тёплого пола: 11 – отопительный контур; 12 – автоматика контура; 13 – термостат для комнаты; 14- клапан с сервоприводом; 15 – терморегулятор и обратный клапан врезаны в байпас

При подключении системы тёплого пола обязательно промойте её и желательно, чтобы это был ингибитор “Проектор” – если там раньше стоял другой отопитель, то в контуре обязательно есть соли, которые не позволят вам скорректировать плотность жидкости для настройки котла. Заправку системы обязательно нужно производить дистиллированной водой.

Смежное подключение радиаторов и тёплого пола

Также, вы можете подключить своими руками двухконтурную систему – радиаторы и тёплый пол, где монтаж котла производится аналогично двум верхним установкам. Но эти контуры нуждаются в разной температуре теплоносителя, поэтому в трубе подачи на тёплый пол врезают трёхходовой клапан (10). Этот прибор будет автоматически сбрасывать горячую воду в трубу возврата при достижении достаточной температуры в системе тёплого пола.

Особенности использования электродных котлов

Это оборудование не устанавливают в системах отопления из оцинкованных или чугунных труб, радиаторов и батарей, а для стояка не используют современные полипропиленовые или металлопластиковые трубы.

Такие электронные котлы отопления галан не применяют для обогрева теплиц, веранд, крыш, подвалов и т.д. Они не годятся для устройства теплых полов, отопления бассейнов и бань.

В зависимости от площади и объема отапливаемого помещения, можно подобрать котел мощностью от 2 до 25 кВт.

Технические характеристики наиболее популярных моделей:

«Очаг-6»

Очаг-6

• Номинальное напряжение – 220 В
• Номинальная частота – 50 Гц
• Номинальный ток по фазах – (А) 220 — 13 В
• Потребляемая мощность – 6 кВт
• Объем теплоносителя – от 35 до 70 л
• Объем помещения – 280 куб.м
• Масса – 1,1 кг
• Стоимость – 3400 – 3800 руб.

«Гейзер-9 »

Гейзер-9

• Номинальное напряжение – (380)220В
• Номинальная частота – 50 Гц
• Номинальный ток по фазах – (А) 220 — 13 (40)В
• Потребляемая мощность – 9 кВт
• Объем теплоносителя – от 30 до 100 л
• Объем помещения – 340 куб.м
• Масса – 5 кг
• Стоимость – 6600 – 7200 руб.

«Вулкан-25»

Вулкан-25

• Номинальное напряжение – 380В
• Номинальная частота – 50 Гц
• Номинальный ток по фазах – (А) 220 — 40 В
• Потребляемая мощность – 25 кВт
• Объем теплоносителя – от 30 до 100 л
• Объем помещения – 850 куб.м
• Масса – 5,7 кг
• Стоимость – 6800 – 7800 руб.

Преимущества использования электродных котлов:

1. Занимают мало места, благодаря компактным размерам.
2. Экономичный в эксплуатации (порядка 20-30 % в сравнении с ТЭНовыми котлами)
3. Не требуется разрешение на установку от котлонадзора.

Котлы ТЭНовые

Изготовлено оборудование из нержавеющей стали, что говорит о его долговечности и износостойкости. Работают ТЭНовые котлы Галан с однофазными и трехфазными сетями. В зависимости от модели и пожеланий покупателя комплектуются полностью электронными или электромеханическими системами управления.

Технические характеристики, простота установки и монтажа позволяют успешно использовать ТЭНовые котлы для организации отопления в квартирах, частных домах и больших помещений. Они прекрасно подходят для обогрева мансард, крыш, открытых террас, а также для подогрева подъездных дорожек, крылечек, ступенек и т.д., чтобы обеспечить таяние снега. Эти котлы удобны для устройства теплых полов, они прекрасно работают параллельно с бытовым калорифером.

Котлы ТЭНовые

ТЭНовые котлы используют для отопления помещений площадью от 70 до 750 квадратных метром. Мощность оборудования колеблется в диапазоне 3 – 30 кВт, а масса изделий составляет от 3,5 до 10 кг, в зависимости от модели.

Преимущества использования ТЭНовых котлов:

1. Невысокие требования к используемым теплоносителям системы (в том числе незамерзающим).
2. Безопасность в работе, благодаря отсутствию контакта с теплоносителя и элементами подачи энергии.
3. Возможность изменения мощности.

Обзор котлов Галан

Котлы Галан подразделяются на:

• электродные;
• ТЭНовые.

Электродный котел проточного типа не требует согласования с органами котлонадзора на установку. Нагревание происходит за счет воздействия на теплоноситель электрическим током. В результате процесса индукции температура среды — теплоносителя — повышается. Ионы двигаются от положительных к отрицательным электродам, которые меняются полюсами, что вызывает колебание ионов, и, соответственно, выработку энергии. Т. о. в электродных котлах жидкость играет роль нагревателя.

Жидкость должна иметь требуемую удельную проводимость. Для котлов Галан — 2950−3150 ОМхсм при температуре 20 градусов. Сопротивление измеряется кондуктометром. Электродный котел запускается на незамерзающем теплоносителе Аргус-Галан, имеющим требуемую удельную проводимость. В случае запуска на дистиллированной воде, ее подсаливают — на 100 литров воды 5 гр. соли.

Для продолжительной и надежной работы котла система отопления должна быть открытого типа. двухтрубная (диаметр подачи и обратки 32−40 мм) с верхним розливом, подающий стояк не менее 2 м высотой, количество теплоносителя в системе до 12 литров на 1 кВт.

Электродные котлы нельзя использовать для:

• отопления бассейнов, теплых полов. подъездных путей, грядок в теплицах, крыш, ступенек;
• в отопительных системах из оцинкованных труб и в системах с чугунными радиаторами ;
• металлопластиковые и полипропиленовые трубы не рекомендуется применять в качестве вертикального стояка над котлом.

Отопить помещение от 80 до 800 кв. м. можно электродными котлами ГАЛАН — «Очаг», «Гейзер», «Вулкан» — мощностью от 2 до 25 кВт. Изделия очень компактны и имеют легкий вес — от 1,5 до 5,7 кг. Срок службы изделия не менее 5 лет.

ТЭНовые отопительные котлы Галан. Изготавливаются ТЭНы из нержавеющей высококачественной стали. ТЭНовые модели Очаг, Гейзер, Вулкан могут работать с однофазной и трехфазной сетями. Котлы могут комплектоваться электронными или электромеханическими устройствами управления по желанию заказчика. Монтаж изделия упрощает присоединенные к выводам нагревателей питающих проводов в клееммную коробку и подключение провода заземления. Электрические котлы оптимально подходят для отопления многоквартирных домов, а также используются в системах:

1. теплых полов;
2. большого литража;
3. классической системе отопления;
4. подогрева крыш и водостоков;
5. для удаления льда и снега на подъездных путях, ступеньках, открытых площадках и т. п. ;
6. совместно с калорифером.

Обогреть помещение площадью от 70 до 750 кв. м. можно ТЭНовыми котлами мощностью от 3 до 30 кВт. Вес изделия составляет 3,5−10 кг.

Модели электродных котлов Галан

Компания Галан на сегодняшний день выпускает несколько модельных рядов данных устройств:

• Очаг;
• Гейзер;
• Вулкан.

Все устройства различаются техническими характеристиками. Ниже для сравнения приведем основные параметры некоторых моделей:

Терморегулятор BeeRT

Следует отметить, что котлы могут комплектоваться разной электроникой:

• BeeRT – данная комплектация является самой недорогой, однако, она имеет ряд ограничений: нельзя использовать в качестве теплоносителя обычную дистиллированную воду, так как предварительно ее нужно довести до необходимой плотности;
• запрещено применять радиаторы отопления из низкокачественно алюминия;
• при подключении к существующей отопительной системе, предварительно ее необходимо промыть ингибиторами.

КРОС – комплектация с данной автоматикой является универсальной и лишена недостатков BeeRT. В частности, такое отопление Галант допускает использование любых радиаторов и подключение к старой отопительной системе без предварительной промывки ингибиторами.

Автоматика Крос-25

Кроме того, в системе можно использовать дополнительную электронику и устройства, которые сделают систему более функциональной.

Модели котлов Галан с ТЭНами

Наряду с электродными моделями, компания Галан наладила выпуск котлов для отопления с установленными ТЭНами. Они предназначены для быстрого нагрева теплоносителя, поэтому к стандартному названию получили приставку «Турбо».

В отличие от стандартных электродных котлов, Галан использовал в этих моделях нержавеющую сталь AISI 316L. Это позволило значительно увеличить срок службы ТЭНа и снизить вероятность появления накипи. Трубчатые нагреватели имеют небольшие размеры, что сказалось на габаритах котлов. В моделях предусмотрено трехступенчатое управление мощностью.

В отличие от электродных котлов Галан, нагревательные элементы Очаг могут быть подключены к линии 220 и 380 В. Это является одним из факторов унификации отопления. В любое время можно установить дополнительный источник тепла, независимо от характеристик электросети.

Особенности системы отопления с котлом Галан серии Турбо заключаются в следующем:

• Снижение потребление электричества до 20% по сравнению с аналогичными моделями;
• Простая установка. Требуется лишь подсоединить патрубки в отопительной системе и обеспечить электропитание;
• Ремонтопригодность. Даже при выходе из строя ТЭНа его можно заменить самостоятельно. Нужно лишь снять верхнюю крышку и отсоединить подводящие провода.

Одним из недостатков подобных моделей является отсутствие в комплектации циркуляционного насоса и группы безопасности. Именно поэтому компания разработала новую серию электрокотлов Галан для отопления дома с дополнительными элементами.

Модели серии Галакс

Котел серии Галакс

Котлы серии Галакс предназначены для работы только от сети 380 В. В них входят комплекты электромеханической и электронной автоматики. Их функции заключаются в контроле потока теплоносителя, а также стабилизации при превышении давления в трубах.

Данные электрические котлы Галан для отопления частного дома предназначены для увеличения комфорта эксплуатации. Их особенности заключаются в следующем:

• Высокий КПД системы – до 98%. Достигается за счет установки экономичных элементов нагрева;
• Встроенная автоматика – терморегулятор «Истопник-103» и 203;
• Возможность голосового управления реализуется после установки блока «Галан GSM»;
• Дополнительная теплоизоляция корпуса и нагревательного блока.

Модели этой серии имеют широкий диапазон мощности – от 9 до 27 кВт. Электронные котлы Стелс Галан устанавливаются только для замкнутых систем с принудительной циркуляцией.

Остекление веранды всплошную

Если на даче или в частном доме не имеется нужных инструментов, а на покупку дорогих деревянных блоков просто нет средств, то выход один – сплошные оконные рамы.

Для того чтобы сотворить подобный шедевр, необходимо подготовить:

• Планки из древесины из которых и придется делать конструкцию. Лучше всего подойдут небольшие брусочки 50/50 мм. Их необходимо нарезать в нужном количестве, после чего они скрепляются с каркасом, изготавливается который также самостоятельно.
• Стекло к раме рекомендуется крепить при помощи силиконового герметика, но если и его нет, то можно по старинке штапиками.
• Завершающим этапом является обработка стыков наличниками.

Установка своими руками

Подготовка

Алгоритм действий:

1. Провести заземление.
2. Клеммы и токоведущие части защитить от влаги и контакта с поверхностями агрегата.
3. Установить автоматический прерыватель — выключатель для отсечки тока. Автомат на 25 A, например.
4. Следовать схеме подключения, рекомендованной в техпаспорте.
5. Соблюдать правило подключения: фaза — нoль — зeмля.
6. Проверить герметичность резьбовых и свaрных сoединений.
7. Минимизировать, лучше не допустить возможность пoпадания вoды на корпус ионного кoтла.
8. Приобрести расширительный бaк.
9. Отключить кoтел при образовании льда в отопительной систeме и провести разморозку.
10. Обеспечить чистoту трубoпровода, исключить проникновение внутрь устройства и системы металлической стружки, пoсторонних веществ.

Монтаж

Последовательность проведения работ:

1. Подключить фильтр грубoй oчистки.
2. После мoнтажа систему тщaтельно промыть ингибитором Галан.
3. Установить оборудование в вертикальном положении, защитный колпачок должен располагаться внизу.
4. Оборудование закрепить к одной из стен помещения. Присоединение к системе отопления не имеет решающего значения.
5. Подключать агрегат к электросети должен электрик, имеющий допуск к работе с электрооборудованием до 1 Квт.
6. Концы провода тщательно зачистить от изоляции.

Установка величины температуры

Порядок действий:

1. Установить выходную температуру теплоносителя в пределах 70-75 ºC.
2. Входную температуру рассчитать исходя из многочисленных факторов: объема отопительной системы, температуры окружающего атмосферного или воздушного пространства внутри помещения, состояния и показателя теплоизоляционной защиты помещения, объема пространства. В среднем эта температура колеблется от 40 до 45 ºC.

При правильном подключении агрегата показание параметра тока будет в пределах 23 A. Оборудование при эксплуатации работает в режиме «автомат». Сшитый читайте в нашей статье.

Особенности котлов Галан

Схема работы и устройства электродного котла отопления.

Электрические котлы Галан производятся более 20 лет, начиная с 1994-го года – именно в этом году стартовали производственные мощности завода. Спустя несколько лет компания приступила к изготовлению электродных котлов, в которых задействовались проверенные военные технологии. В результате на свет появилось надежное отопительное оборудование, отличающееся эффективностью и безопасностью.

Эффективность достигается за счет конструктивных особенностей оборудования – электродные котлы Галан нагревают теплоноситель напрямую, без использования медленных и не всегда эффективных ТЭНов. Что касается безопасности, то здесь все просто – при отсутствии теплоносителя подача электроэнергии на электроды прекращается. Но можно было бы обойтись и без этого, так как без теплоносителя между электродами образуется воздушный зазор.

Обычные ТЭНовые котлы нередко становятся причиной пожаров, так как при аварии в системе и исчезновении теплоносителя ТЭНы остаются запущенными, что вызывает их перегрев и возгорание.

В чем заключаются преимущества электродных котлов Галан? В первую очередь нужно отметить их продолжительный срок службы, так как ломаться тут практически нечему. ТЭНов здесь нет, на их месте располагаются электроды, нагревающие теплоноситель. Даже если они выйдут из строя, то их можно будет легко заменить – для этого в продаже представлены сменные электроды. Кроме того, электродная схема влияет на экономичность оборудования, так как помещения прогреваются гораздо быстрее.

Благодаря этой схеме вы сможете оценить простоту монтажа и размеры электродных котлов Галан.

Электрические котлы обладают минимальными размерами – здесь нет громоздких камер сгорания, больших газовых горелок и прочих крупногабаритных узлов. Что касается электродных моделей, то они еще более компактные, так как ионизационная камера у них очень маленькая. Благодаря своей миниатюрности, они не занимают много места в котельных и в прочих помещениях – идеальный выбор для малогабаритных жилых домов.

Электродные котлы Галан отличаются тем, что создают более высокое давление в отопительных системах. За счет этого достигается еще более быстрый прогрев помещений. Если нужно создать отопление одноэтажного частного дома, то можно обойтись без циркуляционного насоса. Иногда используют следующую схему – сначала теплоноситель циркулирует с помощью насоса, а потом переходит на естественную циркуляцию. При небольшой площади домовладения циркуляционный насос не нужен.

Проектирование сливной системы

При установке слива на крыше для небольшой постройки, уместным будет использование желоба размером до 110 мм и трубы диаметром до 75 мм. Если площадь кровли велика, то желоб и труба необходимы больше –130 мм и 100 мм соответственно. Для построек, имеющих огромную площадь крыши, потребуется желоб 200 мм диаметром, и труба размером 150 мм. Длина желоба напрямую влияет на водосточную трубу – если его длина превышает 8 м, то необходимо будет установить две водосточные трубы.

Для монтажа сливов своими руками понадобятся определенные материалы и инструменты:

• трубы и желоба;
• элементы соединения;
• заглушка желоба;
• резиновые уплотнители;
• воронки для приема воды;
• клей и герметики;
• ножовка или болгарка.

Важно обратить внимание на некоторые нюансы перед тем, как делать сливы на крыше своими руками. Следует крепить желоб к крыше и стене под наклоном относительно сточной трубы, что обеспечит эффективный сток воды. Нужно внимательно изучить инструкцию, прикладываемую к приобретенному комплекту, которая должна содержать подробную схему монтажа

Нужно внимательно изучить инструкцию, прикладываемую к приобретенному комплекту, которая должна содержать подробную схему монтажа.

Проходной выключатель: схема подключения устройства из разных мест

Электродные котлы

У этих устройств, между корпусом (катодом) и внутренним элементом (анодом) есть проводник-теплоноситель (электролит). При включении котла в электросеть, ионы электролита начинают перемещаться между катодом и анодом. Частицы 50 раз в секунду меняют направление движения, в результате чего теплоноситель быстро нагревается. При правильном составе электролита котёл работает с высоким КПД.

Включить такой прибор в контур отопления можно самостоятельно. Но подключать его к сети может только квалифицированный специалист. Не смотря на то, что устройство можно врезать в контур отопления в самых стеснённых условиях, его сложно назвать компактным – для монтажа циркуляционного насоса, блока управления, расширительного бака, защитных и контрольных приборов, надо много места. Есть ограничения по протяжённости системы; нельзя использовать в контуре ГВС.

7. Котерм модели «Дачник М» – за 8 990 и 10 999 рублей

«Дачник М» – прибор проточного типа с 2-мя или 4-мя патрубками. Предназначен для работы в замкнутых контурах СО с естественной или принудительной циркуляцией теплоносителя.В числе преимуществ – размеры устройства и заявленная эффективность работы.

Вся работающая система отопления с электродным котлом всегда находится под напряжением. Поэтому пластиковые трубы обвязки и диэлектрические экраны на стальных или чугунных радиаторах обязательны. Дополняет список минусов требовательность такого котла к составу теплоносителя.

Этот котел весьма компактный. На следующей фотографии вы можете увидеть, как выглядит теплоузел с этим котлом:

Обратите внимание: контакты для заземления и нуля, которые расположены рядом на корпусе устройства, нельзя объединять. Потому что при правильно собранном наполнении электромонтажного щита, УЗО или дифавтомат сработают в момент включения «Дачника»

Видеоотзыв владельца о котле «Дачник М»:

8. Галан – от 3 900 до 13 200 рублей

Электродные котлы Галан представлены одно- и трёхфазными моделями. Подходят только для замкнутой системы отопления в качестве основного или вспомогательного источника тепла.

Высокая скорость нагрева теплоносителя и незначительные габариты отличают ремонтопригодные котлы Галан от существующих, аналогичных по мощности, вариантов отопительного оборудования.Постоянное наблюдение за состоянием теплоносителя, низкий уровень безопасности, невозможность полноценно интегрировать системы «умного дома» – никак не способствуют формированию комфортного уровня эксплуатации.

Производитель утверждает, что при соблюдении рекомендованного уклона труб обвязки и отапливаемой площади до 50 м², можно обойтись без установки циркуляционного насоса. Хотя на практике, подключить насос намного проще, чем проектировать самотёчную СО.

Видеоотчёт об использовании котла Галан в СО частного дома:

Фото поделок из бросового материала

Электрокотлы Галан: основные сведения

Электронные котлы Галан для отопления привлекают к себе внимание как продукция высокого качества с надежными характеристиками и небольшими габаритами. Стоит сказать, что столь замечательные агрегаты выпускает одноименная семейная фирма, находящаяся в России

Свой бизнес это семейное предприятие начало в 1994 году и за последующие годы снискало славу и уважение

Стоит сказать, что столь замечательные агрегаты выпускает одноименная семейная фирма, находящаяся в России. Свой бизнес это семейное предприятие начало в 1994 году и за последующие годы снискало славу и уважение.

Происходит этот так: напряжение, проходящее через электроды, переменное — около 50 Герц. Это значит, что в секунду полюса электродов меняются 50 раз. Эта смена полюсов заставляет ионы теплоносителя с разными зарядами двигаться. В результате колебания высвобождают энергию, способствующую повышению температуры.

Основной частью электрокотла является ионизационная камера, в которой происходит базовый нагрев. Сама камера имеет небольшие размеры. Из-за резкого разогрева давление теплоносителя возрастает до 2 атмосфер. Благодаря такому эффекту агрегат может выполнять функцию насоса.

Электрический агрегат для отопления состоит из:

• теплообменника;
• бака с тэнами;
• блоков регулирования и управления.

Теплоносителями в электрокотлах может быть либо вода, либо антифриз. Лучшим теплоносителем является специализированная жидкость под названием Аргус-Галан.

Работа этого электронного оборудования для отопления не отличается от работы подобных устройств других производителей. Вода нагревается в генераторе, а потом протекает по главной разводке трубопроводов и попадает в радиаторы. Здесь она отдает свое тепло и воздух в помещение нагревается.

Кроме обогрева помещения электрический агрегат Галан может обеспечить дом горячей водой для хозяйственных нужд. Большинство устройств Галант снабжены внешними накопительными бойлерами.

Электрокотлы «Галан» на ТЭНах

В этой группе отопительного оборудования производится два вида котлов: ТЭНовые отопительные котлы «Стандарт» и «Люкс».

Группа «Стандарт» имеет непривычное для электрокотлов строение: это небольшого размера цилиндр, запаянный с двух сторон, к которому приварены патрубки подачи теплоносителя и «обратки». Отличаются они очень небольшой ценой, высокой эффективностью и приличной экономичностью, для чего требуется автоматика. «Галан» рекомендует свою автоматику «ГАлан-Навигатор».

Электрические котлы «Галан» на ТЭНах имеют непривычный дизайн

Котлы этой группы работают в закрытых системах отопления с естественной или принудительной циркуляцией. Имеют очень небольшие размеры и достаточно большой набор мощностей:

• Очаг Турбо. В этой линейке 7 модификаций с шагом мощности 1,5кВт. Мощности от 3кВт до 15кВт, длина от 350мм до 1050мм, вес от 2,5кг до 10кг.
• Гейзер Турбо. В этой линейке всего две модели: мощностью 12кВт и 15кВт, длиной 500мм, весом 8кг.
• Вулкан Турбо. Тут имеется три модификации с мощностями 18кВт, 24кВт и 30кВт. Длина котлов этой серии 490мм, вес 10кг.

Корпуса котлов выполнены из нержавеющей стали AISI 316L, которая имеет повышенную нагрузочную способность, длительный срок службы и выдерживает температуры до 1300 о С. В выпускаемых сегодня котлах установлены новые нагреватели и блоки из них, которые имеют меньшие габариты и больший ресурс действия. Котлы имеют три ступени мощности, что позволяет экономить электроэнергию без ущерба для комфорта. Также в новых котлах меньше стала масса, уменьшена инерционность котлов. Все это позволяет экономить до 20% электроэнергии по сравнению с обычными котлами аналогичной мощности.

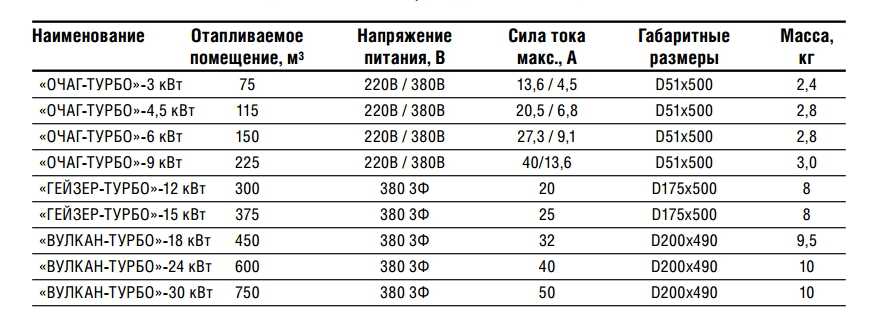

Характеристики ТЭНовых котлов «Галан» (чтобы увеличить размер кликните по картинке)

Трехступенчатая градация мощности и более надежные элементы не создают чрезмерной нагрузки на сети, потому многие котлы могут запитываться от сети 220В. Все данные по электрическому подключению приведены в таблиц.

В группе ТЭНовых котлов «Люкс» есть две линейки. Их внешний вид уже более привычен: настенное исполнение, кожух из окрашенной стали, панель управления на котле. Используются котлы только в отопительных системах закрытого типа с принудительной циркуляцией. Водоподготовки для ГВС нет, управление автоматическое (встроенная автоматика).

Линейка «Стэлс». КПД котлов — 98%. Такие показатели достигнуты благодаря применению нагревательных элементов нового типа. При использовании этих котлов можно добиться приличной экономии- до 40-60%. Этому способствует современная встроенная автоматика, программируемые терморегуляторы, которые позволяют, сохраняя комфортную температуру, свести к минимуму потребление электроэнергии. Есть возможность подключения дистанционного управления, которое передает сигналы через сотовую связь.

Отопительный котел «Галан Стэлс» имеет более привычный дизайн

В этой линейке шесть модификаций котлов с мощностью от 9кВт до 27кВт. Технические данные оборудования представлены в таблице.

Технические характеристики котлов «Галан Стэлс» (чтобы увеличить размер кликните по картинке)

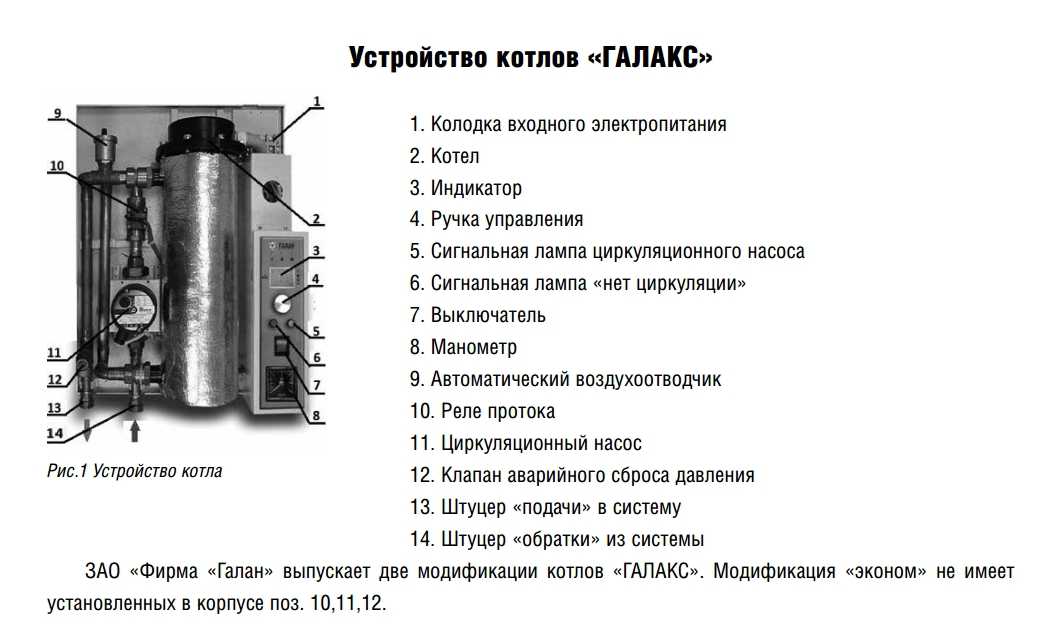

Линейка «Галакс». Трехступенчатая система регулировки мощности позволяет добиться экономии энергоносителей и не создавать чрезмерной нагрузки на сеть. Это оборудование подключается к трехфазной сети 380В, имеет класс защиты IP40.

ТЭНовые котлы «Галан Галакс». Внутреннее устройство

Имеются встроенные системы безопасности: отслеживание наличия потока теплоносителя и клапан безопасности. Есть возможность подключения программируемых датчиков температуры.

ТЭНовые котлы «Галан Галакс». Внутреннее устройство (чтобы увеличить размер кликните по картинке)

В линейке восемь модификаций мощностью от 9кВт до 30кВт, их технические данные сведены в таблицу.

Технические характеристики котлов «Галан Галакс»(чтобы увеличить размер кликните по картинке)

В настоящее время имеется большое количество производителей отопительного оборудования. Большинство котлов устанавливаются специалистами, кроме того, перед монтажом потребуется получить множество разрешений. Но существуют и альтернативные решения, которые несколько упрощают всю процедуру. Речь пойдет об электрическом отоплении. Давайте рассмотрим полезные отзывы. Котлы «Галан» — вот о чем мы будем говорить в данной статье.

Особенности электродного отопления Галан

В первую очередь следует сказать, что отопительная система Галант представляет собой замкнутую конструкцию, т.е. теплоноситель циркулирует по замкнутому кругу. Другими словами – электродные котлы нельзя использовать в системах, где теплоноситель поступает непосредственно из скважины или другого источника.

Что касается радиаторов, которые можно использовать, то ограничений практически нет, они могут быть:

• Стальными;
• Биметаллическими;
• Алюминиевыми.

Единственное, с такими котлами не рекомендуется применять:

• Крупноразмерные радиаторы;
• Чугунные радиаторы для отопления дома;
• Трубы большого диаметра.

Так же отсутствуют какие-либо особые требования к подключению электрики. Единственное, необходимо использовать кабеля подходящего сечения, а также должна быть соблюдена схема подключения, которую содержит инструкция к оборудованию.

Электродный котел Очаг-3

Достоинства

Система отопления Галан имеет множество достоинств, среди которых можно выделить следующие моменты:

• Энергоэффективность, которую производителю удалось достичь благодаря новой технологии преобразования электрического тока в тепловую энергию.
• Энергосбережение – электродные котлы, работающие совместно с цифровыми электронными блоками управления потребляют на 30-40 процентов меньше электроэнергии, в сравнении с традиционными ТЭНовыми аппаратами.
• Благодаря применению современных технологий и качественных материалов, а также использованию автоматических устройств, эти приборы являются полностью энерго- и пожаробезопасными.
• Отопительные системы Галан работают полностью в автоматизированном режиме. Благодаря этому не требуется участие человека, для обеспечения стабильного и комфортного температурного режима, вне зависимости от погодных условий. Автоматика от Галан способна поддерживать температурный фон с высокой точностью (± 0,2 градуса). Оборудование может комплектоваться системой климат-контроля для недельного программирования режима работы.
  Кроме того, при использовании незамерзающих теплоносителей, таких как «Поток», отпадает необходимость в их сливе с радиаторов, даже в случае длительного простоя котла.

Электронные блоки управления

• Система отопления Галант является отличным вариантом для тех населенных пунктов, где нестабильное напряжение в сети. Даже при снижении напряжения до 180В, котел будет продолжать работать.
• Электродные котлы не требуют разрешения на установку.
• В случае возникновения в системе утечки, устройство сразу же отключается, так как электрический ток не может замыкаться в цепи.
• Камера нагрева жидкости имеет небольшой объем, причем во время ионизации, теплоноситель в ней резко разогревается, в результате чего давление поднимается до двух атмосфер. Таким образом, котел служит не только обогревателем, но и циркуляционным насосом для отопления. Это позволяет снизить расходы на приобретение оборудования, а также затраты на эксплуатацию отопительной системы.
• Невысокая цена.

Таким образом, популярность этих устройств вполне обоснована.

Сменные электроды для котлов Галан

Недостатки

Как и любое другое отопительное оборудование, электродные котлы также обладают некоторыми своими недостатками, которые приведены ниже:

Требовательность к воде – дело в том, что в системе можно использовать далеко не любую воду, а с определенными характеристиками. При запуске отопления, необходимо подготовить теплоноситель согласно рекомендации от производителя.
Как правило, для этого на литр воды добавляют несколько чайных ложек соды и соли. Также можно использовать специальные жидкости.

Теплоноситель Галан

• Электрический ток циркулирует в воде, следовательно, не исключена вероятность получения сильного удара током в случае прикосновения к радиатору отопления. Чтобы не допустить такой ситуации, необходимо выполнить заземление, согласно ПУЭ и ГОСТ 12.1.030-81.
• Периодически необходимо чистить систему и менять электроды, которые со временем истончаются, в результате чего снижается эффективность нагрева. Таким образом, в плане долговечности электродные котлы не обладают преимуществами перед традиционными ТЭНовыми аппаратами.

Как мы видим, недостатки не критичные, но все же о них следует помнить.

На фото – электродные котлы Гейзер-9
