Схемы подключения клапана к системе отопления
Когда есть понимание, что такое трехходовой клапан и в чем состоит его работа, можно рассмотреть различные схемы подключения, зависящие от назначения и роли элемента в отоплении дома. Установка термосмесительного 3-ходового клапана производится в 4 случаях:
- Для защиты твердотопливного котла от воздействия конденсата и температурного шока после внезапных отключений электроэнергии.
- Теплоноситель в контурах теплых полов должен прогреваться до 45 °С, температуру поддерживает смесительный узел с трехходовым краном.
- Для поддержания необходимой температуры воды в разных ветвях системы.
- Когда требуется подключить бойлер косвенного нагрева к одноконтурному газовому котлу.
Чтобы защитить тепловой агрегат на твердом топливе от образования конденсата, нельзя во время его разогрева допускать подачу в котловой бак остывшей воды из радиаторной сети. Для этого используется следующая схема подключения котла с байпасом и трехходовым смесительным клапаном:
Схема работает так. Пока теплогенератор не прогрелся, вода циркулирует по малому кругу через байпас. При нагреве теплоносителя в обратке до 50—55 °С клапан начинает открываться и подмешивать холодный теплоноситель из системы. При выходе отопителя на рабочий режим байпас перекрывается и весь поток идет через радиаторы. Подробнее эта тема раскрыта на видео:

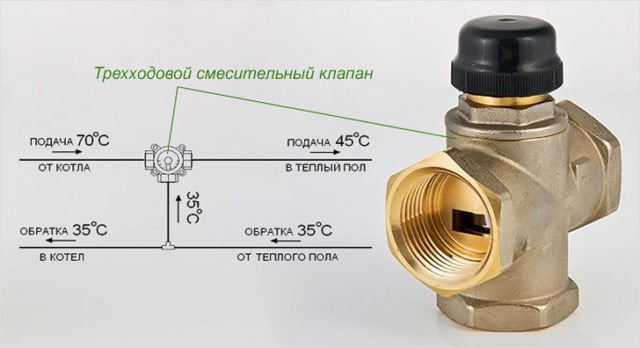

В системе теплых полов данный элемент выполняет те же функции. Циркуляционный насос гоняет теплоноситель по греющим контурам до тех пор, пока он не начнет остывать. Как только это произойдет, сработает датчик и термоголовка, после чего трехходовой клапан станет добавлять в замкнутый контур горячую воду, идущую от котла. Как своими руками правильно выполнить монтаж коллектора теплых полов, насоса и клапана, показано на схеме:
Следующий пример использования и подключение этой важной детали – обвязка твердотопливного теплогенератора и буферной емкости – аккумулятором тепла. Чтобы прогреть ее целиком достаточно быстро, температура подаваемого теплоносителя должна быть от 70 до 85 °С, каковая вовсе не нужна в системе радиаторного отопления. Понизить ее как раз и помогает трехходовой клапан, установленный за емкостью вместе с отдельным циркуляционным насосом
Понизить ее как раз и помогает трехходовой клапан, установленный за емкостью вместе с отдельным циркуляционным насосом.
Сложная отопительная система большого коттеджа может иметь множество потребителей, подключаемых посредством гидрострелки и распределительного коллектора. Причем в каждый из контуров надо подать теплоноситель с разной температурой. Самая высокая нужна бойлеру косвенного нагрева, поэтому на подводке к нему регулирующей арматуры нет. Остальным потребителям нужен более холодный теплоноситель, а потому они подключены через трехходовые клапаны.
В схеме с бойлером косвенного нагрева и одноконтурным газовым котлом тоже не обойтись без 3-ходового крана. Задача элемента – переключать поток теплоносителя на змеевик бойлера ГВС по команде контроллера (срабатывает электропривод).
Новогодние игрушки в виде ароматных елочек из корицы
Как устроен трехходовой клапан
Внешне он выглядит как бронзовый или латунный тройник с регулировочной шайбой на верхней части, а устройство трехходового клапана зависит от модели.
Вариант 1
. В литом корпусе с тремя патрубками имеются три камеры, проходы между ними перекрывают тарельчатые элементы, закрепленные на штоке. Шток выходит из корпуса в верхней части. Принцип работы следующий: нажатие на шток плавно открывает проход для потока теплоносителя с одной стороны, одновременно закрывая проход для теплоносителя с другой стороны. В результате в центральной зоне теплоноситель смешивается до получения нужной температуры и поступает в контур.
Вариант 2
. Переключающий элемент внутри тройника представляет собой шар, часть которого фигурно выбрана. Привод вращает шток с закрепленным на нем шаром, в результате чего потоки теплоносителя перераспределяются.
Вариант 3
. Принцип действия тот же, что и у конструкции с шаром, но вместо шара на штоке закреплен сектор – его рабочая часть способна полностью перекрыть один поток теплоносителя, либо частично – два потока.
Приводы на термосмесительный клапан
Для управления потоками теплоносителя, проходящими через клапан трехходовой, необходим внешний привод. От его типа зависит функциональность и удобство использования устройства.
Правила установки обратного клапана
Определяясь, куда ставить обратный клапан на отопление, руководствоваться нужно, в первую очередь, требованиями проекта. Если схема разводки требует обязательного наличия обратного клапана, он должен быть установлен в нужном месте и с учетом всех требований и норм. Как правило, такую арматуру устанавливают в момент обвязки трубопроводом отопительного котла.
Обратите внимание, что для правильного монтажа обратного клапана нужно грамотно подобрать его разновидность в соответствии с рабочим давлением и температурой теплоносителя
Кроме того, важно монтировать изделие таким способом, как было указано производителем в техническом паспорте к арматуре. Как правило, расположение обратных клапанов определяют на этапе проектирования отопительной системы. Как правило, расположение обратных клапанов определяют на этапе проектирования отопительной системы
Как правило, расположение обратных клапанов определяют на этапе проектирования отопительной системы.
Установка обратных клапанов на отопительную систему позволяет справиться сразу с несколькими задачами. В первую очередь, такие устройства позволяют предотвратить негативные последствия для системы отопления в случае возникновения внештатных ситуаций. Кроме того, это своеобразная страховка от излишних затрат на ремонт в будущем. Еще один важный момент – согласованность работы различных приборов, закольцованных в одну систему. Она достигается как раз за счет установки запорной арматуры.
Таким образом, если вы беспокоитесь о долговечности и надежности работы отопления и не хотите иметь в будущем дополнительных расходов, то вам определенно стоит предусмотреть наличие обратного клапана в отопительном контуре.
Оборудуя систему отопления, важно не только продумать параметры ее главных функциональных частей (трубы, нагревательный котел и пр.), но и уделить внимание ее малым составляющим и механизмам, от качества установки которых во многом будет зависеть теплоснабжение. Элементом, отвечающим за безопасную работу, выступает предохранительный клапан в системе отопления, основная функция которого заключается в защите от потенциальных опасностей, связанных с перегрузкой системы, а также в контроле над циркуляцией теплоносителя. Несмотря на относительно ограниченный спектр выполняемых им задач, обратный клапан для отопления устанавливается в разных точках системы и является ее важной частью
Несмотря на относительно ограниченный спектр выполняемых им задач, обратный клапан для отопления устанавливается в разных точках системы и является ее важной частью
Несмотря на относительно ограниченный спектр выполняемых им задач, обратный клапан для отопления устанавливается в разных точках системы и является ее важной частью
Элементом, отвечающим за безопасную работу, выступает предохранительный клапан в системе отопления, основная функция которого заключается в защите от потенциальных опасностей, связанных с перегрузкой системы, а также в контроле над циркуляцией теплоносителя
Несмотря на относительно ограниченный спектр выполняемых им задач, обратный клапан для отопления устанавливается в разных точках системы и является ее важной частью
О том, каким может быть сбросной клапан для отопления, а также об особенностях его устройства и подключения далее и пойдет речь.
Схемы печей для дома с преимущественным нижним прогревом
Отопительные печи Кузнецова: чертежи и порядовка своими руками
Использование клапана безопасности
Это не одно и то же, что предохранительный клапан. Последний просто сбрасывает давление в системе, но не охлаждает ее. Другое дело — клапан защиты от перегрева котла, что отбирает из системы горячую воду, а вместо нее подает холодную, из водопровода. Устройство – энергонезависимое, присоединяется к подающей и обратной магистрали, водопроводной сети и канализации.
При температуре теплоносителя свыше 105 ºС клапан открывается и благодаря давлению в водопроводе 2-5 Бар горячая вода вытесняется из рубашки теплогенератора и трубопроводов холодной, после чего уходит в канализацию. Как присоединяется клапан защиты твердотопливного котла, показано на схеме:
Недостаток этого способа защиты заключается в том, что она непригодна для систем, наполненных незамерзающей жидкостью. Кроме того, схема неприменима в условиях, когда отсутствует централизованное водоснабжение, ведь вместе с отключением электроэнергии прекратится и подача воды из скважины или бассейна.
Вопросы, комментарии, отзывы
Установка клапана своими руками
В установке трехходового термосмесительного клапана своими руками надо учитывать схему вашего котла и теплообеспечения в доме. Четко выполнять все инструкции и пункты подключения. Также внимательно ознакомиться со схемой основных узлов. К узлам относятся все агрегаты, которые устанавливаются около нашего котла для телообеспечения дома.
- Устанавливаем насос на обратке
. Если он будет стоять на подаче из котла, то быстро испортится. - Необходимо подключение , который также можно сделать своими руками, он предохранит весь узел подключения воды от перегрева.
- В системе естественной циркуляции теплоносителя труба подачи холодной воды подключается к входному патрубку котла (обычно внизу). Труба горячей воды – к котлу сверху (как показано на схеме). Надо учесть, что труба горячего теплоносителя должна быть сделана из хорошей стали, меди, чугуна или бисплава
, так как температура воды может нагреваться до 100-105 градусов Цельсия. - Подключение расширительного бака (или на обратке, или на выходе – роли не играет, см. по схеме) служит своеобразным предохранителем и буфером в нашем узле.
- Подключение к предохранительной группе безопасности: к манометру, показывающему давление в котле; к аварийному клапану сброса давления; автоматическому предохранительному воздухоотводчику. Эти предохранительные приборы ставятся на выходе из котла, чтобы контролировать нагретый теплоноситель (см. схему).
- Установка и подключение по схеме теплового аккумулятора.
- После него – подключение трехходового смесительного клапана строго в соответствии со схемой
, именно он будет перемешивать горячую воду из теплоаккумулятора с холодной из обратки.
Если вы через поиск добрались до этой статьи, то наверняка уже что-то слышали о смесительной трубопроводной арматуре, применяющейся в системах отопления частных домов и квартир. Так что без долгих предисловий предлагаем обсудить 3 вопроса: как работает термостатический трехходовой клапан, где его нужно устанавливать и как правильно подобрать, чтобы не тратить лишних денег.
Задача любого 3-ходового вентиля – подать в магистраль воду требуемой температуры путем смешивания либо разделения 2 потоков. Соответственно, элемент оснащен тремя выходами, один из которых всегда открыт, а два других полностью или частично перекрываются в процессе работы. Отсюда и название крана – трехходовой (иногда еще говорят «трехходовый», что не есть правильно).
По способу приготовления теплоносителя нужной температуры термостатические клапаны делятся на 2 группы, изображенные на фото:
- Смесительные. В них подается 2 потока воды – горячий и охлажденный (входы обозначают буквами «А» и «В»), а из третьего патрубка (маркировка «АВ») идет смесь установленной температуры. На латунном корпусе стоит метка в виде сходящейся с двух направлений стрелочки.
- Разделительные или распределительные. Поступающий теплоноситель делится на 2 потока регулируемой величины. Маркировка на корпусе – 2 расходящиеся стрелки либо буквы «А», «В» на выходных патрубках и «АВ» на входе.
По принципу действия трехходовые краны тоже делятся на два типа – седельные и шаровые. Устройство первых похоже на обычные водопроводные вентили, только вместо резьбового штока используется нажимной. На нем закреплена тарелка, движущаяся между двумя седлами и перекрывающая 2 прохода поочередно. Нажатие на шток осуществляется тремя способами:
- встроенным термоэлементом
- термоголовкой с выносным температурным датчиком
- сервоприводом.
Шаровые термосмесительные клапаны работают по принципу таких же кранов, только с тремя выходами. Управляются вручную или от электропривода, вращающего шток по команде автоматики. Элементы являются полнопроходными и отличаются высокой пропускной способностью, а значит, меньшим гидравлическим сопротивлением. Недостаток – зависимость от напряжения в электросети и необходимость установки блока бесперебойного питания (ИБП).
Разновидности терморегуляторов для радиатора
Выделяют несколько разновидностей классификации терморегуляторов для трехходового клапана.
Предустановка устройства выполняется при помощи рукоятки с делениями. Шток приводят в движение сильфон и возвратная пружина.
Принцип работы аналогичен обычному крану. Такую модель легко заменить на регулятор для автоматической работы клапаны при изменяемых условиях.Электронные терморегуляторы обладают цифровой панелью.
Источником энергии служат батарейки. Учитывают температуру теплоносителя. Позволяют программировать режим по времени.
Ручные и механические терморегуляторы можно разделить по типу активного вещества в сильфоне. В качестве термочувствительного вещества в сильфоне может использоваться жидкость или газ.
Также терморегуляторы разделяются по назначению. В зависимости от особенностей, терморегуляторы предназначены:
Пример порядовки русской печи — как сложить своими руками
Поможет разобраться с процессом, как сложить русскую печь из кирпича, ее схематическое изображение. Все ряды нужно будет выложить насухо.
Последовательность действий при этом следующая:
1-й ряд. Его нужно выложить идеально, поскольку от этого зависит аккуратность, верное направление и ровность будущей конструкции. До начала кладки, пользуясь угольником, длинной линейкой и мелом прочерчивают места нахождения внешних стен агрегата. Сначала на распланированную поверхность помещают кирпичи внешних стенок, а потом заполняют внутреннюю часть между ними.
2-й ряд. Приступают к кладке печной стены и оформлению внутренних каналов прочистки.
3-й ряд. Монтируют дверцы прочистной и поддувальной камер. Для их крепления пользуются стальной проволокой путем прикручивания ее к ушкам, находящимся на чугунных дверцах. Концы убирают в швы.
4-й ряд. Кладкой перекрывают входы во внутренние каналы, создавая потолок подового канала.
5-ряд. Для большого топливника монтируют колосниковую решетку, а топку изнутри выкладывают шамотным кирпичом, который делят по толщине пополам. Над подовым каналом ставят дверцу малого топливника.
6-й ряд. Размещают бак для подогрева воды.
7-й ряд. Колосниковую решетку монтируют в малый топливник, а на большую топку крепят дверцу. Правую стену стягивают проволокой, уложенной в шов, и закрепляют на стенах особыми зацепками. Заднюю стенку в большой топке кладут без раствора.
8-й и 9-й ряды. Устанавливают и крепят дверцу малой топки и продолжают трудиться над внутренними каналами.
10-й ряд. Строят дно горнила и объединяют своды обоих топок. Отверстия каналов в задней части конструкции оставляют открытыми для передвижения горячего воздуха и выводят в варочную камеру. Бак для воды перекрывают.
11-й ряд. Над обеими топками на край кладки прикрепляют металлический уголок 50х50 миллиметров, создавая основание под плиту для варки. Незакрытое пространство большей топки, находящееся позади плиты, прикрывают колосниковой решеткой и ее не фиксируют.
14-й ряд. Выстраивают вход для дымохода и отверстие для заслонки. Выводят стены горнила.
15-й ряд. Начинают сужать кладку, которая перекроет варочную камеру, и выводить трубу дымохода.
16-й ряд. Повторение 15-го ряда. Потом металлическими полосами со стопорами скрепляют боковые стенки и выводят на внешнюю сторону стен.
17-й ряд. Продолжают работать над сужением свода у варочной камеры и кладут дымоход. Над нишей плиты помещают уголок и полосу из металла – основание для кирпичей для создания потолка над плитой.
18-й ряд. Над горнилом размещают шаблон. Согласно ему выкладывают куполообразно свод варочной камеры, укладывая кирпичи на торец. На металлическом уголке и полосе их размещают широкой частью.
19-й и 20-й ряды. Металлической полосой укрепляют стену над местом входа в варочную камеру. Около свода горнила делают стенки, создающие зону, куда засыпают песок и уплотняют его с целью повышения теплоемкости горнила.
21-й ряд. Перекрывают кладкой место, наполненное песком, и стенки.
22-й ряд. Начинают сужение перетрубья и устанавливают металлический элемент с круглым отверстием. Это нужно, чтобы перенаправлять поток дыма для удержания тепла.
23-й ряд. Устанавливают дверцу, помогающую прочищать дымоход.
24-й ряд. Монтируют задвижку на перетрубье для регулировки тяги в топке и горниле.
25-й и 26-й ряд. Перекрывают кладкой пространство над задвижкой.
27 – 29-й ряд. Перетрубье объединяют с дымоходом.
Далее сооружают дымовыводящую трубу и проводят ее через чердак. Кладка печи завершена.
Надо заметить, что современные русские печные конструкции отличаются от традиционных вариантов. Например, мини русская печь с плитой и лежанкой компактна и проста (прочитайте: «Как сложить мини печь из кирпича своими руками – пошаговое руководство»). Правильно созданная конструкция способна радовать домовладельцев многие годы.
Онлайн калькулятор для перевода дюймов в миллиметры и обратно
Разновидности кранов
Классификация изделия по разным признакам:
В зависимости от вентиля, различают:
Регулирующий. Он оборудован электромеханическим устройством, которое открывает нужные клапаны
Еще в его комплектацию входит шток с ручной или автоматической регулировкой. Важно! Шток не выбить даже самым сильным давлением воды, поскольку он расположен внутри устройства.
Запорный. В его комплекции есть шаровое приспособление, которое переключает поток воды
Особенность этого устройства в том, что его устанавливают на системы с низким давлением. Оно очень простое в конструкции, требует постоянного ухода и быстро изнашивается.
По материалу изделия:
Латунь – наиболее востребованный материал, из-за длительного периода эксплуатации, небольших габаритов и низкого веса.
Углеродистая сталь – прекрасная альтернатива латуни.
Чугун – используется для труб большого диаметра (от 40 мм и больше). Для частных домов он не практичен.
Бронза – материал с длительным периодом эксплуатации.
В зависимости от способа монтажа:
муфтовый;
фланцевый;
цапковый;
под приварку;
штуцерно-торцовый.
Для системы отопления используют такие виды, как:
С постоянным режимом гидравлики – регулируется в соответствии с качественными показателями. Он подходит потребителям с качественными теплоносителями определенного объема.
С переменным режимом гидравлики – регулируется согласно с требуемым количеством воды. Он больше подойдет тем, для кого имеет значение количество.
От варианта проточной части устройства:
пробно-спускной;
полнопроходной.
От типа встроенного затвора:
конусный;
цилиндрический;
шаровой.
По форме клапана-заглушки различают такие типы:
T-образные;
L-образные;
S-образные.
От механики затворного элемента:
Сальниковые – контролирует регулировку водяной струи сверху арматуры за счет сальника;
Натяжные – контролирует регулировку водяной струи снизу арматуры за счет гайки.
В зависимости от обогрева корпуса:
с обогревом;
без обогрева.
В зависимости от технических показателей различают такие вентили:
Т-образный – регулировочная ручка может быть в 4-х положениях;
Г-образный – ручка регулировки имеет два режима, включая угол поворота на 180 градусов.
От механизма контроля устройства:
Ручной – поводит соединение потоков воды в приблизительных пропорциях, дешевый, выглядит как стандартный шаровой вентиль;
Электропривод – для работы используется дополнительное оборудование двигатель либо магнитный способ, существует возможность получить удар от тока;
Пневмопривод – самый оптимальный для использования вариант. Важно! С электроприводом можно с легкостью сбалансировать тепло так, чтобы уровень температуры в дальних от котла комнатах, был такой же, как и в ближних.
Это интересно: Эффективная прочистка труб с помощью уксуса и соды: объясняем тщательно
Как работает трехходовой клапан в системе отопления
Принцип работы клапана заключается в смешивании потоков воды с разной температурой. Для чего это нужно делать? Если не вдаваться в технические подробности, можно ответить так: для продления срока службы отопительного котла и его более экономичной работы.
Трехходовой клапан смешивает нагретую воду с остывшей после прохождения по отопительным приборам и направляет ее снова в котел для нагрева. На вопрос, какую воду нагреть быстрее и легче – холодную или горячую – в состоянии ответить каждый.
Одновременно со смешиванием клапан потоки еще и разделяет. Возникает естественное желание автоматизировать сам процесс управления. Для этого клапан оснащается термодатчиком с терморегулятором. В этом случае лучше всего здесь справляется электрический привод. От устройства привода зависит качество функционирования всей системы отопления.
- Такой клапан устанавливается в тех местах трубопровода, где необходимо разбить циркуляционный поток на два контура:
- С постоянным гидравлическим режимом.
- С переменным.
Обычно постоянный гидравлический поток используют потребители, для которых подается качественный теплоноситель определенного объема. Регулируется он в зависимости именно от качественных показателей.
Переменный поток потребляют те объекты, для которых качественные показатели не являются главными. Им важен количественный коэффициент. То есть для них регулировка подачи производится по требуемому количеству теплоносителя.
Есть в категории запорной арматуры и двухходовые аналоги. В чем отличие этих двух видов? Трехходовой клапан работает совершенно по-другому. В его конструкции шток не может перекрыть поток с постоянным гидравлическим режимом.
Он всегда открыт и настроен на определенный объем теплоносителя. А значит, потребители будут получать необходимый объем как в количественном, так и в качественном эквиваленте.
По сути, клапан не может перекрыть подачу на контур с постоянным гидравлическим потоком. А вот переменное направление он перекрывать способен, тем самым позволяя регулировать напор и расход.
Если совместить два двухходовых клапана, то получится трехходовая конструкция. При этом оба клапана должны работать реверсивно, то есть при закрытии первого обязательно открывается второй.
Виды трехходовых клапанов по принципу работы
- По принципу действия этот вид делится на два подвида:
- Смесительные.
- Разделительные.
Уже по названию можно понять, как работает каждый тип. У смесительного один выход и два входа. То есть он выполняет функцию смешивания двух потоков, что необходимо для понижения температуры теплоносителя. Кстати, для создания нужной температуры в системах теплых полов это идеальное устройство.
Регулировать температуру выходящего потолка достаточно просто. Для этого необходимо знать температуру двух входящих потоков и точно рассчитать пропорции каждого, чтобы на выходе получить требуемый температурный режим. Кстати, этот вид устройства, если его правильно установить и отрегулировать, может работать и по принципу разделения потоков.
Трехходовой кран разделительного действия разбивает основной поток на два. Поэтому у него два выхода и один вход. Этот прибор обычно используется для разделения горячей воды в системах горячего водоснабжения. Нередко специалисты устанавливают его в обвязках воздухонагревателей.
По внешнему виду оба устройства ничем не отличаются между собой. Но если рассмотреть их чертеж в разрезе, то есть одно различие, которое сразу же бросается в глаза. В смесительном приборе установлен шток с одним шаровым клапаном.
Он располагается в центре и перекрывает седло главного прохода. В разделительном таких клапанов два на одном штоке, и они устанавливаются в выходных патрубках. Принцип их действия таков — первый закрывает один проход, прижимаясь к седлу, а второй в это время открывается другой проход.
- Современный трехходовой кран делится на два типа по способу управления:
- Ручной.
- Электрический.
Чаще приходится сталкиваться с ручным вариантом, который похож на обычный шаровой кран, только с тремя патрубками — выходами. Электрические автоматические системы чаще всего используются для распределения тепла в частном домостроении.
Как и любое устройство, трехходовой кран определяется по диаметру подводящей трубы и давлению теплоносителя. Отсюда и ГОСТ, который позволяет провести сертификацию. Несоблюдение ГОСТа является грубым нарушением, особенно, когда дело касается давления внутри трубопровода.
Терморегулятор для водяного и электрического теплого пола
Терморегулятор – что это такое?
Такой вопрос могут задать те люди, которые никогда с ним не сталкивались. В принципе, его можно и не использовать. Никто не мешает подключить теплый пол к розетке, и всё, он уже работает. Вот только продолжаться это будет очень недолго, а стоить – дорого. Терморегулятор (термостат) для теплого пола (и не только) же обеспечит комфортную температуру в помещении
Что немаловажно, она будет в нем долго и стоить это всё будет намного дешевле
Эти полезные приборчики можно классифицировать по разным принципам – по размещению, по используемым датчикам, по типу. Тем не менее, самой понятной можно назвать классификацию по принципу действия.
- Электронно-механический.Это самый простой вид термостатов. По принципам своей работы он похож на терморегулятор на утюге. Задавать конкретное значение температуры не получится. Можно только поставить колесико в нужное вам положение, и по ощущениям увеличивать его и уменьшать. Из достоинств подобного приборчика – простота и низкая цена.
- Цифровой (электронный). По принципу действия он похож на механический. Только температура задается при помощи сенсоров или кнопок. Можно задать конкретное значение температуры.
- Программируемый. Эти приборчики не только поддерживают в помещении определенный температурный режим, но и идут дальше. Например, они могут отключаться в отсутствии хозяев или начать нагревать помещение за определенное время перед их приходом.
Где терморегуляторы могут располагаться?
Терморегуляторы для водяного и электрического теплого пола могут находиться как внутри, так и снаружи помещения
Есть в их использовании лишь одно важное ограничение – они не могут работать во влажной среде. Поэтому, если вы хотите установить терморегулятор в ванную, обязательно размещайте его снаружи. Именно от того, где термостат для теплого пола располагается, зависит его монтаж
Если он будет встроен в стену, нужно подготовить нишу, в которой он будет размещен. К терморегулятору нужно подключить все элементы теплого пола. Обычно схема монтажа располагается на обратной стороне терморегулятора
Именно от того, где термостат для теплого пола располагается, зависит его монтаж. Если он будет встроен в стену, нужно подготовить нишу, в которой он будет размещен. К терморегулятору нужно подключить все элементы теплого пола. Обычно схема монтажа располагается на обратной стороне терморегулятора.
Подключать терморегуляторы для водяного и электрического теплого пола к сети можно как от розетки непосредственно, так и при помощи специального кабеля. Во втором случае, нужно установить дополнительные УЗО.
Подключение датчика терморегулятора
Этот вопрос заслуживает отдельного рассмотрения, т.к. управление работой всего теплого пола во многом зависит от сигналов датчиков. Они же значительно влияют на экономичность работы всей системы теплого пола в целом.
При любых комплектациях для монтажа датчика применяется гофрированная трубка. Для того, чтобы разместить ее на стене, нужно пробить штробу. В этой трубке нужно расположить провода к регулятору и сам датчик. Зачем это нужно сделать? Для возможности его замены, если термостат выйдет из строя. В этом случае все элементы очень легко извлечь, даже если трубка питает залитый цементом теплый пол.
Расположить датчик следует между спиралями кабеля (т.е. непосредственно между нагревательными элементами), и недалеко от регулятора. Датчик невозможно использовать отдельно, поэтому, если вы решили купить терморегулятор, не забывайте приобрести и датчик теплого пола.
К этим приборчикам не применяются какие-то особые требования, кроме требований безопасности. То есть, можно использовать, например, обычный терморегулятор для пленочного пола.
В целом, разобрали все важные вопросы по терморегуляторам для водяного и электрического теплого пола.
