Чем утеплить котел отопления и надо ли это делать

Основные ошибки при утеплении

После выполнения теплоизоляционных работ следует провести проверочную топку печи или котла. Максимальная мощность не более 60% от номинала. Для диагностики и проверки качества утепления потребуется приобрести или взять в аренду ручной тепловизор. В процессе диагностики следует выяснить, насколько герметичен внешний кожух утеплённого дымохода. Если всё в порядке, то ни стенки конструкции, ни соединительные швы не будут пропускать тепло. Это будет хорошо заметно на экране оборудования.

Потеря герметичности — наиболее частая проблема, которая ведёт к прогоранию дымовой трубы и перегреву утеплителя. Если таковая проблема присутствует, то потребуется снять внешнюю трубу или кожух и установить его заново с соблюдение технологии.

Прогорание утеплённого дымохода может произойти из-за потери герметичности или из-за неправильно подобранной толщины теплоизолятора

Если после утепления дымовой трубы конденсат все ещё продолжает скапливаться, то, вероятнее всего, была неправильно подобрана толщина теплоизоляции. Минимальная толщина утеплителя не должна быть менее 4 см. Для утепления стальных и асбестовых труб высотой более 6 м рекомендуется использовать утеплитель толщиной 10 см. При утеплении кирпичных дымоходов лучше использовать теплоизоляционные плиты общей толщиной от 8 см.

Утепление дымохода — это обязательные работы, которые должны выполняться сразу после возведения дымоотводящей системы и вентиляции. Оптимально, если уже на этапе обустройства дымохода будут использованы современные теплоизоляционные материалы или готовые изделия с теплоизоляционным слоем. Это позволит собрать дымоход, который прослужит весь заявленный срок без вынужденных простоев на периоды ремонта.

Чем утеплить металлическую трубу

Процесс утепления металлических дымоходных труб в частном доме начинают с подбора необходимого теплоудерживающего материала. Основные характеристики, которым должен соответствовать утеплитель:

• Стойкость к высокотемпературному воздействию и перепадам. Материал должен быть одновременно морозоустойчивым и негорючим, выдерживая до -35 градусов на внешней стороне (например, в морозную ночь на улице) и до 300 градусов на внутренней.
• Относительная лёгкость. Как и в случае с нагаром, наложенный утеплитель не должен слишком утяжелять конструкцию трубы и ухудшать её устойчивость. Также не следует допускать, чтобы его вес сильно «давил» на кровлю или иной материал крыши.

Минеральная вата – распространённый утеплитель для дымоходных труб

Не менее важно подобрать материал (включая его состав, форму и размеры) таким образом, чтобы он соответствовал конструкции и типу самого дымоотвода, в противном случае это будет чревато трудностями при его установке (нанесении)

Материалы для теплоизоляции

Уточнив необходимые нам качественные характеристики теплоудерживающих материалов, рассмотрим ряд из них, которые наиболее часто можно встретить в продаже через интернет на строительных рынках или в гипермаркетах:

1. Строительная штукатурка. Относительно дешёвый материал, позволяющий сократить потерю тепла примерно на 25–30%. К недостаткам можно отнести утяжеление конструкции от дополнительных удерживающих элементов.
2. Минеральная вата. Такой утеплитель менее всего подвержен термическому воздействию и устойчив к токсичным дымовым парам, образующимся при эксплуатации. Ватой покрывают как находящиеся в помещении элементы труб, так и те, что выходят на улицу. Наполнитель покрытия отличается по волокнистости, длине волокон и их вязкости (толщине). В продаже можно найти вату с 4 видами наполнителя: стекловолокно, каменная крошка, базальтовый и шлаковый. К плюсам относятся её высокая термостойкость и экологичность.

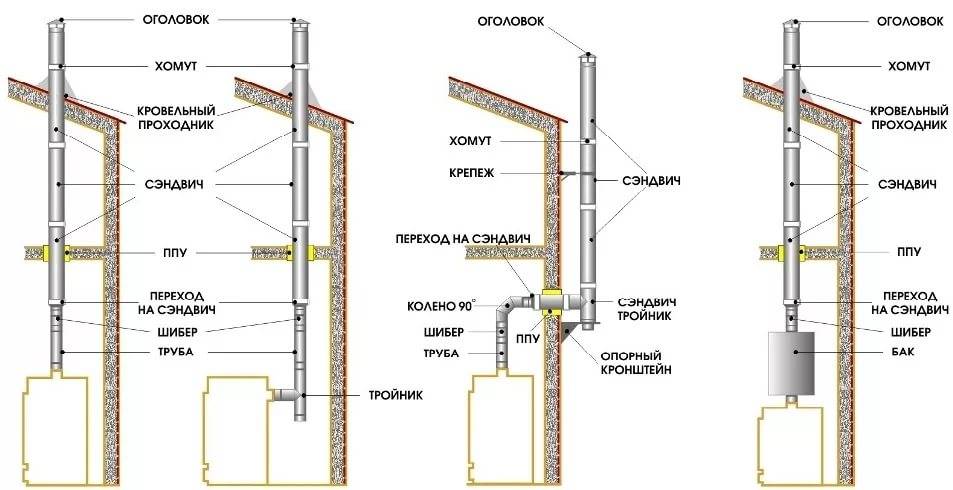

3. Цилиндрический «сэндвичевый» теплоизолятор. Его безусловное преимущество – удобство установки, так как продаётся он уже в «готовой форме» под различные диаметры выводящей трубы. Конструкция включает цилиндрический металлопрокат из нержавеющей стали, в который уложен лёгкий минватный наполнитель, например, базальтовый, с продольным отверстием по центру под диаметр трубы.
4. Экструдированный пенополистирол или ЭППС. Прочный водонепроницаемый материал, который используется для наружной термоизоляции каменных и кирпичных дымоходов. Продаётся в виде плит, подразделяющихся по классам, в зависимости от теплоустойчивости (или горючести). Коэффициент считается от 1 до 4, где первые два наиболее термостойкие и выдерживают температуру газа до 500 градусов на выходе из трубы.
5. Кожух из «нержавейки». Так же, как и «сэндвичевый» цилиндр, кожух из нержавейки надевают на внешние элементы трубы, заполняя пространство между ним и трубой минеральным волокном или асбестом, закрывая сверху цементным раствором от влаги и горючих частиц, вылетающих вместе с дымом.
6. Дерево. В целях экономии материалом «цилиндра», а точнее в данном случае внешнего короба, может послужить дерево. Он выполняется из сколоченных под прямым углом панелей так, чтобы между ними и трубой оставалось 15–17 см. Это пространство затем прокладывается и уплотняется подходящим теплоизолятором.

Цилиндрический «сэндвичевый» теплоизолятор удобен в применении

Чем утеплить дымоходную трубу

Сделать дымоход утепленным можно при помощи разных материалов. Их стоимость не имеет серьезного значения, поскольку самого утеплителя потребуется немного

Но владелец должен особое внимание уделить самой технологии утепления. Обычно дымоходную трубу утепляют с наружной стороны

Чтобы обеспечить достойное утепление, лучше остановиться на волокнистых утеплителях. К таковым относятся минеральная и стекловата. Повысить теплоизоляцию получится с помощью шлакобетона, битого кирпича и аналогичных материалов. Самое главное, чтобы используемый утеплитель отличался высокой пожаробезопасностью, ведь температура нагрева трубы бывает очень значительной.

Владельцу дома лучше остановиться на таких теплоизоляционных материалах, которые получится уложить своими силами. Перед тем как выполнять какие-то процедуры, следует ознакомиться с инструкцией производителя

Особое внимание нужно уделять работе со стекловатой, поскольку она выделяет опасную крошку. Без средств защиты во время работы с ней не обойтись

Технология утепления трубы определяется еще и тем, из какого материала изготовлен этот элемент. Чаще всего для создания печной трубы используют кирпич, сталь и асбестоцемент. В каждом из этих случаев есть свои особенности проведения теплоизоляционных работ.

Как и чем утеплить асбестовую трубу дымохода

Дымоходная труба, выполненная из асбестоцемента, должна утепляться минватой. Перед основной работой следует удалить с этого элемента присутствующую пыль и мусор. Утеплитель будет закладываться в специальный кожух, который выполняется из оцинкованного железа. Диаметр кожуха подбирается таким образом, чтобы он оказался больше на 6 см, чем диаметр дымоходной трубы.

По длине такая конструкция для утепления может быть разной. Но составляется она из частей, вставляющихся друг в друга. Каждый элемент имеет длину максимум 1,5 метра. Когда кожух будет надет, между ним и трубой закладывается утеплитель. После его плотного трамбования можно надевать следующий элемент, таким образом наращивая трубу.

Оставшиеся пустоты заполняют цементным раствором. Последний элемент кожуха должен находиться под наклоном. Иногда у владельцев получается обойтись без кожуха из металла. Если выбран такой вариант, то минеральную вату нужно обмотать хомутами. Но лучше использовать при этом несколько плит минваты.

Для увеличения эксплуатационного срока такой теплоизоляционной конструкции нужно дополнительно провести паро- и гидроизоляцию. Иначе минеральная вата испортится.

Как и чем утеплить стальную трубу дымохода

Найти в строительном магазине дымоход из стали, который обладает дополнительным теплоизоляционным слоем, сегодня несложно. Выполняется такая конструкция при помощи двух труб, имеющих разный диаметр. В пространстве между этими элементами находится огнестойкий теплоизоляционный материал. Но выполнить такое утепление можно и самостоятельно.

Для этого берутся две трубы, различающиеся по диаметру. Меньшую трубу укладывают в большую, а свободное пространство заполняют волокнистым теплоизолятором. При этом даже не потребуется подготавливать какие-то сложные инструменты. Достаточно рулетки, крепежных элементов, шуруповерта, канцелярского ножа и болгарки для резки материала. Также пригодится скотч, которым можно скрепить отдельные куски утеплителя.

Как и чем утеплить кирпичную трубу дымохода

Сложнее всего владельцу приходится, если перед ним стоит задача теплоизоляции кирпичной трубы. Здесь возможны два варианта, на каждом из которых стоит остановиться подробно.

1. Утепление с помощью штукатурки

Внешняя сторона кирпичного дымохода покрывается армированной сеткой. На нее наносится штукатурный раствор, чтобы его толщина составляла около 3 см. Подготовить штукатурку нужно из шлака и извести, добавив немного цемента. Обычно наносятся 2 слоя, первый из которых является жидким. Когда он подсохнет, можно покрывать рабочую поверхность густым раствором. Выровняв штукатурку, нужно хорошо ее затереть. Потом дымоход покрывается известью, чтобы его внешний вид был лучше.

2. Утепление асбестоцементом и минватой

Кирпичный дымоход сначала покрывается минеральной ватой, после чего формируется облицовка из асбестоцемента. В этом случае используются асбестоцементные плиты. Их впоследствии можно оштукатурить.

Как правильно утеплить дымоходную трубу

Наиболее верным решением владельца дома будет утепление дымохода сразу после того, как завершится постройка здания. Если упустить такой момент, дымоходную трубу уже можно не спасти, поскольку она начнет разрушаться. В итоге возникнет необходимость заменять или ремонтировать дымоход полностью.

Надо ли утеплять дымоходную трубу

Важной задачей является утепление непосредственно соединенной с котлом вытяжной трубы – дымохода

Утеплять дымоход необходимо по следующим причинам:

• Чем выше температура в отводной трубе, тем больше тяга и скорость движения воздуха в ней, меньше опасность поступления продуктов горения в помещение.
• Если стенки дымохода холодные, усиливается выделение конденсата при соединении продуктов горения с воздухом, в результате появляется ржавчина и уменьшается срок службы дымохода.
• В керамических и асбестовых трубах наличие конденсата в сочетании с резким охлаждением приводит к промерзанию и разрушению стенок дымохода.

Протечки через предохранительный клапан

Важный элемент системы безопасности – предохранительный клапан, необходимый для «подстраховки» закрытого расширительного бака. В котлах для индивидуальных систем отопления обычно устанавливаются пружинные предохранительные клапаны.

Схема клапана пружинного типа, где показаны основные функциональные детали, включая прижимную пружину, тарельчатый запорный элемент, седло

В корпусе такого клапана находится металлическая пружина, которая давит на шток, а он в свою очередь удерживает опорную тарелку в положении, когда она плотно прижата к седлу.

Если при повышении давления в системе отопления расширительный бак по той или иной причине не справляется со своими функциями, теплоноситель усиливает давление на тарелку. Пружина в этот момент сжимается и приподнимает тарелку над седлом. Через образовавшееся отверстие избыток теплоносителя устремляется в дренажную трубу и далее в канализацию.

Если расширительный бак подобран неправильно и его объема недостаточно, чтобы вместить всю поступающую воду, может произойти разрыв мембраны и вода заполнит всю верхнюю полость. При дальнейшем нарастании давления срабатывает предохранительный клапан, через который происходит отвод образовавшегося избытка теплоносителя.

Срабатывание предохранительного клапана происходит и в том случае, если мембрана порвалась из-за износа, при утечке воздуха через неисправный ниппель, при сбоях в работе автоматики управления

Если соединение патрубка клапана с дренажной трубой недостаточно герметично, теплоноситель окажется не в канализации, а на полу

Чтобы этого не случилось, при техническом осмотре обращают внимание на этот участок и при наличии малейших протечек выполняют герметизацию

Предохранительный клапан, установленный за пределами котла отопления, имеет аналогичную конструкцию и также может протекать, требуя неотложного ремонта

Обязательно определяют причину срабатывания клапана. При необходимости устанавливают новый расширительный бак с учетом объема теплоносителя в системе, меняют изношенную мембрану, неисправный ниппель либо бак в сборе, решают проблемы с настройками и управлением.

Ситуация, аварийная для котла отопления, для самого предохранительного клапана являются штатной, ведь он нужен именно для того, чтобы снизить ущерб от последствий аварии. Но клапан может и сам выйти из строя, став причиной утечки теплоносителя.

Чаще всего поломка связана с пружиной, которая постоянно испытывает нагрузки и в итоге теряет свою упругость, что приводит к протечкам даже при нормальной работе системы. Неисправный клапан заменяют на новый.

При выборе клапана учитывают его технические параметры:

• номинальный диаметр отверстия патрубка (DN);
• размер резьбового соединения;
• давление срабатывания.

Требования к предохранительным клапанам для систем отопления регулирует ГОСТ12.2.085-2002.

Традиционным материалом для уплотнения резьбовых соединений является сантехнический лен (пакля), для повышения надежности и долговечности герметизации лен пропитывают специальным составом

Но что делать, если газовый котел потек из-за поломки недавно установленного клапана? Такое случается, когда межу тарелкой и седлом попадает крупинка мусора, например, ржавчина из расширительного бака. В этом случае клапан снимается, промывается под проточной водой и устанавливается на место.

Клапан устанавливается таким образом, чтобы пружина располагалась вертикально. На корпусе изображена стрелка, указывающая направление потока теплоносителя. Для уплотнения резьбовых соединений используются термостойкие эластичные прокладки или сантехнический лен.

Чем утеплить?

В том, что утеплять трубу дымохода необходимо нет никакого сомнения, но вот чем именно это необходимо делать зависит от назначения трубы, от расположения и от первоисточника отводящих веществ:

Может быть интересно: при замерзании водопроводных труб применяют греющий кабель для отогрева и разморозки труб.

• чем утеплить дымовую трубу котла – в данном случае неплохо было бы использовать материалы либо жидкого типа (смеси), либо выстилаемые пластами (минеральная вата или стекловолокно);
• чем утеплить трубу дымохода газового котла – при учете, что это будет вывод из оцинкованного железа или стали, то в качестве утеплителя следует применять листовой материал с высоким уровнем прочности;
• утепление асбестоцементной трубы дымохода выполняется масляной краской поверх каркаса и минеральной ваты, либо при помощи оштукатуривания в несколько слоев;
• чем утеплить металлическую трубу дымохода – в качестве теплоизолирующего материала используют устойчивый к температурам материал. Также он не должен поддаваться воздействию огня.
• чем утеплить трубу дымохода на улице можно как деревянными панелями проложенными минеральной ватой, так и изолоновыми «стенками». В любом случае, все зависит от выбора владельца.
• чем утеплить трубу дымохода бани – материал для изоляции пласты минеральной ваты и фанера для создания каркасной конструкции.

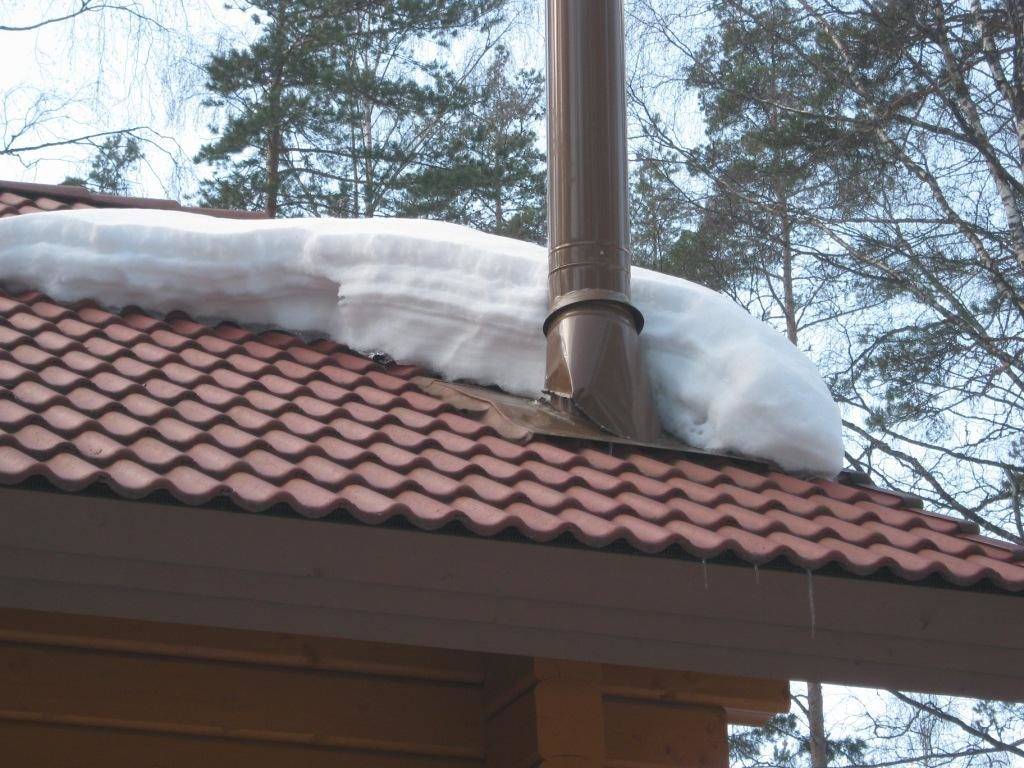

Утепление трубы дымохода снаружи необходимо по той причине, что резкие перепады температур при воздействии с окружающей средой могут оказать большое влияние на целостность конструкции, а остаться в отопительный сезон без дымоотвода не так уж и замечательно.

Почему нужно утеплять дымовые трубы

Прежде чем искать ответ на этот вопрос, надо рассмотреть физику процесса утилизации печных газов.

В их состав входят самые разнообразные вещества, окисленные в процессе горения, такие, как:

1. Пары кислот — серной, угольной, азотной.
2. Угарный газ или двуокись углерода — чрезвычайно опасное для жизни человека вещество.
3. Твёрдые продукты в мелкодисперсном состоянии.
4. Пары воды, испарившиеся в процессе горения, снижающие температуру в топке и в дымоходе.

При разжигании холодного очага создаются условия для образования конденсата. Это происходит при достижении в дымоходе температуры, при которой начинается образование конденсата — точки росы. Первоначально такая температурная зона всегда находится внутри трубы и конденсат оседает на её стенках. В состав конденсата входят все вещества, перечисленные выше, поэтому он химически активен. По мере прогрева точка росы смещается вверх и в какой-то момент выходит за пределы дымохода, при этом образование конденсата в нём прекращается.

Это особенно характерно для массивных кирпичных дымоходов и быстро охлаждающихся тонкостенных металлических. Образование конденсата происходит в любом дымоходном канале. Имеет значение время сохранения неблагоприятных условий. В утеплённом дымоходе оно значительно меньше.

Низкотемпературные тепловые агрегаты — газовые колонки и пиролизные печи медленного горения с температурой печных газов порядка 300 градусов практически постоянно образуют конденсат в неутепленных дымоходах.

Утепленная труба служит долго, повышая безопасность эксплуатации отопления

Влияние конденсата на процесс горения

Конденсат оказывает различное негативное влияние на состояние стенок дымохода в зависимости от материала:

1. В кирпичных трубах он впитывается в тело материала вплоть до выхода на наружную поверхность труб или стен. В морозы влага конденсата замерзает, разрывая кладку.
2. В металлических трубах из чёрного металла химически активный конденсат быстро разъедает внутреннюю поверхность, образуя каверны и сквозные отверстия.
3. Более устойчивы дымовые трубы из нержавеющей стали, чему способствует химическая инертность материала и высокое качество поверхности. По ней конденсат по мере образования стекает вниз к накопителю или непосредственно в топку при прямом дымоходе.
4. Конденсат способствует оседанию на стенках дымовой трубы твёрдых частиц из дымовых газов, в результате чего образуется твёрдый осадок, постепенно сужающий сечение трубы и ухудшающий тягу вплоть до полного прекращения.
5. Самым опасным событием является возгорание трубы, при котором возможно повышение температуры до 700–1000 градусов. При таких обстоятельствах пожар с полной утратой недвижимости практически неизбежен.

Очевидно, что утепление дымоходов в условиях загородного дома является жизненно необходимой мерой.

Трубы из нержавеющей стали менее подвержены действию конденсата

Выбор материала

Чаще всего в роли утеплительного материала выступают различные рулонные ваты. Наибольшей известностью обладают две разновидности:

• минеральная вата. Материал желтоватого оттенка. Прекрасно себя показывает в качестве утеплителя, поскольку обладает низкой теплопроводностью. При этом она недорого стоит, легко монтируется и вообще не вызывает особых вопросов. Единственный минус заключается в том, что минеральная вата очень боится влаги. Если попадет вода, то материал, во-первых, мгновенно потеряет около 90% своих утеплительных свойств, а во-вторых, не высохнет. То есть, при намокании минваты вам придется ее убирать и производить все работы заново. Выход из данной ситуации только один — заранее предусмотреть возможность намокания и исключить ее;
• стекловата. Когда-то этот материал был очень популярен, что неудивительно. Стекловата по своим теплоизоляционным свойствам ничуть не хуже минеральной ваты, но при этом она служит гораздо дольше и абсолютно равнодушно относится к влаге. При попадании воды материал быстро высыхает, не гниет, не плесневеет — в общем, он устойчив ко многим видам воздействий. Но и здесь не обошлось без минусов. Стекловата через десяток-другой лет начинает рассыпаться. При этом в воздух попадает стеклянная пыль, которую могут вдохнуть люди, живущие в доме. Естественно, никакой пользы здоровью это не принесет. Поэтому для жилых помещений стекловата, как правило, не используется. Исключением может быть случай, когда котельная находится в отдельном строении, которое не контактирует с жилыми. Но и тогда желательно ограничить стекловату качественным слоем краски или же другим вариантом отделки, сквозь которую не будет проникать стеклянная пыль. При проведении работ не забывайте, что работать с данным утеплителем можно только в защитной амуниции: перчатках, робе и очках.

Дорогие друзья, вопрос о том, нужно ли вообще утеплять котел, даже не стоит — конечно, это не является обязательным действием, но для тех, кто не хочет нести лишние затраты на оплату тепловых ресурсов, это просто необходимо. Всю работу вы вполне сможете осуществить самостоятельно, это не отнимет большого количества времени или средств. Так что дерзайте. Успехов!

Какой вариант утепления лучше?

При выборе для труб системы отопления утеплителя необходимо учесть:

1. Месторасположение магистрали (в земле, в подвале, на чердаке).
2. Наличие проблем с грызунами.
3. Финансовые возможности.
4. Диаметр труб и конфигурацию трубопровода.
5. Температуру нагрева теплоносителя.

На практике крысы и мыши обходят стороной только стекловату. Плюс краска им просто не по зубам. Остальные утеплители они вполне могут изгрызть, чтобы наполнить свое гнездо.

Полиэтилен во всех своих вариациях устойчив к агрессивному воздействию цемента. Если труба с утеплителем прокладывается в стене с последующей заливкой отверстия бетоном, то стоит предпочесть именно полиэтиленовый материал.

Пенополиуретановая пена позволяет добраться до всех участков магистрали, надежно укрыв ее монолитным термоизоляционным слоем. Однако для ее нанесения требуется специальное оборудование. Плюс напылять такой утеплитель на тонкие трубы сложно, большая часть пены окажется на окружающих стенах.

При монтаже отопительной системы на участках с нестабильными грунтами и с подключением нескольких зданий к одному котлу самый оптимальный утеплитель – легкий полиэтилен или тонкий пенопласт. Применять здесь тяжелую каменную вату не стоит. Магистрали при подвижках почвы могут не выдержать дополнительных нагрузок и лопнуть.

Как и чем утеплить другие конструкции?

Самая сложная работа предстоит владельцам кирпичного дымохода, металл может вовсе не потребовать дополнительных манипуляций. Но в любом случае главное требование к утеплителю — его негорючесть.

Теплоизоляция для кирпичной конструкции

Есть два варианта. Возможно утепление минеральной ватой (или ватными разновидностями) или штукатуркой, однако в последнем случае работа отнимет больше времени, потребует от мастера усилий.

Использование ваты

Самый простой вариант — фиксация минваты (стекловаты, базальтовой) с помощью скотча. После укутывания утеплитель «прячут» под шлакобетонные либо асбестоцементные плиты. Или вовсе оставляют открытым. Это не самый лучший вариант, даже для чердака.

Применение штукатурки

Вся работа состоит из нескольких этапов, очень растянутых по времени.

1. Сначала на стенках дымоходной трубы дюбелями фиксируют армирующую сетку, затем на нее набрасывают раствор, состоящий из мелкого шлака, цемента и извести. Максимальная толщина слоя — 30 мм. Покрывают сразу все поверхности.
2. На немного подсохший раствор крепят минеральную вату, затем опять набрасывают раствор, который вдавливают стекловолоконной армирующей сеткой. Потом ждут полного высыхания слоя штукатурки.
3. После схватывания раствора поверхности выравнивают, на этот раз слой раствора делают тоньше. Высохшие стены обрабатывают грунтовкой: как минимум дважды с перерывом на сушку состава.

Последний этап — покраска дымохода. Нередко для декорирования дымоходов используют облицовочный кирпич, камень, искусственный или натуральный, декоративную штукатурку либо керамогранитную плитку.

Утепление металлических труб

Многие железные конструкции не нуждаются в дополнительных манипуляциях, потому что в продаже есть изделия, которые можно назвать полуфабрикатами. Они состоят из двух труб, между ними уже проложен теплоизоляционный материал.

Если такая конструкция отсутствует, то подобное изделие не слишком трудно создать самостоятельно. Чтобы реализовать план, покупают трубу, которая на 60-80 мм больше диаметра дымохода. Ее надевают на канал, потом фиксируют на основании. Пространство между элементами заполняют легкими сыпучими или волокнистыми утеплителями.

Альтернатива — использование в качестве начинки сэндвича той же минеральной ваты. Если кровельная система достаточно надежна, чтобы выдержать дополнительную нагрузку, то в качестве теплоизолятора можно использовать тяжелую «начинку»: например, отсеянный шлак или битый кирпич.

Выбор утеплителя

Утепление котла можно сделать двумя способами. При более тяжелом способе вокруг оборудования возводится сооружение из огнеупорного кирпича.

В современном жилом строительстве используются такие теплоизолирующие материалы, как рубероид, асбест, стекловата, базальтовая и минвата.

Минеральная вата неустойчива к воздействию влаги. Стекловата, в отличие от минеральной ваты, не боится намокания, но, разлагаясь, распыляется в воздухе, что создает угрозу здоровью находящихся рядом людей.

Базальтовая вата объединяет в себе преимущества минеральной и стекловаты, не имея их недостатков.

Асбест по результатам исследований является канцерогеном, что делает его использование очень ограниченным.
